Sammenklappelig hængeport til hangar

System til en foldbar hængeport er en velegnet løsning til porte, hvor det er nødvendigt at udnytte pladsen optimalt og hvor portens lukkesystem samtidig ikke må rage ud over indgangsåbningen. Velegnet til hangarer, produktionshaller og lagerlokaler, hvor der er behov for bredere indgangsåbninger.

Fordelen ved denne løsning er, at du ikke behøver plads til at skubbe porten til side. Foldbare hængeporte til hangarer åbnes vandret og foldes til siden, så der frigøres værdifuld plads foran og bag porten.

Portens glidemekanisme består af C-profil, en hængende løbevogn med hængsel øverst på porten. Den nederste føring øger stabiliteten sammen med den nederste styreskinne.. Et dobbelt hængsel forbinder portens enkelte segmenter. Et håndtag eller en stanglås sikrer porten mod at blive åbnet.

Det lave vedligeholdelsesbehov skyldes materialernes høje holdbarhed samt hængsler og lejer af høj kvalitet.

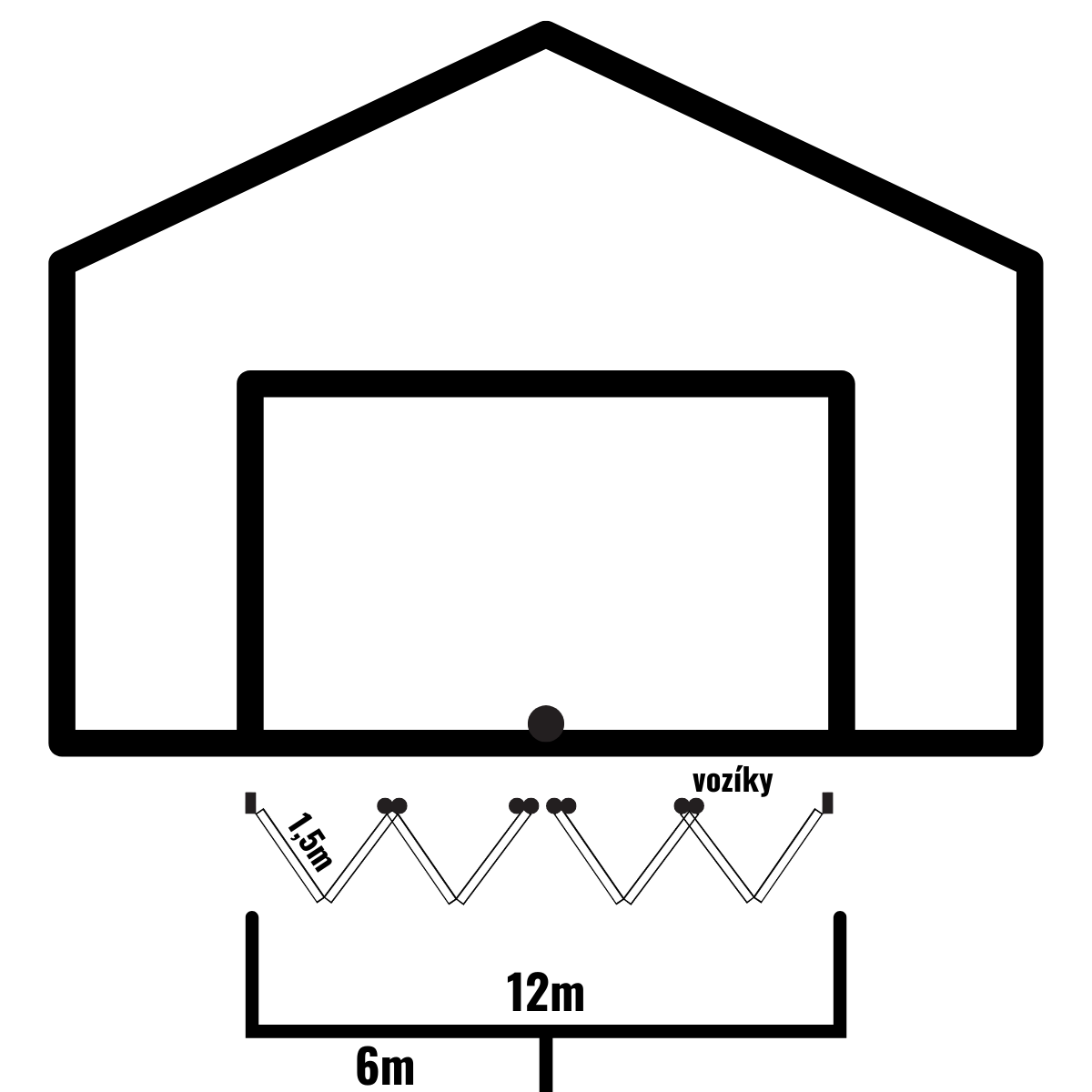

Som eksempel, der gør det lettere at forstå det nødvendige antal dele, ser vi på en hangar med en portåbning på 12 m. Porten består af to dele – en højre og en venstre. Hver del består af 4 portsegmenter (4 fyldningsdele) med en længde på 1,5 m.

C-profilen monteres langs hele åbningens overside, så den hængende løbevogn med hængsel kan skydes ind i profilen. Løbevognen med hængsel fastgøres derefter til portsegmentet. Der skal bruges 4 løbevogne – 2 til højre side og 2 til venstre. Antallet af hængsler afhænger af portsegmentets højde og af, om der er en dør. Husk dog, at løbevognen også leveres med et hængsel.

Den nederste føring monteres samme steder som løbevognene. Der skal bruges samme antal, altså 4 stk. – 2 til højre og 2 til venstre side. Bundstoppet monteres midt på porten (1 stk.), hvor den nederste føring støder imod det. Den nederste føring bevæger sig i rillen på den nederste styreskinne. Den nederste styreskinne løber langs hele portens længde.

Håndtaget eller stanglåsen monteres i en højde, der er behagelig at betjene. Stanglåsen med lodret føring kombineres med den øverste stang og den nederste stang. Når håndtaget trækkes, skydes stængerne ud og låser dermed porten. Der skal bruges 2 stk. i vores eksempel – 1 til højre og 1 til venstre side.

Komponenterne er opdelt efter system med C-profil 73 × 61 × 3,5 mm og et mere robust system med C-profil 95 × 86 × 5 mm.
