Komponenter til hængende porte

Anvendelse af komponenter til hængeporte

Komponenterne udgør en løsning til hængende skydeporte. Det kræver en tilstrækkeligt bæredygtig overflade (loft, væg, bjælke el.lign.), som mekanismen kan fastgøres til.

Hængeporte

Der kan være flere grunde til at vælge en hængende port frem for en port, der kører på en skinne eller har et selvbærende fundament:

ujævnt terræn
behov for at undgå en forhindring i form af en skinne
placering af porten på en skråning
utilstrækkelig plads til at åbne en selvbærende port

Andre anvendelser af hængesystemet

Hængesystemet kan naturligvis også bruges til andre konstruktioner. Denne løsning er velegnet overalt, hvor du har brug for at flytte genstande over terræn eller gulv:

hængedøre, skillevægge, afskærmninger og solafskærmninger – alle steder, hvor du vil spare plads i forhold til en hængslet åbning og have en enkel montering, du selv kan klare
kranbaner og manipulatorer – systemet kan også bruges som enkle transportbåndssystemer eller kranbaner til håndtering af genstande i en garage, på et lager eller i produktionslokaler

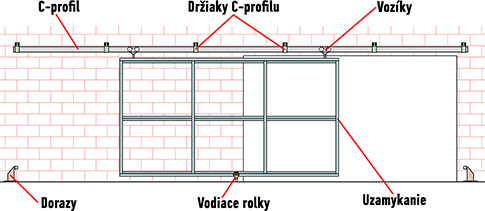

Hængesystemets komponenter

Hængemekanismen består af følgende grundlæggende dele:
Bærende dele	- C-profil fastgøres til loftet, en bjælke eller en væg. - hængevogne kører i C-profilen, og hængeporten er fastgjort til deres underside - C-profilbeslag som du kan bruge til at fastgøre C-profilen
Styredele	- styreruller forhindrer porten i at bevæge sig på tværs - endestop afgrænser portens yderstillinger
Valgfrit tilbehør	- låse til sikring af hængeporten - håndtag til nem manuel betjening

Fastgørelse til bygningens konstruktion

Vi tilbyder systembeslag til fastgørelse på:

Vandret overflade eller bjælke	Lodret overflade eller stolpe

I begge tilfælde kan beslagene fastgøres med skruer, kemiske og mekaniske ankre eller ved svejsning. Det er dog vigtigt at sikre, at konstruktionselementet, som du fastgør beslagene til, har tilstrækkelig bæreevne i forhold til portens forventede vægt. Det samme gælder afstanden mellem beslagene, som ikke bør være for stor. Det betyder, at den bærende C-profil ikke må bøje, når vognene kører.

For at porten kan køre jævnt og stabilt, skal den sikres mod at svinge på tværs. Vi tilbyder flere typer styreruller, der kan bruges på forskellige måder eller kombineres efter behov.

Til fastholdelse af portens nederste del kan du vælge mellem to grundlæggende styremetoder:

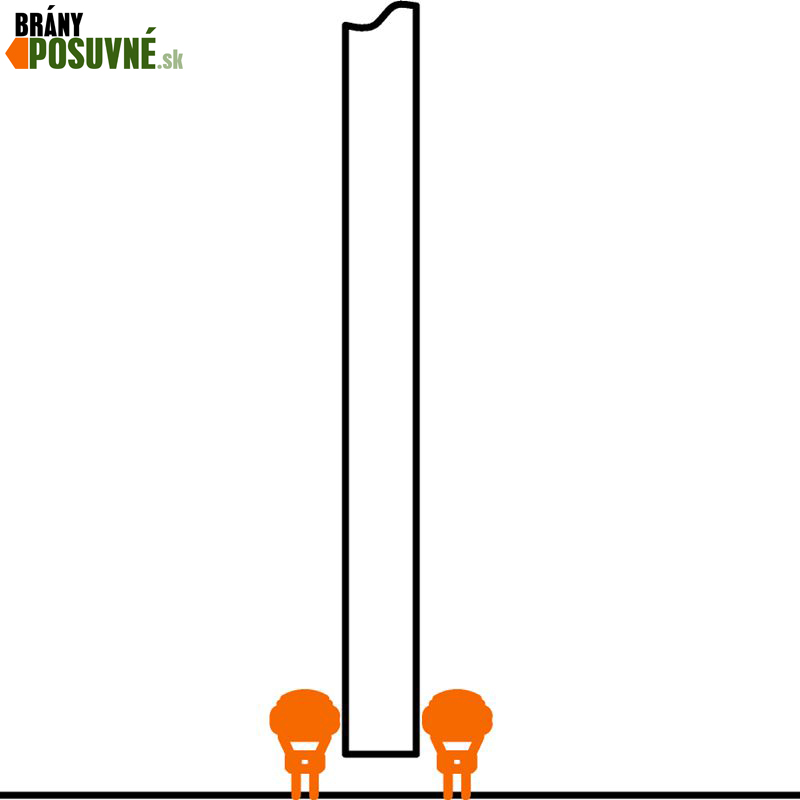

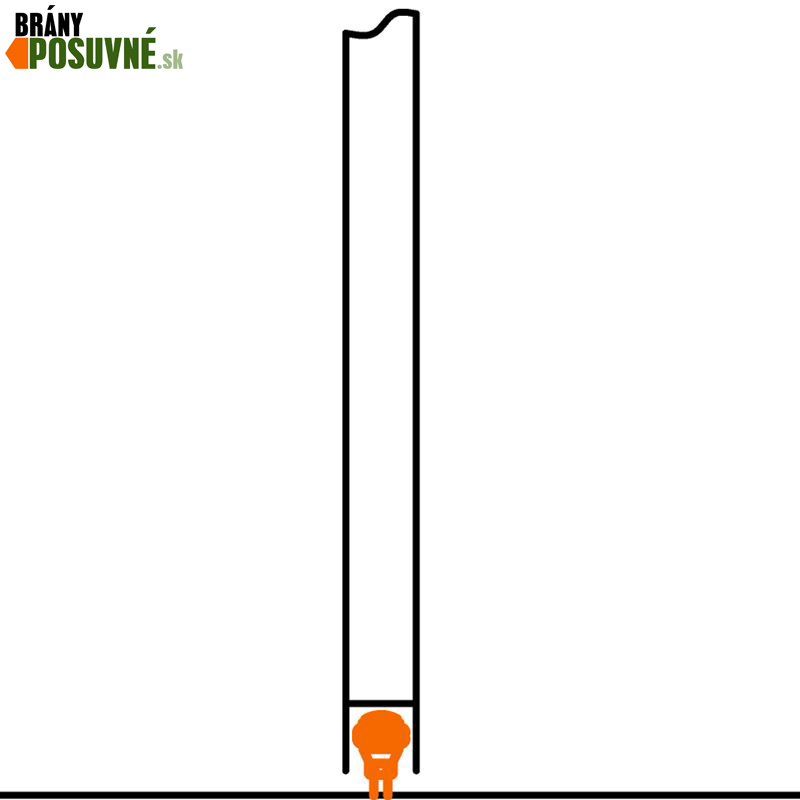

Styreruller på begge sider af porten	Styreruller, der er ført ind i profilen

Valg af C-profil og vogne

For at hængesystemet fungerer korrekt, skal du vælge en passende størrelse C-profil og de vogne, der passer til den. Portens mål og vægt er afgørende faktorer ved dette valg. Hvis afstanden mellem C-profilens beslag overholdes, er det vognene – ikke C-profilen – der afgør hele systemets bæreevne. Derfor bør du på forhånd overveje deres placering og den forventede belastning.

Brug følgende tabel over vognenes bæreevne som hjælp til at vælge vogn:

De enkelte vognes bæreevne
Vogn	lille		mellem		stor
Antal ruller	2	4	2	4	2	4
Bæreevne	30 kg	50 kg	100 kg	250 kg	175 kg	350 kg

Hvis der bruges flere vogne til én port, betyder det ikke altid, at belastningen på hver vogn bliver mindre. For at illustrere dette viser vi diagrammer over belastningsfordelingen ved brug af to, tre og fire vogne:

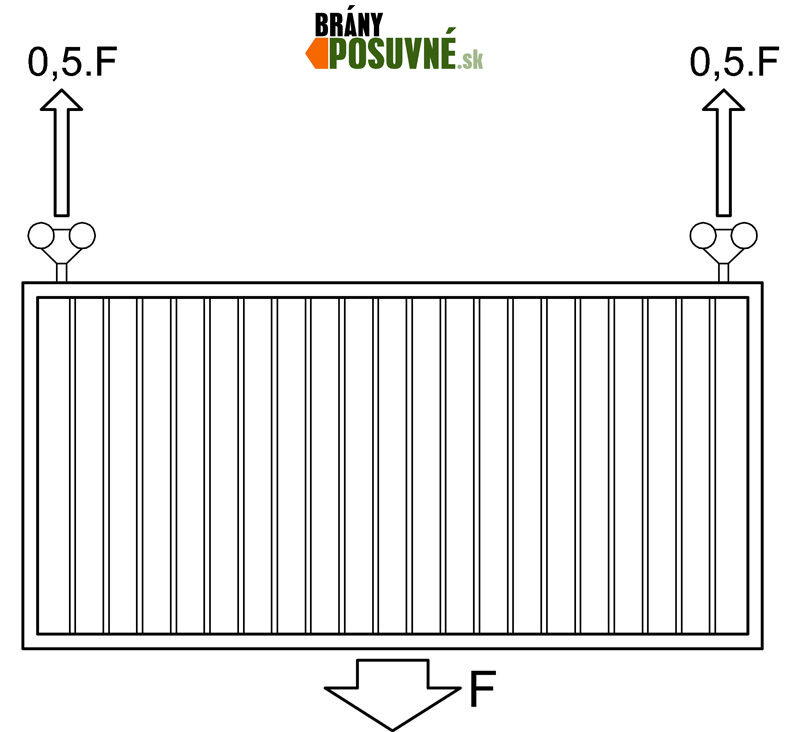

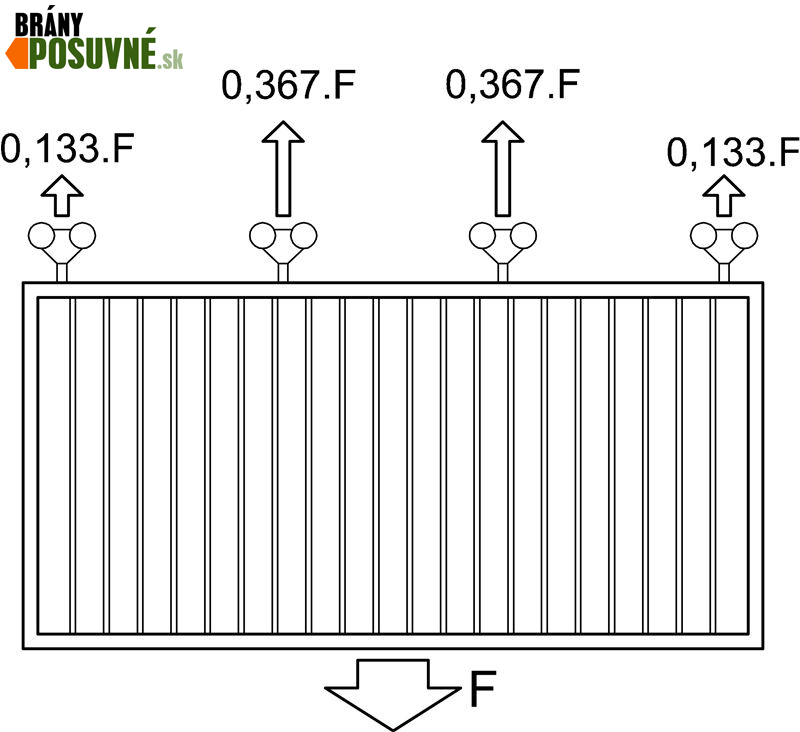

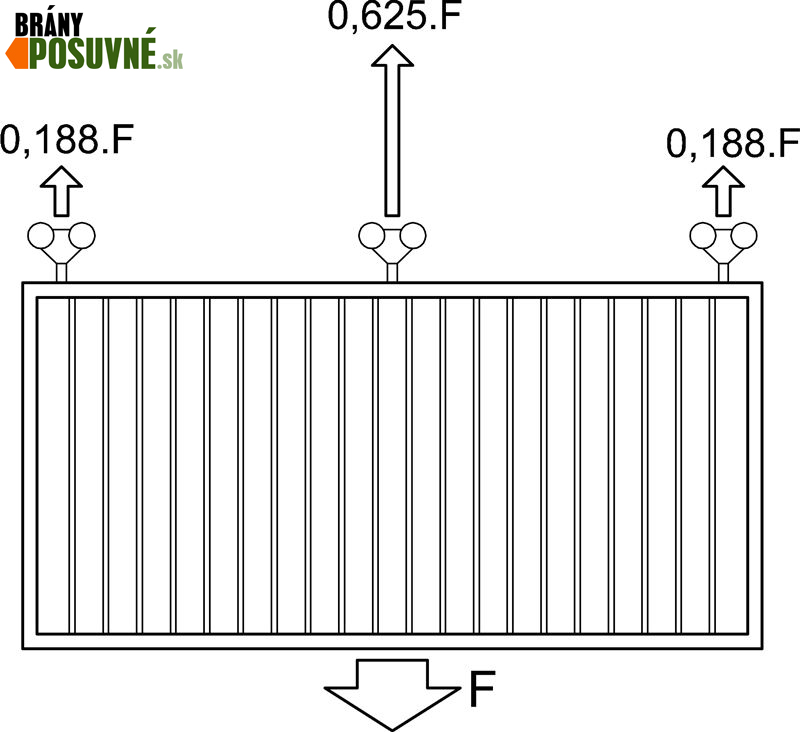

Belastning ved to vogne	Belastning ved tre vogne	Belastning ved fire vogne

(Eksemplet viser tydeligt, at belastningen på vognen er større, når der bruges tre vogne, end når der bruges to)

Er du i tvivl om, hvilke komponenter du skal bruge til en hængeport? Vores vejledning til hængende skydeporte hjælper dig med at vælge C-profil, vogne, beslag, styring og andet tilbehør.
