Manual til hængende skydeport
Teknisk vejledning · valg af komponenter · hængeport
Fra den øverste C-profil og løbevognene til bundføringen, stoppene, låsen og eksempeltegningerne.

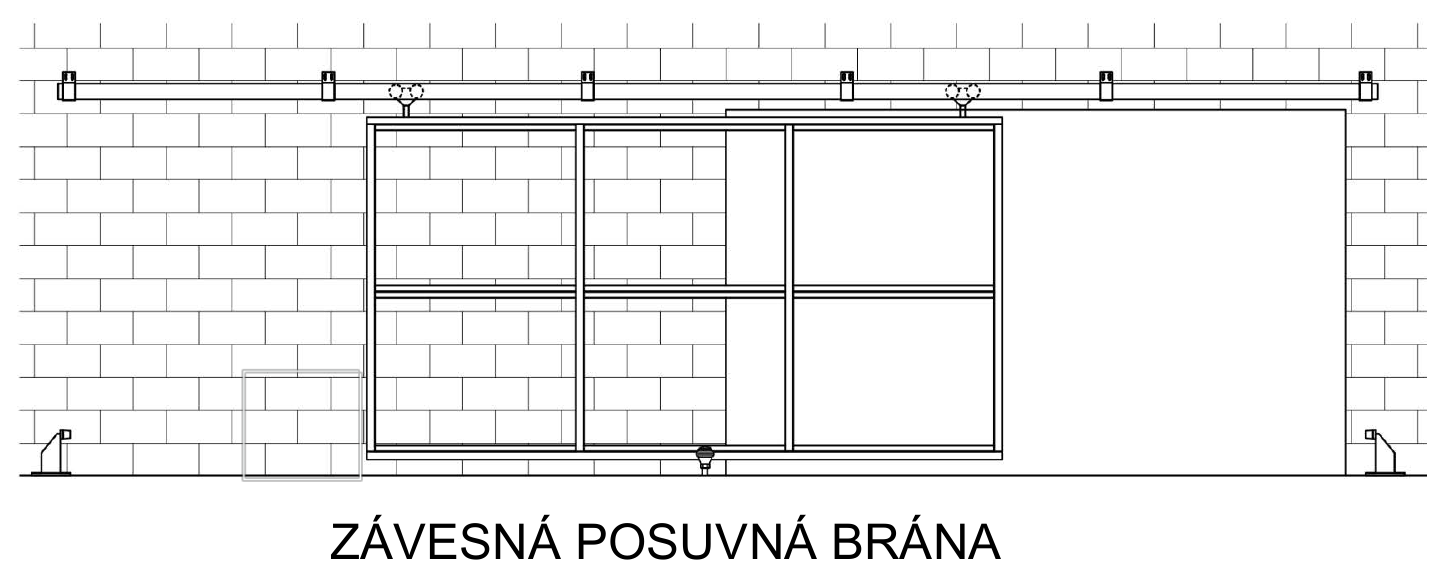

Hængende skydeport, der føres i den øverste C-profil. Klik for at åbne diagrammet i fuld opløsning.
Gør-det-selv hængende skydeport
Det er bedst at planlægge porten i den rigtige rækkefølge. Vælg først, hvordan den øverste C-profil skal fastgøres, derefter størrelsen på C-profilen og så de passende løbevogne. Først til sidst tager du stilling til bundføringen og andet tilbehør som stop, låse, greb, håndtag eller låseanordninger.
Indhold i vejledningen
Hvad er en hængende skydeport?
En hængende skydeport bevæger sig på løbevogne, der er monteret i den øverste bærende C-profil. I modsætning til en skinneport har den ingen bærende skinne i gennemkørslen. Bundføringen bruges kun til at stabilisere porten og forhindre sideværts udsving.
Systemets bærende del sidder øverst. C-profilen overfører portbladets vægt til loftet, bjælken eller væggen. Løbevognene bevæger sig i profilen og bærer selve portbladet. Nederst bruges kun styreelementer og stop.
Hængeportens grundlæggende dele
| Bærende del | C-profil fastgjort til loft, bjælke eller væg; hængeløbevogne; beslag til C-profilen. |
|---|---|
| Føringsdel | Føringsruller, der forhindrer sideværts bevægelse, og stop, der afgrænser endepositionerne. |
| Ekstra tilbehør | Krogslåse, greb og håndtag til sikring og nem betjening. |
Valg af fastgørelse til C-profilen
C-profilen kan fastgøres ovenfra til loftet eller en bjælke eller fra siden til en væg eller stålsøjle. Afhængigt af underlaget skrues beslagene fast, monteres med mekaniske eller kemiske ankre eller svejses på en klargjort stålkonstruktion.
C-profilen kan også bores direkte igennem og skrues fast på den bærende konstruktion. Der er tilstrækkelig plads inde i profilen til, at en korrekt valgt og monteret skrue ikke er i vejen for hængeløbevognen. Det er et alternativ, hvis du ikke ønsker eller har brug for at svejse profilen fast. Skruetype, afstand mellem skruerne og underlagets bæreevne skal dog tilpasses portens vægt og anvendelse.

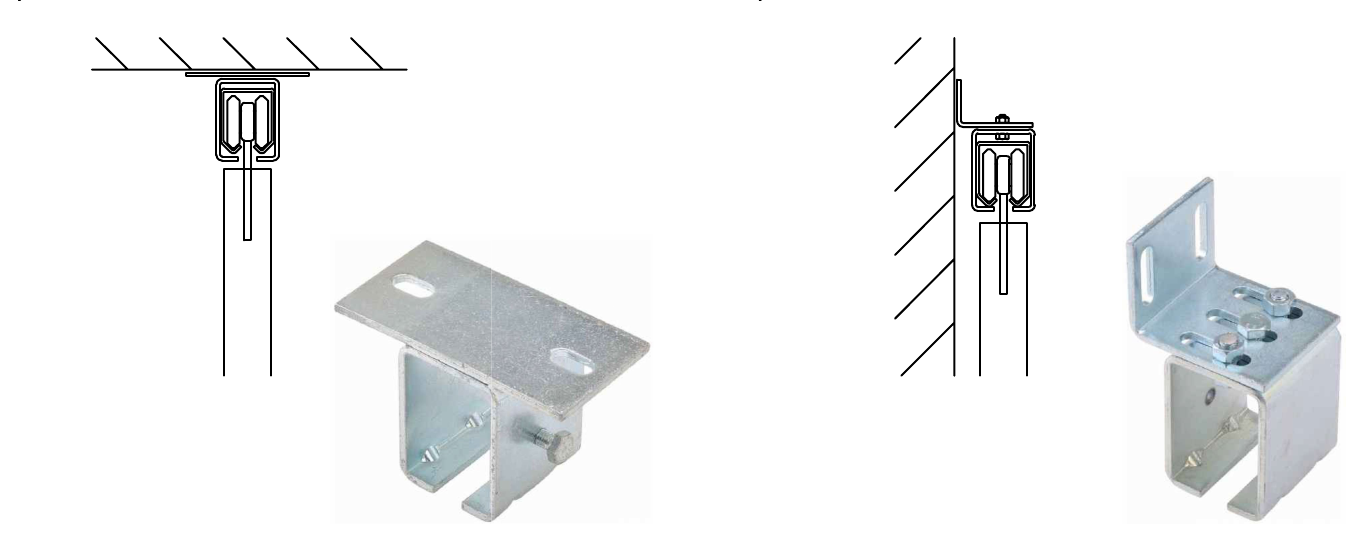

Til venstre: fastgørelse på en vandret flade eller bjælke; til højre: fastgørelse på en lodret flade eller søjle.
Typisk afstand mellem beslagene: ca. 80 til 100 cm. Tilpas altid den faktiske afstand efter portens vægt, C-profilens længde, fastgørelsesmetoden og bygningskonstruktionens bæreevne.
Galvaniserede beslag
Til almindelige stålkonstruktioner vælges beslaget ud fra målene på den anvendte C-profil:
-
Topbeslag til C-profil til hængeport 34 × 31 × 2,0
-
Sidebeslag til C-profil til hængeport 34 × 31 × 2,0
-
Topbeslag til C-profil til hængeport 42 × 52 × 2,5
-
Sidebeslag til C-profil til hængeport 42 × 52 × 2,5
-
Topbeslag til C-profil til hængeport 57 × 67 × 3,0
-
Sidebeslag til C-profil til hængeport 57 × 67 × 3,0
Beslag i rustfrit stål
Hvis systemet er udført i rustfrit stål eller skal bruges et sted, hvor der er behov for bedre korrosionsbestandighed, har vi også top- og sidebeslag i INOX til mellemprofilen 42 × 52 × 2,5 mm.
Valg af C-profil til hængeporte
Mål, vægt og anvendelse af porten er afgørende for valget. C-profilens mål skal passe til løbevognene og beslagene. Når beslagene er placeret med korrekt afstand, er det normalt hængeløbevognene – ikke selve profilen – der bestemmer systemets bæreevne.

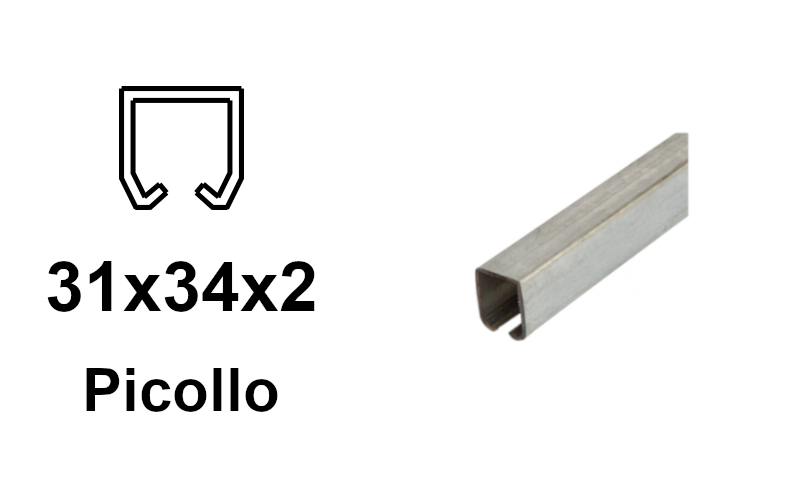

C-profil 34 × 31 × 2 mm

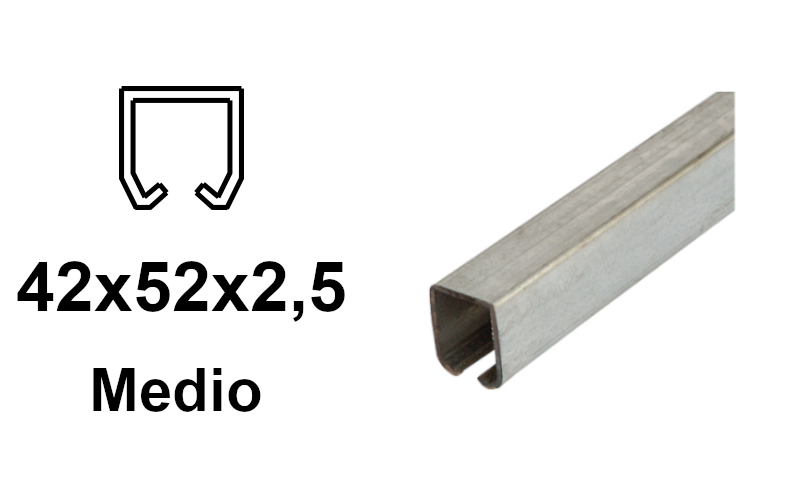

C-profil 42 × 52 × 2,5 mm

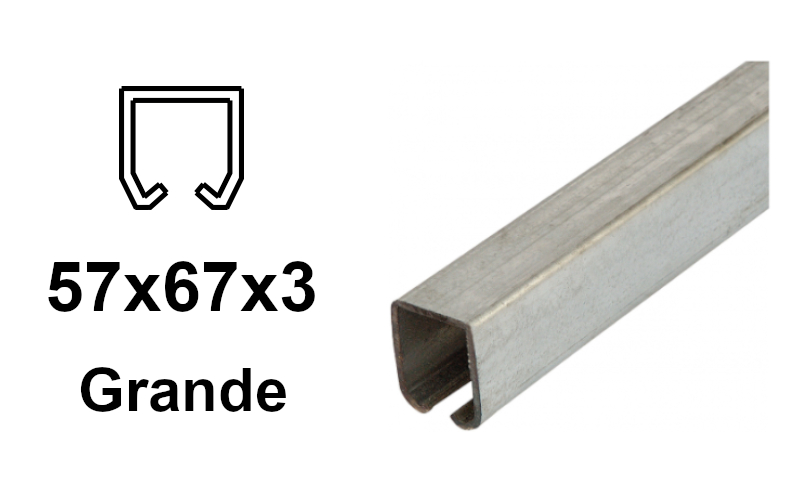

C-profil 57 × 67 × 3 mm
Galvaniserede C-profiler
Standardmål til almindelige hængeporte.
C-profiler i rustfrit stål
INOX-udførelse til miljøer med større krav til korrosionsbestandighed.
Valg af løbevogne til hængeporten
Vælg altid løbevogn efter den konkrete størrelse på C-profilen. Antallet af ruller, hjulenes materiale, fastgørelsen af portbladet og den ønskede bæreevne har også betydning.

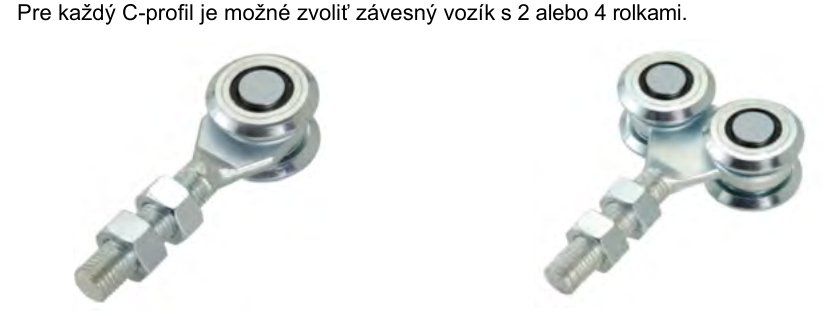

Hængeløbevogne med to og fire ruller fra den oprindelige vejledning.
Stålløbevogne med lukkede lejer
-
Løbevogn til hængeport, 2 ruller, til profil 34 × 31 × 2,0
-
Løbevogn til hængeport, 4 ruller, til profil 34 × 31 × 2,0
-
Løbevogn til hængeport, 2 ruller, til profil 42 × 52 × 2,5
-
Løbevogn til hængeport, 4 ruller, til profil 42 × 52 × 2,5
-
Løbevogn til hængeport, 2 ruller, til profil 57 × 67 × 3,0
-
Løbevogn til hængeport, 4 ruller, til profil 57 × 67 × 3,0
Nylonløbevogne for mere lydsvag drift
-
Nylonløbevogn, 2 ruller, til profil 34 × 31 × 2,0
-
Nylonløbevogn, 4 ruller, til profil 34 × 31 × 2,0
-
Løbevogn med 4 nylonhjul til profil 42 × 52 × 2,5
-
Nylonløbevogn, 4 ruller, til profil 57 × 67 × 3,0
Løbevogne i rustfrit stål
Alternativt CAIS-system til tungere hængeporte
Til et tungere portblad kan du vælge CAIS-systemet. Her skal du vælge en anden sammensætning end de grundlæggende profiler og løbevogne, der er nævnt ovenfor. C-profilen, løbevognen og beslaget til portbladet skal passe sammen – det er ikke nok blot at vælge en kraftigere profil.
Hvilke dele passer sammen
| CAIS C-profil | Hængeløbevogn | Beslag til fastgørelse af portbladet |
|---|---|---|
| 73 × 61 × 3,5 mm, Fe eller Zn | SPEED C | GD180, gevind M16 |
| 95 × 86 × 5 mm, Fe eller Zn | SPEED CM | GD200, gevind M20 |
Til SPEED C-vognen er AD150-beslaget til en passende U-profil en anden mulighed for fastgørelse af portbladet. Anvendelse og mål er angivet nedenfor i dette kapitel.
CAIS C-profiler
Du kan vælge mellem to størrelser, hver fås i stål uden overfladebehandling (Fe) eller galvaniseret udførelse (Zn). Alle fire profiler har huller til fastskruning. Forankringsmetode og afstand mellem beslagene skal dimensioneres efter portens faktiske belastning.

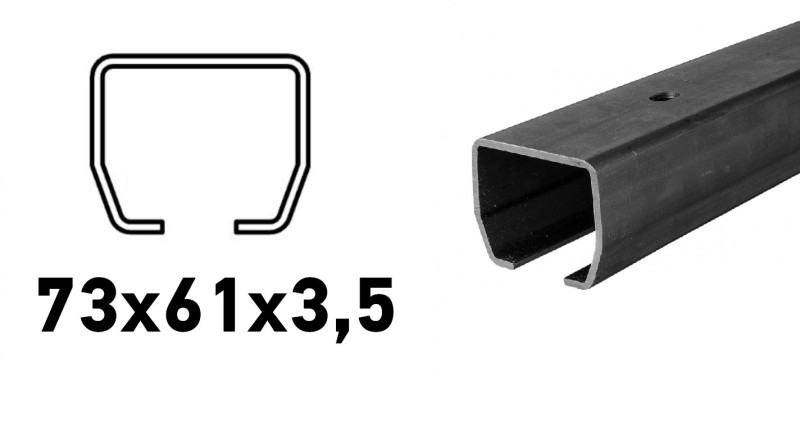

CAIS C-profil 73 × 61 × 3,5 mm, Fe
STAGE SB · stål uden overfladebehandlingTil SPEED C-vogn.

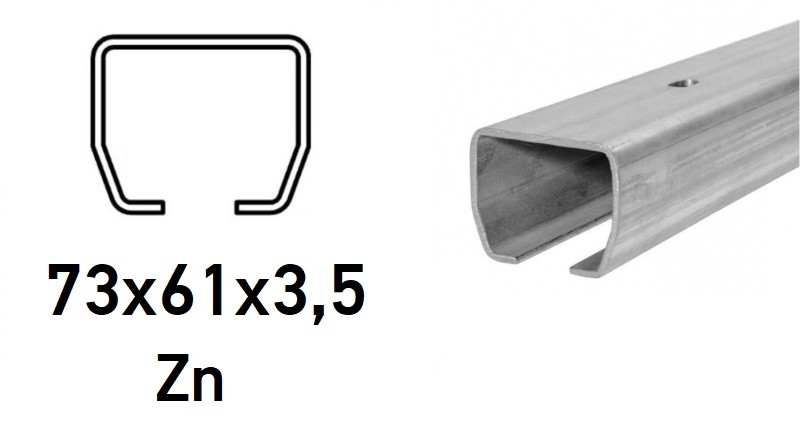

CAIS C-profil 73 × 61 × 3,5 mm, Zn
STAGE SZ · galvaniseret stålTil SPEED C-vogn.

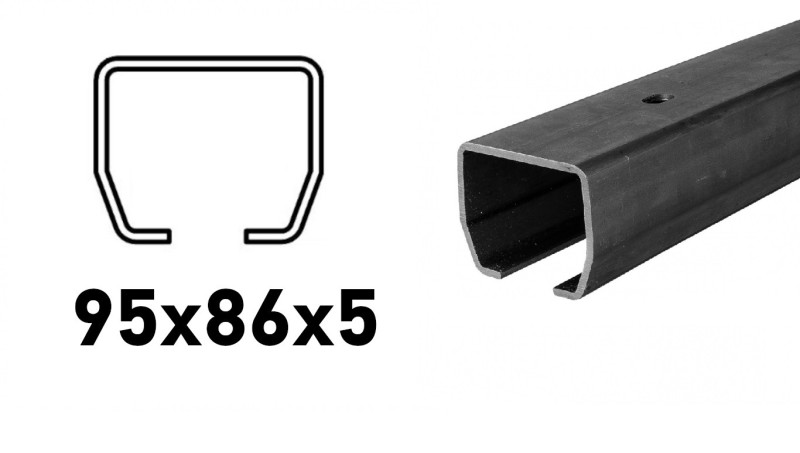

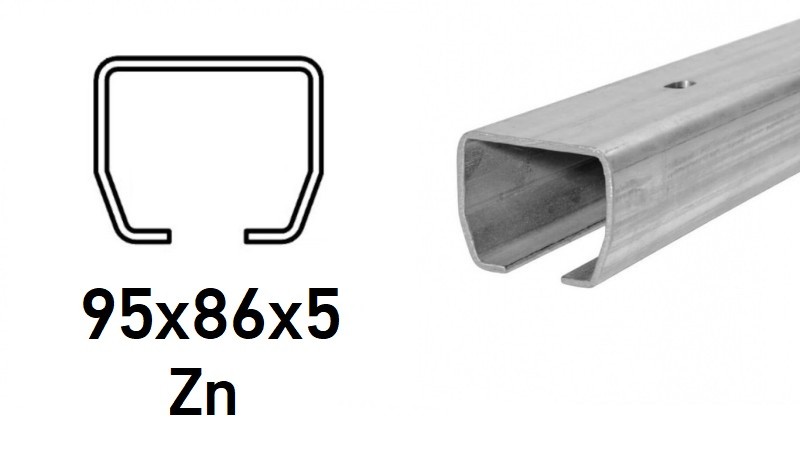

CAIS C-profil 95 × 86 × 5 mm, Fe
STAGE MB · stål uden overfladebehandlingTil SPEED CM-vogn.
CAIS C-profil 95 × 86 × 5 mm, Zn
STAGE MZ · galvaniseret stålTil SPEED CM-vogn.
CAIS-vogne

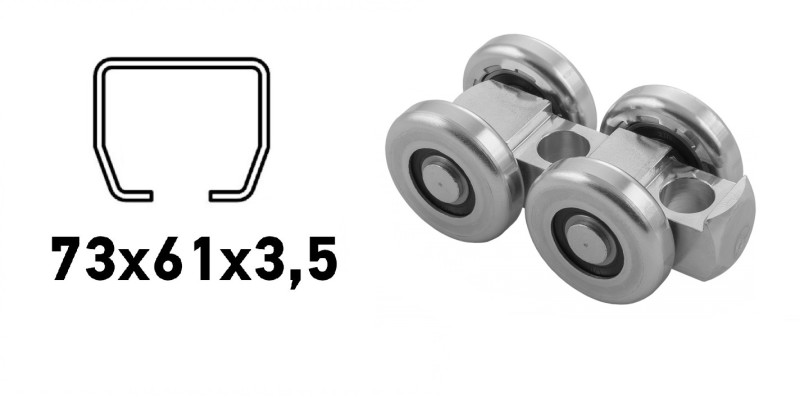

CAIS SPEED C – vogn til C-profil 73 × 61 × 3,5 mm
Fire metalruller, galvaniseret stålhus og et centralt hul på Ø 16 mm. Passer til profilen 73 × 61 × 3,5 mm i både Fe- og Zn-udførelse.
Bæreevne for én vogn ifølge produktsiden: 480 kg . Til sammenkobling med portbladet bruges beslaget GD180 (M16), eller AD150 sammen med en passende U-profil.

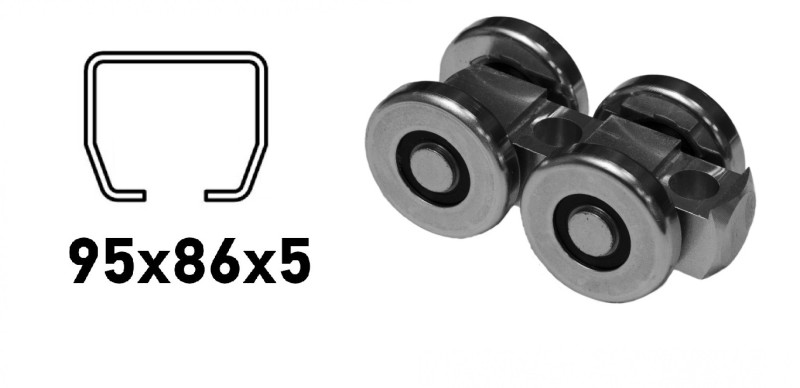

CAIS SPEED CM – vogn til C-profil 95 × 86 × 5 mm
Fire metalruller, galvaniseret stålhus og et centralt hul på Ø 20 mm. Passer til profilen 95 × 86 × 5 mm i både Fe- og Zn-udførelse.
Bæreevne for én vogn ifølge produktsiden: 980 kg . Til sammenkobling med portbladet bruges beslaget GD200 (M20).
Vognens bæreevne er ikke det samme som hele portens bæreevne. Samlingen skal også vurderes ud fra vognenes placering, portbladets fastgørelse, afstanden mellem C-profilens forankringer og bæreevnen af den bærende konstruktion. Tabellen over standardvogne i næste kapitel gælder ikke for CAIS-vognene.
CAIS-monteringsbeslag og ophæng
De følgende dele forbinder portbladet med hængevognen. De er ikke beslag til fastgørelse af den øverste C-profil på væg eller loft.

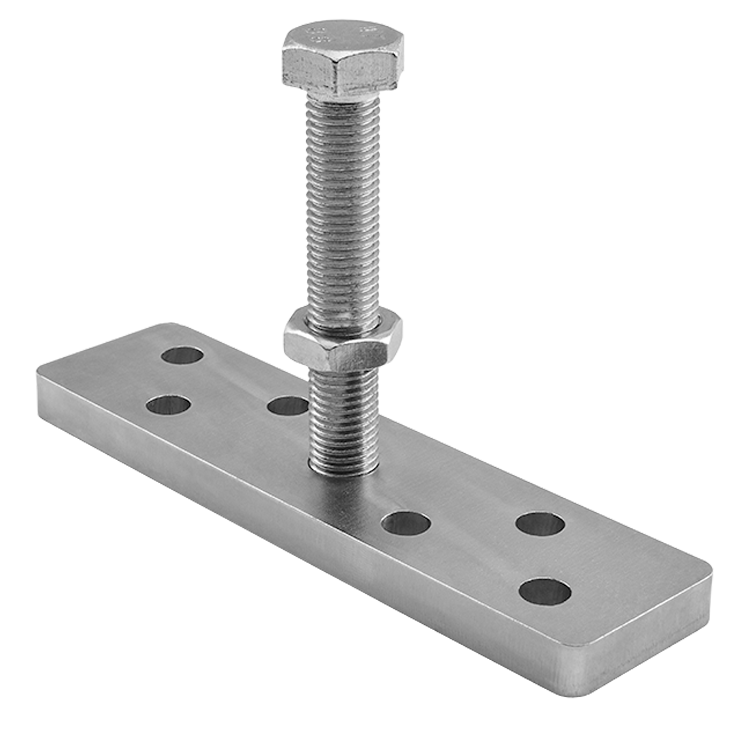

CAIS GD180 – øverste justerbare beslag M16
Til vogn SPEED C og C-profil 73 × 61 × 3,5 mm . Det galvanisk forzinkede stålbeslag forbinder vognen med portbladet.

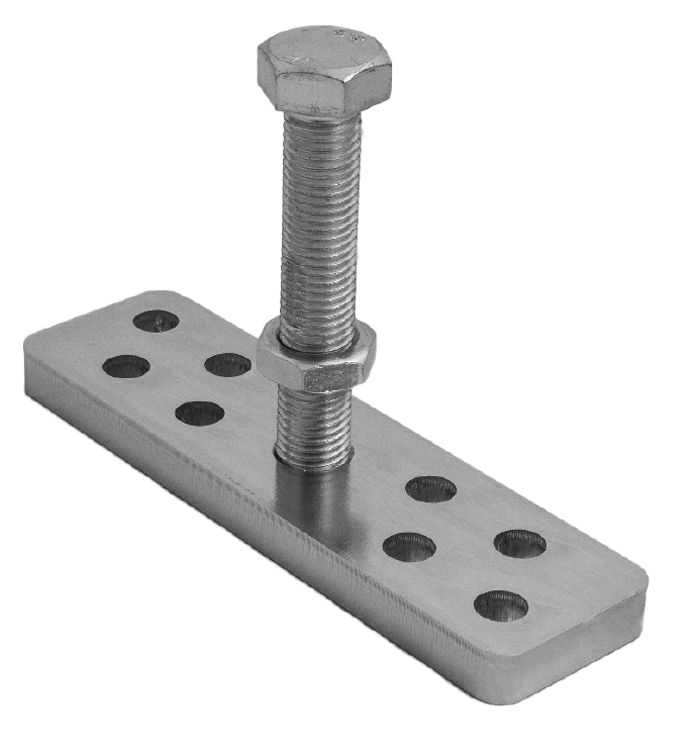

CAIS GD200 – øverste justerbare beslag M20
Til vogn SPEED CM og C-profil 95 × 86 × 5 mm . Det galvanisk forzinkede stålbeslag forbinder vognen med portbladet.

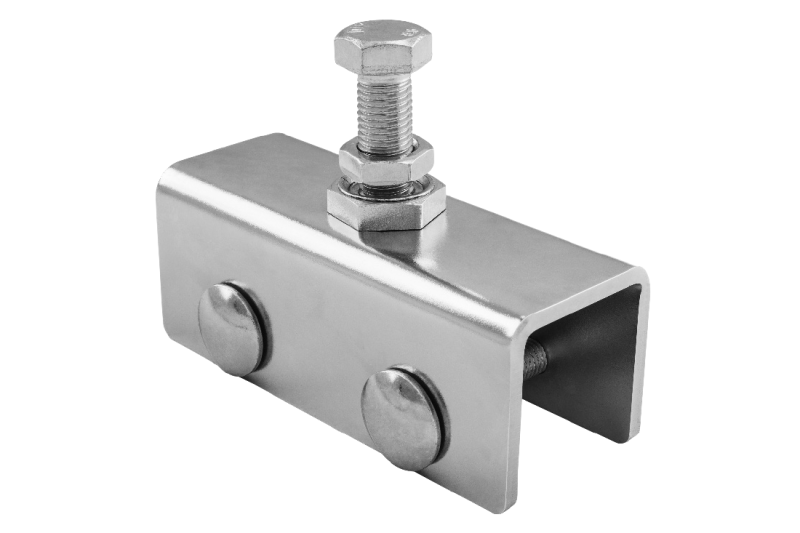

CAIS AD150 – monteringsbeslag til portblad i U-profil
En anden måde at forbinde portbladet med vognen på SPEED C . Ifølge produktsiden er det beregnet til U-profil 46 × 60 mm eller U-profil 40 × 45 × 40 × 2 mm i portbladets konstruktion.
Mål ifølge produkttegningen: beslagets længde 150 mm , udvendig bredde 57 mm , U-delens højde 58 mm , sidepladens tykkelse 5 mm og skrue M16 × 100 . Toppladen har en tykkelse på 8 mm .
Til SPEED CM med et hul på Ø 20 mm angiver vi det ikke som en udskiftelig del; dette beslag passer til vognen: GD200.
Hængevognenes bæreevne
Bæreevnerne i tabellen gælder for én vogn ifølge oplysningerne i kildemanualen.
Hvis du har brug for større bæreevne, kan du bruge flere vogne. I praksis placeres de ofte parvis: to vogne ved siden af hinanden, derefter et mellemrum og så endnu to vogne, omtrent som aksler på en bil. Den præcise placering skal tilpasses portens konstruktion og belastningsfordeling.
| C-profil | 2 ruller | 4 ruller |
|---|---|---|
| 34 × 31 × 2 mm | 30 kg | 50 kg |
| 42 × 52 × 2,5 mm | 100 kg | 250 kg |
| 57 × 67 × 3 mm | 175 kg | 350 kg |
Vigtigt: tabellen gengiver værdierne fra kildemanualen. Kontrollér altid bæreevnen, der er angivet ved selve produktet, for den konkrete vogn, især hvis den har en anden type hjul.
Belastningsfordeling mellem vognene
Et større antal vogne reducerer ikke nødvendigvis den maksimale belastning på én vogn. Placeringen af vognene og konstruktionens nedbøjning er afgørende.

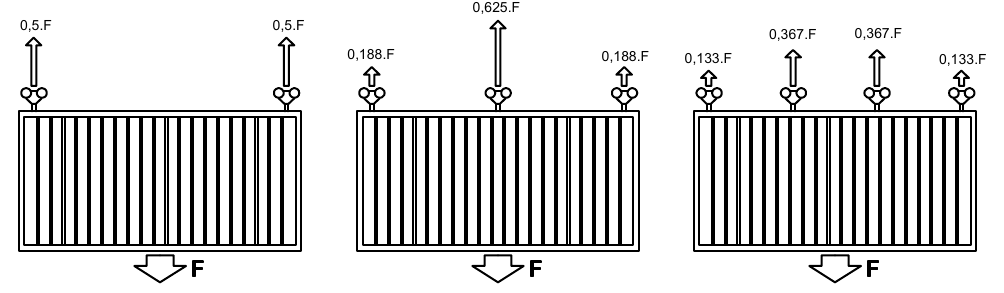

Diagram over fordelingen af den samlede belastning F på to, tre og fire vogne.
| Antal vogne | Belastningsfordeling fra venstre mod højre |
|---|---|
| 2 | 0,5 F + 0,5 F |
| 3 | 0,188 F + 0,625 F + 0,188 F |
| 4 | 0,133 F + 0,367 F + 0,367 F + 0,133 F |
Med tre løbevogne kan den midterste løbevogn bære 0,625 F, hvilket er mere end de 0,5 F, der belaster hver af de to korrekt placerede løbevogne.
Praktisk bemærkning: Hvis du vil bruge flere løbevogne, skal du typisk ikke placere dem jævnt langs hele portbladets længde. I praksis bruges to løbevogne tæt på hinanden og yderligere to tæt på hinanden, ligesom akslerne på en bil. Den præcise løsning afhænger dog af portens konstruktion og belastningsfordelingen.
Valg af føring til hængeport
Den nederste føring forhindrer, at den ophængte port svinger på tværs, og hjælper med at sikre en jævn og stabil bevægelse. Se først på mulighederne for føring, og vælg derefter en løsning ud fra rammen, pladsforholdene og monteringsmetoden.

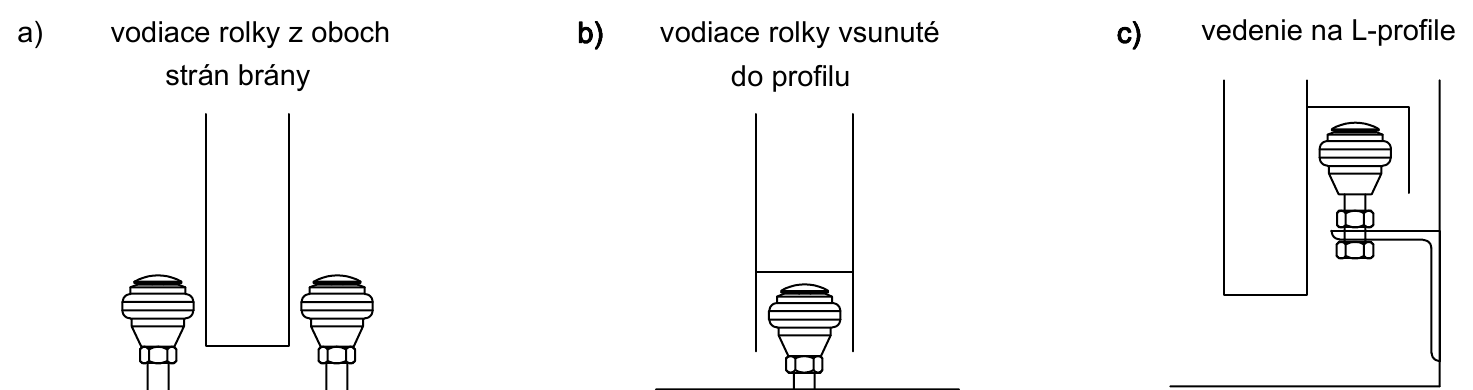

Styreruller på begge sider, en rulle indført i profilen og føring med L-profil.
Du finder en oversigt over tilgængelige styreruller, ruller og andre løsninger i kategorien nederste føring til hængeporte .
Til en tungere port: I den nederste del kan du bruge en skinne til en skinnekørende skydeport og supplere med nederste hjul. På den måde fordeles vægten mellem den øverste og nederste føring, så hele portbladet ikke kun hænger på den øverste C-profil og løbevognene. En sådan kombineret løsning skal dimensioneres efter portens vægt og den bærende konstruktion.
Føring i skinne
Nederste styreskinne til hænge- og foldeporte
Den galvaniserede skinne på 83 × 51 mm monteres langs porten. En nederste styretap med leje bevæger sig i dens rille.
Styreruller og ruller
Alle muligheder for nederste føring
Her kan du vælge nederste styrehjul, justerbare ruller og løsninger til forskellige rammebredder på hængeporte.
Stop til hængeporte
Mekaniske stop afgrænser endepositionerne og forhindrer porten i at glide ud af C-profilen. Stoppen kan monteres inde i C-profilen eller fastgøres til jorden eller en stolpe.
Stop i den øverste C-profil

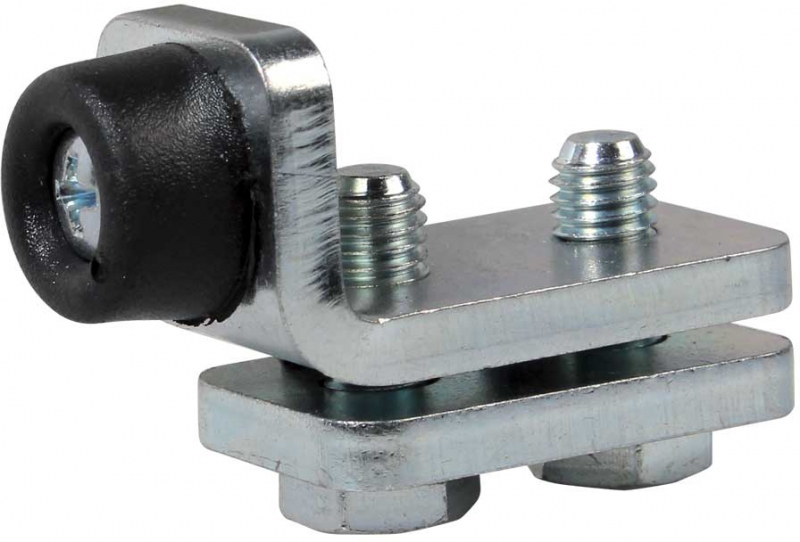

Indvendigt stop til hængeportens C-profil
Monteres inde i den øverste profil og begrænser løbevognens bevægelse ved endepositionen.
Stop til lille profil

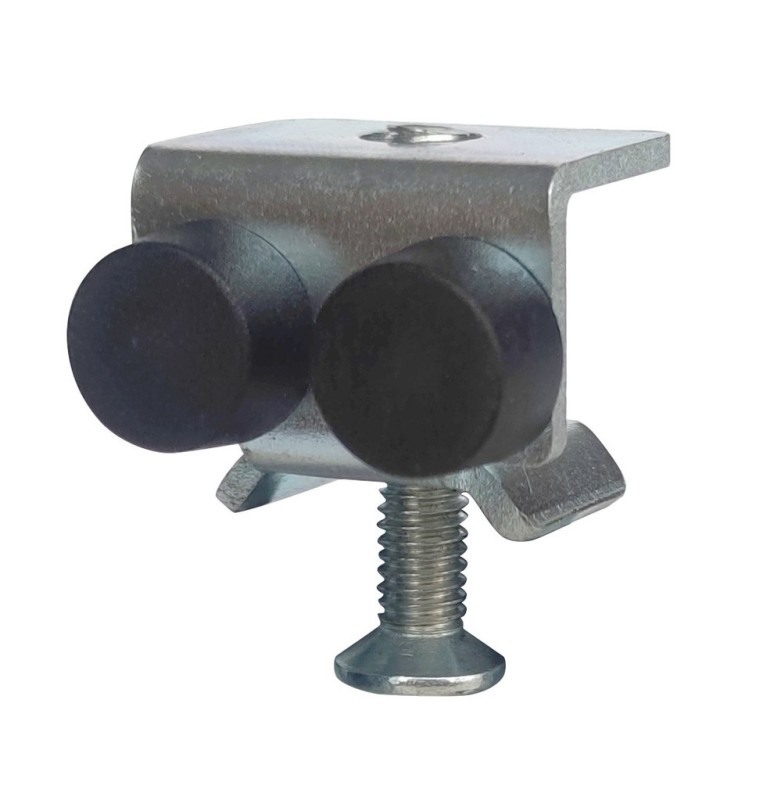

Indvendigt stop til C-profil 34 × 31 × 2,0
Dimensioneret til den lille C-profil til hængeporte på 34 × 31 × 2,0 mm.

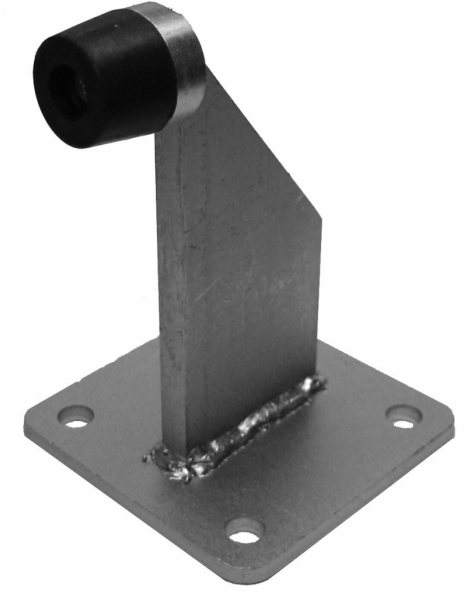

Nederste stop ZN
Nederste stop med monteringsplade
Skrues fast på et solidt underlag og afgrænser portbladets nederste position.

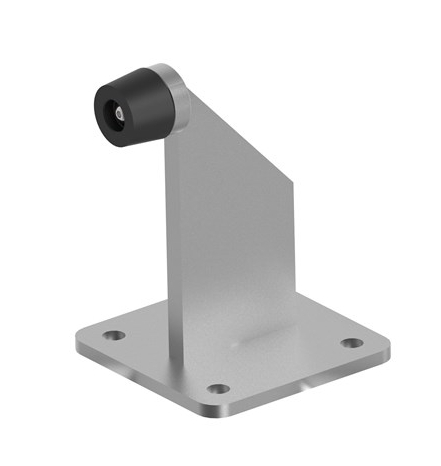

Nederste stop INOX
Nederste stop i rustfrit stål med monteringsplade
Nederste stop i rustfrit stål, der skrues fast.
Valg af ekstraudstyr – låse, greb og håndtag
Til aflåsning af en manuelt betjent skydeport bruges en kroglås. Vælg størrelsen ud fra rammeprofilen og den ønskede betjeningsmetode. Supplér derefter låsen med et passende greb eller håndtag.

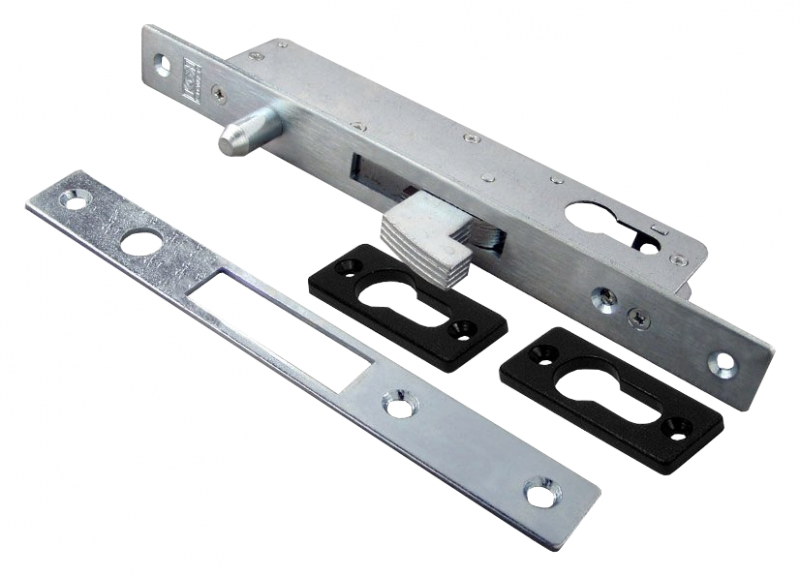

Lås i rustfrit stål

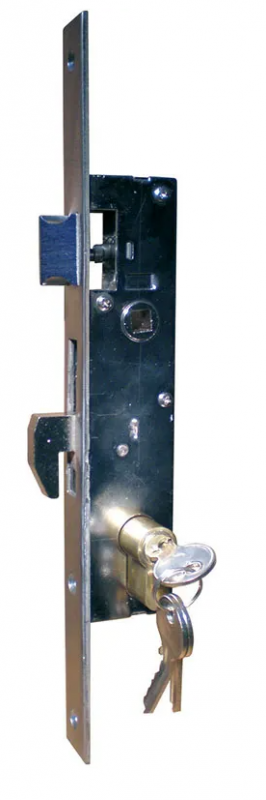

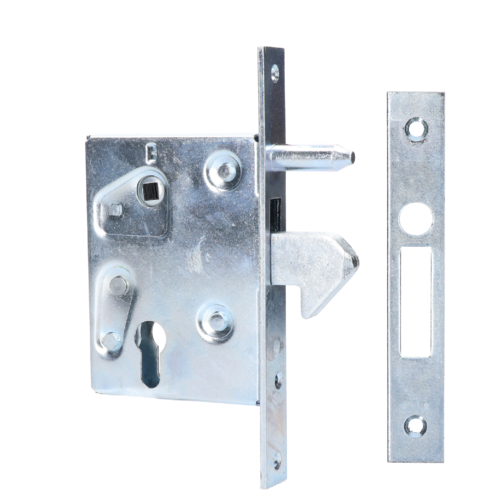

Kroglås i rustfrit stål ZH-09 INOX
INOX-model med cylinder til skyde- og hængslede porte.
Håndtag til port

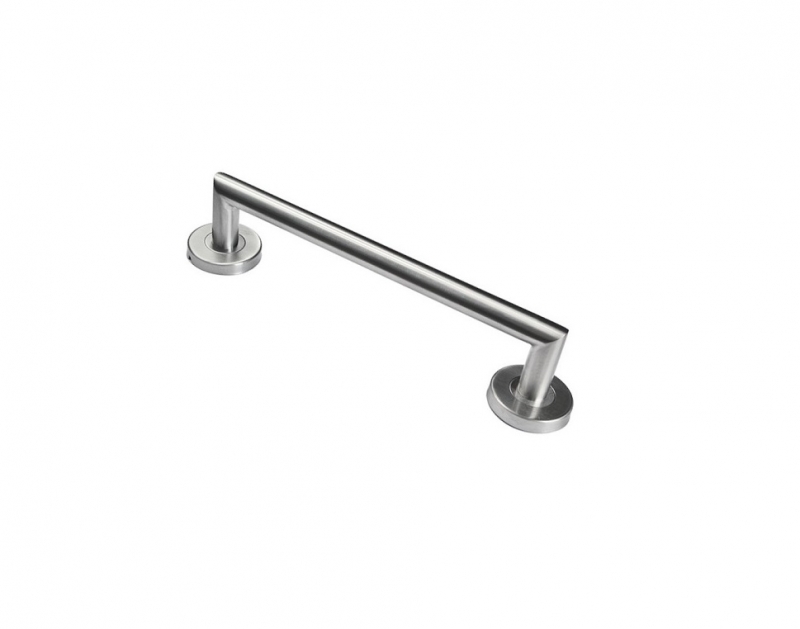

Kantet håndtag i rustfrit stål 268 × 64 mm
Håndtag til nem manuel betjening af hængeporten.
Alle kroglåse · Greb, dørknopper og rosetter · Håndtag til porte
Ofte stillede spørgsmål og svar
1. Skal en hængeport bruge en køreskinne?
Ved en almindelig ophængt løsning bæres vægten af den øverste C-profil og løbevognene; den nederste del stabiliserer kun portbladet. Til en tungere port kan man dog projektere en kombineret løsning med nederste hjul og en skinne til en skinnekørende skydeport , som fordeler belastningen mellem den øverste og nederste del.
2. Hvor langt fra hinanden monteres beslagene til C-profilen?
Manualen angiver cirka 80 til 100 cm som den mest almindelige afstand. Den faktiske afstand skal tage højde for portbladets vægt, profilens længde, fastgørelsesmetoden og den bærende konstruktions bæreevne.
3. Hvordan vælger man den rigtige C-profil?
Ud fra portens mål og samlede vægt, inklusive fyldningen. Løbevognen skal passe til samme størrelse C-profil, og dens bæreevne skal være tilstrækkelig til den faktiske belastning.
4. Fordeles vægten jævnt ved brug af tre eller fire løbevogne?
Ikke altid. Ifølge diagrammet i manualen kan den midterste løbevogn ved brug af tre løbevogne bære op til 0,625 af den samlede belastning F. Bruger du fire løbevogne, monteres de ofte i praksis som to par tæt på hinanden, ligesom akslerne på en bil, og ikke jævnt langs hele portbladets længde. Den præcise placering afhænger af portens konstruktion og belastningsfordelingen.
5. Hvilken type nederste føring er bedst egnet?
Det afhænger af rammen og pladsen ved porten. Du kan bruge styreruller på begge sider af rammen, en rulle ført i den nederste profil, en nederste styreskinne eller føring med en L-profil. Det er vigtigt, at føringen stabiliserer portbladet uden unødig friktion.
6. Hvad bruges endestop til?
De afgrænser den åbne og lukkede position og forhindrer løbevognene i at glide ud af C-profilen. Stoppen kan placeres i C-profilen eller fastgøres til jorden eller en stolpe.
Eksempler på konstruktion af hængeporte
Tegningerne er roteret til den naturlige visningsretning. Forhåndsvisningen er tilpasset den midterste kolonne; klik for at åbne tegningen i fuld opløsning med alle mål.

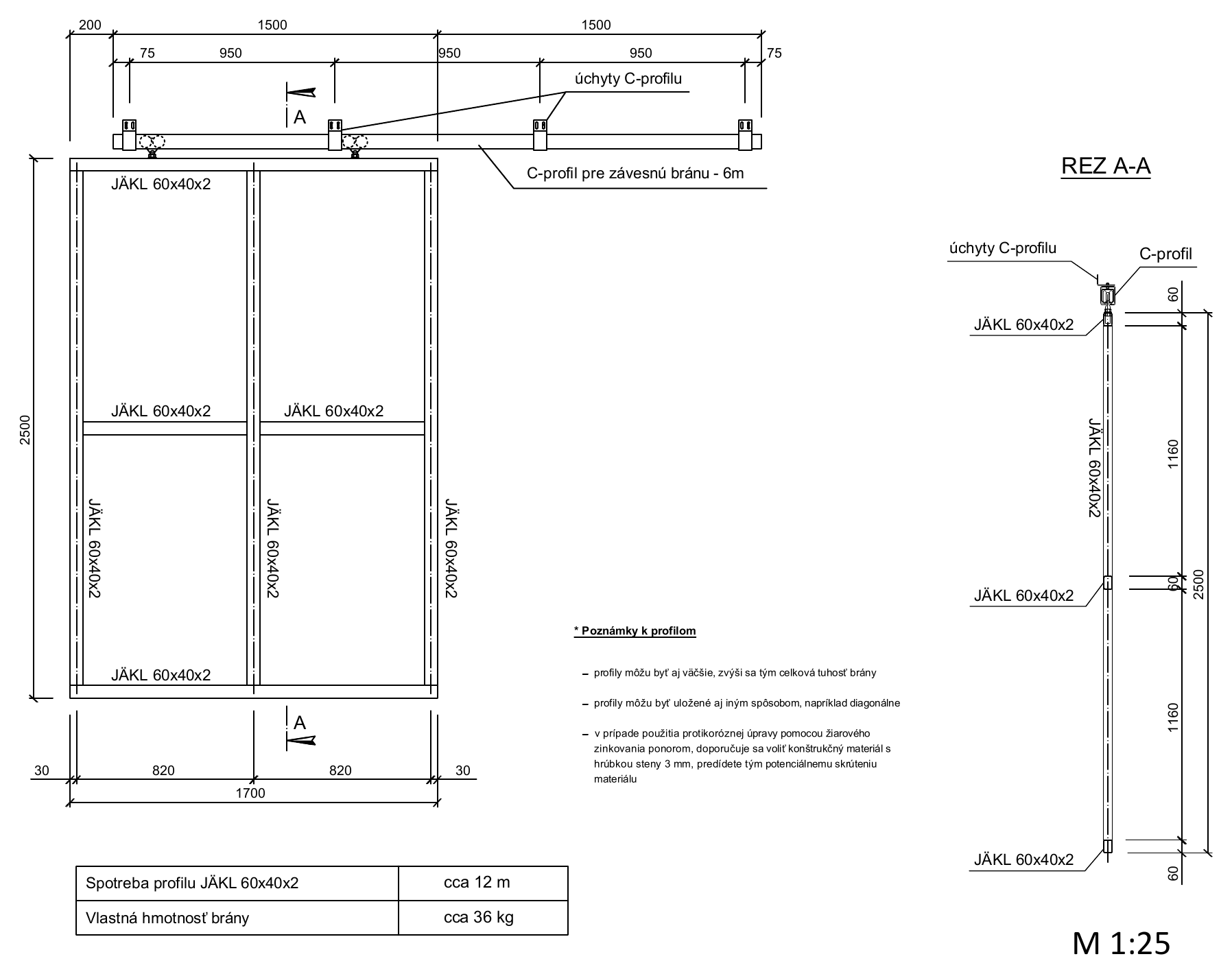

Hængeport med en fri åbning på 1,5 × 2,5 m
- Ramme 1 700 × 2 500 mm
- Profil JÄKL 60 × 40 × 2 mm
- Profilforbrug ca. 12 m
- Egenvægt ca. 36 kg

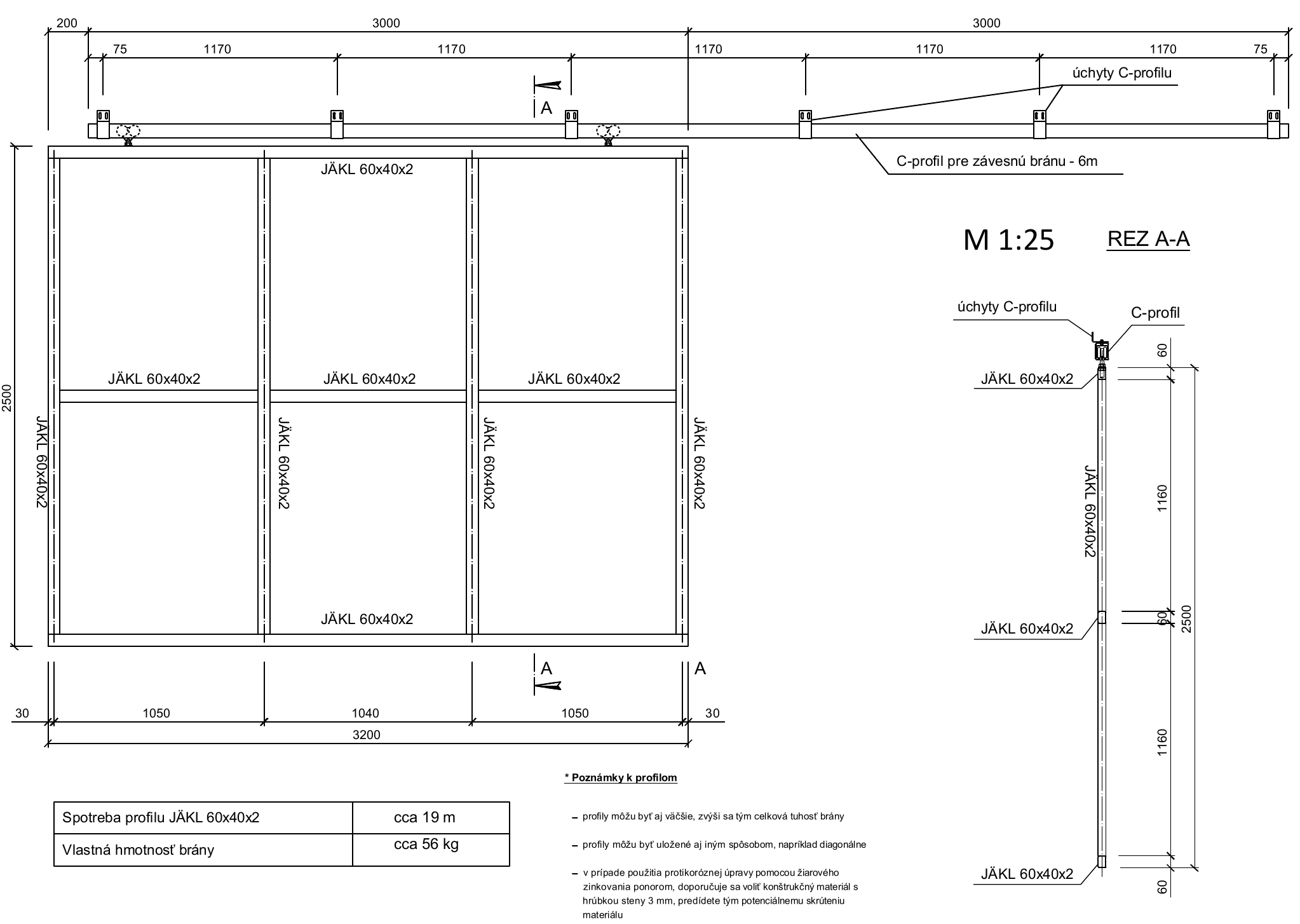

Hængeport med en fri åbning på 3,0 × 2,5 m
- Ramme 3 200 × 2 500 mm
- Profil JÄKL 60 × 40 × 2 mm
- Profilforbrug ca. 19 m
- Egenvægt ca. 56 kg

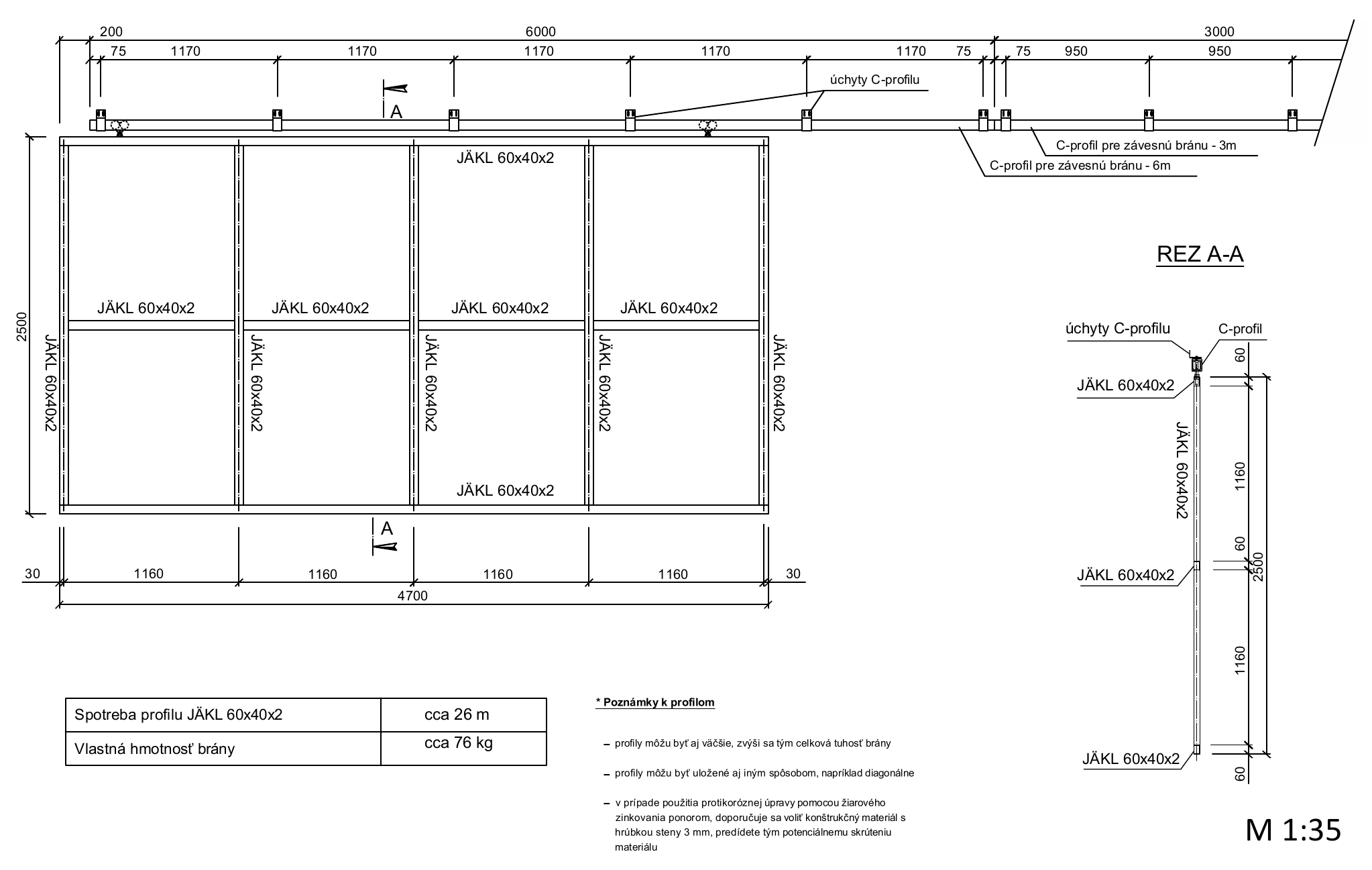

Hængende skydeport med en fri åbning på 4,5 × 2,5 m
- Ramme 4 700 × 2 500 mm
- Profil JÄKL 60 × 40 × 2 mm
- Profilforbrug ca. 26 m
- Egenvægt ca. 76 kg

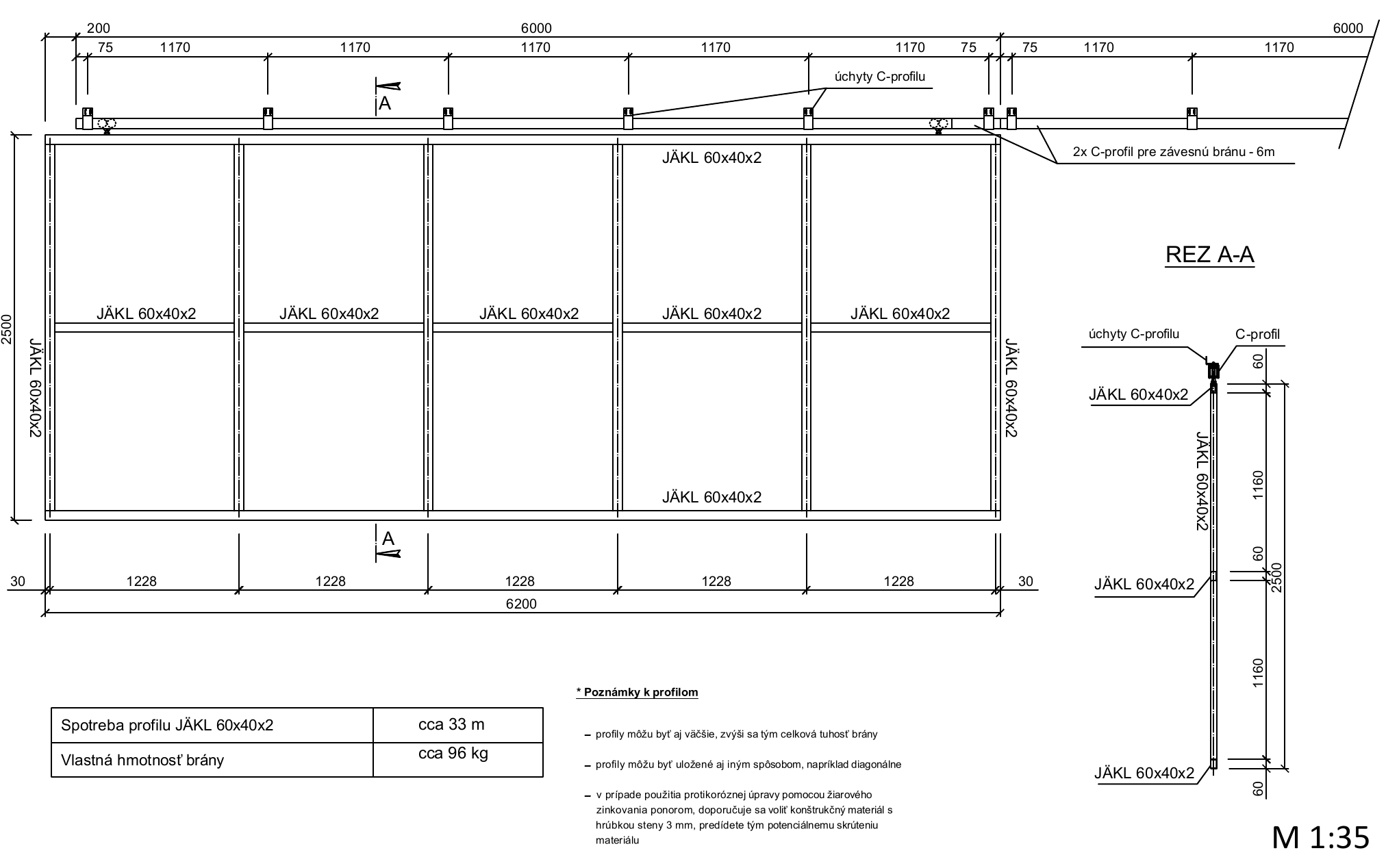

Hængende skydeport med en fri åbning på 6,0 × 2,5 m
- Ramme 6 200 × 2 500 mm
- Profil JÄKL 60 × 40 × 2 mm
- Profilforbrug ca. 33 m
- Egenvægt ca. 96 kg
Bemærkning om profiler: Profilerne kan være større eller placeres på en anden måde, f.eks. diagonalt. Ved varmforzinkning anbefaler manualen konstruktionsmateriale med en godstykkelse på 3 mm for at begrænse risikoen for vridning. Ved en anden løsning kan der også anvendes en tyndere profilvæg, hvis det efter en teknisk vurdering giver mening i forhold til den konkrete ports mål, vægt og stivhed.
De angivne mål er kun vejledende. Den hængende skydeport kan også projekteres i andre mål, og konstruktionen kan svejses af andre firkantrør. Ved atypiske mål eller en tungere portbeklædning anbefaler vi, at profil, antal løbevogne og forankringsmetode kontrolleres i forhold til den konkrete situation.
Bestilling og rådgivning
» Spørg om en teknisk løsning
Hvis du ikke har fundet den information, du leder efter, kontakt os. Vi rådgiver dig om valg af C-profil, beslag, løbevogne, bundstyr og tilbehør til hængende skydeporte.
Oplysninger, vi skal bruge for at vælge de rette produkter til dig
- åbningens frie bredde og højde,
- hele portbladets mål og den anslåede vægt inklusive beklædning,
- et foto eller en skitse af stedet, hvor C-profilen skal forankres,
- oplysninger om, hvordan du ønsker at udføre bundstyringen.
Teknisk bemærkning: De viste eksempler er vejledende og erstatter ikke en fagpersons vurdering af den konkrete bærende konstruktion, forankringsmetode og monteringsforhold.
Udarbejdet af ingeniør Ján Kubíček.
Senest opdateret: 16. 9. 2026.
