Forankring af skydeport
Forankringen af skydeporten er:
- nødvendig for, at skydeporten fungerer og bevæger sig korrekt
- sikrer ikke kun, at portbladet bevæger sig lige, men også at det er i lod
- overfører de kræfter, som portbeslaget udsættes for, til betonfundamentet og skal derfor dimensioneres korrekt

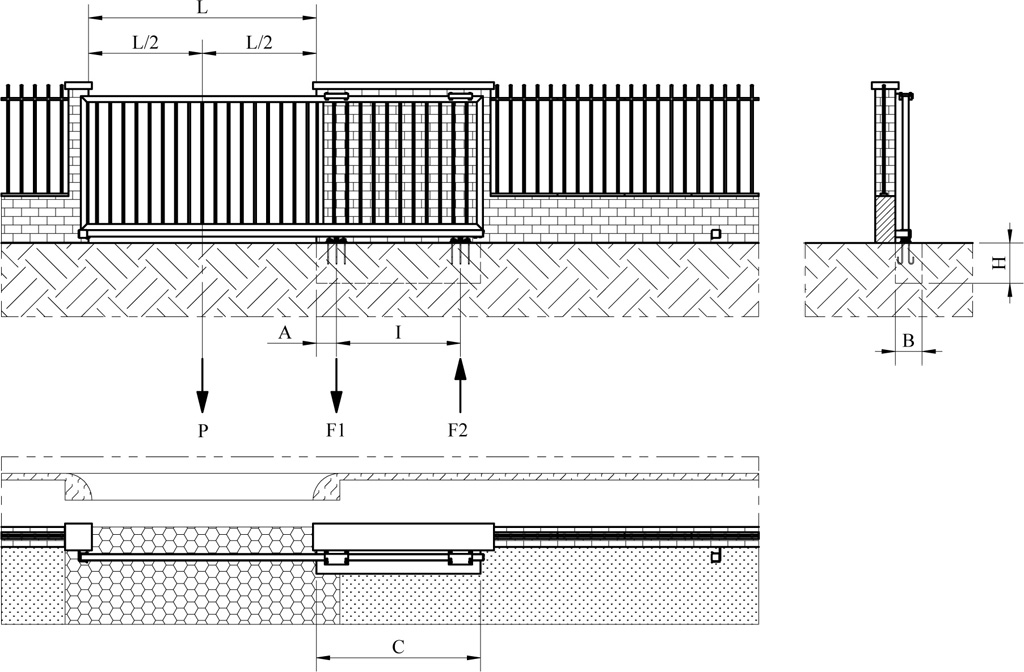

Forklaring til tegningen:
A – afstanden mellem midten af rullebeslag 1 og indkørslens begyndelse L (i m)
B – betonfundamentets bredde (i m)
C – betonfundamentets længde (i m)
H – betonfundamentets dybde (i m)
I - afstanden mellem midten af rullebeslagene (i m)
L – portens passagebredde (i m)
L/2 – halvdelen af passagebredden L (i m)
P – portens vægt, der virker midt på passagebredden
F1 – trykkraften, der virker på rullebeslag 1 (i kg)
F2 – trækraften, der virker på rullebeslag 2 (i kg)
Y – betonens massefylde (densitet) (2400kg/m3)
W – betonfundamentets vægt (i kg)
Beregning af den maksimale belastning på rullebeslag F1 og F2
Formel
Eksempel
Beregning af afstanden I mellem midten af rullebeslagene
Formel
Eksempel
Beregning af betonfundamentets vægt W og længde C
Formel
Eksempel
Under udarbejdelse. Hvis du har brug for rådgivning, kan du skrive til os på [email protected].
