Jeg har ikke meget plads til en selvbærende skydelåge. Hvilke muligheder har jeg?
Har du ikke plads nok langs hegnet til at skubbe en fritbærende port til side? Det afgørende er, om der mangler plads til udliggeren, til hele portbladet, eller om porten skal dreje om et hjørne, når den åbnes. Vælg den løsning, der passer, ud fra dette.
Find hurtigt den rette løsning til din grund
Uden skinne i indkørslen
- Der mangler plads til udliggeren: Intelligate.
- Portbladene skal skydes ind ved siden af hinanden: teleskopisk fritbærende port.
- Du har plads på begge sider af indkørslen: to modgående porte.
Med skinne i indkørslen
- Der er plads til hele portbladet, men ikke til udliggeren: klassisk skinneport.
- Du har brug for mindre plads til at skubbe porten til side: teleskopisk skinneport.
- Porten skal dreje om et hjørne: buet Radius-port.
En anden mulighed er at reducere den nødvendige indkørselsbredde. Du finder en forklaring på udliggeren og et vejledende regneeksempel i afsnittet Hvor meget plads kræver en klassisk fritbærende port?.
Det skal du måle først
- Indkørslens bredde: Den frie åbning, som porten skal frigøre, når den er åben.
- Plads til at skubbe porten til side: Afstanden fra indkørslens kant til den nærmeste forhindring. Mål både venstre og højre side.
- Plads langs hegnet: Ved en teleskopport skal der også være plads til portbladene, når de er skudt ind ved siden af hinanden.
- Grundens form og overflade: Markér hjørner, hældninger, lave mure og steder, hvor skinnen kan løbe.
Fritbærende løsninger uden skinne i indkørslen
1. Fritbærende port med kort udligger, Intelligate
Hvornår skal du overveje den? Du ønsker en fritbærende port, men har ikke længere plads til en almindelig udligger.
Intelligate bruger en særlig teleskopisk løbevogn og en anderledes fordeling af kræfterne. Derfor kan den fritbærende port have en væsentligt kortere udligger og stadig fungere uden skinne i indkørslen.
Vær opmærksom på: Vælg den konkrete løsning ud fra indkørslens bredde, portens vægt og målene, der kræves for at åbne den helt.
2. Teleskopisk fritbærende port
Hvornår skal du overveje den? Du har brug for mindre plads til at skubbe porten til side og vil bevare en indkørsel uden skinne.
Porten består af to eller tre fritbærende portblade. Når porten åbnes, bevæger de sig samtidig og skydes ind ved siden af hinanden til den ene side. Dermed kræves der mindre plads end til en almindelig fritbærende port i ét stykke.
Vær opmærksom på: Du skal også have plads til udliggere, løbevogne og overlap mellem de enkelte portblade. Teleskopmekanismen skal synkronisere portbladenes bevægelser. Fastlæg den nødvendige plads ud fra tegningen til det valgte sæt, ikke ved blot at dividere indkørslens bredde med antallet af portblade.
3. To modgående fritbærende porte
Hvornår skal du overveje dem? Du har ikke plads nok på den ene side, men kan udnytte pladsen på begge sider af indkørslen.
Indkørslen deles mellem to fritbærende porte. Den ene skydes til venstre, den anden til højre. Hvis åbningen deles ligeligt, dækker hver port halvdelen af indkørslen.
Vær opmærksom på: Hver port kræver sin egen udligger, løbevogne og sokkel. Ved automatisering skal du vælge motorer, der understøtter synkronisering af modgående porte, og kontrollere tilslutningen for de konkrete modeller.
Løsninger med skinne i indkørslen
4. Klassisk skinneport
Hvornår skal du overveje den? Der er plads til hele portbladet langs indkørslen, men der er ikke længere plads til en fritbærende ports udligger.
Porten kører på hjul langs en skinne og behøver derfor ingen udligger. Når porten åbnes, skydes hele portbladet dog stadig til side i en lige linje.
Vær opmærksom på: Skinnen løber gennem indkørslen og langs portens bane, når den skydes til side. Læg ekstra plads til føring, stop og montering til portbladets mål, som angivet i det konkrete design.
5. Teleskopisk skinneport
Hvornår skal du overveje den? Du har ikke plads til at skubbe hele portbladet til side, og en skinne i indkørslen passer dig fint.
To, tre eller fire portblade skydes ind ved siden af hinanden, når porten åbnes. I modsætning til en teleskopisk fritbærende port bæres portbladene af hjul, der kører på skinner, så der er ikke behov for fritbærende udliggere.
Vær opmærksom på: Ud over pladsen til at skubbe porten til side skal du have plads til portblade, der kører parallelt, og deres føring. Flere dele kan gøre den åbne port kortere, men det betyder flere komponenter og en mere kompliceret montering. Fastlæg de præcise mål ud fra tegningen til det valgte sæt.
Vælg komponenter efter antallet af dele: todelt, tredelt eller firedelt teleskopisk skinneport.

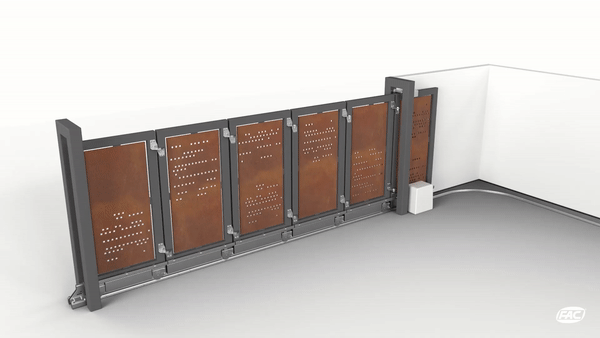

6. Buet skinneport Radius
Hvornår skal du overveje den? Porten kan ikke skydes lige langs hegnet, men den kan fortsætte rundt om et hjørne ind mod grunden.
Radius består af flere segmenter, der er forbundet med hængsler. Når porten åbnes, følger segmenterne en buet skinne og drejer gradvist rundt i en bue. I modsætning til en teleskopport skydes delene ikke ind ved siden af hinanden, men fortsætter efter hinanden langs skinnens bane.
Vær opmærksom på: Hele portens bane skal være fri, også buen og området bag den. Skinnens radius afgør, hvilken segmentlængde der passer, og hvilke hjul og føringer du skal vælge.
7. Reducer den nødvendige indkørselsbredde
Hvis en smallere indkørsel passer dig, kan du gøre åbningen mindre med byggetekniske ændringer, for eksempel ved at forlænge hegnet. Porten dækker dermed en mindre bredde og kræver mindre plads, når den skydes til side.
En anden mulighed er at beholde åbningen og vælge en port, der ikke frigør den helt. I så fald skal du kun regne med den reelt frie bredde. Portbladet og dets fastgørelse må ikke være i vejen for køretøjets passage.
Andre typiske situationer ved opsætning af en skydeport
Hvor meget plads kræver en klassisk fritbærende port?
En fritbærende port har ud over den del, der dækker indkørslen, også balanceudlæg. Denne del bliver stående ved siden af gennemkørslen og gør det muligt at placere bærevognene. Derfor er den samlede længde af portbladet større end selve indkørslens bredde.
Udlægget og afstanden mellem vognene påvirker belastningen på bæresystemet og portens lette gang. Vælg målene ud fra det anvendte beslag, gennemkørslens bredde samt portens vægt og konstruktion. En kraftigere motor løser ikke i sig selv en uhensigtsmæssigt udformet mekanik.
Vejledende eksempel for en gennemkørsel på 4 m: med en koefficient på 1,4 og et tillæg på 0,2 m bliver portbladets samlede længde 4 m × 1,4 + 0,2 m = 5,8 m. Dette er et illustrativt regneeksempel for en klassisk fritbærende port, ikke et monteringsmål, der gælder for alle løsninger. Brug det ikke til Intelligate eller teleskopløsninger.
Sammenlign den tilgængelige plads med tegningen for det konkrete sæt, inden produktionen påbegyndes. Tag højde for overlap ved stolperne, føring, stop og motor.
Vi hjælper dig med at vælge den rette løsning
Lav en skitse med gennemkørslens bredde, den frie plads på begge sider og eventuelle forhindringer. Vedlæg et foto af indkørslen, den planlagte beklædning og portens omtrentlige vægt, hvis du kender den. Med disse oplysninger kan vi sammenligne egnede systemer og nødvendige komponenter.
