CAIS selvbærende sæt 73x61x3,5 til en skydeport med en passagebredde på 4,5 m, perforeret Fe-profil KIT DINO SBE 02
| Produktets tilgængelighed: | inden for 3 dage | Vi afsender normalt varerne inden for 3 dage. |
|---|
inden for 3 dage
2.901,12 kr. inkl. moms
| Vægt |
|---|
| 45 kg |
Beskrivelse af produktet CAIS selvbærende sæt 73x61x3,5 til en skydeport med en passagebredde på 4,5 m, perforeret Fe-profil KIT DINO SBE 02
CAIS-komponentsæt DINO SBE 02 til fremstilling af en selvbærende skydeport med en gennemkørselsbredde på op til 4,5m/325kg. Alle komponenter undtagen C-profilen er galvaniserede.
| Sættet CAIS-DINO-SBE-02 indeholder: | ||||
|---|---|---|---|---|
|
1 × | C-profil 73x61x3,5mm med huller til fastskruning, Fe, 6m | CAIS-STAGE-SB-6 | |
|
C-skinne, der skrues fast på undersiden af porten, og som gør det muligt for porten at køre på løbevogne, der er forankret i betonfundamentet. Uden overfladebehandling, råjern.
|
Detaljer
|
|||
|
2 × | Vogn med otte lejeruller, SPEED SE | CAIS-SPEED-SE | |
|
Vogn af galvaniseret stål med 8 metalhjul. |
Detaljer
|
|||
|
1 × | Nederste indkørselsrampe – til C-profil 73x61x3,5 | CAIS-RUN-S | |
|
Den nederste indkørselsrampe til skydeporten skubbes ind i C-profilen og fastgøres til den med en trykplade. Rampens indløb føres ind i det nederste anslag, som aflaster porten, når den er lukket. |
Detaljer
|
|||
|
1 × | Nederste anslag til C-profil 73x61x3,5 | CAIS-LAST-S | |
|
Stoplomme monteret nederst på anslagsstolpen. Aflaster tryk- og trækkræfterne, der påvirker løbevognene, når porten lukkes. |
Detaljer
|
|||
|
1 × | Dækkappe til C-profil 73x61x3,5 | CAIS-PILOT-SN | |
|
Endekappen til C-profilen på skydeporten monteres ved begyndelsen og eventuelt også ved enden af C-skinnen. Den skubbes ind i C-profilen og fastgøres med en trykplade. |
Detaljer
|
|||
|
1 × | Dækkappe til C-profil 73x61x3,5 med beslag til indkørselsrampen | CAIS-PILOT-SR | |
|
Endestykket CAIS PILOT SR til C-profilen på en skydeport monteres i starten af den førende C-profil. Endestykket fastgøres på portanslaget CAIS RUN S. |
Detaljer
|
|||
|
1 × | Monteringsvejledning til selvbærende sæt |
Download
|
|
|
Monteringsvejledning med illustrerede ledningsdiagrammer og anvisninger til programmering og parring af fjernbetjeninger. |
||||
Sæt med skruer og nittemøtrikker til fastgørelse
Fordele og egenskaber ved CAIS DINO SBE 02-sættet
- Nem montering takket være gennemtænkte detaljer og hurtig installation ved at skrue C-profilen fast på konstruktionen, så det ikke er nødvendigt at svejse C-profilen fast
- Monteringsskruer og nittemøtrikker medfølger til fastgørelse af C-profilen på konstruktionen gennem hullerne i C-profilen, som er placeret med mindst 400 mm mellemrum
- C-profil i ubehandlet stål uden overfladebehandling, med serienummer og 100 % testet sammen med vognene – præcis som et skud.
- Lejer i høj kvalitet til vognene. Hjulenes centre på vognene er boret, ikke laserskåret
- Testet fra -37 °C til +50 °C
- Tysk stål. Japanske robotter, fremstillet i Tjekkiet

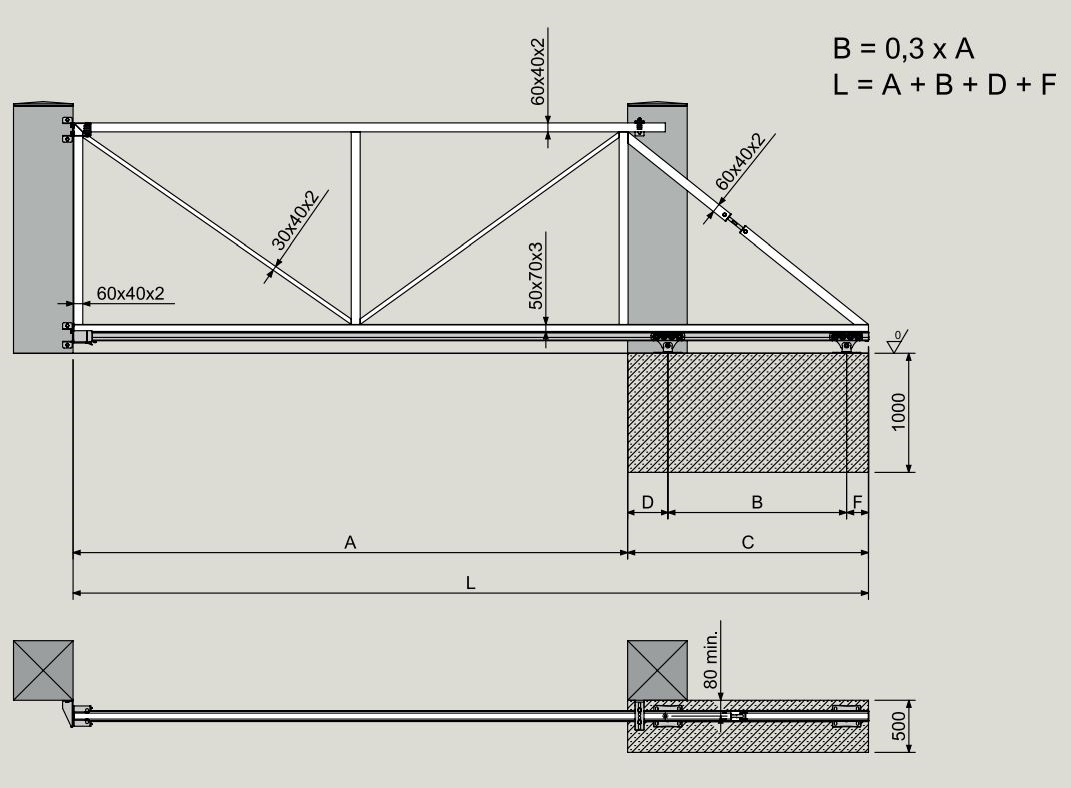

Eksempel på, hvordan CAIS DINO SBE 02-sættet kan bruges til fremstilling af en selvbærende skydeport

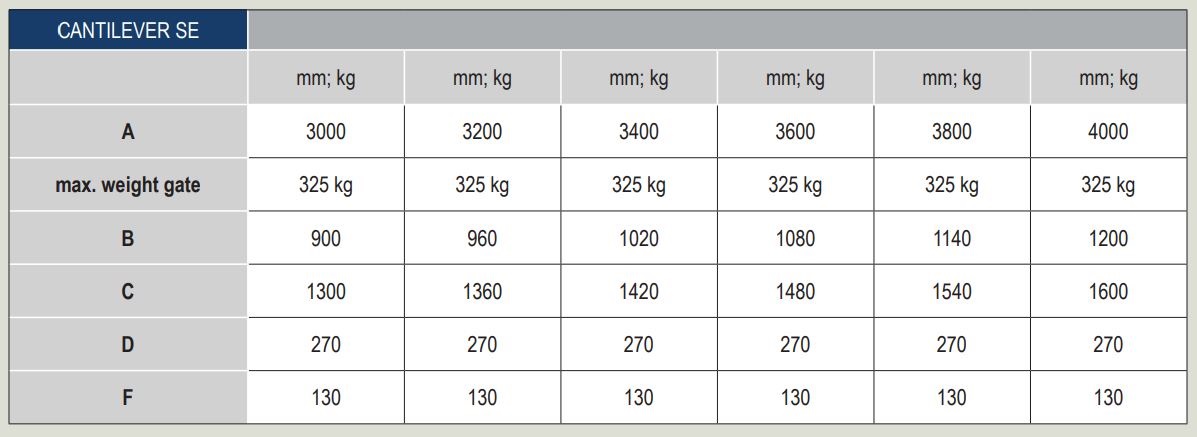

Sættet er egnet til en passagebredde på op til 4,5 m og en samlet portvægt på 325 kg. På den følgende tegning vises målene for eksempler på passagebredder samt forslag til passende konstruktionsprofiler. Tabellen nedenfor viser målene for hver passagebredde for en selvbærende skydeport.

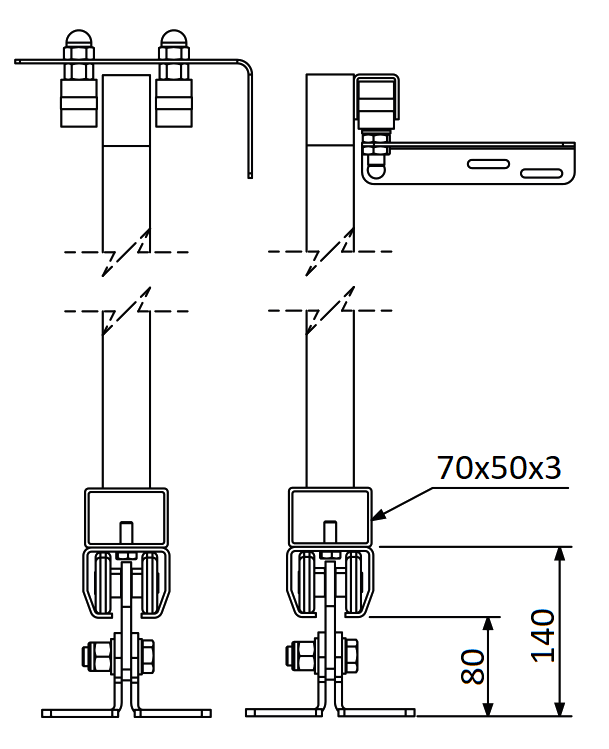

Tværsnit af porten med vogne og føring:
Producentens originale kode: CAIS KIT DINO SBE 02 1710047
