CAIS selvbærende sæt 95x86x5 til skydeport med en gennemkørselsbredde på 8 m, perforeret Zn-profil
| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
På lager
9.276,57 kr. inkl. moms
| Vægt |
|---|
| 155 kg |
Beskrivelse af produktet CAIS selvbærende sæt 95x86x5 til skydeport med en gennemkørselsbredde på 8 m, perforeret Zn-profil
Komponentsæt CAIS til fremstilling af en selvbærende skydeport med en gennemkørselsbredde på op til 8m/700kg. Alle sættets komponenter er galvaniserede.
| Sættet CAIS-DEMO-MZE-33 indeholder: | ||||
|---|---|---|---|---|
|
2 × | C-profil 95x86x5mm med huller til fastskruning, Zn, 6m | CAIS-STAGE-MZ-6 | |
|
C-føringsprofil, der skrues fast under porten, og som porten kører på via løbevogne, der er forankret i betonfundamentet. Galvaniseret overfladebehandling.
|
Detaljer
|
|||
|
2 × | Vogn med 8 lejeruller | CAIS-SPEED-ME | |
|
Vogn af galvaniseret stål med 8 metalhjul. |
Detaljer
|
|||
|
1 × | Nederste indkørselsrulle – til C-profil 95x86x5 | CAIS-RUN-M | |
|
Den nederste indkørselsrulle til skydeporten skydes ind i C-profilen og fastgøres til den med en trykplade. Rullen kører ind i det nederste anslag for at aflaste porten, når den lukkes. |
Detaljer
|
|||
|
1 × | Nederste anslag til C-profil 95x86x5 | CAIS-LAST-M | |
|
Endestopskoppen er placeret nederst på anslagsstolpen. Aflaster tryk- og trækkræfterne, der påvirker løbevognene, når porten lukkes. |
Detaljer
|
|||
|
1 × | Dækkappe til C-profil 95x86x5 | CAIS-PILOT-MN | |
|
Endekappen til C-profilen til skydeporten monteres i begyndelsen og eventuelt også i enden af styre-C-profilen. Den skubbes ind i C-profilen og fastgøres til den med en trykplade. |
Detaljer
|
|||
|
1 × | Endekappe til C-profil 95x86x5 med fastgørelse til indkørselsrampen | CAIS-PILOT-MR | |
|
Dækkappen CAIS PILOT MR til C-profilen på en skydeport monteres i begyndelsen af styre-C-profilen. Dækkappen fastgøres på portanslaget CAIS RUN M. |
Detaljer
|
|||
|
1 × | Øverste føring med to ruller til skydeporte | CAIS-FRM2 | |
|
Portstyring til vertikal stabilisering af porten på tværs. |
Detaljer
|
|||
Sæt med skruer og nittemøtrikker til fastgørelse
FORDELE OG EGENSKABER VED CAIS-SÆTTET
- Nem montering takket være gennemtænkte detaljer og hurtig installation, fordi C-profilen skrues fast på konstruktionen, så det ikke er nødvendigt at svejse C-profilen fast.
- Monteringsskruer og nitte-møtrikker medfølger til fastgørelse af C-profilen på konstruktionen gennem hullerne i C-profilen, som sidder med mindst 400mm mellemrum.
- Varmgalvaniseret C-profil, 270g/m2, med serienummer og 100 % testet sammen med vognene – præcis som et urværk.
- Lejer af høj kvalitet i vognene. Hjulenes centre i vognene er borede, ikke laserskårne.
- Testet fra -37°C til +50°C
- Tysk stål. Japanske robotter. Fremstillet i Tjekkiet.
EKSEMPEL PÅ, HVORDAN SÆTTET KAN ANVENDES TIL FREMSTILLING AF EN SELVBÆRENDE SKYDEPORT

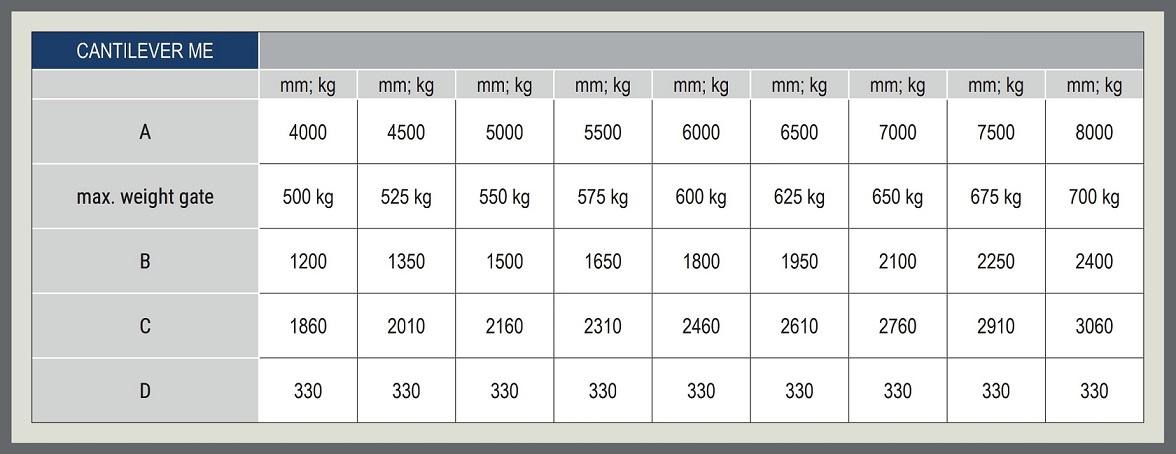

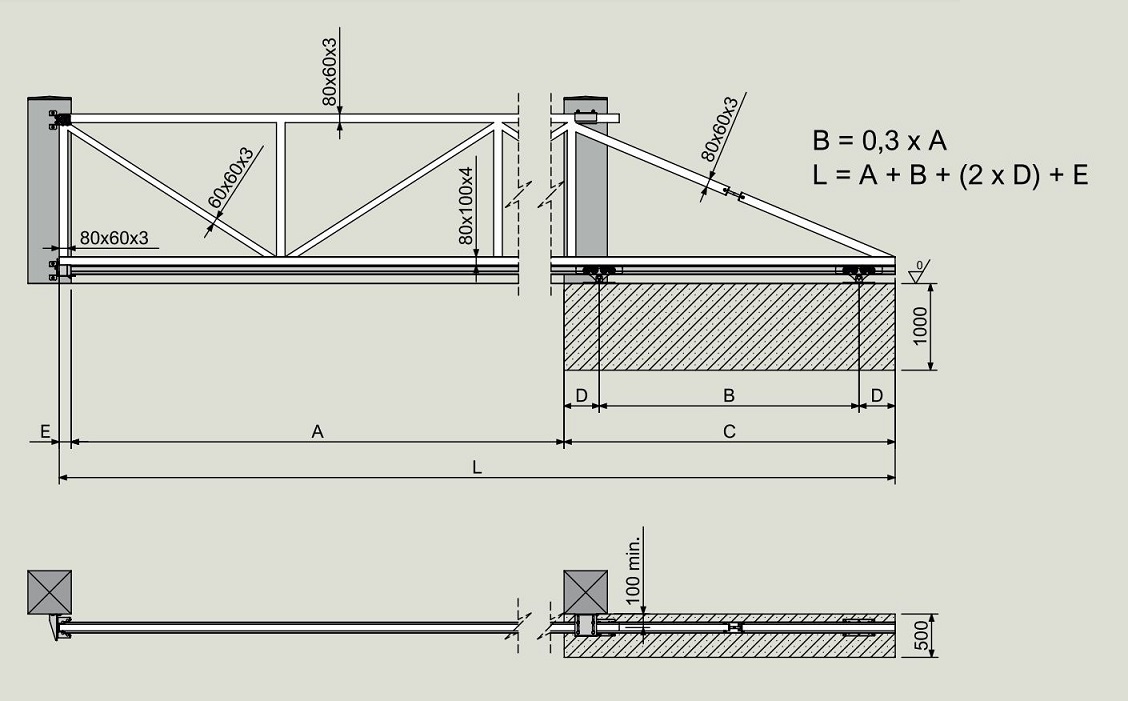

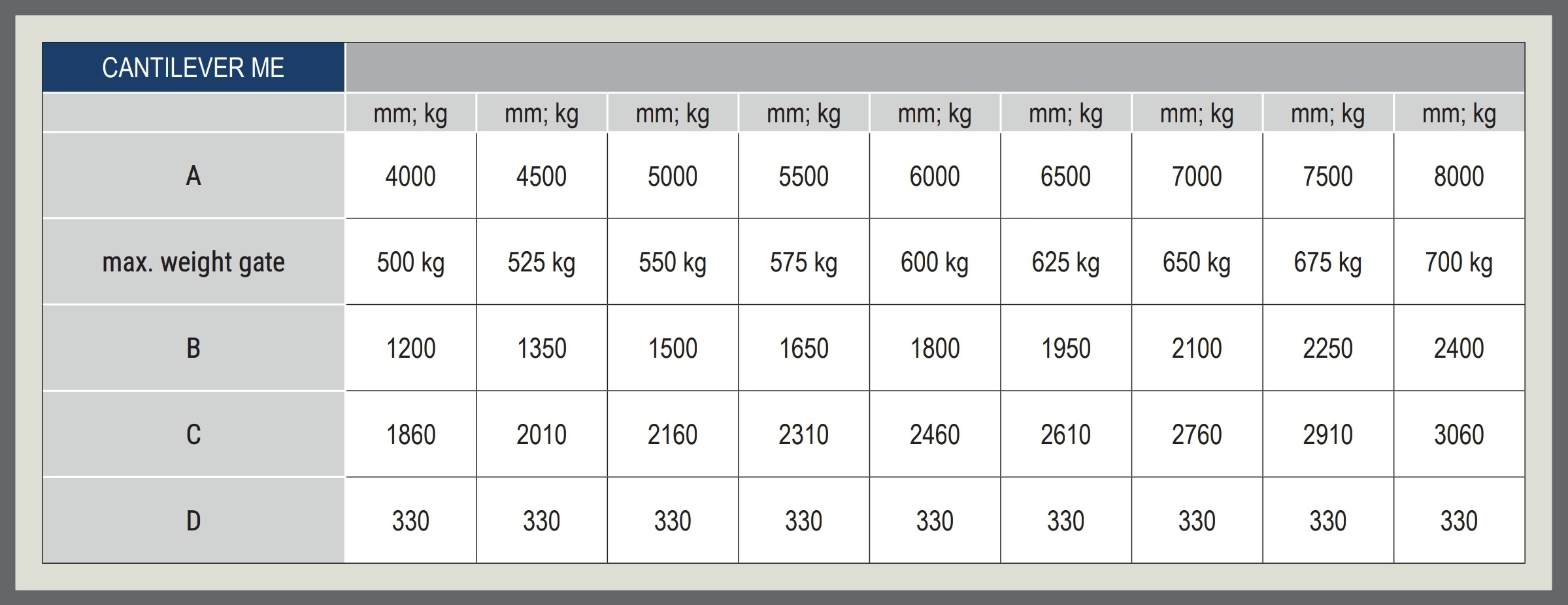

Sættet passer til en gennemkørselsbredde på op til 8m og en samlet portvægt på 700 kg. På den følgende tegning ses målene for forskellige gennemkørselsbredder samt forslag til egnede konstruktionsprofiler. Tabellen nedenfor viser målene for hver gennemkørselsbredde på den selvbærende skydeport.

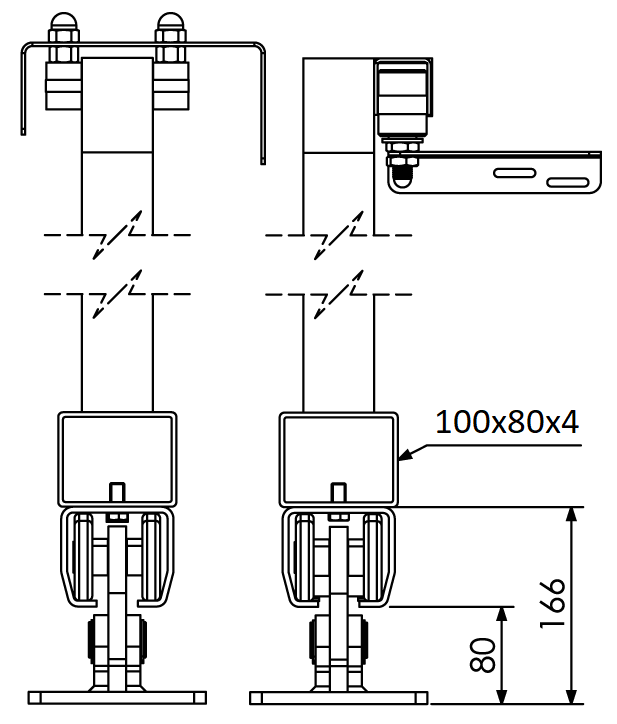

TVÆRSNIT AF PORT MED VOGNE OG STYR
