Beskrivelse af produktet CAME BKV15AGS – separat motor til skydeport op til 1500 kg (A)
CAME BKV15AGS-drev er beregnet til skydeporte en vægt på op til 1500 kg og en fløjlængde på op til 20 m. Den har en elektromekanisk stopkontakt. Drevet er ikkereversibelt. Detaljerede tekniske egenskaber ». Download manual ».
CAME BKV15AGS, kode 801MS-0300, er en motor til store skydeporte med en portfløj på op til 1 500 kg og 20 m i længden. Den har en 36 V DC-motor, grafisk display, fire kablede sikkerhedsindgange og mekaniske endestopkontakter. Nettilslutningen er 230 V AC. Vurder bæreevne, længde og portens faktiske modstand samlet.
Montering, nettilslutning og idriftsættelse skal udføres af en kvalificeret tekniker. Afbryd strømforsyningen og eventuelle batterier, før du åbner enheden eller indsætter kort. Kontrollér mærkaten BKV15AGS, styrekortet ZBKN og FW/GUI-versionen i menuen Information. Indstillingerne nedenfor gælder for den grafiske menu med valget Motor type BKV1500. Brug den relevante vejledning ved en anden udførelse eller menu.

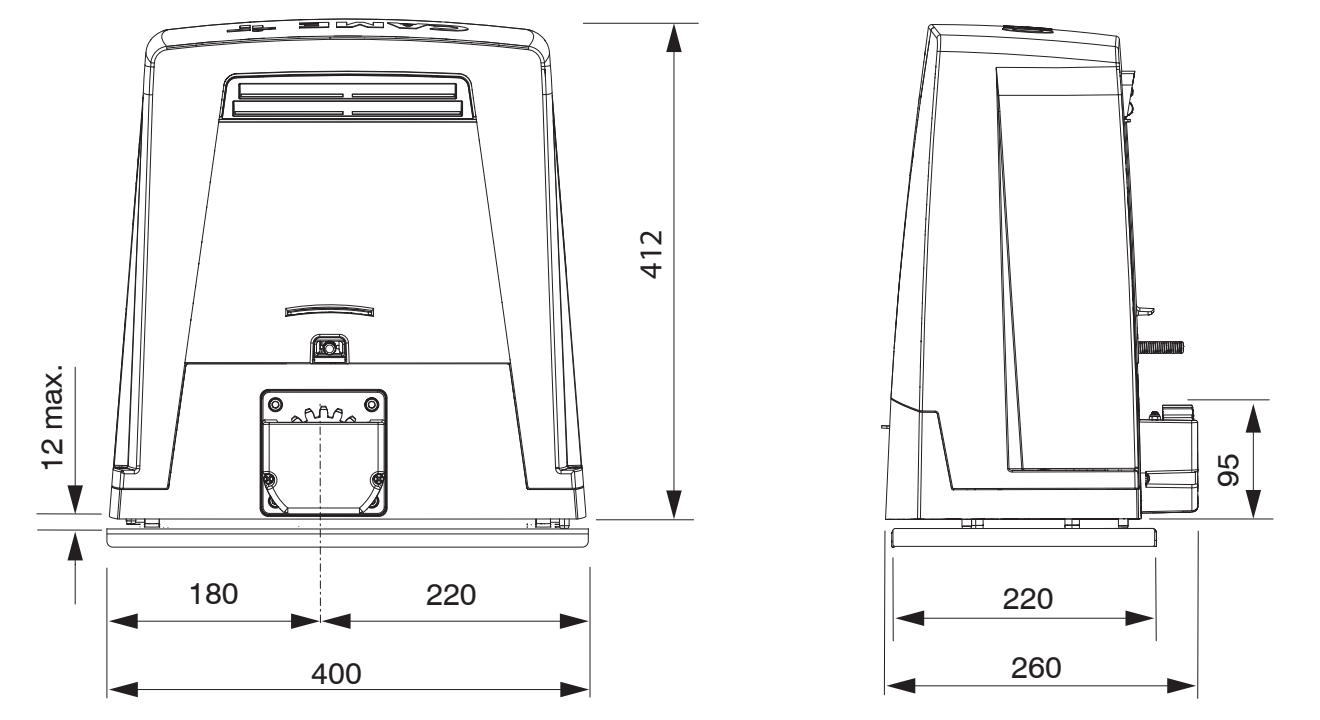

CAME BKV15AGS-motorenhed
Denne vejledning gælder for CAME BKV15AGS-motorenheden (A). Du finder et tilbud med tilbehør under CAME BKV15AGS-sættet.
Værdien 20 m er portfløjens maksimale længde; forveksl den ikke med den frie passagebredde. BKV15AGS bruger mekaniske endestopkontakter. Magnetiske endestopkontakter og et urkort, som er inkluderet i AGE-udgaverne, er ikke standardudstyr på AGS.
Tilbehør og tilslutningseksempler
Følgende enheder er konkrete eksempler på de viste tilslutninger. Kontrollér indholdet af motorenhedens emballage og at det medfølgende tilbehør stemmer overens med det konkrete tilbud; ved en anden type skal dens egen vejledning følges.
| Komponent | Eksempel/anvendelse |
|---|---|
| Fotoceller | CAME DIR10, 12/24 V AC/DC; rækkevidde 10 m, klemmer og test. |
| Blinklys | CAME KLED24, 24 V AC/DC, 2 W; tilslutning 10–E. |
| Radio | CAME AF43S og TOP-432EE, eksempel på fast kode 433,92 MHz; kontrollér, at kodningen stemmer overens med styrekortets indstillinger. |
| Tandstang | Tandstænger, modul 4 til denne model. |
| Betjening | Kontakter, trykknapper og læsere; potentialfrie NO-kommandoer og NC STOP i henhold til styrekortet. |
Montering af BKV15AGS
Kontrollér før montering, at porten kan bevæges let og jævnt manuelt gennem hele kørselsvejen. Porten og føringen skal være stabile og vandrette, uden risiko for at porten hopper af. Kontrollér, at der er faste stop i både åben og lukket position, og beskyt områder med risiko for klemning, fastklemning og indgreb i tandstangen. Fastgør motoren på et solidt underlag, beskyttet mod direkte vandstråler. Hvis portfløjen har en ganglåge, må porten kun køre, når lågen er forsvarligt sikret.

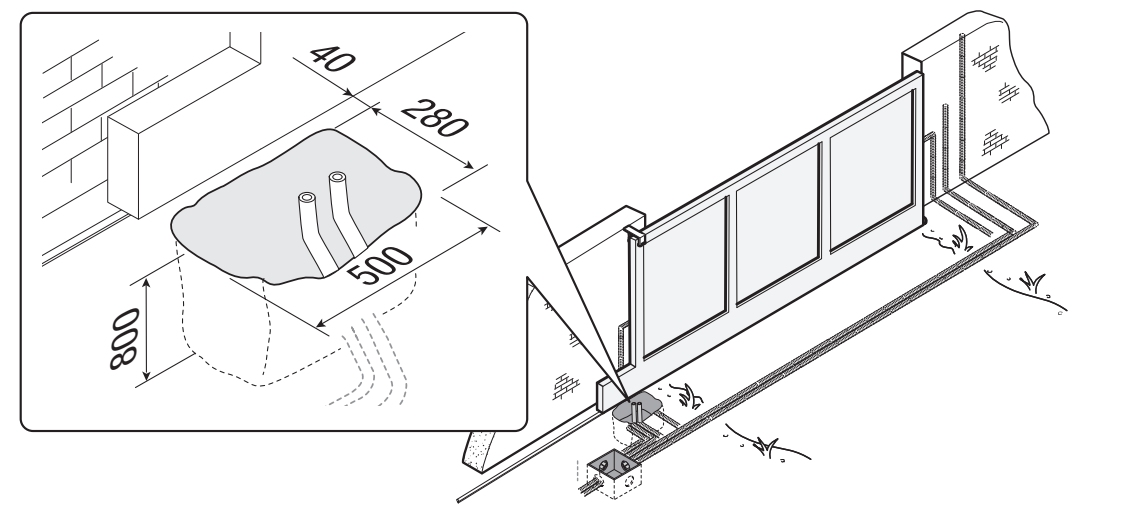

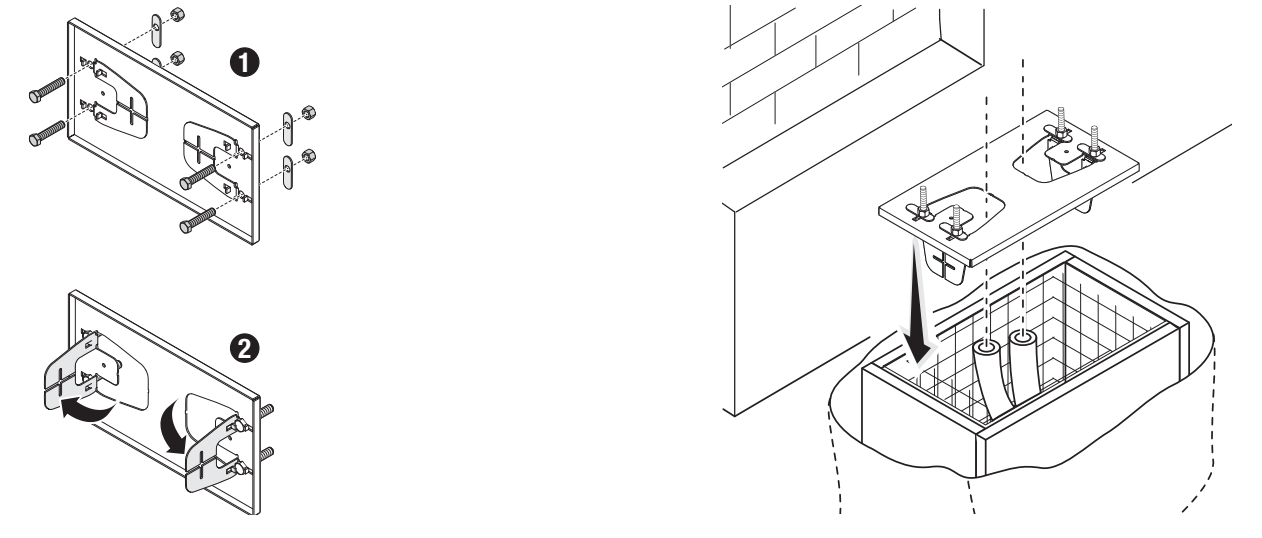

Fundament og ankerplade

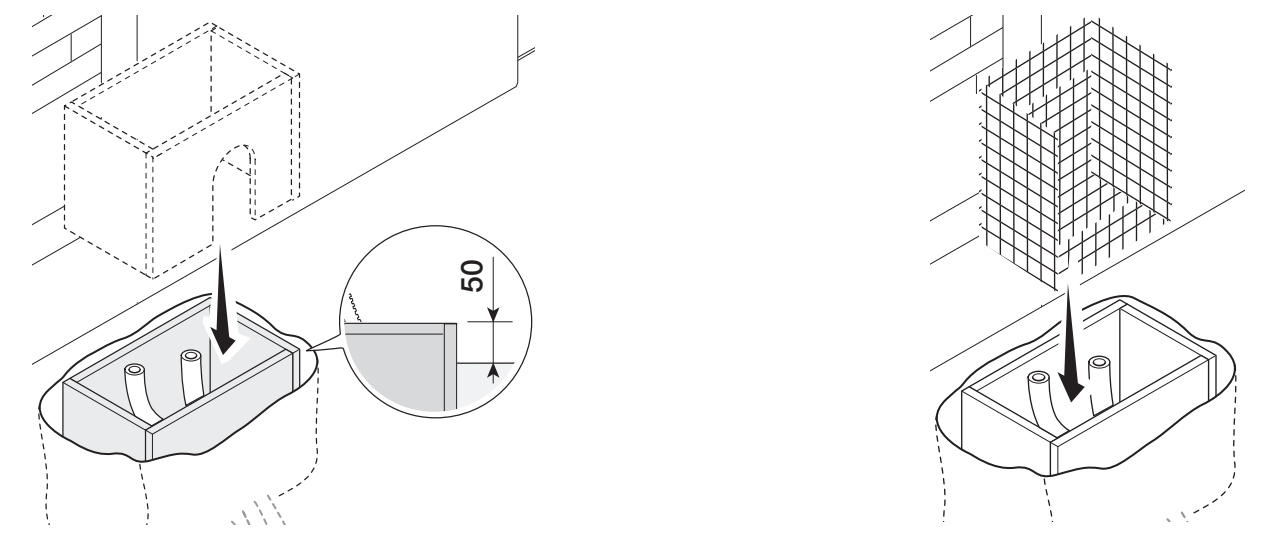

Producentens eksempel viser en udgravning på 500 × 280 mm, 800 mm dyb og kabelrør Ø 40 mm. Tilpas fundamentets mål til underlaget og den konkrete port; dette er et eksempel på montering, ikke en universel fundamentsplan. Forskallingen rager 50 mm over terræn og indeholder stålarmering.
Sæt de medfølgende M12-bolte i pladen, og fastgør dem med møtrikker. Undgå de præformede ankerbeslag, og placér pladen i armeringen. Kabelrørene skal føres gennem hullerne i pladen. Ret pladen præcist ind; gevindene skal rage op over betonen. Placeringen i forhold til tandstangen bestemmes af målene 76 og 96 mm vist i snittet. Lad betonen hærde i mindst 24 timer.

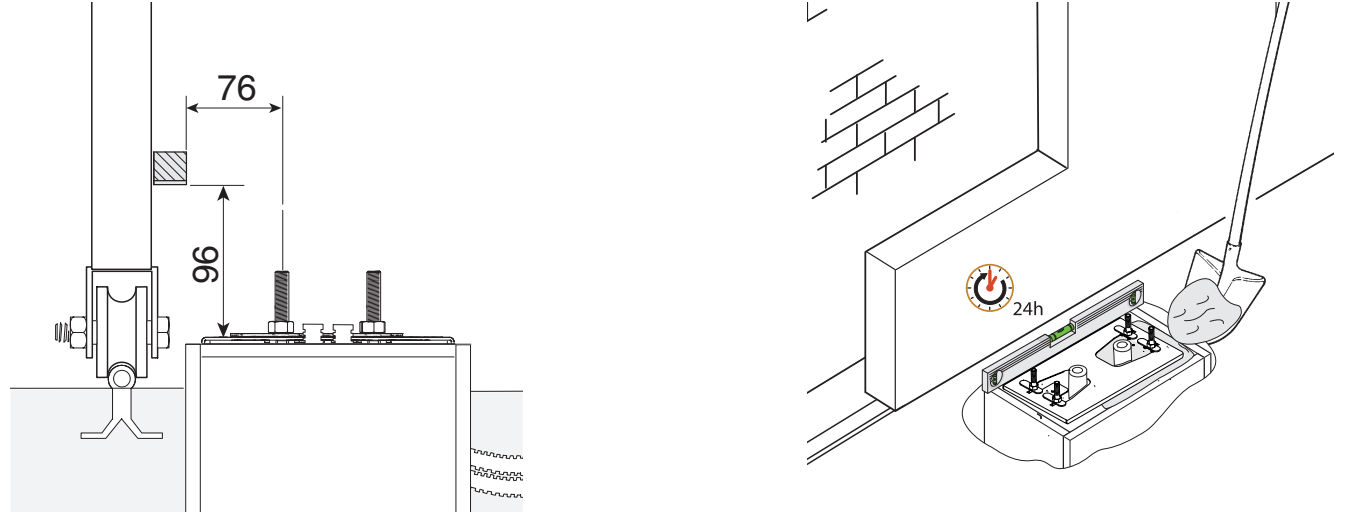

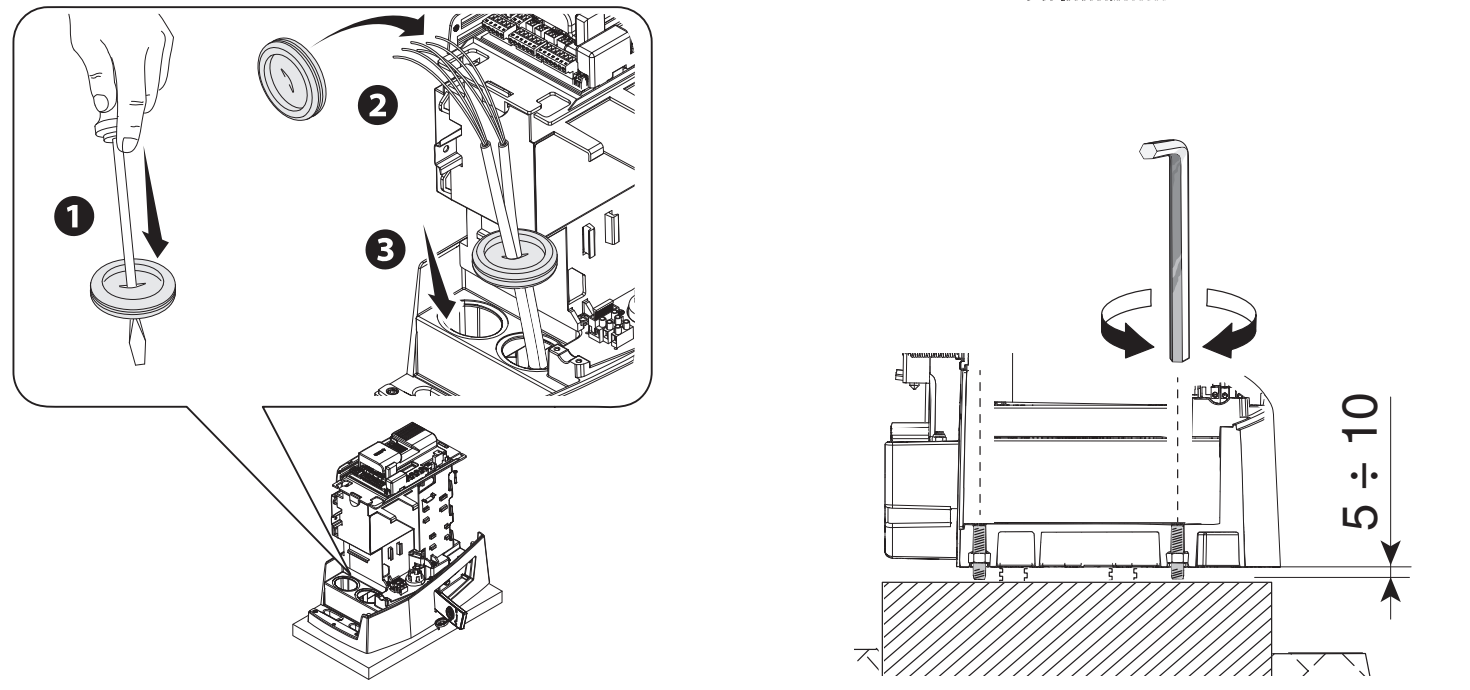

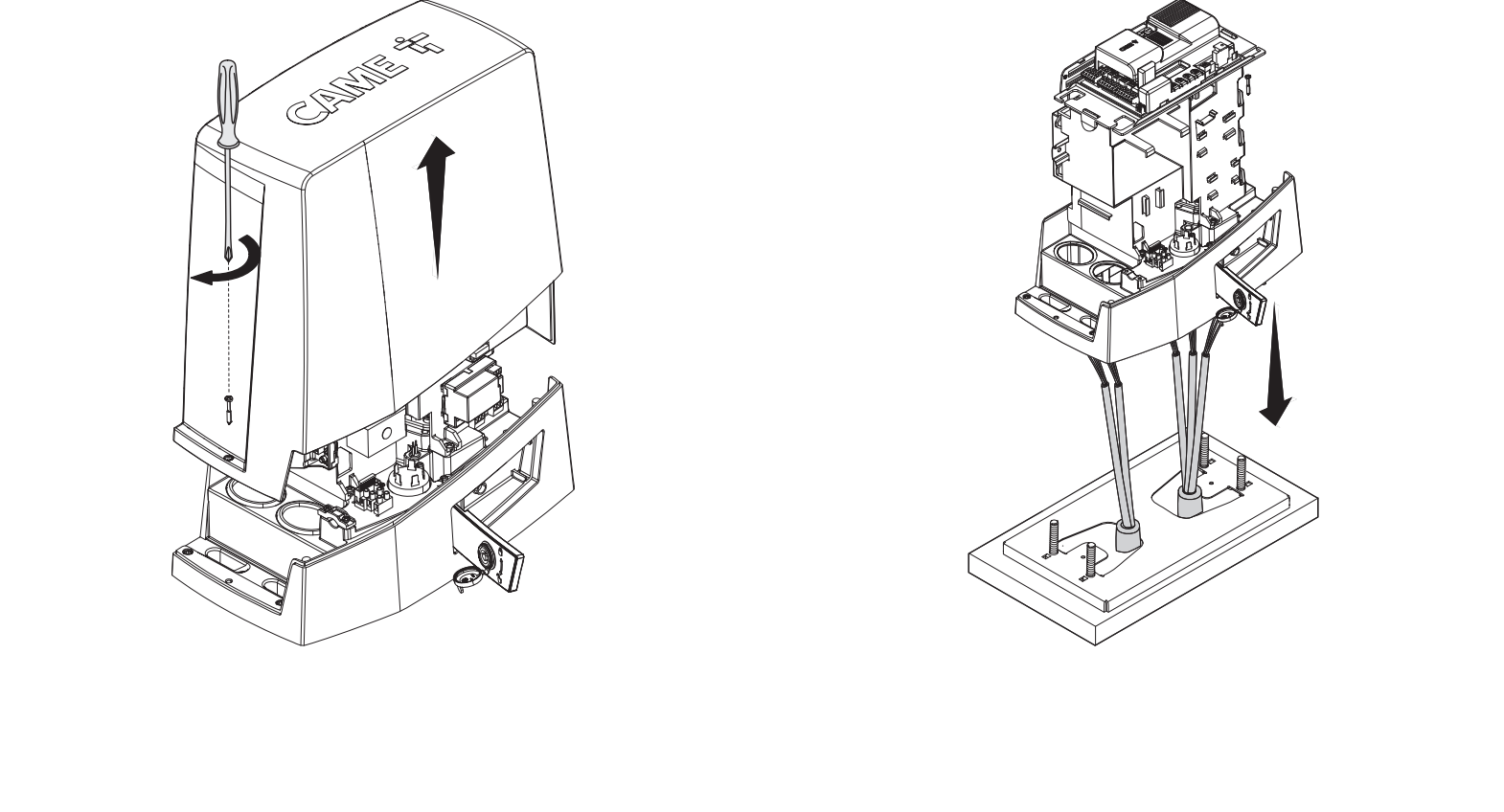

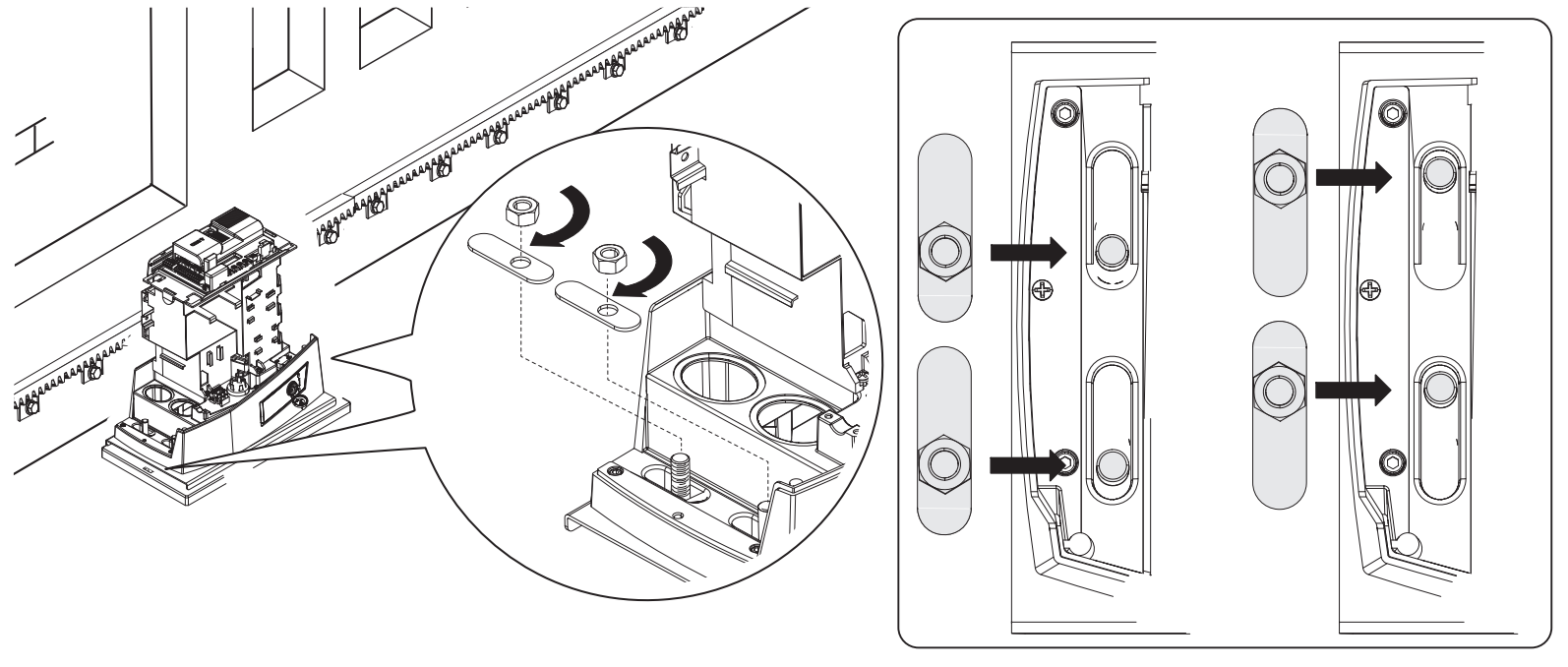

Montering og højdejustering
Fjern forskallingen, og fyld op omkring fundamentet. Fjern ankermøtrikkerne, og træk kablerne ca. 600 mm op over pladen. Fjern dækslet, og montér motoren; kablerne føres gennem undersiden og de tætnede kabelgennemføringer. Hæv motoren med gevindfødderne 5–10 mm, så der er plads til at justere indgrebet.

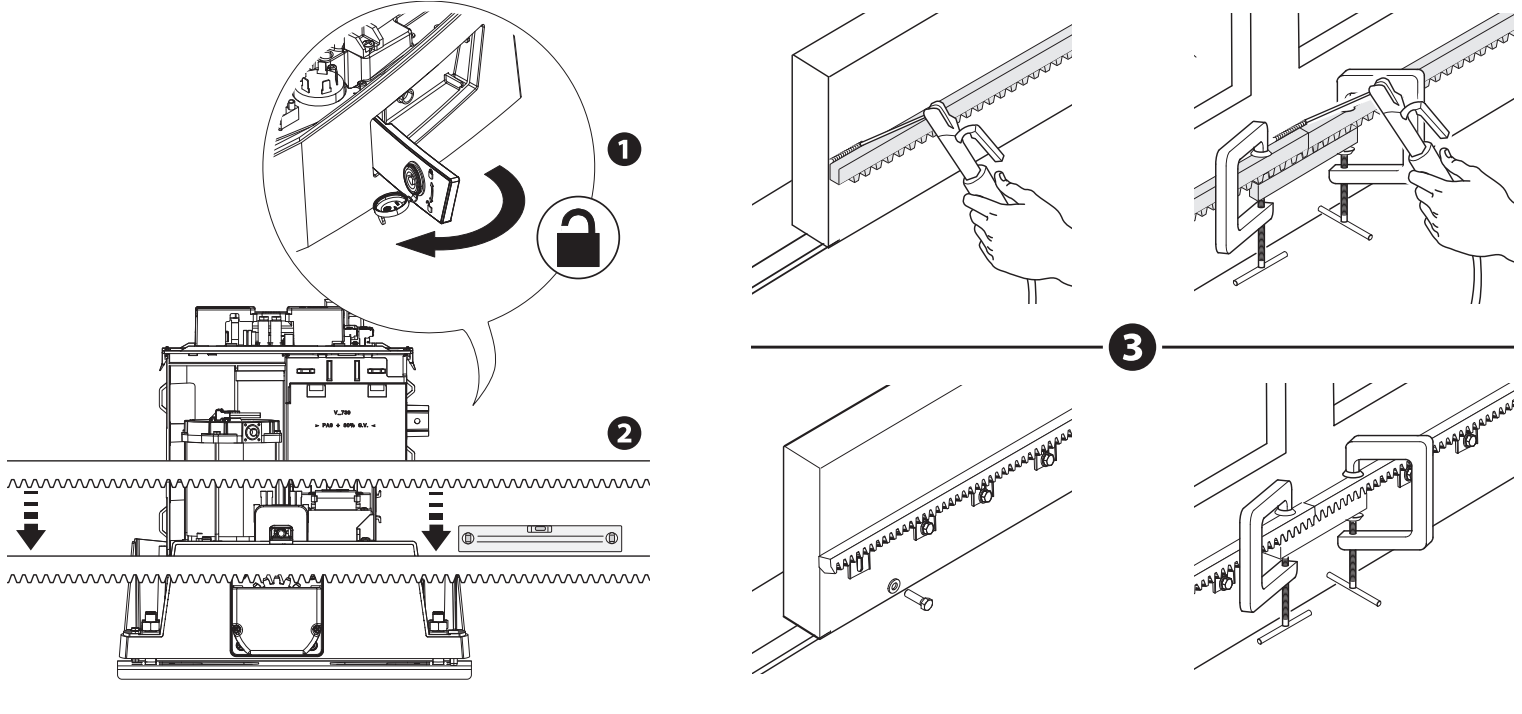

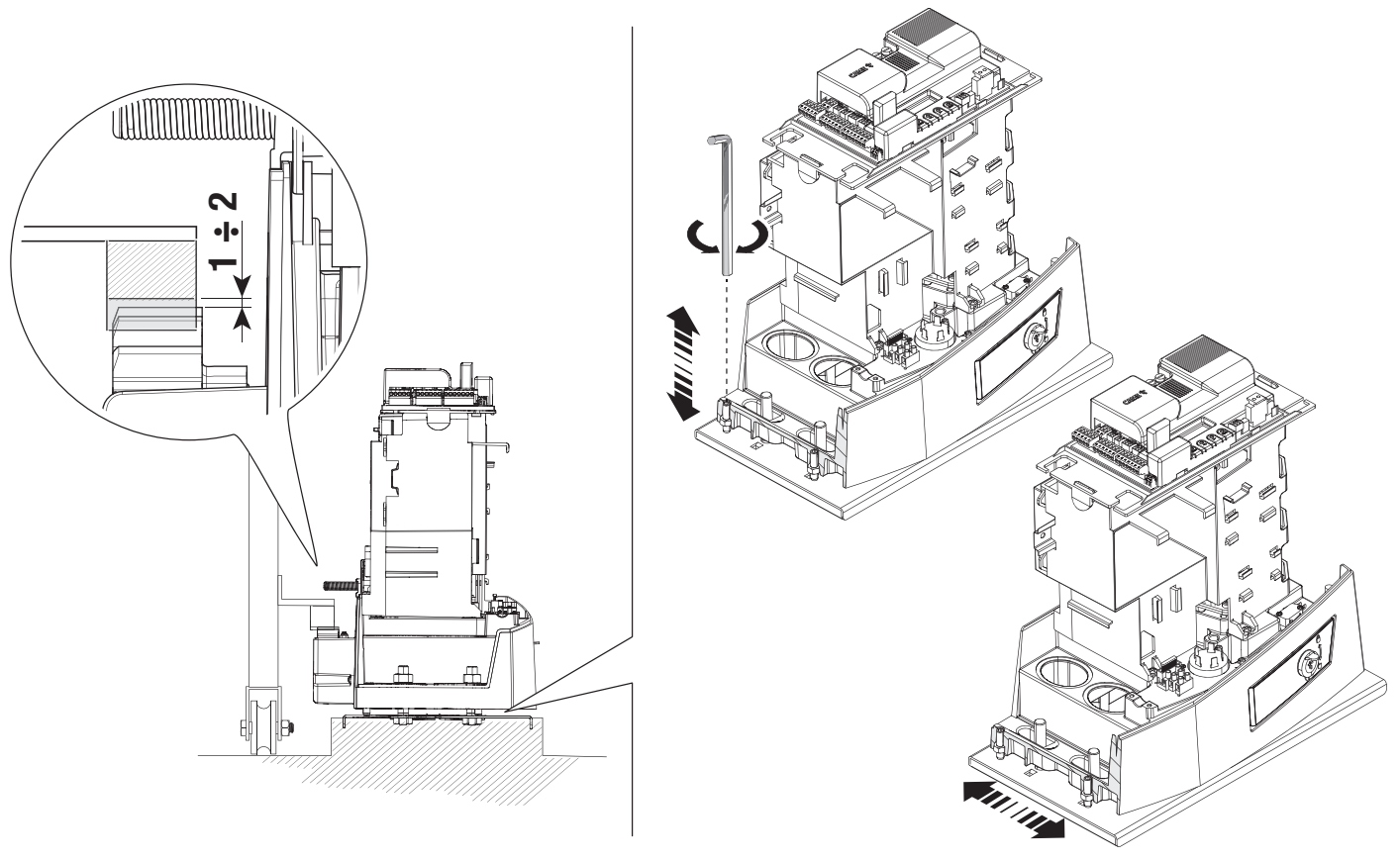

Tandstang og frigang på 1–2 mm
Frikobl motoren, og fastgør modul 4-tandstangen, mens porten bevæges manuelt. Ved samling af delene skal du placere et ekstra stykke tandstang under samlingen og bruge to klemmer, så tænderne flugter jævnt. Når tandstangen er fastgjort, justeres højden med fødderne og den vandrette position med de ovale huller.
Sørg for 1–2 mm frigang mellem tandhjulet og tandstangen. Portens vægt må ikke hvile på motoren. Bevæg porten manuelt gennem hele kørselsvejen, og spænd først derefter motoren fast på pladen med skiver og møtrikker.

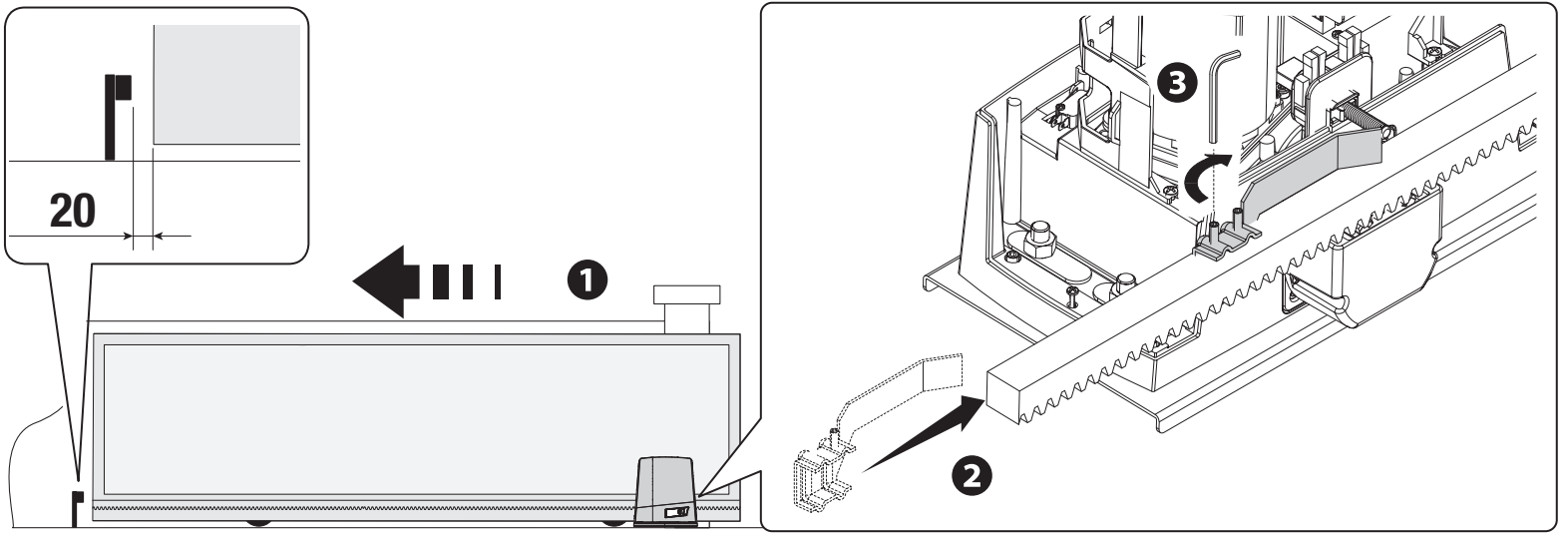

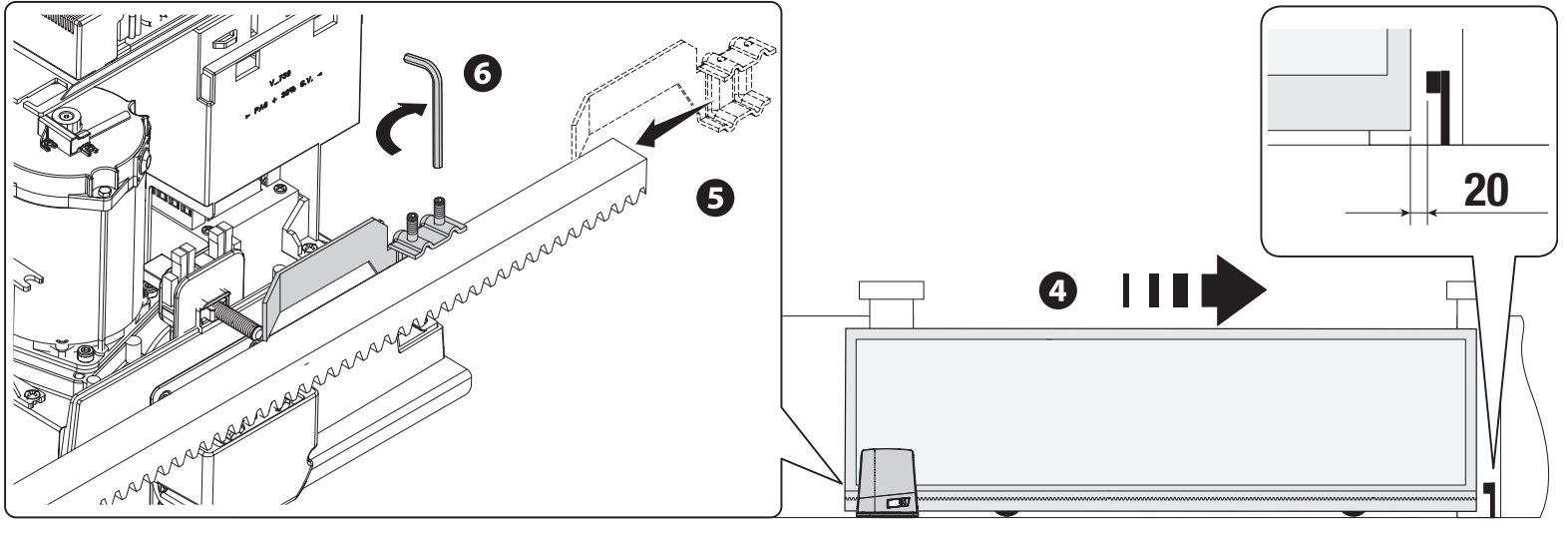

Mekaniske endestopkontakter på AGS
Åbn porten manuelt. Placér åbningsendestoppet på tandstangen, så dets udløser aktiverer fjeder-mikroafbryderen, og fastgør det med de medfølgende skruer. Gentag samme procedure ved lukning. I den viste opstilling efterlades ca. 20 mm før det faste anslag; kontrollér efterløbet under den faktiske belastning. Portens faste anslag og motorens endestop har forskellige funktioner.
Kabelføring
| Kredsløb | Tværsnit / betingelse |
|---|---|
| 230 V AC-net | 3G × 1,5 mm² op til 20 m; 3G × 2,5 mm² ved 20–30 m. |
| 24 V blinklys | 2 × 1 mm² til de angivne strækninger op til 30 m. |
| Fotoceller | TX 2 × 0,5 mm²; RX 4 × 0,5 mm² i henhold til det komplette diagram. |
| Betjeningsenheder | Antal ledere afhænger af enheden; tværsnit 0,5 mm² til de angivne strækninger. |
| Antenne | RG58, højst 5 m. |
| RSE / CRP | UTP CAT 5, højst 1 000 m afhængigt af betingelserne for det serielle system. |
Ved længere strækninger eller flere forbrugere skal tværsnittet beregnes på ny ud fra strømstyrke og spændingsfald. Før nettilførslen gennem sin egen gennemføring, adskilt fra lavspændingskredsløbene. Kablerne må ikke ligge an mod dele, der bliver varme, eller udsættes for mekanisk beskadigelse.

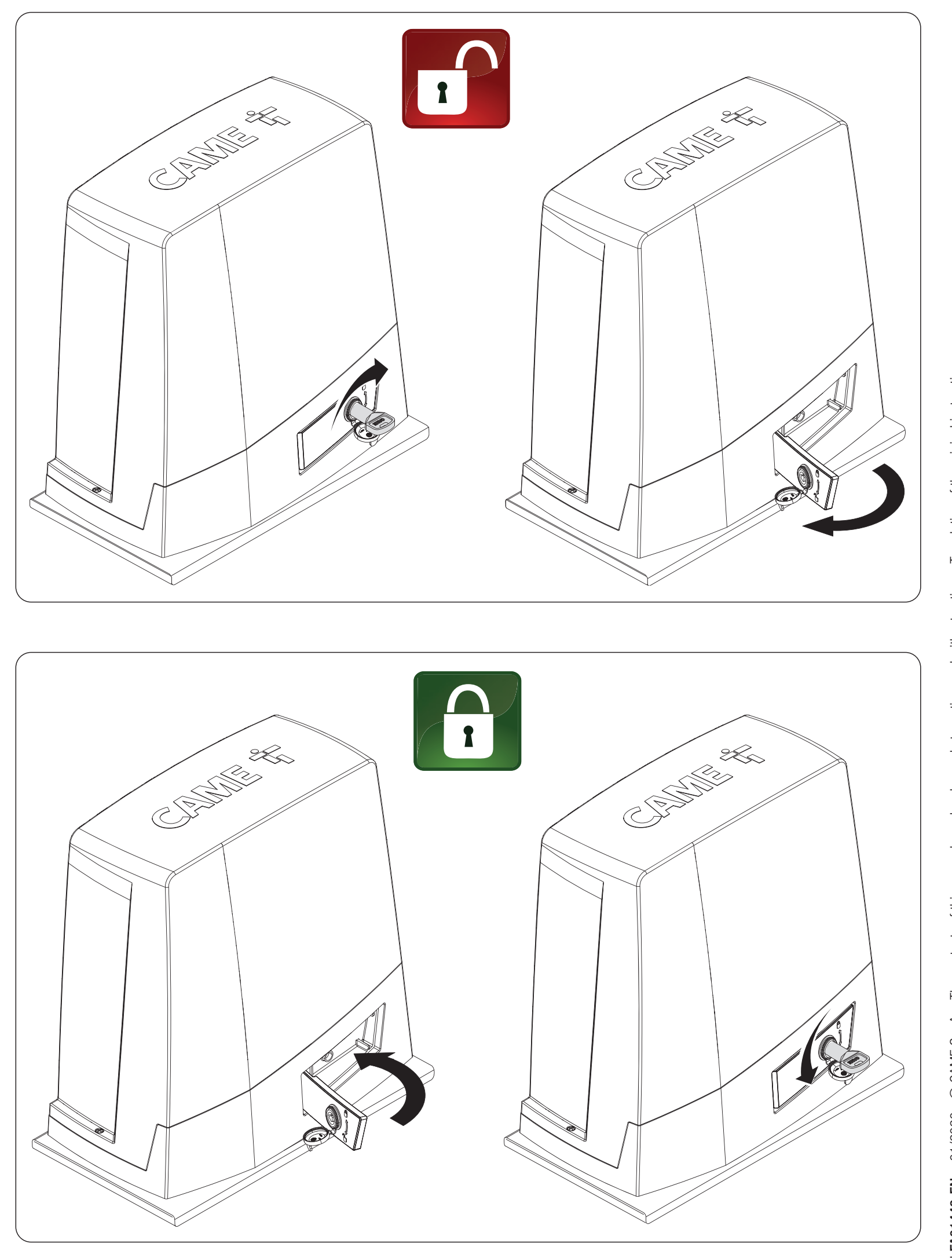

Manuel frikobling og genlåsning
Afbryd først strømforsyningen, og sørg for, at portbladet ikke kan bevæge sig ukontrolleret. Frikobl ikke en beskadiget eller ubalanceret port uden først at sikre den.
- Sæt nøglen i låsen, og drej den som vist i det øverste par billeder.
- Åbn frikoblingsarmen udad fra huset som vist med pilen.
- Flyt porten manuelt og kontrolleret, uden personer i bevægelsesbanen.
- For at låse den fast skal armen føres tilbage til udgangspositionen, og mekanismen låses som vist i det nederste par billeder.
- Kontrollér, at mekanismen er låst igen, før du aktiverer motoren.
Orientering på ZBKN-printkortet
I den følgende illustration vender printkortet med de store kondensatorer opad, de lange klemrækker nedad og programmeringsknapperne mod højre. Grafisk display og ESC/pile/ENTER bruges til indstilling, diagnosticering og brugeradministration. Kort må kun sættes i og tages ud, når strømforsyningen og eventuelle batterier er frakoblet.
| Billednummer | Komponent |
|---|---|
| 1 / 2 / 3 | Motor / encoder / RGP1 eller LBB. |
| 4 / 5 / 6 / 7 | Programmeringsknapper / RSE / CAME KEY / AF. |
| 8 / 9 / 10 / 11 | Antenne / sikkerhed / seriel forbindelse / kabelbaserede kommandoer. |
| 12 / 13 / 14 / 15 | Tastatur / transponder / lys / B1–B2. |
| 16 / 17 / 18 / 19 | R700 eller R800 / RIOCN8WS / urkort / endestop. |
| 20 / 21 / 22 / 23 / 24 | Sikring til tilbehør / printkortssikring / transformer / Memory Roll / display. |
| 25 / 26 | Netforsyningssikring / nettilførsel på motoren. |

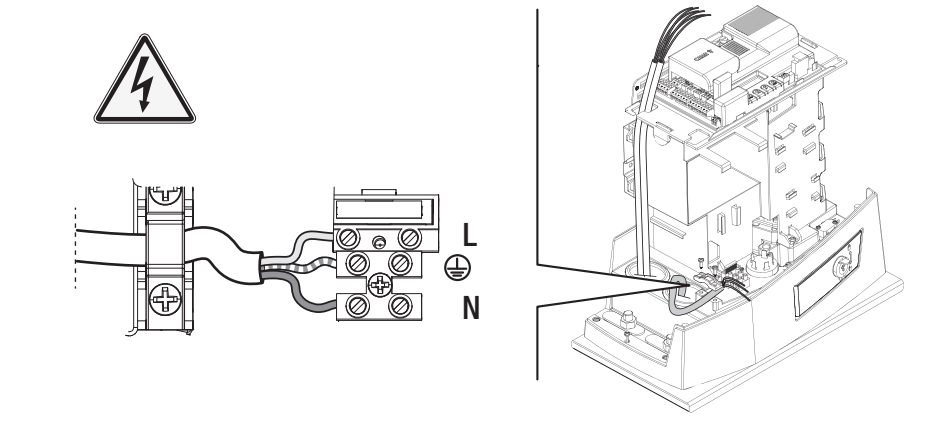

Strømforsyning og klemmer på BKV15AGS
| Kredsløb / klemmer | Spænding, polaritet og grænseværdi |
|---|---|
| L / N / PE | Net 230 V AC, 50/60 Hz. L er fase, N er nulleder, PE er beskyttelsesleder. AC har ikke plus og minus. |
| Motor / intern strømforsyning til printkortet | Motor 36 V DC, printkort ifølge den tekniske tabel 26 V DC. Dette er interne kredsløb i den korrekte opstilling, ikke en udgang til tilbehør. Behold den foreskrevne tilslutning; tilslut ikke netspænding eller en ekstern strømforsyning til dem på må og få. |

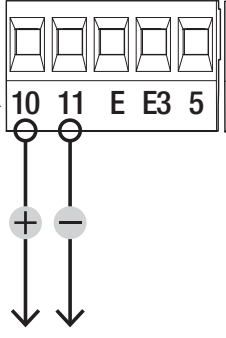

| 10 / 11 | Tilbehør 24 V AC/DC, højst 20 W i alt; normalt 24 V AC. Ved DC 10 = plus (+), 11 = minus (−); ved AC er der ingen jævnpolaritet. |
| 10 / E | Blinklys 24 V AC/DC, maks. 3 W. Ved DC er 10 fælles pluspol og E den styrede udgang. |
| 10 / E3 | Ekstra lys 24 V AC/DC, maks. 12 W; tilstand under Manage lights → Light E3. Ved DC er 10 fælles pluspol og E3 den styrede udgang. |
| 10 / 5 | Statussignal 24 V AC/DC, maks. 3 W. Ved DC er 10 fælles pluspol og 5 den styrede udgang. |
| B1 / B2 | Separat styret kontakt med monostabil eller bistabil funktion. Den forsyner ikke tilbehør via 10/11; kontrollér tilslutning af belastning og tilladte værdier i dokumentationen for det konkrete printkort. |
| 10 / TS / 2 | Forsynings- og testkreds til fotoceller samt fælles klemme i henhold til det konkrete diagram; TS er ikke en universel, konstant minusudgang. |

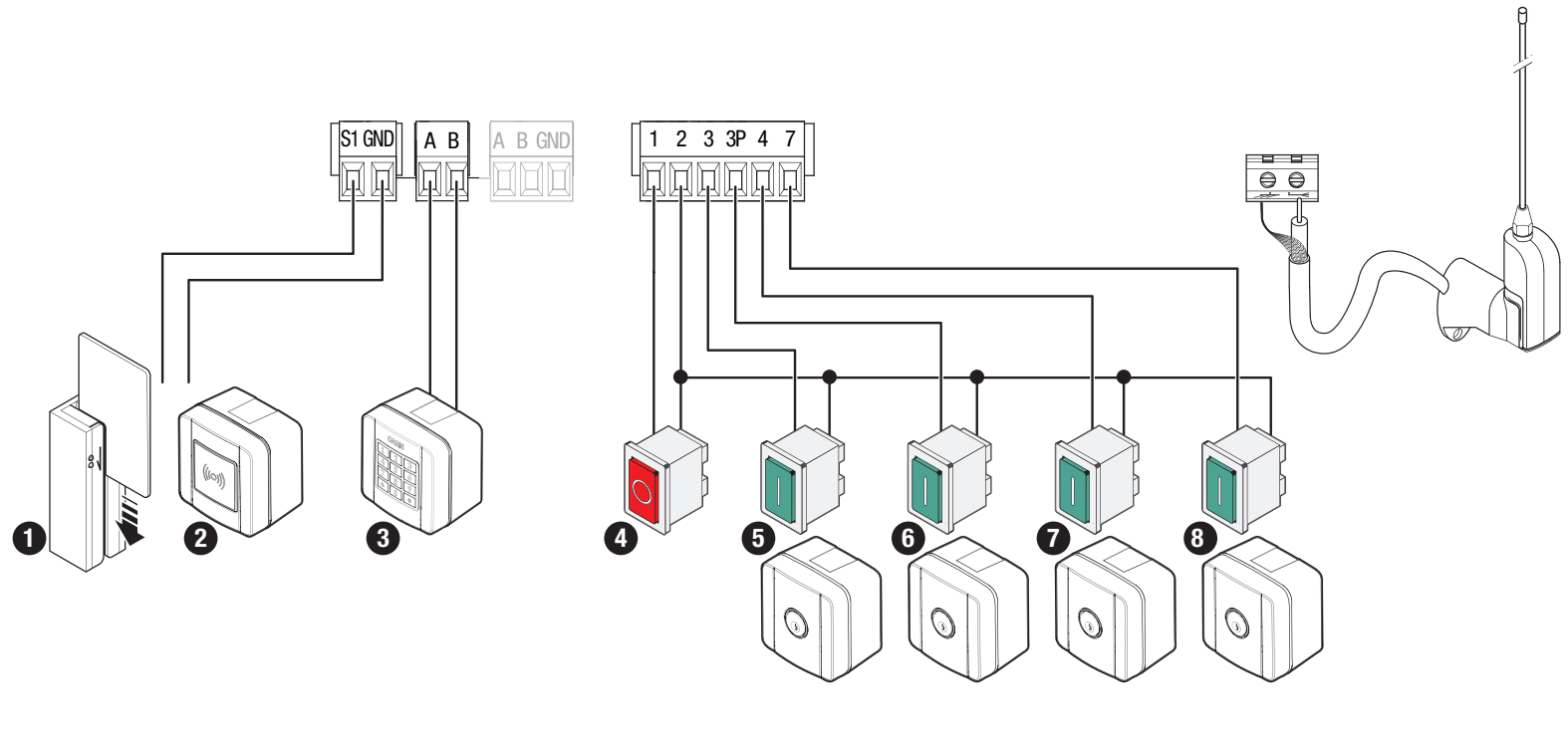

Kommandoer, STOP, sikkerhed og antenne
| Klemmer | Funktion / kontakt |
|---|---|
| 1–2 | NC STOP. Stopper porten og deaktiverer automatisk lukning; der kræves en ny kommando for at sætte den i bevægelse igen. Hvis STOP ikke bruges, skal Total stop deaktiveres. |
| 2–3 | NO-kommando: kun åbning. |
| 2–3P | NO: delvis åbning. |
| 2–4 | NO-kommando: kun lukning. |
| 2–7 | NO: trinvis eller sekventiel kommando afhængigt af Command 2-7. |
| 2–CX / CY / CZ / CK | Fire separat konfigurerbare sikkerhedsindgange. Deaktivér, hvis den ikke bruges; hvis den bruges, indstil den i henhold til beskyttelsen. |
| S1 / GND | Transponder eller læser med det tilhørende R700-kort. |
| A / B på læserne | Kodetastatur med R800; må ikke forveksles med de samme bogstaver i serietilslutningen. |
| A / B / GND på RSE | Serietilslutning af parret eller CRP i henhold til det relevante stik. |
| Antenne / AF | RG58's midterleder til antennesignalet, skærmen til den markerede jordklemme som vist; sæt radiokortet i AF. |
NO/NC-styresignaler og sikkerhedskontakter er potentialfrie og har ingen +/−-polaritet. Strømforsyningen til tilbehøret og dets udgangskontakt er separate kredsløb. Tilslut ikke 230 V til styreklemmerne.

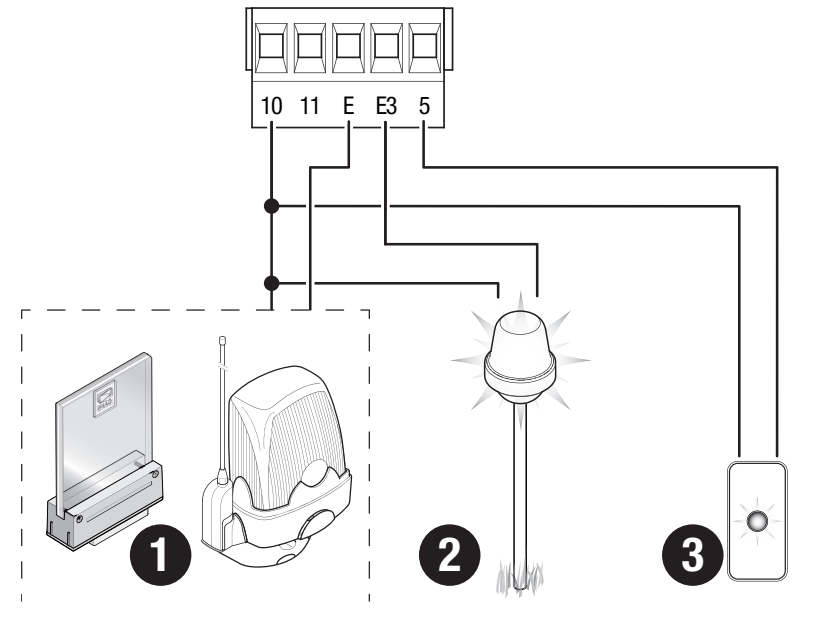

Blinklys og ekstra lys
CAME KLED24 har 24 V AC/DC og 2 W og skal derfor tilsluttes 10–E inden for grænsen på 3 W. Indgangen er ikke separat mærket +/−; ved AC gælder polaritet ikke, og ved DC er 10 kortets positive fællesudgang. Tilslut ikke en 230 V-version af blinklyset her. E3 er en separat lysudgang med en grænse på 12 W; forveksl ikke E og E3.

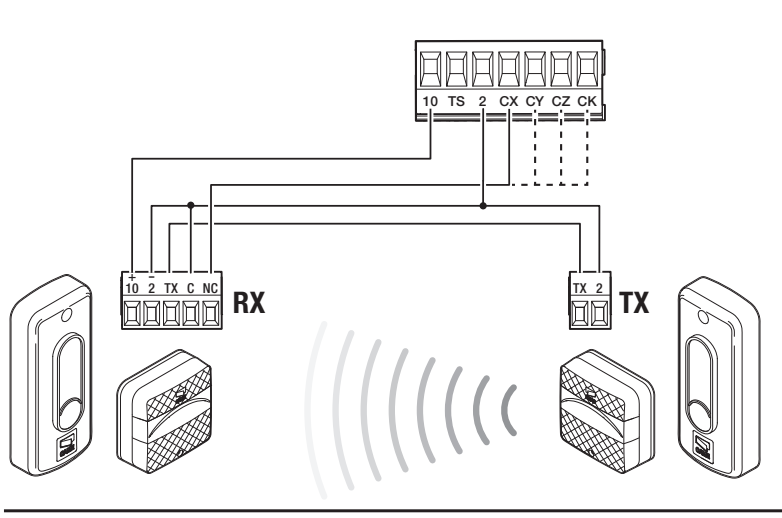

DIR10-fotoceller og test via TS
Eksemplet gælder CAME DIR10: TX/RX-par, rækkevidde 10 m, strømforsyning 12/24 V AC/DC. Indstil RX-jumperen til 24 V. Parrets strømforbrug er 60 mA ved 24 V AC. RX har klemmerne 10 (+), 2 (−), TX, C og NC. TX har klemmerne TX og 2, uden særskilte +/−-markeringer på den oprindelige tegning. Ved AC gælder jævnstrømspolaritet ikke.
| DIR10-klemme | Standard | Med test |
|---|---|---|
| RX10 (+) | Kort10 | Kort10 |
| RX2 (−) og RX C | Kort2 | Kort2 |
| RX TX ↔ TX TX | Forbind mellem RX og TX | Samme forbindelse |
| TX2 | Kort2 | KortTS |
| RX NC | KortCX | KortCX |
Kontakten C–NC har ingen polaritet. I dette synkroniserede diagram er RX2 og C forbundet til kortets 2, ikke til 11. Forbind RX TX med TX TX; erstat ikke denne forbindelse med direkte strømforsyning fra kortets klemme 10. Indstil C1 på CX, så porten åbner igen under lukning.

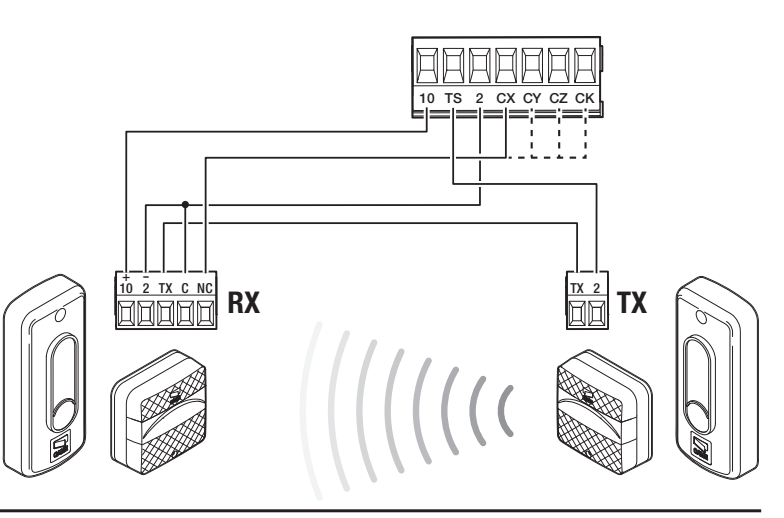

Aktivering af sikkerhedstesten
Flyt TX2-ledningen til TSuden strømforsyning; RX2/C forbliver på 2, og TX-forbindelsen mellem RX/TX forbliver. Aktivér derefter i Configuration → Wired safety devices → Safety devices test testen og den tilsvarende sikkerhedsindgang. Hvis testen fejler, skal du afhjælpe problemet med strømforsyning, tilslutning eller konfiguration; sikkerhedsfunktionen må ikke permanent omgås.

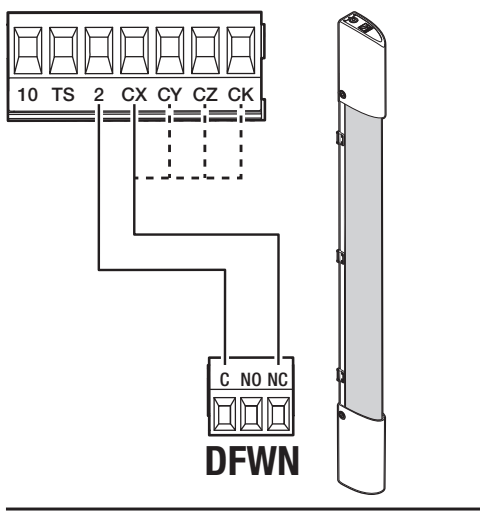

Sikkerhedslister og fire indgange
Indstil CX, CY, CZ og CK hver for sig. En NC-sikkerhedsliste bruger kontakten C–NC uden polaritet, f.eks. som vist i DFWN-diagrammet. Vælg den relevante R7/R8-tilstand til en resistiv sikkerhedsliste og det faktiske 8K2-diagram; et par sikkerhedslister har sin egen indstilling og tilslutning. Forveksl ikke en resistiv sikkerhedsliste med en almindelig NC-kontakt.

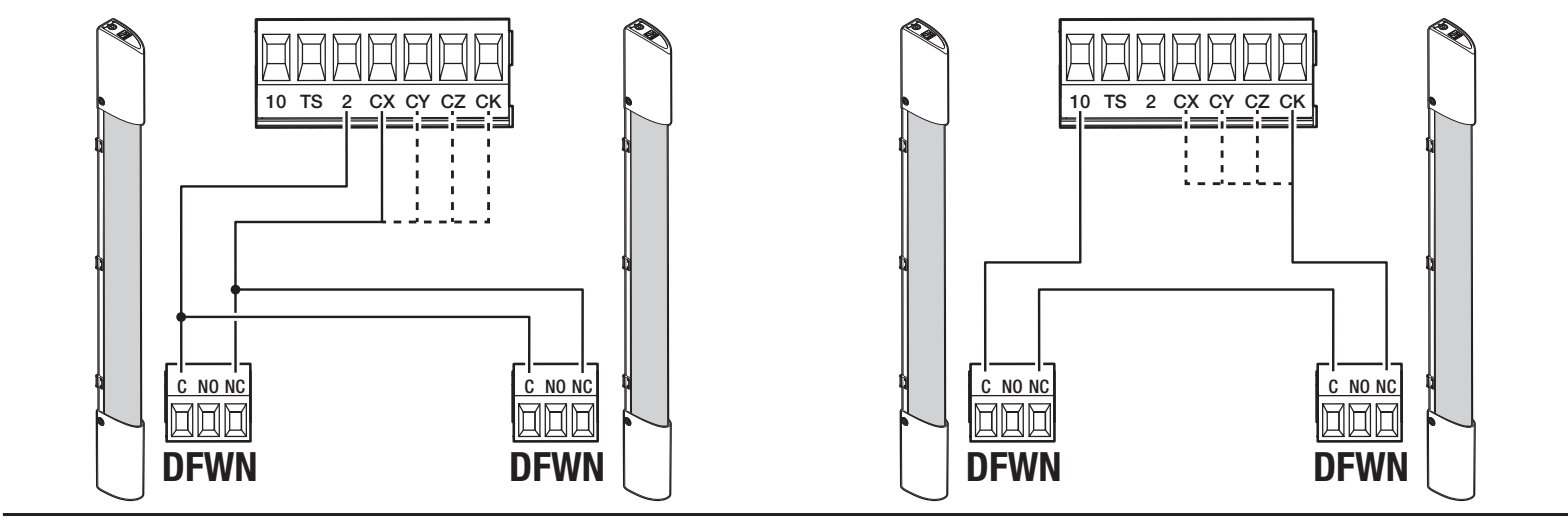

Ved et par DFWN NC-sikkerhedslister er begge kontakter tilsluttet separat i diagrammet til venstre: C på begge lister til kortets 2, NC på den ene til CX og NC på den anden til CY. Producenten anbefaler denne tilslutning og betegner den som parallel; hver indgang skal konfigureres separat. Til højre er NC-kontakterne seriekoblet på én indgang: kortets 2 → den første listes C, den første listes NC → den anden listes C, den anden listes NC → kortets CX. Dette er kontaktdiagrammer for DFWN, ikke diagrammer for 8K2-resistive sikkerhedslister.
Første opstart og kontrol af retning
- Kontrollér mekanikken, stop, tandstang, kabler, fastlåsning af frikoblingen og fri plads.
- Følg vejledningen på det grafiske display efter opstart. Vælg Motor type → BKV1500til denne motor; ændring af typen ændrer ikke den fysiske belastningskapacitet.
- Indstil retningen under Configuration → Motor settings → Opening direction. Standardretningen er mod venstre.
- Under Motor test lukker knappen >, og < åbner. Hvis retningen ikke stemmer, skal du rette den i menuen; byt ikke om på ledningerne på må og få.
- Indstil STOP, alle tilsluttede sikkerhedsindgange og eventuel test, og lær derefter kørselsstrækningen ind.
- Kontrollér hele cyklussen, delvis åbning, alle sikkerhedsfunktioner, lys, radio og funktion efter strømsvigt.
Den første normale bevægelse efter opstart er åbning; vent, til den er afsluttet. Stop straks, og afhjælp årsagen ved usædvanlig funktion, støj eller vibrationer.
Automatisk indlæring af BKV-kørselsstrækning
Før indlæring skal de mekaniske endestop, de faste stop, BKV1500-typen og retningen være indstillet korrekt. Motoren skal være låst, og hele bevægelsesområdet skal være frit. Teknikeren skal overvåge hele proceduren; personer må ikke opholde sig i bevægelsesområdet.
- Åbn Configuration → Motor settings → Travel calibration.
- Vælg YES ved spørgsmålet Confirm?, og bekræft med ENTER.
- Lad hele indlæringsguiden, der vises på det konkrete kort, køre færdig; send ikke en ny kommando for tidligt.
- Kontrollér positioner, decelerationer og alle sikkerhedsanordningers funktion, når indlæringen er afsluttet. Hvis Calibration error vises, skal du først fjerne forhindringen eller afhjælpe den mekaniske fejl og derefter gentage indlæringen.
Programmering af dette grafiske kort udføres via menupunkternes navne. Overfør ikke de numeriske A1/A3-indstillinger eller ZN7-indstillinger fra en anden serie hertil.

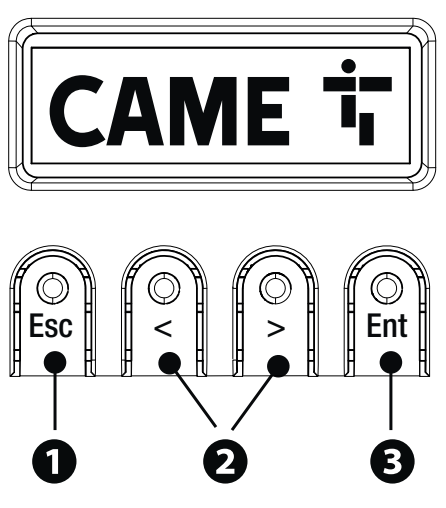

Programmering med grafisk display
ENTER åbner menuen og bekræfter valget. < og > går gennem punkterne og ændrer værdien. ESC annullerer en ændring, der ikke er bekræftet, går tilbage, forlader menuen eller standser bevægelsen. Programmer, mens drevet står stille, og gem de aktuelle indstillinger, før du foretager ændringer.
Nedenfor finder du den slovakiske forklaring sammen med navnene på menupunkterne på engelsk, så de er nemme at finde. Med fed skrift er kun de udtrykkeligt angivne fabriksindstillinger. Hvilke funktioner der er tilgængelige, afhænger af de tilsluttede kort og printkortets version.
Configuration → Motor settings
| Menupunkt / betydning | Valgmuligheder og betingelser |
|---|---|
| Opening direction Åbningsretning. | To the left – til venstre; To the right – til højre. |
| Motor test Kontrol af retning. | > lukker, < åbner; ret uoverensstemmelser ved at vælge den korrekte retning. |
| Travel calibration Indlæring af kørselsstrækning. | Confirm? NO/YES; indlæringsforløb. |
| Motor type Drivtype. | For BKV15AGS vælges BKV1500; de øvrige valgmuligheder BKV2000/BKV2500 øger ikke denne models bæreevne. |
Configuration → Gate travel settings
Configuration → Wired safety devices
| Menupunkt / betydning | Valgmuligheder og betingelser |
|---|---|
| Total stop STOP1–2: standser og deaktiverer automatisk lukning. | Deactivated / On. Aktivér kun med korrekt NC-kontakt. |
| CX input / CY input / CZ input / CK input Fire indgange, der indstilles hver for sig. | Hver Deactivated; C1/C2/C3/C4/C7/C8/C13/R7/R8 og R7/R8 til to sikkerhedskanter. Betydningerne er angivet under tabellen. |
| Safety devices test Test af fotoceller ved åbnings- og lukkekommandoer. | Deactivated / On; kræver tilslutning via TS. |
| Obst. with motor stopped Hvis der registreres en forhindring, forhindres start, også når drevet står stille. | Deactivated / On. |
Configuration → RIO safety devices
Configuration → Command inputs / Functions
Konfiguration → Tider / Styring af lys
Konfiguration → RSE-kommunikation / Ekstern hukommelse
| Punkt / betydning | Valgmuligheder og betingelser |
|---|---|
| RSE1 Kortets funktion i RSE_1. | CRP, parret eller fra. |
| CRP-adresse Kortets entydige adresse i systemet. | 1–254; gæt ikke præfikset. |
| RSE1-hastighed / RSE2-hastighed Overførselshastighed for hver port. | 1200/2400/4800/9600/14400/19200/38400/57600/115200 bps. |
| Gem data Lagring af brugere, tider og konfiguration. | Vises, når hukommelseskortet er isat; Memory Roll. |
| Læs data Indlæsning af gemte data på kortet. | Erstatter kortets data med den gemte konfiguration; kontrollér hele installationen efter indlæsning. |
Styring af brugere – brugere
Information – oplysninger og service
| Punkt / betydning | Valgmuligheder og betingelser |
|---|---|
| FW-version Vis både FW og GUI. | Notér begge versioner, før du ændrer indstillingerne. |
| Manøvreringstæller Tællere for bevægelser. | Samlet antal manøvrer / Delvise manøvrer. |
| Indstil vedligeholdelse Servicepåmindelse. | Deaktiveret eller 1×100 til 250×100 manøvrer; påmindelsen blinker 3+3 gange. |
| Nulstil vedligeholdelse Nulstil den delvise servicetæller. | Confirm? NO/YES; udføres efter faktisk vedligeholdelse. |
| Nulstil parametre Gendan parametrene. | Bevarer Radiokodning, Motortype og kalibreringsdata; skeln fra en fuldstændig nulstilling. |
| Fejlliste De seneste 8 fejl. | Brug pilene til at gennemgå historikken; Slet fejl sletter den efter bekræftelse. |
Timerstyring / Kommandoer
Sprog / Adgangskode / F-menu
Reaktioner for kablede indgange og RIO-indgange
| Reaktion | Betydning |
|---|---|
| C1 / P1 | Genåbning under lukning – fotoceller. |
| C2 / P2 | Genlukning under åbning – fotoceller. |
| C3 / P3 | Delvist stop; kontrollér sammen med driftsautomatikken. |
| C4 / P4 | Stop og vent, indtil forhindringen er fjernet. |
| C7 / P7 | Genåbning under lukning – sikkerhedskanter. |
| C8 / P8 | Genlukning under åbning – sikkerhedskanter. |
| C13 / P13 | Genåbn under lukning, og stop straks, når forhindringen er fjernet; reaktionen gælder også, når porten står stille. |
| R7 / R8 | Tilsvarende reaktion for kanter med modstand på 8K2; separat valg for én eller to kanter. |
| P0 | Stop og deaktivér automatikken; genoptagelse kræver en ny kommando. |
Lagring og administration af fjernbetjeninger
For den grafiske menu, der er beskrevet ovenfor, er kapaciteten 250 brugere. AF kræver en modtager med den korrekte frekvens og kodning; et eksempel er AF43S med TOP-432EE. Ens frekvens alene bekræfter ikke kompatibilitet.
- Åbn Manage users → New user.
- Vælg den ønskede funktion, og bekræft med ENTER.
- Send koden med den valgte knap på fjernbetjeningen.
- Gentag proceduren for en anden knap eller bruger, notér nummeret og kommandoen, og afprøv den faktiske funktion.
Enkeltvis sletning sker via Remove user; slet alle via Remove all. Radio decoding → Rolling code eller TW Key block sletter tidligere gemte sendere med en anden kodning. Brug ikke denne funktion uden først at registrere de eksisterende fjernbetjeninger.
Nulstilling af parametre og fuld gendannelse
Information → Parameter reset gendanner fabriksparametrene, men bevarer Radio decoding, Motor type og indstillingerne for kalibrering af kørselsstrækningen. Gem konfigurationen, før du bekræfter, og kontrollér retning, sikkerhedsfunktioner, tider og driftstests efter nulstillingen. Brug den særskilte funktion Manage users → Remove all for at slette alle brugere. Kontrollér også de gemte fjernbetjeninger efter hver gendannelse.
Gendannelse ved glemt adgangskode er en anden, fuldstændig nulstilling. Den sletter gemte brugere, tider og kalibrering. Dette skal udføres af en tekniker, der kan sætte hele anlægget sikkert i drift igen.
- Afbryd strømmen til styrekortet, herunder eventuelle batterier.
- Hold < og > nede samtidigt, og genetablér strømmen i henhold til serviceproceduren.
- Hold knapperne nede, indtil Factory reset vises, vælg Confirm YES, og tryk på ENTER.
- Indstil korrekt model og retning igen, konfigurér alle sikkerhedsfunktioner, indlæring og brugere, og gennemfør fulde tests før drift.
Sikkerhedskopiering og indlæsning med Memory Roll
- Afbryd strømforsyningen og batterierne, og indsæt Memory Roll i det markerede stik.
- Når strømmen er tilsluttet, skal du vælge Configuration → External memory → Save data eller Read data.
- Lagring/indlæsning omfatter brugere, tider og konfiguration. Indlæsning kan overskrive de eksisterende data på styrekortet.
- Når processen er færdig, skal du afbryde strømmen og fjerne Memory Roll. Kontrollér efter gendannelse, at model, retning, alle sikkerhedsfunktioner og kommandoer stemmer.
Disse punkter vises, når hukommelsen er tilsluttet. Brug det dokumenterede Memory Roll-stik; tilslut ikke en USB-enhed til et andet stik alene på grund af et lignende funktionsnavn.
Memory Roll er på billedet af det faktiske ZBKN-styrekort mærket med nummer 23.

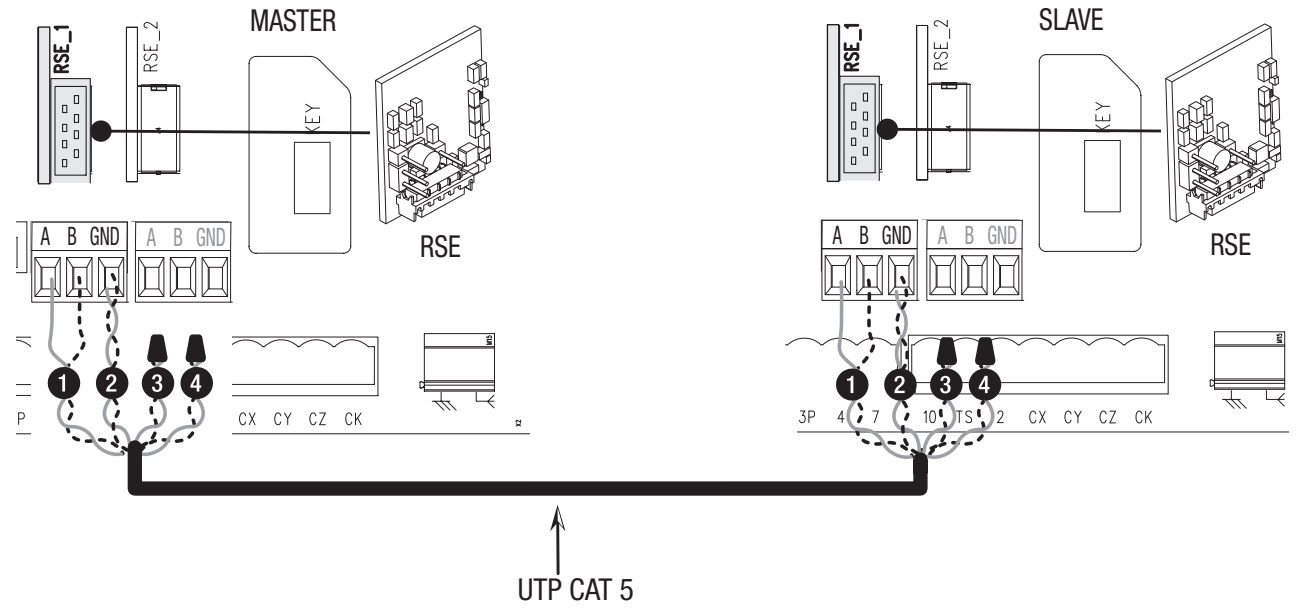

To motorer i MASTER–SLAVE-tilstand
Indsæt RSE-kort i RSE_1 på begge styrekort, og forbind A–A, B–B og GND–GND via UTP CAT5 som vist i diagrammet. Tilbehør og betjeningselementer tilsluttes MASTER; brugerne lagres også der. Vælg Paired på MASTER i guiden eller i RSE1-indstillingerne; den anden motor bliver SLAVE. Delvis kommando betjener MASTER i henhold til den oprindelige konfiguration, mens fælles åbning betjener begge porte.
Hvis RSE_1 bruges til parret, bruger CRP RSE_2. CAME KEY kan ikke tilsluttes i denne konfiguration. Forveksl ikke de samme bogstaver A/B på forskellige grænseflader.
Fejlfinding af displayets tekstmeddelelser
| Meddelelse | Kontrol / fremgangsmåde |
|---|---|
| Calibration error | Indlæringen blev afbrudt af en forhindring; fjern årsagen, og kontrollér mekanikken. |
| The Encoder does not work | Encoderen er frakoblet eller beskadiget; kontrollér dens relevante stik og kabelføring, når strømmen er afbrudt. |
| Service test failure error | Forhindring ved fotocellerne, forkert tilslutning/konfiguration eller defekt fotocelle; kontrollér TS-testen. |
| Door lock open | Motoren er frikoblet; kontrollér, at håndtaget er låst fast. |
| Maximum number of closing / opening obstacles / obstacles | Det maksimale antal registrerede forhindringer i træk er overskredet; fjern modstanden eller årsagen til sikkerhedsudløsningen. |
| Communication error | RSE-porten er indstillet forkert; kontrollér forbindelsen og tilstanden. |
| Incompatible remote control | Sender, kodning eller TWIN KEY BLOCK passer ikke sammen. |
| Slave door open | SLAVE-motoren er frikoblet. |
| No communication from the RIO system | RIO-modulet mangler i stikket eller er defekt. |
| RIO system not configured | Det trådløse system eller dets enheder er ikke konfigureret. |
Information → Errors list gemmer de seneste 8 fejl. Notér tilstanden og FW/GUI, før du sletter dem. Hvis porten ikke bevæger sig, skal du kontrollere strømforsyning, sikringer, frikobling, STOP, sikkerhedsfunktioner og en kommando, der er aktiveret konstant. Hvis porten åbner, men ikke lukker, skal du kontrollere fotocellerne og indstillingen for den relevante indgang. Omgå ikke sikkerhedsfunktionen ved at lave en permanent brokobling.
Sikringer til 230 V BKV15AGS
| Kredsløb | Hurtigsikring |
|---|---|
| Netforsyning | 2 A F |
| Styrekort | 630 mA F |
| Tilbehør | 1,6 A F |
Kontrollér sikringerne, når strømmen og batterierne er afbrudt. Udskift dem kun med sikringer af samme type og værdi, og find først årsagen til kortslutningen eller overbelastningen.
Vedligeholdelse og service
For hver 10.000 cyklusser og mindst hver 6. måned Kontrollér, at skruer/møtrikker er spændt, kontrollér slid og bevægelige deles funktion, smør de relevante mekaniske dele, og kontrollér advarsels- og sikkerhedsanordninger, manuel oplåsning, kabler, føring og tandstang. Afbryd strømforsyningen og batterierne, før der udføres arbejde. Efter en længere driftsafbrydelse skal hele funktionen kontrolleres, når strømforsyningen er genoprettet.
Producenten angiver en MCBF på 250 000 cyklusser for BKV15 ved 20 m/1 500 kg; i et vindudsat område reduceres det angivne antal med 15 %. Det er en referenceværdi for tiden mellem fejl, ikke et vedligeholdelsesfrit interval eller en garanti for hver ports levetid. Indstil servicepåmindelsen under Information → Set up maintenance, og nulstil den først, når servicen er udført.
Luk printpladens beskyttelse, dækslet og alle fastgørelser efter indstillingen. Kontrollér kræfterne og sikkerhedsfunktionerne for hele porten, vis brugeren den manuelle oplåsning, og udlever vejledningerne til hele anlægget. Aflevér elektronik og batterier på et dertil beregnet indsamlingssted, når de kasseres.
Tekniske egenskaber for CAME BKV15AGS
| Parameter | Værdi for den beskrevne udførelse |
|---|---|
| Model / kode | BKV15AGS / 801MS-0300 |
| Maksimal vægt / længde på portblad | 1 500 kg / 20 m |
| Netforsyning | 230 V AC, 50/60 Hz |
| Motor / intern strømforsyning til styrekort | 36 V DC / 26 V DC |
| Effekt | 200 W |
| Kraft / maksimal kraft | 800 N / 1 200 N |
| Maksimal hastighed | 12 m/min |
| Kapslingsklasse | IP54 |
| Driftstemperatur | −20 til +55 °C |
| Drift | Kontinuerlig drift; intet fast antal cyklusser i timen. |
| Arbejdstid | 180 s |
| Standbyforbrug | 14 W; med RGP1-modul 0,8 W |
| Transformatorens termiske beskyttelse | 120 °C |
| Isolationsklasse / udveksling | I / 40 |
| Drevets vægt | 20 kg |
| Farve | Grå RAL 7024 |
| Tandhjul / endestop | Modul 4 / mekaniske |
| Mål: bredde × dybde × højde | 400 × 260 × 412 mm |
| Modelindstilling | Motor type → BKV1500 |
| Brugerkapacitet i denne menu | 250 |
Hvordan bestiller jeg denne vare?
Vælg den løsning, der passer dig bedst:
- bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
- bestil via e-mail: bestil på [email protected]
