CAME BKV20AGS – separat drev til skydeport op til 2000 kg (A)
NYHED| Produktets tilgængelighed: | inden for 3 dage | Vi afsender normalt varerne inden for 3 dage. |
|---|
inden for 3 dage
9.694,80 kr. inkl. moms
| Vægt |
|---|
| 12 kg |
Beskrivelse af produktet CAME BKV20AGS – separat drev til skydeport op til 2000 kg (A)
CAME BKV20AGS-motor er beregnet til skydeporte med en vægt på op til 2000 kg og en portfløjslængde på op til 20 m. Den har en elektromekanisk stopkontakt. Motoren er ikkereversibel. Detaljerede tekniske egenskaber ». Download manual ».
CAME BKV20AGS, kode 801MS-0310, er en motor til en stor skydeportfløj på op til 2 000 kg og 20 m i længden. Den har en 36 V DC-motor, grafisk display, fire kablede sikkerhedsindgange og mekaniske endestopkontakter. Nettilslutningen er 230 V AC. Vurder bæreevne, længde og portens faktiske modstand under ét.
Montering, nettilslutning og idriftsættelse skal udføres af en kvalificeret tekniker. Afbryd både netforsyningen og eventuelle batterier, før du åbner enheden eller indsætter kort. Kontrollér mærkepladen BKV20AGS, printkortet ZN8 og FW/GUI-versionen i menuen Information. Indstillingerne nedenfor gælder den grafiske menu med valget Motor type BKV2000. Brug den specifikke vejledning, hvis enheden eller menuen er anderledes.
Separat BKV20AGS-motor og relaterede sæt
| Udførelse | Valg |
|---|---|
| Separat CAME BKV20AGS-motor (A) | Motor til supplering eller udskiftning af en installation; tilbehør vælges separat. |
| CAME BKV20AGS-sæt (D) | Alternativt tilbud på et komplet sæt. Kontrollér indholdet på siden for det konkrete sæt. |
20 m er portfløjens maksimale længde; forveksl det ikke med den frie passagebredde. BKV20AGS anvender mekaniske endestopkontakter. Magnetiske endestopkontakter og et urkort, som indgår i AGE-udgaverne, er ikke standardudstyr på AGS.
Tilbehør og eksempler på tilslutning
Enhederne nedenfor er eksempler på tilbehør og tilslutning, ikke på indholdet af pakken med den separate motor. Brug den tilhørende vejledning til andre typer.
| Komponent | Eksempel/anvendelse |
|---|---|
| Fotoceller | CAME DIR10, 12/24 V AC/DC; rækkevidde 10 m, klemmer og test. |
| Blinklampe | CAME KLED24, 24 V AC/DC, 2 W; tilslutning 10–E. |
| Radio | CAME AF43S og TOP-432EE, eksempel på fast kode på 433,92 MHz; kontrollér, at kodningen passer til printkortets indstilling. |
| Tandstang | Tandstænger, modul 4 til denne model. |
| Styring | Kontakter, trykknapper og læsere; potentialfrie NO-kommandoer og NC STOP ifølge printkortet. |
Montering af BKV20AGS
Kontrollér før montering, at porten bevæger sig let og jævnt manuelt langs hele bevægelsesbanen. Porten og føringen skal være stabile, vandrette og sikret mod at springe af. Kontrollér faste stop i både åben og lukket position, og beskyt områder med risiko for klemning, fastklemning og indgreb i tandstangen. Fastgør motoren på et solidt underlag, der ikke er udsat for direkte vandstråler. Hvis portfløjen har en gangdør, må porten kun sættes i bevægelse, når døren er forsvarligt sikret.

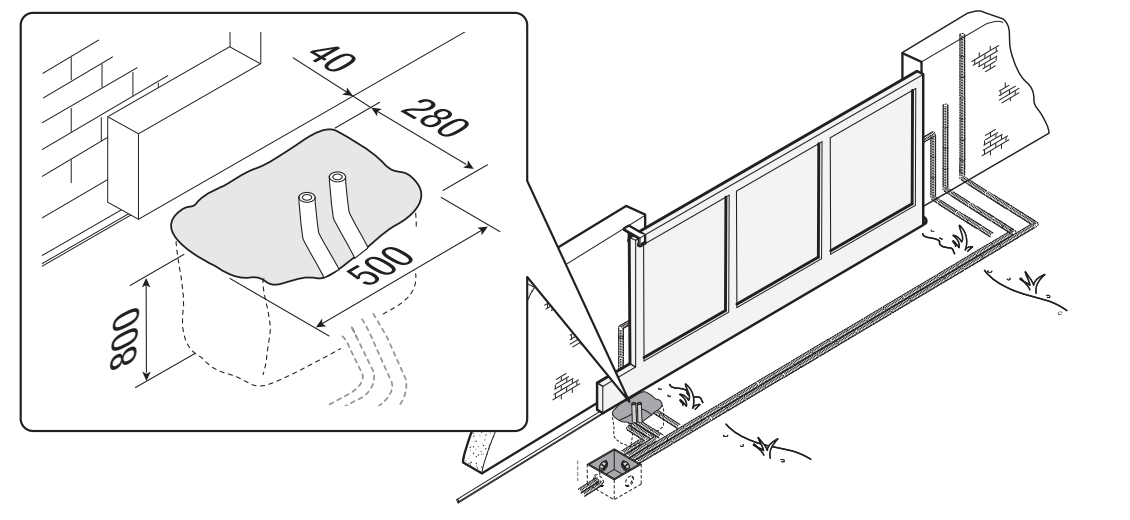

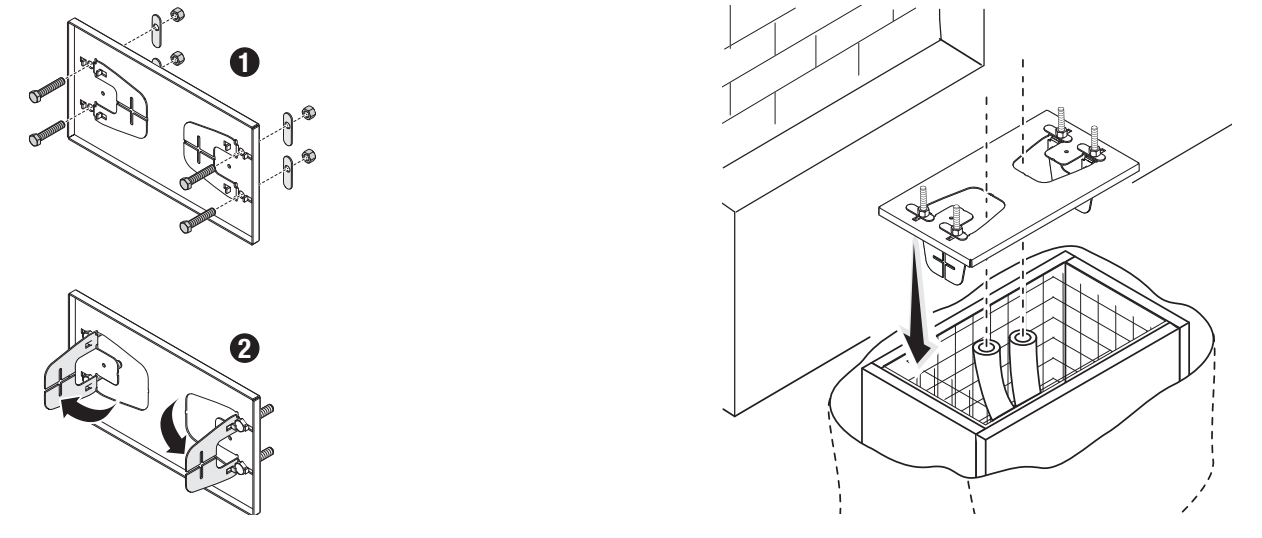

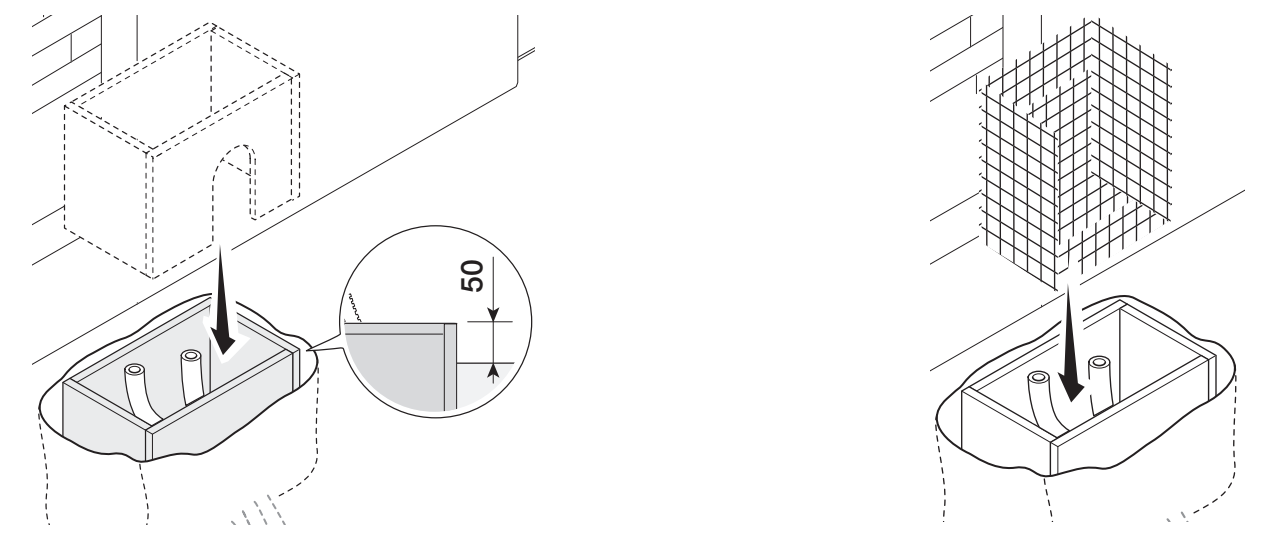

Fundament og ankerplade

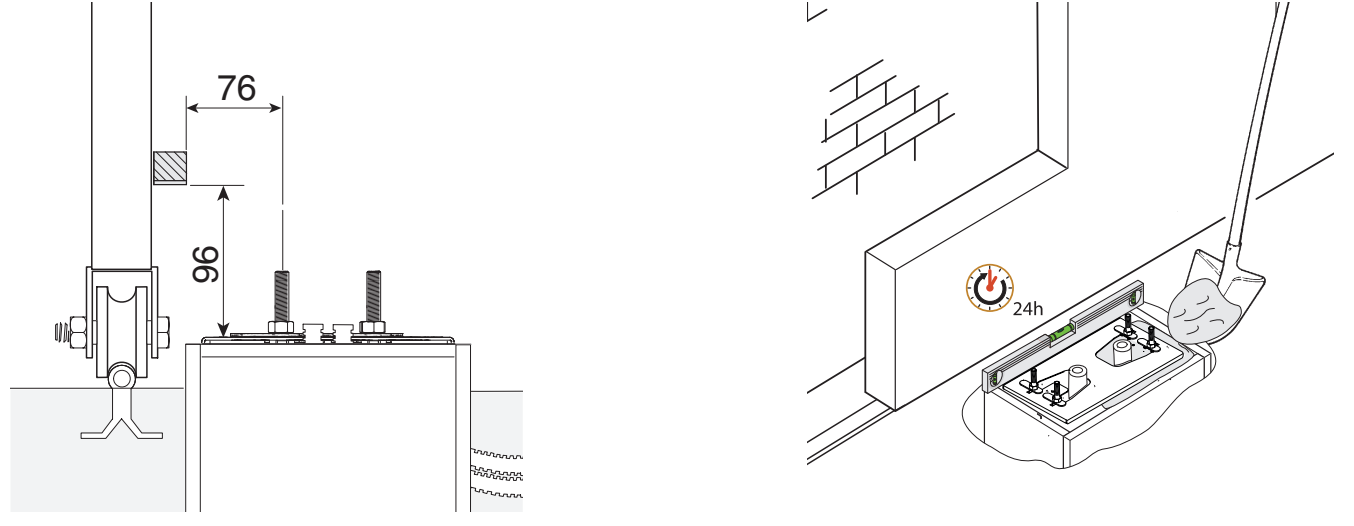

Producentens eksempel angiver en udgravning på 500 × 280 mm, 800 mm dyb og kabelrør på Ø 40 mm. Tilpas fundamentets mål til underlaget og den konkrete port; dette er et eksempel på montering, ikke en universel fundamentsløsning. Forskallingen rager 50 mm over terræn og indeholder stålarmering.
Sæt de medfølgende M12-bolte i pladen, og fastgør dem med møtrikker. Bøj de præformede ankerbeslag, og placér pladen i armeringen. Kabelrørene skal føres gennem hullerne i pladen. Justér pladen præcist; gevindene skal rage op over betonen. Placeringen i forhold til tandstangen bestemmes af målene 76 og 96 mm vist i snittet. Lad betonen hærde i mindst 24 timer.

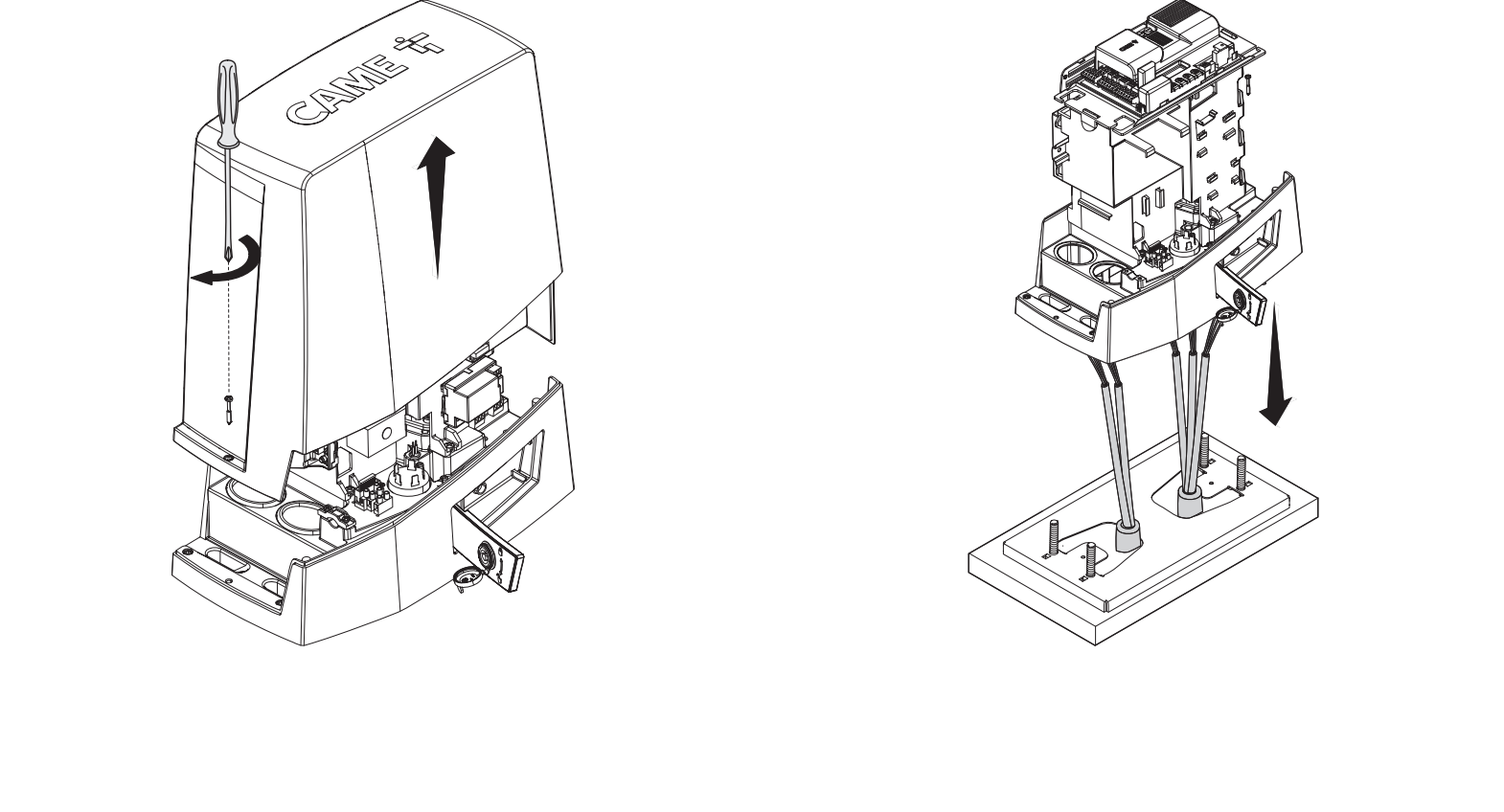

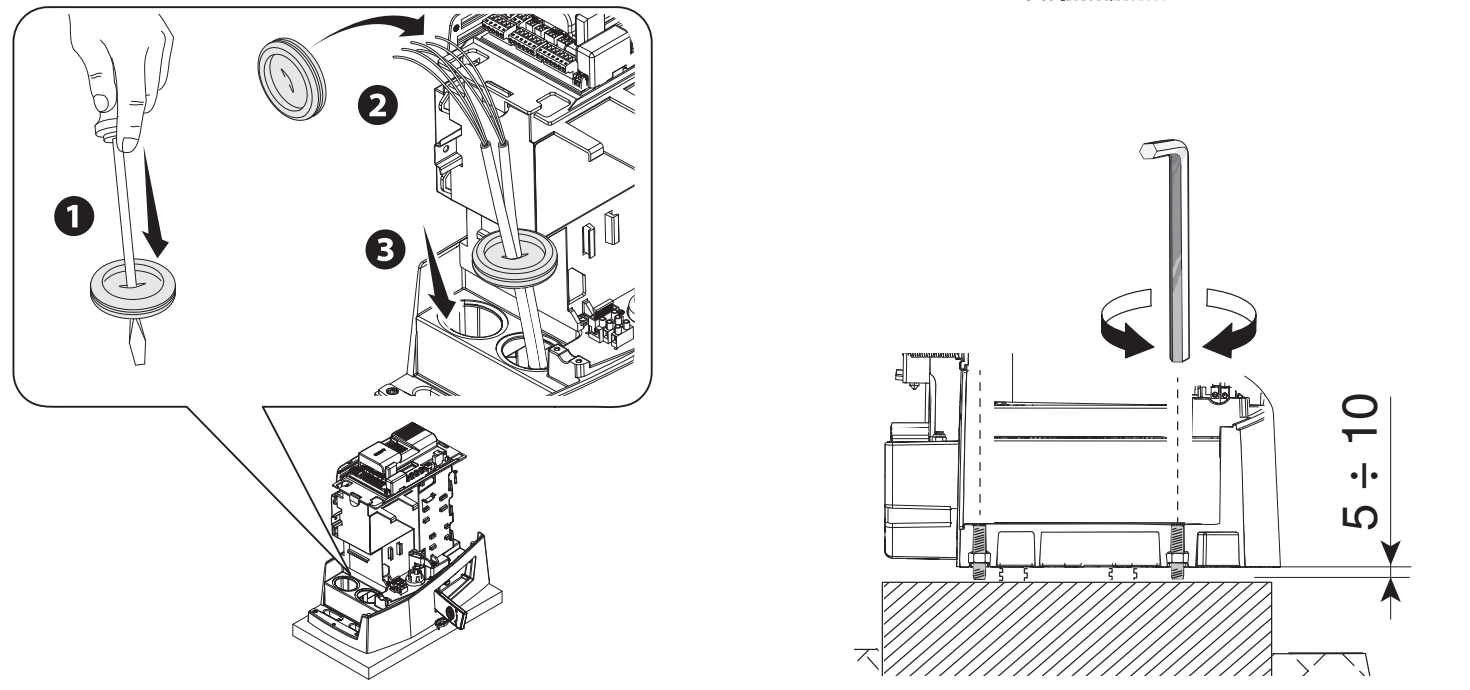

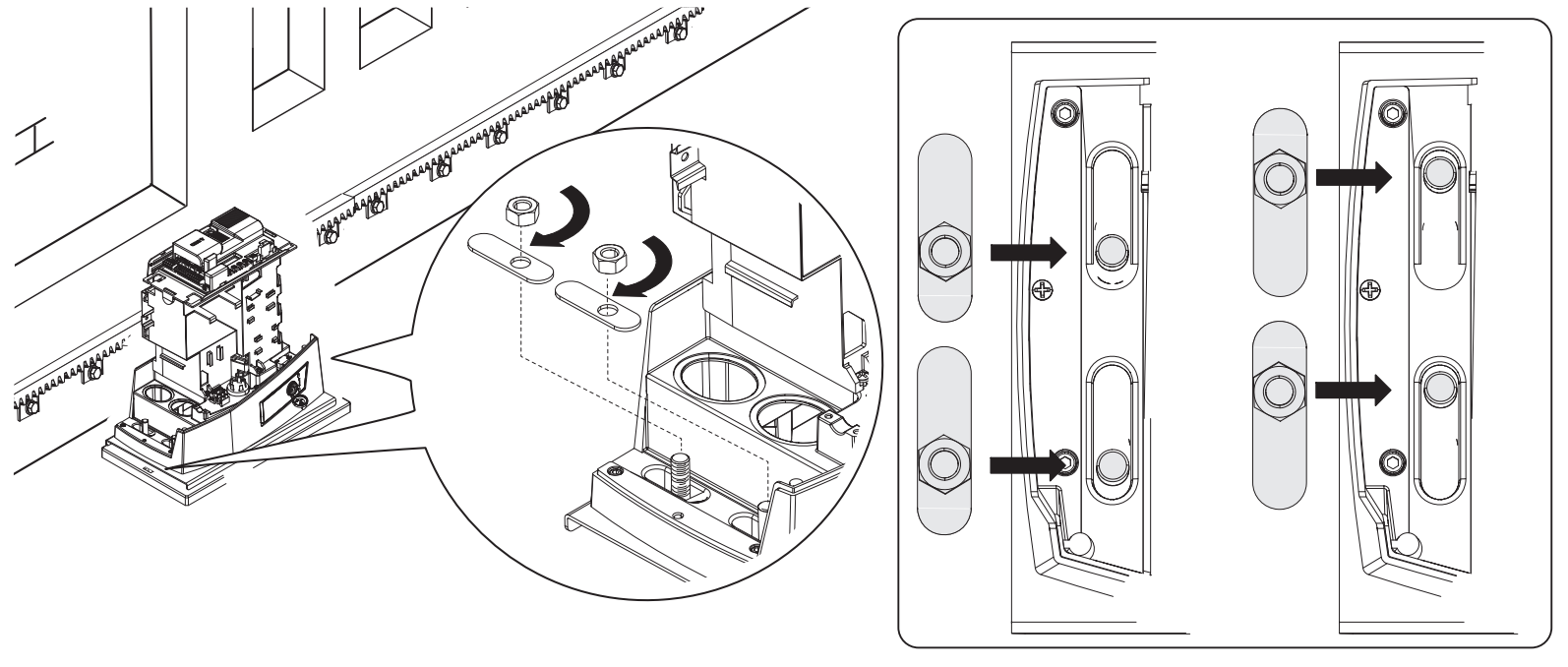

Placering og højdejustering
Fjern forskallingen, og fyld op omkring fundamentet. Fjern ankermøtrikkerne, og træk kablerne ca. 600 mm op over pladen. Tag dækslet af, og placér motoren; kablerne føres gennem bunden og de tætnede kabelgennemføringer. Hæv motoren med gevindfødderne med 5–10 mm, så der er plads til at justere indgrebet.

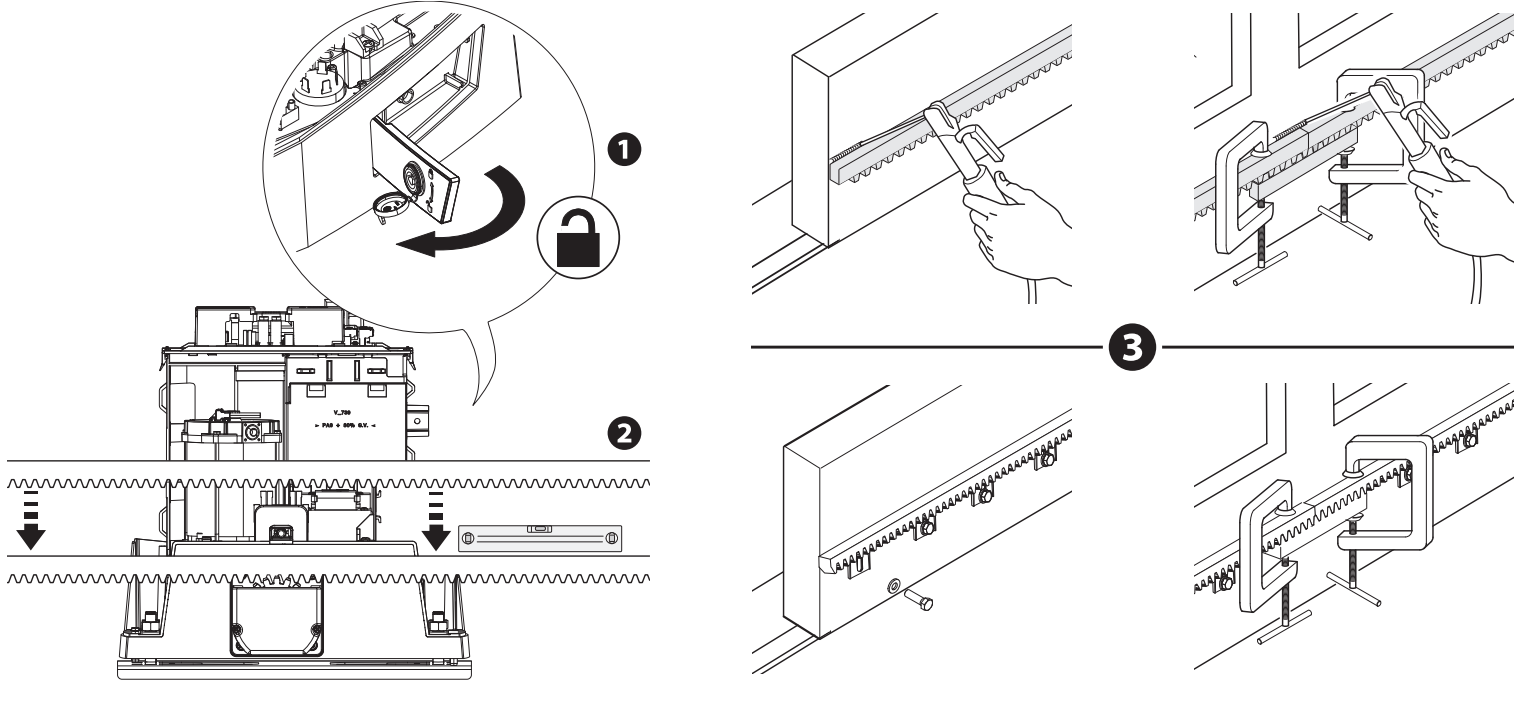

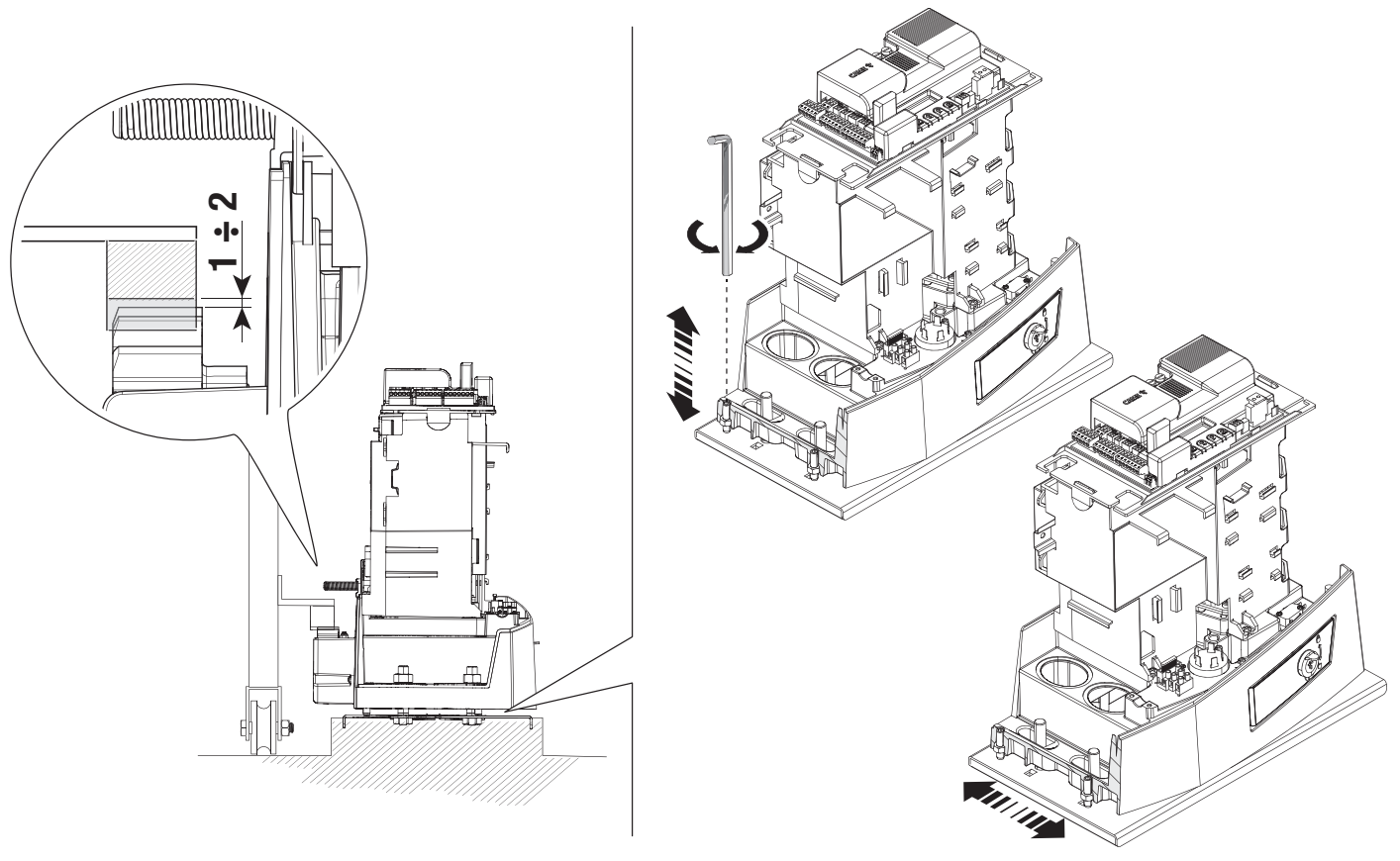

Tandstang og afstand på 1–2 mm
Frikobl motoren, og fastgør tandstangen med modul 4, mens porten bevæges manuelt. Når delene samles, skal du placere et ekstra stykke tandstang under samlingen og bruge to klemmer, så tænderne flugter jævnt. Når fastgørelsen er udført, justeres højden med fødderne og den vandrette position med de ovale huller.
Lad der være 1–2 mm afstand mellem tandhjulet og tandstangen. Portens vægt må ikke hvile på motoren. Bevæg porten manuelt langs hele banen, og fastgør først motoren til pladen med skiver og møtrikker, når indstillingen er på plads.

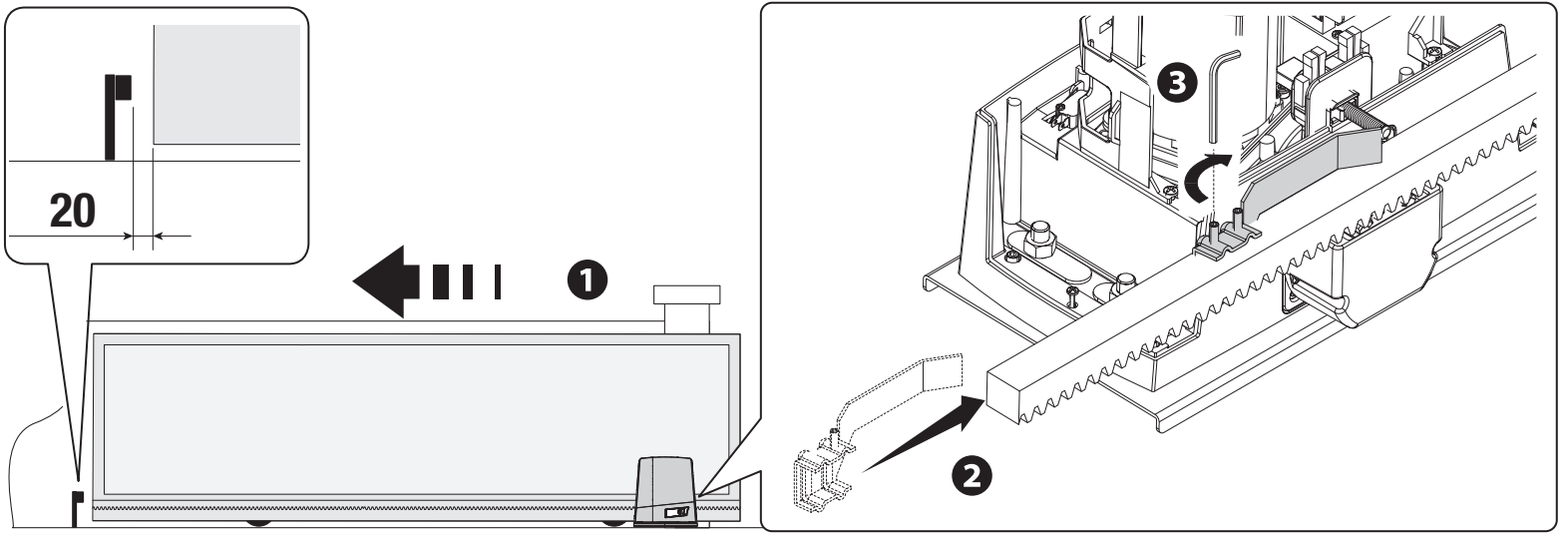

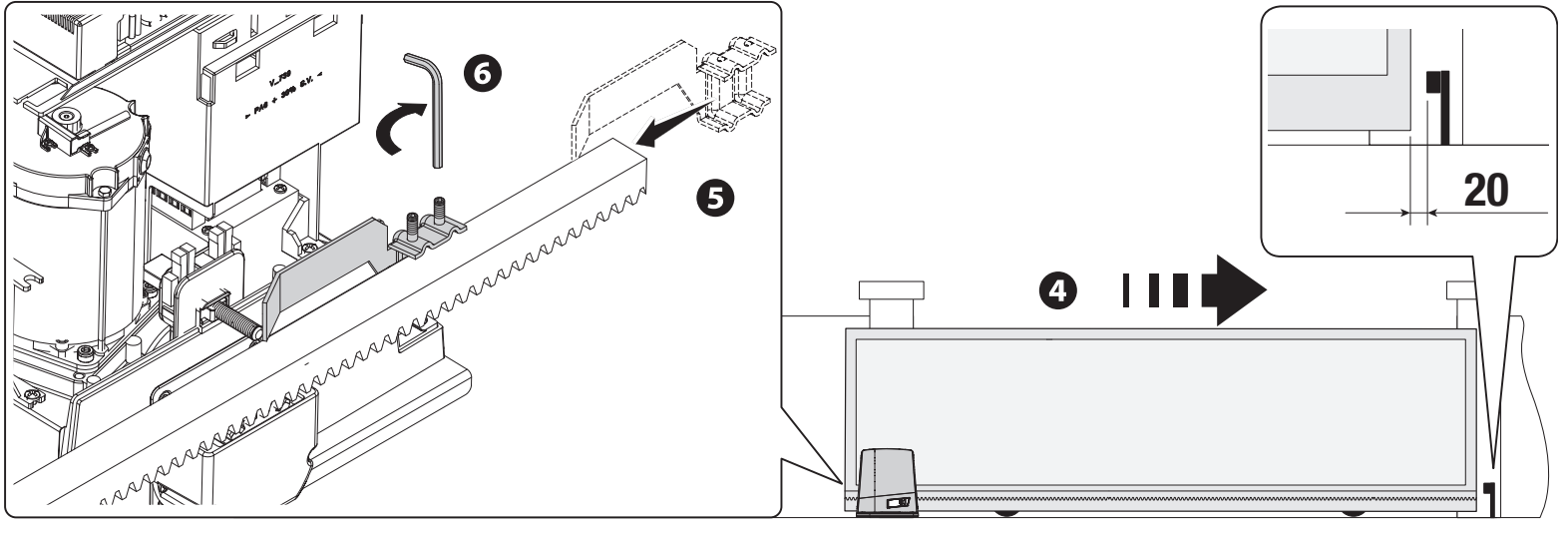

Mekaniske endestopkontakter AGS
Åbn porten manuelt. Placér åbningsstopklodsen på tandstangen, så dens rampe aktiverer fjedermikrokontakten, og fastgør den med de medfølgende skruer. Gentag samme fremgangsmåde ved lukning. I den viste opstilling er der en afstand på cirka 20 mm til det faste stop; kontrollér efterløbet ved den faktiske belastning. Portens faste stop og motorens aktiveringsstop har forskellige funktioner.
Kabelføring
| Kredsløb | Tværsnit / betingelse |
|---|---|
| Netforsyning 230 V AC | 3G × 1,5 mm² op til 20 m; 3G × 2,5 mm² ved 20–30 m. |
| 24 V signallampe | 2 × 1 mm² for de angivne strækninger op til 30 m. |
| Fotoceller | TX 2 × 0,5 mm²; RX 4 × 0,5 mm² i henhold til det samlede diagram. |
| Betjeningselementer | Antal ledere afhænger af enheden; tværsnit 0,5 mm² for de angivne strækninger. |
| Antenne | RG58, højst 5 m. |
| RSE / CRP | UTP CAT 5, højst 1 000 m afhængigt af betingelserne for det serielle system. |
Ved længere kabelstrækninger eller flere belastninger skal tværsnittet beregnes på ny ud fra strømstyrke og spændingsfald. Før netledningen gennem sin egen kabelgennemføring, adskilt fra lavspændingskredsløbene. Kablerne må ikke berøre dele, der bliver varme, og må ikke udsættes for mekaniske skader.

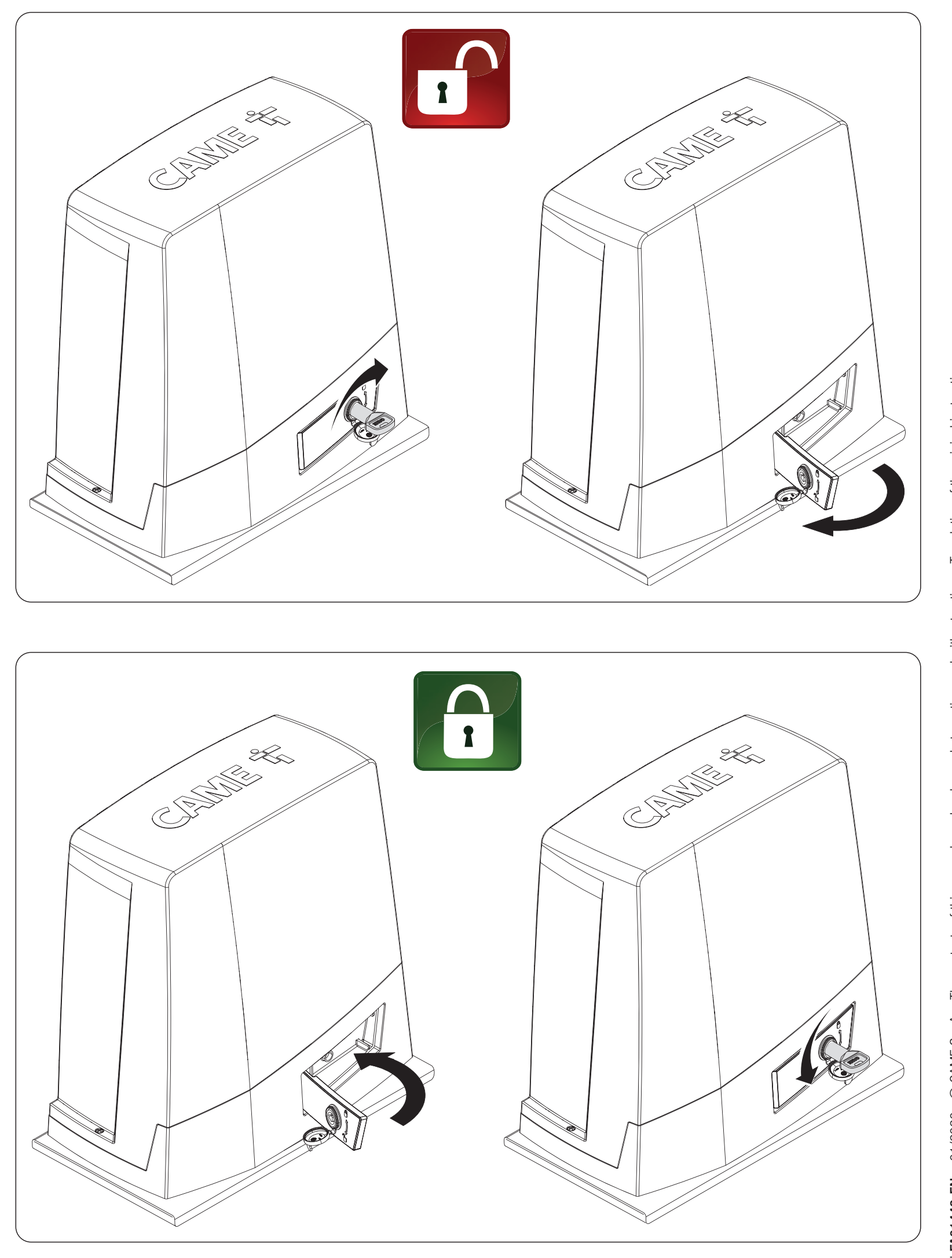

Manuel frigørelse og genlåsning
Afbryd først strømforsyningen, og sikr portbladet mod ukontrolleret bevægelse. Frigør ikke en beskadiget eller ubalanceret port, medmindre den er sikret.
- Sæt nøglen i låsen, og drej den som vist i det øverste billedpar.
- Åbn frigørelseshåndtaget udad fra huset som vist med pilen.
- Flyt porten manuelt og kontrolleret, uden personer i bevægelsesbanen.
- Lås porten igen ved at føre håndtaget tilbage til udgangspositionen og låse mekanismen som vist i det nederste billedpar.
- Kontrollér, at mekanismen er låst igen, før du aktiverer motoren.

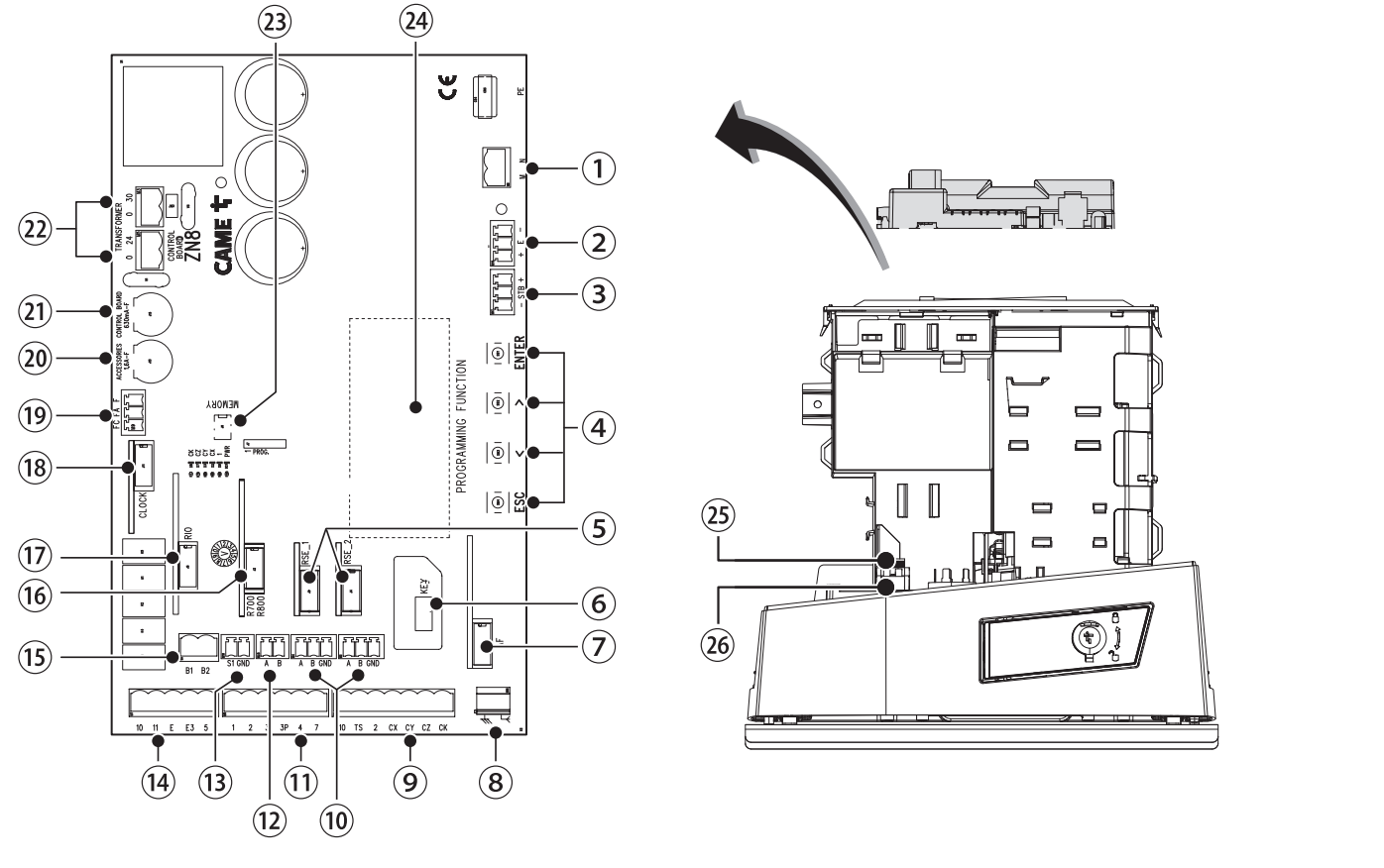

Orientering på ZN8-kortet
I den følgende illustration vender de store kondensatorer opad, de lange klemrækker nedad og programmeringsknapperne mod højre. Grafikdisplayet og ESC-/pile-/ENTER-knapperne bruges til indstilling, diagnosticering og brugere. Kort må kun sættes i og tages ud, når netforsyningen og eventuelle batterier er afbrudt.
| Illustrationsnummer | Element |
|---|---|
| 1 / 2 / 3 | Motor / encoder / RGP1 eller LBB. |
| 4 / 5 / 6 / 7 | Programmeringsknapper / RSE / CAME KEY / AF. |
| 8 / 9 / 10 / 11 | Antenne / sikkerhed / seriel forbindelse / kabelbetjening. |
| 12 / 13 / 14 / 15 | Tastatur / transponder / lys / B1–B2. |
| 16 / 17 / 18 / 19 | R700 eller R800 / RIOCN8WS / urkort / endestopkontakter. |
| 20 / 21 / 22 / 23 / 24 | Tilbehørssikring / kortsikring / transformator / Memory Roll / display. |
| 25 / 26 | Netforsyningssikring / netledning på motoren. |
Strømforsyning og klemmer på BKV20AGS
| Kredsløb / klemmer | Spænding, polaritet og grænse |
|---|---|

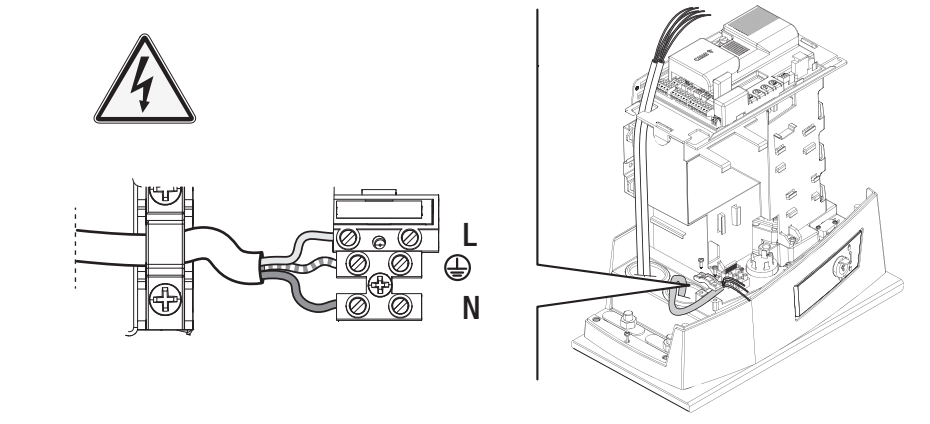

| L / N / PE | Netforsyning 230 V AC, 50/60 Hz. L er fase, N er nulleder, PE er beskyttelsesleder. AC har ikke plus og minus. |
| Motor / intern strømforsyning til kortet | Motor 36 V DC, kort ifølge den tekniske tabel 26 V DC. Dette er interne kredsløb i den korrekte konfiguration, ikke en udgang til tilbehør. Behold den foreskrevne tilslutning; tilslut ikke netspænding eller en ekstern strømforsyning efter skøn. |

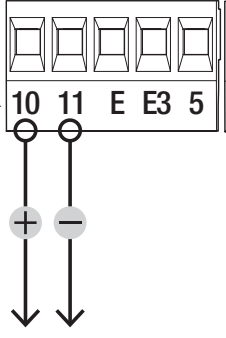

| 10 / 11 | Tilbehør 24 V AC/DC, samlet højst 20 W; normalt 24 V AC. Ved DC 10 = plus (+), 11 = minus (−); ved AC uden fast polaritet. |

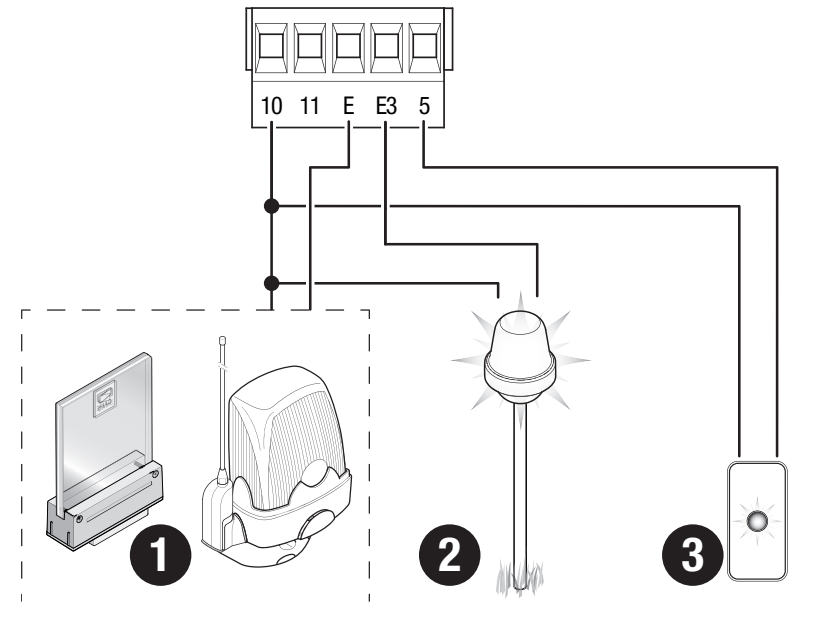

| 10 / E | Signallampe 24 V AC/DC, maks. 3 W. Ved DC er 10 den positive fællespol, og E er den styrede udgang. |
| 10 / E3 | Ekstra lys 24 V AC/DC, maks. 12 W; tilstand i Manage lights → Light E3. Ved DC er 10 den positive fællespol, og E3 er den styrede udgang. |
| 10 / 5 | Statussignal 24 V AC/DC, maks. 3 W. Ved DC er 10 den positive fællespol, og 5 er den styrede udgang. |
| B1 / B2 | Separat styret kontakt med monostabil eller bistabil funktion. Forsyner ikke tilbehør via 10/11. |
| 10 / TS / 2 | Forsynings- og testkredsløb til fotoceller samt fælles klemme i henhold til det konkrete diagram; TS er ikke en universel, permanent minusudgang. |

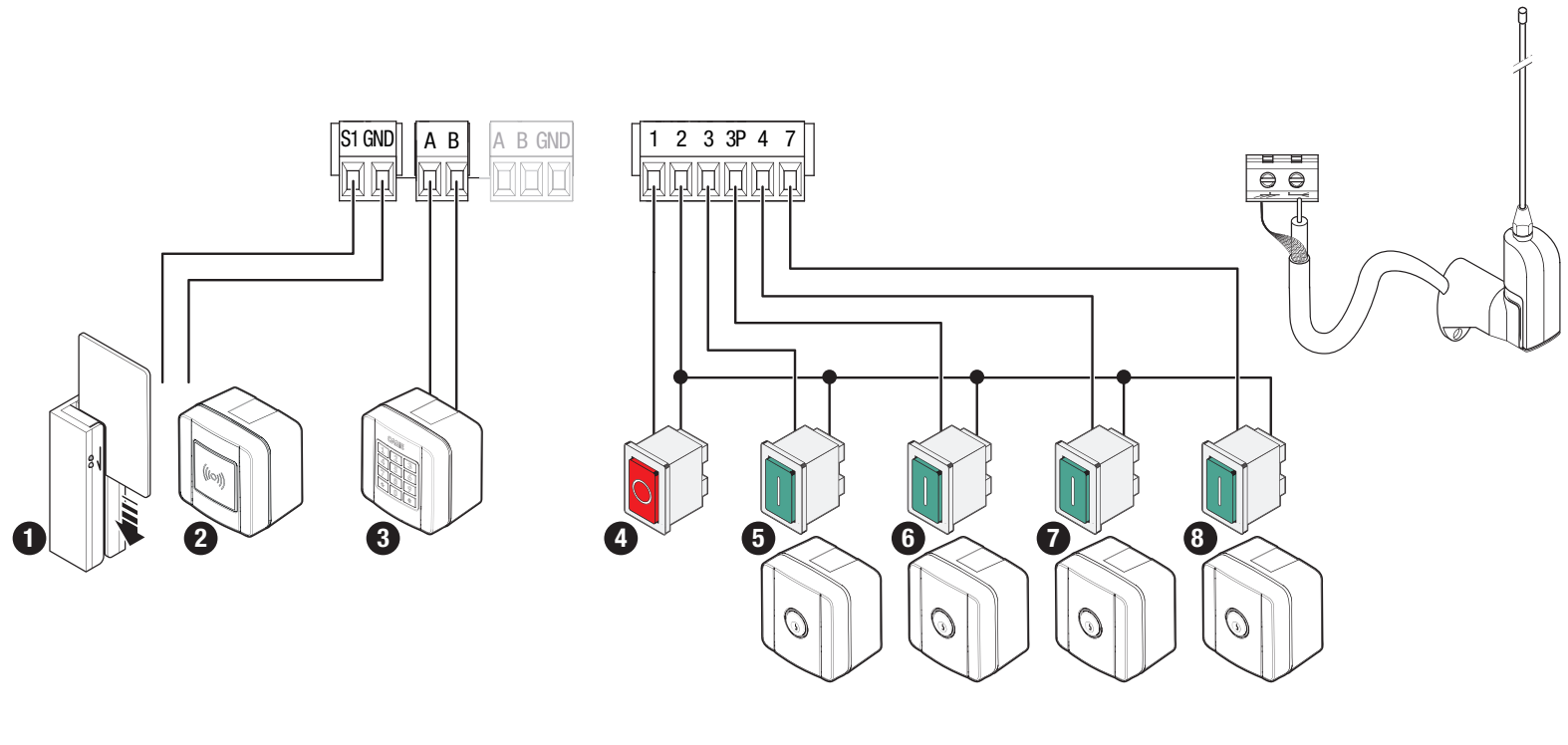

Kommandoer, STOP, sikkerhed og antenne
| Klemmer | Funktion / kontakt |
|---|---|
| 1–2 | NC STOP. Stopper porten og deaktiverer automatisk lukning; en ny kommando er nødvendig for at sætte den i bevægelse igen. Deaktivér Total stop, hvis STOP ikke anvendes. |
| 2–3 | NO-kommando: kun åbning. |
| 2–3P | NO: delvis åbning. |
| 2–4 | NO-kommando: kun lukning. |
| 2–7 | NO trinvis eller sekventiel kommando ifølge Command 2-7. |
| 2–CX / CY / CZ / CK | Fire separat konfigurerbare sikkerhedsindgange. Deaktivér ubrugte indgange, og indstil de anvendte efter beskyttelsestypen. |
| S1 / GND | Transponder eller læser med det tilhørende R700-kort. |
| A / B ved læsere | Kodetastatur med R800; må ikke forveksles med de samme bogstaver i den serielle forbindelse. |
| A / B / GND ved RSE | Seriel forbindelse mellem et par eller CRP afhængigt af det relevante stik. |
| Antenne / AF | RG58's midterleder til antennesignalet, skærmen til den markerede jordkontakt som vist på tegningen; stik det trådløse kort i AF. |
NO/NC-kommandoer og sikkerhedskontakter er spændingsfrie og har ingen +/−-polaritet. Strømforsyningen til tilbehøret og dets udgangskontakt er separate kredsløb. Tilslut ikke 230 V til kommandoklemmerne.

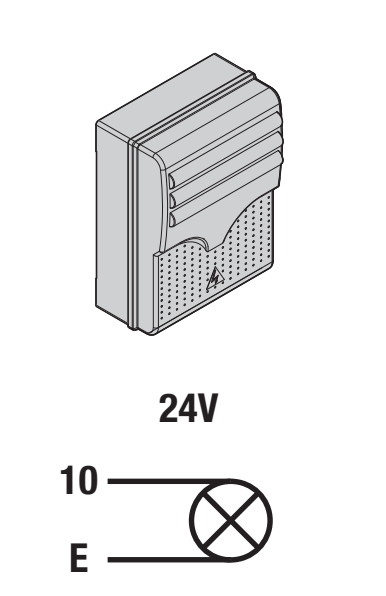

Signallampe
CAME KLED24 har 24 V AC/DC og 2 W og skal derfor tilsluttes 10–E inden for grænsen på 3 W. Indgangen er ikke særskilt markeret med +/−; ved AC skelner man ikke mellem polaritet, og ved DC er 10 kortets positive fællesudgang. Tilslut ikke en 230 V-version af blinklyset her. E3 er en separat lysudgang med en grænse på 12 W; forveksl ikke E og E3.

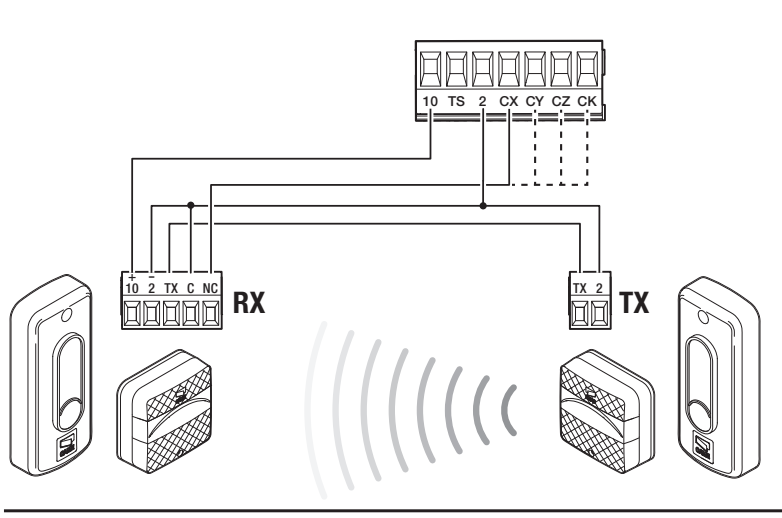

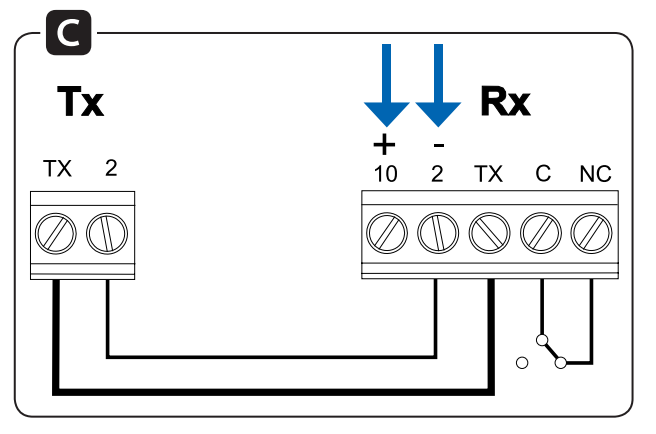

DIR10-fotoceller og test via TS

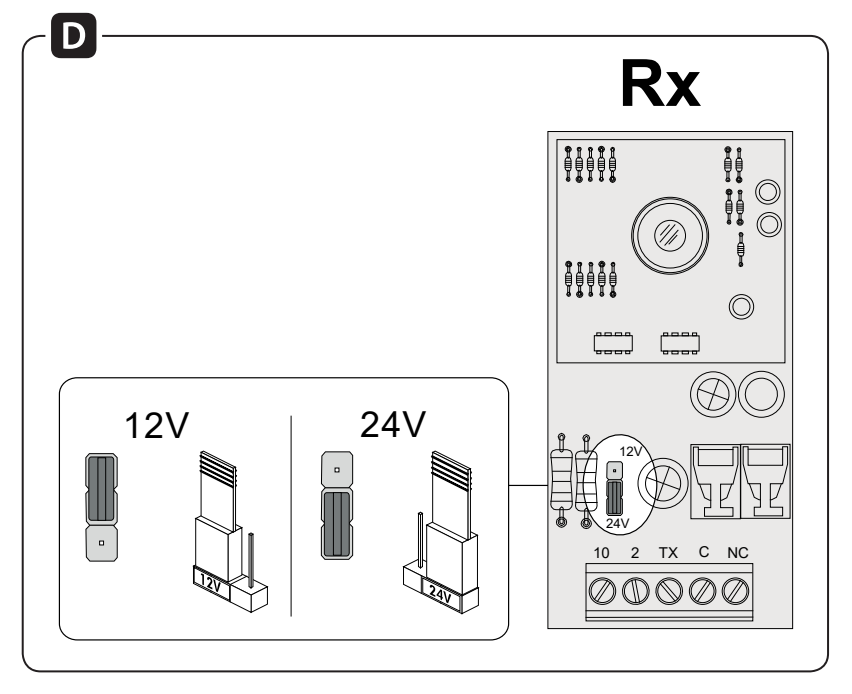

Eksemplet gælder CAME DIR10: TX/RX-par, rækkevidde 10 m, strømforsyning 12/24 V AC/DC. Indstil RX-jumperen til 24 V. Strømforbruget for parret er 60 mA ved 24 V AC. RX har klemmerne 10 (+), 2 (−), TX, C og NC. TX har klemmerne TX og 2, uden særskilte +/−-markeringer på den oprindelige tegning. Ved AC gælder jævnstrømspolaritet ikke.
| DIR10-klemme | Normal | Med test |
|---|---|---|
| RX10 (+) | Kort 10 | Kort 10 |
| RX2 (−) og RX C | Kort 2 | Kort 2 |
| RX TX ↔ TX TX | Forbind RX og TX med hinanden | Samme forbindelse |
| TX2 | Kort 2 | Kort TS |
| RX NC | Kort CX | Kort CX |
Kontakten C–NC har ingen polaritet. I dette synkroniserede diagram skal RX2 og C forbindes til kortets 2, ikke til 11. Forbind RX TX med TX TX; erstat ikke denne forbindelse med direkte strømforsyning fra kortets klemme 10. Indstil CX til C1 for genåbning under lukning.

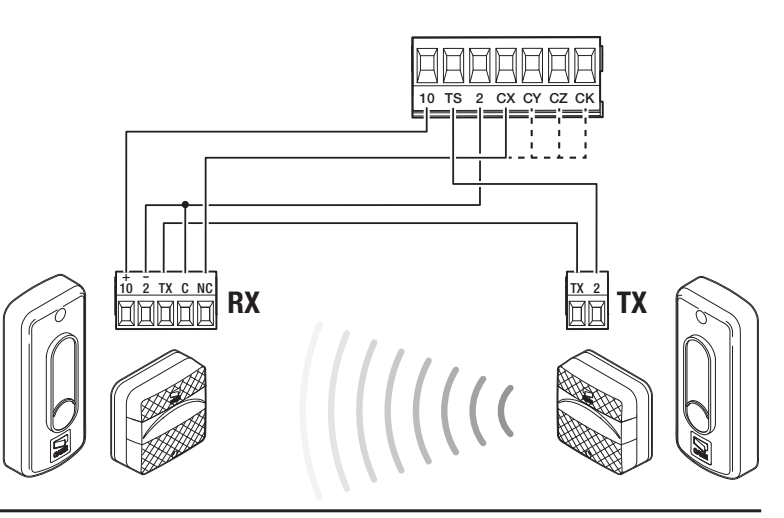

Aktivering af sikkerhedstesten
Afbryd strømmen, og flyt TX2-ledningen til TS; RX2/C forbliver på 2, og TX-forbindelsen mellem RX/TX forbliver på plads. Aktivér derefter i Configuration → Wired safety devices → Safety devices test testen og den tilsvarende sikkerhedsindgang. Hvis testen fejler, skal problemet med strømforsyning, tilslutning eller konfiguration udbedres; sikkerhedsfunktionen må ikke omgås permanent.

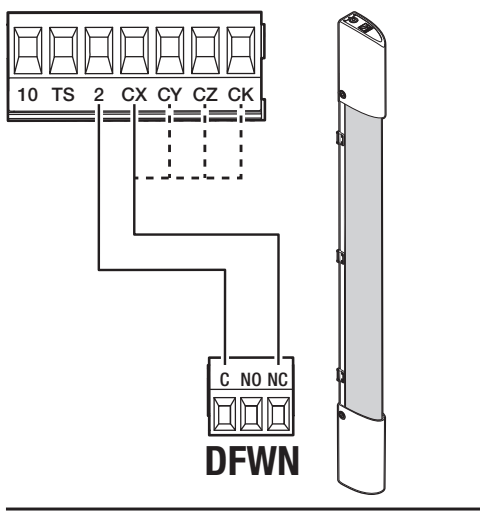

Sikkerhedslister og fire indgange
Indstil CX, CY, CZ og CK hver for sig. En NC-sikkerhedsliste bruger kontakten C–NC uden polaritet, f.eks. som vist i DFWN-diagrammet. For en resistiv sikkerhedsliste skal du vælge den relevante R7/R8-tilstand og det faktiske 8K2-diagram; et par sikkerhedslister har sin egen indstilling og tilslutning. Forveksl ikke en resistiv sikkerhedsliste med en almindelig NC-kontakt.

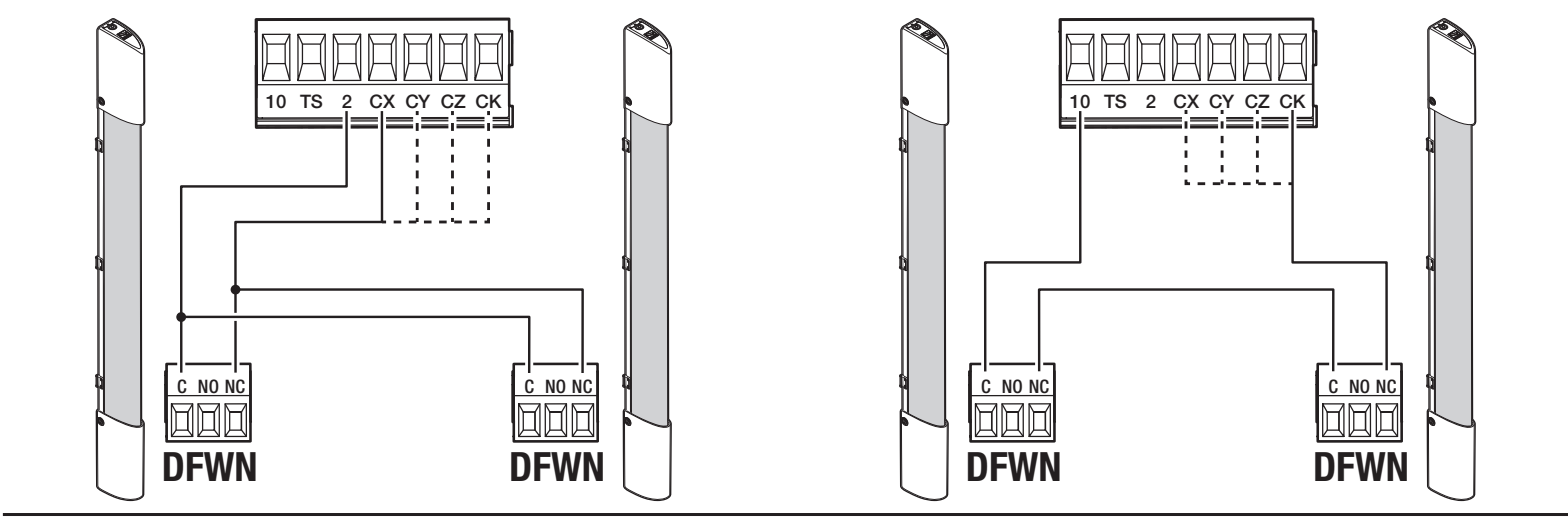

Ved to DFWN NC-sikkerhedslister er begge kontakter i diagrammet til venstre tilsluttet separat: C på begge lister til kortets 2, NC på den ene til CX og NC på den anden til CY. Producenten anbefaler denne tilslutning og betegner den som parallel; hver indgang skal konfigureres separat. Til højre er NC-kontakterne seriekoblet til én indgang: kortets 2 → den første listes C, den første listes NC → den anden listes C, den anden listes NC → kortets CX. Dette er kontaktdiagrammer for DFWN, ikke diagrammer for 8K2-resistive sikkerhedslister.
Første opstart og kontrol af retning
- Kontrollér mekanikken, stopklodserne, tandstangen, kablerne, at frikoblingen er låst, og at der er fri plads.
- Følg vejledningen på det grafiske display, når strømmen er tilsluttet. Vælg Motor type → BKV2000for dette drev; ændring af typen ændrer ikke den fysiske bæreevne.
- Indstil retningen under Configuration → Motor settings → Opening direction. Standardretningen er mod venstre.
- Under Motor test lukker knappen >, og knappen < åbner. Hvis retningen ikke stemmer, skal du rette den i menuen; byt ikke om på ledningerne på må og få.
- Indstil STOP, alle tilsluttede sikkerhedsindgange og eventuel test, og indlær derefter kørselsforløbet.
- Kontrollér hele cyklussen, delvis åbning, alle sikkerhedsfunktioner, lys, radio og adfærd efter strømsvigt.
Den første normale bevægelse efter opstart er åbning; vent, til den er gennemført. Stop straks, hvis der opstår usædvanlig adfærd, støj eller vibrationer, og find årsagen.
Automatisk indlæring af BKV-kørselsforløb
Før indlæring skal de mekaniske endestop, faste stop, typen BKV2000 og kørselsretningen være indstillet korrekt. Drevet skal være låst, og hele bevægelsesområdet skal være frit. En tekniker skal overvåge hele processen; ingen må opholde sig i kørselsområdet.
- Åbn Configuration → Motor settings → Travel calibration.
- Vælg YES ved spørgsmålet Confirm?, og bekræft med ENTER.
- Lad hele indlæringsguiden, der vises på det konkrete kort, gennemføre; indtast ikke en ny kommando før tid.
- Kontrollér efter afslutning positioner, hastighedsnedsættelser og funktionen af alle sikkerhedsanordninger. Hvis Calibration error vises, skal du først fjerne forhindringen eller udbedre den mekaniske fejl og først derefter gentage indlæringen.
Programmering af dette grafiske styrekort udføres ved hjælp af menunavne. Overfør ikke de numeriske indstillinger A1/A3 eller ZN7-indstillinger fra en anden serie hertil.

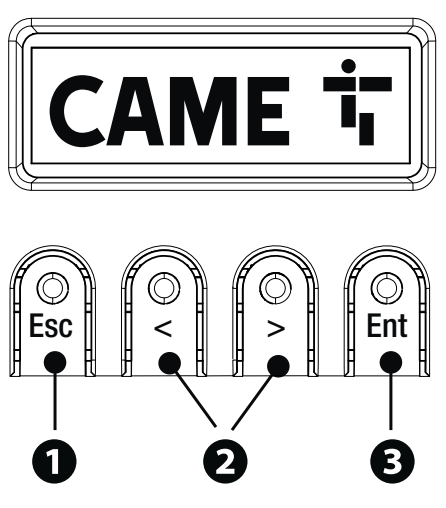

Programmering via grafisk display
ENTER åbner menuen og bekræfter valget. < a > går gennem punkterne og ændrer værdien. ESC annullerer en ændring, der ikke er bekræftet, går tilbage, forlader menuen eller stopper bevægelsen. Programmer med drevet standset, og gem de aktuelle indstillinger, før du foretager ændringer.
Nedenfor følger en slovakisk forklaring med de engelske menunavne, så du nemt kan finde det rette punkt. Med fed skrift er kun de udtrykkeligt angivne fabriksindstillinger markeret. Tilgængelige funktioner afhænger af tilsluttede kort og styrekortets udførelse.
Configuration → Motor settings
| Punkt / betydning | Valgmuligheder og betingelser |
|---|---|
| Opening direction Åbningsretning. | To the left – mod venstre; To the right – mod højre. |
| Motor test Retningskontrol. | > lukker, < åbner; korrigér uoverensstemmelser ved at vælge den korrekte retning. |
| Travel calibration Indlæring af bevægelsesstrækningen. | Confirm? NO/YES; indlæringsforløb. |
| Motor type Drevtype. | Vælg BKV2000 til BKV20AGS; de øvrige valgmuligheder BKV1500/BKV2500 øger ikke denne models bæreevne. |
Configuration → Gate travel settings
Configuration → Wired safety devices
| Punkt / betydning | Valgmuligheder og betingelser |
|---|---|
| Total stop STOP1–2: stopper og deaktiverer automatisk lukning. | Deactivated / On. Aktivér kun med korrekt NC-kontakt. |
| CX input / CY input / CZ input / CK input Fire indgange, der indstilles hver for sig. | Hver Deactivated; C1/C2/C3/C4/C7/C8/C13/R7/R8 og R7/R8 til to sikkerhedskanter. Betydningerne findes under tabellen. |
| Safety devices test Test af fotoceller ved åbnings- og lukningskommandoer. | Deactivated / On; kræver tilslutning via TS. |
| Obst. with motor stopped Ved registrering af en forhindring forhindres opstart, også når drevet står stille. | Deactivated / On. |
Configuration → RIO safety devices
Configuration → Command inputs / Functions
Konfiguration → Tider / Styring af lys
Konfiguration → RSE-kommunikation / Ekstern hukommelse
| Punkt / betydning | Valgmuligheder og betingelser |
|---|---|
| RSE1 Kortets funktion i RSE_1. | CRP, parret eller fra. |
| CRP-adresse Kortets entydige adresse i systemet. | 1–254. |
| RSE1-hastighed / RSE2-hastighed Overførselshastighed for hver port. | 1200/2400/4800/9600/14400/19200/38400/57600/115200 bps. Standardhastighed for begge porte: 38400 bps. |
| Gem data Lagring af brugere, tider og konfiguration. | Vises, når hukommelsen er isat; Memory Roll. |
| Læs data Indlæsning af gemte data på kortet. | Erstatter kortets data med den gemte konfiguration; kontrollér hele installationen efter indlæsning. |
Administrer brugere – brugere
Information – oplysninger og service
| Punkt / betydning | Valgmuligheder og betingelser |
|---|---|
| FW-version Vis FW og GUI. | Notér begge versioner, før indstillingerne ændres. |
| Manøvretæller Bevægelsestællere. | Samlet antal manøvrer / Delvise manøvrer. |
| Indstil service Servicemeddelelse. | Deaktiveret eller 1×100 til 250×100 manøvrer; meddelelsen blinker 3+3 gange. |
| Nulstil service Nulstil den delvise servicetæller. | Confirm? NO/YES; udfør efter faktisk vedligeholdelse. |
| Nulstil parametre Gendan parametrene. | Bevarer Radio decoding, Motor type og kalibreringsdata; skal skelnes fra fuld nulstilling. |
| Fejlliste De seneste 8 fejl. | Brug pilene til at gennemgå historikken; Delete errors sletter den efter bekræftelse. |
Timerstyring / Kommandoer
Sprog / adgangskode / F-menu
Reaktioner for kablede indgange og RIO-indgange
| Reaktion | Betydning |
|---|---|
| C1 / P1 | Genåbning under lukning – fotoceller. |
| C2 / P2 | Genlukning under åbning – fotoceller. |
| C3 / P3 | Delvist stop; kontrollér sammen med driftsautomatikken. |
| C4 / P4 | Stop og afvent, at forhindringen fjernes. |
| C7 / P7 | Genåbning under lukning – sikkerhedskanter. |
| C8 / P8 | Genlukning under åbning – sikkerhedskanter. |
| C13 / P13 | Genåbn under lukning, og stop straks, når forhindringen er fjernet; reaktionen gælder også, når porten står stille. |
| R7 / R8 | Tilsvarende reaktion for kanter med 8K2-modstand; separat valg for én eller to kanter. |
| P0 | Stop og deaktivér automatikken; genoptagelse kræver en ny kommando. |
Lagring og administration af fjernbetjeninger
For den grafiske menu, der er beskrevet ovenfor, er kapaciteten 250 brugere. AF skal indeholde en modtager med den korrekte frekvens og kodning; et eksempel er AF43S med TOP-432EE. Samme frekvens er ikke i sig selv en bekræftelse af kompatibilitet.
- Åbn Manage users → New user.
- Vælg den ønskede funktion, og bekræft med ENTER.
- Send koden med den valgte knap på fjernbetjeningen.
- Gentag fremgangsmåden for den næste knap eller bruger, notér nummeret og kommandoen, og afprøv den faktiske funktion.
Enkeltvis sletning er Remove user; fuldstændig sletning er Remove all. Radio decoding → Rolling code eller TW Key block sletter tidligere gemte sendere med en anden kodning. Brug ikke denne mulighed, før du har registreret de eksisterende fjernbetjeninger.
Nulstilling af parametre og fuld gendannelse
Information → Parameter reset gendanner fabriksparametrene, men bevarer Radio decoding, Motor type og indstillingerne for kalibrering af kørselsbanen. Gem konfigurationen, før du bekræfter, og kontrollér retning, beskyttelser, tider og driftstests efter nulstillingen. Brug den separate mulighed Manage users → Remove all til at slette alle brugere. Kontrollér også de gemte fjernbetjeninger efter hver gendannelse.
Gendannelse efter glemt adgangskode er en anden, fuldstændig nulstilling. Den sletter gemte brugere, tider og kalibrering. Dette bør udføres af en tekniker, der kan sætte hele anlægget sikkert i drift igen.
- Afbryd strømmen til styrekortet, inklusive eventuelle batterier.
- Hold < og > nede samtidig, og tilslut strømmen igen i henhold til serviceproceduren.
- Hold knapperne nede, indtil Factory reset vises, vælg Confirm YES, og tryk på ENTER.
- Indstil den korrekte model og retning igen, konfigurér alle beskyttelser, indlæring og brugere, og udfør komplette tests før drift.
Sikkerhedskopiering og indlæsning med Memory Roll
- Afbryd strømmen og batterierne, og indsæt Memory Roll i det markerede stik.
- Når strømmen er tilsluttet, skal du vælge Configuration → External memory → Save data eller Read data.
- Lagring/indlæsning omfatter brugere, tider og konfiguration. Indlæsning kan overskrive de eksisterende data på styrekortet.
- Når handlingen er afsluttet, skal du afbryde strømmen og tage Memory Roll ud. Kontrollér efter gendannelsen, at modellen stemmer, og kontrollér retning, alle beskyttelser og kommandoer.
Disse punkter vises, når hukommelsen er tilsluttet. Brug det dokumenterede Memory Roll-stik; tilslut ikke en USB-enhed til et andet stik alene på grund af et lignende funktionsnavn.
Memory Roll er på billedet af det faktiske ZN8-styrekort markeret med nummer 23.

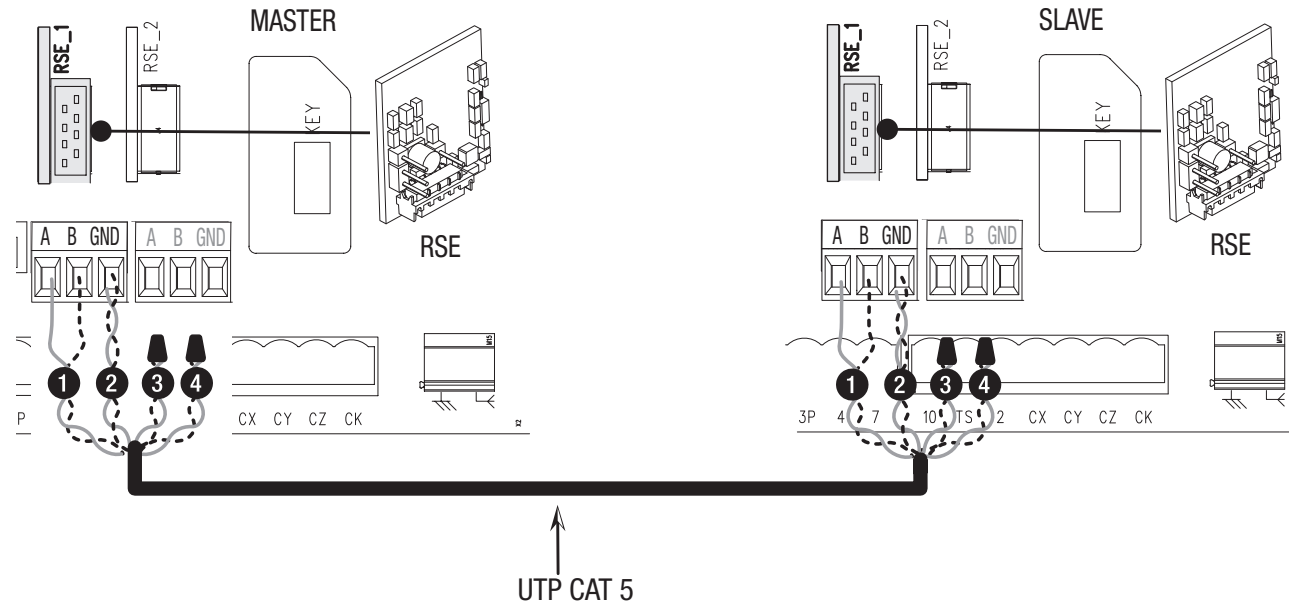

To motorer i MASTER–SLAVE-tilstand
Indsæt RSE-kort i RSE_1 på begge styrekort, og forbind A–A, B–B, GND–GND via UTP CAT5 ifølge diagrammet. Tilbehør og betjeningselementer tilsluttes til MASTER, hvor brugerne også gemmes. Vælg Paired på MASTER i guiden eller i indstillingen RSE1; den anden motor bliver SLAVE. En delvis kommando styrer MASTER i henhold til den oprindelige konfiguration, mens fælles åbning styrer begge porte.
Hvis RSE_1 bruges til parret, bruger CRP RSE_2. CAME KEY kan ikke tilsluttes i denne konfiguration. Forveksl ikke de samme bogstaver A/B på forskellige grænseflader.
Fejlfinding af tekstmeddelelser på displayet
| Meddelelse | Kontrol / fremgangsmåde |
|---|---|
| Kalibreringsfejl | Indlæringen blev afbrudt af en forhindring; fjern årsagen, og kontrollér mekanikken. |
| Encoderen virker ikke | Encoderen er frakoblet eller beskadiget; kontrollér det specifikke stik og kabelføringen uden strøm på. |
| Fejl i servicetest | Forhindring ved fotocellerne, forkert tilslutning/konfiguration eller defekt fotocelle; kontrollér TS-testen. |
| Portlåsen er åben | Motoren er låst op; kontrollér, at håndtaget er låst. |
| Maksimalt antal registrerede forhindringer under lukning / åbning / forhindringer | Det maksimale antal forhindringer i træk er overskredet; fjern modstanden eller årsagen til beskyttelsesreaktionen. |
| Kommunikationsfejl | RSE-porten er indstillet forkert; kontrollér forbindelsen og tilstanden. |
| Inkompatibel fjernbetjening | Sender, kodning eller TWIN KEY BLOCK stemmer ikke overens. |
| SLAVE-porten er åben | SLAVE-motoren er låst op. |
| Ingen kommunikation fra RIO-systemet | RIO-modulet mangler i stikket eller er defekt. |
| RIO-systemet er ikke konfigureret | Det trådløse system eller dets enheder er ikke konfigureret. |
Information → Errors list gemmer de seneste 8 fejl. Notér status og FW/GUI, før du sletter fejlene. Hvis porten ikke bevæger sig, skal du kontrollere netforsyning, sikringer, oplåsning, STOP, sikkerhed og en konstant aktiveret kommando. Hvis den åbner, men ikke lukker, skal du kontrollere fotocellerne og indstillingen af den relevante indgang. Sikkerhedsfunktionen må ikke omgås ved permanent at bygge bro over kredsløbet.
Sikringer til 230 V BKV20AGS
| Kredsløb | Hurtig sikring |
|---|---|
| Netforsyning | 2 A F |
| Styrekort | 630 mA F |
| Tilbehør | 1,6 A F |
Kontrollér sikringerne, når strømforsyningen og batterierne er afbrudt. Udskift dem kun med sikringer af samme type og værdi, og fjern først årsagen til kortslutningen eller overbelastningen.
Vedligeholdelse og service
For hver 10.000 cyklusser og mindst hver 6. måned kontrollér, at skruer/møtrikker er spændt, kontrollér slid og bevægelige deles funktion, smør de relevante mekaniske dele, og kontrollér advarsels- og sikkerhedsanordninger, manuel frikobling, kabler, styreskinne og tandstang. Afbryd strømforsyningen, og frakobl batterierne, før du udfører arbejde på anlægget. Efter en længere stilstandsperiode skal hele funktionen kontrolleres, når strømforsyningen er genoprettet.
Producenten angiver en MCBF på 250.000 cyklusser for BKV20 ved 20 m/2.000 kg; i områder med meget vind reduceres det angivne antal med 15 %. Det er en referenceværdi for cyklusser mellem fejl, ikke et vedligeholdelsesfrit interval eller en garanti for enhver portfløjs levetid. Indstil servicepåmindelsen under Information → Set up maintenance, og nulstil den først, når servicen er udført.
Når indstillingen er foretaget, skal beskyttelsen over styrekortet, dækslet og alle fastgørelser lukkes. Kontrollér kræfterne og sikkerhedsfunktionerne for hele gaten, vis brugeren den manuelle frikobling, og udlever manualerne til hele anlægget. Aflever elektronik og batterier på en dertil indrettet genbrugsstation, når de kasseres.
Tekniske egenskaber for CAME BKV20AGS
| Parameter | Værdi for den beskrevne udførelse |
|---|---|
| Model / kode | BKV20AGS / 801MS-0310 |
| Maks. vægt / længde på gatefløjen | 2.000 kg / 20 m |
| Netforsyning | 230 V AC, 50/60 Hz |
| Motor / intern strømforsyning til styrekort | 36 V DC / 26 V DC |
| Effekt | 250 W |
| Kraft / maksimal kraft | 900 N / 1.350 N |
| Maksimal hastighed | 12 m/min |
| Kapslingsklasse | IP54 |
| Driftstemperatur | −20 til +55 °C |
| Drift | Kontinuerlig drift; der er ikke angivet et fast antal cyklusser i timen. |
| Arbejdstid | 180 s |
| Standbyforbrug | 14 W; med RGP1-modul 0,8 W |
| Transformatorens termiske beskyttelse | 120 °C |
| Isolationsklasse / udveksling | I / 40 |
| Drevets vægt | 21 kg |
| Farve | Grå RAL 7024 |
| Tandhjul / endestop | Modul 4 / mekaniske |

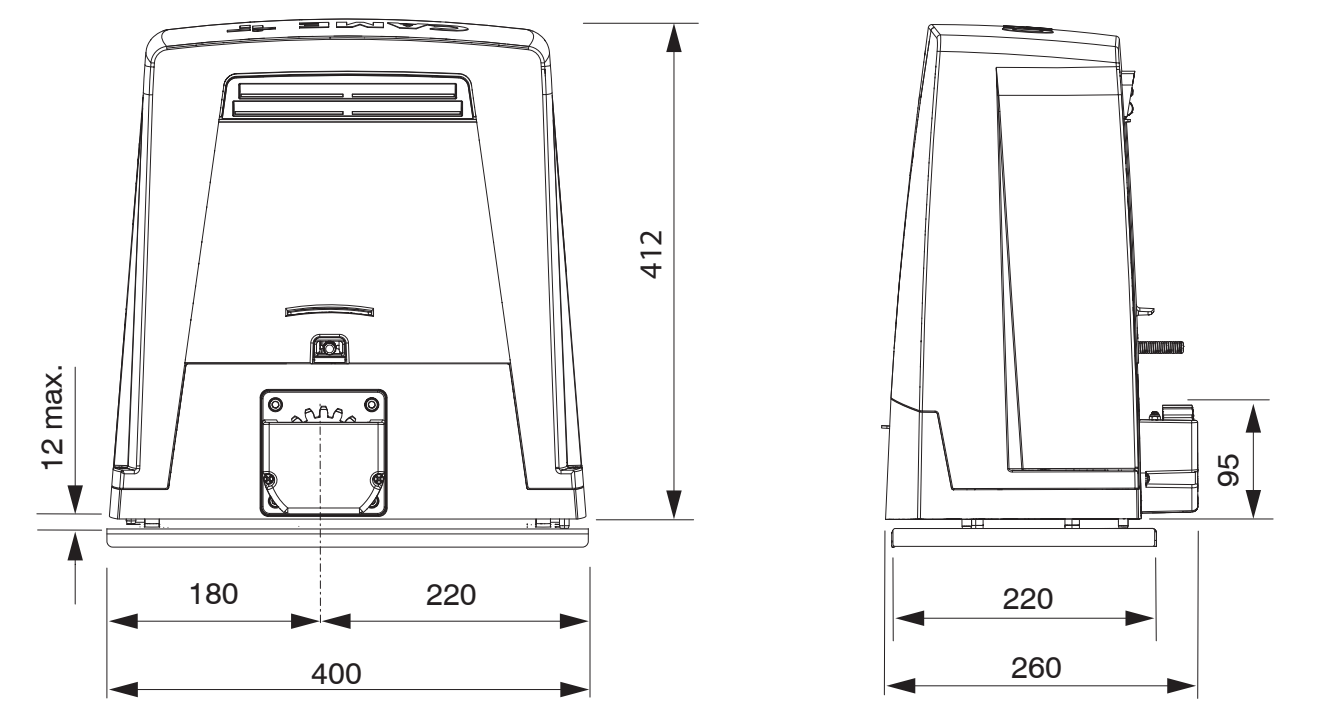

| Mål: bredde × dybde × højde | 400 × 260 × 412 mm |
| Modelindstilling | Motor type → BKV2000 |
| Brugerkapacitet for denne menu | 250 |
Hvordan bestiller jeg denne vare?
Vælg den løsning, der passer dig bedst:
- bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
- bestil via e-mail: bestil på [email protected]
