Beskrivelse af produktet CAME BXV10AGS - separat motor til skydeport op til 1000 kg (A)
CAME BXV10AGS-motor er beregnet til skydeporte en vægt på op til 1000 kg og en portfløjslængde på op til 20 m. Den har en elektromekanisk stopkontakt. Motoren er ikkereversibel. Detaljerede tekniske egenskaber ». Download manual ».
CAME BXV10AGS med ZN7-styrekort er en motor til en skydeportfløj på op til 1 000 kg og 20 m længde. Netforsyningen er 230 V AC, motoren 24 V DC; endestopkontakterne er mekaniske. Vurder portens mål, vægt og modstand samlet.
Montering og idriftsættelse skal udføres af en kvalificeret tekniker. Afbryd strømforsyningen og eventuelle batterier, før der udføres arbejde. Kontrollér de faste stop, beskyttelsen af farlige områder samt sikkerhedsfunktionerne og kraften på den færdige port.
Kontrollér mærkepladen, ZN7, H1-versionen og menuen før montering. De tekniske data nedenfor gælder for den beskrevne udførelse med F28 = 60–100 %, F8 = 1/2 og U3 = 0/1. Disse tre punkter fastlægger ikke i sig selv hele firmwaren. Brug den relevante vejledning, hvis mærkning eller stik er anderledes.
Separat motor CAME BXV10AGS
Denne vejledning gælder for den separate motor CAME BXV10AGS (A). Se tilbuddet med tilbehør på produktsiden for CAME BXV10AGS-sættet.
Den maksimale længde på 20 m gælder portfløjen; det er ikke automatisk det samme som den frie gennemkørselsbredde. Valg af A1 øger ikke den faktiske motors bæreevne.
Tilbehør og eksempler på tilslutning
De følgende enheder er konkrete eksempler på de viste tilslutninger. Kontrollér indholdet af den separate motors emballage og overensstemmelsen med det faktisk leverede tilbehør i det konkrete tilbud; brug den pågældende enheds egen vejledning, hvis det er en anden type.
| Komponent | Eksempel/anvendelse |
|---|---|
| Fotoceller | CAME DIR10, 12/24 V AC/DC; rækkevidde 10 m, klemmer og test. |
| Blinklys | CAME KLED24, 24 V AC/DC, 2 W; tilslutning 10–E. |
| Radio | CAME AF43S og TOP-432EE, eksempel på fast kode på 433,92 MHz; kontrollér, at kodningen stemmer overens med styrekortets indstillinger. |
| Tandstang | Tandstænger, modul 4 til denne model. |
| Betjening | Kontakter, trykknapper og læsere; potentialfri NO-kommandoer og NC-STOP i henhold til styrekortet. |
Montering af motoren
Når motoren er låst op, skal porten kunne bevæges let langs hele kørselsvejen uden hældning, beskadigede hjul eller risiko for at hoppe ud af føringen. Kontrollér, at der er faste mekaniske stop i både åben og lukket position, at underlaget er stabilt, og at områder, hvor portfløjen kan klemme nogen, er beskyttet. Der må ikke stå vand i motorområdet, og motoren må ikke udsættes for direkte vandstråler. Hvis skydeportfløjen har en indbygget ganglåge, må motoren kun kunne køre, når lågen er forsvarligt sikret.

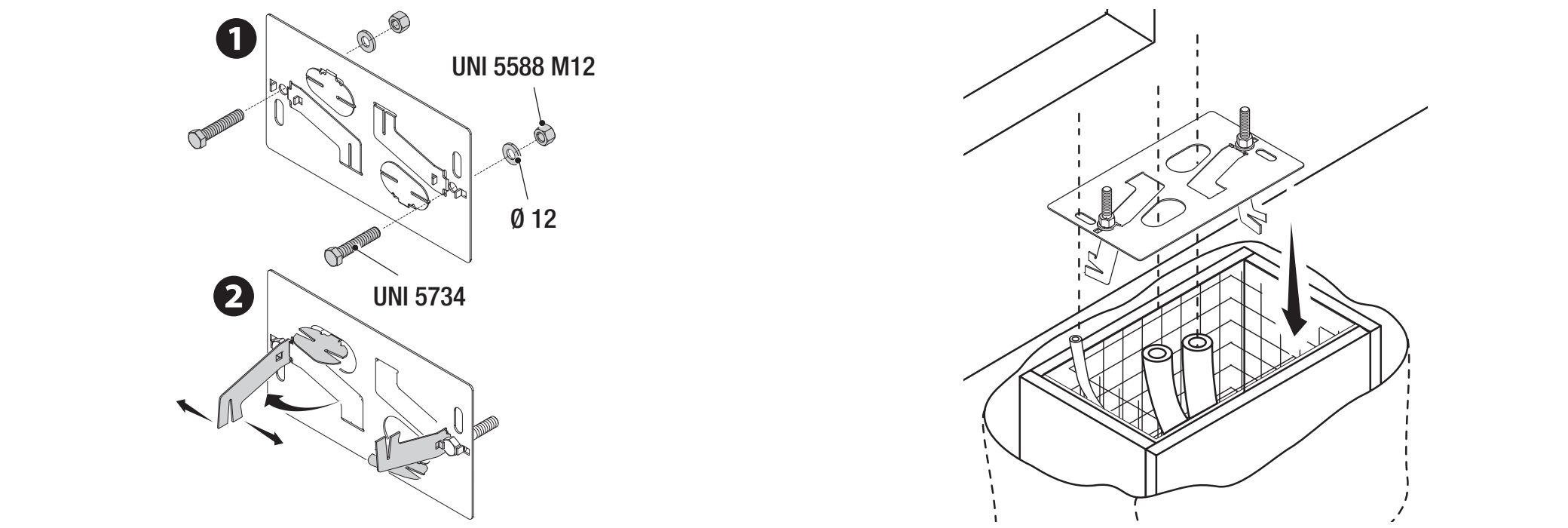

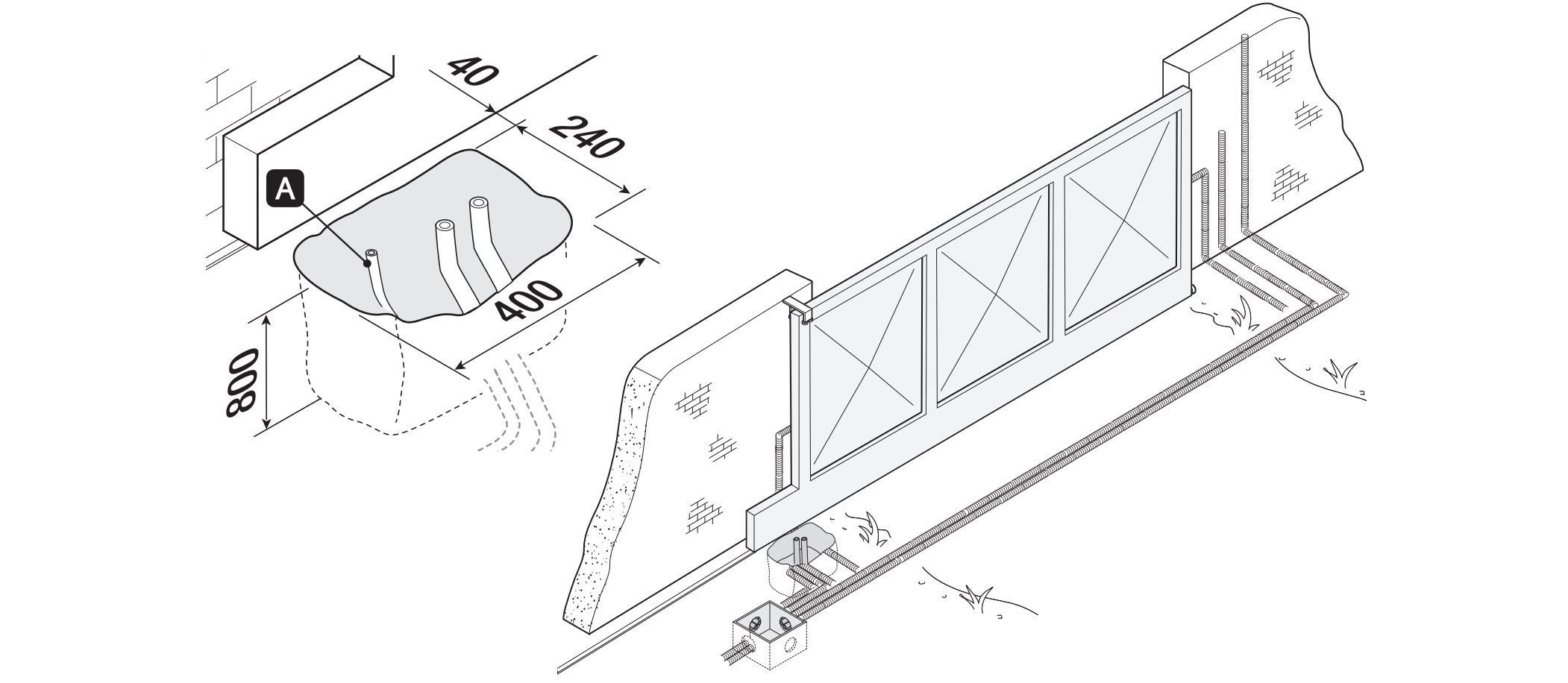

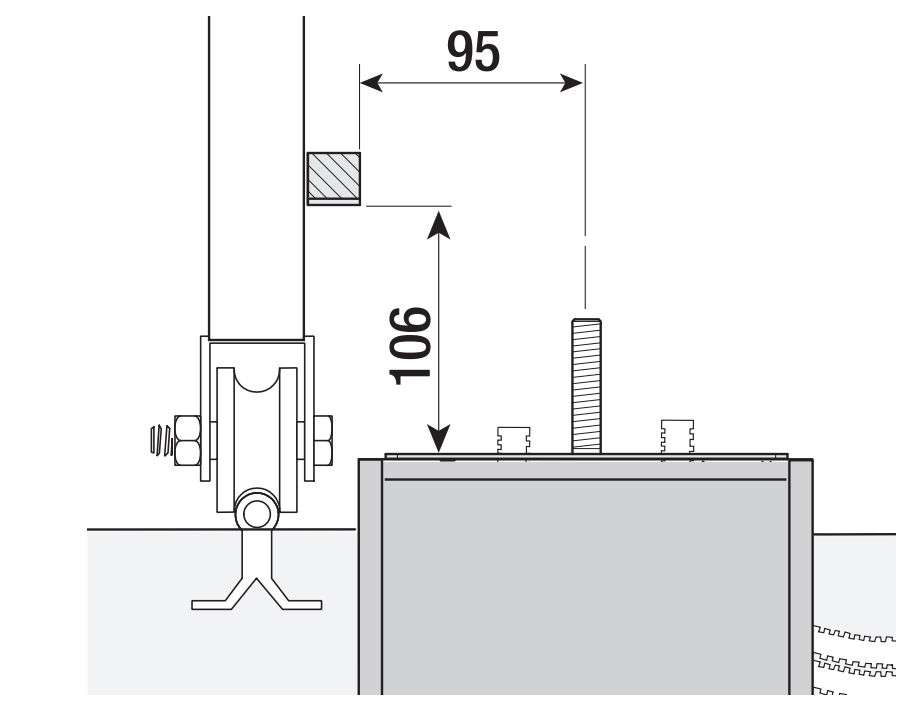

Fundament og monteringsplade

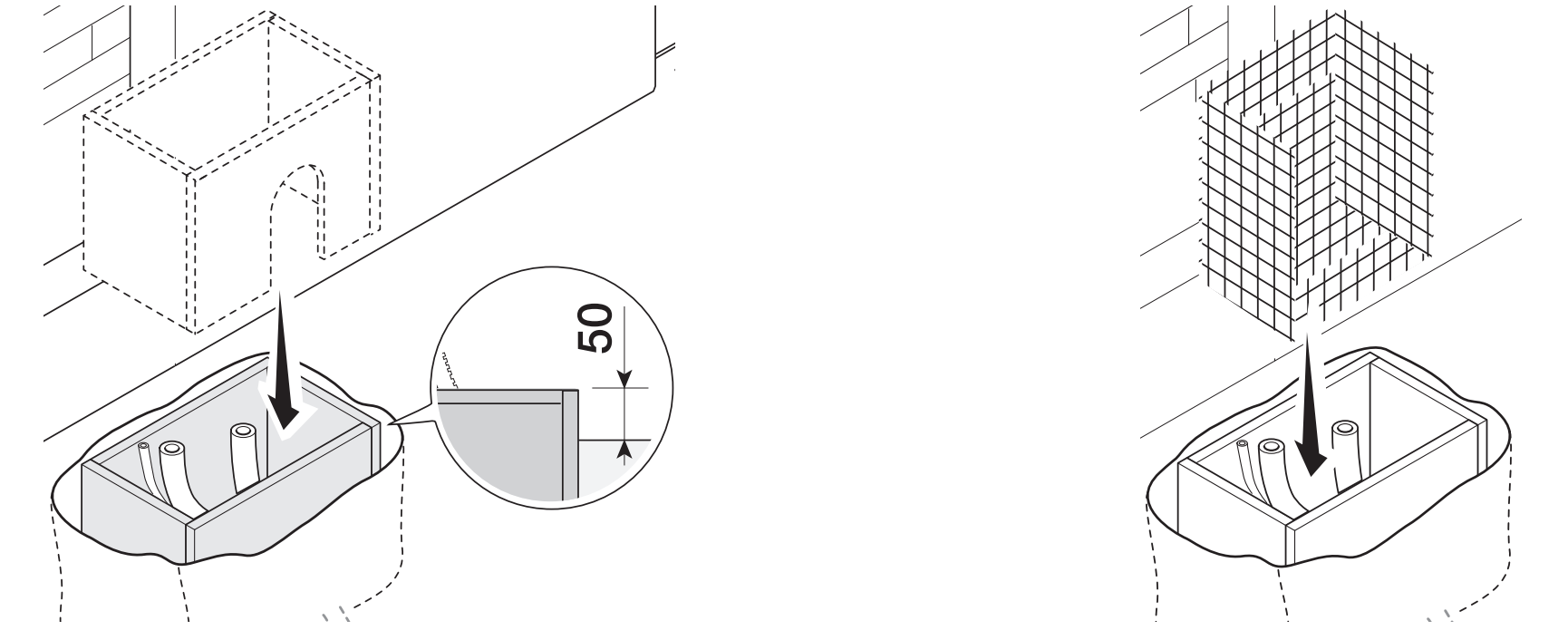

Et eksempel på installation har et udgravningsmål på 400 × 240 mm og en dybde på 800 mm. Tilpas fundamentets mål til underlaget og den konkrete port. Forskallingen rager 50 mm op over terræn; brug armering og M12-ankre. Til motorens strømforsyning anbefales et kabelrør på Ø 40 mm, til tilbehør Ø 25 mm og til en eventuel udløserwire Ø 20 mm.
Placér monteringspladen vandret, før kablerne gennem hullerne, og lad ankerboltenes gevinddele stikke op over overfladen. Lad betonen hærde i mindst 24 timer. Fastlæg pladens placering i forhold til tandstangen ud fra tegningen: det vandrette mellemrum på 95 mm og højden på 106 mm gælder de markerede flader i snittet. Forveksl dem ikke med fundamentets mål.

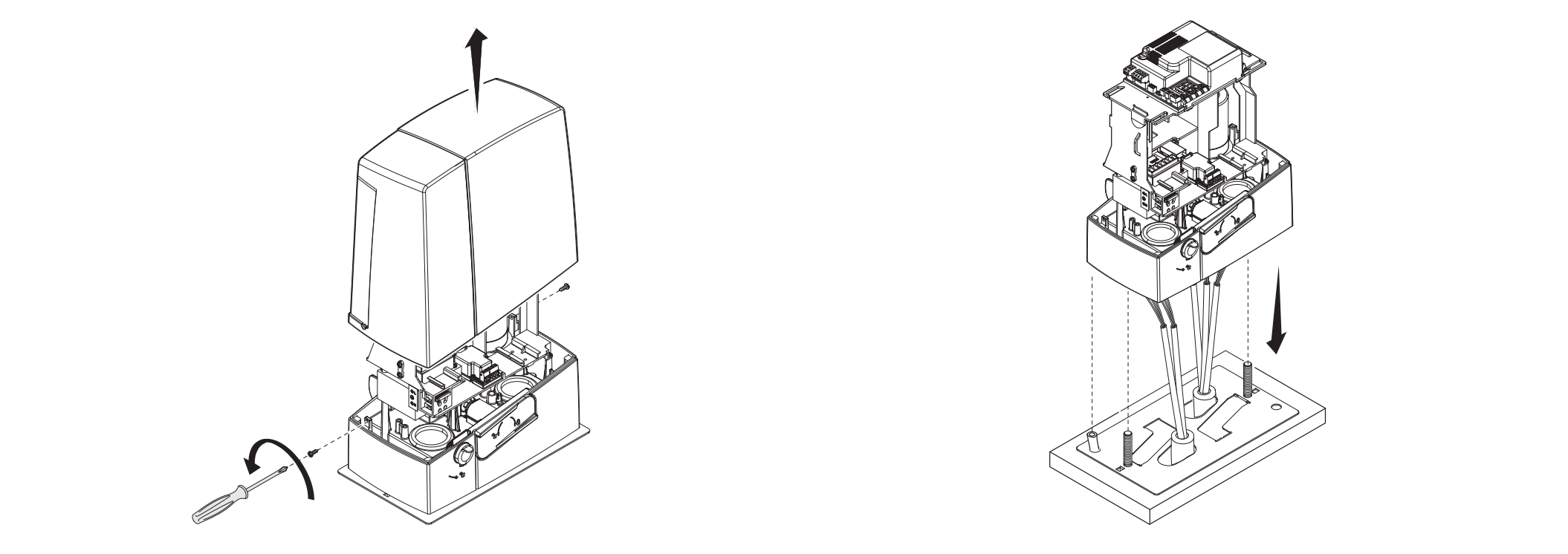

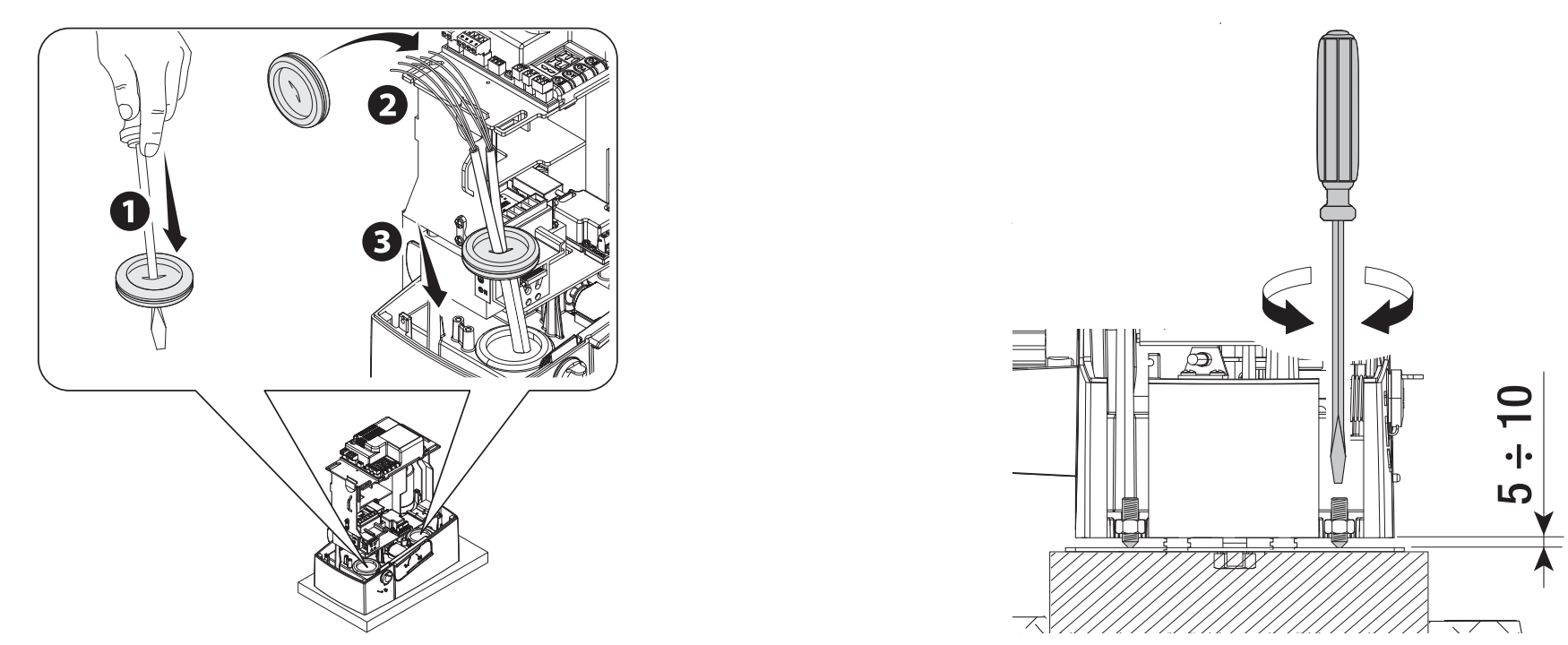

Montering og højdejustering
Tag dækslet af, og montér motoren på pladen. Kablerne skal føres gennem undersiden af huset og gennem korrekt monterede kabelgennemføringer. Løft motoren med gevindfødderne under justeringen 5–10 mm, så der er plads til at justere indgrebet.

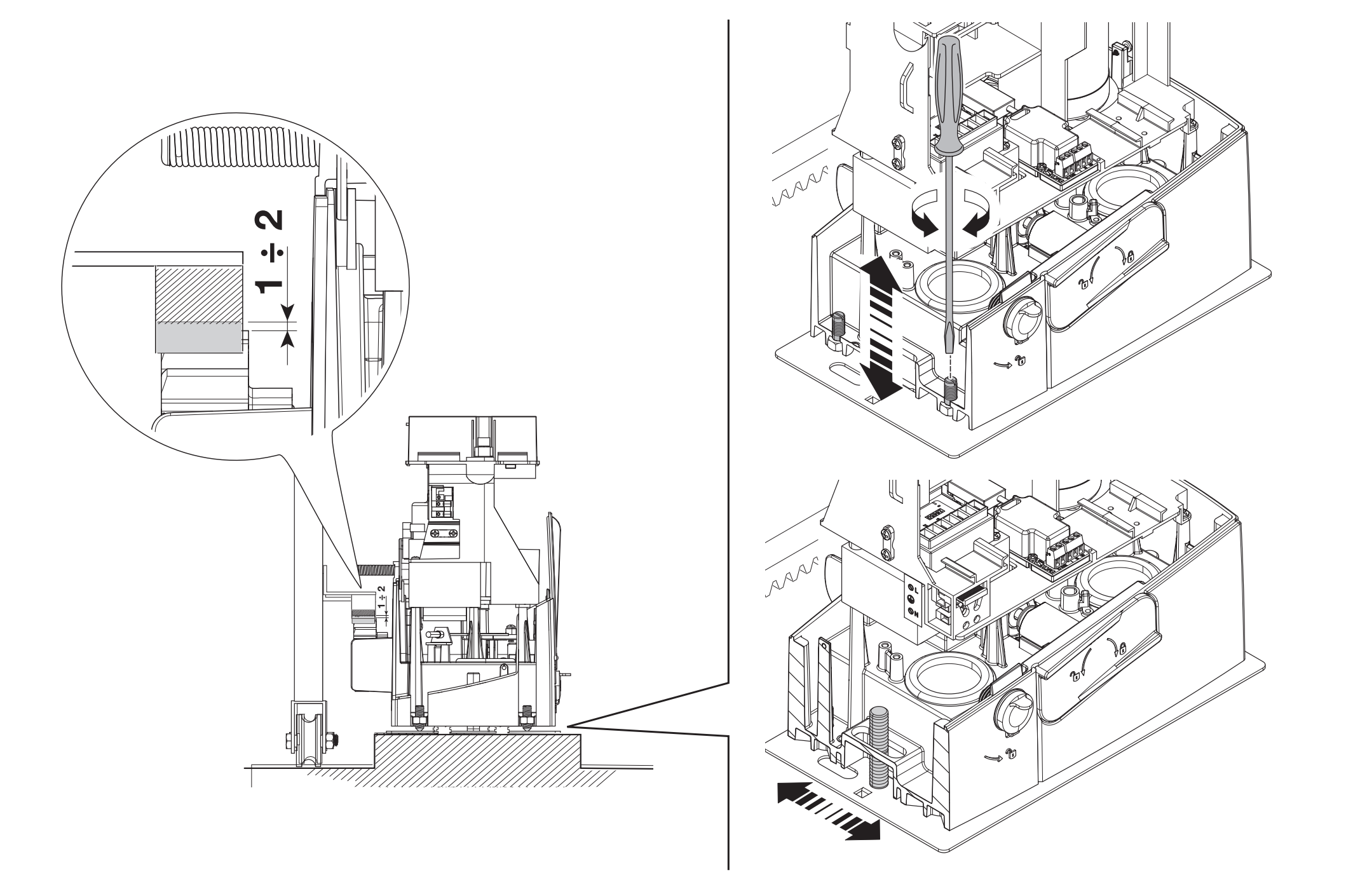

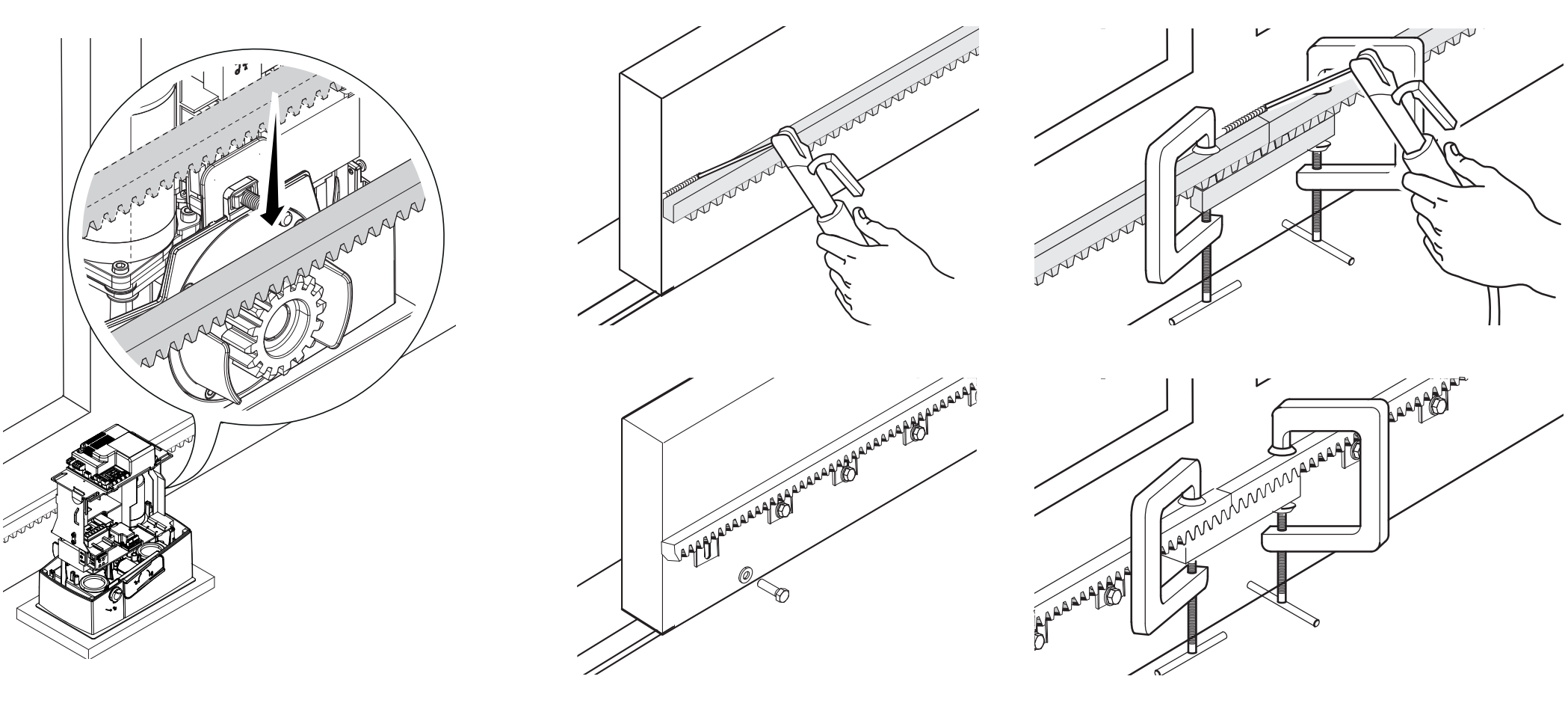

Tandstang og spillerum i indgrebet
Lås motoren op, og montér tandstangen, mens portfløjen bevæges manuelt. Når delene samles, skal der placeres et hjælpestykke af tandstangen under samlingen, så tænderne flugter jævnt. Justér motorens lodrette og vandrette position efter monteringen.
Lad der være et spillerum på 1–2 mm mellem tandstangen og tandhjulet. Portens vægt må ikke hvile på motoren. Bevæg porten manuelt langs hele kørselsvejen, kontrollér indgrebet og tandstangens samlinger, og spænd først derefter møtrikkerne og skiverne på ankrene.

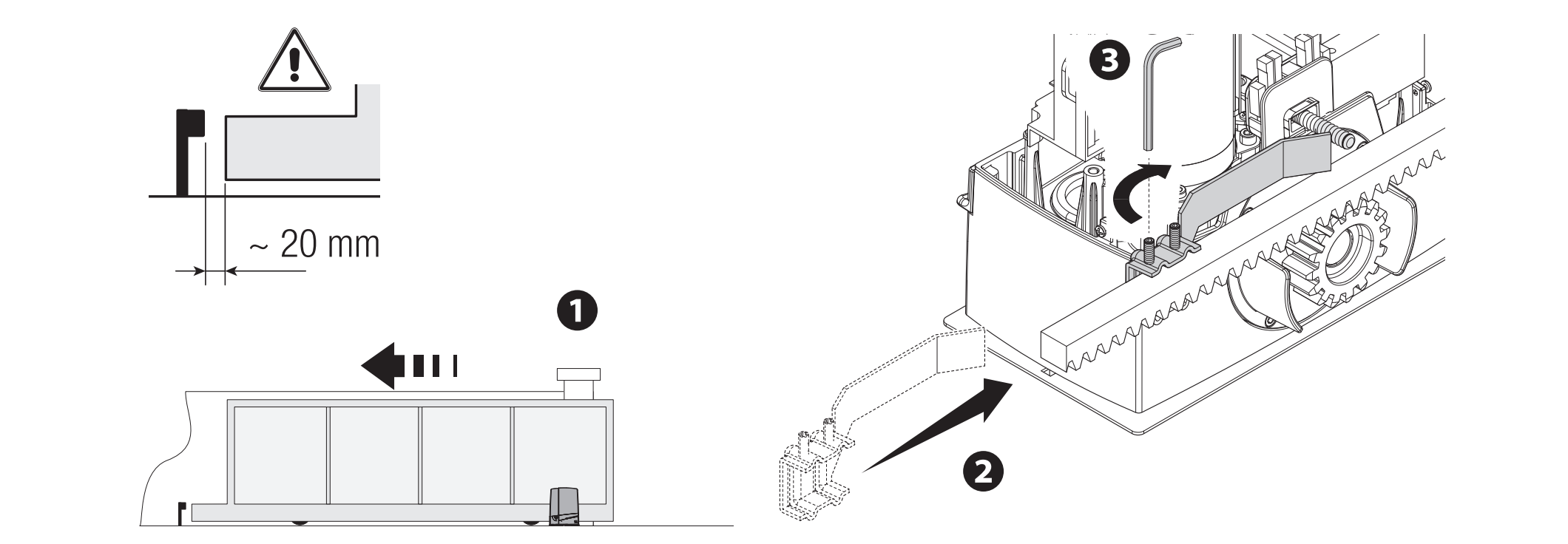

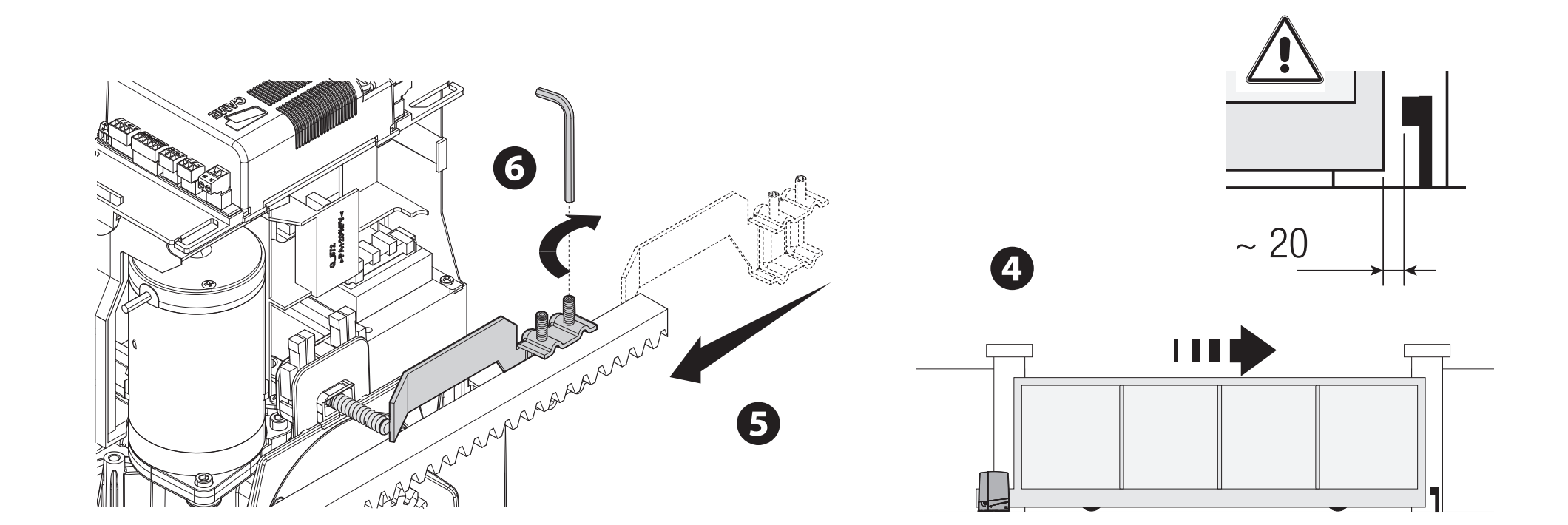

Mekaniske endestopkontakter
Flyt portfløjen manuelt til åben position. Fastgør åbningsstoppen på tandstangen, så anslaget pålideligt aktiverer fjeder-mikrokontakten. Justér lukkestoppen på samme måde. Fastgør stoppene godt; portens faste mekaniske stop og motorens aktiveringsstop har forskellige funktioner.
I den viste installation skal der ved endepositionen være cirka 20 mm til det faste stop. Kontrollér efterløbet ved den faktiske hastighed og belastning.
Kabelføring
| Tilslutning | Kabel / betingelse |
|---|---|
| 230 V AC-net, L/N/PE | 3G × 1,5 mm² op til 20 m; 3G × 2,5 mm² ved 20–30 m. |
| Betjeningselementer | Antal ledere afhænger af betjeningen; tværsnit 0,5 mm² til de angivne korte strækninger. |
| DIR10-fotoceller | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm². Sørg for korrekt tilslutning af TX og NC-kontakten. |
| Antenne | RG58, højst 10 m; anbefalet op til 5 m. |
| RSE / CRP | UTP CAT 5; separat seriel forbindelse, ikke motorforsyning. |
Antallet af ledere skal dække hele det valgte diagram. Ved længere strækninger, samtidige belastninger eller andet tilbehør skal teknikeren beregne tværsnittet ud fra strømstyrke og spændingsfald. Beskyt kablerne mod beskadigelse og kontakt med motoren eller transformatoren; før netledningen og lavspændingskredsløbene hensigtsmæssigt adskilt.

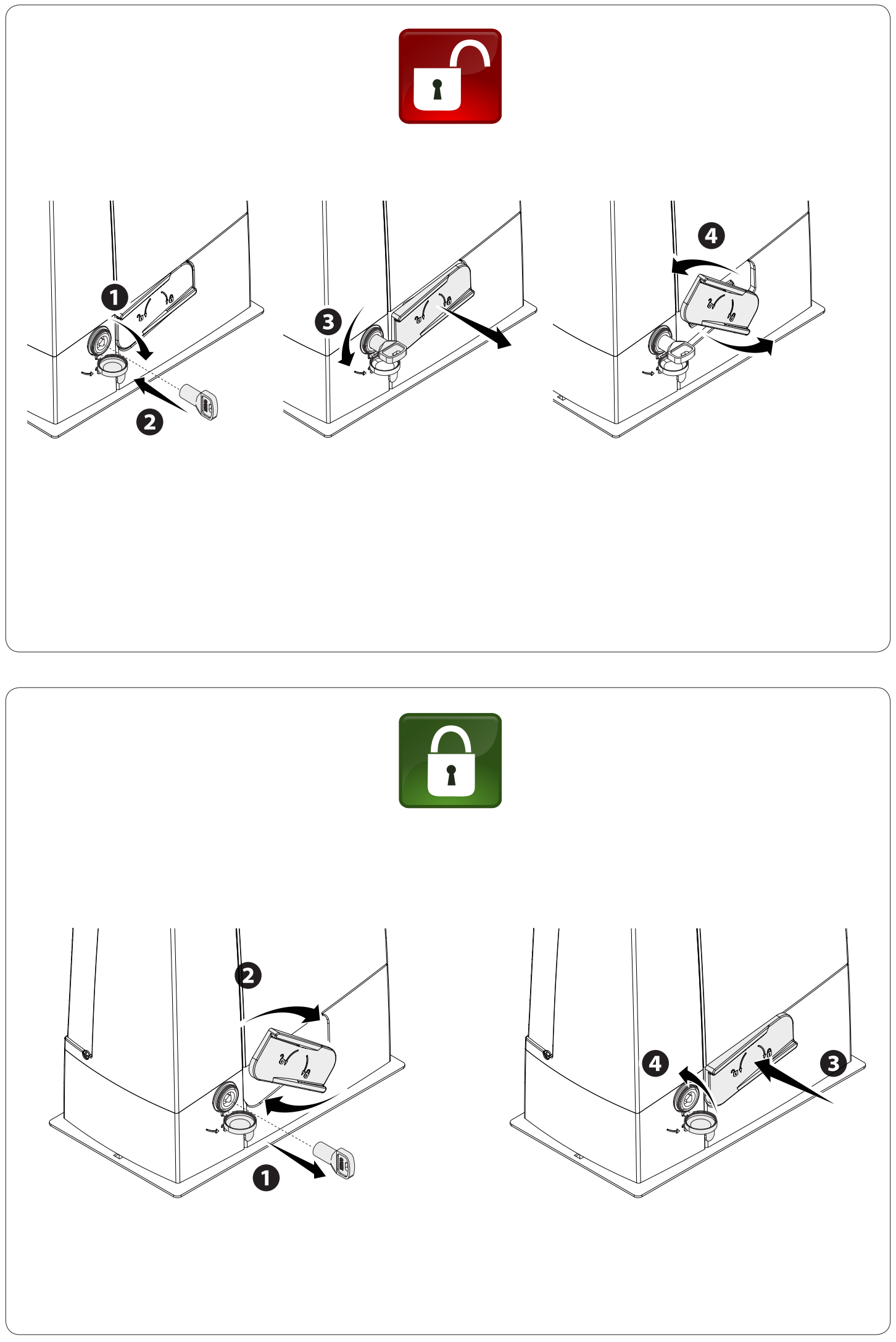

Manuel frikobling ved strømsvigt
Afbryd strømmen, og fastgør portbladet, før det flyttes manuelt. Frikobling af en beskadiget eller ubalanceret port kan medføre ukontrolleret bevægelse.
- Sæt nøglen i låsen, og drej den i pilens retning som vist på billedet.
- Træk i og åbn frikoblingshåndtaget som vist på billedet.
- Flyt porten manuelt under kontrol, og sørg for, at der ikke er personer i dens bevægelsesbane.
- Når porten låses igen, skal håndtaget sættes tilbage i udgangspositionen, og mekanismen låses. Kontrollér, at drevet er låst, før du aktiverer det motoriserede drev.

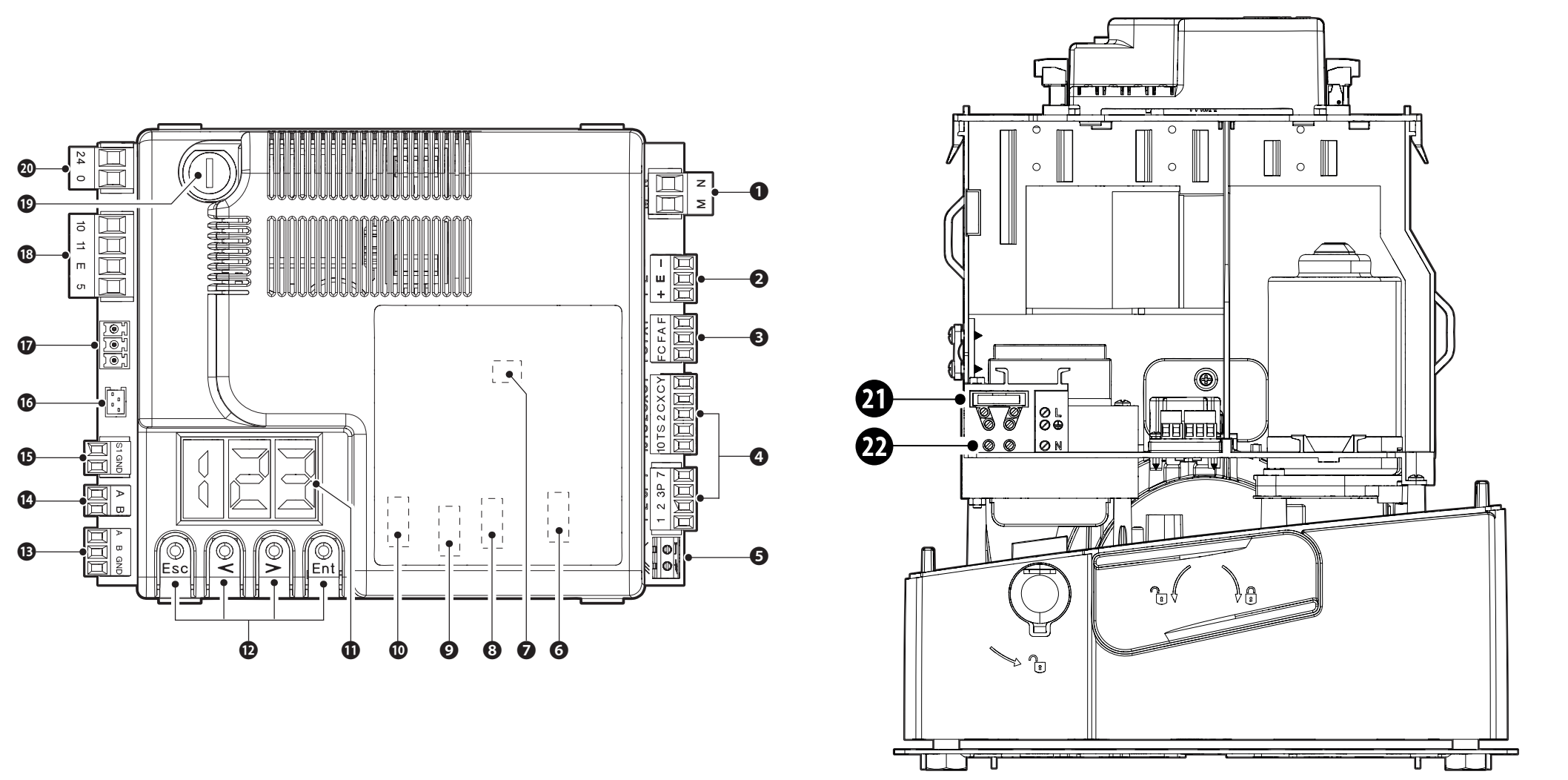

Orientering på ZN7-styrekortet

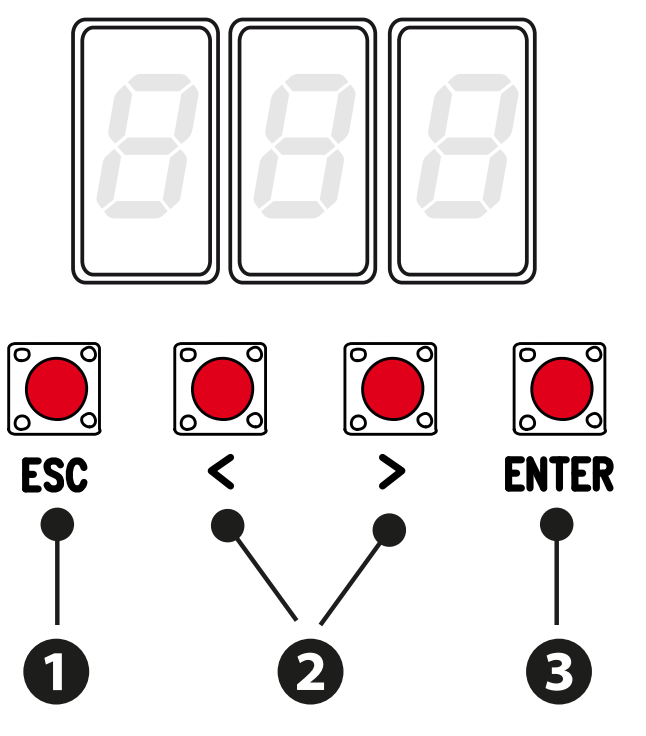

ZN7 har et display samt knapperne ESC, piletaster og ENTER. Indstillinger, tider og brugere administreres via menuen. Stikkene AF, Memory Roll, R700/R800, RSE og RIOCN8WS har forskellige funktioner; isæt eller fjern kun kortet, når både netstrømmen og batterierne er afbrudt.
| Figurnummer | Element |
|---|---|
| 1 / 2 / 3 | Motor / encoder / endestop |
| 4 / 5 / 6 | Betjeningssignaler og sikkerhed / antenne / AF |
| 7 / 8 / 9 / 10 | Memory Roll / R700 eller R800 / RSE / RIOCN8WS |
| 11 / 12 | Display / programmeringsknapper |
| 13 / 14 / 15 | A–B–GND seriel forbindelse / A–B tastatur / S1–GND transponder |
| 16 / 17 / 18 | GSM-modul / RGP1 / tilbehør og lys |
| 19 / 20 / 21 / 22 | Tilbehørssikring / kortindgang / netsikring / nettilslutning |
Klemmer og strømforsyning på ZN7
| Klemmer | Anvendelse / spænding / polaritet |
|---|---|
| L / N / PE | 230 V AC-net, 50/60 Hz til BXV10AGS. PE er beskyttelseslederen; AC har ingen +/−. |

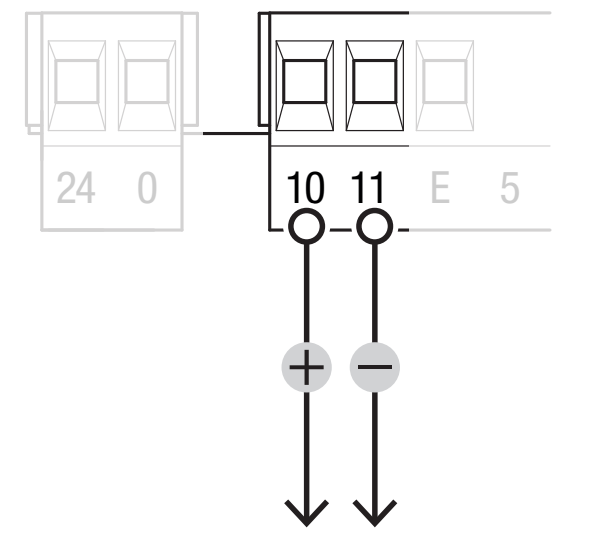

| 10 / 11 | Tilbehør: normalt 24 V AC, ved batteridrift 24 V DC, samlet belastning højst 40 W. Ved DC 10 = plus (+), 11 = minus (−); ved AC er der ingen polaritet. |
| 10 / E | Blinklys eller cykluslys, 24 V AC/DC, maks. 25 W. Ved DC er 10 den fælles positive pol, og E er den switched udgang. |
| 10 / 5 | Portstatusindikering, 24 V AC/DC, maks. 3 W. Ved DC er 10 den fælles positive pol, og 5 er den switched udgang; ikke til kontinuerlig strømforsyning. |
| 24 / 0 | Intern strømforsyning til kortet fra strømforsyningsdelen; må ikke forbindes som tilbehørsudgang eller som ekstern batteriindgang. |
| M / N | 24 V DC-motor; behold tilslutningen til den korrekte samling. Ikke 230 V nettilslutning. |
| + / E / − | Encoder: strømforsyning +/− og signal E; ikke en universel tilbehørsudgang. |
| F / FA, F / FC | F fælles, FA åbning, FC lukning; NC-endestopkontakter uden polaritet. |
| A / B / GND – RSE | Serielt interface med RSE-kort; må ikke forveksles med A/B på tastaturet. |

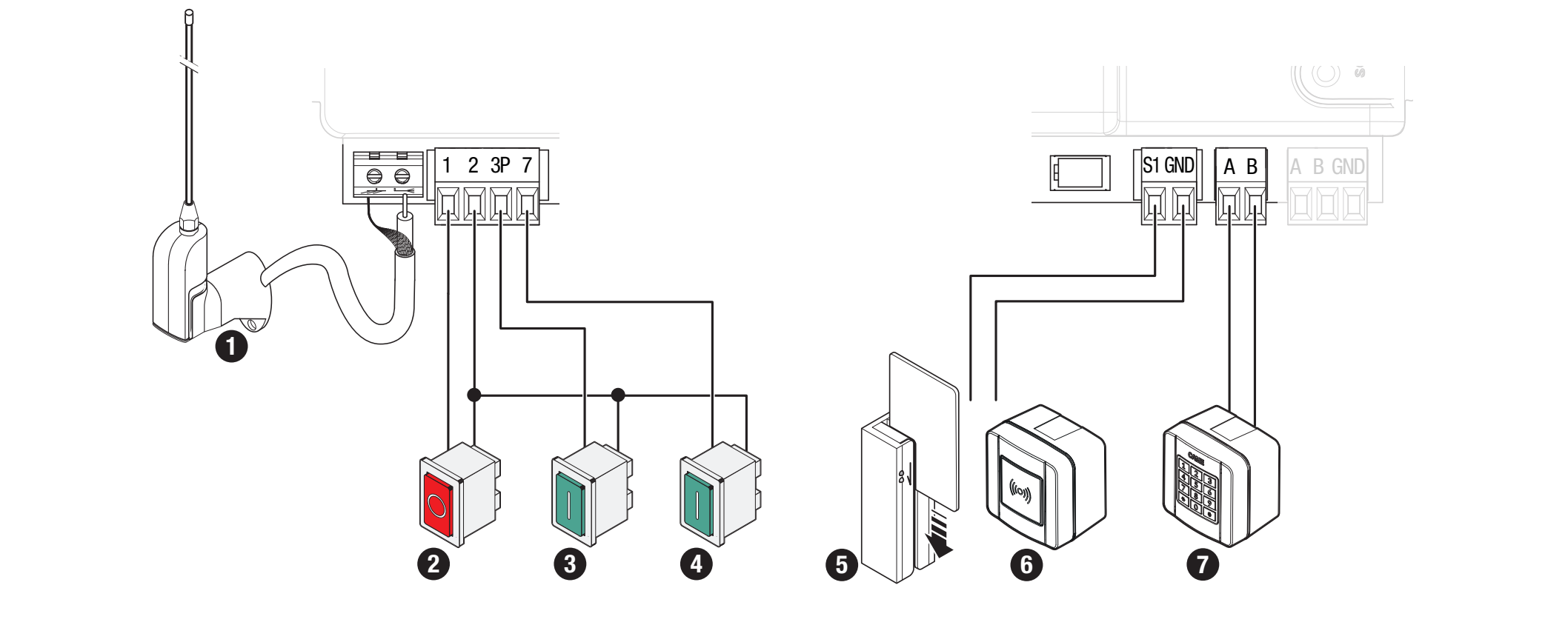

Betjeningssignaler og sikkerhedskontakter
| Klemmer | Kontakt / funktion |
|---|---|
| 1–2 | NC STOP; aktivér F1 = ON, hvis den er tilsluttet. Fabriksindstilling F1 = OFF. Uden polaritet. |
| 2–7 | NO-betjeningssignal; funktionen vælges med F7. Potentialfri kontakt uden polaritet. |
| 2–3P | NO-delvis eller fuld åbning afhængigt af F8. Potentialfri kontakt uden polaritet. |
| 2–CX / 2–CY | NC-sikkerhedsindgange; indstil F2/F3. Uden polaritet. |
| 10 / TS | Testet strømforsyningsgren til fotoceller i henhold til diagrammet; aktivér ikke F5 uden korrekt tilslutning. |
| A–B / R800 | Kodelæser med R800-dekodningskort, F14 = 1. |
| S1–GND / R700 | Transponder eller læser med R700, F14 = 0. |
| Antenne / AF | RG58 og radiokort, der passer til frekvensen/kodningen. |

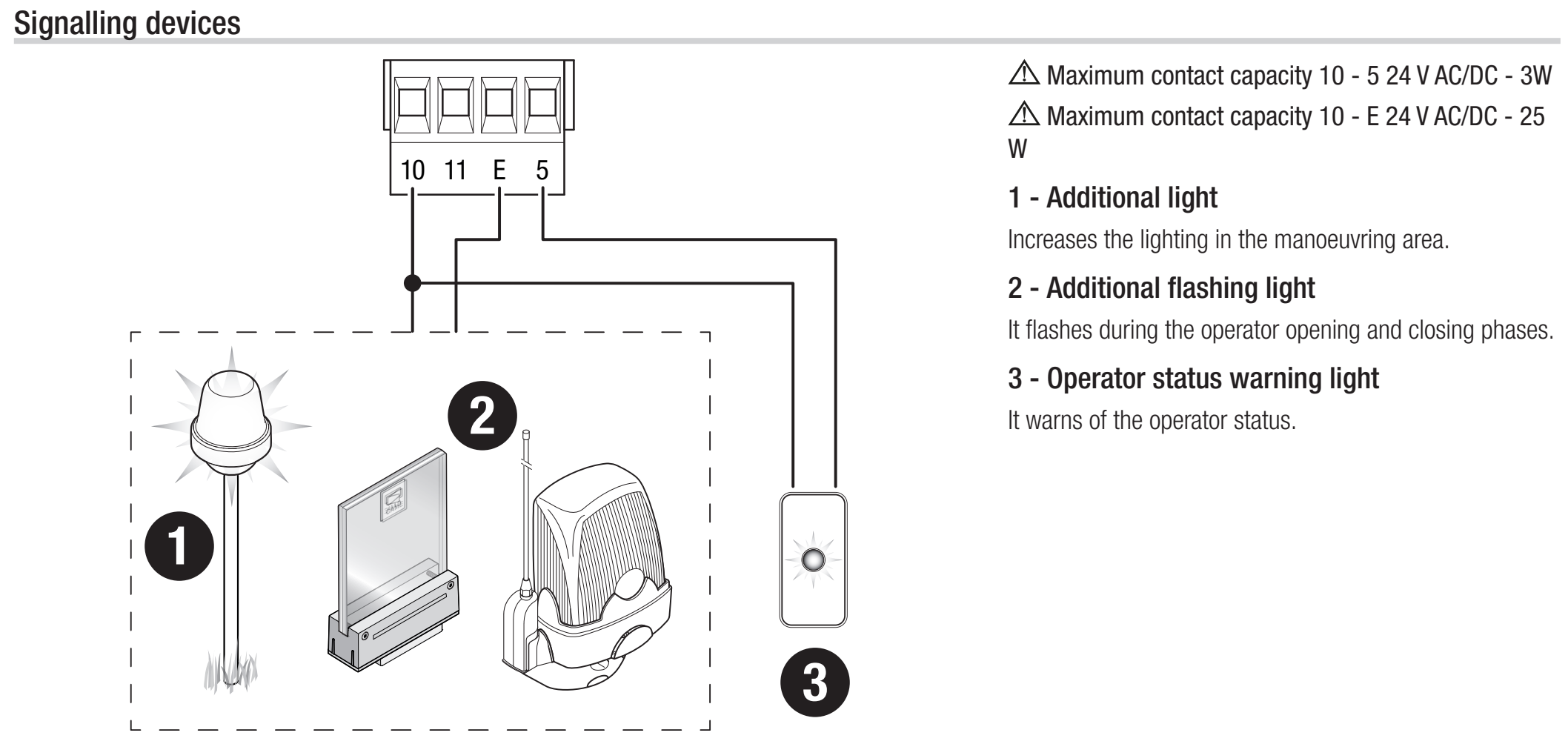

Blinklys og statusindikering

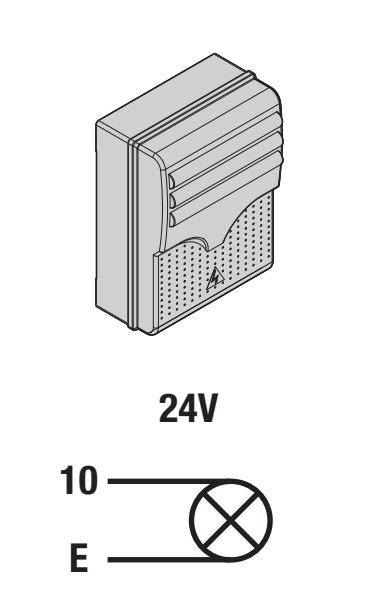

KLED24, 24 V AC/DC og 2 W, tilslut til 10–E; indstil F18 = 0. KLED24 har ingen separat markeret +/−-tilslutning. Ved AC er der ingen jævnspændingspolaritet; ved DC er 10 kortets fælles positive udgang. Tilslut ikke et 230 V-blinklys til denne 24 V-udgang.
Udgang 10–5 er til mindre statusindikering, maks. 3 W, med indstillingen F10. Cykluslystilstanden F18 = 1 kræver en indstillet tid for automatisk lukning; lyset forbliver tændt fra åbning til fuldstændig lukning, også i ventetiden.

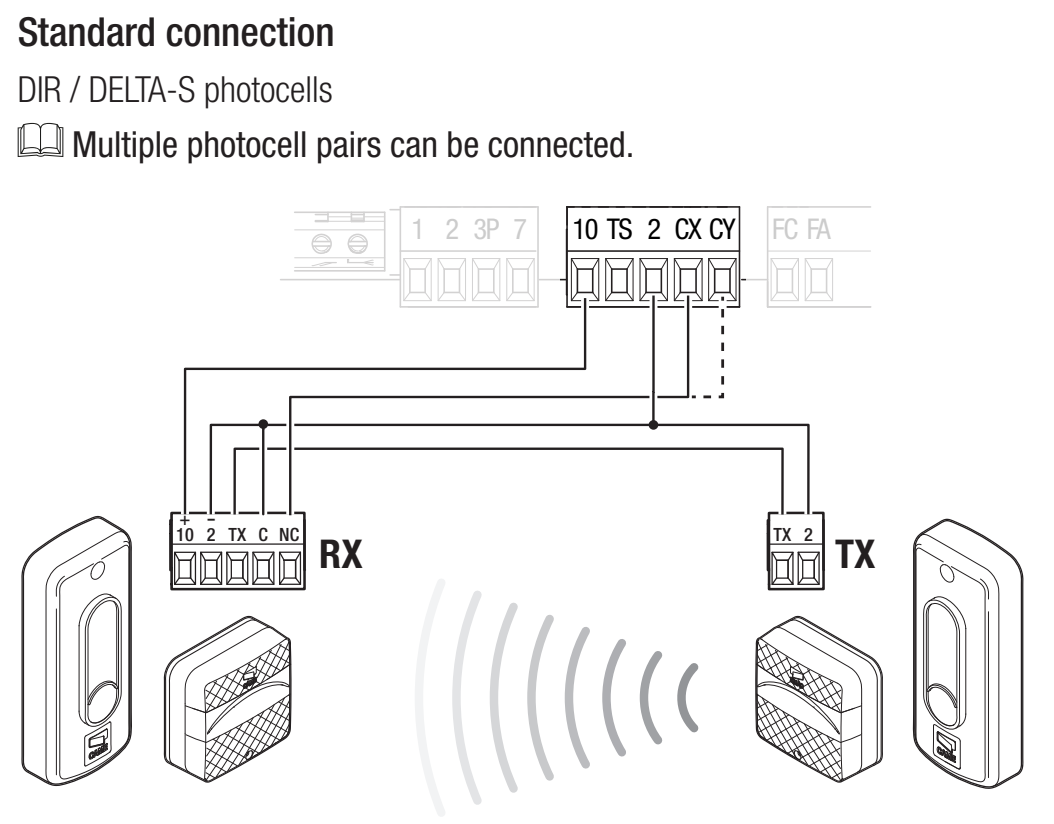

Fotoceller og sikkerhedstest

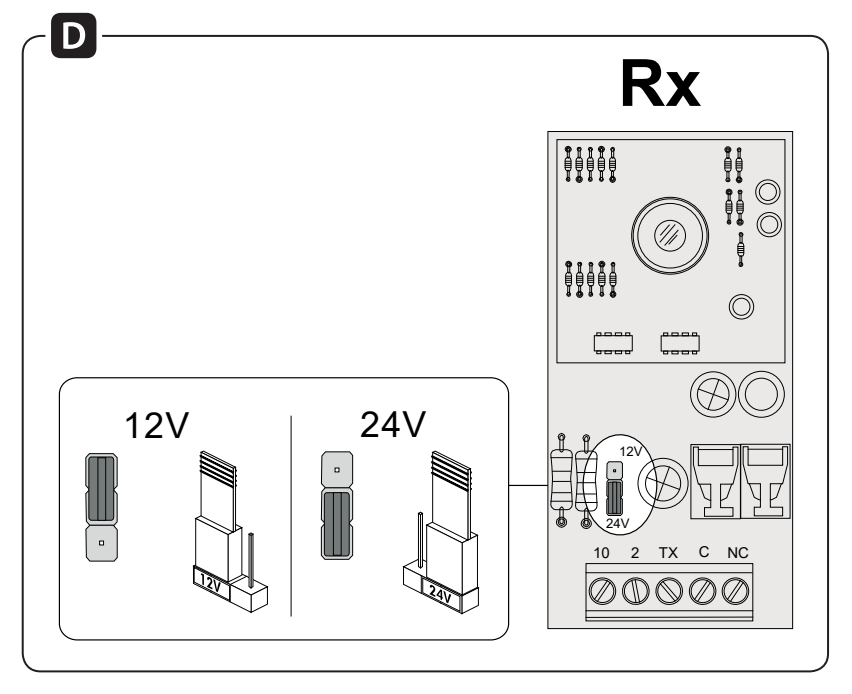

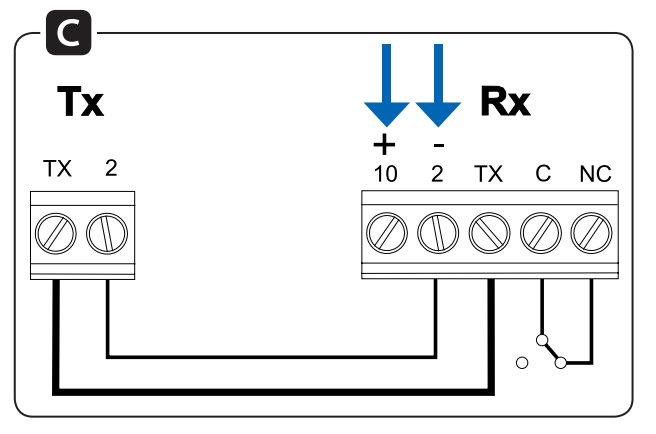

CAME DIR10 består af en sender TX og en modtager RX med en rækkevidde på 10 m. Indstil modtagerens jumper til 24 V. Strømforbruget for parret er 60 mA ved 24 V AC. RX har strømtilslutning mærket 10 (+), 2 (−); TX har klemmerne TX og 2; producenten angiver ikke særskilt +/−-mærkning ved dem på denne tegning. Ved vekselstrømsforsyning er der ingen jævnstrømspolaritet. TX-udgangen indgår i synkroniseringen; forbind RX TX med TX TX som vist på diagrammet, ikke direkte til klemme 10 på styrekortet.
| Fotocellens klemme | Standardtilslutning | Tilslutning med test |
|---|---|---|
| RX 10 (+) | Styrekort 10 | Styrekort 10 |
| RX 2 (−) og RX C | Styrekort 2 | Styrekort 2 |
| RX TX ↔ TX TX | Forbind TX mellem modtageren og senderen | Samme forbindelse |
| TX 2 | Styrekort 2 | Styrekort TS |
| RX NC | Styrekort CX | Styrekort CX |
Kontakten C–NC er en potentialfri sikkerhedskontakt. Den har ingen plus- eller minuspol. Tilslutningen af strømforsyningen og kontakten er to forskellige kredsløb. Ved DC er 10 den positive pol; RX 2's negative udgang er i netop dette diagram forbundet til styrekortets fælles klemme 2. Forveksl ikke klemme 2 med forsyningsklemme 11.
Ved tilslutning til CX indstilles F2 = C1. Ved tilslutning til CY vælges den tilsvarende reaktion via F3. C1 åbner igen under lukning, C2 lukker igen under åbning, C3 stopper og lukker derefter automatisk og kræver F19; C4 afventer, at forhindringen fjernes, og genoptager derefter bevægelsen.

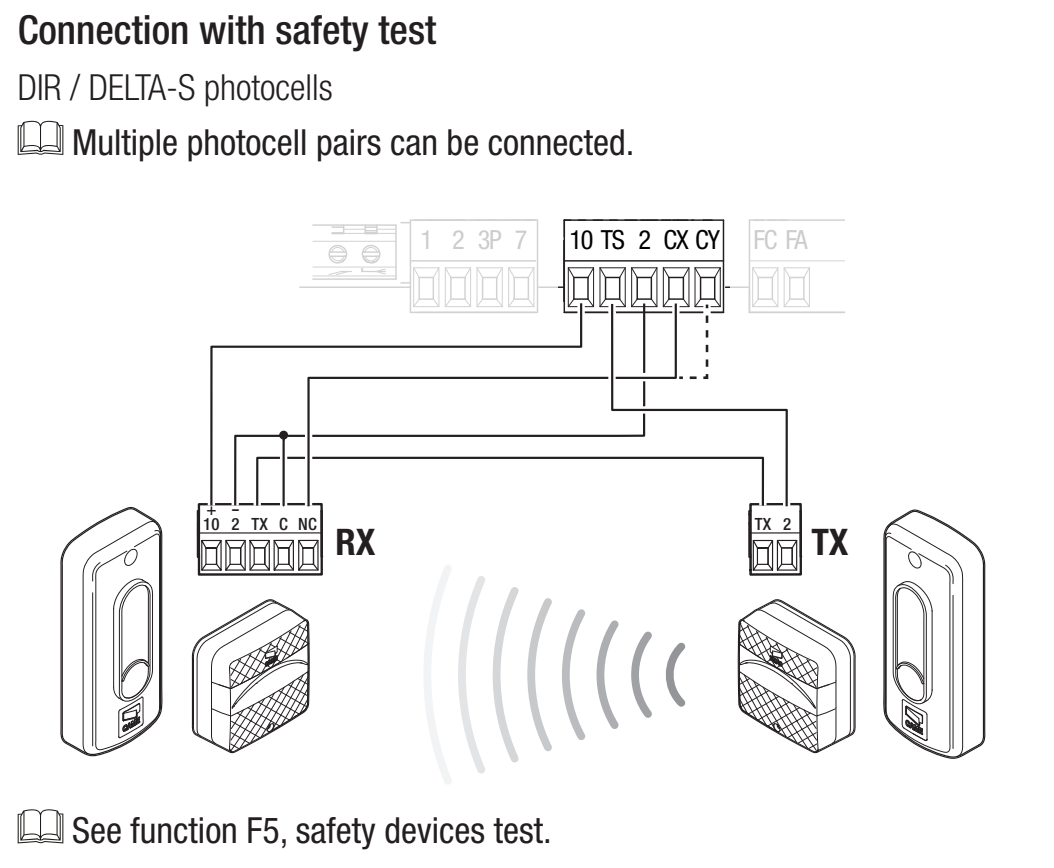

Testtilslutning via TS
Ved test flyttes TX 2 til TS, mens RX 2 og RX C forbliver på styrekortets klemme 2. Forbindelsen mellem TX på senderen og modtageren forbliver uændret. Ændr først tilslutningen, mens strømmen er afbrudt, og aktivér derefter testen.
Indstil F5 = 1 for CX, 2 for CY eller 4 for både CX og CY. Ved testfejl vises E4, og drevet udfører ikke kommandoen. Funktionen bruges sammen med aktive sikkerhedsindgange.
Efter tilslutningen skal du afbryde lysstrålen under den relevante bevægelse og derefter frigøre den igen for at teste funktionen. Sikkerhedsindgangen må ikke kortsluttes som en permanent løsning på en fejl.
Sikkerhedslister
Tilslut den NC-kontaktbaserede sikkerhedsliste mellem 2 og CX eller CY, og vælg C7 – genåbning under lukning, eller C8 – genlukning under åbning. En potentialfri kontakt har ingen polaritet. Tilslut ikke en modstandsbaseret sikkerhedsliste som en almindelig NC-kontakt; den skal have et interface, der passer til den pågældende styring.
Første opstart af ZN7
- Kontrollér, at porten bevæger sig frit, at tandstangen og de faste og elektriske endestop er korrekt monteret, at drevet er tilkoblet, og at tilslutningerne og beskyttelsen af farlige områder er i orden.
- Tilslut strømmen, og kontrollér displayet. Indstil A1 = 4 for motorer op til 1000 kg, F54 efter bevægelsesretningen og F1 efter den tilsluttede STOP.
- Indstil F2/F3 for de tilsluttede sikkerhedsanordninger og eventuelt test F5. Lad indgange, der ikke bruges, forblive deaktiverede. F11 skal stå på ON under indlæringen.
- Udfør A3 – indlæring af kørselsstrækning.
- Indstil driftsparametre og brugere, og afprøv hele cyklussen, delvis åbning, hver sikkerhedsanordning, blinklyset og funktionen efter strømsvigt.
Den første normale manøvre efter tilslutning af strømmen er åbning; vent, til den er afsluttet. A3-kalibreringen har sin egen sekvens. Stop straks med ESC/STOP, og afhjælp årsagen ved usædvanlig støj, vibrationer eller forkert bevægelsesretning.

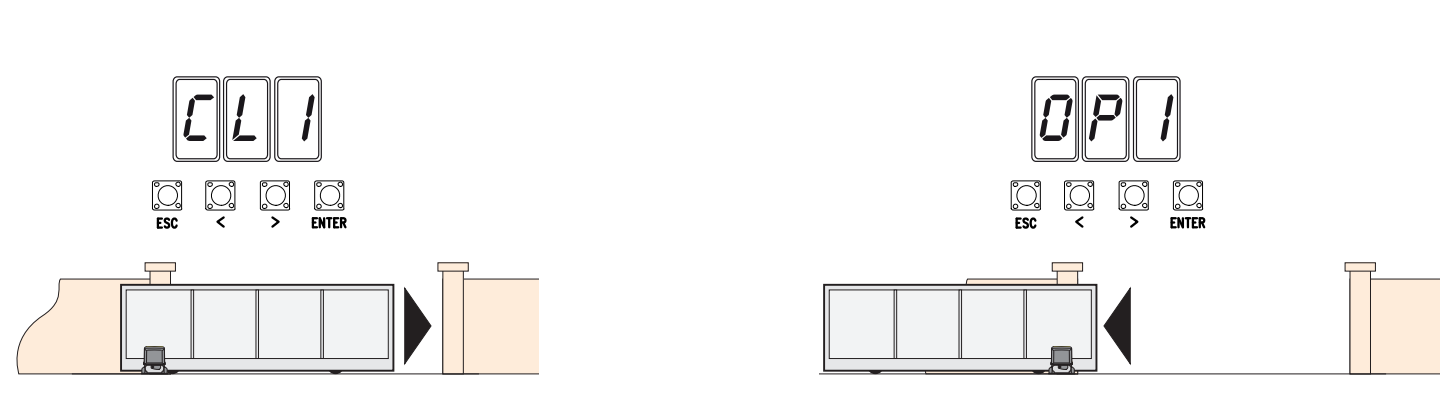

A3 – automatisk indlæring af kørselsstrækning
Forudsætninger: Korrekt A1 og F54, STOP indstillet, encoder aktiv, endestopkontakter og faste anslag korrekt monteret. Flyt portbladet manuelt omtrent halvvejs, og tilkobl drevet igen. Området skal holdes frit.
Under kalibreringen er sikkerhedsanordningerne deaktiveret, bortset fra standsning med ESC-knappen. En tekniker skal overvåge hele bevægelsen og forhindre personer i at komme ind i kørselsområdet.
- Tryk på ENTER, vælg A3 med piletasterne, og bekræft med ENTER.
- Vælg ON, og bekræft med ENTER.
- Drevet lukker først porten til endestillingen; displayet viser CL1.
- Derefter åbner det porten til endestillingen; displayet viser OP1.
- Kontrollér hele bevægelsen og sikkerhedsanordningerne, når indlæringen er færdig. Ved E1/E2 skal årsagen først afhjælpes i henhold til fejlfindingen; gentag ikke indlæringen, før den mekaniske fejl er afhjulpet.
Programmering via displayet
Programmer, når drevet står stille. ENTER åbner menuen og bekræfter valget; piletasterne </> vælger et punkt eller ændrer en værdi. Tryk på ENTER efter ændringen for at bekræfte den. ESC annullerer en ændring, der ikke er bekræftet, går et trin tilbage eller forlader menuen. Under normal drift stopper ESC drevet; piletasterne bruges til prøvebevægelse.
Fabriksindstillingerne for den viste menu er udtrykkeligt angivet med fed skrift. Tilbehørsfunktioner vises kun, hvis det nødvendige kort eller den tilhørende funktion er aktiv. Skriv de aktuelle indstillinger ned, før du ændrer dem. Et lavere følsomhedstal for F34/F35 betyder højere følsomhed; efter ændring af hastighed, moment eller følsomhed skal kraftniveauer og sikkerhedsanordninger kontrolleres.
F-funktioner
Brugere og system U / A / H
Parring og sletning af fjernbetjeninger
ZN7-hukommelsen har plads til 250 brugere. Modtageren skal være installeret i AF og passe til senderens frekvens og kodning. Et eksempel på en fast kode på 433,92 MHz er TOP-432EE med AF43S. U4 kan begrænse de kodninger, der modtages; samme frekvens er ikke nok i sig selv.
- Vælg funktionen i U1: 1 trinvis, 2 sekventiel, 3 kun åbning eller 4 delvis åbning.
- Bekræft med ENTER, og send koden ved at trykke på den valgte knap på fjernbetjeningen.
- Gentag proceduren for den næste bruger. Notér lagernumrene og de tilknyttede kommandoer, og afprøv derefter den faktiske funktion.
En bruger slettes via U2: Vælg ON, vælg nummeret med piletasterne, eller aktivér den relevante gemte sender, og bekræft med ENTER. CLr på displayet bekræfter sletningen. U3 = 1 sletter alle brugere.
U4 = 2 (Rolling Code) eller 3 (TWIN) sletter tidligere gemte sendere med en anden kodning. Kontrollér systemet, H1-versionen og registreringen af fjernbetjeninger før ændringen; brug ikke denne ændring som en forsøgsvis løsning på en fejl i modtageren.
Sikkerhedskopiering via Memory Roll
- Afbryd strømforsyningen, og frakobl eventuelle batterier. Sæt Memory Roll i det tilhørende stik.
- Tænd for strømmen. Brug F50 = 1 til at gemme data og F51 = 1 til at indlæse data. Indlæsning erstatter kortets data med de data, der er gemt på styrekortet.
- Når processen er afsluttet, skal strømforsyningen afbrydes igen, og hukommelseskortet fjernes.
- Efter indlæsningen skal model, retning, sikkerhedsfunktioner og alle kommandoer kontrolleres. Dette ZN7-kort har et Memory Roll-stik. Brug ikke en USB-port, som ikke findes.

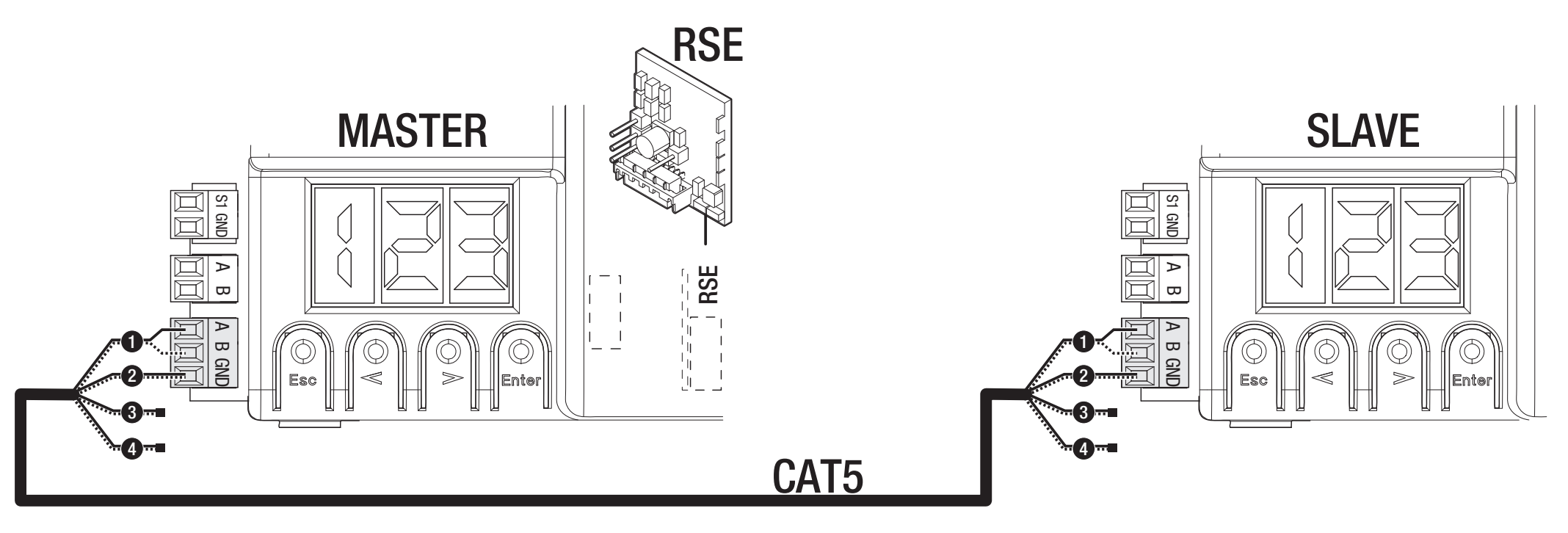

Sammenkobling af to drev
Der skal bruges et RSE-kort i hvert styrekort samt en CAT 5-forbindelse via A–B–GND som vist på illustrationen. Tilslut styre- og sikkerhedsenheder til MASTER-kortet. Indstil F49 = 1, retningen F54 og parameteroverførslen F52 på dette kort. Gem brugerne på MASTER. Delvis åbning og trinvis betjening fungerer som vist i det fælles system.
Trådløs sikkerhed med RIO
RIOCN8WS bruger et separat RIO-stik. F65/F66 indstiller to trådløse sikkerhedskanter, og F67/F68 indstiller to fotocellekanaler. Kontrollér den faktiske betegnelse for enheden og kanalen på displayet. Den trådløse sikkerhedstest er stadig aktiv. Afhjælp tab af forbindelse E17 eller manglende konfiguration E18, før driften genoptages.
A4 – nulstilling af parametre
Notér version H1, indstillinger og brugere, før du nulstiller. Hvis du har Memory Roll, skal du gemme dataene. Vælg ON under A4, og bekræft med ENTER. For den version, der beskrives her, gendannes fabriksindstillingerne, og den indlærte kørebane slettes.
Efter nulstillingen skal A1, F54, F1, sikkerhedsindgangene og indlæringen A3 indstilles igen. Kontrollér sikkerhedsfunktionerne, før normal drift genoptages. Sletning af brugere er en separat funktion, U3. På et styrekort med en anden menu kan A4 have et andet omfang for gendannelse. Følg anvisningerne for den konkrete version.
Diagnostik via displayet
| Kode | Betydning / kontrol |
|---|---|
| E1 | Kalibreringsfejl. Kontrollér A3, mekanik, retning og endestop. |
| E2 | Indstillingsfejl. Kontrollér model A1, retning F54 og at indlæringen er gennemført. |
| E3 | Encoderfejl. Kontrollér stik +/E/− og ledninger uden strøm. Udfør indlæringen efter reparationen. |
| E4 | Fejl i sikkerhedstesten. Kontrollér TX på TS, strømforsyning, NC og F5. |
| E7 | Overskridelse af driftstiden. Kontrollér modstand, endestop og at bevægelsen er gennemført. |
| E9 | Forhindring under lukning. Fjern den faktiske forhindring. Kontrollér tandstangen og følsomheden. |
| E10 | Forhindring under åbning. Kontrollér køresporet og den korrekte indstilling af kræfterne. |
| E11 | For mange forhindringer efter hinanden. Afhjælp mekaniske fejl eller årsagen til, at sikkerhedsfunktionen aktiveres. |
| E13 | Begge endestopkontakter er åbne. Kontrollér FA/FC/F og kontaktende endestop. |
| E14 | Fejl i seriel kommunikation. Kontrollér RSE, CAT 5 og konfiguration. |
| E15 | Inkompatibel sender. Kontrollér AF, frekvens og U4. |
| E17 | Kommunikationsfejl i det trådløse system. Kontrollér RIO, enheder og interferens. |
| E18 | Det trådløse system er ikke konfigureret. Kontrollér RIO og de relevante indstillinger F65–F68. |
Hvis porten ikke bevæger sig, skal du kontrollere strømforsyningen, at drevet er frigjort, STOP og aktive sikkerhedsindgange, en knap, der sidder fast, samt senderens batteri. Hvis porten åbner, men ikke lukker, skal du kontrollere fotocellerne og deres NC-kontakt. Sikkerhedsfejl må ikke omgås med en permanent jumperforbindelse.
Sikringer til ZN7 ved 230 V
| Kredsløb | Hurtigsikring |
|---|---|
| Netforsyning LINE | 1,6 A-F |
| Tilbehør | 2 A-F |
Kontrollér sikringerne, når både netforsyning og batterier er frakoblet. Udskift kun med en sikring af samme værdi og type. Find først årsagen til kortslutningen eller overbelastningen.
Vedligeholdelse og service
Kontrollér regelmæssigt, at køresporet og tandstangen er rene, at porten kan bevæges let manuelt, og at drevet, kontaktende endestop, kabler, nødfrakobling og alle sikkerhedsenheder er korrekt fastgjort og fungerer. Afbryd netforsyningen, og frakobl batteribackup, før rengøring eller indgreb. Stands driften, og afhjælp årsagen ved skader, usædvanlig støj eller vibrationer.
Indstil moment A6 og følsomhed F34/F35 efter den faktiske mekanik. Skjul ikke modstand eller fejl ved at øge momentet. Kontrollér hele bevægelsen, kræfterne og sikkerhedsfunktionerne efter justering eller service. Notér H1, antal manøvrer A5 og udførte reparationer i loggen. Udlever vejledningerne til hele installationen til brugeren, og vis, hvordan nødfrakoblingen betjenes manuelt. Aflever elektronik og batterier på et dertil indrettet indsamlingssted, når de kasseres.
Tekniske specifikationer for CAME BXV10AGS
| Parameter | Værdi |
|---|---|
| Maksimal vægt af portblad | 1000 kg |
| Maksimal længde af portblad | 20 m |
| Drevets strømforsyning – net | 230 V AC, 50/60 Hz |
| Motorens strømforsyning | 24 V DC |
| Effekt | 400 W |
| Trykkraft | 1000 N |
| Maksimal kørehastighed | 11 m/min |
| Maksimal strøm – oplysning fra producentens tekniske tabel | 16 A |
| Beskyttelse – kapslingsklasse | IP54 |
| Driftstemperatur | −20 til +55 °C |
| Drift | Intensiv drift; der er ikke tale om et fast antal cyklusser i timen. |
| Driftstid | 180 s |
| Standbyforbrug | 5,5 W |
| Beskyttelsesklasse | I |
| Tandhjul / endestop | Modul 4 / mekaniske |
| Kabinettets farve | Grå RAL 7024 |
| Styring i denne vejledning | ZN7, display og ESC/piletaster/ENTER |
| Indstilling A1 | 4 – 1000 kg |

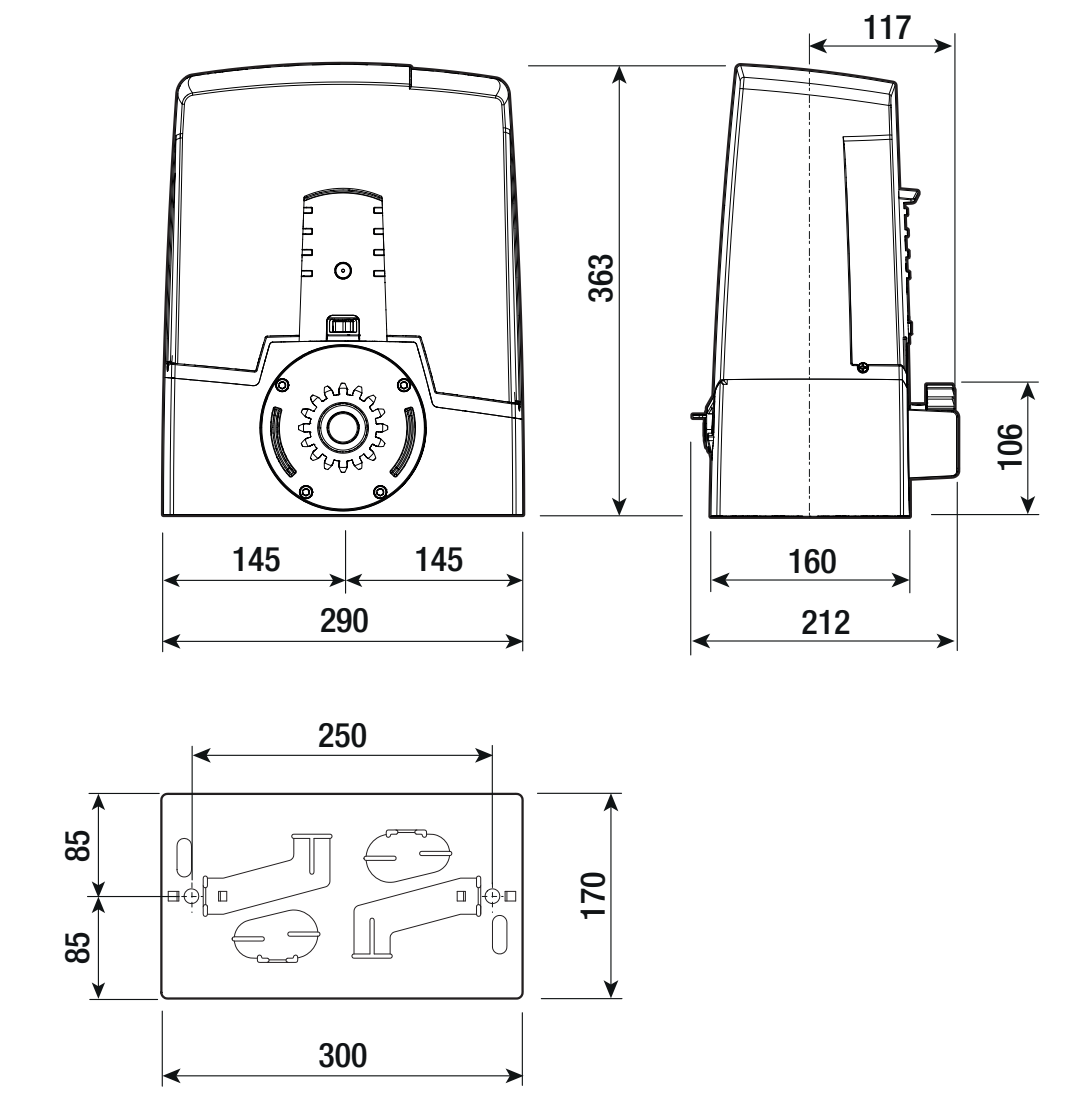

| Motorhusets mål (bredde × dybde × højde) | 290 × 212 × 363 mm |
| Monteringsplade | 300 × 170 mm; afstande som vist på tegningen |
