Drevsæt til skydeport op til 600 kg/6 m NICE ROBO600 (B)
| Produktets tilgængelighed: | inden for 3 dage | Vi afsender normalt varerne inden for 3 dage. |
|---|
inden for 3 dage
3.452,72 kr. inkl. moms
| Vægt |
|---|
| 12 kg |
Beskrivelse af produktet Drevsæt til skydeport op til 600 kg/6 m NICE ROBO600 (B)
NICE ROBO600 er et elektromekanisk drev til skydeport med motor 230 V AC, indbygget styring og radiomodtager. Dette sæt tilbydes til porte på op til 600 kg og en passagebredde på op til 6 m. Mekaniske endestop bestemmer den åbne og lukkede position. Drevet er irreversibelt; ved strømsvigt kan det frikobles med en nøgle, så porten kan skubbes manuelt.
Hvilken port er ROBO600 egnet til
Vægt, længde og antal cyklusser skal vurderes sammen med portens bevægelsesmodstand, vind, is og skinnens tilstand. Drevet erstatter ikke reparation af en skæv eller fastkørt port. Portbladet skal bevæge sig jævnt over hele strækningen, blive stående i enhver position og være sikret mod at køre af sporet samt have faste mekaniske stop i begge retninger.
| Dette sæts specifikationer | Op til 600 kg / 6 m passagebredde. |
|---|---|
| Motorens grænse ifølge manualen | Op til 600 kg og en portbladslængde på op til 8 m. Få hele installationen kontrolleret ved porte over 6 m. |
| Modstand ved manuel bevægelse | Højst 25 % af spidskraften på 600 N, dvs. 150 N over hele strækningen. Dette er et udvælgelseskriterium, ikke en tilladt stødkraft på en person. |
| Tandstang | Modul 4; tandhjul Z15. |
Grænser for antal cyklusser
| Portbladets længde | Maks. cyklusser/time | Maks. sammenhængende cyklusser |
|---|---|---|
| Op til 4 m | 40 | 20 |
| Over 4 til 6 m | 25 | 13 |
| Over 6 til 8 m | 20 | 10 |
Én cyklus består af en åbning og en lukning. Motorens maksimale kontinuerlige driftstid er 4 minutter. De angivne grænser ændrer ikke kravene til bevægelsesmodstand og korrekt indstilling af driftstiden.
Valg af en større motor erstatter ikke i sig selv sikkerhedsanordninger eller afprøvning af kræfterne på den færdigmonterede port.
Sættets indhold
Sættet NICE RO600-B indeholder et drev med indbygget styreenhed og modtager samt en fjernbetjening. For at opnå en komplet montering skal du bruge en passende tandstang, forankring, endestop og sikkerhedsanordninger, der passer til den konkrete port. Vælg det præcise udstyr til den udvidede løsning ved bestilling.
Hvad skal du ellers bruge for at få sikker drift?
| Hvad | Hvorfor | Type / tilslutning |
|---|---|---|
| Fotoceller | Kontrol af passageområdet; tilslutning her. | NICE EPM med relæ-NC-kontakt; ikke BlueBUS EPMB. |
| Advarselsblink | Signalering af bevægelse; udgang 4–5 har 230 V AC. | NICE ELAC. ELDC til lavspænding er ikke egnet her. |
| Fjernbetjening | Indbygget modtager, lagring af fjernbetjeninger. | O-CODE-sender efter modtagertype; vælg i NICE's udvalg af fjernbetjeninger. |
| STOP og sikkerhedskanter | Beskyttelse af risikoområder i henhold til projektet. | STOP-indgang 9–10: NO/NC eller resistiv enhed efter korrekt tilslutning og indlæsning. |
| Tandstang og stop | Overførsel af bevægelse og mekanisk sikring af bevægelsesbanen. | Tandstang modul 4. Endestop erstatter ikke et fast mekanisk stop. |
| Serviceprogrammering | Fejlfinding og indstilling udført af en tekniker. | IBT4N og Oview via IBT4N-stikket. Grænsefladen tilsluttes uden strømforsyning. |
Montering af motor og tandstang
Montering og elektrisk arbejde skal udføres af en kvalificeret tekniker. Afbryd strømforsyningen, og sørg for, at den ikke kan tilsluttes igen, før motoren åbnes. Forbered tomrør og kabelindføringer, så der ikke kan trænge vand ind i motoren; fundamentet må ikke oversvømmes. Sørg for adgang til dækslet og nødudkoblingen.

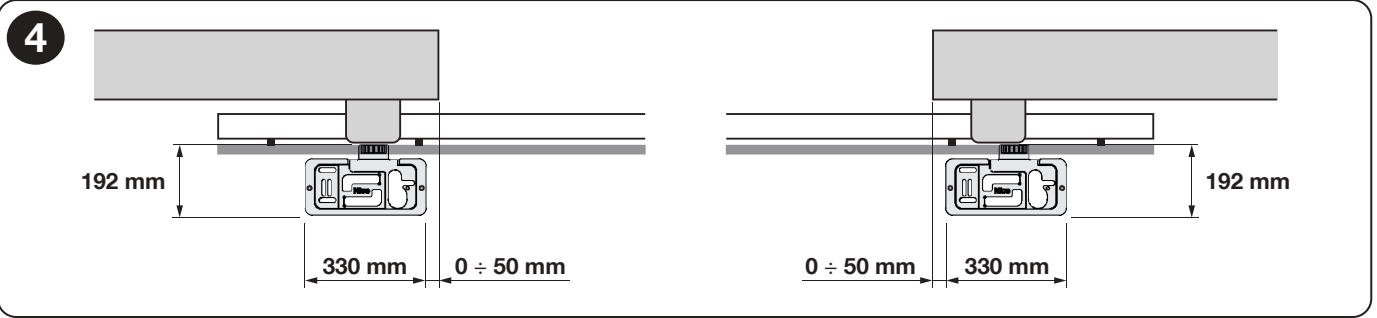

- Forbered fundamentet og tomrørene i henhold til monteringstegningen. Bundpladen skal være vandret, parallel med portens bevægelse og solidt forankret. Bestem også placeringen ud fra, hvordan tandstangen skal fastgøres.
- Montér først motoren, når fundamentet er hærdet. Indstil højden, og fastgør motoren; portbladets vægt må ikke hvile på motorens tandhjul.
- Frikobl gearet, og montér tandstangen, mens portbladet skubbes manuelt. De enkelte dele skal fortsætte i en lige linje uden niveauforskydninger.

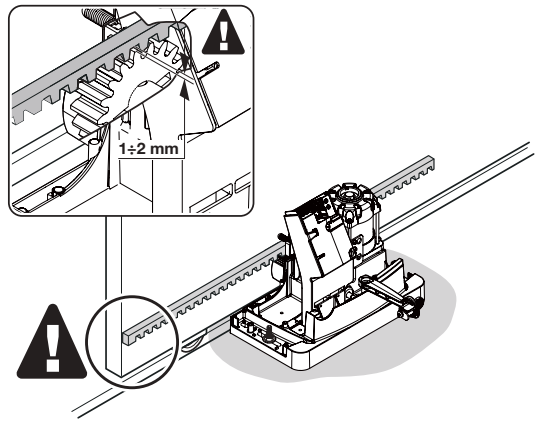

- Bevar et mellemrum på cirka 1–2 mm mellem tandstangen og tandhjulet langs hele bevægelsesbanen. Kontrollér manuelt hele bevægelsesbanen i begge retninger, og spænd fastgørelserne.

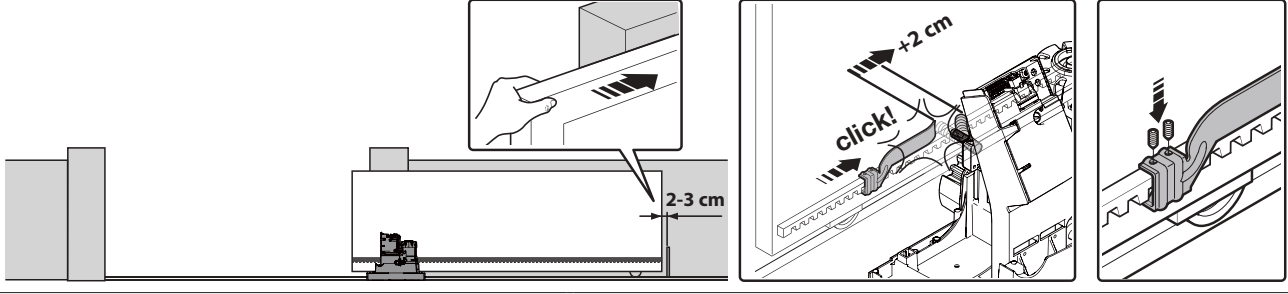

Indstilling af endestop
- Skub den frikoblede port manuelt til åbningspositionen, og stop cirka 2–3 cm før det faste mekaniske endestop.
- Flyt den relevante endestopbøjle langs tandstangen, indtil kontakten aktiveres. Flyt den derefter yderligere i samme retning mindst 2 cm og fastgør den.
- Indstil lukningen på samme måde. Bøjlen skal påvirke armen pålideligt uden at støde mod motorhuset.
- Tilkobl gearet, afprøv begge retninger langsomt, og kontrollér efterløbet samt aktivering af den korrekte LED, FCA/FCC. Portbladet må ikke ramme de faste endestop under drift.

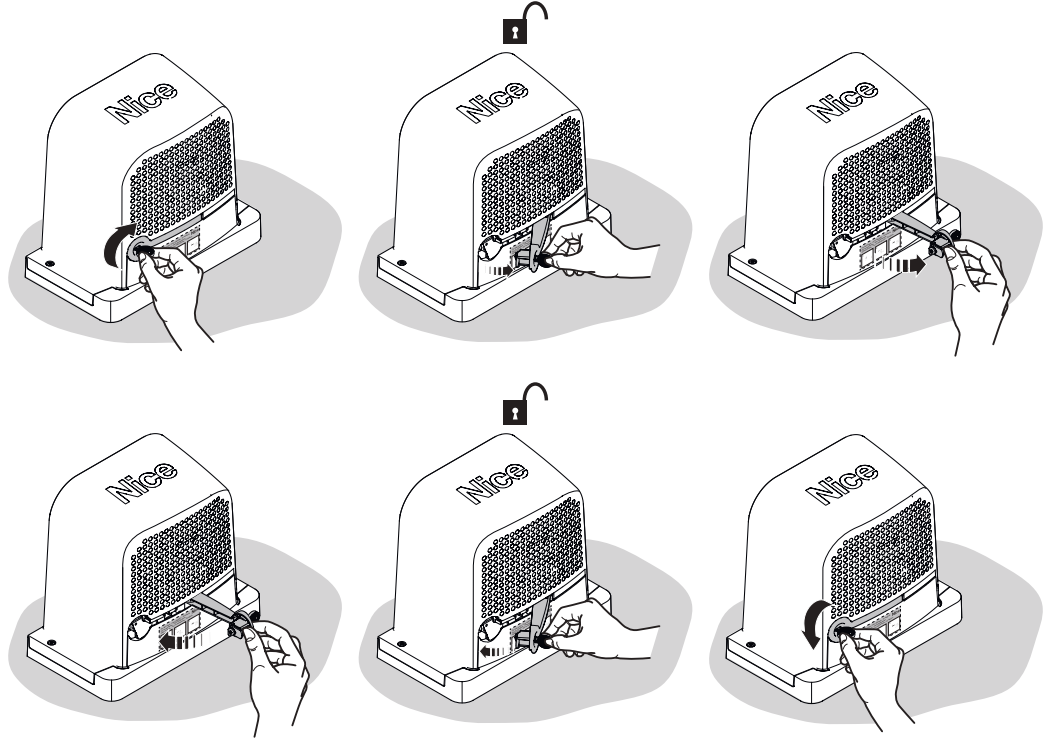

Manuel frikobling ved strømsvigt
Porten skal stå stille. Afbryd strømmen, og sikr portbladet mod utilsigtet bevægelse, især på skråninger eller i blæsevejr. Rør ikke ved porten, mens den bevæger sig, og stik ikke hænderne ind i tandhjulene.
- Fjern dækslet over låsen, og sæt den medfølgende nøgle i.
- Drej nøglen som vist med pilen på billedet, og åbn frikoblingsarmen. Porten kan nu skubbes langsomt manuelt.
- Luk armen, lås låsen, og tag nøglen ud for at tilkoble motoren igen. Bevæg portbladet en smule, så gearet går mekanisk i indgreb. Tilslut først derefter strømmen igen, og afprøv driften.
Kabling
| Tilslutning | Kabel i henhold til vejledningen | Maks. længde |
|---|---|---|
| Strømforsyning | 3 × 1,5 mm² | 30 m |
| Signallampe | 2 × 1,5 mm² | 10 m |
| Antenne | Koaksialkabel RG58 | 10 m, anbefalet mindre end 5 m |
| Fotoceller TX / RX | 2 × 0,25 mm² / 4 × 0,25 mm² | 30 m / 30 m |
| Nøglekontakt | 2 × 0,5 mm² pr. kontakt; 4 × 0,5 mm² ved to kontakter | 20 m |
Ved et strømkabel, der er længere end 30 m, skal teknikeren dimensionere et større tværsnit, f.eks. 3 × 2,5 mm², og beskyttelsesjord ved motoren. Kabeltværsnit og -typer skal kontrolleres i forhold til den konkrete føringsvej, sikring og omgivelser; læg strøm- og styrekabler adskilt.

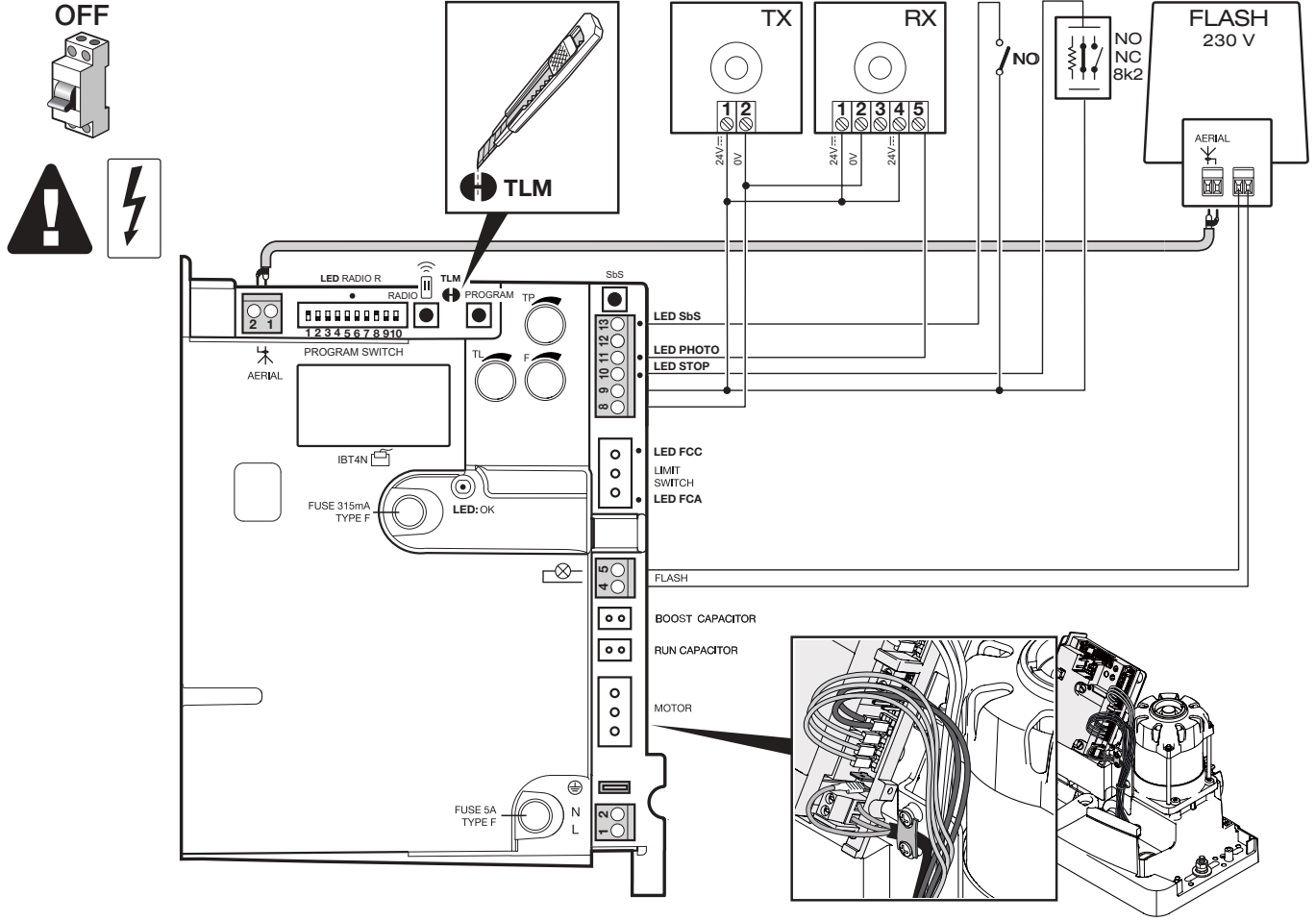

Styring, klemmer og polaritet
Følgende tilslutninger gælder ROBO600-kortet med 10 DIP-switche, trimmere TL/TP/F samt knapperne RADIO, PROGRAM og SbS. En nyere version har desuden Standby-funktion .
| Klemme / stik | Funktion og tilslutning |
|---|---|
| Net L / N / PE | 230 V AC, 50/60 Hz. L er fase, N er nul, og PE er beskyttelsesleder; der er ikke tale om DC-polaritet. |
| 4–5 FLASH | Koblet 230 V AC-udgang til netdrevet signallampe; uden +/−. |
| 8 (0 V) / 9 (+24 V) | Hjælpeforsyning 8 = minus (−), 9 = plus (+), 24 V DC ±10 %, samlet maks. 100 mA. |
| 9–10 STOP | Indlært sikkerhedsindgang NO/NC eller modstandsbaseret enhed i henhold til diagrammet. Efter ændringen skal der udføres en ny indlæsning. |
| 9–11 PHOTO | Potentialfri NC-kontakt til fotoceller. Hvis strålen afbrydes under lukning, vendes bevægelsesretningen. |
| 8–12 PHOTOTEST | Testet strømforsyning til TX-senderen; 8 = 0 V (−), 12 = testet +24 V, maks. 100 mA. Dette er ikke en permanent strømforsyning til ekstern styring. |
| 9–13 SbS | Potentialfri NO-kommando, trinvis styring. Det eksterne relæ må kun slutte 9–13; det må ikke tilføre egen spænding her. |
| AERIAL 1–2 | 1 = koaksialkablets midterleder, 2 = skærm; dette er ikke en strømforsyning til tilbehør. |
| LIMIT SWITCH / MOTOR | Stik til endestop og motor; ændring af retningen må kun udføres uden strøm og i henhold til fremgangsmåden for modsat retning. |
Medregn det samlede strømforbrug for alle tilsluttede enheder på hjælpeudgangen. Et EPM-par kan trække op til 55 mA; to par kan overskride grænsen på 100 mA, før yderligere tilbehør tilsluttes. I så fald kræves en separat, korrekt dimensioneret strømforsyning. Potentialfri NO/NC-kontakter har ingen egen polaritet (+/−).
Sikkerhedsindgang STOP 9–10
Der kan tilsluttes en potentialfri sluttekontakt NO, brydekontakt NC eller sikkerhedskant med konstant modstand 8,2 kΩ. Indgangstypen registreres under indlæsningen; en ændring af den indlærte tilstand stopper bevægelsen med en kort reversering.
Flere NO-kontakter tilsluttes parallelt, flere NC-kontakter i serie. Sikkerhedskanter med modstand kan forbindes i kaskade med kun én afsluttende modstand på 8,2 kΩ i henhold til kantens vejledning. Kombinerede typer kræver tilslutning i henhold til installationsmanualen; lav ikke vilkårlige jumperkombinationer. Modstanden på 8,2 kΩ erstatter ikke et nødvendigt sikkerhedselement. Efter hver ændring skal du gentage indlæsning af enheder og teste deres funktion.

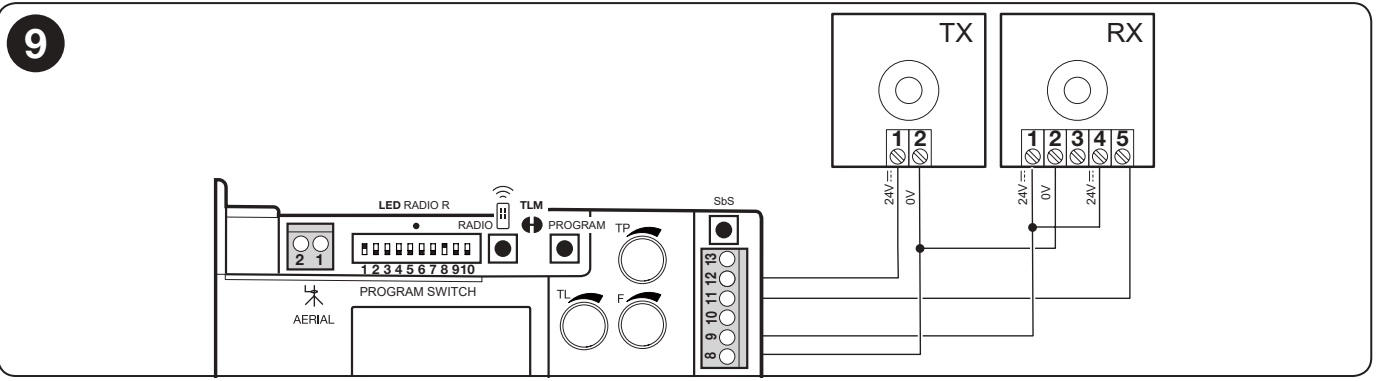

Tilslutning af NICE EPM-fotoceller
| EPM | Uden fototest | Med fototest |
|---|---|---|
| TX-klemme 1 (+) | 9 (+24 V DC) | 12 (testet +24 V DC) |
| TX-klemme 2 (−) | 8 (0 V) | 8 (0 V) |
| RX-klemme 1 (+) / 2 (−) | 9 / 8 | 9 / 8 |
| RX-klemme 4 COM / 5 NC | 9 / 11 | 9 / 11 |
Klemme 3 (NO) på RX bruges ikke til sikkerhedsfunktionen PHOTO. Når tilslutningen er færdig, skal du udføre indlæsning af enheder og teste ved at afbryde lysstrålen. Ved DC-forsyning til EPM må du ikke klippe SYNC-jumperen, som er beregnet til synkronisering ved AC-forsyning. Tilslutning af to par kræver også en vurdering af strømforbruget og indbyrdes interferens.
TX og RX skal stå præcis over for hinanden. Ved afstande over 10 m skal +10m-jumperen på RX indstilles i henhold til EPM-vejledningen. EPM har en normal rækkevidde på 15 m; tåge, regn og støv kan reducere den. Fotoceller beskytter gennemkørslen, ikke alle steder, hvor porten kan klemme eller skære.
Første opstart og kontrol af retningen
Mekaniske stop, endebeslag, beskyttelsesjord og tilslutning af sikkerhedsindgange skal være på plads, før strømmen tilsluttes. Hvis portbladet har en gangdør, skal åbning af den forhindre automatisk bevægelse.
- Frigør motoren, flyt portbladet manuelt til omtrent midt på banen, og lås drevet fast igen.
- Når strømmen er tilsluttet, skal OK-LED'en blinke cirka én gang i sekundet. Når banen er fri, og porten ikke står i en endeposition, skal PHOTO/FOTO, FCA og FCC lyse; NO-indgangen til kommandoer skal være slukket, når der ikke gives nogen kommando. Porten må ikke bevæge sig af sig selv.
- Kontrollér med endestoparmene, at den korrekte FCA- eller FCC-LED slukker. Ved fejl skal strømmen afbrydes, og stik, sikkerhedselementer og sikringer kontrolleres.
- Når indstillingerne er afsluttet, og for ROBO600 også efter indlæsning af sikkerhedsenhederne, skal du med en kort SbS/P.P.-kommando kontrollere, at den første bevægelse efter opstart er åbning. Stop den, hvis den bevæger sig i den modsatte retning. Den modsatte retning kan også vende sikkerhedsenhedernes funktion.
Hvis den første bevægelsesretning er forkert
Afbryd strømforsyningen, og kontrollér, at anlægget er spændingsløst. Vend i henhold til den oprindelige illustration motorstikket og endestopstikket 180°. Tænd igen, og gentag åbningstesten fra midt på banen. Skift ikke retning ved at bytte om på sikkerhedsindgangene eller øge kraften.
Indlæsning af STOP og PHOTO
ROBO600 skal huske de tilsluttede sikkerhedsenheder. Gentag indlæsningen, når enhederne ændres, og også når DIP 1 eller DIP 2 ændrer position.
- Tryk på, og hold PROGRAM. Efter cirka 3 sekunder begynder indlæsningen, og OK-LED'en blinker hurtigere; hold stadig knappen nede.
- Vent, til indlæsningen er færdig: STOP-LED'en lyser, og OK-LED'en forbliver grøn.
- Slip PROGRAM-knappen inden for 10 sekunder. Tre grønne blink bekræfter, at indlæsningen er gennemført; fem røde blink betyder, at den mislykkedes.
- Kontrollér STOP- og PHOTO-LED'erne samt begge enheders funktion. Afhjælp årsagen ved fejl, og gentag indlæsningen.
Afprøvning af den færdige port
- Afprøv fuld åbning og lukning, korrekt standsning før de mekaniske stop og jævn bevægelse.
- Afprøv hvert sikkerhedselement separat. Afbryd fotocellernes lysstråle ved TX, ved RX og mellem dem; kontrollér, at porten standser eller skifter retning som forventet.
- Teknikeren måler kræfterne på den færdige port og indstiller den laveste kraft, der sikrer pålidelig bevægelse. Fotoceller og F-indstillingen erstatter ikke en vurdering af alle risikoområder.
- Først efter vellykkede afprøvninger skal vejledning, nøgler, instruktion i manuel betjening og en vedligeholdelsesplan overdrages.
Indstillinger af DIP-kontakter og trimmere
Indstillingerne skal ændres af en tekniker, mens porten står stille. Afbryd strømforsyningen, før der arbejdes på tilslutningerne. Efter ændring af tilstand, tid eller kraft skal fuld åbning og lukning samt sikkerhedselementerne afprøves igen.
| DIP 1 | DIP 2 | Tilstand |
|---|---|---|
| OFF | OFF | Dødmandsstyring – bevægelse kun, mens kommandoen holdes nede. |
| ON | OFF | Halvautomatisk – hele bevægelsen udføres efter en kort kommando. |
| OFF | ON | Automatisk – efter åbning og en pause følger lukning. |
| ON | ON | Automatisk + altid lukning – efter strømmen vender tilbage kan porten lukke efter 5 sekunders forvarsel med blinklys. |
| DIP | Funktion | Virkning |
|---|---|---|
| 3 ON | Samejetilstand | Under åbning ignoreres en ny trin-for-trin-kommando; under lukning får den porten til at skifte retning. Ikke i dødmandsstyringstilstand. |
| 4 ON | Forvarsel med blinklys | 5 sekunder før bevægelsen; 2 sekunder i dødmandsstyringstilstand. |
| 5 ON | Lukning efter fotocelle | Automatisk tilstand: porten lukker 5 sekunder efter, at gennemkørslen er fri. Halvautomatisk tilstand: FOTO-aktivering under lukning udløser automatisk lukning efter den indstillede pause. |
| 6 ON | FOTO også under åbning | Afbrydelse af lysstrålen standser også åbningen; i halvautomatisk/automatisk tilstand genoptages bevægelsen, når strålen ikke længere er afbrudt. |
| 7 ON | Blød start | Begrænser ryk ved start. |
| 8 ON | Nedbremsning | TL-indstillingen skal tage højde for, at nedbremsningen begynder cirka 50–70 cm før endestopkontakten. Motormomentet reduceres også; ved stor modstand kan porten standse. |
| 9 / 10 | Elektrisk bremsning | OFF/OFF = slukket; OFF/ON = svag; ON/OFF = middel; ON/ON = stærk. |
Fabriksindstilling ifølge vejledningen: DIP 1 og 8 ON, resten OFF (halvautomatisk tilstand med nedbremsning). Efter ændring af DIP 1–2 skal du altid genindlæs enhederne. Ved nedbremsning er hastigheden cirka 30 % af den nominelle; momentet reduceres med 70 %. Nedbremsningen begynder ved TL/2. Standardværdien TL 90 s betyder, at nedbremsningen begynder efter 45 s; kontrollér ændringens effekt ved den næste åbning fra endepositionen.
| Trimmer | Hvad den indstiller | Sådan kontrolleres det |
|---|---|---|
| TL | Maksimal åbne-/lukketid. | Udfør en fuld åbning og lukning i halvautomatisk tilstand. Læg en reserve på 2–3 s. Hvis indstillingsområdet ikke er tilstrækkeligt, skal du bruge en TLM-forlænger, hvis kortet understøtter det. Ved nedbremsning skal tiden også indstilles i forhold til, hvornår den begynder. |
| TP | Pausetid før automatisk lukning. | Aktivér automatisk tilstand, åbn porten helt, og mål den faktiske pause før lukning. |
| F | Kraft / motormoment. | Bekræft indstillingen ved at måle stødkraften og teste sikkerheden. Det er ikke meningen, at F skal øges for at overvinde en mekanisk fejl ved porten. |
Nyere udførelse – standbytilstand
Dette afsnit gælder kun for ROBO600-udgaver, der understøtter standby. Dette gælder ikke for ældre styrekort uden denne funktion. Efter indlæsning af enhederne er standardventetiden 300 s; på et nyt eller helt nulstillet styrekort er den før indlæsning 600 s. I standby er den ekstra strømudgang ikke aktiv, hvilket er vigtigt ved ekstern styring.
- Tryk kort på PROGRAM, og aflæs LED OK: 2 blink = standby aktiv; 1 blink = inaktiv.
- Vælg den ønskede tilstand med flere korte tryk på PROGRAM.
- Hold PROGRAM nede i mindst 5 s for at gemme, indtil LED OK vender tilbage til normal blinkning på 1 Hz. Teknikeren ændrer ventetiden via Oview eller ProView, ikke med denne knapbetjening.
Indbygget modtager og fjernbetjeninger
ROBO600 har en indbygget modtager 433,92 MHz med O-CODE-kodning. Vælg en sender, der passer til det konkrete styrekort; samme frekvens alene garanterer ikke kompatibilitet. Programmering skal foretages, mens porten står stille.
Tilstand I – indlæsning af hele fjernbetjeningen
- Hold RADIO-/modtagerknappen nede, indtil LED-indikatoren lyser (ca. 4 s), og slip den derefter.
- Inden for 10 s skal du holde den valgte knap på den nye fjernbetjening nede i ca. 3 s, indtil modtageren bekræfter indlæsningen med tre blink.
- En ekstra fjernbetjening kan indlæses på samme måde inden for de næste 10 s; ellers skal du vente, til tilstanden afsluttes.
| Knap i tilstand I | Tilknyttet kommando |
|---|---|
| 1 | Trin for trin |
| 2 | Delvis åbning for fodgængere |
| 3 | Åbn |
| 4 | Luk |
En- og toknapsfjernbetjeninger bruger kun de tilsvarende første knapper. Ifølge vejledningen kan ROBO600 indlæse op til 100 fjernbetjeninger i tilstand I.
Tilstand II – én kommando på en valgt knap
| Antal tryk på RADIO | Kommando |
|---|---|
| 1 | Trin for trin |
| 2 | Delvis åbning |
| 3 | Åbn |
| 4 | Luk |
| 5 | Stop |
Tryk kort på RADIO det antal gange, der svarer til nummeret på den ønskede kommando. LED-indikatoren blinker det samme antal gange. Inden for 10 s skal du holde den valgte knap på fjernbetjeningen nede i ca. 3 s, indtil tre blink bekræfter indlæsningen. Gentag proceduren for hver ekstra knap.
Tilføjelse af en fjernbetjening ved hjælp af en fungerende fjernbetjening
Hold knappen på den nye fjernbetjening nede i mindst 5 s i nærheden af modtageren, ca. 10–20 m væk, og slip den. På den gamle fjernbetjening skal du trykke på den relevante knap 3 gange; tryk derefter én gang på knappen på den nye fjernbetjening. Den nye fjernbetjening overtager den gamle fjernbetjenings tilknytning. I tilstand I kan du bruge en vilkårlig knap på den gamle fjernbetjening; i tilstand II skal du bruge knappen med den ønskede kommando. Lad kun strømmen være tilsluttet den modtager, du vil programmere.
Låsning af radiomodtagerens hukommelse
Hvis indlæsning eller sletning ikke virker, kan hukommelsen være låst. Sluk for strømmen, hold RADIO nede, og tænd igen. Slip RADIO efter ca. 5 s og to langsomme blink fra radioens LED-indikator. Vælg inden for 5 s med korte tryk på RADIO: LED slukket = låst op, tændt = låst. Fem sekunder efter det sidste tryk bekræfter to langsomme blink, at processen er afsluttet.
Fejlfinding og almindelige fejl
| Indikation | Betydning / hvad der skal kontrolleres |
|---|---|
| OK: 1 grønt blink/s | Normal drift. |
| OK: 2 hurtige grønne blink | Ændring af status for en indgang, fotoceller eller en radiokommando. |
| OK: 1 rødt blink, pause, derefter 1 igen | Enhederne blev ikke indlæst korrekt, eller DIP 1–2 er blevet ændret. Kontrollér tilslutningen, og gentag indlæsningen. |
| OK: 2 røde blink | Fotocellen er aktiveret. Kontrollér forhindringer, TX/RX-aksen og NC-kontakten. |
| OK: 4 røde blink | STOP er aktiv. Kontrollér sikkerhedsanordningen og dens tilslutning. |
| OK: 5 røde blink | Fejl i interne parametre. Vent mindst 30 s; hvis fejlen fortsætter, skal en tekniker udføre nulstilling og genindlæsning. |
| OK: 7 røde blink | Fejl i det interne kredsløb eller ændret DIP 1–2. Kontrollér tilslutningen efter at have afbrudt og genoprettet strømmen; gentag indlæsningen, hvis tilstanden ændres. Vedvarende fejl kræver service. |
| OK: 8 røde blink | Kommandoen er stadig aktiv. Slip knappen, eller afbryd det relæ, der er sluttet permanent. |
| OK slukket / lyser konstant | Kontrollér strømforsyning og sikringer; en vedvarende fejlsignalering kan betyde, at styrekortet er defekt. |
| PHOTO / STOP lyser ikke | Sikkerhedsindgangen tillader ikke bevægelse. Omgå den ikke; kontrollér enheden og indlæsningen. |
| Radio-LED: 1 / 6 / 8 hurtige blink | Fjernbetjeningen er allerede indlæst / inkompatibel kodning / hukommelsen er fuld. |
Hvis motoren ikke reagerer, skal du først kontrollere strømtilførslen, sikringerne, status for sikkerhedsindgangene og kommandoen. Hvis bevægelsen går den modsatte vej, skal retningen korrigeres i henhold til den beskrevne procedure. Ved usædvanlig støj, skader eller rykvis bevægelse skal brugen afbrydes; øg ikke kraften som erstatning for reparation.
Sletning af hukommelsen
Sletning af alle fjernbetjeninger
Når hukommelsen er låst op, skal du holde RADIO, indtil LED'en lyser, slukker og begynder at blinke. Slip knappen under det 3. blink. Fem blink bekræfter, at fjernbetjeningerne er slettet. Alle gemte sendere slettes, så hav de nye programmeringer klar.
Sletning af styringen og indlærte enheder
- Sluk for strømmen, mens motoren står stille.
- Hold PROGRAM og tænd for strømmen igen. Hold stadig knappen nede, indtil LED OK lyser, slukker og begynder at blinke.
- Slip PROGRAM under det 3. blink fra LED OK. Fem blink bekræfter, at det er lykkedes.
- Indlæs sikkerhedsanordningerne igen, og udfør en komplet afprøvning. Denne procedure sletter ikke fjernbetjeningerne, men ophæver radiomodtagerens hukommelseslås. De mekaniske DIP-switches og trimmere ændrer ikke automatisk indstilling.
Regelmæssig kontrol og vedligeholdelse
Få udført professionel vedligeholdelse senest hver 6. måned eller efter 20 000 manøvrer, alt efter hvad der indtræffer først. Ved intensiv drift eller krævende omgivelser fastsættes intervallet i serviceplanen.
- Kontrollér fastgørelser, korrosion, kabler og vandindtrængning, når strømmen er afbrudt.
- Kontrollér slid på tandhjulet, tandstangen, føringen og stopanslagene samt slør og manuel bevægelse.
- Rengør fotocellerne, og kontrollér frigørelsesfunktionen. Når strømmen er tilsluttet igen, skal alle sikkerhedsanordninger, stopfunktion og kræfter afprøves.
- Opbevar servicerapporten og vejledningen. Gå ikke ind i portens åbning, mens den er i bevægelse; fjernbetjeninger og fast betjening skal holdes uden for børns rækkevidde.
Tekniske specifikationer for NICE ROBO600
| Strømforsyning til motor og styring | 230 V AC, 50/60 Hz |
|---|---|
| Nominel effekt | 300 W |
| Nominelt drejningsmoment / spidsmoment | 9 / 18 Nm |
| Tilsvarende nominel kraft / spidskraft | 300 / 600 N; drivkraften er ikke det samme som portens vægt |
| Hastighed uden belastning / ved nominelt drejningsmoment | 11 / 8,5 m/min |
| Tandstang / tandhjul | Modul 4 / Z15, delingsdiameter 60 mm |
| Maks. portvægt | 600 kg |
| Maks. længde på portblad / denne pakkes tilbud | 8 m ifølge vejledningen / 6 m passagebredde for dette produktkort |
| Kontinuerlig drift | Maks. 4 minutter; cyklusser afhænger af portbladets længde |
| Kapslingsklasse / elektrisk klasse | IP44 / I – beskyttende jordforbindelse |
| Temperatur | −20 til +55 °C |
| Hjælpeudgang | 24 V DC ±10 %, maks. 100 mA |
| FLASH-udgang | 230 V AC, maks. 60 W ifølge den tekniske tabel |
| Vægt af selve drevet | 11 kg |
| Radio | 433,92 MHz, indbygget O-CODE-modtager |

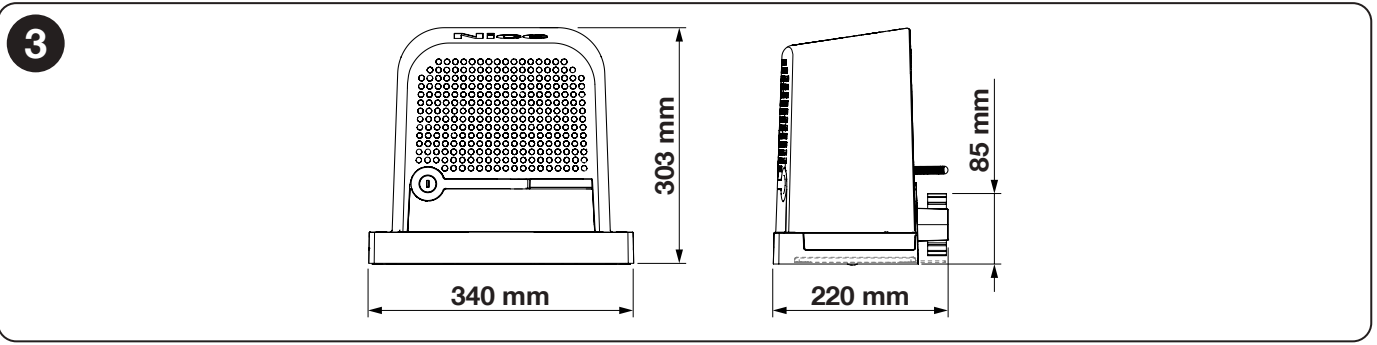

Mål og monteringsplads
ROBO600-monteringsmåltegningen angiver de samlede mål 340 × 220 × 303 mm (højde) og tandhjulets akse 85 mm over fundamentet. Brug denne tegning som udgangspunkt for monteringen. Når du vælger placering, skal du sørge for plads til at åbne dækslet, få adgang til nøglen og betjene frigørelsen sikkert.
Vi hjælper dig med at vælge en sammensætning via kontakt. Oplys portens længde og vægt, det forventede antal cyklusser og, ved udskiftning, også et foto af typeskiltet og styrekortet.
