Drivpakke til skydeport op til 400 kg CAME BX704, 801MS-0020 (D)
| Produktets tilgængelighed: | inden for 3 dage | Vi afsender normalt varerne inden for 3 dage. |
|---|
inden for 3 dage
4.796,08 kr. inkl. moms
| Vægt |
|---|
| 16 kg |
Beskrivelse af produktet Drivpakke til skydeport op til 400 kg CAME BX704, 801MS-0020 (D)
CAME BX704AGS-drev er beregnet til skydeporte en vægt på op til 400 kg og en portfløjslængde på op til 14 m. Den har en elektromekanisk stopkontakt. Drevet er ikkereversibelt. Detaljerede tekniske egenskaber ». Download manualen ».
CAME BX704AGS og styreenheden ZBX7N
Sættet indeholder en motor til en skydeport på op til 400 kg med mekaniske endestopkontakter. Motoren og strømforsyningen er 230 V AC; tilbehøret forsynes fra en separat udgang på 24 V AC. Den indbyggede encoder gør det muligt at indlære kørselsstrækningen, registrere forhindringer og indstille deceleration.
Kontrollér den præcise motor, mærkningen ZBX7N på kortet og firmwareversionen i H1, før du foretager indstillinger. Nedenstående oversigt gælder en ældre version af styringen med indstillingerne F8 0 = delvis åbning / 1 = åbning. At F8 stemmer overens, bekræfter ikke i sig selv, at hele versionen er den samme. Kort med samme navn og samme F8-indstillinger kan have forskellig hukommelsesadfærd eller forskellige tekniske data. Sammenlign indstillingerne og fremgangsmåden med vejledningen, der fulgte med det konkrete kort, før du ændrer noget. Hvis F8 har indstillingerne 1/2, må du ikke bruge tallene og fabriksindstillingerne nedenfor. Forveksl ikke motorer med nettilsluttet 230 V-motor med modeller til 24 V.
Montering, nettilslutning, indstilling af kræfter og sikkerhedstest skal udføres af en kvalificeret tekniker. Afbryd strømforsyningen, før du håndterer klemmer eller indstikskort. Motoren må ikke erstatte manglende mekaniske stop eller kompensere for en defekt portmekanik.

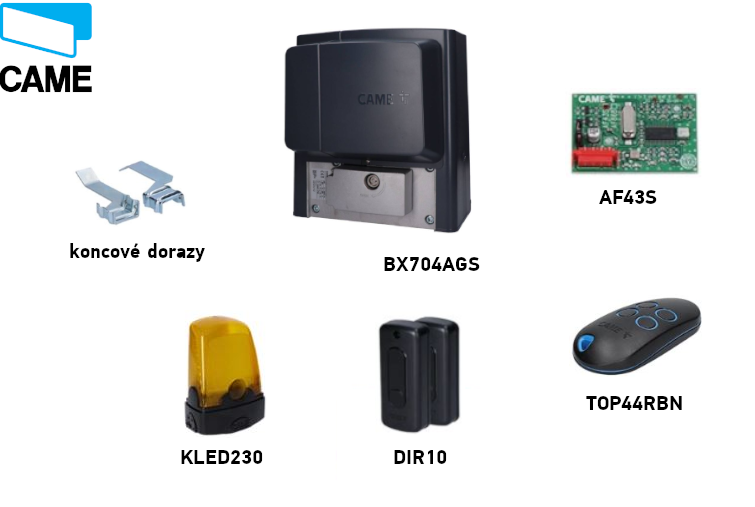

Dette indeholder sættet
BX704AGS-motor med indbygget ZBX7N-kort, endestop til aktivering, radiokort AF43S, fjernbetjening TOP44RBN, et par fotoceller DIR10 og en signallampe KLED230. Tandstangen vælges efter porten; den er ikke angivet som en del af dette sæt.
CAME BX704-sæt
| Egenskab | CAME BX704AGS |
|---|---|
| Sæt |  BX704 – op til 400 kg |
| Portbladets vægt | maks. 400 kg |
| Portbladets længde | maks. 14 m |
| Motor og kort | 230 V AC / ZBX7N |
| Endestopkontakter | mekaniske |
| Udstyr | AF43S, TOP44RBN, DIR10, KLED230 |
Vælg ud fra den faktiske vægt, længde, modstand under bevægelse og antal cyklusser; vægten alene er ikke nok.
Tilbehør – hvad, hvorfor og type
| Hvad | Hvorfor | Type / tilslutning |
|---|---|---|
| Fotoceller | Beskytter gennemkørselsområdet, når porten lukker. | CAME DIR10, synkroniseret par, 24 V AC; klemmer og test. |
| Fjernbetjening | Kommando til fuld eller delvis åbning. | TOP44RBN, 433,92 MHz, Rolling Code; indlæring via U1. |
| Radiokort | Modtager signalet fra fjernbetjeningen. | AF43S i AF-stikket; ZBX7N administrerer koder og brugere. Frekvensen alene afgør ikke kompatibiliteten. |
| Signallampe | Advarer om portens bevægelse. | CAME KLED230 til W–E1, 230 V AC; udgang og F18. |
| Tandstang | Overfører bevægelsen til portbladet. | Tandstang med modul 4, også egnet til den konkrete ports vægt; montering. |
| Trykknap / nøglekontakt | Lokal betjening eller delvis åbning. | Kontakter og trykknapper, potentialfri NO-kontakt til 2–7 eller 2–3P; tilslutning. |
| Sikkerhedskant | Beskyttelse mod fastklemning på farlige steder. | CAME DFWN med NC-kontakt; 8,2 kΩ-modstandskant kun med korrekt konfiguration af r7/r8. Grænseflade og indstillinger. |
| Seriel grænseflade | Forbindelse mellem to motorer eller CRP-kommunikation. | RSE i det relevante stik, A/B/GND; MASTER/SLAVE. Det er ikke en almindelig radiomodtager. |
Valg af motor og belastning
Den maksimale vægt for portbladet er 400 kg, den maksimale længde er 14 m. Når porten er frikoblet, skal den kunne bevæges jævnt over hele strækningen og have mekaniske stop i begge retninger. Ved stød, fastklemning eller øget modstand skal føringen og mekanikken repareres først.
17 cyklusser i timen og 6 cyklusser i træk gælder for en referencelængde for portbladet på 4 m, en temperatur på 20 °C og en korrekt monteret port uden ekstra friktion. Det er ikke værdier, der gælder for alle længder op til 14 m. Ved længere portblade og højere temperatur falder det tilladte antal cyklusser i henhold til de oprindelige diagrammer.
Forlæng ikke graferne ved at gætte ud over det sidste viste punkt. Antal cyklusser pr. time er en driftsgrænse, ikke en garanti for levetiden.
Montering af drev og kabelføring
- Kontrollér portfløjens stabilitet, rullerne, skinnen eller føringen, at den bevæger sig let, og at de mekaniske stoppere sidder fast. Sørg for afskærmning af fareområder ved tandstangen og tandhjulet.
- Vælg et fast underlag, der er beskyttet mod stød og direkte vandstænk. Forbered kabelrør; Ø 40 mm anbefales til drevet og Ø 25 mm til tilbehør.
- Forskallingen til fundamentet skal være større end forankringspladen og rage 50 mm op over terrænet. Tilføj stålarmering. Fastgør M12-boltene i pladen, og før kabelrørene gennem hullerne i den.
- Ved en eksisterende tandstang skal de oprindelige mål på 84 / 105 mm overholdes. Ret pladen op, og støb den fast; vent mindst 24 timer, til betonen er hærdet.
- Lad kablerne stikke ca. 600 mm ud. Fjern dækslerne, placér drevet på pladen, og løft det 5–10 mm med de justerbare fødder, før du retter det op første gang, så der er plads til justering.
Anbefalede minimumstværsnit
| Ledning | Under 20 m | Over 20 og under 30 m |
|---|---|---|
| 230 V AC-forsyning, L/N/PE | 3G × 1,5 mm² | 3G × 2,5 mm² |
| Blinklys | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Styrekontakt | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Fotocelle TX | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Fotocelle RX | 4 × 0,5 mm² | 4 × 0,5 mm² |
Til udendørs netspændingsføringer bruges H05RN-F, til indendørs føringer H05VV-F; til lavspændingsføringer på op til 48 V bruges efter behov FROR 20-22 II. Antenne: RG58, anbefalet længde højst 5 m. Seriel forbindelse: UTP CAT5, højst 1 000 m. Ved andre afstande, flere strømforbrugere eller en testledning skal der tilføjes de nødvendige ledere og det nødvendige tværsnit i henhold til det faktiske forbrug og tilslutning.
Før kablerne gennem separate kabelgennemføringer; de må ikke berøre motoren eller transformatoren. Nettilslutningen skal have en egnet topolet afbryder og en beskyttelsesleder PE.
Tandstang, frigang og endepositioner
- Frigør drevet. Fastgør tandstangen med modul 4 til porten langs hele dens bane. Når delene samles, skal tænderne rettes ind ved hjælp af et ekstra stykke tandstang under samlingen.
- Kør porten manuelt langs hele banen. Justér højden med fødderne og sidepositionen med forankringshullerne; sørg for en frigang på 1–2 mm. Portfløjens vægt må ikke hvile på drevet.
- Spænd drevets fastgørelse godt til, når det er rettet op.
- Åbn porten manuelt. Skub den åbne endestopskam på tandstangen, indtil mikrokontaktens fjeder aktiveres, og fastgør den.
- Indstil den lukkede endestopskam på samme måde. I henhold til målene skal der være ca. 20 mm. Kontrollér begge retninger, og lås drevet igen.
Manuel frigørelse ved strømsvigt
- Afbryd strømforsyningen, og sikr portfløjen mod at bevæge sig af sig selv.
- Åbn låsedækslet, sæt nøglen i, og lås frigørelsesklappen op.
- Klap døren op, og drej frigørelsesgrebet i det åbne rum som vist med pilen på billedet. Derefter kan porten skubbes manuelt.
- For at låse igen skal grebet drejes tilbage som vist på billedet, klappen lukkes, låses med nøglen, og låsedækslet lukkes.
- Kontrollér, at drevet er låst, før strømforsyningen genetableres. En åben klap kan udløse E8.
Orientering af ZBX7N-kortet og klemmer
På billedet vender kortet med klemrækkerne øverst og knapperne ESC / < / > / ENTER nederst til højre. Displayet sidder nederst; PWR angiver, at strømforsyningen er til stede. Tallene i cirklerne angiver kortets dele, ikke numrene på de elektriske klemmer.
| Placering på billedet | Kortets del |
|---|---|
| 1 / 2 / 3 | Nettilslutning / motor / transformator. |
| 4 / 6 / 22 | Sikring til kort / tilbehør / netsikring. |
| 5 | Styre- og sikkerhedsindgange. |
| 7 | RGP1: + / STB / −, energisparemodul; det er ikke en batteriindgang. |
| 8 / 10 / 11 | Encoder / mekaniske endestop / antenne. |
| 9 / 13 / 15 | Klemmer til tastatur / transponder; R700- eller R800-dekodermodul. |
| 12 | AF-radiokort. |
| 14 / 17 | Serielle klemmer A/B/GND / RSE-stik. |
| 16 | RIO-CONN-stik til RIOCN8WS. |
| 18 / 19 / 20 / 21 | Programmeringsknapper / Memory Roll / display / PWR-LED. |
Strømforsyning, motor og encoder
| Klemmer | Tilslutning og grænseværdier |
|---|---|
| L / N / PE | L = fase, N = nulleder; 230 V AC, 50/60 Hz. Beskyttelseslederen PE tilsluttes det markerede jordpunkt. Det er ikke +/−. |
| U / V / W | Fabriksmonteret motorledning og kondensator; 230 V AC-motor. Bruger ikke jævnstrømspolaritet. Brug F54 til at vælge retning; byt ikke om på ledningerne ved at gætte. |
| + / E / D | Enkoder – fabriksfortrådning: + = rød ledning, E = sort ledning, D = skærm, som vist på originalbilledet. Følg mærkningen og den oprindelige ledningsføring ved gentilslutning; tildel ikke E eller D en anden funktion ud fra ledningens farve. Disse klemmer er ikke strømforsyning til fotoceller; tilslut ikke en ekstern strømforsyning her. |
| FC / FA / F | FC = endestop for lukning; FA = endestop for åbning; F = fælles leder. Forveksl ikke fabriksfortrådningen med strømforsyningen til tilbehør. |
| 10 / 11 | 24 V AC, maks. 20 W til tilbehør. Ved vekselspænding er der ingen plus eller minus. |
| TS | Testudgang til fotoceller; bruges sammen med F5 og et specifikt testdiagram. Det er ikke en erstatning for en permanent strømudgang. |
Trykknapper, STOP og sikkerhedsindgange
| Indgang | Kontakt / anvendelse |
|---|---|
| 1–2 | STOP med potentialfri kontakt NC, aktivér F1. Når kontakten åbnes, stopper porten, og automatisk lukning deaktiveres; porten fortsætter først efter en ny kommando. |
| 2–7 | Potentialfri kontakt NO; kommando afhænger af F7. Når F6 = ON, er det en fastholdt lukkekommando. |
| 2–3P | Potentialfri kontakt NO; delvis eller fuld åbning afhængigt af F8. Når F6 = ON, er det en fastholdt åbningskommando. |
| 2–CX / 2–CY | Sikkerhedskontakt NC, reaktion afhænger af F2/F3. Kontakten har ingen polaritet; tilslut ikke ekstern spænding til den. |
| A / B – tastatur | Kodevælger med R800-dekoder; vælg F14 = 1. |
| S1 / GND | Transponder eller læser med R700; vælg F14 = 0. Originalbilledet viser den røde ledning til S1 og den sorte til GND. |
| Antenne | RG58: midterlederen til antennens signalindgang, skærmen til klemmen med skærmsymbolet. |
NO betyder åben i hviletilstand, NC betyder sluttet i hviletilstand, og kontaktens fælles klemme er COM/C. Til almindelige kommandoer må der ikke tilsluttes 230 V netspænding til indgangene 2–7 eller 2–3P. Deaktivér en ubrugt STOP via F1; deaktivér ubrugte CX/CY via F2/F3. Deaktivér ikke tilsluttet sikkerhedsudstyr som en løsning på en fejl.
Blinklys og statusindikering
| Udgang | Spænding / effekt / tilstand |
|---|---|
| W–E1 | KLED230: 230 V AC, udgangsgrænse 25 W, F18 = OFF. Til cykluslys 230 V AC, maks. 60 W, F18 = 1 og F19 aktiveret. AC uden +/−; tilslut ikke et 24 V blinklys her. |
| 11–FA | Indikering af åben port: 24 V AC, maks. 3 W, uden +/−. |
| 11–FC | Indikering af lukket port: 24 V AC, maks. 3 W, uden +/−. |
CAME DIR10-fotoceller
DIR10 er en synkroniseret sender (TX) og modtager (RX) med en rækkevidde på 10 m. Indstil fotocellerne til 24 V; forsyningen er 24 V AC. Parret har et strømforbrug på 60 mA ved 24 V AC. RX-klemme 10 og TX-klemme TX er markeret + i det oprindelige diagram, mens klemme 2 er markeret −; ved forsyning fra styrekortet er der tale om AC uden jævnstrømspolaritet. Følg den specifikke TX-synkroniseringstilslutning, ikke kun parret af strømledninger.
| DIR10-klemme | Almindelig tilslutning | Tilslutning med test |
|---|---|---|
| RX 10 (mærket +) | ZBX7N 10 | ZBX7N 10 |
| RX 2 (mærket −) | ZBX7N 2 | ZBX7N 11 |
| RX TX ↔ TX TX (mærket +) | Forbind TX mellem RX og senderen | Samme forbindelse |
| TX 2 (mærket −) | ZBX7N 2 | ZBX7N TS |
| RX C – fælles kontakt | ZBX7N 2 | ZBX7N 11 |
| RX NC – sikkerhedskontakt | ZBX7N CX, eventuelt CY | ZBX7N CX, eventuelt CY |
| Funktioner | F2 = C1 (ved CX), F5 = OFF | F2 = C1 (ved CX), F5 = 1 |
| Ved indgang CY | F3 = valgt reaktion | F3 = valgt reaktion; F5 = 2, eller 4 ved test af både CX og CY |
Ved C1 medfører en åbning af kontakten under lukning, at porten åbner. C2 medfører lukning under åbning; C3 stopper bevægelsen, hvorefter automatisk lukning følger; funktionen er kun tilgængelig med F19 aktiveret. C4 stopper bevægelsen, som genoptages, når forhindringen er fjernet. Vælg reaktionen ud fra det beskyttede område. Kontrollér funktionen efter tilslutning ved at afbryde lysstrålen under den relevante bevægelse.
Test er ikke blot et menupunkt. Tilslut først ledningerne som vist i testdiagrammet, og aktivér derefter F5. Hvis testen mislykkes, udfører styrekortet ikke kommandoen og viser E4. DELTA har andre klemmer; brug ikke denne DIR10-oversigt til den.
Sikkerhedslister
Tilslut DFWN-kanten med den potentialfrie NC-kontakt mellem 2 og CX/CY, og vælg C7 eller C8. Ved DFI-grænsefladen skal du bruge den separate strømforsyning og kontakterne vist nedenfor; selve kanten med NC-kontakt får ikke strøm på denne måde. Valgene r7/r8 er beregnet til den tilsvarende 8,2 kΩ-modstandskant, ikke til en vilkårlig kontakt. Den konkrete type, placering og endelige kraft skal kontrolleres ved en sikkerhedstest.
| Klemme på den oprindelige DFI | ZBX7N / sikkerhedskant |
|---|---|
| 24V / 0V | DFI 24V → ZBX7N 10, DFI 0V → ZBX7N 11. Strømforsyningen i dette diagram er 24 V AC, uden jævnstrømspolaritet +/−; klemme 12V forbliver fri. Den samlede udgangsgrænse for tilbehør på 10–11 er 20 W. |
| Klemmeparret med kontaktsymbolet | På det oprindelige billede lige til højre for 0V: venstre → ZBX7N 2, højre → CX eller CY. Den potentialfrie sikkerhedskontakt har ingen polaritet; indstil reaktionen via F2/F3. |
| C / NO / NC | Forbind DFI-klemmerne med samme betegnelse til DFWN-kantens C / NO / NC-klemmer som vist på billedet. Forveksl dem ikke med det separate par udgangskontakter til printkortet. |
Første opstart
- Kontrollér de mekaniske stop, endestopkontakterne, at drevet er låst korrekt, kabelbeskyttelsen og sikkerhedstilslutningerne.
- Tænd for strømmen, og kontrollér PWR-LED'en og displayets funktion. Kontrollér i A1 1 = BX704AGS.
- Indstil F54 efter den faktiske kørselsretning og F1 efter den tilsluttede STOP. Konfigurér CX/CY og eventuelt F5-testen. Lad F11 = ON stå under indlæringen.
- Udfør A3 – indlæring af kørselsbanen.
- Konfigurér kun de nødvendige driftsfunktioner, tilføj fjernbetjeninger, og afprøv hele kørselsbanen, delvis åbning, STOP, fotoceller, kanter og blinklys.
Den første almindelige manøvre efter at strømmen er slået til, er åbning. Vent på, at porten åbner helt i denne fase; lukning er ikke tilgængelig. A3-kalibreringen har sin egen sekvens, som vises nedenfor. Brug straks ESC/STOP, og afhjælp årsagen ved usædvanlig støj, vibrationer eller forkert kørselsretning.
A3 – automatisk indlæring af kørselsbanen
Forudsætninger: F11 = ON, korrekt A1 og F54, indstillede endestopkontakter, begge faste mekaniske stop og portbladet cirka midt på kørselsbanen. Lås drevet igen efter manuel flytning. Sørg for fri plads langs hele kørselsbanen.
Sikkerhedsanordningerne er deaktiveret under kalibreringen. En tekniker skal føre direkte tilsyn med hele bevægelsen og forhindre personer i at komme ind i portområdet.
- Hold ENTER nede i mindst 1 sekund, vælg A3 med pilene, og bekræft med ENTER.
- Vælg ON, og bekræft med ENTER.
- Porten lukker først til endestillingen; displayet viser CL1.
- Derefter åbner den til endestillingen; displayet viser OP1. Gå ikke ind på kørselsbanen.
- Når processen er afsluttet, skal du kontrollere en fuld cyklus, standsning og den valgte reaktion for hver sikkerhedsanordning. Ved E1 eller E2 skal årsagen findes ved hjælp af diagnostikken og kalibreringen først gentages, når problemet er afhjulpet.
Programmering via displayet
Foretag indstillinger, når drevet er standset. Hold ENTER nede i mindst 1 sekund, vælg funktionen med pilene </>, og tryk på ENTER for at åbne dens værdi. Ændr værdien med pilene, og tryk på ENTER for at bekræfte og gemme. ESC annullerer en ubekræftet ændring og forlader menuen; menuen forlades også efter 10 sekunders inaktivitet. Betragt ikke en ubekræftet ændring som gemt.
Uden for menuen bruges pilene til bevægelse under test, og ESC bruges til at standse. Følg programmeringsværdierne og bekræftelsen på displayet. PWR-LED'en angiver, at strømforsyningen er til stede.
Funktioner F – fuldstændige indstillinger
Fabriksindstillingerne for den angivne ZBX7N-version er vist med fed skrift. Om funktionen er tilgængelig, afhænger af det tilsluttede kort, om encoderen er aktiveret, og af relaterede funktioner. Notér den oprindelige indstilling, før du ændrer den. Indstil ikke følsomheden F34/F35 og startmomentet ud fra den maksimale vægt; efter justering skal du kontrollere kræfterne og beskyttelsen.
Brugere og system U / A / H
Lagring af fjernbetjeninger
ZBX7N med radiokort AF43S 433,92 MHz administrerer op til 250 brugere. TOP44RBN bruger Rolling Code på 433,92 MHz. Den relevante kodning skal være aktiveret i menu U4; gå ikke ud fra, at en vilkårlig fjernbetjening på samme frekvens er kompatibel.
AF-kortet må kun sættes i eller tages ud, når strømmen er afbrudt. Ved U4 = 1 er alle understøttede koder tilladt; U4 = 2 begrænser modtagelsen til Rolling Code. Vær opmærksom på, at radiominnet slettes, før du bekræfter valget af U4: I denne ældre version slettes de gemte fjernbetjeninger automatisk, når kodningen vælges. Notér først brugerne, og gør klar til at gemme dem igen; at F8 stemmer overens, bekræfter ikke i sig selv U4's funktion.
- Vælg U1 i menuen, og tryk på ENTER.
- Vælg kommando: 1 = åbne/lukke; 2 = åbne–STOP–lukke–STOP; 3 = kun åbne; 4 = delvis åbning.
- Bekræft med ENTER. Et ledigt brugernummer fra 1–250 blinker på displayet i nogle sekunder.
- Send koden med den ønskede knap på fjernbetjeningen, mens nummeret blinker. Notér den gemte position; test kommandoen, når du har forladt menuen.
- Gentag U1 for en anden funktion eller bruger. Hvis fejl E15 vises, skal du kontrollere kortet, frekvensen og kodningen.
Sletning af én eller alle brugere
Én bruger: U2 → ENTER → vælg det gemte nummer med piletasterne → ENTER. Teksten CLr bekræfter sletningen. Alle brugere: U3 → ENTER → ON → ENTER. U3 er hverken parameternulstilling A4 eller kalibrering A3.
Nulstilling af parametre og overførsel af hukommelse
A4 – fabriksparametre
Notér A1, F54, indstillingerne for sikkerhedsindgange, automatisk lukning og adgangsoplysninger, før du nulstiller. Vælg A4, bekræft med ENTER, vælg ON, og bekræft igen med ENTER. Kontrollér derefter alle nødvendige parametre, kalibreringsstatus og sikkerhedsfunktioner. Gå ikke ud fra, at A4 bekræfter sletning af alle radiobrugere; brug U3 til at slette dem.
F50 / F51 – Memory Roll
- Afbryd strømmen, og sæt Memory Roll i det markerede stik.
- Når strømmen er slået til, vælg F50 = ON, og bekræft med ENTER; brugere og konfiguration gemmes.
- Afbryd strømmen igen, før du tager kortet ud og sætter det i et andet kompatibelt styrekort.
- Vælg F51 = ON på destinationskortet, og bekræft med ENTER. Kontrollér de overførte indstillinger i forhold til det konkrete drev og den konkrete installation.
- Efter overførslen anbefales det at tage kortet ud, altid mens strømmen er afbrudt.
To drev MASTER / SLAVE
Til begge styrekort Sæt RSE i uden strøm, og forbind A–A, B–B og GND–GND med UTP CAT5. Tilslut kommandoer og sikkerhedsanordninger til MASTER. Indstil F49 = 1, den korrekte F54 og F52 = ON på MASTER, og bekræft overførslen. Start derefter A3. Gem brugere på MASTER. SLAVE-programmeringsknapperne er deaktiveret i sammenkoblet tilstand.
En almindelig åbn/luk-kommando eller en kommando om kun at åbne styrer begge fløje; en kommando om delvis åbning åbner kun MASTER. Sammenkobling af to motorer øger ikke vægtgrænsen for en enkelt fløj. Ved separat CRP-kommunikation skal de relevante F49/F56/F63 bruges, ikke MASTER/SLAVE-tilstand.
Trådløse sikkerhedsanordninger RIO
RIOCN8WS tilsluttes RIO-CONN uden strøm. RIOED8WS-sikkerhedskanter og RIOPH8WS-fotoceller indstilles via de relevante F65–F68 og efter deres egen tilslutning; RIOLX8WS bruges til trådløs signalering. Uden konfiguration kan kortet vise E18, og ved fejl eller forstyrrelser i forbindelsen E17. Forveksl ikke RIO-CONN med AF-stikket til fjernbetjeninger.
Fejlfinding og afhjælpning
| Display | Betydning | Kontrol / løsning |
|---|---|---|
| E1 | Kalibreringsfejl. | Kontrollér mekaniske stop, endestop, fri bevægelse, A1 og F54; gentag derefter A3. |
| E2 | Kalibrering / indstilling af enkoder. | Kontrollér først, om indlæringen af A3, er gennemført korrekt, og kontrollér F11. E2 alene er ikke E3 – enkoderfejl. Hvis meddelelsen fortsat vises efter korrekt indlæring, skal fabriksmonteringen af enkoderen og service kontrolleres. |
| E3 | Enkoderfejl. | Kontrollér stik og ledninger +/E/D uden strøm; skader skal udbedres af service. Slå ikke beskyttelsen fra som erstatning for reparation. |
| E4 | Fejl i sikkerhedstesten. | Sammenlign den faktiske TS-tilslutning, strømforsyning og fotocellekontakt med F5 og F2/F3. |
| E7 | Utilstrækkelig driftstid. | Kontrollér modstand langs hele kørselsvejen, endepositioner og kalibrering. Øg ikke kraften på en port, der binder. |
| E8 | Frigørelsesdækslet er åbent. | Lås mekanismen, og luk dækslet; kontrollér registreringen af dækslet. |
| E9 | Forhindring under lukning. | Fjern forhindringen; kontrollér manuelt skinnen/tandstangen, og derefter F34/F35. |
| E10 | Forhindring under åbning. | Fjern forhindringen fra åbningsbanen, kontrollér skinnen og endestopkontakten; justér derefter følsomheden. |
| E11 | Det maksimale antal registrerede forhindringer er nået. | Kontrollér tilbagevendende modstand eller forhindringer langs hele kørselsvejen samt enkoderen; udfør en test efter reparationen. |
| E15 | Inkompatibel fjernbetjening. | Kontrollér AF-kort, frekvens og U4; forsøg ikke at løse fejlen ved at nulstille hele kortet. |
| E17 | Fejl i det trådløse system. | Kontrollér RIO-grænsefladen, enhederne og forstyrrelser. Systemet kan blokere bevægelsen. |
| E18 | Manglende konfiguration af det trådløse system. | Kontrollér RIOCN8WS, og konfigurer de relevante F65–F68 og enhederne. |
Når porten ikke bevæger sig eller ikke lukker
Bevæger sig ikke i nogen retning: Kontrollér strømforsyningen, at motoren er låst, dækslet, STOP-status og sikkerhedskontakterne, fjernbetjeningens batteri og eventuelle fastlåste kommandoer. Åbner, men lukker ikke: Kontrollér fotocellernes stråle og justering, NC-kontakten og CX/CY-konfigurationen; lav ikke en permanent jumperforbindelse over en tilsluttet sikkerhedsanordning.
Sikringer til ZBX7N, 230 V
| Sikring | Værdi / type |
|---|---|
| LINE – netforsyning | 5 A-F, flink |
| BOARD – styrekort | 630 mA-F, flink |
| ACCESSORIES – tilbehør | 1 A-F, flink |
Afbryd strømforsyningen, før sikringerne kontrolleres. Brug samme værdi og hurtig type; en sikring med højere værdi eller gentagen udskiftning uden at fjerne kortslutningen er ikke en reparation.
Vedligeholdelse og kraftindstilling
Kontrollér regelmæssigt, at kørselsvejen og tandstangen er rene, at porten bevæger sig frit, fastgørelser, endestop, kabelskader, frigørelse og funktionen af alle sikkerhedsanordninger. Afbryd strømforsyningen før rengøring eller indgreb. Smør kun mekaniske dele, der kræver det; føringen må ikke skabe yderligere friktion.
Motorens drejningsmoment indstilles med transformatorens sorte Faston-stik i position 1 til 4: 1 er minimum, 4 maksimum. Stikket må kun flyttes af en tekniker, når strømmen er afbrudt, og i overensstemmelse med den oprindelige tegning. Enkoderens følsomhed indstilles separat via F34/F35; højere drejningsmoment eller lavere følsomhed erstatter ikke korrekt placering af sikkerhedskanter og en krafttest.
Servicerapporten skal indeholde dato, antal manøvrer A5, version H1, udførte reparationer og resultatet af sikkerhedstesten. Sæt dækslerne på igen efter arbejdet, så de ikke klemmer kablerne.
Tekniske specifikationer for BX704AGS
Dataene gælder for den angivne version af motoren og styringen. Sammenlign strømforsyning, motorbetegnelse og værdier med motorens typeskilt før montering.
| Parameter | Værdi |
|---|---|
| Maksimal fløjvægt | 400 kg |
| Maksimal fløjlængde | 14 m |
| Netforsyning | 230 V AC, 50/60 Hz |
| Motorspænding | 230 V AC |
| Effekt | 420 W |
| Trykkraft | 300 N |
| Kørehastighed | 10 m/min |
| Kapslingsklasse | IP44 |
| Driftstemperatur | −20 til +55 °C |
| Cyklusser pr. time | 17 ved referenceport på 4 m / 20 °C |
| Cyklusser i træk | 6 ved referenceport på 4 m / 20 °C |
| Kondensator | 12 µF |
| Standbyforbrug | 2,6 W |
| Forbrug med Green Power-modul | 0,5 W; modulet er ikke en almindelig batteribackup |
| Motorens termiske beskyttelse | 150 °C |
| Elektrisk beskyttelsesklasse | I |
| Drevets egenvægt | 15 kg |
| Tandhjul | modul 4 |
| Endestop | mekaniske |
| Styring | ZBX7N med display og encoder |
Hvordan bestiller jeg denne vare?
Vælg den løsning, der passer dig bedst:
- bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
- bestil via e-mail: bestil på [email protected]
