Drivpakke til skydeport op til 800 kg CAME BX708, 801MS-0030 (D)
| Produktets tilgængelighed: | inden for 3 dage | Vi afsender normalt varerne inden for 3 dage. |
|---|
inden for 3 dage
5.291,93 kr. inkl. moms
| Vægt |
|---|
| 16 kg |
Beskrivelse af produktet Drivpakke til skydeport op til 800 kg CAME BX708, 801MS-0030 (D)
CAME BX708AGS-motor er beregnet til skydeporte med en vægt på op til 800 kg og en fløjlængde på op til 14 m. Den har elektromekanisk stopkontakt. Motoren er ikkereversibel. Detaljerede tekniske egenskaber ». Download manualen ».
CAME BX708AGS og styreenhed ZBX7N
Sættet indeholder en motor til skydeporte på op til 800 kg med mekaniske endestopkontakter. Motoren og strømforsyningen er 230 V AC; tilbehøret forsynes fra en separat udgang på 24 V AC. Den indbyggede enkoder gør det muligt at indlæse kørselsstrækningen, registrere forhindringer og indstille hastighedsnedsættelse.
Før indstillingerne ændres, skal du kontrollere den præcise motortype, mærkningen ZBX7N på printkortet og firmwareversionen i H1. Oversigten nedenfor gælder en ældre styreenhedsversion med valgmulighederne F8 0 = delvis åbning / 1 = åbning. At F8 stemmer overens, bekræfter ikke, at hele versionen er den samme. Printkort med samme navn og de samme F8-valgmuligheder kan have forskellig hukommelsesfunktion eller forskellige tekniske specifikationer. Sammenlign indstillingerne og fremgangsmåden med vejledningen, der følger med det konkrete printkort, før du ændrer noget. Hvis F8 har valgmulighederne 1/2, må du ikke bruge tallene og fabriksindstillingerne nedenfor. Forveksl ikke motorer med netmotor på 230 V med modeller på 24 V.
Montering, nettilslutning, indstilling af kræfter og sikkerhedstest skal udføres af en kvalificeret tekniker. Afbryd strømforsyningen, før du håndterer klemmer eller stikmoduler. Motoren må ikke erstatte manglende mekaniske stop eller kompensere for en defekt portmekanik.

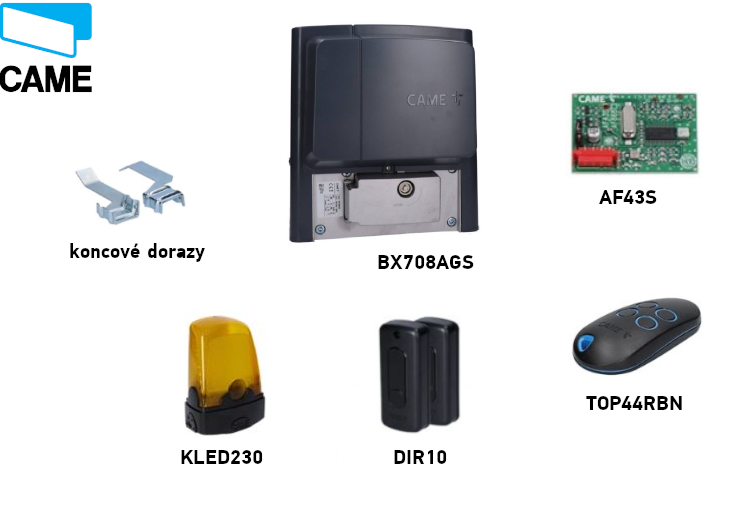

Hvad sættet indeholder
BX708AGS-motor med indbygget ZBX7N-printkort, endestop til aktivering, radiomodul AF43S, fjernbetjening TOP44RBN, et par fotoceller DIR10 og en signallampe KLED230. Tandstangen vælges efter porten; den er ikke angivet som en del af dette sæt.
CAME BX708-sæt
| Egenskab | CAME BX708AGS |
|---|---|
| Sæt |  BX708 – op til 800 kg |
| Portbladets vægt | maks. 800 kg |
| Portbladets længde | maks. 14 m |
| Motor og printkort | 230 V AC / ZBX7N |
| Endestopkontakter | mekaniske |
| Udstyr | AF43S, TOP44RBN, DIR10, KLED230 |
BX708's højere vægtgrænse øger ikke den maksimale længde på portbladet. Vælg ud fra den faktiske vægt og længde, modstanden under bevægelse og antallet af cyklusser; vægten alene er ikke nok.
Tilbehør – hvad, hvorfor og type
| Hvad | Hvorfor | Type / tilslutning |
|---|---|---|
| Fotoceller | Beskyttelse af passageområdet, når porten lukker. | CAME DIR10, synkroniseret par, 24 V AC; klemmer og test. |
| Fjernbetjening | Kommando til fuld eller delvis åbning. | TOP44RBN, 433,92 MHz, Rolling Code; indlæring via U1. |
| Radiomodul | Modtagelse af signal fra fjernbetjeningen. | AF43S i AF-stikket; ZBX7N administrerer koder og brugere. Frekvensen alene afgør ikke kompatibiliteten. |
| Signallampe | Advarer om, at porten er i bevægelse. | CAME KLED230 til W–E1, 230 V AC; udgang og F18. |
| Tandstang | Overfører bevægelsen til portbladet. | Tandstang med modul 4, også egnet til den konkrete ports vægt; montering. |
| Trykknap / nøgleafbryder | Lokal betjening eller delvis åbning. | Afbrydere og trykknapper, potentialfri NO-kontakt til 2–7 eller 2–3P; tilslutning. |
| Sikkerhedskant | Beskyttelse mod klemning på farlige steder. | CAME DFWN med NC-kontakt; en 8,2 kΩ-modstandskant må kun bruges med korrekt konfiguration af r7/r8. Grænseflade og indstilling. |
| Seriel grænseflade | Sammenkobling af to motorer eller CRP-kommunikation. | RSE i det tilhørende stik, A/B/GND; MASTER/SLAVE. Det er ikke en almindelig radiomodtager. |
Valg af motor og belastning
Den maksimale vægt for portbladet er 800 kg, den maksimale længde er 14 m. Når porten er frigjort, skal den kunne bevæges let langs hele strækningen og have mekaniske stop i begge retninger. Ved stød, fastklemning eller øget modstand skal føringen og mekanikken repareres først.

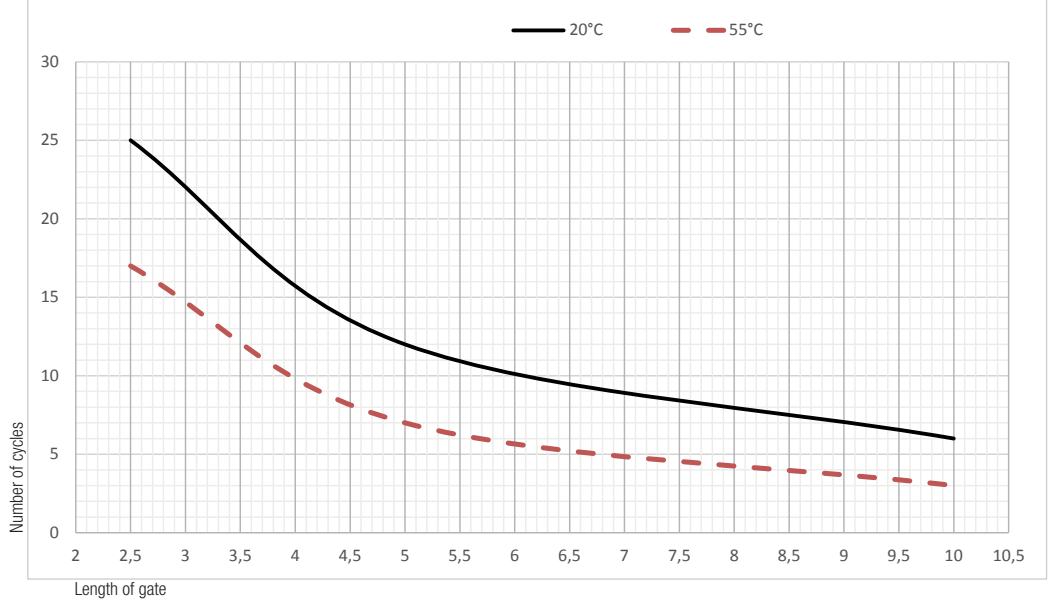

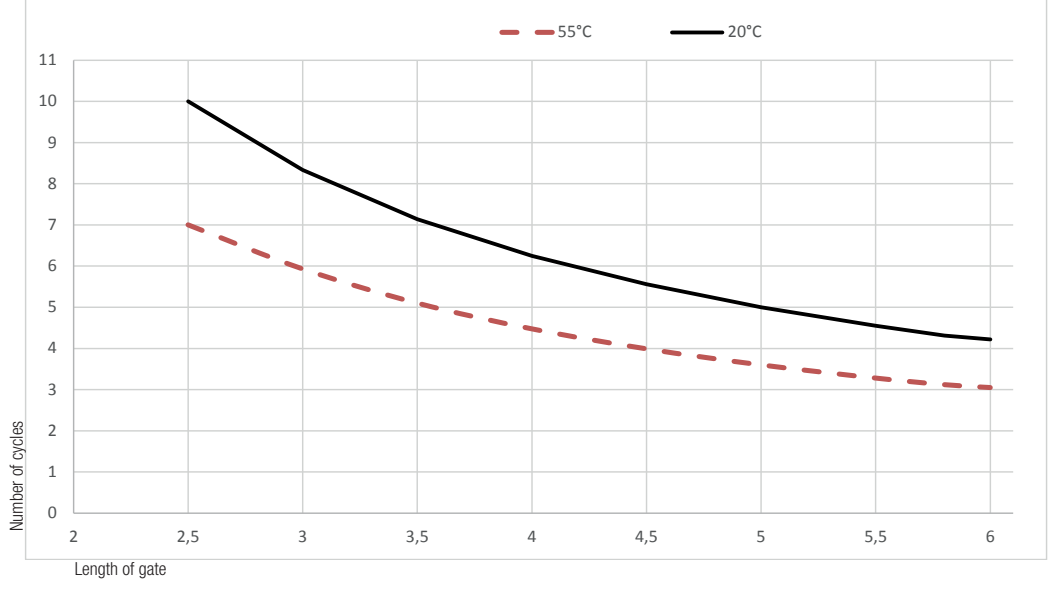

17 cyklusser i timen og 6 cyklusser i træk gælder for en referenceportbladslængde på 4 m, en temperatur på 20 °C og en korrekt monteret port uden ekstra friktion. Værdierne gælder ikke for alle længder op til 14 m. Ved længere portfløj og højere temperatur reduceres det tilladte antal cyklusser som vist i de oprindelige diagrammer.
Forlæng ikke diagrammerne ved at skønne ud over det sidste viste punkt. Antal cyklusser pr. time er en driftsgrænse, ikke en garanti for levetiden.
Montering af motor og kabelføring
- Kontrollér portfløjens stabilitet, rullerne, skinnen eller føringen, at porten bevæger sig let, og at de mekaniske endestop er fastgjort. Sørg for afskærmning af farlige steder ved tandstangen og tandhjulet.
- Vælg et fast underlag, der er beskyttet mod stød og direkte vandpåvirkning. Klargør beskyttelsesrør; Ø 40 mm anbefales til motoren og Ø 25 mm til tilbehør.

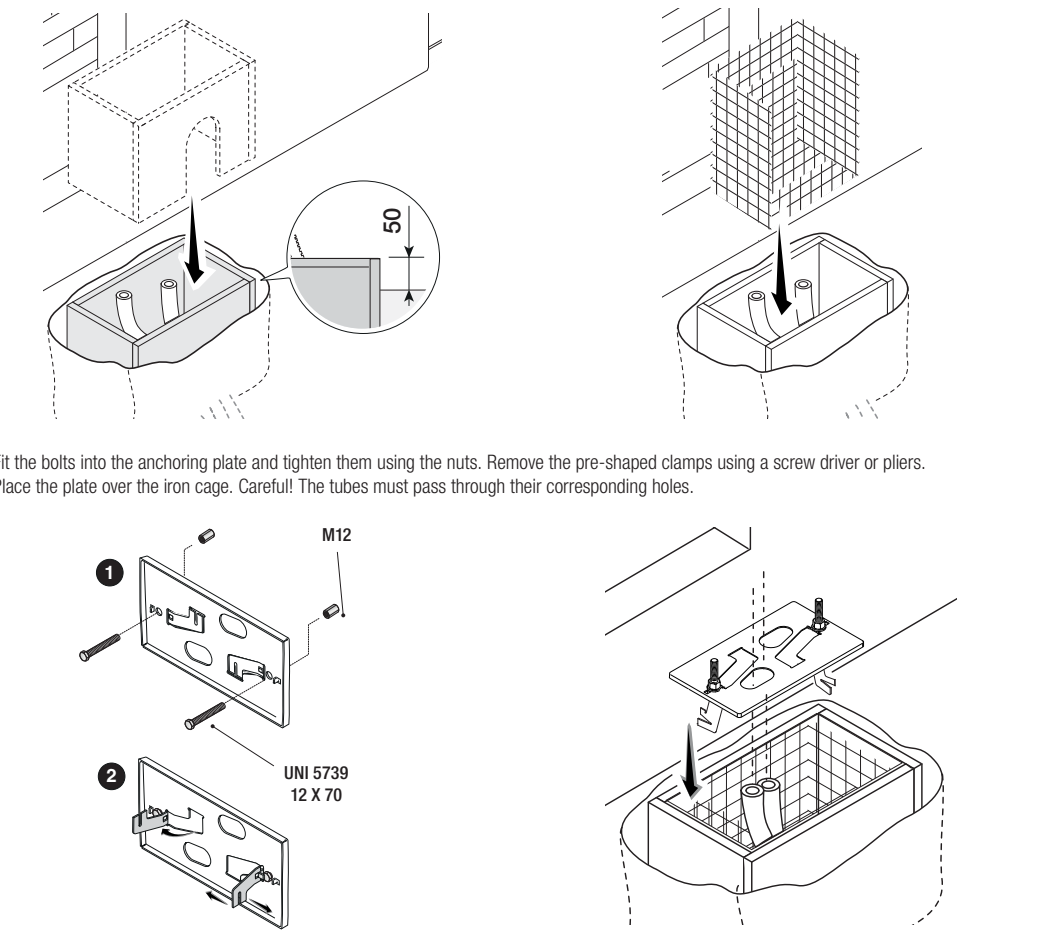

- Fundamentforskallingen skal være større end monteringspladen og rage 50 mm op over terræn. Supplér med stålarmering. Fastgør M12-boltene i pladen, og før beskyttelsesrørene gennem dens huller.

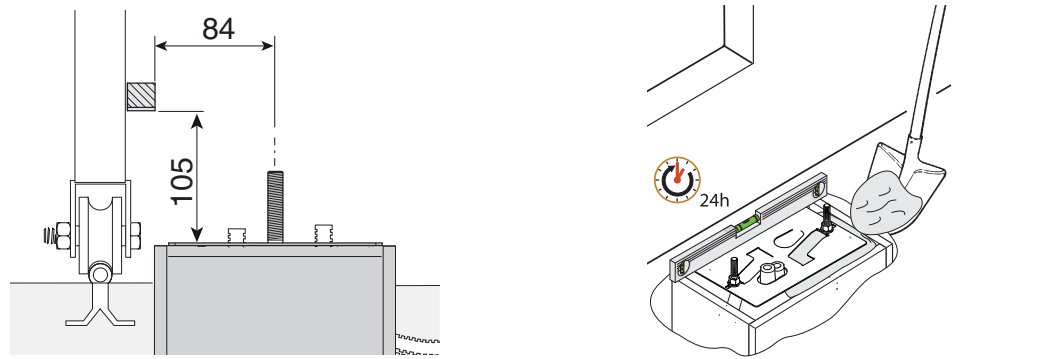

- Ved en eksisterende tandstang skal det oprindelige mål på 84 / 105 mm overholdes. Ret pladen op, og støb den fast; vent mindst 24 timer, før betonen er hærdet.
- Lad kablerne stikke ca. 600 mm ud. Fjern dækslerne, placér motoren på pladen, og løft den 5–10 mm med de justerbare fødder før den første nivellering, så der er plads til justering.
Anbefalede minimumstværsnit
| Kabelføring | Under 20 m | Over 20 m og under 30 m |
|---|---|---|
| 230 V AC-forsyning, L/N/PE | 3G × 1,5 mm² | 3G × 2,5 mm² |
| Advarselslampe | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Styrekontakt | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Fotocelle TX | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Fotocelle RX | 4 × 0,5 mm² | 4 × 0,5 mm² |
Til udendørs netspændingskabler bruges H05RN-F, til indendørs kabler H05VV-F; lavspændingskabler op til 48 V kan efter behov være FROR 20-22 II. Antenne: RG58, anbefalet længde højst 5 m. Seriel forbindelse: UTP CAT5, højst 1 000 m. Ved andre afstande, flere forbrugere eller testkabler skal det nødvendige antal ledere og tværsnit tilføjes efter det faktiske strømforbrug og tilslutningsdiagram.
Før kablerne gennem separate kabelgennemføringer; de må ikke berøre motoren eller transformatoren. Netforsyningen skal have en egnet topolet afbryder og en beskyttelsesleder PE.
Tandstang, frigang og endepositioner

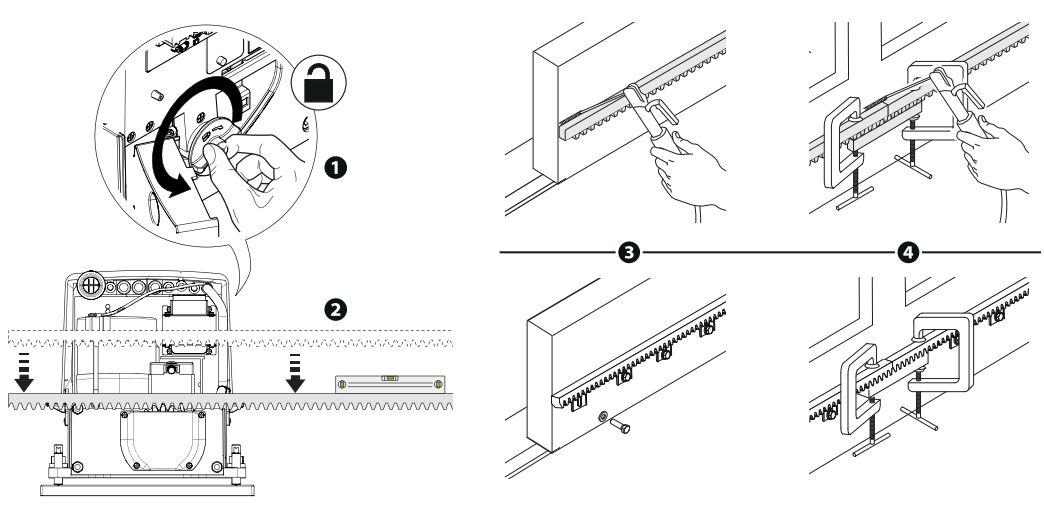

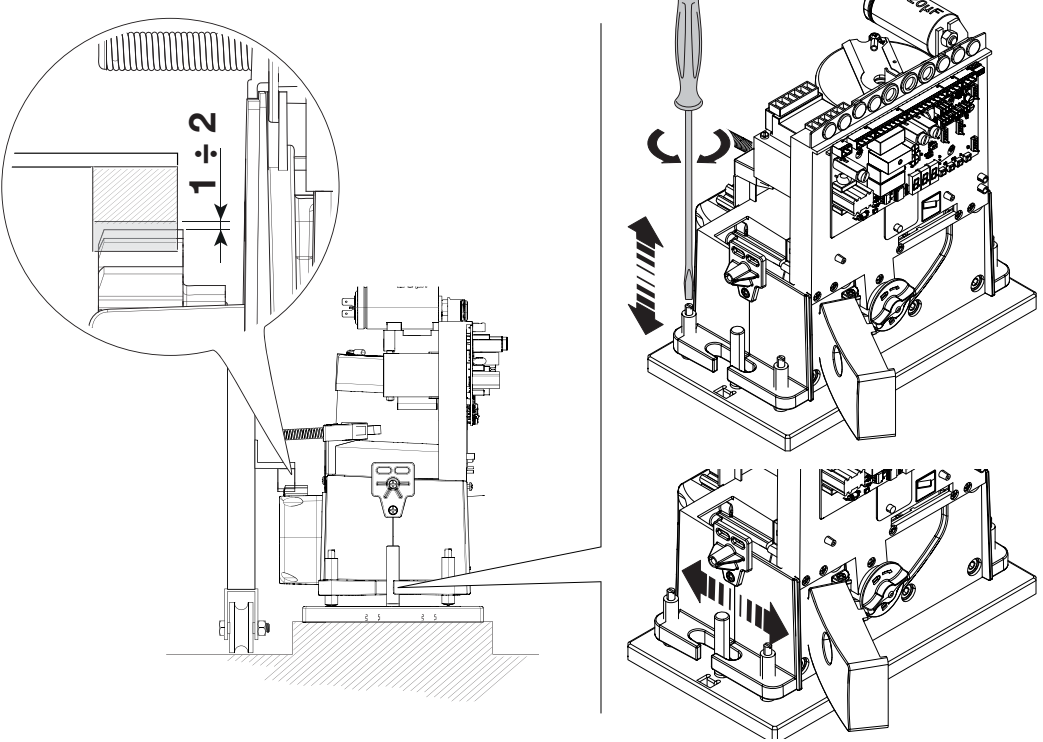

- Frigør motoren. Fastgør tandstangen med modul 4 til porten langs hele dens bevægelsesbane. Når delene samles, skal tænderne rettes ind med et ekstra stykke tandstang under samlingen.
- Kør porten manuelt gennem hele bevægelsesbanen. Justér højden med fødderne og sidepositionen med monteringshullerne; sørg for en frigang mellem tandstangen og tandhjulet på 1–2 mm. Portfløjens vægt må ikke hvile på motoren.
- Når motoren er nivelleret, skal dens fastgørelse spændes godt til.

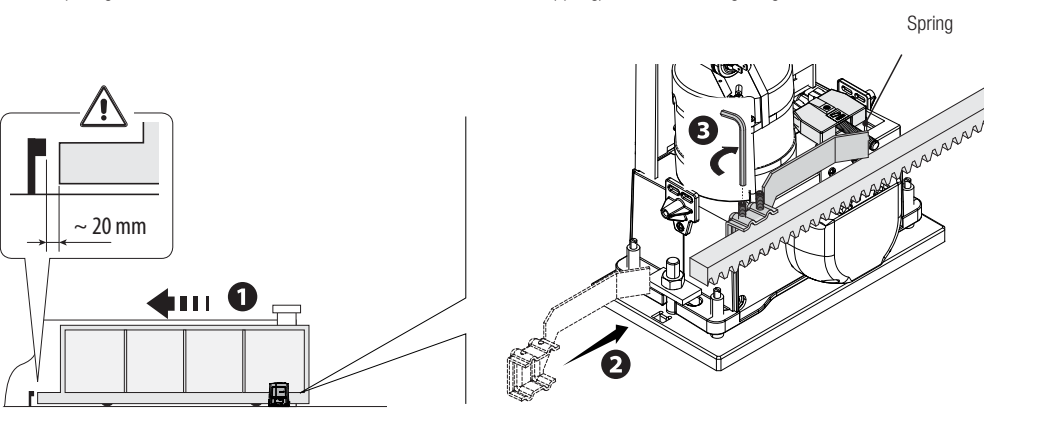

- Åbn porten manuelt. Flyt åbningsendestoppet på tandstangen hen, indtil mikrokontaktens fjeder aktiveres, og fastgør det.

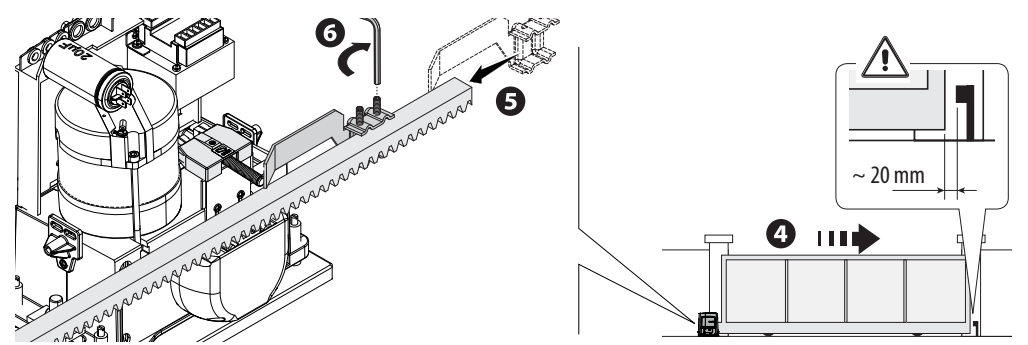

- Indstil lukkeendestoppet på samme måde. Ifølge målangivelsen skal der være ca. 20 mm. Kontrollér begge retninger, og lås motoren igen.

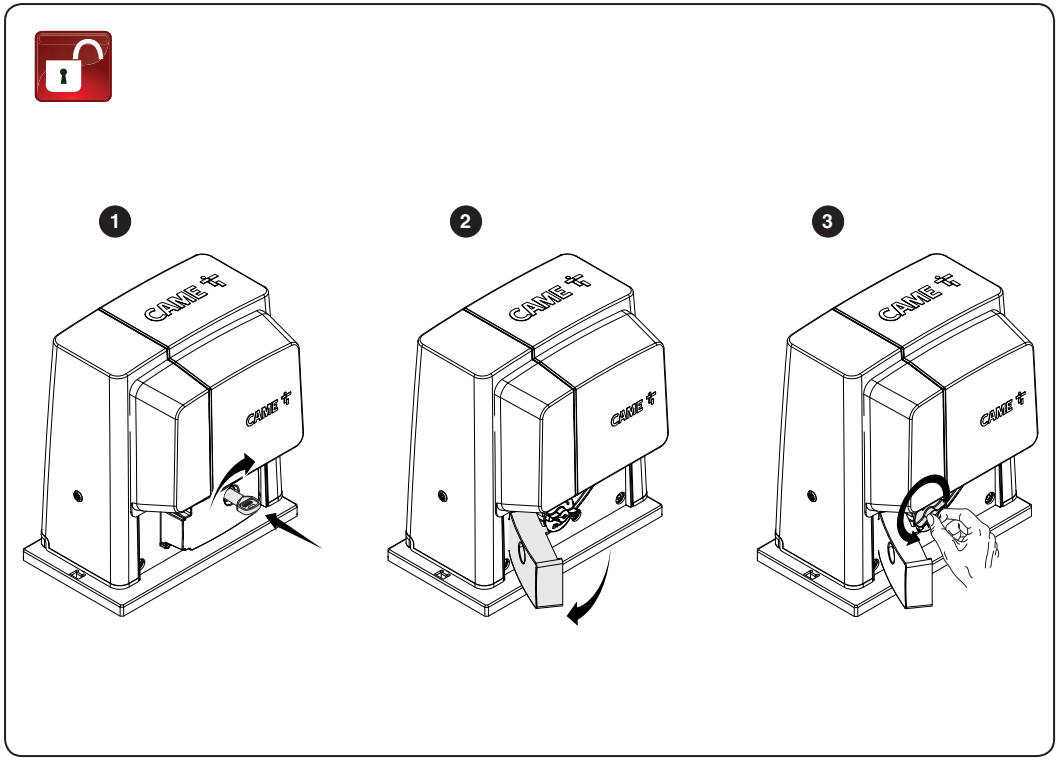

Manuel frigørelse ved strømsvigt
- Afbryd strømforsyningen, og sørg for, at portfløjen ikke kan bevæge sig af sig selv.
- Åbn låsedækslet, sæt nøglen i, og lås frigørelsesklappen op.
- Vip klappen op, og drej frigørelsesgrebet i det åbne rum som vist med pilen på billedet. Derefter kan porten skydes manuelt.

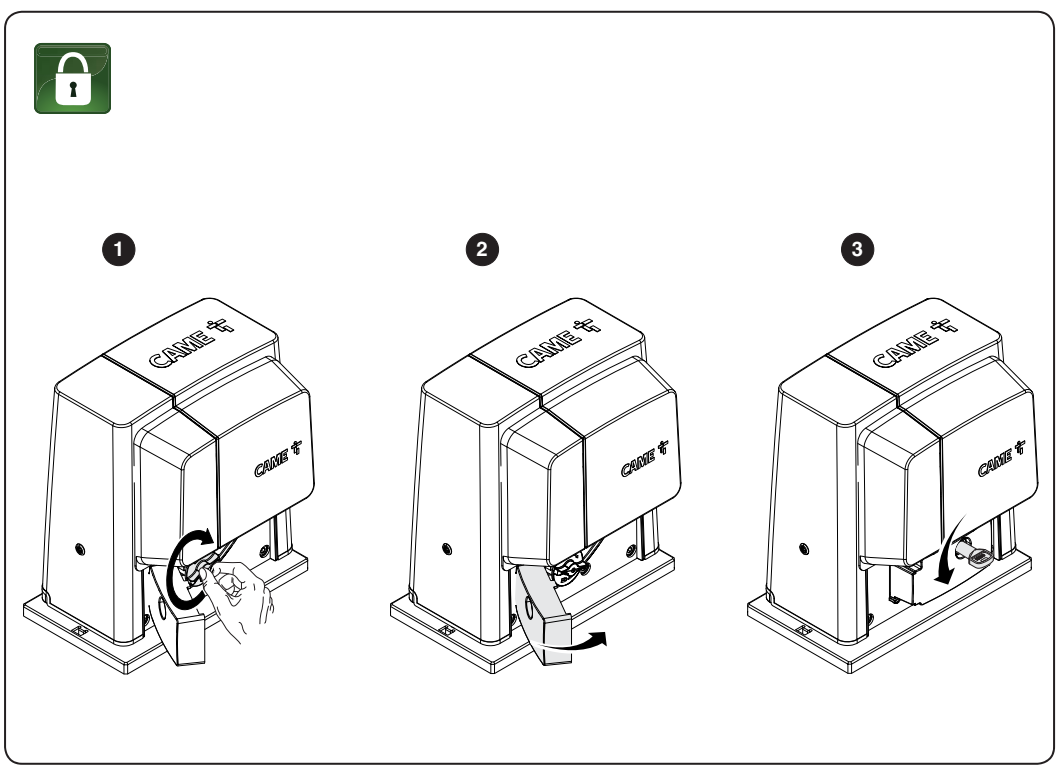

- For at genindkoble motoren skal grebet drejes tilbage som vist på billedet af låsning, klappen lukkes og låses med nøglen, og låsedækslet lukkes.
- Kontrollér, at motoren er låst, før strømmen tilsluttes igen. Hvis klappen står åben, kan det udløse E8.

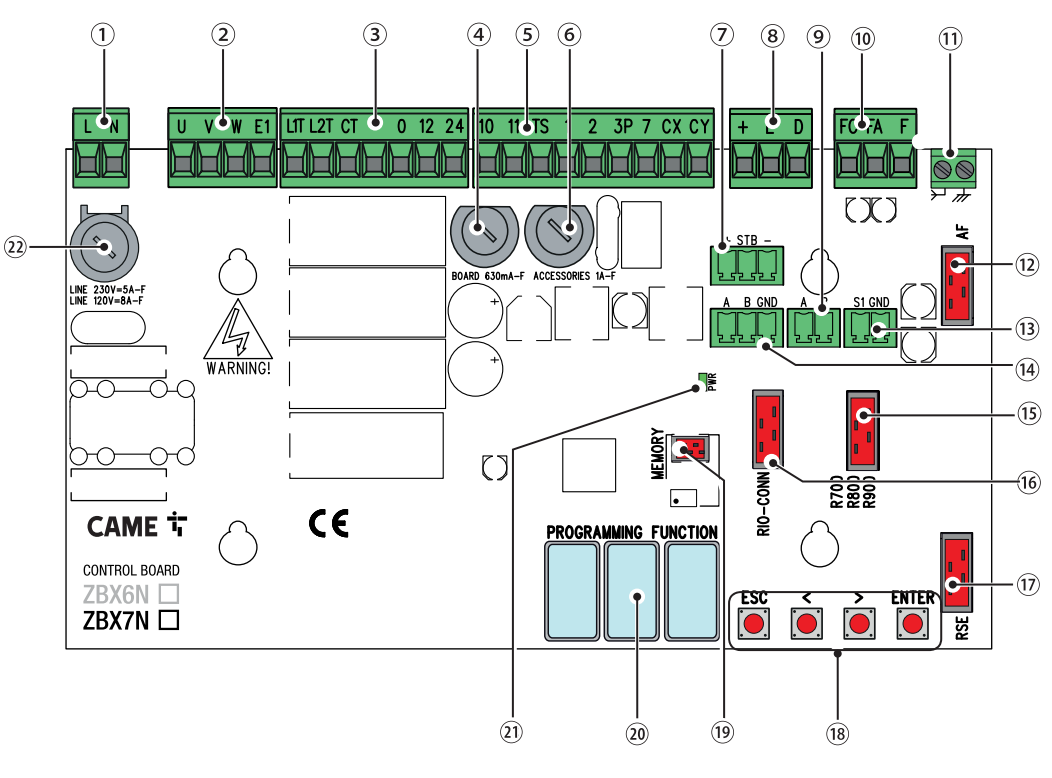

Orientering af ZBX7N-printpladen og klemmer
På billedet vender printpladen, så klemrækkerne er øverst, og knapperne ESC / < / > / ENTER nederst til højre. Displayet sidder nederst; PWR angiver, at der er strømforsyning. Tallene i cirklerne angiver dele af printpladen, ikke numrene på de elektriske klemmer.
| Position på billedet | Del af printpladen |
|---|---|
| 1 / 2 / 3 | Netforsyning / motor / transformer. |
| 4 / 6 / 22 | Printpladens sikring / tilbehørssikring / netsikring. |
| 5 | Styre- og sikkerhedsindgange. |
| 7 | RGP1: + / STB / −, energisparemodul; ikke en batteriindgang. |
| 8 / 10 / 11 | Enkoder / mekaniske endestop / antenne. |
| 9 / 13 / 15 | Klemmer til tastatur / transponder; stik til dekoder R700 eller R800. |
| 12 | AF-radiokort. |
| 14 / 17 | Serielle klemmer A/B/GND / RSE-stik. |
| 16 | RIO-CONN-stik til RIOCN8WS. |
| 18 / 19 / 20 / 21 | Programmeringsknapper / Memory Roll / display / PWR-LED. |
Strømforsyning, motor og enkoder
| Klemmer | Tilslutning og grænseværdi |
|---|---|
| L / N / PE | L = fase, N = nulleder; 230 V AC, 50/60 Hz. Beskyttelsesleder PE til det markerede jordingspunkt. Det er ikke +/−. |
| U / V / W | Fabriksmonteret motorledning og kondensator; motor 230 V AC. Der anvendes ikke jævnstrømspolaritet. Brug F54 til at vælge retning; byt ikke om på tilslutningerne på må og få. |

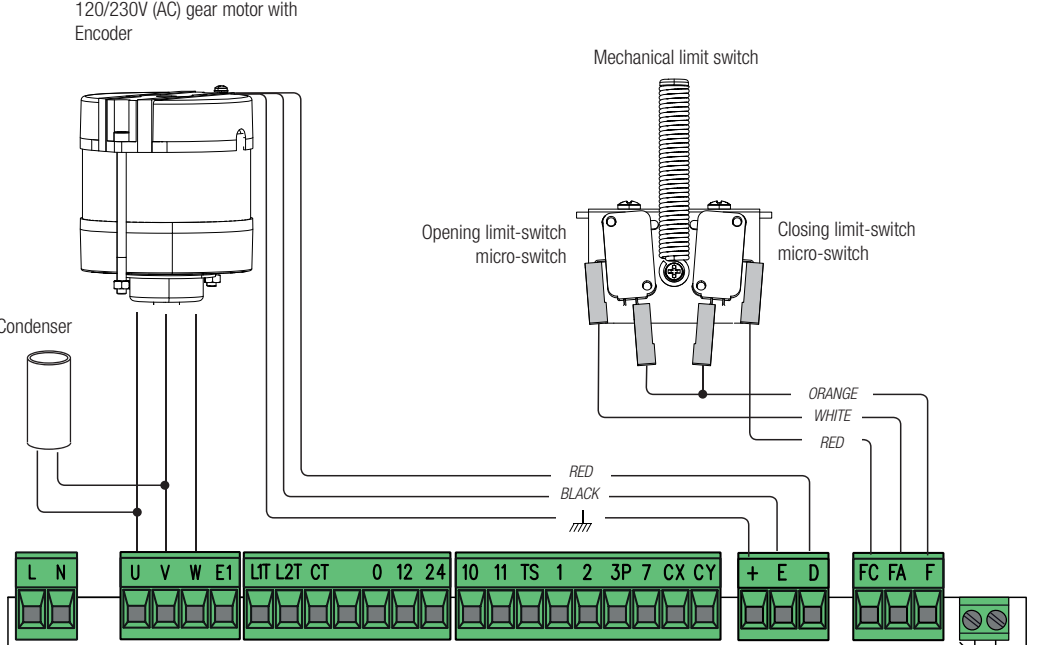

| + / E / D | Encoder – fabriksforbindelse: + = rød leder, E = sort leder, D = skærm, som vist på det oprindelige billede. Ved gentilslutning skal mærkningerne og den oprindelige ledningsføring følges; tildel ikke E eller D en anden funktion ud fra lederens farve. Disse klemmer er ikke strømforsyning til fotoceller; tilslut ikke en ekstern strømforsyning her. |
| FC / FA / F | FC = lukkeendestop; FA = åbneendestop; F = fælles leder. Forveksl ikke fabriksforbindelsen med strømforsyningen til tilbehør. |
| 10 / 11 | 24 V AC, maks. 20 W til tilbehør. Ved vekselspænding er der ingen plus- eller minuspol. |
| TS | Testudgang til fotoceller; bruges sammen med F5 og et specifikt testdiagram. Det er ikke en permanent strømforsyningsudgang, der kan bruges som erstatning. |

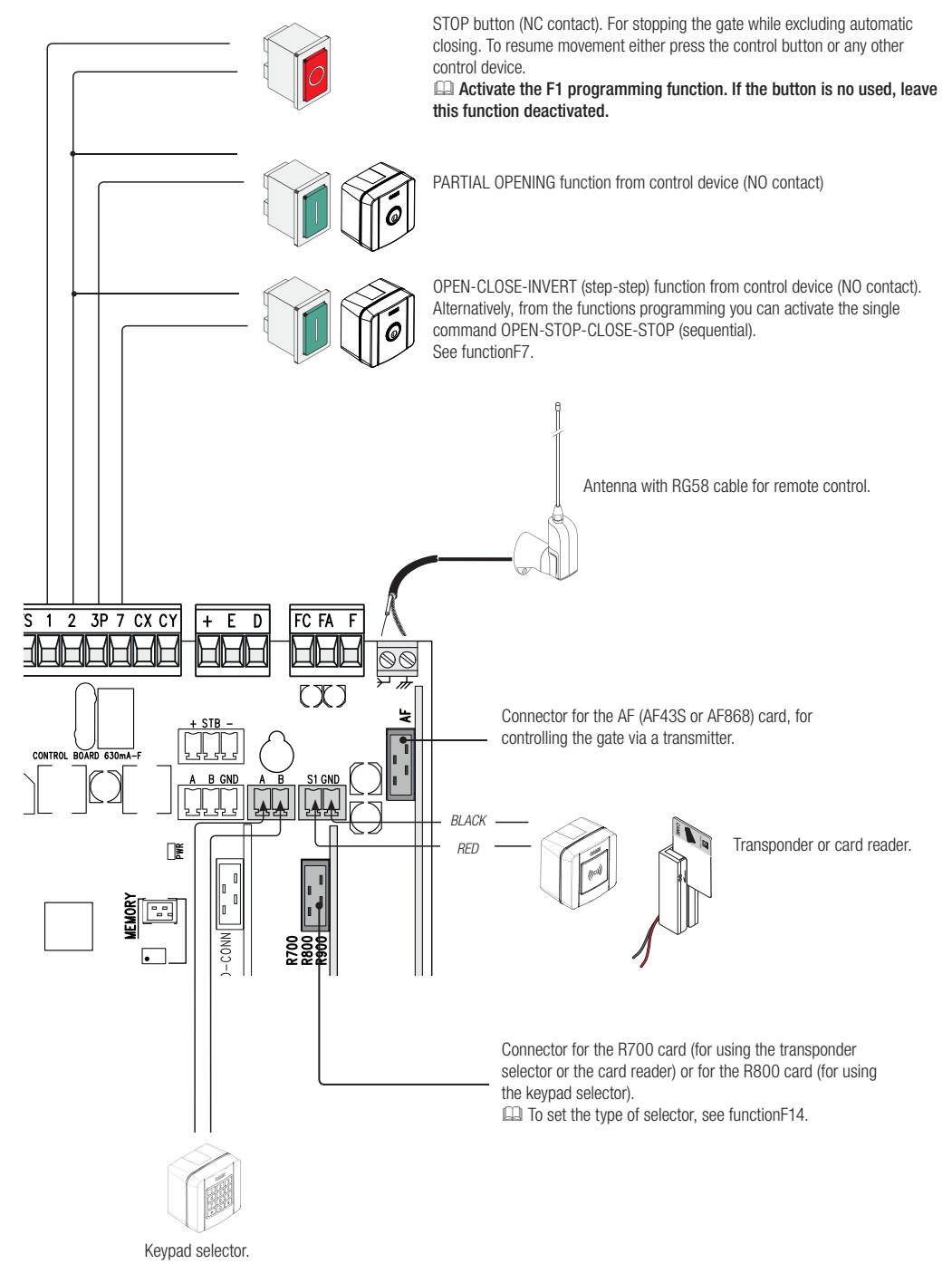

Knapper, STOP og sikkerhedsindgange
| Indgang | Kontakt / anvendelse |
|---|---|
| 1–2 | STOP med potentialfri kontakt NC, aktivér F1. Når kontakten åbnes, standser porten, og automatisk lukning deaktiveres; driften genoptages med en ny kommando. |
| 2–7 | Potentialfri kontakt NO; kommando afhænger af F7. Ved F6 = ON er det en hold-åben-kommando til lukning. |
| 2–3P | Potentialfri kontakt NO; delvis eller fuld åbning afhænger af F8. Ved F6 = ON er det en hold-åben-kommando til åbning. |
| 2–CX / 2–CY | Sikkerhedskontakt NC, reaktion afhænger af F2/F3. Kontakten har ingen polaritet; tilslut ikke ekstern spænding til den. |
| A / B – tastatur | Kodelås med R800-dekoder; vælg F14 = 1. |
| S1 / GND | Transponder eller læser med R700; vælg F14 = 0. Det oprindelige billede viser den røde leder til S1 og den sorte til GND. |
| Antenne | RG58: midterleder til antennens signalindgang, skærm til klemmen med skærmsymbolet. |
NO betyder normalt åben, NC normalt lukket, og kontaktens fællesklemme er COM/C. Til almindelige kommandoer må der ikke tilsluttes 230 V netspænding til indgangene 2–7 eller 2–3P. Deaktivér en ubrugt STOP via F1; deaktivér ubrugt CX/CY via F2/F3. Deaktivér ikke tilsluttet sikkerhedsudstyr som løsning på en fejl.

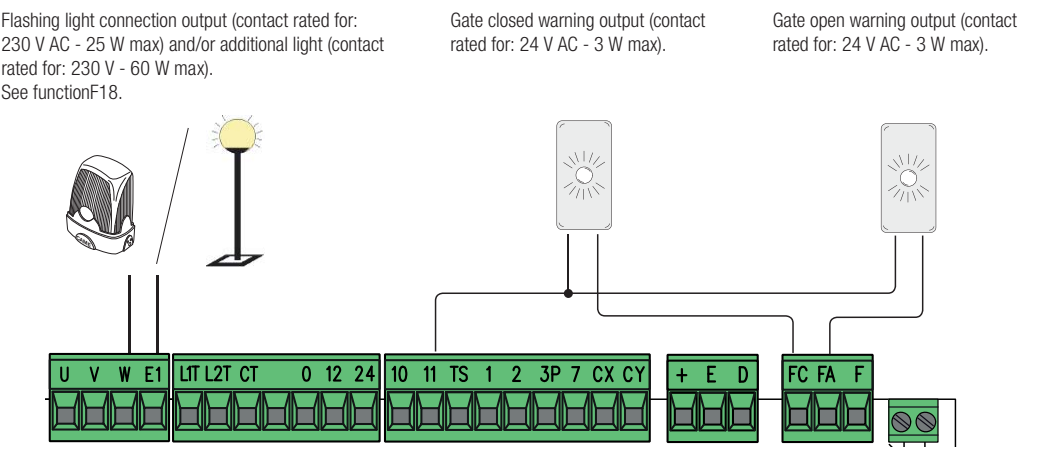

Blinklys og statusindikering
| Udgang | Spænding / effekt / tilstand |
|---|---|
| W–E1 | KLED230: 230 V AC, udgangsgrænse 25 W, F18 = OFF. Til cykluslys 230 V AC, maks. 60 W, F18 = 1 og F19 aktiveret. AC uden +/−; tilslut ikke et 24 V blinklys her. |
| 11–FA | Indikering af åben port: 24 V AC, maks. 3 W, uden +/−. |
| 11–FC | Indikering af lukket port: 24 V AC, maks. 3 W, uden +/−. |

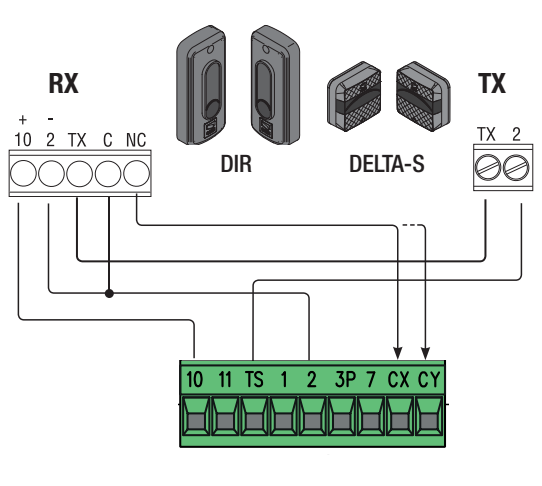

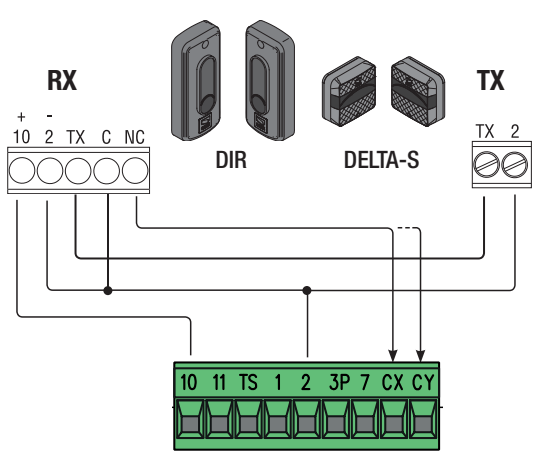

CAME DIR10-fotoceller
DIR10 er en synkroniseret sender (TX) og modtager (RX) med en rækkevidde på 10 m. Indstil fotocellerne til 24 V; strømforsyningen er 24 V AC. Parret har et strømforbrug på 60 mA ved 24 V AC. Klemme RX 10 og TX TX er markeret + på det oprindelige diagram, og klemme 2 er markeret −; ved strømforsyning fra styrekortet er der tale om AC uden jævnstrømspolaritet. Følg den specifikke TX-synkroniseringsforbindelse, ikke kun tilslutningen af de to strømforsyningsledere.
| DIR10-klemme | Standardtilslutning | Tilslutning med test |
|---|---|---|
| RX 10 (mærket +) | ZBX7N 10 | ZBX7N 10 |
| RX 2 (mærket −) | ZBX7N 2 | ZBX7N 11 |
| RX TX ↔ TX TX (mærket +) | Forbind TX mellem RX og senderen | Samme forbindelse |
| TX 2 (mærket −) | ZBX7N 2 | ZBX7N TS |
| RX C – fælleskontakt | ZBX7N 2 | ZBX7N 11 |
| RX NC – sikkerhedskontakt | ZBX7N CX, eventuelt CY | ZBX7N CX, eventuelt CY |
| Funktioner | F2 = C1 (ved CX), F5 = OFF | F2 = C1 (ved CX), F5 = 1 |
| Ved indgang CY | F3 = valgt reaktion | F3 = valgt reaktion; F5 = 2, eller 4 ved test af både CX og CY |
Ved C1 medfører åbning af kontakten under lukning, at porten åbner. C2 medfører lukning under åbning; C3 standser bevægelsen, hvorefter automatisk lukning følger; dette er kun tilgængeligt med F19 aktiv. C4 standser bevægelsen, og når forhindringen er fjernet, genoptages bevægelsen. Vælg reaktionen efter det beskyttede område. Efter tilslutningen skal funktionen kontrolleres ved at afbryde lysstrålen under den relevante bevægelse.
Test er ikke blot et menupunkt. Tilslut først lederne efter testdiagrammet, og aktivér derefter F5. Hvis testen mislykkes, udfører styrekortet ikke kommandoen og viser E4. DELTA har andre klemmer; brug ikke denne oversigt over DIR10-tilslutninger til den.
Sikkerhedskanter

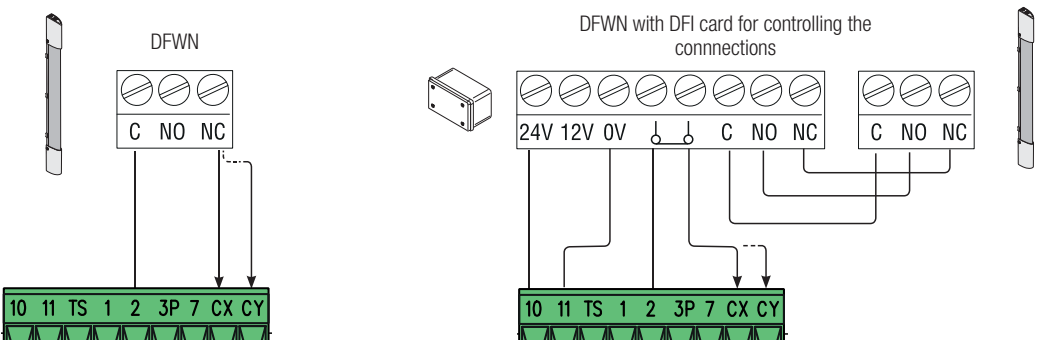

Tilslut DFWN-kanten med den potentialfrie NC-kontakt mellem 2 og CX/CY, og vælg C7 eller C8. Ved DFI-grænsefladen skal du bruge separat strømforsyning og kontakter som vist nedenfor; selve kanten med NC-kontakt får ikke strøm på denne måde. Valgene r7/r8 er beregnet til den tilsvarende 8,2 kΩ-modstandskant, ikke til en vilkårlig kontakt. Den konkrete type, placering og den resulterende kraft skal verificeres ved en sikkerhedstest.
| Oprindelig DFI-klemme | ZBX7N / sikkerhedskant |
|---|---|
| 24V / 0V | DFI 24V → ZBX7N 10, DFI 0V → ZBX7N 11. Strømforsyningen i dette diagram er 24 V AC, uden jævnstrømspolaritet +/−; klemme 12V forbliver ledig. Den samlede effektgrænse for tilbehør på udgang 10–11 er 20 W. |
| Klemmepar med kontaktsymbol | På det oprindelige billede umiddelbart til højre for 0V: venstre → ZBX7N 2, højre → CX eller CY. Den potentialfrie sikkerhedskontakt har ingen polaritet; indstil reaktionen via F2/F3. |
| C / NO / NC | Forbind DFI-klemmerne med samme betegnelse med DFWN-kantens C / NO / NC-klemmer som vist på billedet. Forveksl dem ikke med det separate par udgangskontakter til printkortet. |
Første opstart
- Kontrollér mekaniske anslag, endestop, at drevet er låst korrekt, kabelbeskyttelse og sikkerhedstilslutninger.
- Tænd for strømmen, og kontrollér PWR-LED'en og displayets funktion. Kontrollér i A1 2 = BX708AGS.
- Indstil F54 i overensstemmelse med den faktiske kørselsretning og F1 i overensstemmelse med den tilsluttede STOP. Konfigurér CX/CY og eventuel test F5. Lad F11 = ON være aktiveret under indlæringen.
- Udfør A3 – indlæring af kørselsstrækningen.
- Indstil kun de nødvendige driftsfunktioner, tilføj fjernbetjeninger, og afprøv hele kørselsstrækningen, delvis åbning, STOP, fotoceller, kanter og blinklys.
Den første normale manøvre efter tilslutning af strømmen er åbning. Vent på, at porten åbner helt i denne fase; lukning er ikke tilgængelig. A3-kalibreringen har sin egen sekvens, som er beskrevet nedenfor. Ved usædvanlig støj, vibrationer eller forkert kørselsretning skal du straks trykke på ESC/STOP og afhjælpe årsagen.

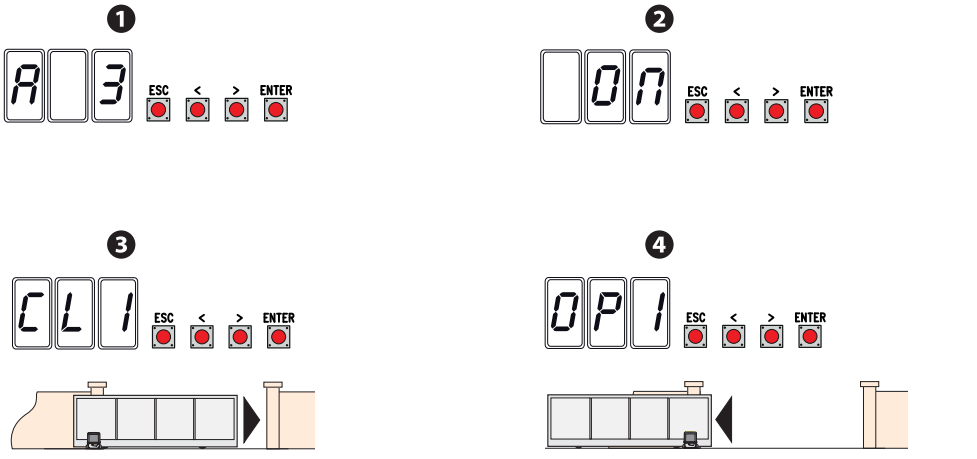

A3 – automatisk indlæring af kørselsstrækningen
Forudsætninger: F11 = ON, korrekt A1 og F54, indstillede endestop, begge faste mekaniske anslag, og portbladet cirka midt på kørselsstrækningen. Lås drevet igen efter manuel flytning. Sørg for fri passage langs hele kørselsstrækningen.
Sikkerhedsanordningerne er deaktiveret under kalibreringen. Teknikeren skal overvåge hele bevægelsen direkte og forhindre personer i at komme ind i portområdet.
- Hold ENTER nede i mindst 1 s, vælg A3 med pilene, og bekræft med ENTER.
- Vælg ON, og bekræft med ENTER.
- Porten lukker først til endestillingen; displayet viser CL1.
- Derefter åbner den til endestillingen; displayet viser OP1. Gå ikke ind i kørselsområdet.
- Når den er færdig, skal du kontrollere en fuld cyklus, standsning og den valgte reaktion for hvert sikkerhedselement. Ved E1 eller E2 skal årsagen findes ved hjælp af diagnostikken og kalibreringen gentages først, når problemet er afhjulpet.
Programmering via displayet

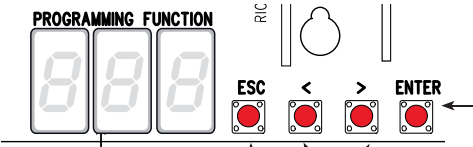

Foretag indstillinger, mens drevet står stille. Hold ENTER nede i mindst 1 sekund, vælg en funktion med pilene </>, og tryk på ENTER for at åbne dens værdi. Skift værdien med pilene, og tryk på ENTER for at bekræfte og gemme. ESC annullerer en ikke-bekræftet ændring og forlader menuen; menuen lukkes også efter 10 sekunders inaktivitet. En ændring, der ikke er bekræftet, må ikke betragtes som gemt.
Uden for menuen bruges pilene til bevægelse under afprøvning og ESC til standsning. Følg programmeringsværdierne og bekræftelsen på displayet. PWR-LED'en angiver, at strømforsyningen er til stede.
Funktioner F – fuldstændige indstillinger
Fabriksindstillingerne for den angivne ZBX7N-version er markeret med fed. Om en funktion er tilgængelig, afhænger af det tilsluttede kort, om enkoderen er aktiveret, og af relaterede funktioner. Notér den oprindelige indstilling, før du ændrer den. Indstil ikke følsomheden F34/F35 og startmomentet ud fra den maksimale vægt; efter justering skal du kontrollere kræfterne og beskyttelsen.
Brugere og system U / A / H
Lagring af fjernbetjeninger
ZBX7N med radiokort AF43S 433,92 MHz håndterer op til 250 brugere. TOP44RBN bruger Rolling Code på 433,92 MHz. Den relevante kodning skal være aktiveret i menu U4; antag ikke, at en vilkårlig fjernbetjening på samme frekvens er kompatibel.
Sæt kun AF-kortet i eller tag det ud, når strømmen er afbrudt. Ved U4 = 1 er alle understøttede koder tilladt; U4 = 2 begrænser modtagelsen til Rolling Code. Regn med, at radiomemoryen slettes, når du bekræfter valget i U4: I denne ældre version slettes de gemte fjernbetjeninger automatisk, når kodningen vælges. Notér først brugerne, og forbered, at de kan gemmes igen; at F8 stemmer overens, bekræfter ikke i sig selv, hvordan U4 fungerer.

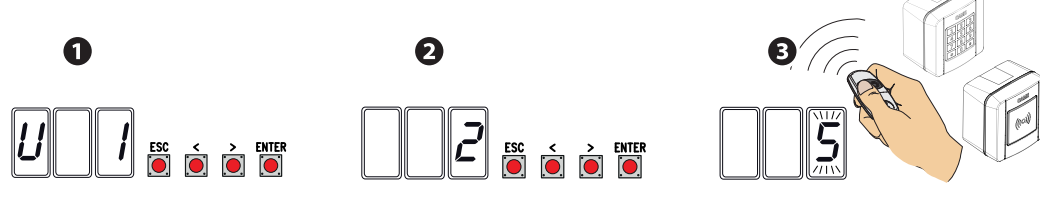

- Vælg U1 i menuen, og tryk på ENTER.
- Vælg kommando: 1 = åbne/lukke; 2 = åbne–STOP–lukke–STOP; 3 = kun åbne; 4 = delvis åbning.
- Bekræft med ENTER. Et ledigt brugernummer fra 1–250 blinker på displayet i nogle sekunder.
- Mens nummeret blinker, skal du sende koden med den ønskede knap på fjernbetjeningen. Notér den gemte position; kontrollér kommandoen, når du har forladt menuen.
- Gentag U1 for en yderligere funktion eller bruger. Hvis fejlen E15 vises, skal du kontrollere kortet, frekvensen og kodningen.
Sletning af én eller alle brugere
Én bruger: U2 → ENTER → vælg det gemte nummer med piletasterne → ENTER. Teksten CLr bekræfter sletningen. Alle brugere: U3 → ENTER → ON → ENTER. U3 er hverken nulstilling af parametre (A4) eller kalibrering (A3).
Nulstilling af parametre og overførsel af hukommelse
A4 – Fabriksparametre
Notér A1, F54, indstillingerne for sikkerhedsindgange, automatisk lukning og adgangsoplysninger, før nulstillingen. Vælg A4, bekræft med ENTER, vælg ON, og bekræft igen med ENTER. Kontrollér derefter alle nødvendige parametre, kalibreringsstatus og sikkerhedsfunktioner. Antag ikke, at A4 bekræfter sletning af alle radiobrugere; brug U3 til at slette dem.
F50 / F51 – Memory Roll
- Afbryd strømmen, og sæt Memory Roll i det markerede stik.
- Efter tilslutning af strøm vælges F50 = ON, og der bekræftes med ENTER; brugerne og konfigurationen gemmes.
- Afbryd strømmen igen, før du tager kortet ud og sætter det i et andet kompatibelt kort.
- Vælg F51 = ON på målkortet, og bekræft med ENTER. Kontrollér de overførte indstillinger i forhold til det konkrete drev og installationen.
- Det anbefales at tage kortet ud efter overførslen, altid mens strømmen er afbrudt.

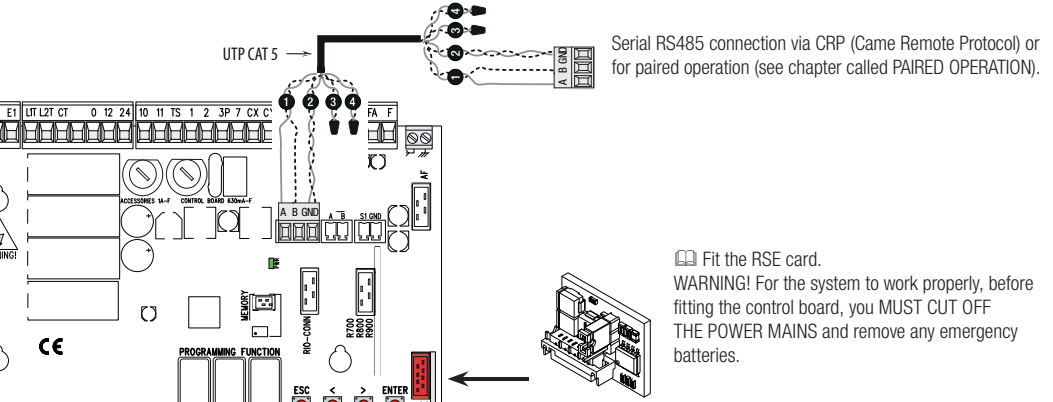

To drev MASTER / SLAVE
I begge plader indsæt RSE uden strøm, og forbind A–A, B–B og GND–GND med UTP CAT5. Tilslut kommandoer og sikkerhedsanordninger til MASTER. Indstil F49 = 1, den korrekte F54 og F52 = ON på MASTER, og bekræft overførslen; start derefter A3. Gem brugerne på MASTER. Programmeringsknapperne på SLAVE er deaktiveret i sammenkoblet tilstand.
En almindelig åbn/luk- eller kun åbn-kommando betjener begge fløje; en delåbningskommando åbner kun MASTER. Sammenkobling af to drev øger ikke vægtgrænsen for én fløj. Til separat CRP-kommunikation skal du bruge de relevante F49/F56/F63-indstillinger, ikke MASTER/SLAVE-tilstand.

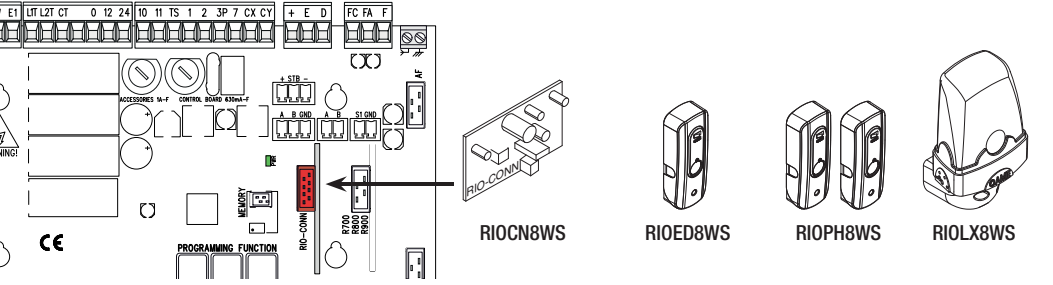

Trådløse sikkerhedsanordninger RIO
RIOCN8WS tilsluttes RIO-CONN uden strøm. Indstil RIOED8WS-sikkerhedskanter og RIOPH8WS-fotoceller via de relevante F65–F68-indstillinger og i overensstemmelse med deres egen tilslutning; RIOLX8WS hører til den trådløse signalering. Uden konfiguration kan kortet vise E18; ved en fejl eller forstyrrelse af forbindelsen vises E17. Forveksl ikke RIO-CONN med AF-stikket til fjernbetjeninger.
Fejlfinding og afhjælpning
| Display | Betydning | Kontrol / løsning |
|---|---|---|
| E1 | Kalibreringsfejl. | Kontrollér mekaniske stop, endestop, fri bevægelse, A1 og F54; gentag derefter A3. |
| E2 | Kalibrering / indstilling af encoder. | Kontrollér først, om indlæringen A3, blev gennemført korrekt, og kontrollér F11. E2 er ikke det samme som E3 – encoderfejl. Hvis meddelelsen fortsætter efter korrekt indlæring, skal du kontrollere encoderens fabriksmonterede ledningsføring og kontakte service. |
| E3 | Encoderfejl. | Kontrollér stik og ledninger +/E/D uden strøm; skader skal udbedres af service. Slå ikke beskyttelsen fra som erstatning for reparation. |
| E4 | Fejl ved sikkerhedstest. | Sammenlign den faktiske TS-tilslutning, strømforsyningen og fotocellernes kontakt med F5 og F2/F3. |
| E7 | Utilstrækkelig driftstid. | Kontrollér modstanden langs hele kørselsbanen, endepositionerne og kalibreringen. Øg ikke kraften på en port, der binder. |
| E8 | Frigørelsesdækslet er åbent. | Lås mekanismen, og luk dækslet; kontrollér registreringen. |
| E9 | Forhindring under lukning. | Fjern forhindringen; kontrollér manuelt føringen/tandstangen, og derefter F34/F35. |
| E10 | Forhindring under åbning. | Fjern forhindringer fra åbningsbanen, kontrollér føringen og endestopkontakten; justér derefter følsomheden. |
| E11 | Det maksimale antal registrerede forhindringer er nået. | Kontrollér for gentagen modstand eller forhindringer langs hele kørselsbanen samt encoderen; udfør en test efter reparation. |
| E15 | Inkompatibel fjernbetjening. | Kontrollér AF-kortet, frekvensen og U4; forsøg ikke at løse fejlen ved at nulstille hele kortet. |
| E17 | Fejl i det trådløse system. | Kontrollér RIO-grænsefladen, enhederne og forstyrrelser. Systemet kan blokere bevægelsen. |
| E18 | Manglende konfiguration af det trådløse system. | Kontrollér RIOCN8WS, og konfigurér de relevante F65–F68-indstillinger og enheder. |
Når porten ikke bevæger sig eller ikke lukker
Bevæger sig ikke i nogen retning: Kontrollér strømforsyningen, at drevet er låst, dækslet, STOP-status og sikkerhedskontakter, fjernbetjeningens batteri samt eventuelle fastlåste kommandoer. Åbner, men lukker ikke: Kontrollér fotocellernes stråle, deres justering, NC-kontakten og CX/CY-konfigurationen; lav ikke en permanent jumper over en tilsluttet sikkerhedsanordning.
Sikringer til ZBX7N, 230 V
| Sikring | Værdi / type |
|---|---|
| LINE – netforsyning | 5 A-F, hurtig |
| BOARD – styrekort | 630 mA-F, hurtig |
| ACCESSORIES – tilbehør | 1 A-F, hurtig |
Afbryd strømforsyningen, før sikringerne kontrolleres. Brug samme værdi og hurtige type; en sikring med højere værdi eller gentagen udskiftning uden at afhjælpe kortslutningen er ikke en reparation.
Vedligeholdelse og kraftindstilling
Kontrollér regelmæssigt, at kørselsbanen og tandstangen er rene, at bevægelsen er fri, fastgørelserne og endestoppene er intakte, kablerne ikke er beskadigede, frigørelsen fungerer, og alle sikkerhedsanordninger virker. Afbryd strømmen før rengøring eller indgreb. Smør kun de mekaniske dele, der kræver det; føringen må ikke medføre ekstra friktion.

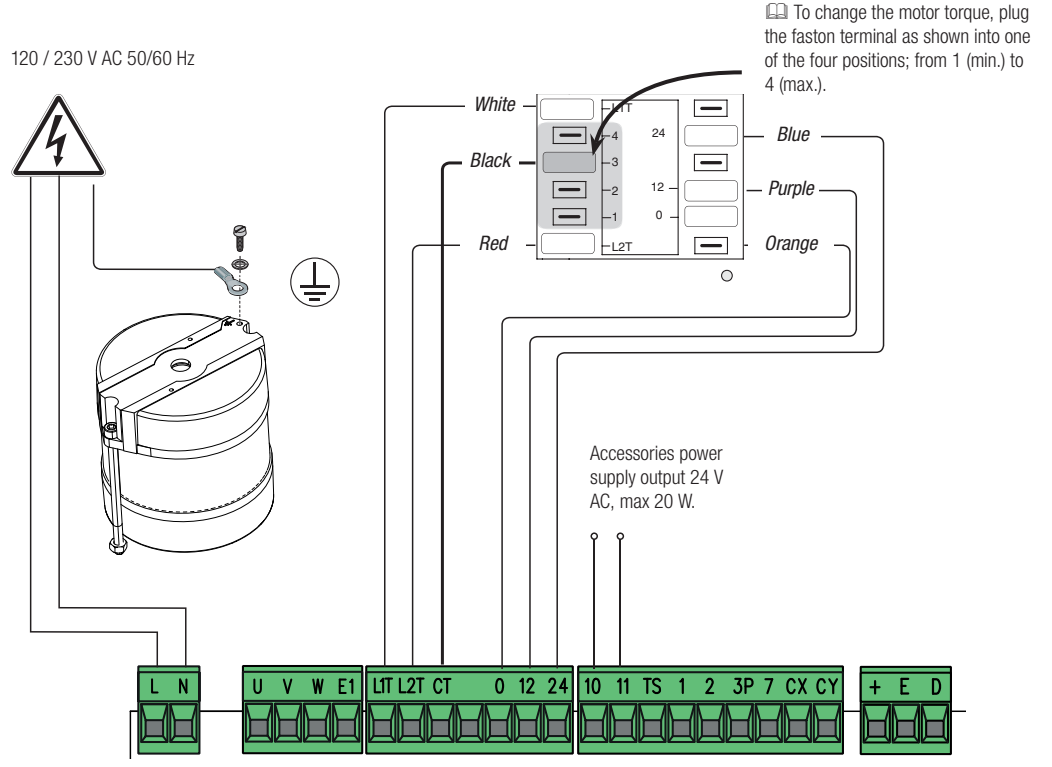

Motorens drejningsmoment indstilles med transformatorens sorte Faston-terminal i position 1 til 4: 1 er minimum, 4 maksimum. Kun en tekniker må flytte terminalen, når strømmen er afbrudt, i overensstemmelse med den originale illustration. Encoderfølsomheden indstilles separat via F34/F35; højere drejningsmoment eller lavere følsomhed erstatter ikke korrekt placering af sikkerhedskanter og en krafttest.
Serviceregistreringen skal indeholde dato, antal manøvrer A5, version H1, udførte reparationer og resultatet af testen af sikkerhedsanordningerne. Sæt dækslerne på igen efter arbejdet, så kablerne ikke klemmes.

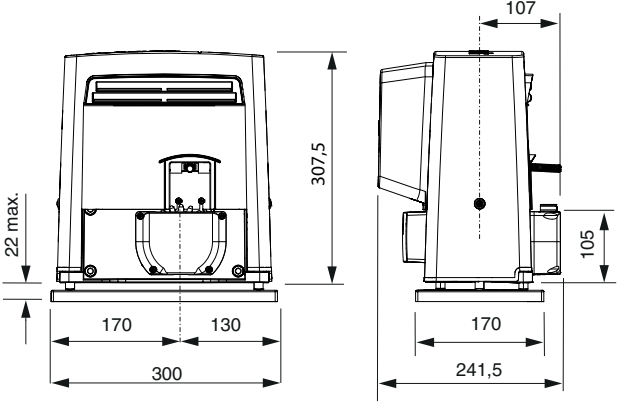

Tekniske specifikationer for BX708AGS
Dataene gælder den angivne version af drevet og styreenheden. Sammenlign strømforsyning, motorbetegnelse og værdier med motorens typeskilt før montering.
| Parameter | Værdi |
|---|---|
| Maks. vægt for portfløj | 800 kg |
| Maks. længde på portfløj | 14 m |
| Netforsyning | 230 V AC, 50/60 Hz |
| Motorspænding | 230 V AC |
| Effekt | 530 W |
| Skubbekraft | 800 N |
| Kørselshastighed | 10 m/min |
| Kapslingsklasse | IP44 |
| Driftstemperatur | −20 til +55 °C |
| Cyklusser pr. time | 17 ved en referenceportfløj på 4 m / 20 °C |
| Cyklusser i træk | 6 ved en referenceportfløj på 4 m / 20 °C |
| Kondensator | 20 µF |
| Strømforbrug i standby | 2,4 W |
| Strømforbrug med Green Power-modul | 0,5 W; modulet er ikke en almindelig batteribackup |
| Termisk motorbeskyttelse | 150 °C |
| Elektrisk beskyttelsesklasse | I |
| Drevets egenvægt | 15 kg |
| Tandhjul | Modul 4 |
| Endestop | mekaniske |
| Styring | ZBX7N med display og encoder |
Hvordan bestiller jeg denne vare?
Vælg den løsning, der passer dig bedst:
- bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
- bestil via e-mail: bestil på [email protected]
