Drivsæt til skydeport op til 1500 kg - NICE Thor TH1500
| Produktets tilgængelighed: | inden for 3 dage | Vi afsender normalt varerne inden for 3 dage. |
|---|
inden for 3 dage
4.573,79 kr. inkl. moms
| Vægt |
|---|
| 13 kg |
Beskrivelse af produktet Drivsæt til skydeport op til 1500 kg - NICE Thor TH1500
NICE THOR TH1500 er en elektromekanisk motor til skydeport med motor 230 V AC, indbygget styring og radiomodtager. Den er beregnet til en port på op til 1 500 kg og en portfløjslængde på op til 12 m. Den har en ventileret motor og en indbygget styreenhed NICE ROA37. Mekaniske endestop bestemmer den åbne og lukkede position. Motoren er ikke-tilbagedrivbar; i tilfælde af strømsvigt kan den frigøres med en nøgle, så porten kan skubbes manuelt.
Hvilken port passer THOR TH1500 til?
Vægt, længde og antal cyklusser skal vurderes sammen med portens bevægelsesmodstand, vind, is og skinnesystemets tilstand. Motoren erstatter ikke reparation af en skæv eller trægtgående port. Portfløjen skal bevæge sig jævnt langs hele kørselsvejen, kunne stå stille i enhver position og være sikret mod afsporing samt have faste mekaniske stop i begge retninger.
| Maks. vægt for portfløjen | 1 500 kg. |
|---|---|
| Maks. længde på portfløjen | 12 m. |
| Drift | maks. 15 cyklusser/time ved et portblad på 6 m og maks. 5 cyklusser uden pause. 5 cyklusser uden pause. Overfør ikke automatisk værdien på 15 cyklusser/time til en portfløj på 12 m. |
| Bevægelsesmodstand | Teknikeren kontrollerer den nødvendige startkraft og vedvarende kraft ud fra motorens drejningsmoment og tandhjulet; producenten anbefaler en reserve på mindst 50 %. |
| Tandstang | Modul 4; afstand mellem tandstang og tandhjul ca. 1–2 mm. |
Valg af en større motor erstatter ikke i sig selv sikkerhedsanordninger og en kraftmåling på den færdigmonterede port.
Sættets indhold
| Sættet indeholder: | NICE-TH1500-D | |||
|---|---|---|---|---|
 |
1 × | NICE Thor TH1500-motor | NICE-TH1500 | |
|
NICE Thor TH1500-motor med styreenhed ROA37 med indbygget modtager og til porte med en vægt på op til 1500 kg og en passagebredde på op til 12 m |
||||
 |

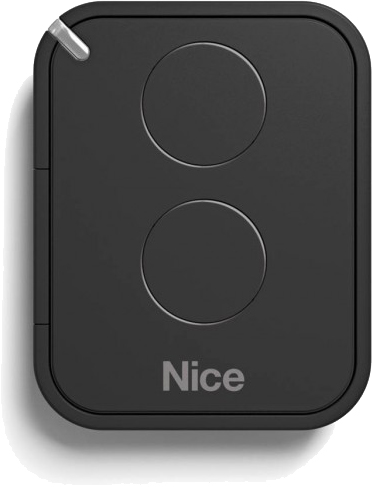

2 × | NICE Era FloR FLO2RE | NICE-FLO2RE | |
|
Fjernbetjening med to knapper til fjernbetjening af en automatisk port. Du kan styre to enheder med den eller sende to forskellige kommandoer til én enhed. |
Detalje | |||
 |
2 × | Frigørelsesnøgle | ||
|
Ved strømsvigt bruges den til at frigøre motorens tandhjul, så porten kan bevæges manuelt ved at skubbe eller trække. |
||||
Hvad skal du ellers bruge for sikker drift?
| Hvad | Hvorfor | Type / tilslutning |
|---|---|---|
| Fotoceller | Kontrol af passageområdet; tilslutning her. | NICE EPM med relæ-NC-kontakt; ikke BlueBUS EPMB. |
| Blinklys | Signalering af bevægelse; udgang 4–5 har 230 V AC. | NICE ELAC. ELDC til lavspænding hører ikke til her. |
| Fjernbetjening | Indbygget modtager, indlæring af fjernbetjeninger. | NICE FLO2RE – 2 stk. i dette sæt. |
| STOP og sikkerhedskanter | Beskyttelse af risikoområder i henhold til projektet. | Potentialfri NC-indgang ALT 9–10; tilslut kun en modstandskant via et passende sikkerhedsinterface. Det er ikke en direkte 8,2 kΩ-indgang. |
| Tandstang og anslag | Overfører bevægelsen og sikrer køreskinnen mekanisk. | Tandstang med modul 4. Endestopkontakten erstatter ikke et fast mekanisk anslag. |
Montering af motor og tandstang
Montering og elektrisk arbejde skal udføres af en kvalificeret tekniker. Afbryd strømforsyningen, og sørg for, at den ikke kan tilsluttes igen, før motoren åbnes. Forbered kabelrør og kabelindføringer, så der ikke kan trænge vand ind i motoren; fundamentet må ikke oversvømmes. Sørg for adgang til dækslet og nødudkoblingen.

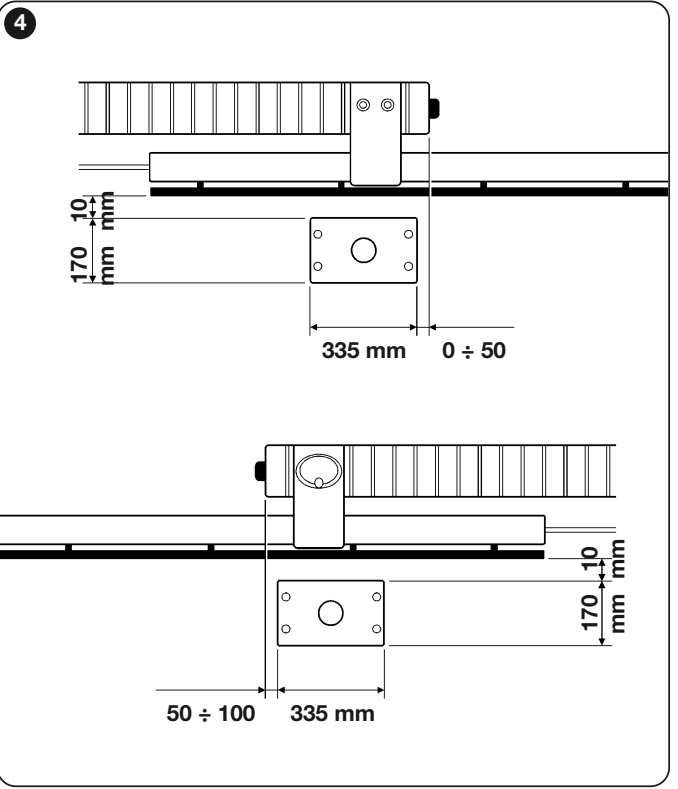

- Forbered fundamentet og kabelrørene i henhold til monteringstegningen. Bundpladen skal være vandret, parallel med portens bevægelsesretning og solidt forankret. Fastlæg også placeringen ud fra, hvordan tandstangen skal fastgøres.
- Montér først motoren, når fundamentet er hærdet. Indstil højden, og fastgør motoren; portbladets vægt må ikke hvile på motorens tandhjul.

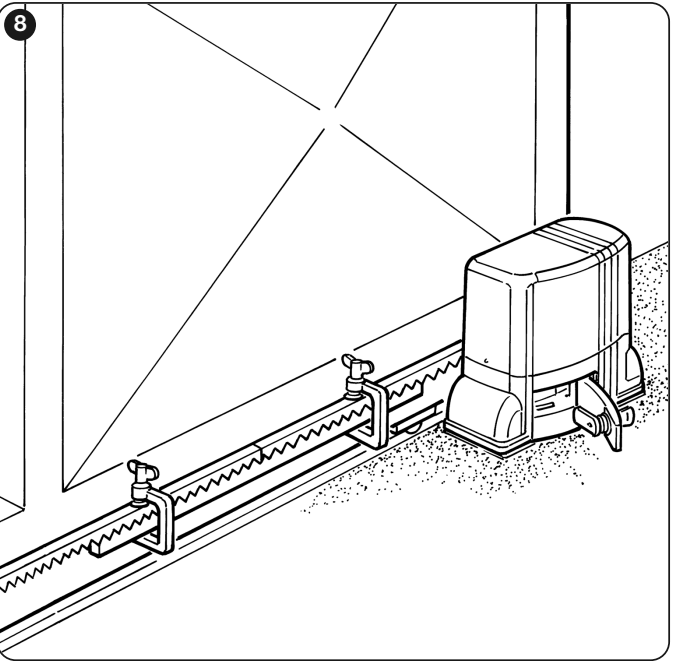

- Frikobl gearet, og montér tandstangen, mens portbladet skubbes manuelt. De enkelte dele skal fortsætte i en lige linje uden niveauspring.

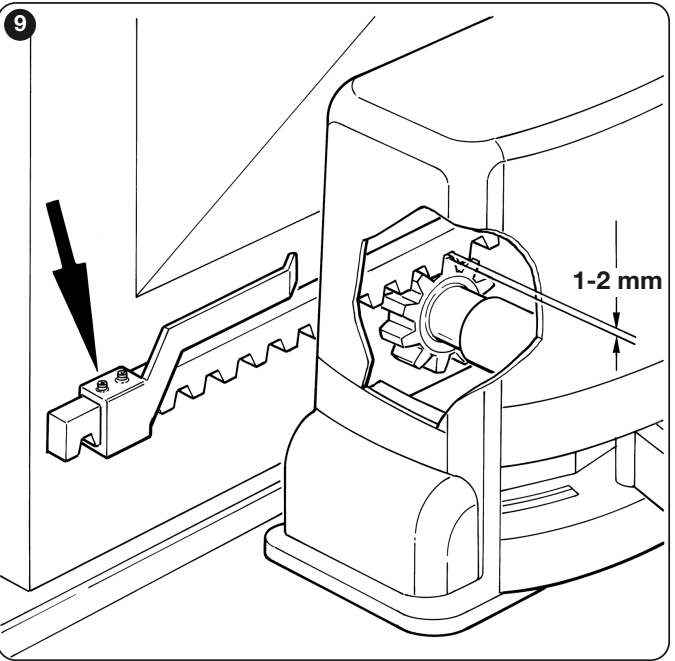

- Langs hele kørelængden skal der være cirka 1–2 mm frigang mellem tandstangen og tandhjulet. Kontrollér hele kørelængden manuelt i begge retninger, og spænd fastgørelserne efter.
Indstilling af endestopkontakter
- Frikobl porten, og skub den manuelt til åben position. Stop cirka 2–3 cm før det faste mekaniske anslag.
- Skub den tilhørende endestopbøjle langs tandstangen, indtil kontakten aktiveres. Skub den derefter videre i samme retning mindst 2 cm og fastgør den.
- Indstil lukkepositionen på samme måde. Bøjlen skal aktivere armen pålideligt uden at ramme motorhuset.
- Tilkobl gearet, test langsomt begge retninger, og kontrollér efterløbet samt, at den korrekte LED FCA/FCC aktiveres. Portbladet må ikke støde mod de faste anslag under drift.

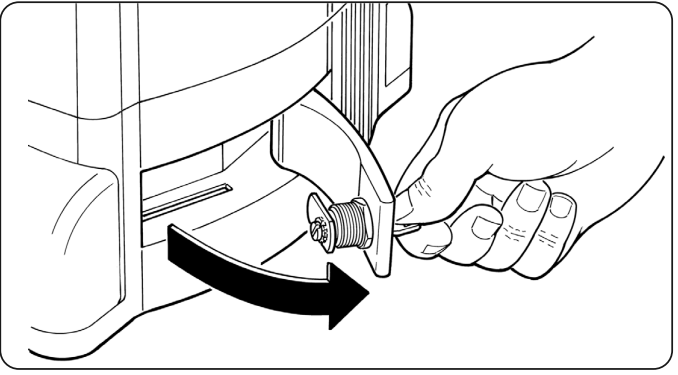

Manuel nødudkobling ved strømsvigt
Porten skal stå stille. Afbryd strømmen, og sørg for, at portbladet ikke kan bevæge sig af sig selv, især på skrånende underlag eller i blæsevejr. Undlad at håndtere porten, mens den bevæger sig, og stik ikke hænderne ind i tandindgrebet.

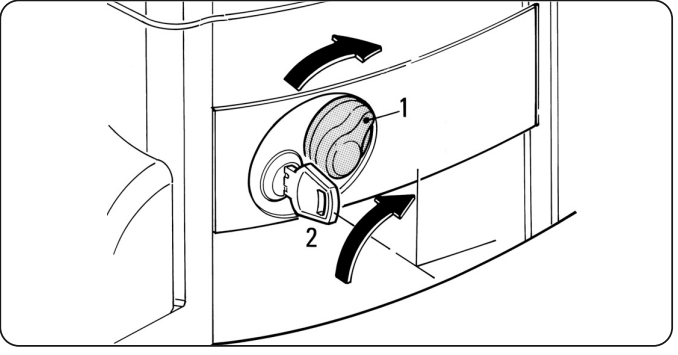

- Drej låsedækslet, og sæt nøglen i.
- Drej nøglen 90° med uret og træk håndtaget hen mod dig. Portbladet kan nu bevæges manuelt.
- Lås håndtaget for at tilkoble gearet, drej nøglen den modsatte vej, og skub porten lidt manuelt, indtil gearet går mekanisk i indgreb. Tag nøglen ud, og læg den væk.
Kabelføring
| Tilslutning | Kabel i henhold til vejledningen | Maks. længde |
|---|---|---|
| Strømforsyning | 3 × 1,5 mm² | 30 m |
| Blinklys | 2 × 0,5 mm² | 30 m |
| Antenne | Koaksialkabel RG58 | 20 m, anbefalet mindre end 5 m |
| Fotoceller TX / RX | 2 × 0,5 mm² / 4 × 0,25 mm² | 30 m / 30 m |
| Nøglekontakt | 4 × 0,25 mm² | 30 m |
Hvis strømkablet er længere end 30 m, skal teknikeren dimensionere et større tværsnit, f.eks. 3 × 2,5 mm², samt beskyttelsesjord ved motoren. Kabeltværsnit og -typer skal kontrolleres i forhold til den konkrete føringsvej, sikring og omgivelser; stærkstrøms- og styreledninger skal føres separat.

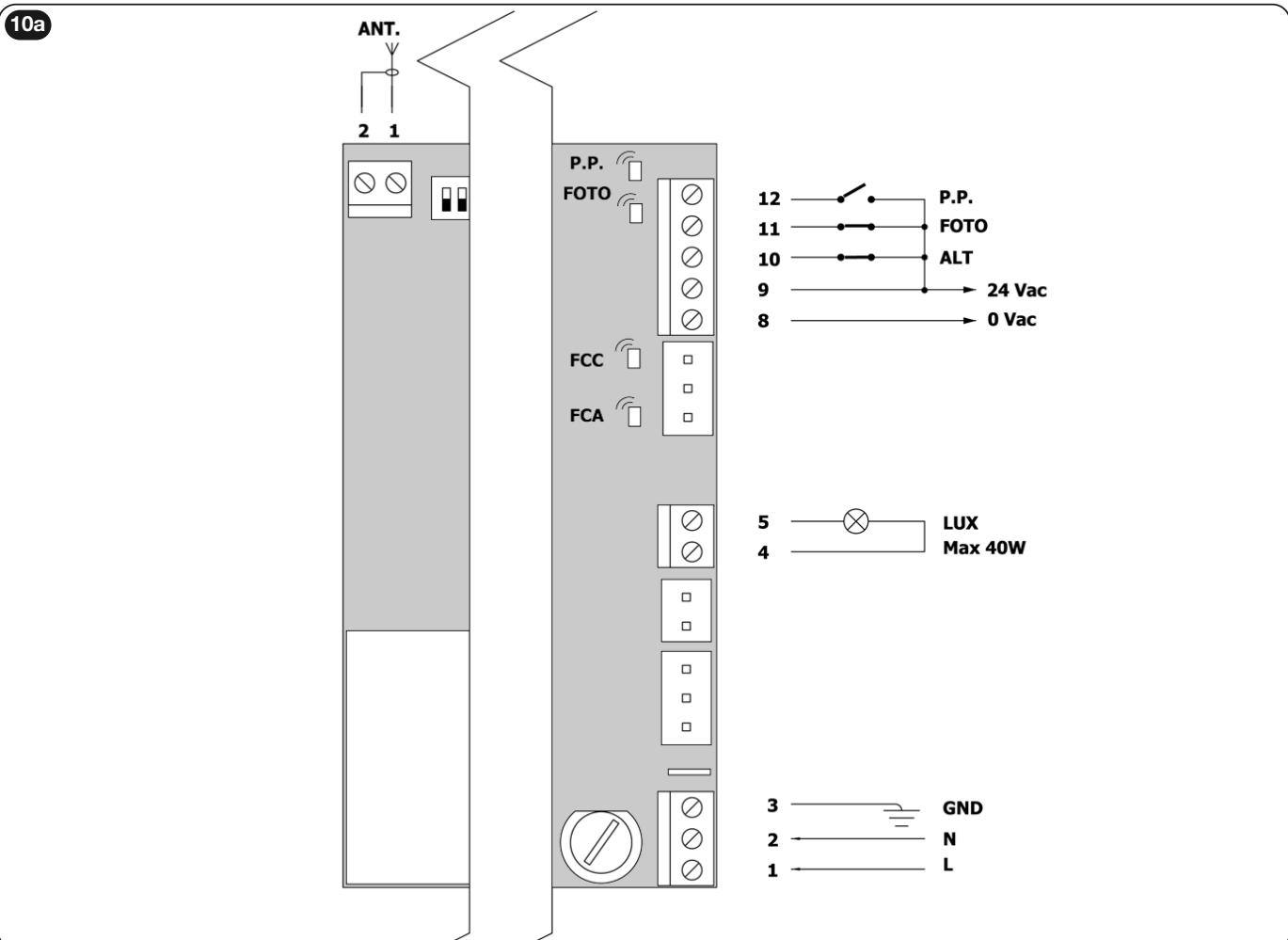

Styring, klemmer og polaritet
Den indbyggede ROA37 har 10 DIP-kontakter, trimmere TL/TP/F og en modtagerknap. Klemme 12 er P.P.-kommandoen. (trin for trin); denne indgang fungerer ikke som strømudgang til Fototest.
| Klemme | Funktion og tilslutning |
|---|---|
| 1 / 2 / 3 – nettilslutning | 1 = L, 2 = N, 3 = PE (GND beskyttelsesjord). Strømforsyning 230 V AC, 50 Hz. |
| 4–5 – blinklys | 230 V AC, maks. 40 W. Brug ELAC, ikke lavspændingsmodellen ELDC. |
| 8–9 – tilbehør | 8 = 0 V AC, 9 = 24 V AC, tolerance ±25 %, samlet maks. 150 mA. Det er vekselspænding, så der er ikke en fast plus- og minuspol her. |
| 9 COMMON | Fælles kontakt for styre- og sikkerhedsindgange; ikke beskyttelsesjord (PE). |
| 9–10 ALT | Potentialfri NC-stopkontakt med kortvarig reversering. |
| 9–11 FOTO | Potentialfri NC-kontakt til fotoceller. |
| 9–12 P.P. / SS | Potentialfri NO-kommando: åbn – stop – luk – stop. |
| Separat ANT. 1–2 | 1 = antennekoaksialkablets midterleder, 2 = skærm. Tallene 1–2 på antennestikket er ikke netklemmerne 1–2. |

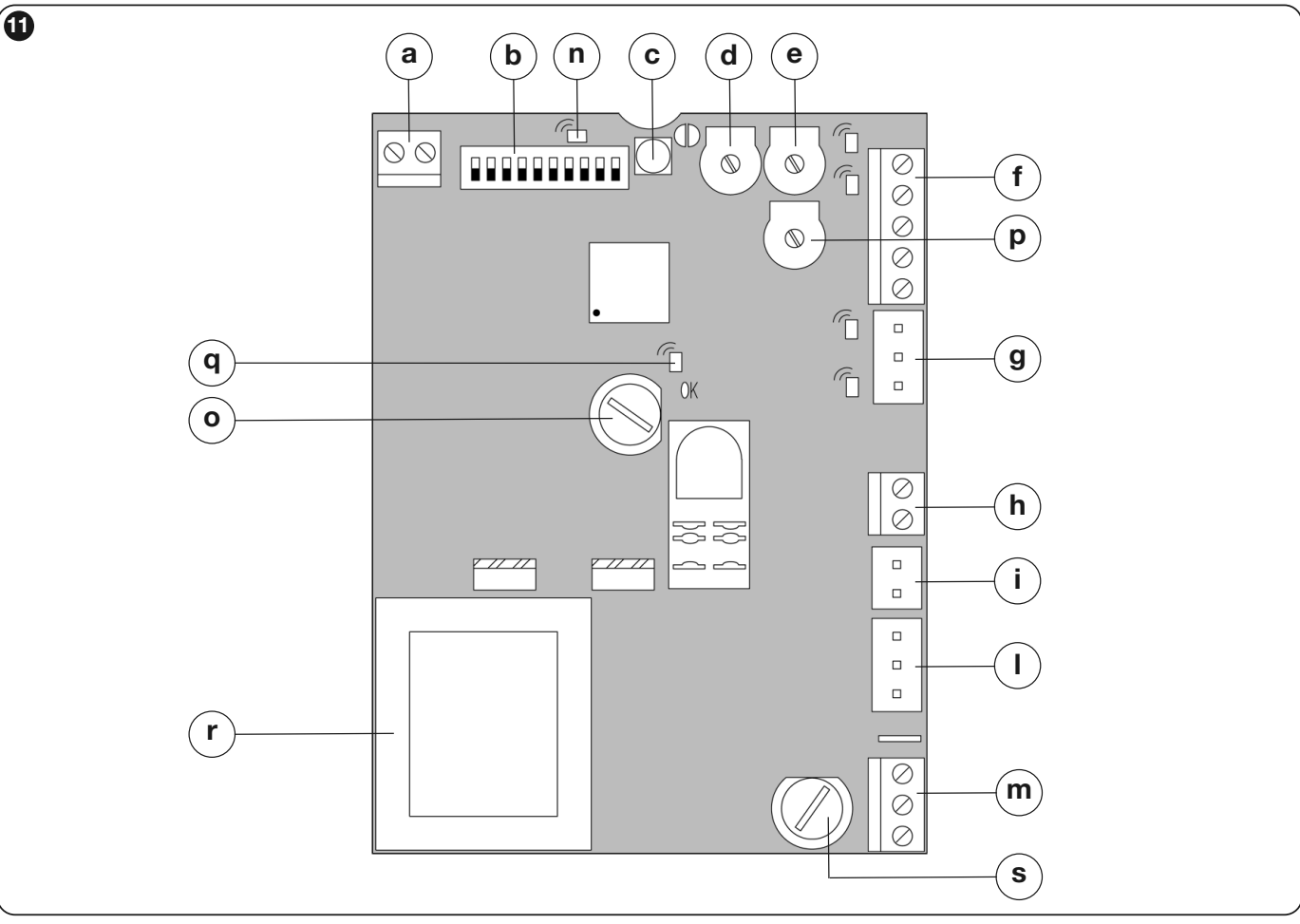

Kortforklaring: a antenne; b DIP; c radioknap; d TL; e TP; f styringens ind- og udgange; g grænseafbrydere; h signallampe; i kondensator; l motor; m netforsyning; n radio-LED; o lavspændingssikring; p kraft F; q OK-LED; r transformator; s netforsyningssikring. Sikringer må kun udskiftes, når strømmen er afbrudt, og med samme type og værdi som angivet på det monterede printkort.
Ubrugte NC-indgange ALT og FOTO skal ifølge diagrammet brokobles til fællesklemme 9; en ubrugt NO-indgang skal forblive fri. Flere NC-kontakter tilsluttes i serie, og flere NO-kontakter parallelt. Brokobling må ikke erstatte et nødvendigt sikkerhedselement på en port, der er i drift.
Tilslutning af NICE EPM-fotoceller
| Tilslutning | Klemmer |
|---|---|
| Strømforsyning til både TX og RX | EPM 1 → ROA37 9 (24 V AC), EPM 2 → ROA37 8 (0 V AC). Ved AC er der ikke en fast +/−-polaritet. |
| Sikkerhedskontakt RX | EPM 4 COM → ROA37 9; EPM 5 NC → ROA37 11 FOTO. Brug ikke klemme 3 NO på RX til dette formål. |
ROA37 har i denne tilslutning ikke en separat Fototest-udgang. Ved flere par skal sikkerheds-NC-kontakter tilsluttes i serie, og strømforbruget skal beregnes; ét EPM-par kan trække op til 55 mA. Hvis der er risiko for gensidig interferens, tillader EPM-vejledningen ved AC-strømforsyning synkronisering: justér SYNC-jumperen på begge TX-enheder, og vend strømforsyningen til det ene par. Denne ændring skal udføres af en tekniker ud fra den konkrete placering.
TX og RX skal stå præcist over for hinanden. Ved en afstand på over 10 m justeres +10m-jumperen på RX ifølge EPM-vejledningen. EPM har en normal effektiv rækkevidde på 15 m; tåge, regn og støv kan reducere den. Fotoceller beskytter gennemkørslen, ikke alle steder, hvor porten kan klemme eller skære.
Første opstart og kontrol af kørselsretning
Før strømmen tilsluttes, skal mekaniske stop, endebeslag, beskyttelsesjord og tilslutning af sikkerhedsindgangene være færdige. Hvis portbladet har en gangdør, skal åbning af den forhindre automatisk bevægelse.
- Frigør motoren, flyt portbladet manuelt til omtrent midt på køresporet, og lås drevet igen.
- Når strømmen er slået til, skal OK-LED'en blinke cirka én gang i sekundet. Når køresporet er frit, og porten ikke står i en endeposition, skal PHOTO/FOTO, FCA og FCC lyse; NO-kommandoindgangen lyser ikke uden en kommando. Porten må ikke bevæge sig af sig selv.
- Kontrollér med endestopafbryderens arm, at den korrekte LED, FCA eller FCC, slukker. Ved fejl skal strømmen afbrydes, og stik, sikkerhedselementer og sikringer kontrolleres.
- Når indstillingen er færdig, skal det kontrolleres med en kort SbS/P.P.-kommando, at den første bevægelse efter opstart er åbning. Stop den, hvis den bevæger sig i den modsatte retning. Den modsatte kørselsretning kan også vende sikkerhedsanordningernes funktion.
Hvis den første kørselsretning er forkert
Afbryd strømforsyningen, og kontrollér, at anlægget er spændingsløst. Vend ifølge den oprindelige illustration motorkonnektoren og endestopafbryderens konnektor 180°. Tænd, og gentag åbningstesten fra midt på køresporet. Skift ikke retning ved at bytte om på sikkerhedsindgangene eller øge kraften.
TH1500/ROA37 indstiller driftstiden og funktionerne med trimmere og DIP-kontakter.
Afprøvning af den færdigmonterede port
- Afprøv fuld åbning og lukning, korrekt stop før de mekaniske stop samt jævn bevægelse.
- Afprøv hvert sikkerhedselement separat. Afbryd fotocellestrålen ved TX, ved RX og mellem dem; kontrollér, at porten stopper eller skifter retning som forventet.
- Teknikeren måler kræfterne på den færdige port og indstiller den laveste kraft, der sikrer pålidelig bevægelse. Fotoceller og F-indstillingen erstatter ikke en vurdering af alle risikoområder.
- Først efter vellykkede afprøvninger udleveres vejledningen og nøglerne, og brugeren instrueres i manuel betjening og får en vedligeholdelsesplan.
Indstillinger af DIP-kontakter og trimmere
Indstillingerne skal ændres af en tekniker, mens porten står stille. Afbryd strømforsyningen, før der foretages ændringer i tilslutningen. Efter ændring af tilstand, tid eller kraft skal fuld åbning og lukning samt sikkerhedselementerne afprøves igen.
| DIP 1 | DIP 2 | Tilstand |
|---|---|---|
| OFF | OFF | Dødmandsstyring – bevægelse kun, mens kommandoen holdes inde. |
| ON | OFF | Halvautomatisk – hele bevægelsen udføres efter en kort kommando. |
| OFF | ON | Automatisk – efter åbning følger lukning efter en pause. |
| ON | ON | Automatisk + altid lukning – når strømmen vender tilbage, kan lukning følge efter med 5 sekunders forblink. |
|
DIP |
Funktion | Virkning |
|---|---|---|
| 3 ON | Fællesanlægstilstand | Under åbning ignoreres en yderligere trin-for-trin-kommando; under lukning får den porten til at skifte retning. Ikke i manuel tilstand. |
| 4 ON | Forblink | 5 sekunder før bevægelse; 2 sekunder i manuel tilstand. |
| 5 ON | Lukning efter fotocelle | Automatisk tilstand: porten lukker 5 sekunder efter, at gennemkørslen er fri. Halvautomatisk tilstand: aktivering af FOTO under lukning udløser efterfølgende automatisk lukning efter den indstillede pause. |
| 6 ON | FOTO også under åbning | Afbrydelse af strålen stopper også åbningen; i halvautomatisk/automatisk tilstand genoptages bevægelsen, når strålen ikke længere er afbrudt. |
| 7 ON | Blød start | Begrænser ryk ved igangsætning. |
| 8 ON | Nedbremsning | TL-indstillingen skal tage højde for, at nedbremsningen begynder cirka 50–70 cm før endestopafbryderen. Motormomentet reduceres også; ved stor modstand kan porten stoppe. |
| 9 ON | Bremse | Bremsning ved bevægelsens afslutning: først let, derefter kraftigere. |
| 10 | Ikke i brug | Uden funktion i denne version. |
| Trimmer | Hvad den indstiller | Sådan kontrolleres det |
|---|---|---|
| TL | Maksimal åbne-/lukketid. Intervallet er ifølge vejledningen ca. 2,5 til over 40 s; med TLM-forlængelse ca. 40 til over 80 s. | Udfør en fuld åbning og lukning i halvautomatisk tilstand. Læg 2–3 s til som reserve. Hvis intervallet ikke er tilstrækkeligt, skal du bruge TLM-forlængelsen i henhold til printkortet. Ved langsomkørsel skal tiden også indstilles efter, hvornår den begynder. |
| TP | Pausetid før automatisk lukning. Ca. 5 til over 80 s. | Aktivér automatisk tilstand, åbn porten helt, og mål den faktiske pause indtil lukning. |
| F | Kraft / motormoment. | Bekræft indstillingen ved at måle stødkraften og teste sikkerheden. En forøgelse af F er ikke beregnet til at kompensere for en mekanisk fejl på porten. |
Indbygget modtager og fjernbetjeninger
ROA37 har en indbygget multikodemodtager 433,92 MHz. Understøtter O-Code/FloR/TTS-familien, Flo eller Smilo. Den første indlærte fjernbetjening bestemmer familien for de efterfølgende fjernbetjeninger. FLO2RE fra sættet tilhører FloR. Programmering skal udføres, mens porten står stille.
Tilstand I – indlæring af hele fjernbetjeningen
- Hold RADIO-/modtagerknappen nede, indtil dens LED lyser (ca. 4 s), og slip den derefter.
- Inden for 10 s skal du holde den valgte knap på den nye fjernbetjening nede i ca. 3 s, indtil modtageren bekræfter indlæringen med tre blink.
- En yderligere fjernbetjening kan indlæres på samme måde inden for de næste 10 s; ellers skal du vente, indtil tilstanden afsluttes.
| Knap i tilstand I | Tilknyttet kommando |
|---|---|
| 1 | Trinvis |
| 2 | ALT – stop |
| 3 | Åbn |
| 4 | Luk |
En- og toknapsfjernbetjeninger bruger kun de tilsvarende første knapper. På TH1500 fungerer den anden knap ikke automatisk som fodgængeråbning.
Tilstand II – én kommando på den valgte knap
| Antal tryk på RADIO | Kommando |
|---|---|
| 1 | Trinvis |
| 2 | ALT – stop |
| 3 | Åbn |
| 4 | Luk |
Tryk kort på RADIO det antal gange, der svarer til nummeret på den ønskede kommando. LED'en blinker det samme antal gange. Inden for 10 s skal du holde den valgte knap på fjernbetjeningen nede i ca. 3 s, indtil tre blink bekræfter indlæringen. Gentag proceduren for hver yderligere knap.
Tilføjelse af en fjernbetjening ved hjælp af en fungerende fjernbetjening
Hold knappen på den nye fjernbetjening nede tæt på modtageren, ca. 10–20 m væk, i mindst 5 s og slip den. På den gamle fjernbetjening skal du trykke på den relevante knap 3 gange; tryk derefter én gang på knappen på den nye fjernbetjening. Den nye fjernbetjening overtager den gamle fjernbetjenings tilknytning. I tilstand I kan du bruge en vilkårlig knap på den gamle fjernbetjening; i tilstand II skal du bruge knappen med den ønskede kommando. Lad kun den modtager, der skal programmeres, være strømforsynet.
Når strømmen tilsluttes, angiver modtagerens LED familien: 1 blink for Flo, 2 blink for O-Code/FloR/TTS, 3 blink for Smilo; 5 blink betyder, at hukommelsen er tom. Hvis du vil vælge en anden familie, skal hele modtagerens hukommelse først slettes i henhold til det følgende afsnit.
Fejlfinding og almindelige fejl
| Symptom | Betydning / hvad skal kontrolleres |
|---|---|
| OK: ca. 1 blink/s | Styringen er i drift og afventer en kommando. |
| OK: hurtigt dobbeltblink | En indgang eller DIP-switch er blevet ændret. |
| OK: meget hurtige blink i ca. 3 s | Opstartstest, når strømmen tilsluttes. |
| OK: uregelmæssige blink | Testen eller den interne kontrol mislykkedes; kontrollér strømforsyning og tilslutninger. Kontakt service, hvis fejlen fortsætter. |
| FOTO / ALT lyser ikke | Den normalt lukkede sikkerhedskreds er afbrudt. Kontrollér fotoceller, kontakter og ledningsføring. |
| FCA / FCC | LED'en slukker, når den pågældende endestopkontakt aktiveres. Hvis funktionen er omvendt, skal du kontrollere retningen og stikket. |
| Porten stopper under langsomkørsel | Mulig høj modstand eller reduceret moment under langsomkørsel. Kontrollér først mekanikken og derefter indstillingen TL/DIP 8. |
Hvis motoren ikke reagerer, skal du først kontrollere strømtilførsel, sikring, status for sikkerhedsindgangene og kommandoen. Hvis bevægelsesretningen er forkert, skal du korrigere retningen som beskrevet i den angivne fremgangsmåde. Afbryd brugen ved unormal støj, skader eller rykvis bevægelse; øg ikke kraften som erstatning for en reparation.
Sletning af hukommelsen
Modtagerknappen sletter dens radiohukommelse, ikke den mekaniske indstilling af DIP-switches og trimme-potentiometre. Hold knappen nede, mens porten står stille: efter ca. 4 s lyser LED'en, efter yderligere 4 s slukker den, og efter ca. 4 s mere begynder den at blinke.
| Slip knappen | Resultat |
|---|---|
| Præcis under det 3. blink | Sletning af alle indlærte fjernbetjeninger. |
| Præcis under det 5. blink | Sletning af hele modtagerens hukommelse, inklusive indstillinger og kodefamilie. |
Efter fuldstændig sletning bestemmer den første nye fjernbetjening igen kodefamilien. Kontrollér tilstands- og driftstidsindstillingen separat.
Regelmæssig kontrol og vedligeholdelse
Få professionel vedligeholdelse udført mindst hver 6. måned. Ved intensiv drift eller krævende omgivelser justeres intervallet i serviceplanen.
- Afbryd strømmen, og kontrollér fastgørelser, korrosion, kabler og vandindtrængning.
- Kontrollér slid på tandhjulet, tandstangen, føringen og anslagene samt slør og manuel betjening.
- Rengør fotocellerne, og kontrollér frikoblingen. Når strømmen er tilsluttet igen, skal alle sikkerhedsanordninger, stop og kræfter afprøves.
- Opbevar servicerapporten og vejledningen. Gå ikke ind i gennemkørslen, mens porten er i bevægelse; fjernbetjeninger og fast betjening skal holdes uden for børns rækkevidde.
Tekniske data for NICE TH1500
| Strømforsyning / motor | 230 V AC, 50 Hz / enfaset asynkronmotor |
|---|---|
| Effektforbrug ifølge vejledningen | 350 W, spidsværdi 500 W |
| Strøm / kondensator | 1,6 A / 14 µF |
| Nominelt drejningsmoment | 12 Nm (360 N ifølge vejledningen) |
| Maksimalt moment for ældre version | 35 Nm ifølge den vedlagte tjekkiske vejledning; kontrollér den konkrete version ved udskiftning |
| Nominel hastighed | 0,16 m/s |
| Maks. vægt / længde på portblad | 1 500 kg / 12 m |
| Arbejdscyklusser | 15 cyklusser/time ved et 6 m portblad; maks. 5 cyklusser i træk |
| Kapslingsklasse / elektrisk klasse | IP44 / I – beskyttelsesjord |
| Termisk beskyttelse | 140 °C |
| Temperatur | −20 til +50 °C |
| Tandstang | Modul 4 |
| Hjælpeudgang | 24 V AC ±25 %, samlet maks. 150 mA |
| Blinklys | 230 V AC, maks. 40 W |
| Drevets vægt | 11,5 kg |
| Radio | 433,92 MHz, integreret i ROA37 |

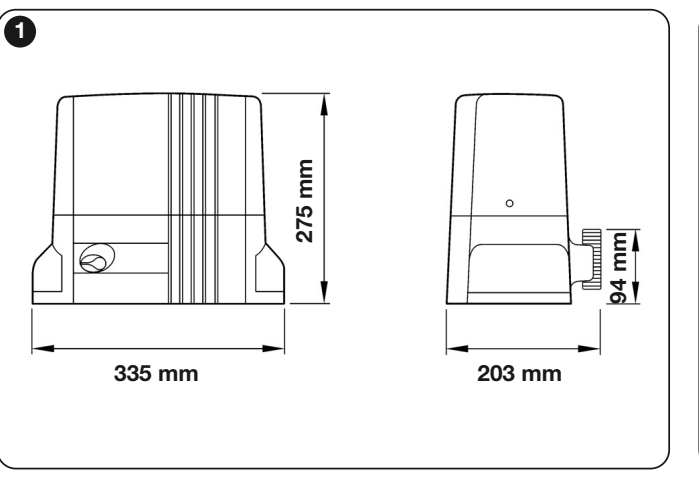

Mål og monteringsplads
Monteringstegningen for TH1500 angiver grundmålet 335 × 203 mm og den samlede højde 275 mm. Sørg for plads til at åbne dækslet, få adgang til nøglen og betjene frigørelsesmekanismen sikkert, når du vælger placering.
Vi hjælper dig med at vælge et sæt via kontakt. Oplys portens længde og vægt, det forventede antal cyklusser og – ved udskiftning – også et foto af typeskiltet og styrekortet.
