Beskrivelse af produktet Drivsæt til skydeport op til 400 kg CAME BXL04AGS, 801MS-0140 (D)
CAME BXL04AGS-drev er beregnet til skydeporte med en vægt op til 400 kg og en passagebredde på op til 10 m. Den har en elektromekanisk stopkontakt. Drevet er ikkereversibelt. Detaljerede tekniske egenskaber ». Download vejledning ».
BXL04AGS med styrekort ZN6 er en portåbner til en skydeport med 24 V DC-motor og mekaniske endestopkontakter. Nettilslutningen er 230 V AC. Vurder portens vægt, længde og modstand samlet; portåbneren er ikke en løsning til en port, der bevæger sig trægt eller er beskadiget.
Montering, nettilslutning og idriftsættelse skal udføres af en kvalificeret tekniker. Afbryd strømmen, og frakobl eventuelle batterier, før du udfører arbejde på anlægget. Enkoderen og fotocellerne erstatter ikke faste anslag, beskyttelse af farlige områder eller kontrol af kræfterne på den færdige port.
Kontrollér styrekortet før programmering. De følgende indstillinger gælder for ZN6 med fem DIP-afbrydere, tre trimmere og knappen P1. Hvis portåbneren har et andet styrekort eller et display, må disse DIP-kombinationer ikke anvendes.

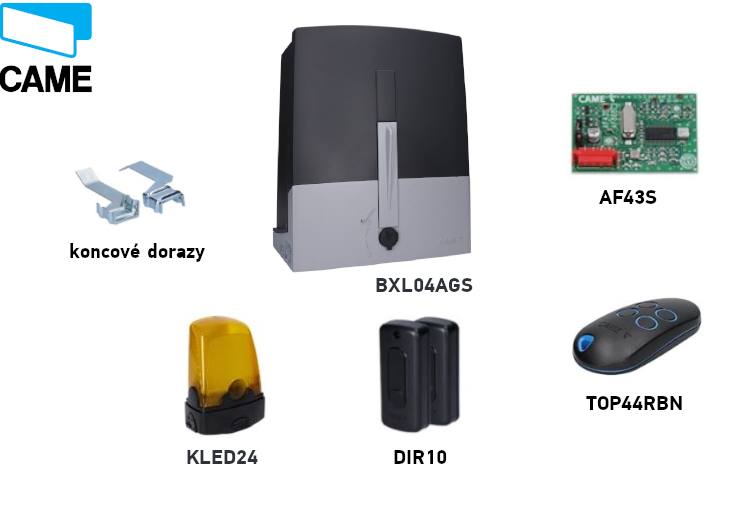

CAME BXL04AGS-sæt
Sættet indeholder en portåbner med 24 V-motor, en fjernbetjening, fotoceller, en radiomodtager og et blinklys. Vælg øvrige komponenter, især tandstang og ekstra betjening, ud fra den konkrete port. Kontrollér betegnelsen på styreenheden og de medfølgende komponenter før tilslutning.
| Egenskab | CAME BXL04AGS |
|---|---|
| Sæt |  BXL04AGS / 801MS-0140 (D) |
| Maks. portblad | 400 kg / 10 m |
| Motor / effekt | 24 V DC / 150 W |
| Styreenhed i denne vejledning | ZN6: DIP, P1, trimmere |
| Drift | Driftscyklus 50 % |
| Radiomodtagerens hukommelse | 25 brugere |
Kompatibelt tilbehør
| Hvad | Hvorfor | Type |
|---|---|---|
| Fotoceller | Overvågning af passage; vælg reaktionen for sikkerhedsindgangen. | CAME DIR10, 12/24 V AC/DC, rækkevidde 10 m; tilslutning og test. |
| Blinklys | Signalering af portens bevægelse. | CAME KLED24, 24 V AC/DC, 2 W; blinklysklemmer. |
| Modtager | Radiostyring med matchende kodning. | AF43S, 433,92 MHz, AF-stikmodul; parring på styrekortet. |
| Fjernbetjening | Ekstra sender til et kompatibelt system med fast kode. | TOP-432EE, 433,92 MHz; kontrollér AF-kortet og den indstillede kodning. |
| Tandstang | Overfører bevægelsen til portbladet. | Tandstænger, modul 4; montering og frigang. |
| Trykknap / nøglekontakt | Lokal kommando eller STOP. | Afbrydere og betjeningselementer; potentialfri NO til kommando, NC til STOP. Klemmer. |
Montering af portåbneren
Når portåbneren er frigjort, skal porten kunne bevæges let gennem hele kørselslængden uden hældning, beskadigede hjul eller risiko for at hoppe ud af føringen. Kontrollér, at der er faste mekaniske anslag i både åben og lukket position, at underlaget er stabilt, og at områder, hvor portbladet kan klemme nogen, er beskyttet. Der må ikke stå vand i området omkring portåbneren, og den må ikke udsættes for direkte vandstråler.

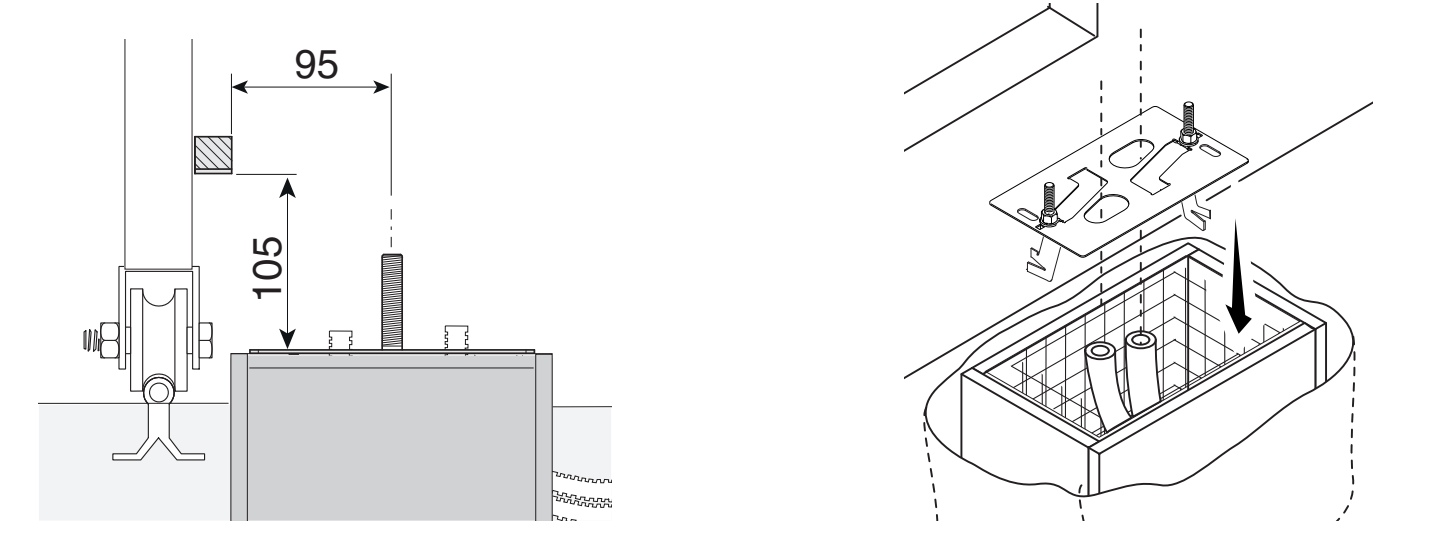

Fundament og monteringsplade

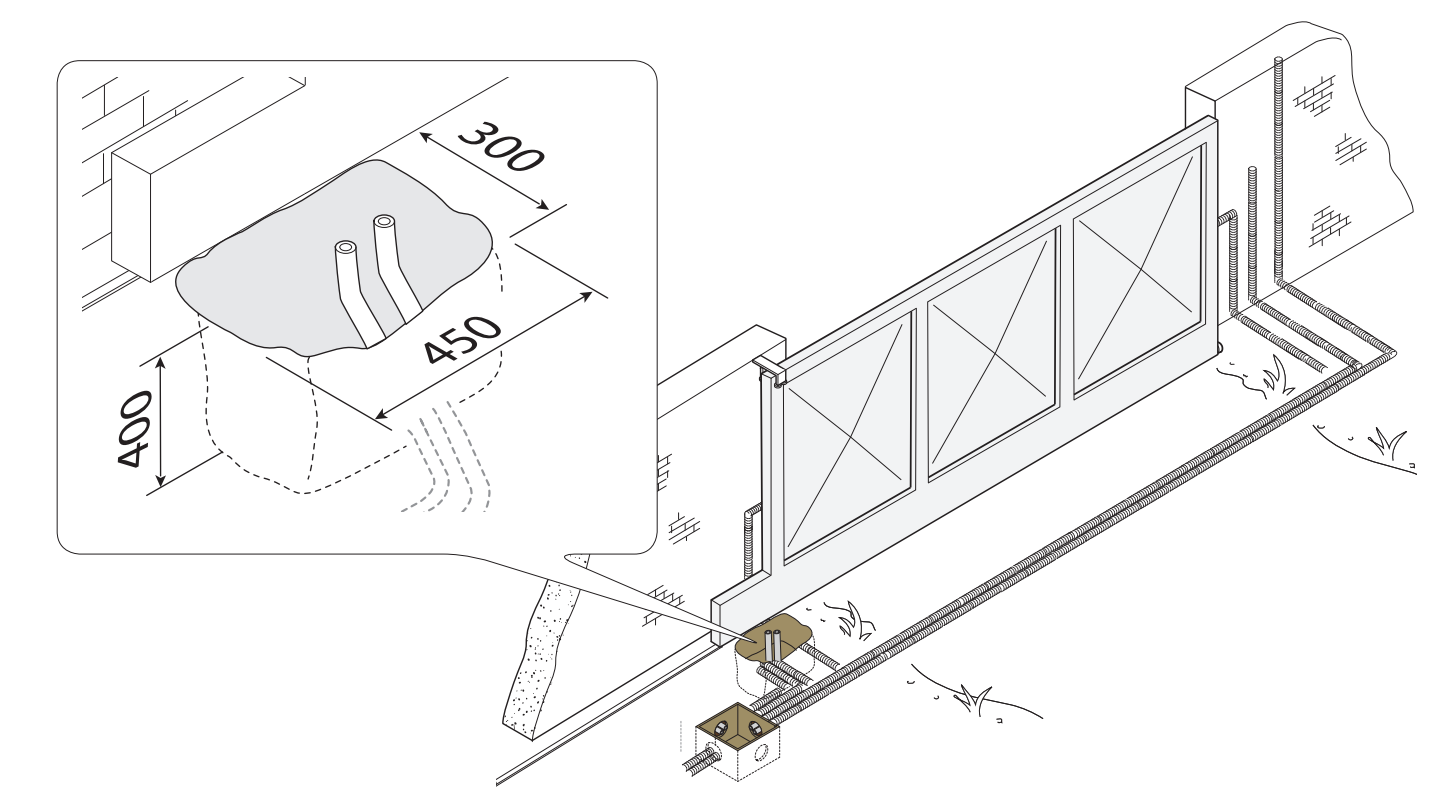

Monteringseksemplet omfatter et udgravet hul på 450 × 300 mm og en dybde på 400 mm. Tilpas fundamentets dimensioner til underlaget og den konkrete port. Forskallingen skal rage 50 mm op over terræn; brug armering og M12-ankre. Til strømforsyningen til portåbneren anbefales et tomrør på Ø 40 mm og til tilbehør et på Ø 25 mm.
Montér monteringspladen vandret, før kablerne gennem hullerne i pladen, og lad ankerboltenes gevinddele rage op over overfladen. Lad betonen hærde i mindst 24 timer. Bestem pladens placering i forhold til tandstangen ud fra måltegningen; tandhjulets højde er forskellig for disse to portåbnere.

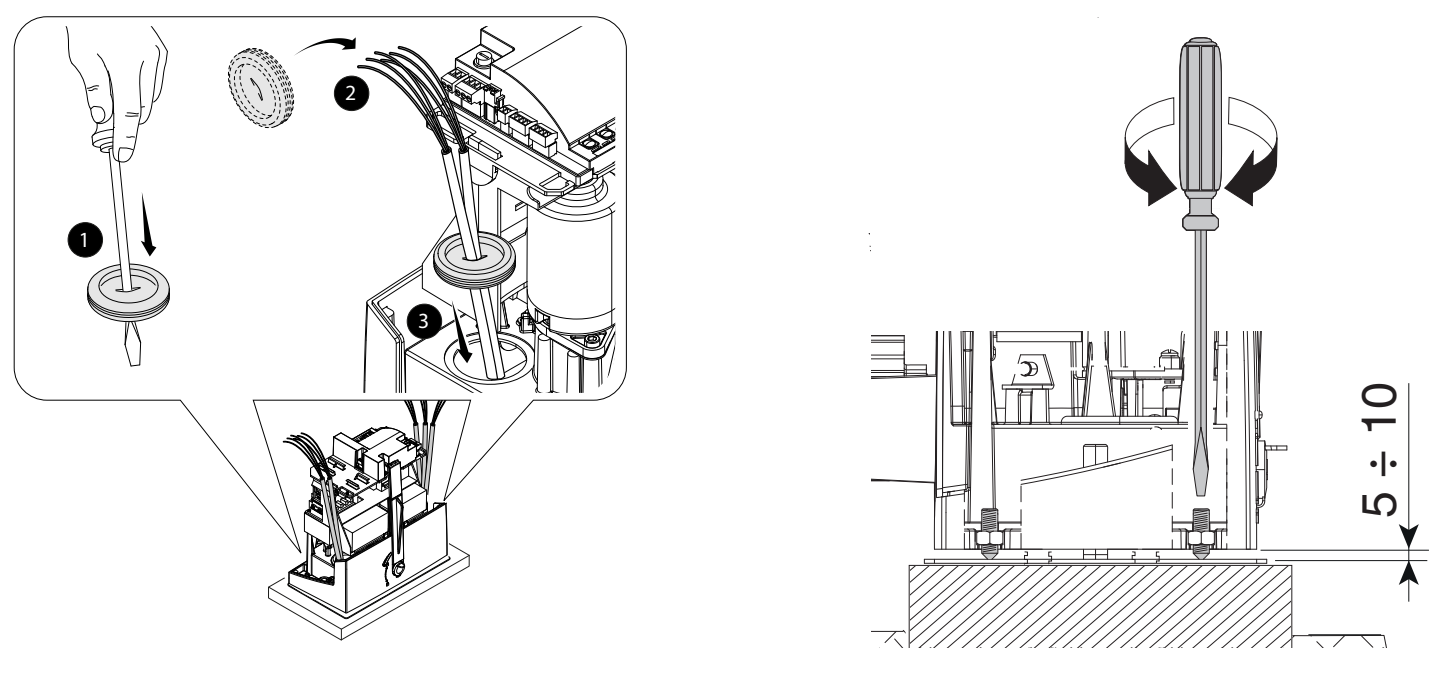

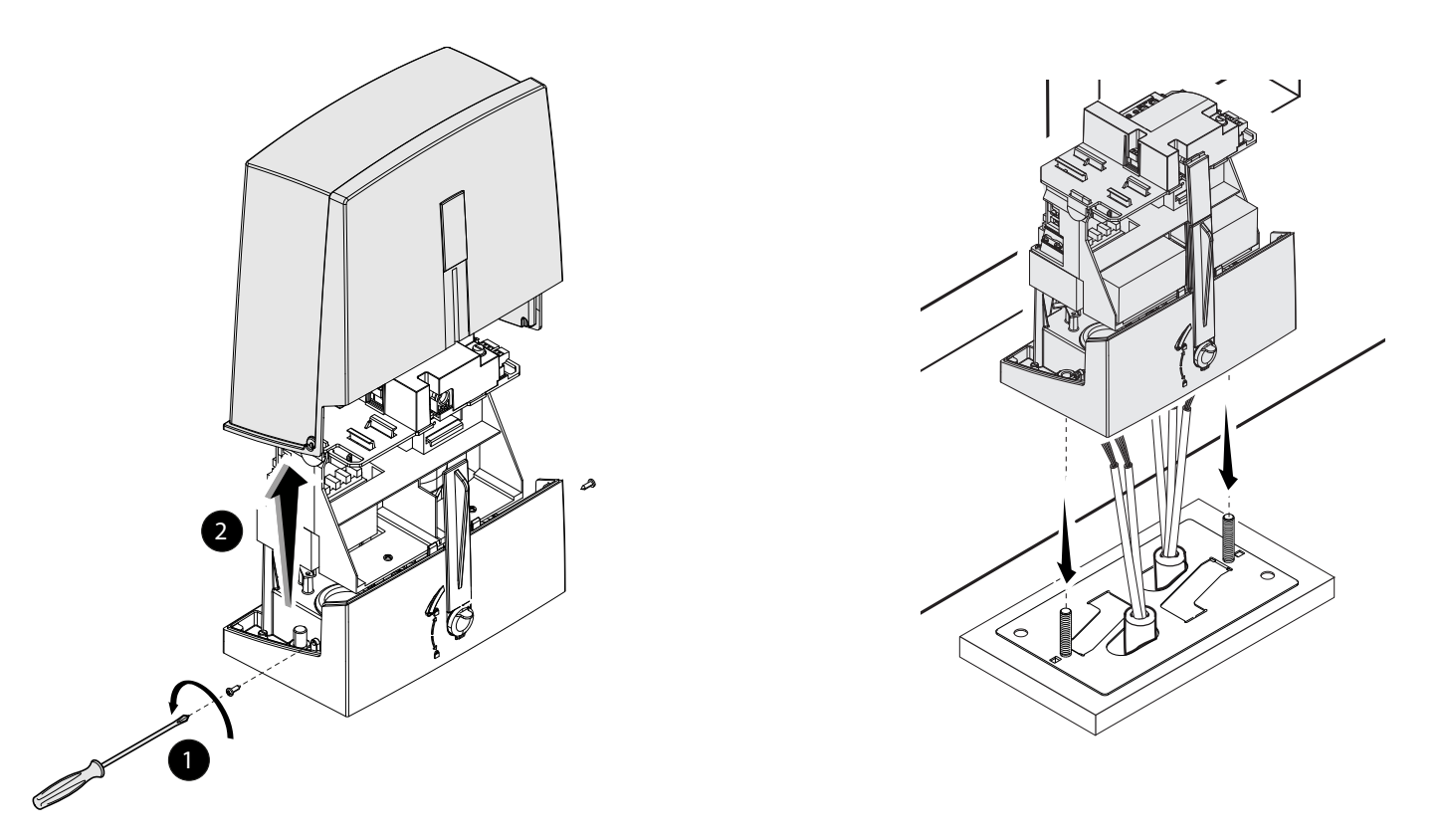

Montering og højdejustering
Tag dækslet af, og montér portåbneren på pladen. Kablerne skal føres ind under huset gennem korrekt monterede kabelgennemføringer. Løft portåbneren med gevindfødderne under justeringen 5–10 mm, så der er plads til at justere indgrebet.

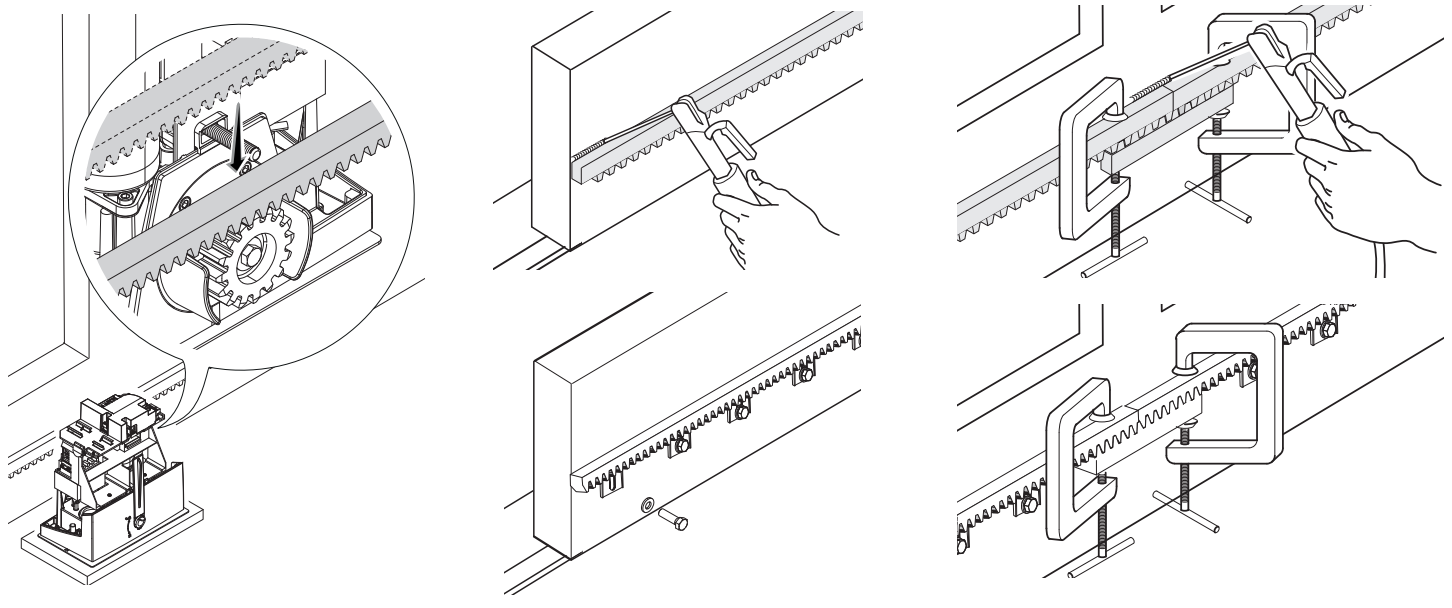

Tandstang og frigang i indgrebet
Frigør portåbneren, og montér tandstangen, mens portbladet bevæges manuelt. Når tandstangsdelene samles, skal der bruges et ekstra tandstangsstykke under samlingen, så tænderne flugter jævnt. Justér portåbnerens lodrette og vandrette position efter monteringen.

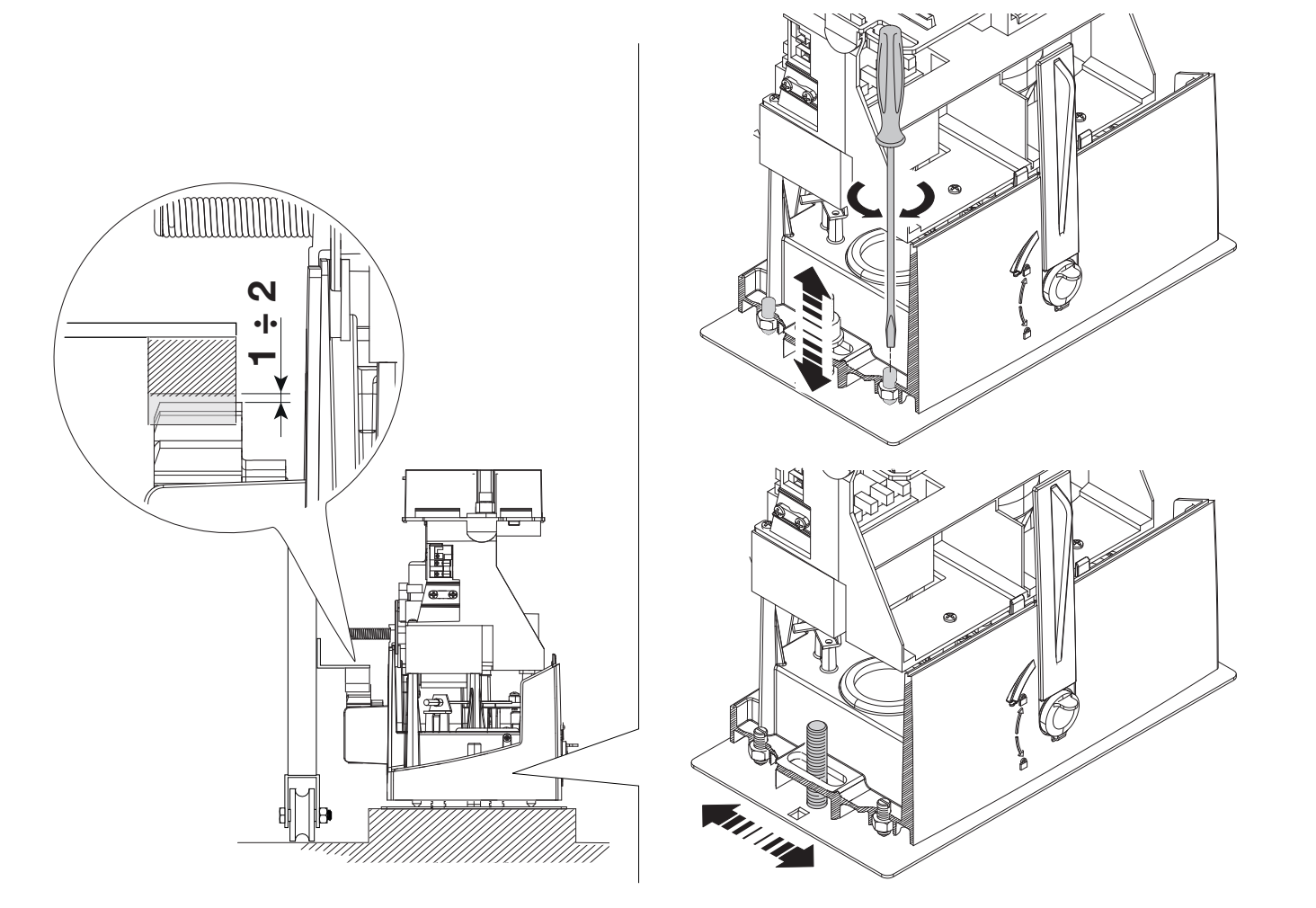

Lad der være 1–2 mm frigang mellem tandstangen og tandhjulet. Portens vægt må ikke hvile på portåbneren. Bevæg porten manuelt gennem hele kørselslængden, og kontrollér indgrebet og tandstangssamlingerne. Spænd først derefter møtrikkerne og skiverne på ankerboltene.

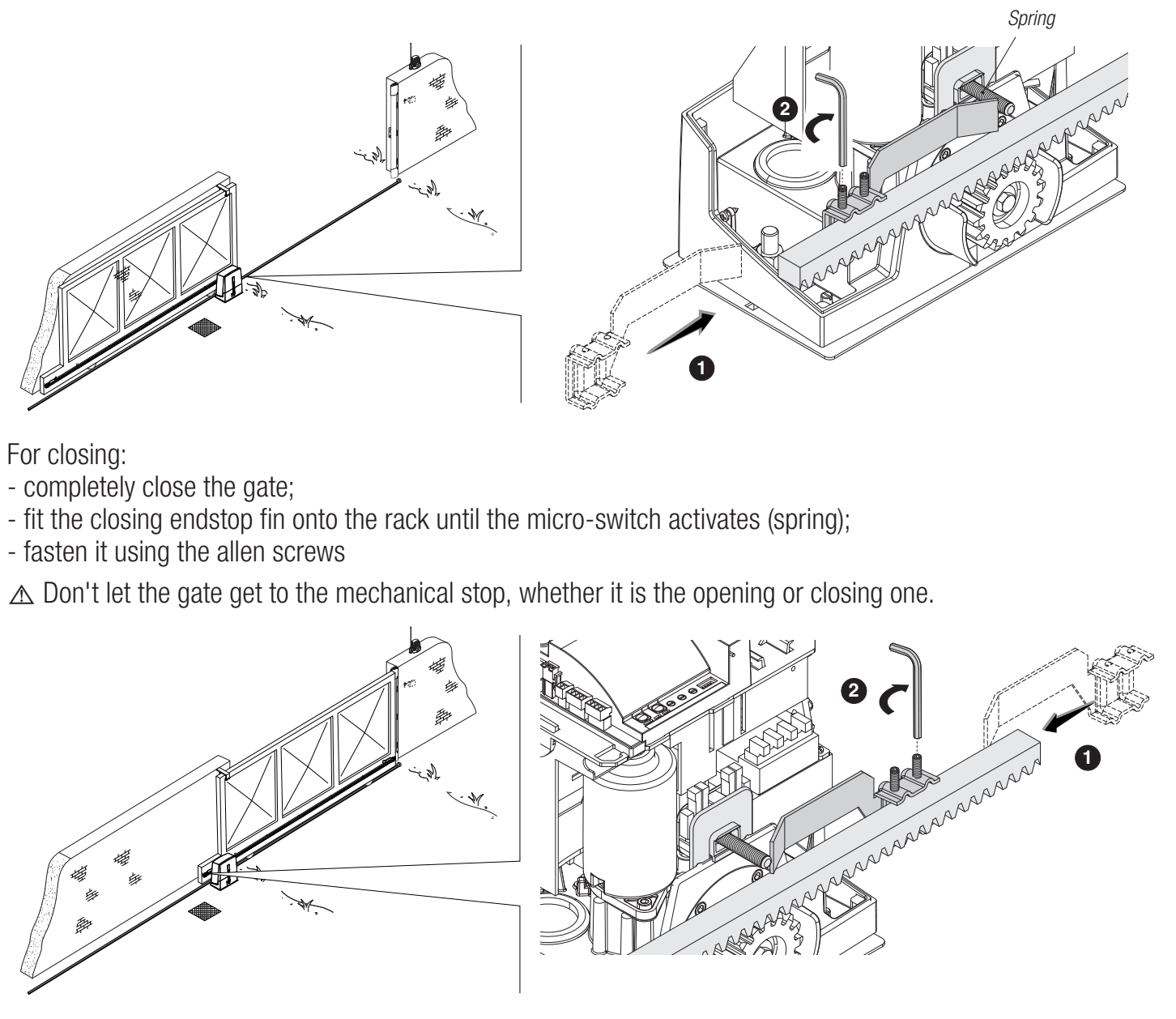

Mekaniske endestopkontakter
Flyt portbladet manuelt til åben position. Fastgør åbningsanslaget på tandstangen, så dets aktiveringsdel pålideligt påvirker fjeder-mikroafbryderen. Indstil lukkestoppet på samme måde. Fastgør anslagene forsvarligt; portens faste mekaniske anslag og portåbnerens endestopanslag har forskellige funktioner.
Indstil afbrydelsen, så portåbneren ikke presser portbladet mod det faste mekaniske anslag under normal åbning eller lukning.
Kabelføring
| Tilslutning | Kabel / krav |
|---|---|
| Netforsyning 230 V AC, L/N/PE | 3G × 1,5 mm² ved længder på op til 20 m; 3G × 2,5 mm² ved 20–30 m. |
| Blinklys / styresignal | 2 × 0,5 mm²; kontrollér tværsnittet i forhold til det konkrete strømforbrug og kabellængden. |
| DIR10-fotoceller | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm² i henhold til det synkroniserede DIR-diagram. Tilslut også TX-forbindelsen og NC-kontakten. |
| Antenne | RG58; anbefalet længde op til 5 m. |
Antallet af ledere skal dække hele det valgte diagram. Ved længere kabelføring, samtidige belastninger eller andet tilbehør skal en tekniker beregne tværsnittet ud fra strømstyrken og spændingsfaldet. Beskyt kablerne mod skader og kontakt med motoren eller transformatoren; før netforsyningen og lavspændingskredsløbene passende adskilt.

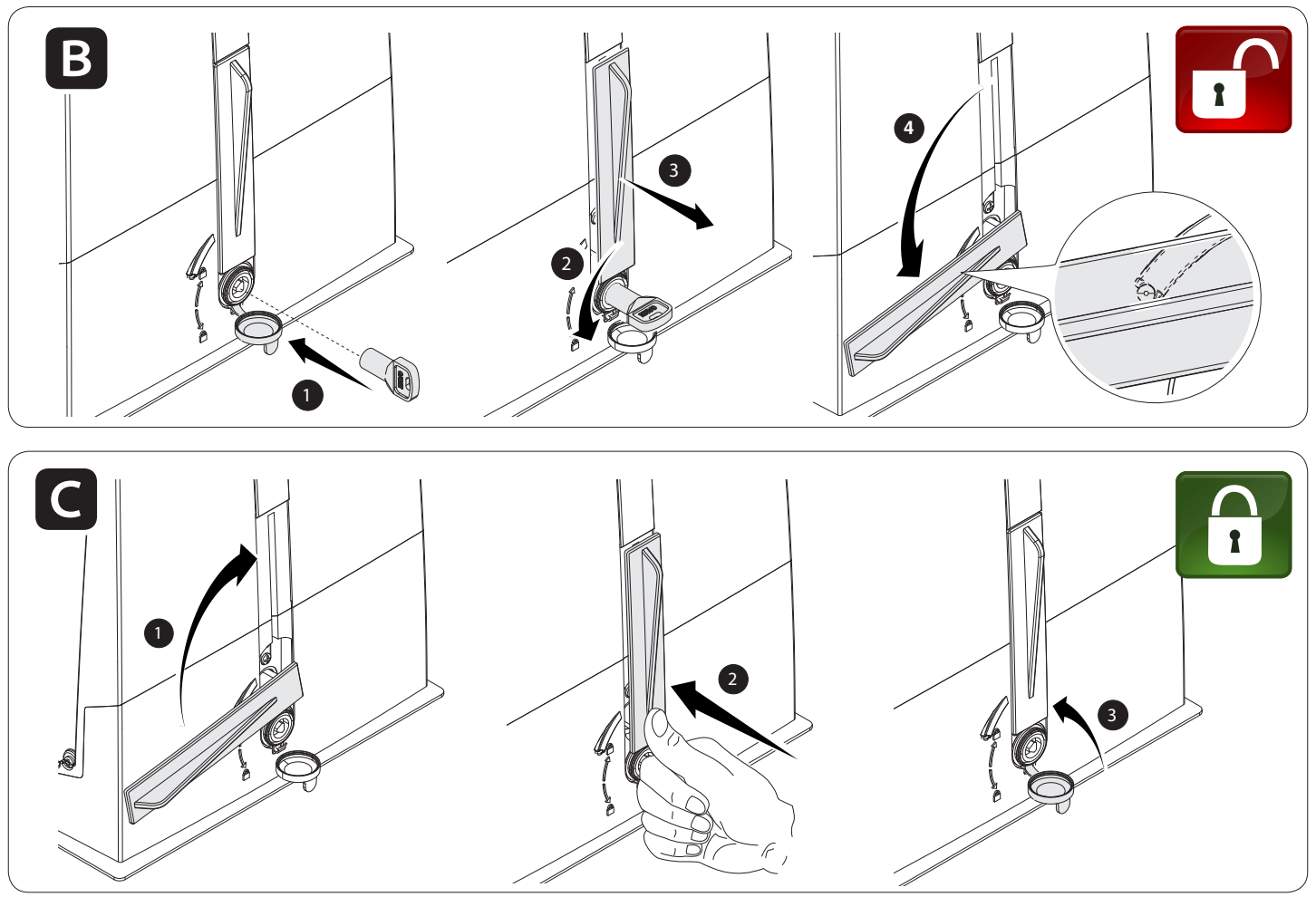

Manuel frigørelse ved strømsvigt
Afbryd strømmen, og fastgør portbladet, før porten bevæges manuelt. Frigørelse af en beskadiget eller ubalanceret port kan medføre ukontrolleret bevægelse.
- Sæt nøglen i låsen, og drej den med uret.
- Træk i og åbn frigørelseshåndtaget som vist på billedet.
- Flyt porten manuelt under kontrol, og sørg for, at der ikke er personer i dens bane.
- Når porten låses igen, skal håndtaget sættes tilbage i udgangspositionen, og mekanismen låses. Kontrollér, at drevet er låst, før du sender en motorkommando.

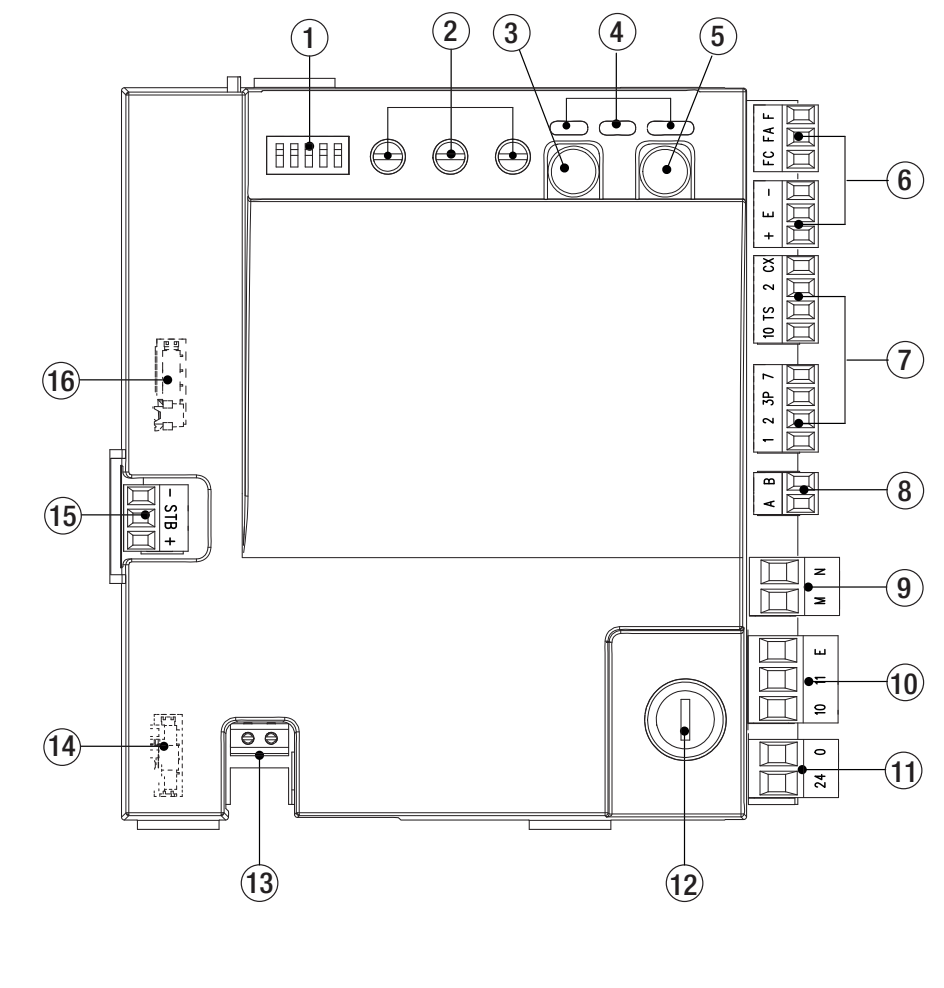

Oversigt over ZN6-styrekortet
ZN6 har fem DIP-kontakter, trimmere A.C.T., SP.SLOW og SENS., programmeringsknappen P1 og kommandoknappen 7. LED-indikatorerne viser strømforsyning, kommandoer og sikkerhedsindgange. Radiofunktionen kræver et plug-in-kort i AF-stikket; R800 bruges til et kompatibelt kodetastatur.
| Billednummer | Komponent |
|---|---|
| 1 / 2 / 3 | DIP-kontakter / trimmere / P1 |
| 4 / 5 | LED / kommandoknap 7 |
| 6 / 7 / 8 | Encoder og endestop / kommandoer og sikkerhed / A–B-tastatur |
| 9 / 10 / 11 | Motor M–N / tilbehør / intern strømforsyning til kortet |
| 12 / 13 / 14 | Tilbehørssikring / antenne / AF |
| 15 / 16 | RGP1 / R800 |

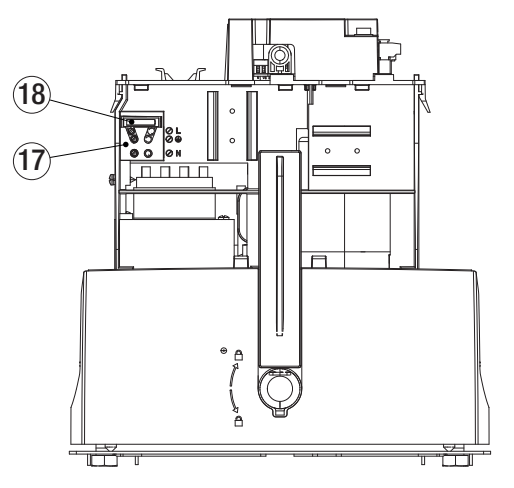

| 17 / 18 | Netklemrække / netsikring |

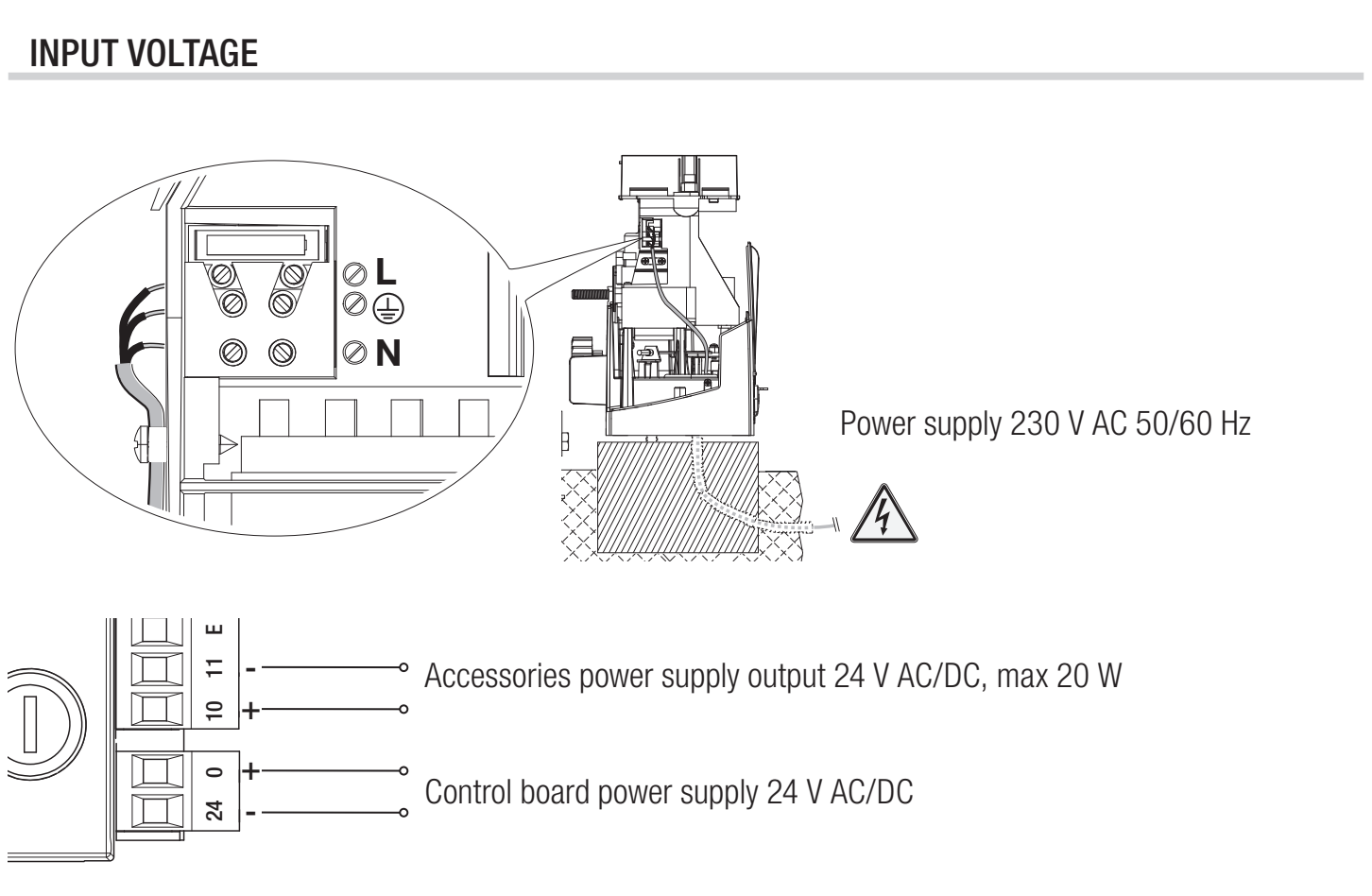

Klemmer og strømforsyning til ZN6
| Klemmer | Anvendelse / spænding / polaritet |
|---|---|
| L / N / PE | Netforsyning 230 V AC, 50/60 Hz; PE-beskyttelseslederen skal tilsluttes. AC uden +/−. |
| 10 / 11 | Tilbehør 24 V AC/DC, samlet maks. 20 W. Ved DC: 10 = plus (+), 11 = minus (−); ved AC er der ingen polaritet. |
| 10 / E | Udgang til blinklys 24 V AC/DC, maks. 25 W; ved DC er fælles 10 positiv, og E er den koblede udgang. Dette er ikke en permanent strømforsyning til tilbehør. |
| 24 / 0 | Intern strømindgang til kortet 24 V AC/DC; må ikke forbindes til tilbehørsudgangen. Ved AC er der ingen polaritet; ved DC er 0 = +, 24 = −. |

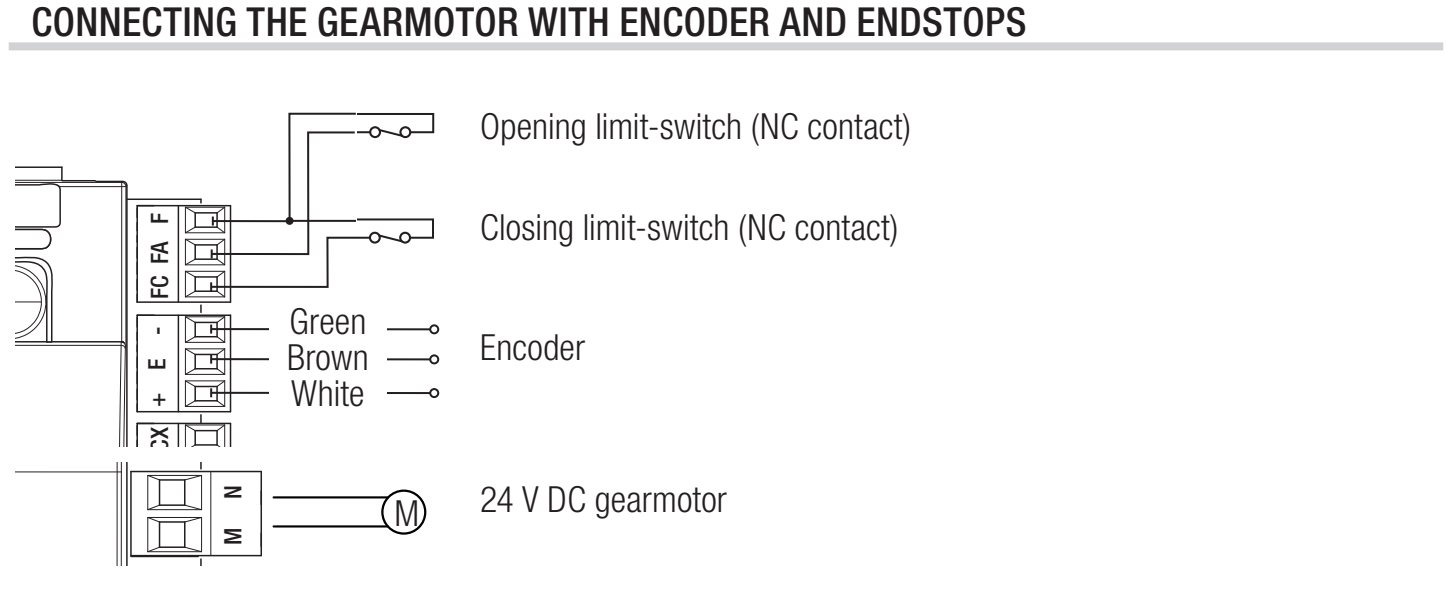

| M / N | 24 V DC-motor; tilslutning i henhold til det oprindelige diagram. Ikke 230 V netspænding. |
| + / E / − | Encoder: strømforsyning +/− og signal E; dette er ikke en udgang til tilbehør. |
| F / FA, F / FC | Endestop: FA for åbning, FC for lukning, F fælles; NC-kontakter uden polaritet. |

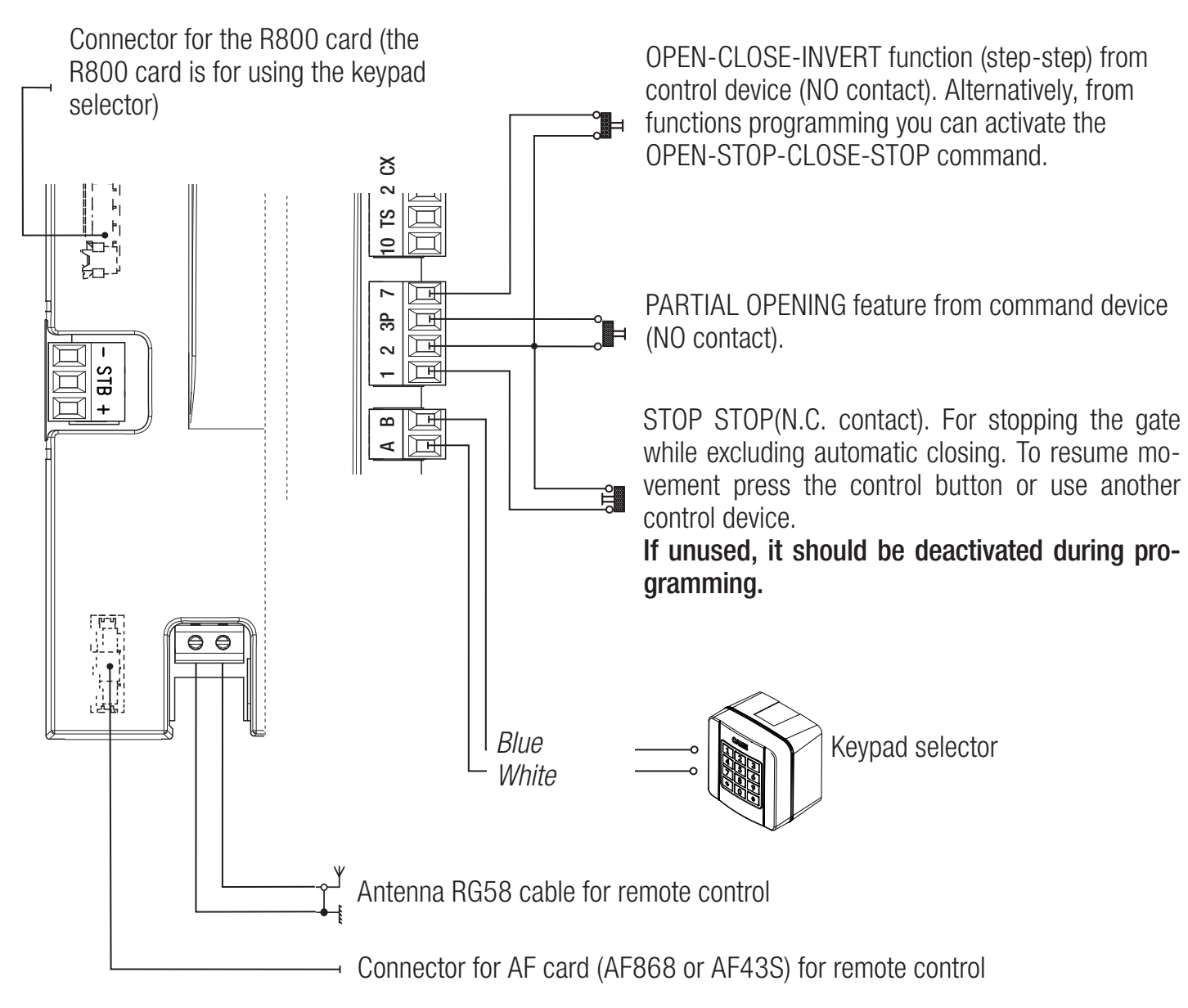

Kommandoer, STOP og tastatur
| Klemmer | Kontakt / funktion |
|---|---|
| 1–2 | NC STOP. Aktiv fra fabrikken; hvis STOP ikke anvendes, skal funktionen deaktiveres via DIP 2,3. Kontakt uden polaritet. |
| 2–7 | NO-kommando, fabriksindstilling: åbn – luk – skift retning. Uden polaritet; tilslut ikke ekstern strømforsyning. |
| 2–3P | NO-delvis åbning; ved holdt betjening åbner porten. Uden polaritet. |
| 2–CX | NC-sikkerhedskontakt; aktivér den, og vælg C1/C4. |
| 10–TS | Strømforsyningsudgang til den fotocellegren, der testes, i henhold til det konkrete diagram. |
| A–B | Kompatibelt tastatur med R800-kort, ikke motorklemmer. |
| Antenne / AF | RG58 / plug-in-radiokort. Må kun isættes, når hverken net- eller batteriforsyning er tilsluttet. |

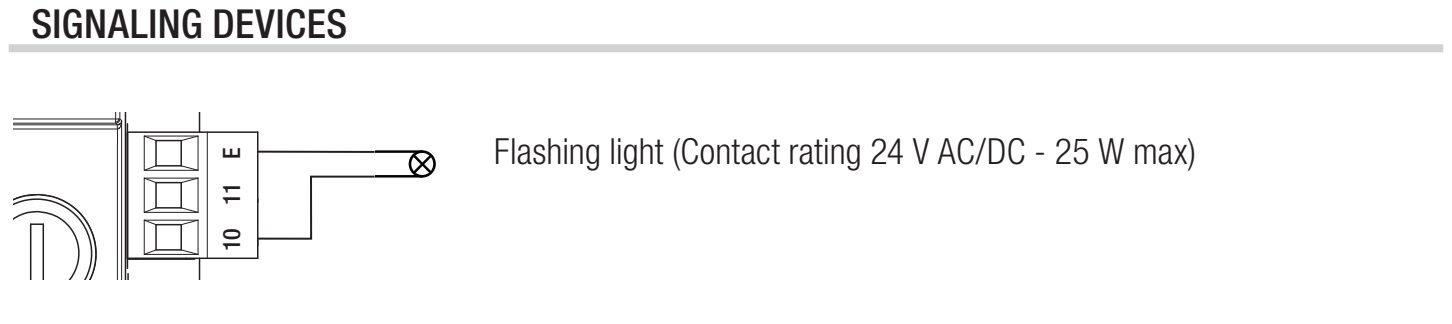

24 V-blinklys
KLED24 tilsluttes til 10–E. Det har en strømforsyning på 24 V AC/DC og et strømforbrug på 2 W. Ved AC har tilslutningen ingen jævnstrømspolaritet; ved DC er 10 positiv pol og E den koblede udgang på kortet. KLED24 har ikke særskilte +/−-mærkninger på tilslutningen. Et 230 V-blinklys må ikke tilsluttes denne udgang.
Fotoceller og sikkerhedstest

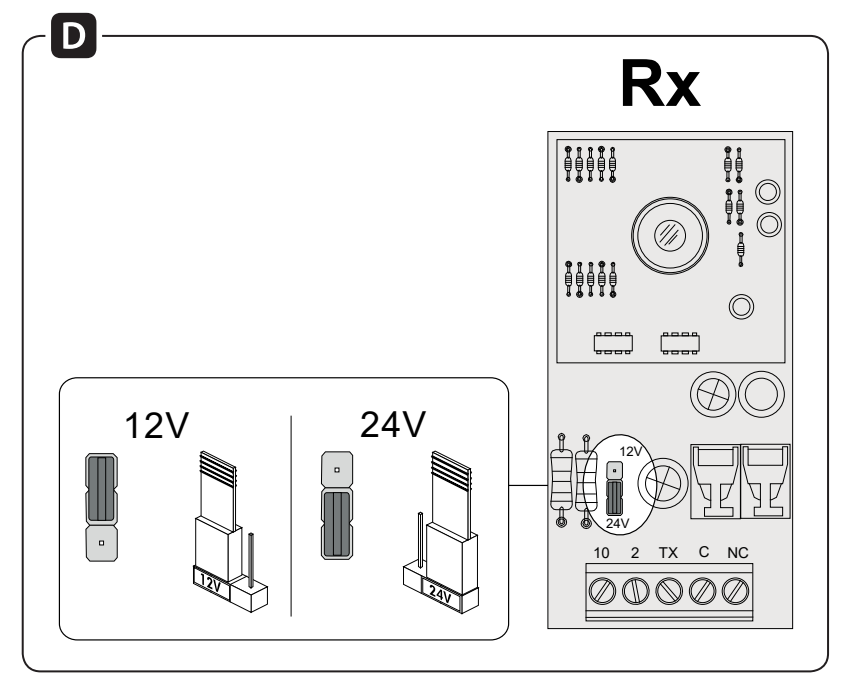

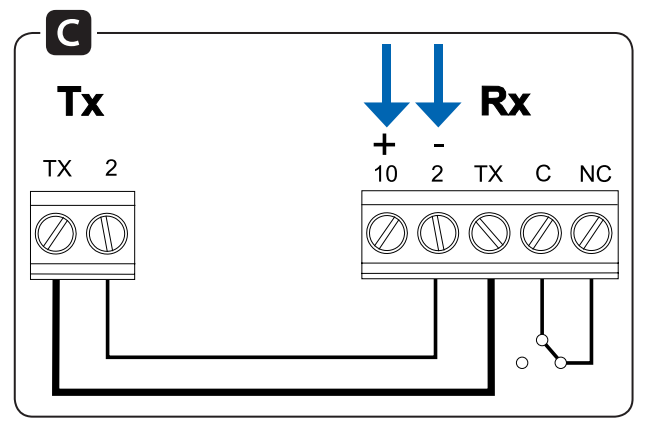

CAME DIR10 består af en TX-sender og en RX-modtager med en rækkevidde på 10 m. Indstil modtagerens jumper til 24 V. Strømforbruget for parret er 60 mA ved 24 V AC. RX har strømforsyningsterminalerne mærket 10 (+), 2 (−); TX har TX (+), 2 (−). Ved vekselstrøm gælder jævnstrømspolaritet ikke. TX-terminalen indgår i synkroniseringen; husk at forbinde den.
| Fotocelleklemme | Standardtilslutning | Tilslutning med test |
|---|---|---|
| RX 10 (+) | Kort 10 | Kort 10 |
| RX 2 (−) og RX C | Kort 2 | Kort 2 |
| RX TX ↔ TX TX (+) | Forbind TX mellem modtageren og senderen | Samme forbindelse |
| TX 2 (−) | Kort 2 | Kort TS |
| RX NC | Kort CX | Kort CX |
Kontakten C–NC er en potentialfri sikkerhedskontakt. Den har hverken plus eller minus. Strømforsyningens tilslutning og kontakten er to forskellige kredsløb. Ved DC er 10 den positive pol; RX 2's negative tilslutning er i dette konkrete diagram forbundet med kortets fælles klemme 2. Forveksl ikke klemme 2 med strømforsyningsklemme 11.
Aktivér den tilsluttede indgang CX via DIP 4. Behold reaktionen C1 for beskyttelse under lukning; via DIP 1,4 vælges C4. C1 genåbner, hvis lysstrålen afbrydes under lukning; C4 stopper bevægelsen og fortsætter, når forhindringen er fjernet.

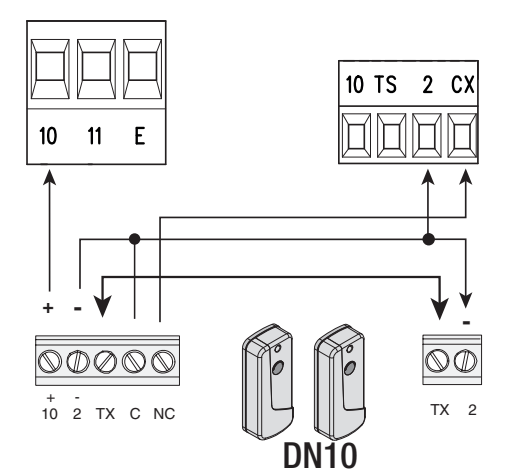

De oprindelige ZN6-diagrammer nedenfor viser synkroniserede DN10-fotoceller. Ovenstående klemmeoversigt for DIR10 er også baseret på dens egen tilslutning. Brug ikke denne oversigt til fotoceller med andre betegnelser eller en anden grænseflade.

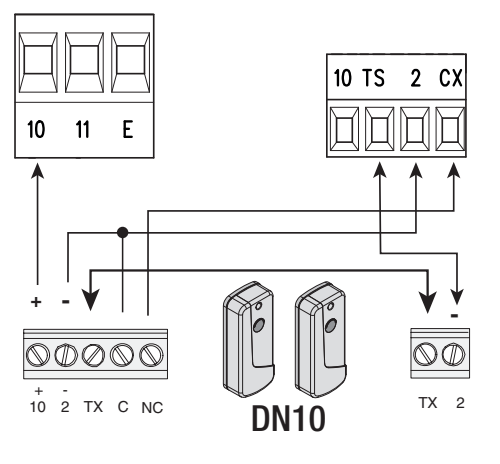

Testtilslutning via TS
Ved test flyttes TX 2 til TS, mens RX 2 og RX C forbliver på kortets klemme 2. Forbindelsen mellem TX på senderen og modtageren bevares. Foretag først ændringer i tilslutningen uden strøm, og aktivér først derefter testen.
Aktivér testen via DIP 2,4 og P1; indgangen CX skal være aktiveret. Hvis testen mislykkes, udfører kortet ikke kommandoen. Sæt alle DIP-kontakter tilbage på OFF efter indstillingen.
Efter tilslutningen skal du afprøve afbrydelse af lysstrålen under den relevante bevægelse og derefter frigive den igen. Omgå ikke sikkerhedsindgangen som en permanent løsning på en fejl.
Første opstart af ZN6
- Kontrollér mekanikken, tandstangens frigang, de faste stop og endestopkontakterne, at drevet er låst, samt alle tilsluttede sikkerhedsanordninger.
- Tænd for strømmen, og kontrollér LED'en PWR. Indstil efter hinanden kørselsretningen, STOP og indlæring af kørelængden.
- Aktivér CX, hvis den er tilsluttet, indstil dens reaktion og eventuel test af fotocellerne. Lad CX være deaktiveret, hvis den ikke bruges.
- Indstil og gem trimmerne, eventuel automatik og delvis åbning.
- Par fjernbetjeningerne. Kontrollér hele cyklussen, STOP, fotocellerne, hastighedsreduktionen, endepositionerne, blinklyset og funktionen efter strømsvigt.
Automatisk indlæring af hele kørelængden
Forudsætninger: Korrekt retning og STOP, aktiv encoder, fri kørebane og korrekt indstillede endestopkontakter. Efter manuel flytning skal drevet låses igen. Teknikeren skal overvåge hele bevægelsen; gå ikke ind i portens bevægelsesområde under indlæringen.
- Når drevet står stille, indstilles DIP 1,2,3,5 på ON; DIP 4 forbliver på OFF.
- Tryk på P1. Porten udfører en række bevægelser for at fastlægge punkterne for hastighedsreduktion.
- Under indlæringen blinker den røde LED. En vellykket afslutning bekræftes med et lydsignal på 1 s; ved fejl blinker LED'en hurtigt, og der lyder 4 signaler.
- P1 kan afbryde indlæringen. Når indlæringen er afsluttet, sættes alle fem DIP-kontakter tilbage på OFF.
- Kontrollér hele åbnings- og lukningscyklussen samt sikkerhedsanordningernes funktion. Hvis der opstår en fejl, skal årsagen først afhjælpes, før indlæringen gentages.
Indlæring af delvis åbning
Når hele kørelængden er indlært, flyttes porten til den ønskede delvise position med knap 7 på kortet. Sæt DIP 4,5 på ON, og tryk på P1. LED'en lyser, og et lydsignal på 1 s bekræfter, at positionen er gemt. Hurtig blinkning og fire lydsignaler betyder, at positionen ikke er tilladt. Sæt derefter DIP-kontakterne tilbage på OFF, og afprøv kommandoen 2–3P samt automatikken for delvis åbning.
Programmering med DIP-kontakter og knappen P1
DIP-kontakterne vælger den funktion, der gemmes med knappen P1. De er ikke permanente driftskontakter. Ved hver indstilling må kun de numre, der er angivet i den relevante række, stå på ON; alle øvrige skal stå på OFF. Programmer kun, når drevet står stille. Sæt alle fem DIP-kontakter tilbage på OFF efter bekræftelsen.
Ved almindelig aktivering af en funktion eller valg af en alternativ funktion lyser LED'en, og der lyder et signal i 1 s; når funktionen deaktiveres, eller den oprindelige værdi gendannes, blinker LED'en, og der lyder to signaler. STOP, encoder og automatik for delvist stop er aktiveret fra fabrikken, så første tryk på P1 deaktiverer dem. Indlæring, parring, sletning og nulstilling har deres egne bekræftelser, som er angivet i tabellen.

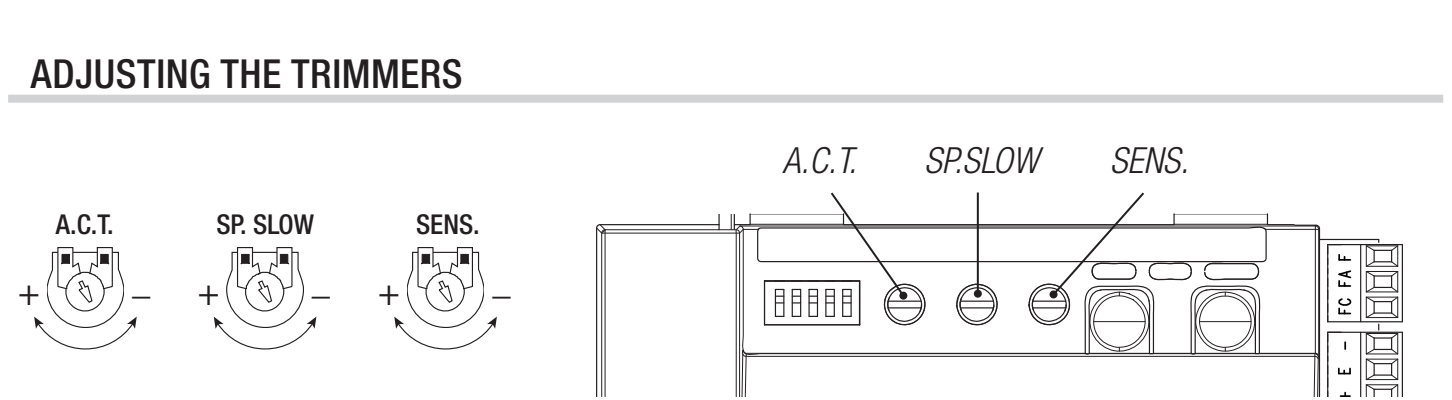

Trimmere og lagring af værdier
| Trimmer | Område / formål |
|---|---|
| A.C.T. | Ventetid før automatisk lukning 1–120 s; aktivér automatisk lukning med den separate funktion. |
| SP.SLOW | Nedbremsningshastighed 30 % (−) til 60 % (+) af den maksimale hastighed. |
| SENS. | Følsomhed for registrering af forhindringer: − minimum, + maksimal følsomhed. Kontrollér kraftniveauer og sikkerhed efter ændringen. |
Når trimmerne er indstillet, skal alle tre værdier gemmes: Sæt DIP 2,3,4,5 på ON, tryk på P1, og bekræft med LED og lyd i 1 s; sæt derefter alle DIP-kontakter på OFF. Ændringerne går tabt, hvis de ikke gemmes.
Parring af fjernbetjeninger
ZN6 gemmer højst 25 brugere. Til et 433,92 MHz-system med fast kode kan AF43S og en kompatibel TOP-432EE. Sæt kun AF-kortet i, når strømmen er afbrudt. Samme frekvens garanterer ikke i sig selv kompatibel kodning.
- Vælg DIP-kombinationen for den ønskede kommando: 1 = delvis åbning; 2 = kun åbning; 1,2 = åbn–luk–skift retning; 3 = åbn–STOP–luk–STOP.
- Tryk på P1. Når LED'en begynder at blinke, skal du inden for 10 sekunder trykke på den valgte knap på fjernbetjeningen.
- LED'en lyser, og et lydsignal i 1 s bekræfter lagringen. En sender, der allerede er gemt, signalerer med hurtig blinkning og 4 bip.
- Sæt alle DIP-kontakter på OFF igen, og kontrollér den tildelte funktion.
Sletning af fjernbetjeninger og nulstilling
Slet alle brugere: Sæt DIP 1,3 på ON og de øvrige på OFF; hold P1 nede i 5 s. LED'en lyser, og et lydsignal i 1 s bekræfter sletningen. Sæt derefter DIP-kontakterne på OFF. Dette sletter alle gemte fjernbetjeninger.
Nulstil parametre: Alle fem DIP ON, og tryk på P1. LED'en blinker, og der lyder to bip; sæt derefter alle fem DIP på OFF. Nulstilling sletter ikke brugerparametrene. Indstil og kontrollér retning, STOP, CX, indlæring og sikkerhed igen, før porten tages i brug.

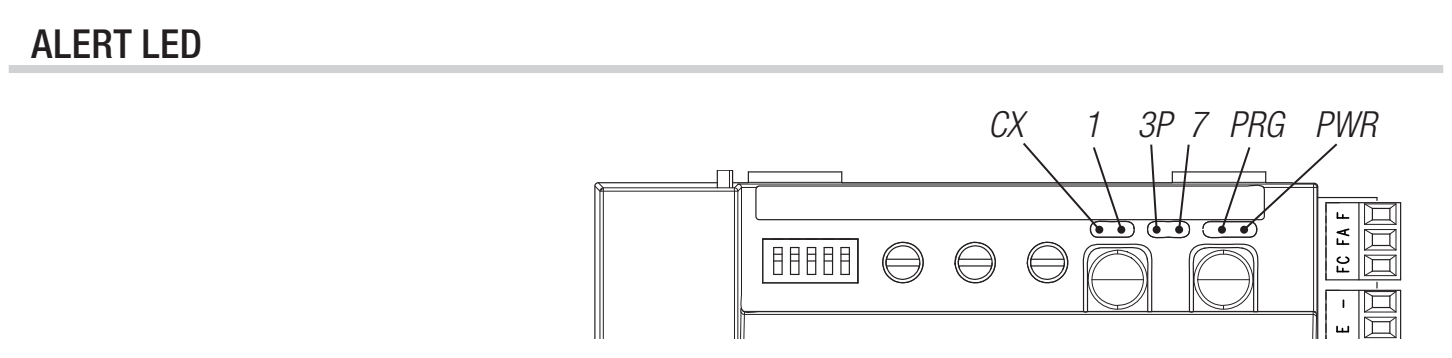

Diagnostik af ZN6
| LED | Betydning / hvad skal kontrolleres |
|---|---|
| CX – gul | Lyser, når NC-kontakten 2–CX er åben. Fotocellernes stråle, strømforsyning og kontakt. |
| 1 – gul | Lyser, når NC-kontakten 1–2 er åben. STOP og konfigurationen af STOP. |
| 3P – gul | Lyser, når NO-kontakten 2–3P er sluttet; kontrollér ved konstant lys fastklemt kommando. |
| 7 – gul | Lyser, når NO-kontakten 2–7 er sluttet; kontrollér knappen/afbryderen. |
| PRG – rød | Programmering, ventetid før automatisk lukning eller fejl. Betydningen afhænger af den aktuelle procedure. |
| PWR – grøn | Kortets strømforsyning. Hvis den ikke lyser, skal forsyningen og sikringerne kontrolleres. |
| Indikation | Kontrol / afhjælpning |
|---|---|
| 4 bip under indlæring | Kontrollér indlæringen, retning, endestop, fri bevægelse og encoder. |
| 4 bip under parring | Fjernbetjeningen er allerede gemt; dette bekræfter ikke, at en ny er gemt. |
| 4 bip ved delvis åbning | Vælg en anden tilladt delvis åbningsposition. |
| Bevæger sig ikke | Kontrollér forsyningen, at drevet er låst op, STOP, aktiveret CX, TS-testen og kommandoer, der er sluttet konstant. |
| Åbner, men lukker ikke | Kontrollér fotocellerne og deres NC-kontakt; ved automatisk lukning også, at funktionen er aktiveret, og at A.C.T. er gemt. |
ZN6-sikringer
| Kredsløb | Hurtigsikring |
|---|---|
| Netforsyning LINE | 1,6 A-F |
| Tilbehør | 2 A-F |
Kontrollér sikringerne, når strømmen er afbrudt. Brug samme mærkeværdi og hurtig type; en sikring med højere værdi eller gentagen udskiftning uden at fjerne kortslutningen er ikke en reparation.
Vedligeholdelse og service
Kontrollér regelmæssigt, at køreskinnen og tandstangen er rene, at porten bevæger sig let manuelt, at drevet er fastgjort, at endestoppene fungerer, kablernes tilstand, nødfrikoblingen, fotocellerne og øvrige sikkerhedsanordninger. Afbryd strømforsyningen og eventuel batteribackup før rengøring eller indgreb. Stop driften ved skader, usædvanlig støj eller vibrationer, og få årsagen afhjulpet.
Øget følsomhed med SENS. erstatter ikke reparation af mekanikken; trimmernes værdier skal gemmes via DIP 2,3,4,5 og P1. Kontrollér hele bevægelsen, kræfterne og sikkerhedsfunktionerne igen efter service.

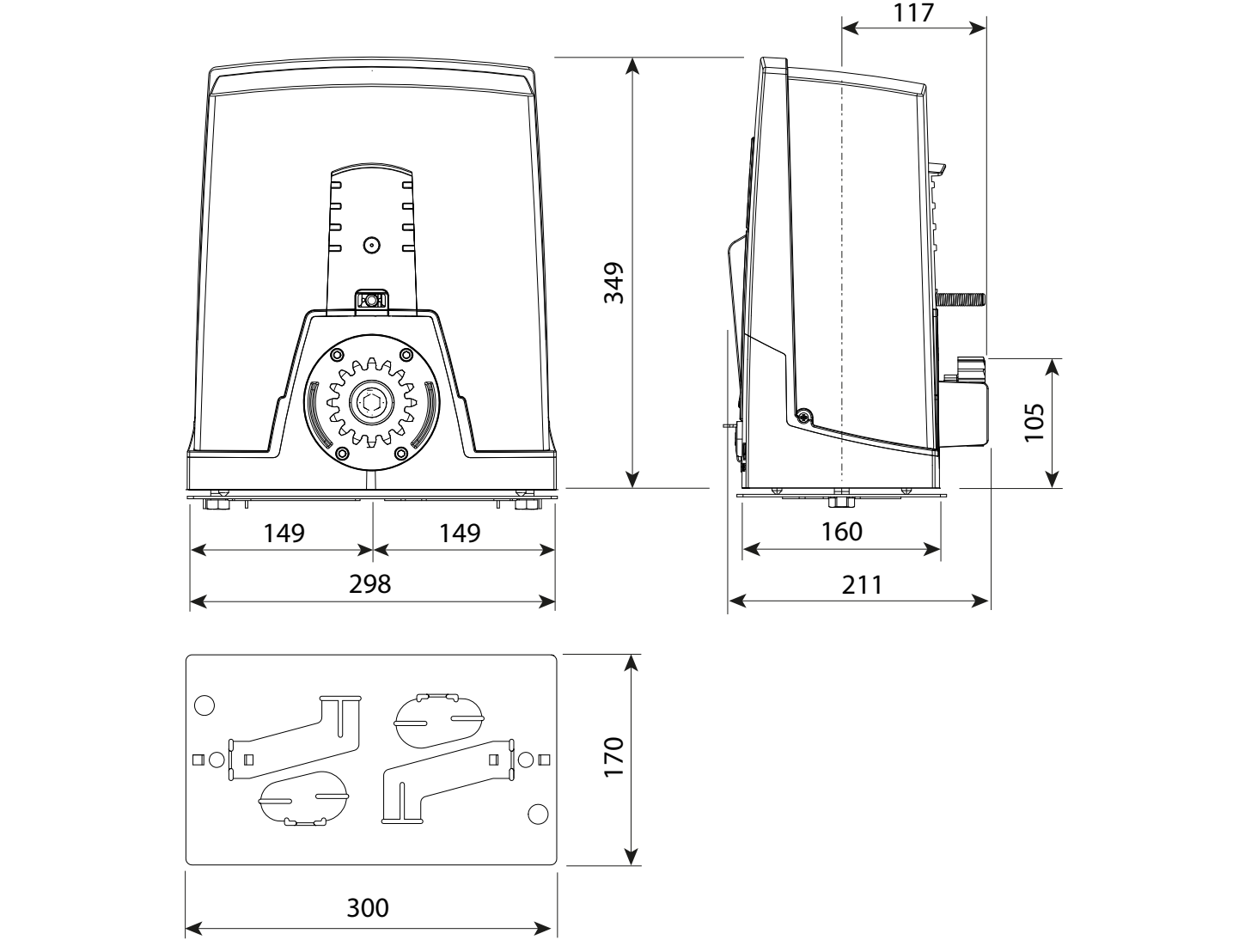

Tekniske data for BXL04AGS
| Parameter | Værdi |
|---|---|
| Maksimal portvægt | 400 kg |
| Maksimal portlængde | 10 m |
| Drevets netforsyning | 230 V AC, 50/60 Hz |
| Motorens strømforsyning | 24 V DC |
| Effekt | 150 W |
| Maksimalt strømforbrug | 7 A |
| Kapslingsklasse | IP44 |
| Driftstemperatur | −20 til +55 °C |
| Drift | Driftscyklus 50 %; det angiver ikke antal cyklusser i timen. |
| Strømforbrug i standby | 7,4 W |
| Beskyttelsesklasse | I |
| Tandhjul / endestop | Modul 4 / mekaniske |
| Styring for den angivne version | ZN6, DIP + trimmere + P1 |
| Drevets egenvægt | 7,7 kg |
