Drivsæt til skydeport op til 600 kg CAME BXV06AGS, 801MS-0180 (D)
| Produktets tilgængelighed: | inden for 3 dage | Vi afsender normalt varerne inden for 3 dage. |
|---|
inden for 3 dage
5.484,10 kr. inkl. moms
| Vægt |
|---|
| 12 kg |
Beskrivelse af produktet Drivsæt til skydeport op til 600 kg CAME BXV06AGS, 801MS-0180 (D)
CAME BXV06AGS-drev er beregnet til skydeporte en vægt på op til 600 kg og en fløjlængde på op til 18 m. Den har en elektromekanisk stopkontakt. Drevet er ikkereversibelt. Detaljerede tekniske egenskaber ». Download manual ».
CAME BXV06AGS med ZN7-styrekort er en motor til skydeporte med en 24 V DC-motor og mekaniske endestopkontakter. Nettilslutningen er 230 V AC. Den er beregnet til en portfløj på op til 600 kg og 18 m i længden. Vurder portens vægt, længde og modstand samlet; højere motorydelse erstatter ikke en let manuel gang.
Montering, nettilslutning og idriftsættelse skal udføres af en kvalificeret tekniker. Afbryd strømmen og eventuelle batterier, før der udføres arbejde på anlægget. Fotoceller og encoder erstatter ikke faste stop, beskyttelse af fareområder og kontrol af kræfterne på den færdigmonterede port.
Kontrollér motorens typeskilt, ZN7-styrekortet, H1-versionen og dens menu før montering. De tekniske data og tilslutninger nedenfor gælder for den beskrevne udførelse. Følgende indstillinger gælder for udførelsen med F28 = 60–100 %, F8 = 1/2 og U3 = 0/1. Hvis styrekortet har andre værdier eller stik, skal du bruge vejledningen til den konkrete udførelse; disse tre punkter fastlægger ikke firmwaren som helhed.

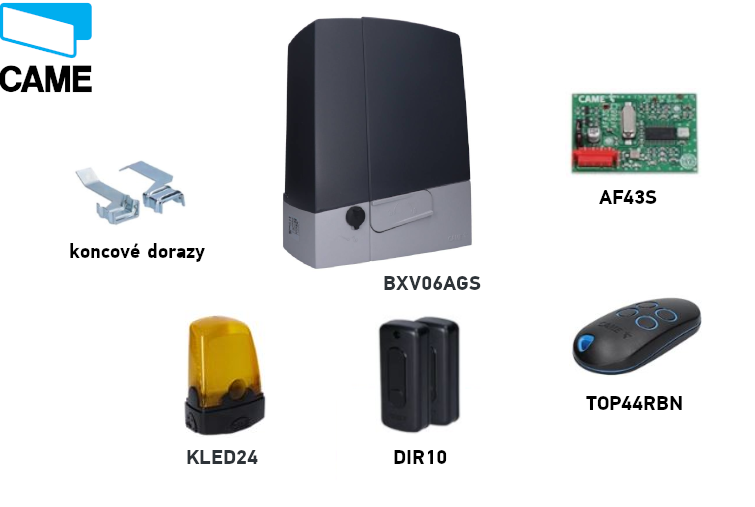

CAME BXV06AGS-sæt
Begge sæt indeholder motor, fjernbetjening, fotoceller, radiomodtager og signallampe. Kontrollér mærkningen på det medfølgende tilbehør, før du tilslutter det. Vælg yderligere dele, især tandstang og lokal betjening, ud fra den konkrete port.
| Egenskab | CAME BXV06AGS |
|---|---|
| Sæt |  CAME BXV06AGS, 801MS-0180 (D) |
| Maksimal vægt for portfløj | 600 kg |
| Maksimal længde for portfløj | 18 m |
| Net / motor | 230 V AC / 24 V DC |
| Effekt / kraft | 270 W / 600 N |
| Maksimal hastighed | 12 m/min |
| Valg af motor A1 | 2 – 600 kg |
| Styring i denne vejledning | ZN7, display og menu |
Angivelsen 18 eller 20 m beskriver portfløjens maksimale længde, ikke automatisk den frie passagebredde. Valg A1 ændrer ikke den fysiske motors bæreevne.
Tilbehør og tilslutningseksempler
Følgende eksempler gælder specifikt mærket udstyr. Brug det pågældende udstyrs egne klemmer og parametre ved andre typer; samme funktion eller frekvens bekræfter ikke i sig selv kompatibilitet.
| Komponent | Bekræftet eksempel / anvendelse |
|---|---|
| Fotoceller | CAME DIR10, 12/24 V AC/DC, rækkevidde 10 m; tilslutning og TS-test. |
| Signallampe | CAME KLED24, 24 V AC/DC, 2 W; udgang 10–E. |
| Radiomodtager | CAME AF43S, AF-stikmodul, 433,92 MHz; kontrollér kodningen sammen med U4. |
| Fjernbetjening | CAME TOP-432EE, fast kode, 433,92 MHz; eksempel til en kompatibel modtager. |
| Tandstang | Tandstænger, modul 4; frigang og fastgørelse. |
| Lokal betjening | Afbrydere, trykknapper og læsere; NO-styresignaler og NC-sikkerhedskontakter i henhold til klemoversigten. |
Montering af motoren
Når motoren er frikoblet, skal porten kunne bevæges let gennem hele kørselsvejen uden hældning, beskadigede hjul eller risiko for at hoppe ud af føringen. Kontrollér, at der er faste mekaniske stop i både åben og lukket position, at underlaget er stabilt, og at områder, hvor portfløjen kan klemme nogen, er beskyttet. Der må ikke stå vand i motorområdet, og motoren må ikke udsættes for direkte vandstråler. Hvis skydeporten har en indbygget gangdør, må motoriseret bevægelse kun kunne ske, når døren er sikkert låst.

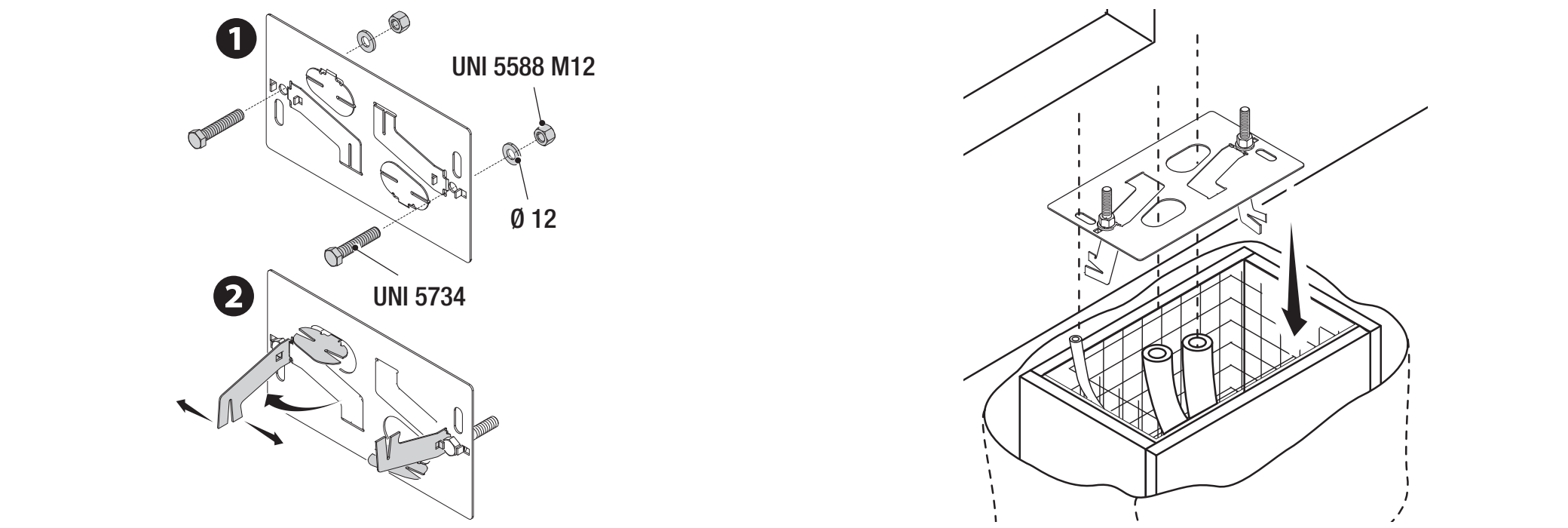

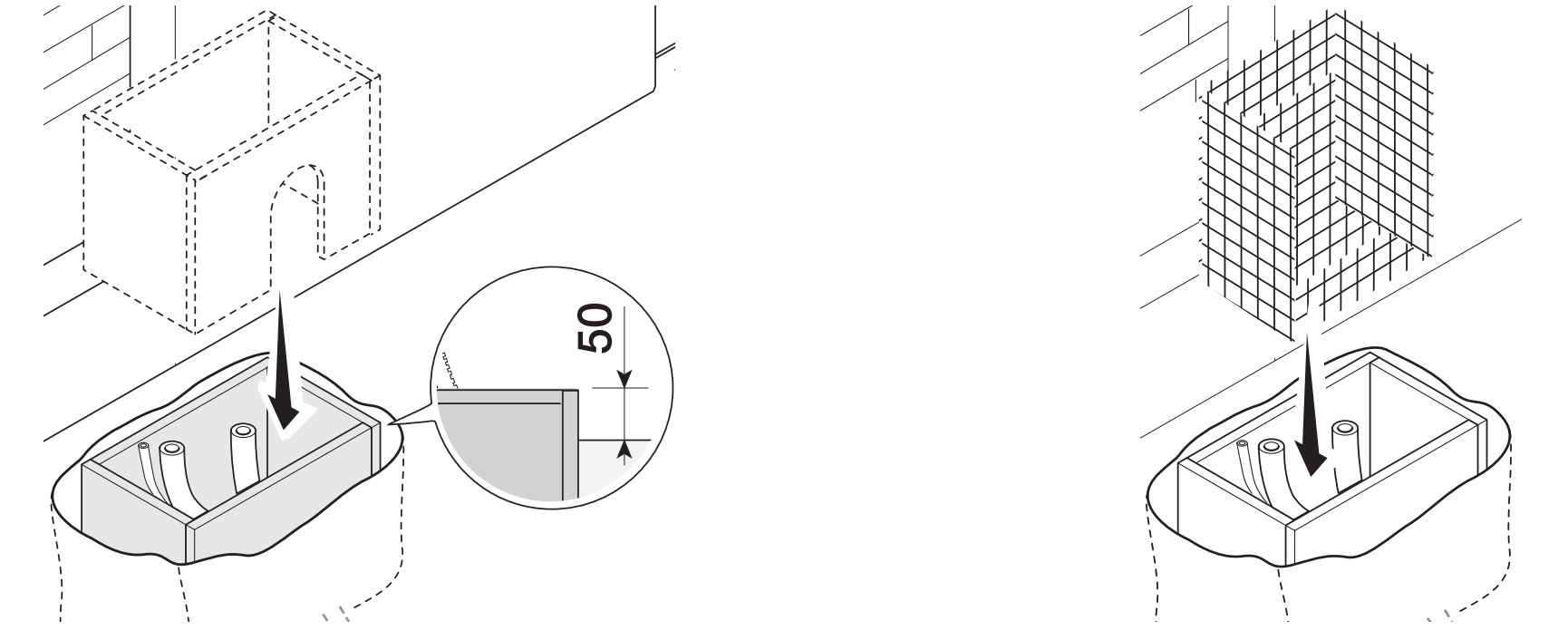

Fundament og ankerplade

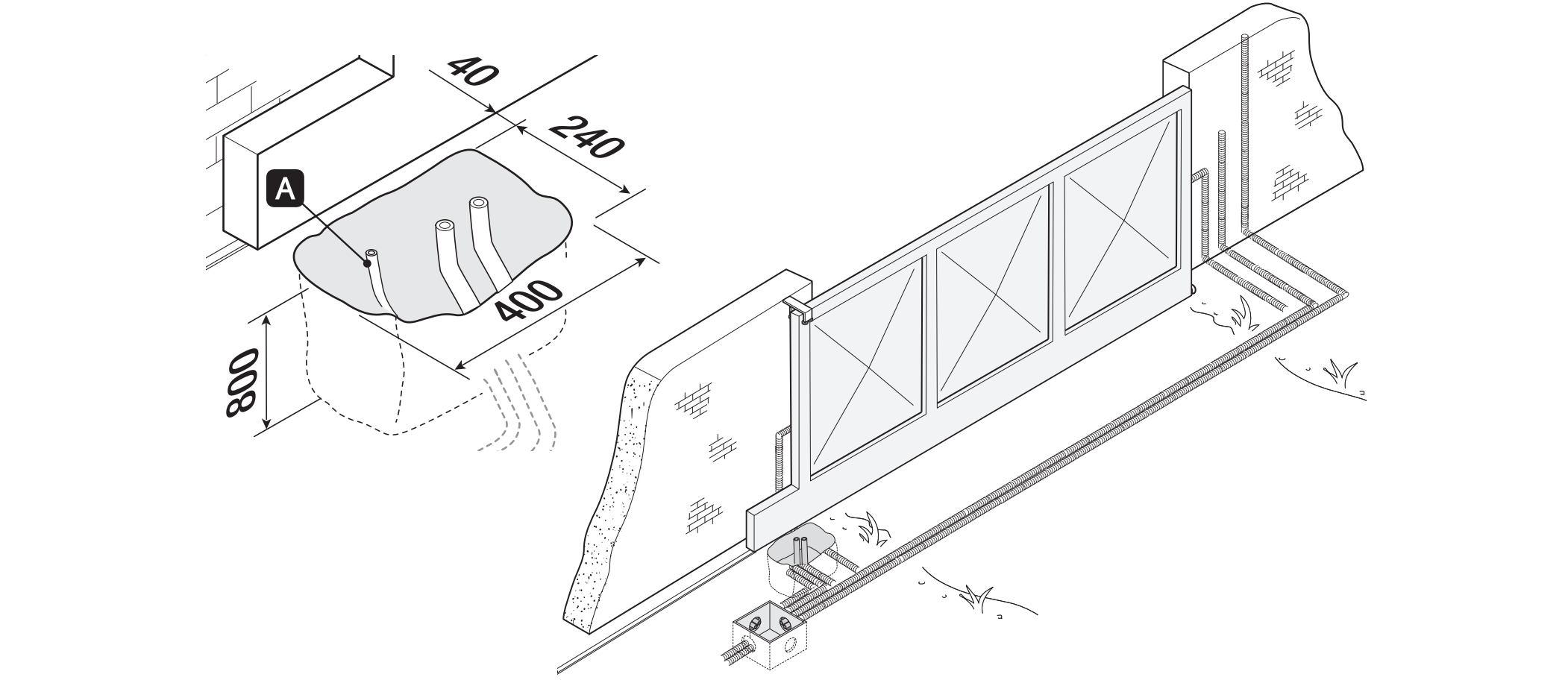

Et eksempel på installation har en udgravning på 400 × 240 mm og en dybde på 800 mm. Tilpas fundamentets størrelse til underlaget og den konkrete port. Forskallingen skal rage 50 mm op over terræn; brug armering og M12-ankre. Til forsyningskablet til motoren anbefales et tomrør på Ø 40 mm, til tilbehør Ø 25 mm og til en eventuel udløsningswire Ø 20 mm.

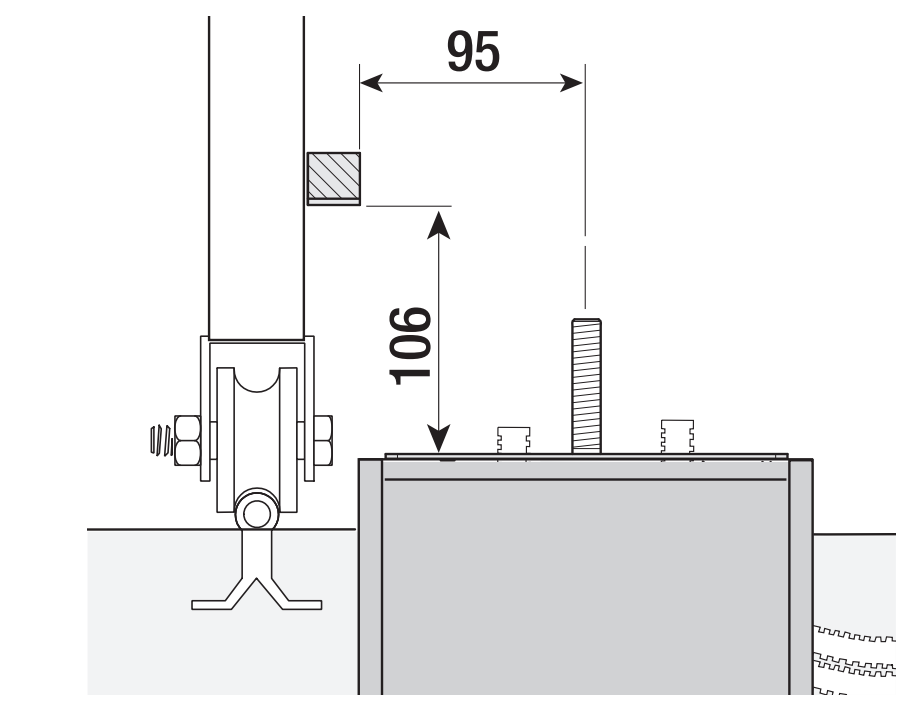

Placér ankerpladen vandret, før kablerne gennem hullerne i pladen, og lad ankerboltenes gevinddele rage op over overfladen. Lad betonen hærde i mindst 24 timer. Bestem pladens position i forhold til tandstangen ud fra tegningen: den vandrette afstand på 95 mm og højden på 106 mm gælder de markerede flader i snittet. Forveksl dem ikke med fundamentets mål.

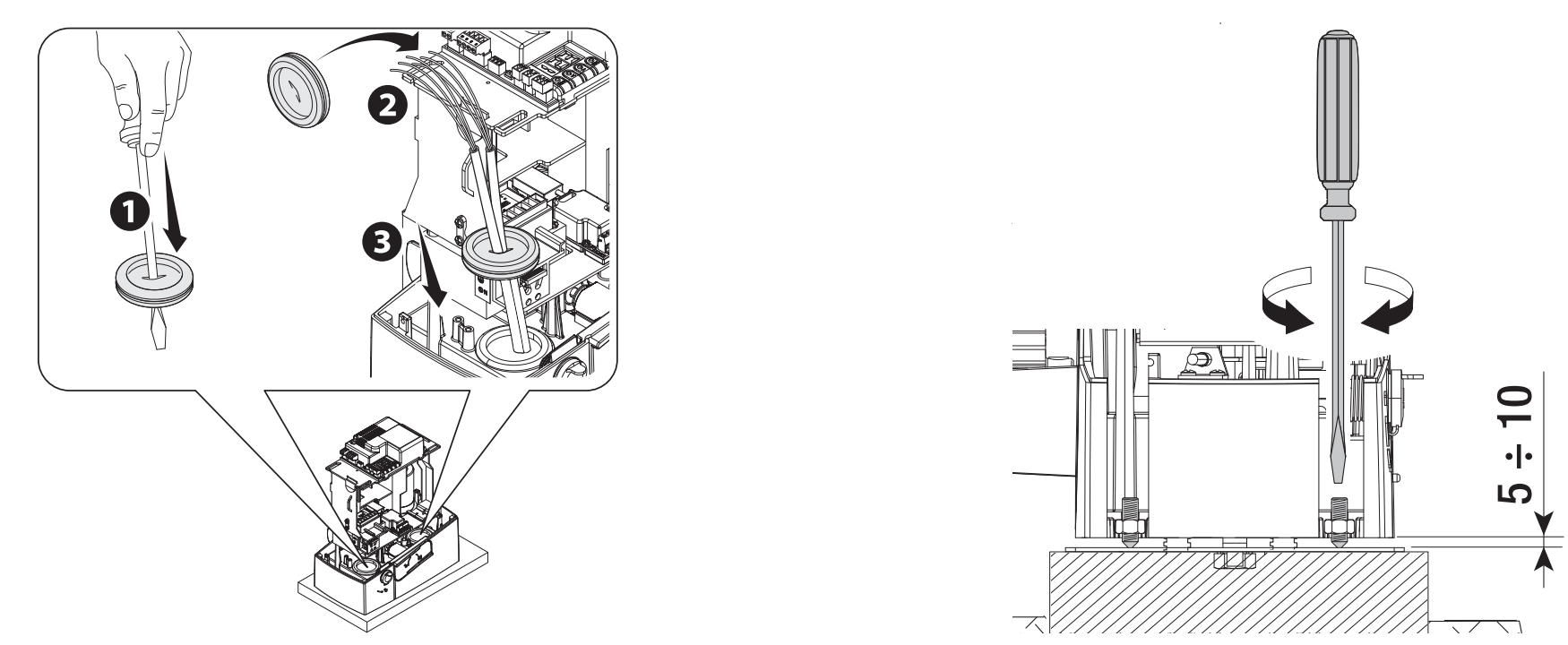

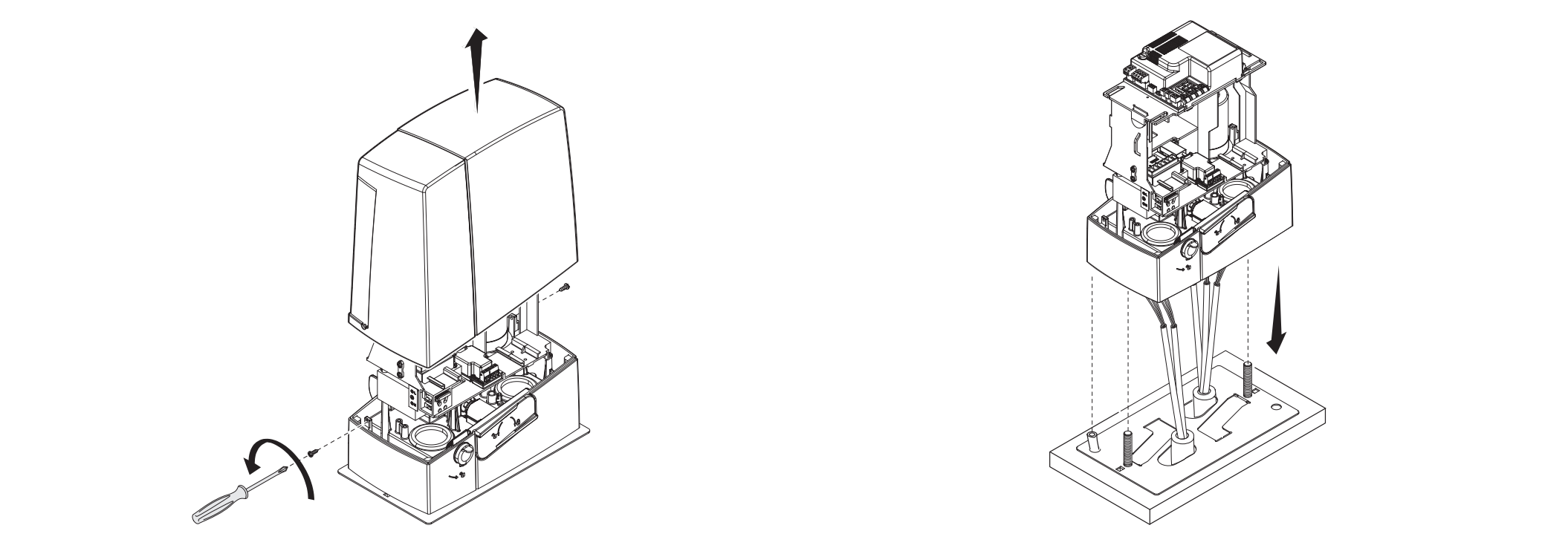

Montering og højdejustering
Tag dækslet af, og montér motoren på pladen. Kablerne skal føres ind under huset gennem korrekt monterede kabelgennemføringer. Løft motoren med gevindfødderne under justeringen 5–10 mm, så der er plads til at justere indgrebet.

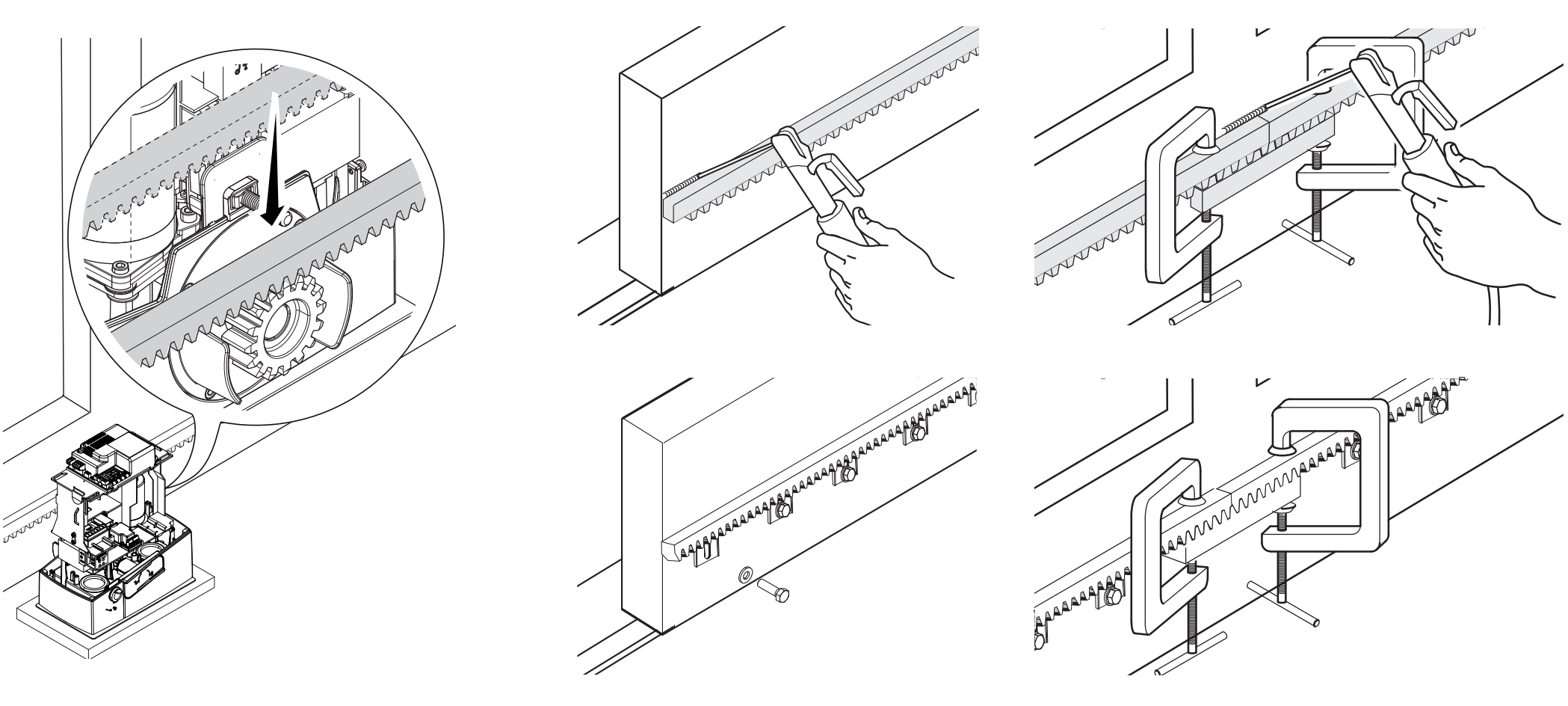

Tandstang og frigang i indgrebet
Frikobl motoren, og montér tandstangen, mens portfløjen bevæges manuelt. Når tandstangsdelene samles, skal du bruge et hjælpestykke under samlingen, så tænderne flugter jævnt. Efter monteringen indstilles drevets lodrette og vandrette position.

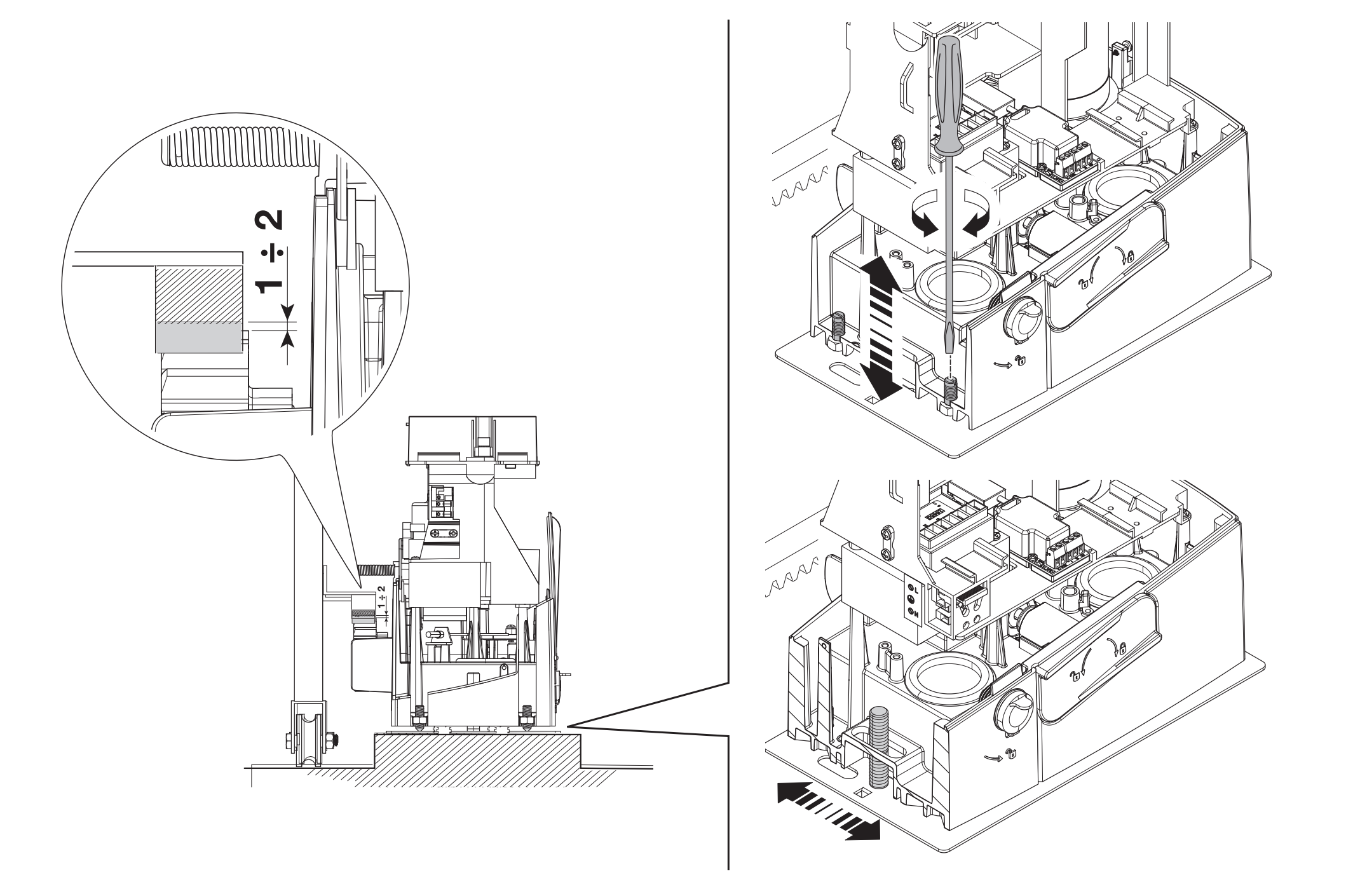

Lad der være 1–2 mm spillerum mellem tandstangen og tandhjulet. Portens vægt må ikke hvile på drevet. Kør manuelt gennem hele bevægelsesområdet, kontrollér indgrebet og tandstangens samlinger, og spænd først derefter møtrikker og skiver på ankerboltene.

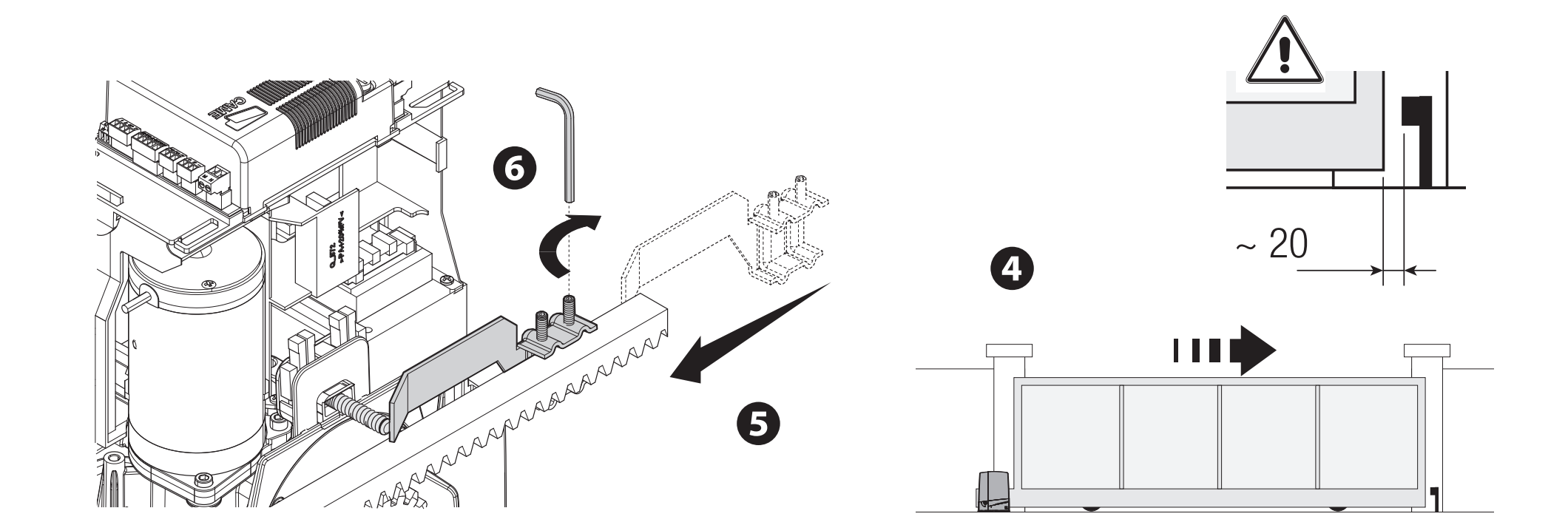

Mekaniske endestopkontakter

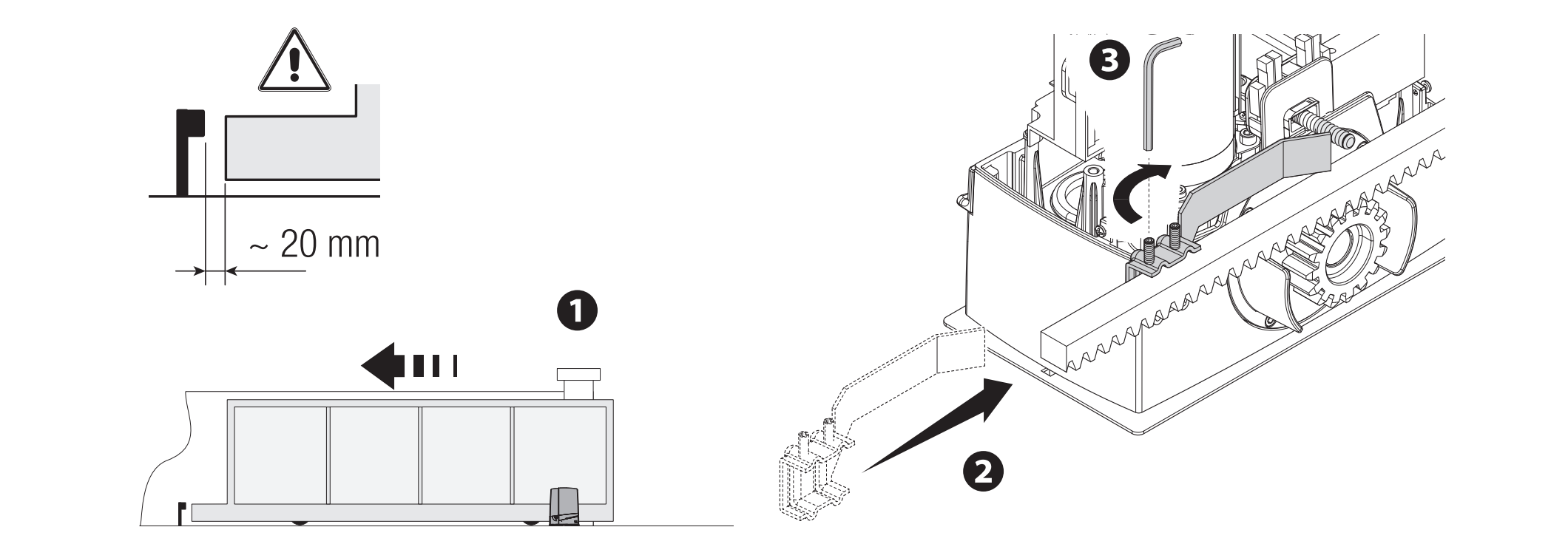

Flyt portbladet manuelt til åben position. Fastgør åbningsstopklodsen på tandstangen, så dens anslag pålideligt aktiverer fjeder-mikrokontakten. Indstil lukkestopklodsen på samme måde. Fastgør stopklodserne forsvarligt; portens faste mekaniske stop og drevets stopklods har forskellige funktioner.
I den viste installation skal der ved slutpositionen være cirka 20 mm til det faste stop. Kontrollér efterløbet ved den faktiske hastighed og belastning.
Kabelføring
| Tilslutning | Kabel / betingelse |
|---|---|
| 230 V AC-net, L/N/PE | 3G × 1,5 mm² op til 20 m; 3G × 2,5 mm² ved 20–30 m. |
| Betjeningselementer | Antal ledere afhænger af betjeningen; tværsnit 0,5 mm² til de angivne korte strækninger. |
| DIR10-fotoceller | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm². Overhold forbindelsen mellem TX og NC-kontakten. |
| Antenne | RG58, maks. 10 m; anbefalet længde op til 5 m. |
| RSE / CRP | UTP CAT 5; separat seriel forbindelse, ikke motorstrømforsyning. |
Antallet af ledere skal dække hele det valgte diagram. Ved længere kabeltræk, samtidige forbrugere eller andet tilbehør skal teknikeren beregne tværsnittet ud fra strømstyrke og spændingsfald. Beskyt kablerne mod skader og kontakt med motoren eller transformeren; før netledningen og lavspændingskredsløbene hensigtsmæssigt adskilt.
Manuel frigørelse ved strømsvigt

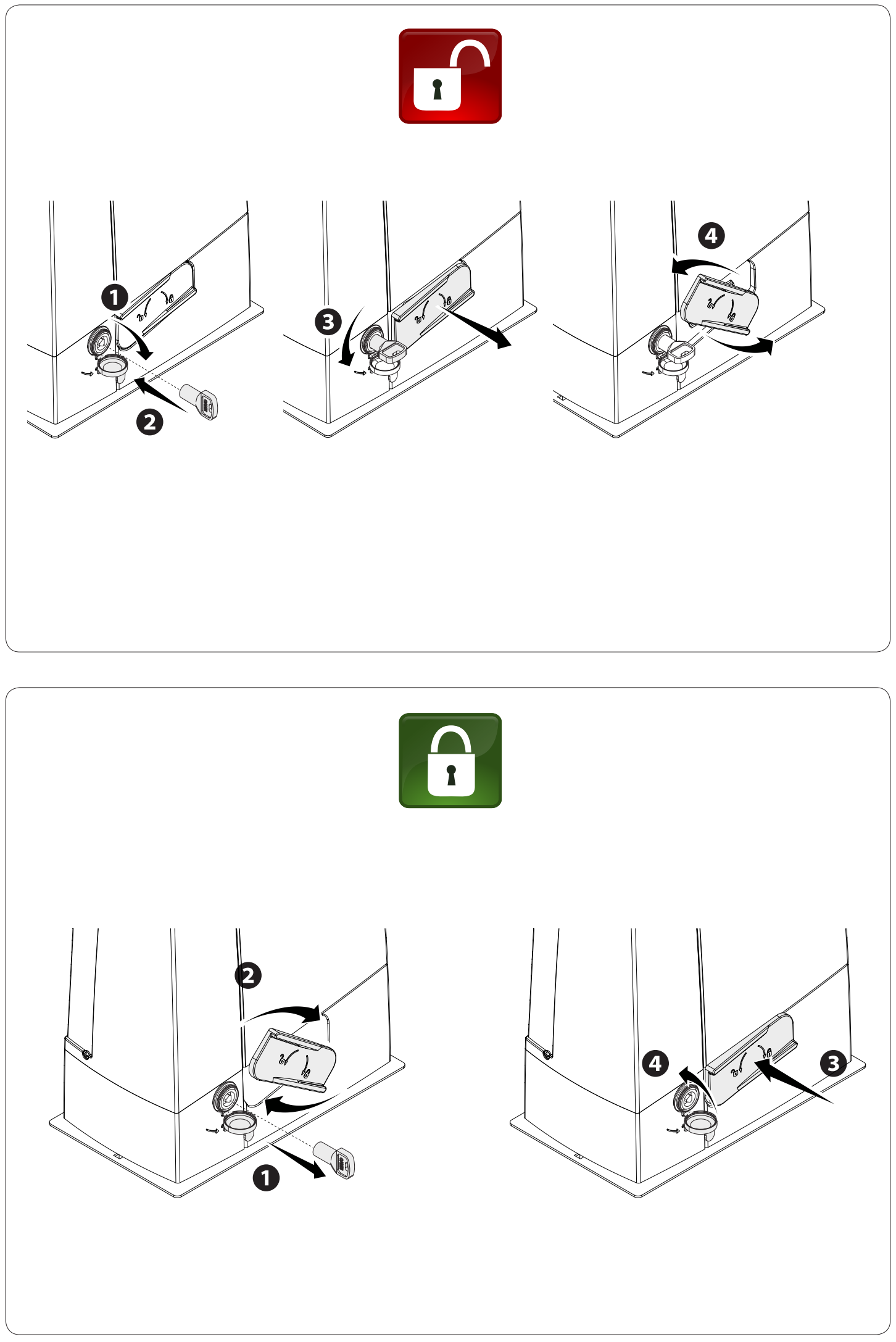

Afbryd strømmen, og sikr portbladet, før det flyttes manuelt. Frigørelse af en beskadiget eller ubalanceret port kan medføre ukontrolleret bevægelse.
- Sæt nøglen i låsen, og drej den i pilens retning på illustrationen.
- Træk i frigørelseshåndtaget, og åbn det som vist på illustrationen.
- Flyt porten manuelt og kontrolleret, uden personer i bevægelsesområdet.
- Når mekanismen låses igen, skal håndtaget sættes tilbage i udgangspositionen, og mekanismen låses. Kontrollér, at drevet er låst, før du sender en motorkommando.

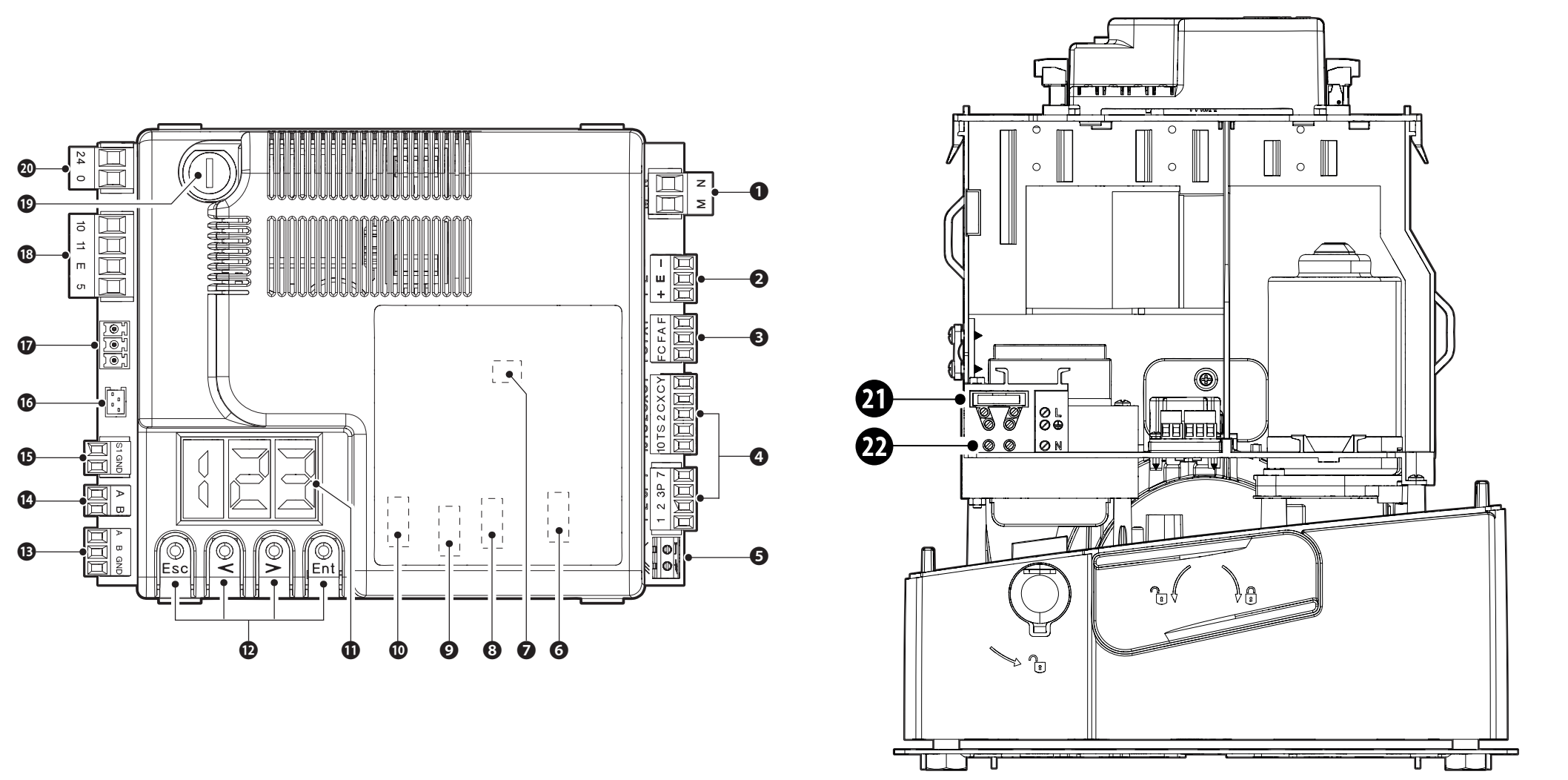

Orientering på ZN7-styrekortet

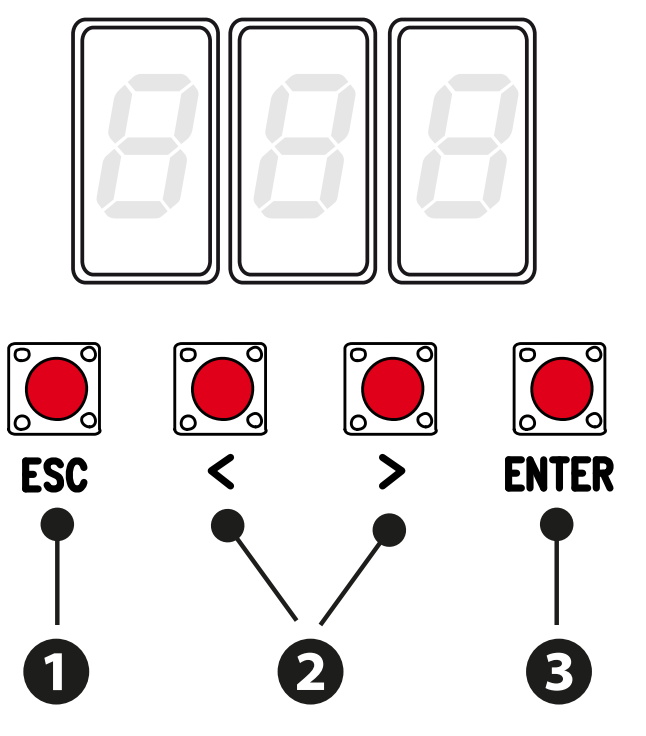

ZN7 har et display og knapperne ESC, pile og ENTER. Indstillinger, tider og brugere administreres via menuen. Stikkene AF, Memory Roll, R700/R800, RSE og RIOCN8WS har hver deres funktion; kortet må kun indsættes eller tages ud, når både netforsyning og batterier er afbrudt.
| Figurnummer | Komponent |
|---|---|
| 1 / 2 / 3 | Motor / encoder / endestopkontakter |
| 4 / 5 / 6 | Kommandoer og sikkerhed / antenne / AF |
| 7 / 8 / 9 / 10 | Memory Roll / R700 eller R800 / RSE / RIOCN8WS |
| 11 / 12 | Display / programmeringsknapper |
| 13 / 14 / 15 | A–B–GND seriel forbindelse / A–B tastatur / S1–GND transponder |
| 16 / 17 / 18 | GSM-modul / RGP1 / tilbehør og lys |
| 19 / 20 / 21 / 22 | Tilbehørssikring / kortindgang / netsikring / nettilslutning |
Klemmer og strømforsyning på ZN7
| Klemmer | Anvendelse / spænding / polaritet |
|---|---|
| L / N / PE | 230 V AC-net, 50/60 Hz til BXV06AGS. PE er beskyttelsesleder; AC har ingen +/−. |

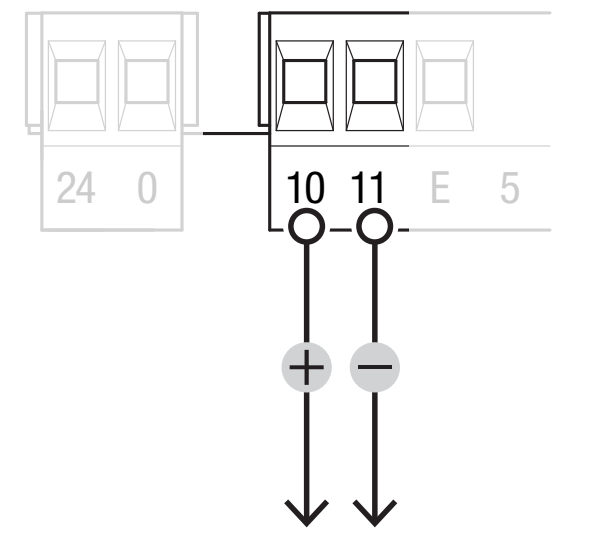

| 10 / 11 | Tilbehør: normalt 24 V AC, ved batteridrift 24 V DC, samlet strømforbrug maks. 40 W. Ved DC 10 = plus (+), 11 = minus (−); ved AC er der ingen polaritet. |
| 10 / E | Blinklys eller cykluslys, 24 V AC/DC, maks. 25 W. Ved DC er 10 den fælles positive pol, og E er den koblede udgang. |
| 10 / 5 | Portstatussignal, 24 V AC/DC, maks. 3 W. Ved DC er 10 den fælles positive pol, og 5 er den koblede udgang; ikke til kontinuerlig strømforsyning. |
| 24 / 0 | Intern strømforsyning til kortet fra strømforsyningsdelen; må ikke tilsluttes som tilbehørsudgang eller som ekstern batteriindgang. |
| M / N | 24 V DC-motor; behold ledningsføringen for den korrekte installation. Ikke 230 V-forsyning. |
| + / E / − | Encoder: strømforsyning +/− og signal E; ikke en universel tilbehørsudgang. |
| F / FA, F / FC | F fælles, FA åbning, FC lukning; NC-endekontakter uden polaritet. |
| A / B / GND – RSE | Serielt interface med RSE-kort; må ikke forveksles med tastaturets A/B. |

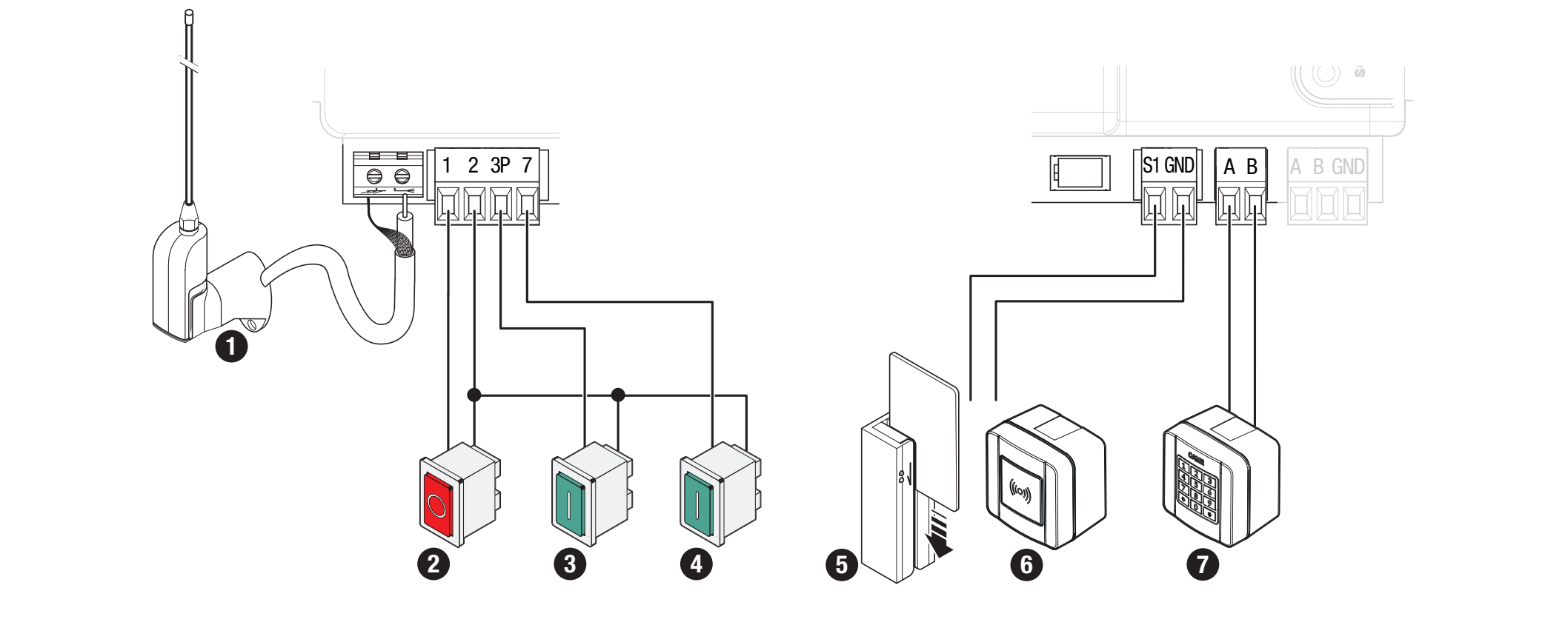

Kommandoer og sikkerhedskontakter
| Klemmer | Kontakt / funktion |
|---|---|
| 1–2 | NC STOP; aktivér F1 = ON, hvis den er tilsluttet. Fabriksindstilling F1 = OFF. Ingen polaritet. |
| 2–7 | NO-kommando; funktionen vælges med F7. Potentialfri kontakt uden polaritet. |
| 2–3P | NO delvis eller fuld åbning afhængigt af F8. Potentialfri kontakt uden polaritet. |
| 2–CX / 2–CY | NC-sikkerhedsindgange; indstil F2/F3. Uden polaritet. |
| 10 / TS | Testet strømforsyning til fotocellerne i henhold til diagrammet; aktivér ikke F5 uden korrekt tilslutning. |
| A–B / R800 | Kodetastatur med dekoderkort R800, F14 = 1. |
| S1–GND / R700 | Transponder eller læser med R700, F14 = 0. |
| Antenne / AF | RG58 og et radiokort til indstik med korrekt frekvens/kodning. |

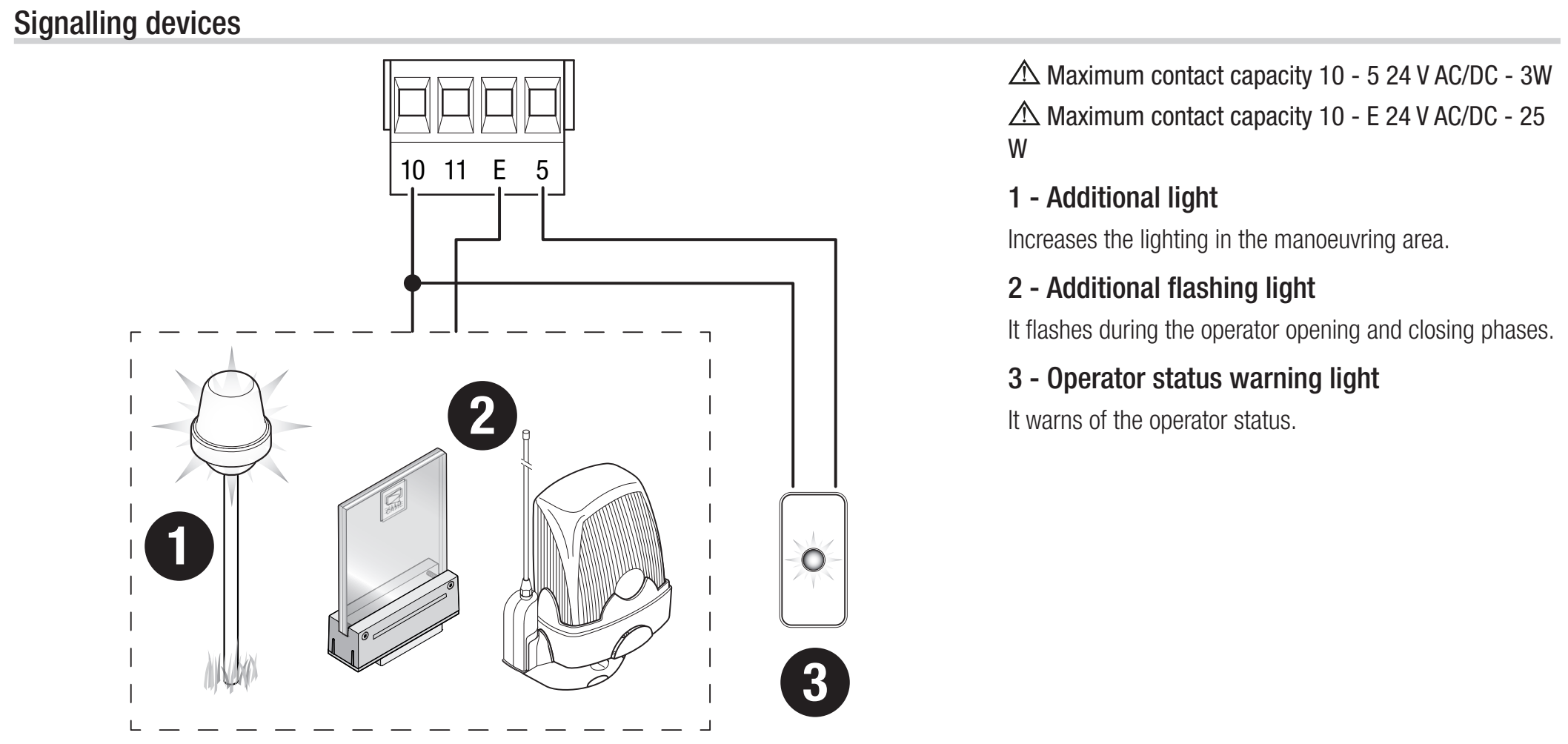

Blinklys og statusindikering

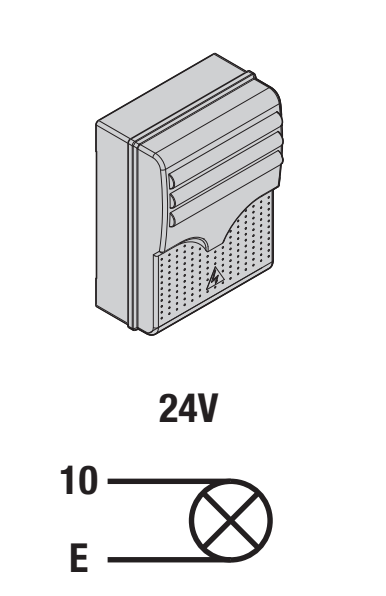

KLED24, 24 V AC/DC og 2 W, tilsluttes til 10–E; indstil F18 = 0. KLED24 har ikke en separat mærket +/−-forsyning. Ved AC er der ingen jævnstrømspolaritet; ved DC er 10 kortets positive fællesudgang. Tilslut ikke et 230 V-blinklys til denne 24 V-udgang.
Udgangen 10–5 er til en lille statusindikering, maks. 3 W, med indstillingen F10. Cykluslystilstanden F18 = 1 kræver en tid for automatisk lukning; lyset forbliver tændt fra åbning til fuldstændig lukning, inklusive ventetiden.

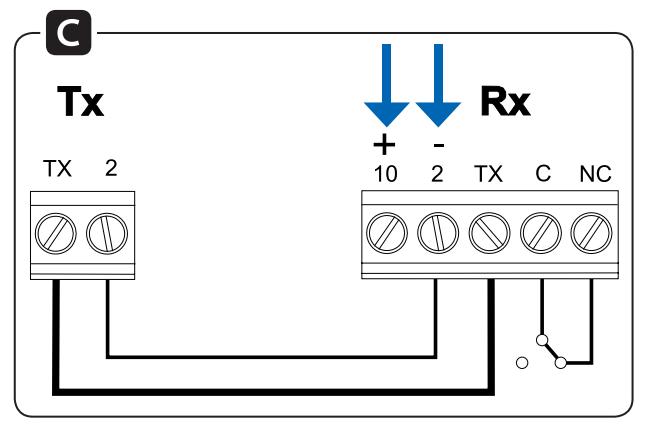

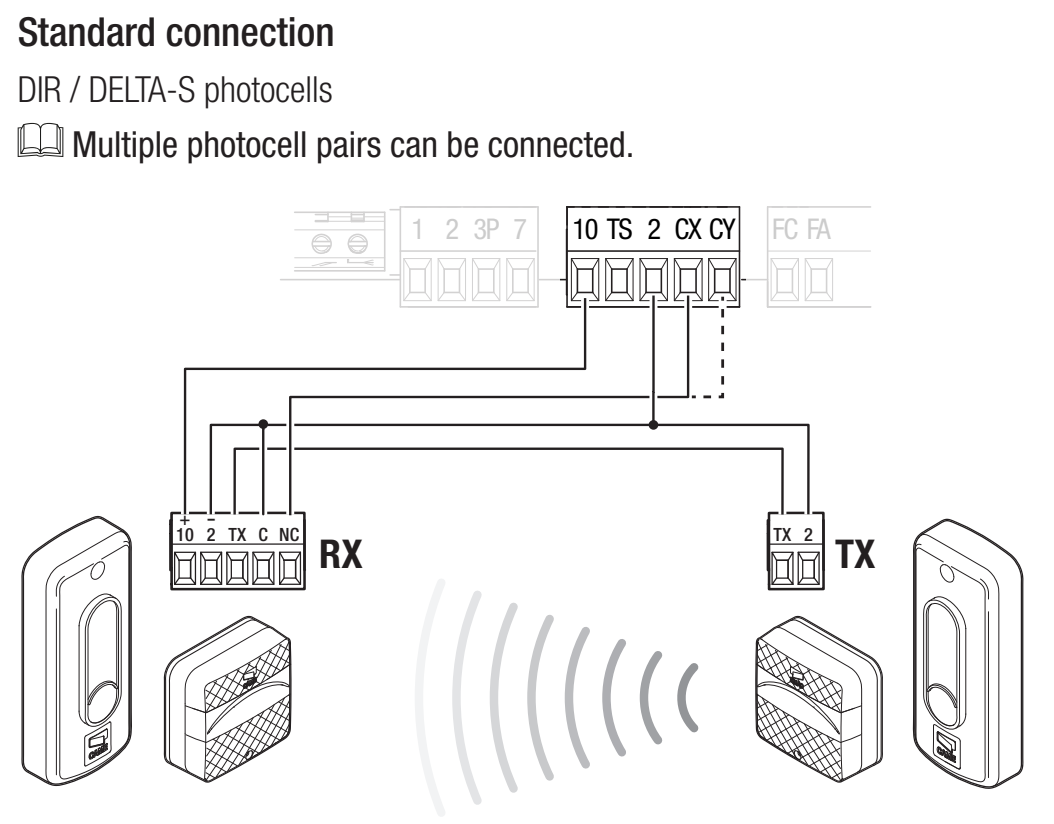

Fotoceller og sikkerhedstest

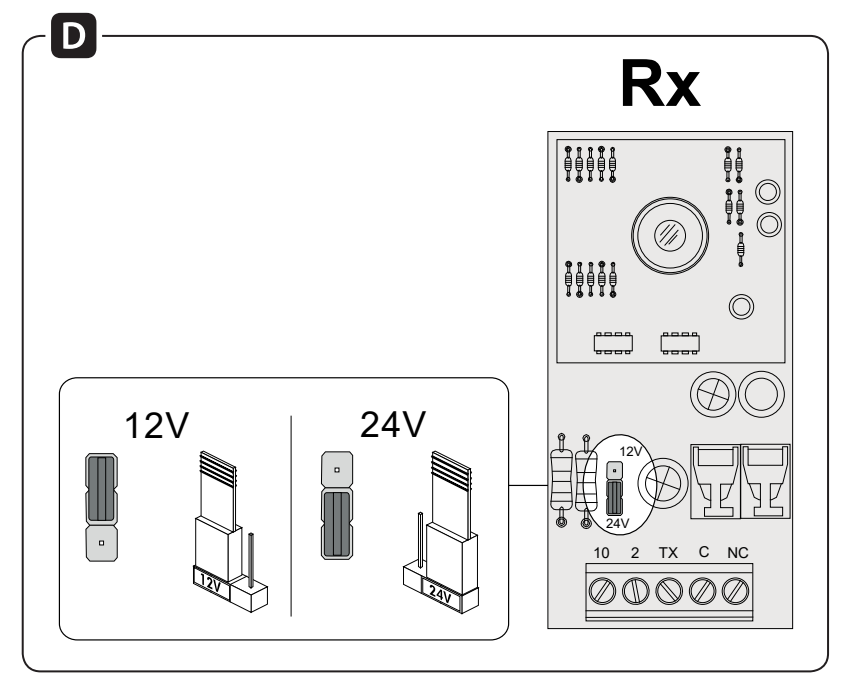

CAME DIR10 består af en sender TX og en modtager RX med en rækkevidde på 10 m. Indstil modtagerens jumper til 24 V. Strømforbruget for parret er 60 mA ved 24 V AC. RX har strømforsyning mærket 10 (+), 2 (−); TX har klemmerne TX og 2; producenten angiver ikke separat +/−-mærkning ved disse i dette diagram. Ved vekselstrømsforsyning gælder jævnstrømspolaritet ikke. TX-udgangen indgår i synkroniseringen; forbind RX TX med TX TX som vist i diagrammet, og erstat ikke denne forbindelse med en direkte forsyning fra kortets klemme 10.
| Fotocellens klemme | Standardtilslutning | Tilslutning med test |
|---|---|---|
| RX 10 (+) | Kort 10 | Kort 10 |
| RX 2 (−) og RX C | Kort 2 | Kort 2 |
| RX TX ↔ TX TX | Forbind TX mellem modtageren og senderen | Samme forbindelse |
| TX 2 | Kort 2 | Kort TS |
| RX NC | Kort CX | Kort CX |
Kontakten C–NC er en potentialfri sikkerhedskontakt. Den har hverken plus eller minus. Tilslutning af strømforsyning og kontakt er to forskellige kredsløb. Ved DC er 10 den positive pol; RX 2's negative udgang er i netop dette diagram forbundet med kortets fælles klemme 2. Forveksl ikke klemme 2 med forsyningsklemme 11.
Ved tilslutning til CX indstilles F2 = C1. Ved tilslutning til CY vælges den tilsvarende reaktion via F3. C1 åbner igen under lukning, C2 lukker igen under åbning, C3 stopper og lukker derefter automatisk og kræver F19; C4 venter på, at forhindringen fjernes, og genoptager derefter bevægelsen.

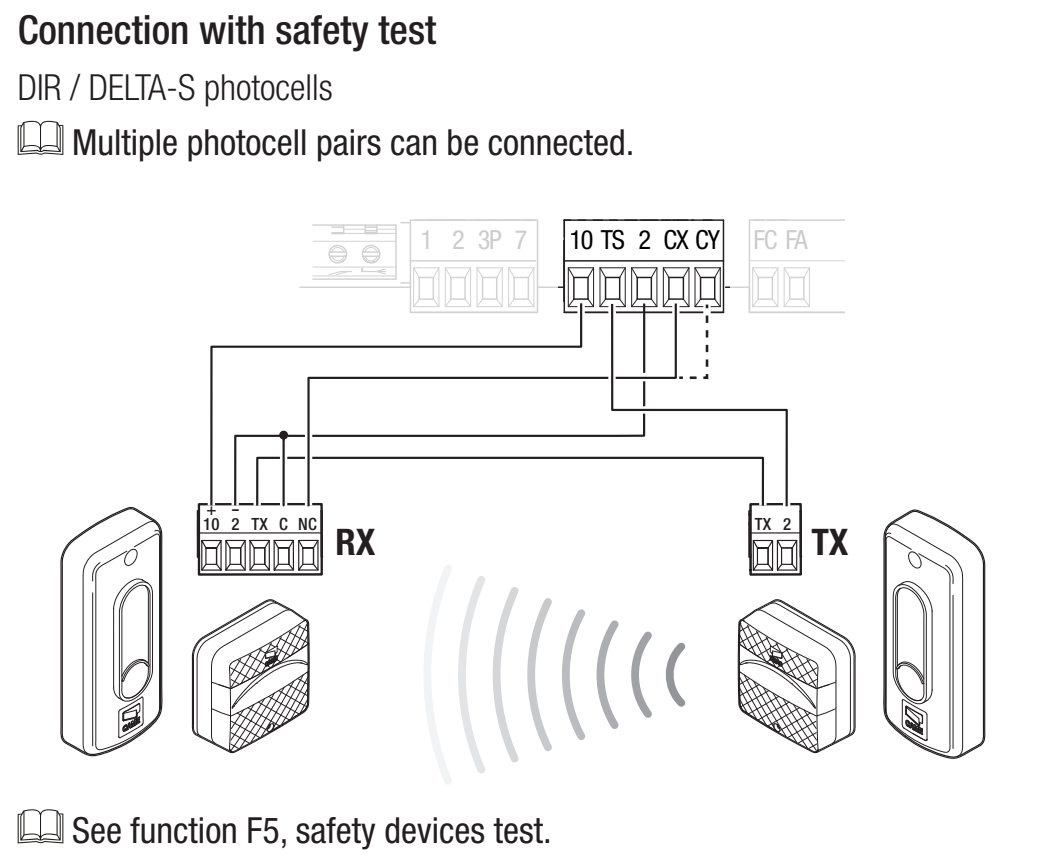

Tilslutning af test via TS
Ved testen flyttes TX 2 til TS, mens RX 2 og RX C forbliver på kortets klemme 2. Forbindelsen mellem senderens og modtagerens TX forbliver uændret. Ændr først tilslutningen, mens strømmen er afbrudt, og aktivér først derefter testen.
Indstil F5 = 1 for CX, 2 for CY eller 4 for både CX og CY. Ved fejl i testen vises E4, og drevet udfører ikke kommandoen. Funktionen bruges sammen med aktive sikkerhedsindgange.
Efter tilslutningen skal du teste ved at afbryde strålen under den relevante bevægelse og derefter frigive den igen. Omgå ikke sikkerhedsindgangen permanent som løsning på en fejl.
Sikkerhedskanter
Tilslut NC-kontaktkanten mellem 2 og CX eller CY, og vælg C7 – genåbning under lukning, eller C8 – genlukning under åbning. Den potentialfri kontakt har ingen polaritet. Tilslut ikke en resistiv kant som en almindelig NC-kontakt; den skal have en passende grænseflade til den konkrete styring.
Første opstart af ZN7
- Kontrollér fri bevægelse, tandstang, faste og elektriske endestop, at drevet er låst, samt tilslutning og beskyttelse af farlige områder.
- Tænd for strømmen, og kontrollér displayet. Indstil A1 = 2 for motorer på op til 600 kg, F54 efter retning og F1 efter den tilsluttede STOP.
- Indstil F2/F3 for de tilsluttede sikkerhedsanordninger og eventuel test F5. Lad ubrugte indgange være deaktiverede. Ved indlæring skal F11 = ON.
- Udfør A3 – indlæring af kørselsstrækningen.
- Indstil driftsparametre og brugere, og test hele cyklussen, delvis åbning, hvert sikkerhedselement, blinklyset og funktionen efter strømafbrydelse.
Den første normale manøvre efter tilslutning af strømmen er åbning; vent, indtil den er afsluttet. A3-kalibreringen har sin egen sekvens. Ved usædvanlig støj, vibrationer eller forkert retning skal du straks stoppe med ESC/STOP og afhjælpe årsagen.

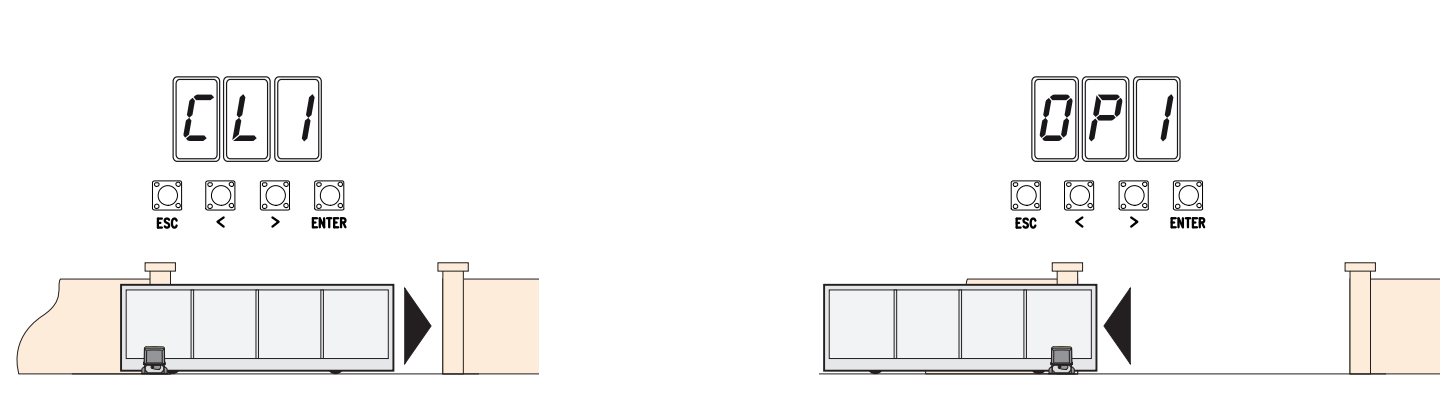

A3 – automatisk indlæring af kørselsstrækningen
Forudsætninger: Korrekt A1 og F54, STOP indstillet, encoder aktiv, endestop korrekt indstillet og faste stop monteret. Flyt portbladet manuelt cirka halvvejs, og lås drevet igen. Området skal holdes frit.
Under kalibreringen er sikkerhedsanordningerne deaktiveret, bortset fra stop med ESC-knappen. En tekniker skal overvåge hele bevægelsen og forhindre personer i at komme ind i bevægelsesbanen.
- Tryk på ENTER, vælg A3 med piletasterne, og bekræft med ENTER.
- Vælg ON, og bekræft med ENTER.
- Drevet lukker først helt til endepositionen; displayet viser CL1.
- Derefter åbner det helt til endepositionen; displayet viser OP1.
- Når det er færdigt, skal du kontrollere hele bevægelsen og sikkerhedsanordningerne. Ved E1/E2 skal du først afhjælpe årsagen i henhold til diagnostik; gentag ikke indlæringen ved en mekanisk fejl.
Programmering via displayet
Programmer, når drevet står stille. ENTER åbner menuen og bekræfter valget; pile </> vælger et punkt eller ændrer en værdi. Tryk på ENTER efter ændringen for at bekræfte. ESC annullerer en ubekræftet ændring, går tilbage eller forlader menuen. Under normal drift stopper ESC drevet; pilene muliggør testkørsel.
Fabriksindstillingerne for det angivne menupunkt er markeret med fed. Tilbehørsfunktioner vises kun, når det nødvendige kort er installeret, eller den tilhørende funktion er aktiv. Notér de aktuelle indstillinger, før du ændrer dem. Et lavere følsomhedstal for F34/F35 betyder højere følsomhed; efter ændring af hastighed, moment eller følsomhed skal kræfter og beskyttelsesfunktioner kontrolleres.
Funktioner F
Brugere og system U / A / H
Parring og sletning af fjernbetjeninger
ZN7-hukommelsen har plads til 250 brugere. Modtageren skal være monteret i AF og passe til senderens frekvens og kodning. Et eksempel på fast kode ved 433,92 MHz er TOP-432EE med AF43S. U4 kan begrænse, hvilke kodninger der modtages; samme frekvens er ikke nok i sig selv.
- Vælg funktion i U1: 1 trinvis, 2 sekventiel, 3 kun åbning eller 4 delvis åbning.
- Bekræft med ENTER, og send koden ved at trykke på den valgte knap på fjernbetjeningen.
- Gentag proceduren for den næste bruger. Notér lagernumrene og de tilknyttede kommandoer, og afprøv derefter den faktiske funktion.
Slet en enkelt bruger via U2: Vælg ON, vælg nummeret med piletasterne, eller aktivér den relevante gemte sender, og bekræft med ENTER. CLr på displayet bekræfter sletningen. U3 = 1 sletter alle brugere.
U4 = 2 (Rolling Code) eller 3 (TWIN) sletter tidligere gemte sendere med en anden kodning. Kontrollér systemet, H1-versionen og registreringen af fjernbetjeninger før ændringen; brug ikke denne ændring som et forsøg på at løse en modtagerfejl.
Sikkerhedskopiering via Memory Roll
- Afbryd strømmen og eventuelle batterier, og sæt Memory Roll i det tilhørende stik.
- Tilslut strømmen; brug F50 = 1 for at gemme data og F51 = 1 for at indlæse dem. Indlæsning erstatter kortets data med de gemte data.
- Når processen er færdig, skal du afbryde strømmen igen og tage hukommelseskortet ud.
- Efter indlæsning skal du kontrollere model, retning, sikkerhedsanordninger og alle kommandoer. Denne ZN7 har et Memory Roll-stik; brug ikke en USB-port, der ikke findes.

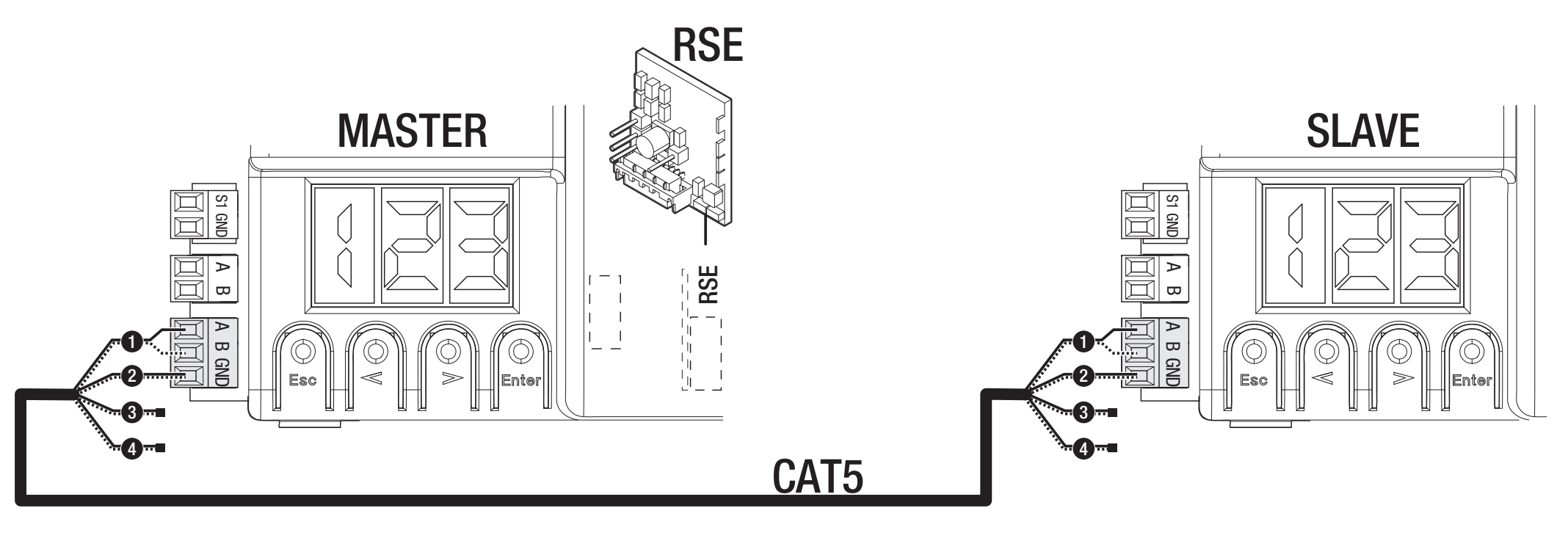

Sammenkobling af to drev
Der skal bruges et RSE-kort i hvert styrekort og en CAT 5-forbindelse via A–B–GND som vist på tegningen. Tilslut betjenings- og sikkerhedsanordninger til MASTER-kortet. Indstil F49 = 1, retning F54 og parameteroverførsel F52 på dette kort. Gem brugerne på MASTER; delvis åbning og trinvis kommando fungerer som vist i det fælles system.
Trådløs sikkerhed med RIO
RIOCN8WS bruger et separat RIO-stik. F65/F66 indstiller to trådløse sikkerhedskanter, og F67/F68 indstiller to fotocellekanaler. Kontrollér den faktiske betegnelse for komponent og kanal på displayet. Den trådløse sikkerhedstest er stadig aktiv; fejl E17 ved tab af forbindelse eller manglende konfiguration E18 skal afhjælpes, før driften genoptages.
A4 – nulstilling af parametre
Notér H1-version, indstillinger og brugere før nulstilling; hvis du har Memory Roll, skal du gemme dataene. Vælg ON i A4, og bekræft med ENTER. For den her beskrevne udførelse gendannes fabriksindstillingerne, og den indlærte kørebane slettes.
Efter nulstilling skal du indstille A1, F54, F1 og sikkerhedsindgangene igen og udføre indlæring via A3. Kontrollér sikkerhedsanordningerne, før normal drift genoptages. Sletning af brugere er en separat funktion, U3. På et styrekort med en anden menu kan A4 have et andet omfang for gendannelse; følg anvisningerne for den konkrete udførelse.
Diagnostik via displayet
| Kode | Betydning / kontrol |
|---|---|
| E1 | Kalibreringsfejl. Kontrollér A3, mekanikken, retningen og endestopkontakterne. |
| E2 | Indstillingsfejl. Kontrollér model A1, retning F54 og at indlæringen er fuldført. |
| E3 | Encoderfejl. Kontrollér stikket +/E/− og ledningerne, mens strømmen er afbrudt; udfør indlæring efter reparationen. |
| E4 | Fejl ved sikkerhedstesten. Kontrollér TX på TS, strømforsyning, NC og F5. |
| E7 | Driftstiden er overskredet. Kontrollér modstand, endestop og at bevægelsen fuldføres. |
| E9 | Forhindring ved lukning. Fjern den faktiske forhindring; kontrollér tandstangen og følsomheden. |
| E10 | Forhindring ved åbning. Kontrollér køresporet og at kræfterne er indstillet korrekt. |
| E11 | For mange forhindringer efter hinanden. Afhjælp det mekaniske problem eller årsagen til, at sikkerhedsanordningen aktiveres. |
| E13 | Begge endestopkontakter er åbne. Kontrollér FA/FC/F og aktiveringsendestoppene. |
| E14 | Fejl i seriel kommunikation. Kontrollér RSE, CAT 5 og konfigurationen. |
| E15 | Inkompatibel sender. Kontrollér AF, frekvensen og U4. |
| E17 | Kommunikationsfejl i det trådløse system. Kontrollér RIO, enhederne og interferens. |
| E18 | Det trådløse system er ikke konfigureret. Kontrollér RIO og de relevante F65–F68. |
Hvis porten ikke bevæger sig, skal du kontrollere strømforsyningen, at drevet er frigjort, STOP og aktive sikkerhedsindgange, en knap, der sidder fast, samt senderens batteri. Hvis porten åbner, men ikke lukker, skal du kontrollere fotocellerne og deres NC-kontakt. Sikkerhedsfejl må ikke omgås med en permanent jumper.
Sikringer til ZN7 ved 230 V
| Kredsløb | Hurtigsikring |
|---|---|
| Netforsyning LINE | 1,6 A-F |
| Tilbehør | 2 A-F |
Kontrollér sikringerne, når strømmen og batterierne er afbrudt. Udskift kun med en sikring af samme værdi og type; fjern først årsagen til kortslutningen eller overbelastningen.
Vedligeholdelse og service
Kontrollér regelmæssigt, at køresporet og tandstangen er rene, at porten kan bevæges let manuelt, at drevet er fastgjort, og at aktiveringsendestop, kabler, frikobling og alle sikkerhedsanordninger fungerer. Afbryd både netforsyningen og batteribackuppen før rengøring og indgreb. Stop driften, og afhjælp årsagen ved skader, usædvanlig støj eller vibrationer.
Indstil moment A6 og følsomhed F34/F35 efter den faktiske mekanik; skjul ikke modstand eller fejl ved at øge momentet. Kontrollér hele bevægelsen, kræfterne og sikkerhedsanordningerne efter justering eller service. Notér H1, antal manøvrer A5 og reparationer i servicejournalen. Udlever vejledningerne for hele anlægget til brugeren, og vis, hvordan drevet frikobles manuelt. Aflevér elektronik og batterier på et dertil indrettet indsamlingssted, når de kasseres.
Tekniske specifikationer for CAME BXV06AGS
| Parameter | Værdi |
|---|---|
| Maksimal vægt af portblad | 600 kg |
| Maksimal længde af portblad | 18 m |
| Netforsyning til drevet | 230 V AC, 50/60 Hz |
| Motorforsyning | 24 V DC |
| Effekt | 270 W |
| Skubbekraft | 600 N |
| Maksimal kørehastighed | 12 m/min |
| Maksimal strøm – værdi fra producentens tekniske datablad | 11 A |
| Beskyttelsesgrad | IP44 |
| Driftstemperatur | −20 til +55 °C |
| Drift | Intensiv drift; der er ikke tale om et fast antal cyklusser pr. time. |
| Arbejdstid | 180 s |
| Strømforbrug i standby | 5,5 W |
| Beskyttelsesklasse | I |
| Tandhjul / endestop | Modul 4 / mekaniske |
| Kabinetfarve | Grå RAL 7024 |
| Styring i denne vejledning | ZN7, display og ESC/pile/ENTER |
| Indstilling A1 | 2–600 kg |

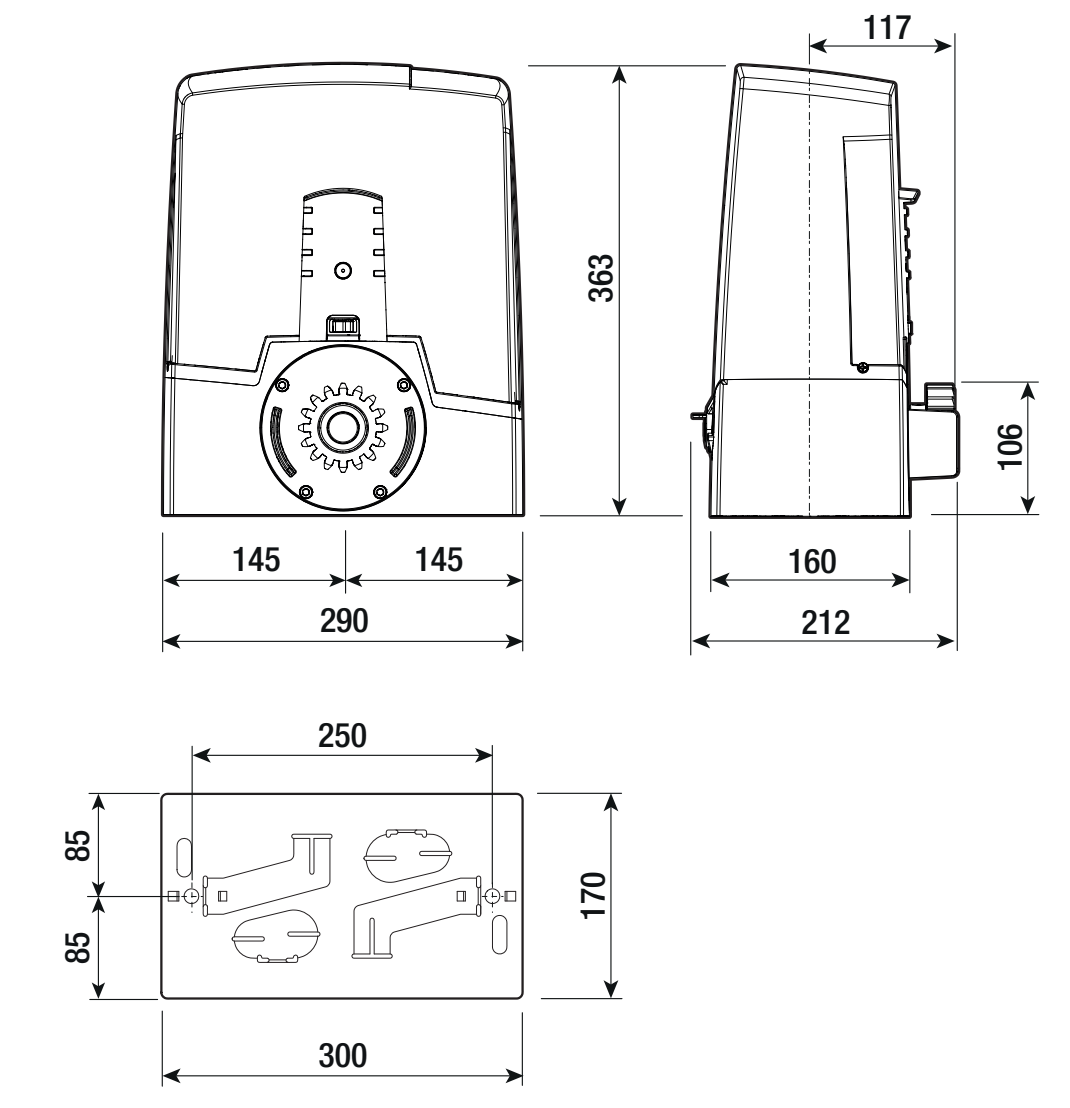

| Kabinettets mål (bredde × dybde × højde) | 290 × 212 × 363 mm |
| Montageplade | 300 × 170 mm; afstande som vist på tegningen |
