Drivsæt til skydeport op til 800 kg CAME BXV08AGS, 801MS-0210 (D)
| Produktets tilgængelighed: | inden for 3 dage | Vi afsender normalt varerne inden for 3 dage. |
|---|
inden for 3 dage
6.031,33 kr. inkl. moms
| Vægt |
|---|
| 12 kg |
Beskrivelse af produktet Drivsæt til skydeport op til 800 kg CAME BXV08AGS, 801MS-0210 (D)
CAME BXV08AGS-motor er beregnet til skydeporte med en vægt på op til 800 kg og en gennemkørselsbredde på op til 20 m. Den har elektromekanisk stopkontakt. Motoren er ikkereversibel. Detaljerede tekniske egenskaber ». Download manualen ».
CAME BXV08AGS med styrekort ZN7 er en motor til skydeporte med 24 V DC-motor og mekaniske endestopkontakter. Nettilslutningen er 230 V AC. Den er beregnet til en portfløj på op til 800 kg og 20 m i længden. Vurder portens vægt, længde og modstand samlet; højere effekt kan ikke erstatte let manuel betjening.
Montering, nettilslutning og idriftsættelse skal udføres af en kvalificeret tekniker. Afbryd strømforsyningen og eventuelle batterier, før der arbejdes på anlægget. Fotoceller og encoder erstatter ikke faste stop, beskyttelse af farlige områder og kontrol af kræfterne på den færdige port.
Kontrollér motorens typeskilt, ZN7-kortet, H1-versionen og dens menu før montering. De tekniske data og tilslutninger nedenfor gælder for den beskrevne udførelse. Følgende indstillinger gælder for udførelsen med F28 = 60–100 %, F8 = 1/2 og U3 = 0/1. Hvis kortet har andre værdier eller stik, skal du følge vejledningen til den konkrete udførelse; disse tre punkter fastlægger ikke i sig selv hele firmwaren.
Sæt og sammenligning: BXV06AGS / BXV08AGS

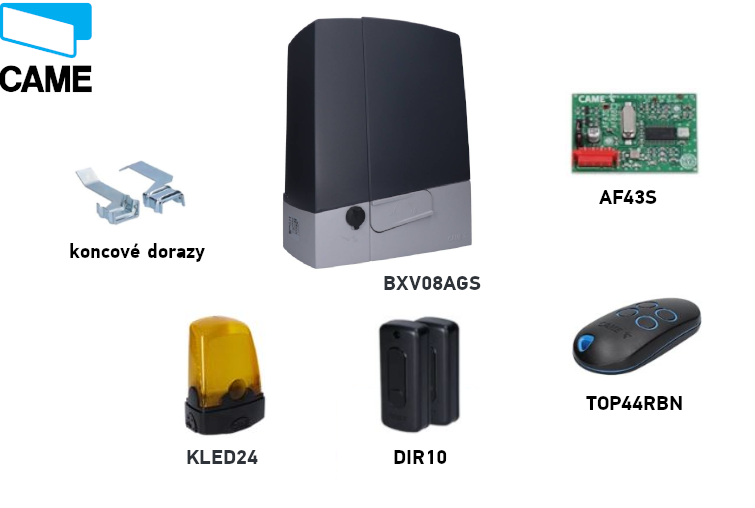

Begge sæt indeholder motor, fjernbetjening, fotoceller, radiomodtager og signallampe. Kontrollér mærkningen på det medfølgende tilbehør før tilslutning. Vælg ekstra dele, især tandstang og lokal betjening, ud fra den konkrete port.
| Sammenligning | CAME BXV06AGS | CAME BXV08AGS |
|---|---|---|
| Sæt |  CAME BXV06AGS, 801MS-0180 (D) |  CAME BXV08AGS, 801MS-0210 (D) |
| Maksimal portfløjvægt | 600 kg | 800 kg |
| Maksimal portfløjslængde | 18 m | 20 m |
| Net / motor | 230 V AC / 24 V DC | 230 V AC / 24 V DC |
| Effekt / kraft | 270 W / 600 N | 400 W / 800 N |
| Maksimal hastighed | 12 m/min | 11 m/min |
| Valg af motor A1 | 2 – 600 kg | 3 – 800 kg |
| Styringen i denne vejledning | ZN7, display og menu | ZN7, display og menu |
Oplysningen 18 eller 20 m angiver den maksimale længde på portfløjen, ikke automatisk bredden på den frie passage. Valg af A1 ændrer ikke den fysiske motors kapacitet.
Tilbehør og tilslutningseksempler
Følgende eksempler gælder for specifikt mærkede enheder. Brug de tilhørende klemmer og parametre til andre typer; samme funktion eller frekvens bekræfter ikke i sig selv kompatibilitet.
| Komponent | Verificeret eksempel / anvendelse |
|---|---|
| Fotoceller | CAME DIR10, 12/24 V AC/DC, rækkevidde 10 m; tilslutning og TS-test. |
| Signallampe | CAME KLED24, 24 V AC/DC, 2 W; udgang 10–E. |
| Radiomodtager | CAME AF43S, AF-indstikskort, 433,92 MHz; kontrollér kodningen sammen med U4. |
| Fjernbetjening | CAME TOP-432EE, fast kode 433,92 MHz; eksempel på en matchende modtager. |
| Tandstang | Tandstænger, modul 4; frigang og fastgørelse. |
| Lokal betjening | Kontakter, trykknapper og læsere; NO-styringssignaler og NC-sikkerhedskontakter i henhold til klemmeoversigten. |
Montering af motoren
Når motoren er frigjort, skal porten kunne bevæges let langs hele kørselsvejen uden hældning, beskadigede hjul eller risiko for at hoppe ud af føringen. Kontrollér, at der er faste mekaniske stop i både åben og lukket position, at underlaget er stabilt, og at områder, hvor portfløjen kan klemme nogen, er beskyttet. Der må ikke stå vand i motorområdet, og motoren må ikke udsættes for direkte vandstråler. Hvis skydeportfløjen har en integreret gangdør, må motoren kun kunne bevæge porten, når døren er forsvarligt lukket.
Fundament og ankerplade
Et eksempel på installationen har et udgravningsmål på 400 × 240 mm og en dybde på 800 mm. Tilpas fundamentets mål til underlaget og den konkrete port. Forskallingen rager 50 mm op over terræn; brug armering og M12-ankre. Til motorens strømforsyningskabel anbefales et beskyttelsesrør på Ø 40 mm, til tilbehør Ø 25 mm og til en eventuel udløserwire Ø 20 mm.
Anbring ankerpladen vandret, før kablerne gennem hullerne, og sørg for, at ankerboltenes gevinddele stikker op over overfladen. Lad betonen hærde i mindst 24 timer. Bestem pladens placering i forhold til tandstangen ud fra illustrationen: den vandrette afstand på 95 mm og højden på 106 mm gælder de markerede flader i snittet. Forveksl dem ikke med fundamentets mål.
Placering og højdejustering
Afmonter dækslet, og sæt motoren på pladen. Kablerne skal føres gennem husets underside og korrekt monterede kabelgennemføringer. Løft motoren ved hjælp af gevindfødderne under justeringen med 5–10 mm, så der er plads til at justere indgrebet.
Tandstang og frigang i indgrebet
Frigør drevet, og monter tandstangen, mens portbladet bevæges manuelt. Brug et ekstra stykke tandstang under samlingen, når delene sættes sammen, så tænderne flugter jævnt. Juster drevets lodrette og vandrette position efter monteringen.
Hold en frigang på 1–2 mm mellem tandstangen og tandhjulet. Portens vægt må ikke hvile på drevet. Kør hele strækningen igennem manuelt, kontrollér indgrebet og tandstangens samlinger, og spænd først derefter møtrikker og skiver på ankerboltene.
Mekaniske endestop
Flyt portbladet manuelt til åben position. Fastgør åbningsstopklodsen på tandstangen, så dens rampe aktiverer fjeder-mikroafbryderen pålideligt. Indstil lukkestopklodsen på samme måde. Fastgør stopklodserne forsvarligt; portens mekaniske endestop og drevets stopklods har forskellige funktioner.
I den viste opstilling skal der ved endepositionen være cirka 20 mm til det faste endestop. Kontrollér efterløbet ved den faktiske hastighed og belastning.
Kabelføring
| Tilslutning | Kabel / betingelse |
|---|---|
| Netforsyning 230 V AC, L/N/PE | 3G × 1,5 mm² op til 20 m; 3G × 2,5 mm² ved 20–30 m. |
| Betjeningselementer | Antal ledere afhænger af betjeningen; tværsnit 0,5 mm² til de angivne korte strækninger. |
| DIR10-fotoceller | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm². Tilslut TX og NC-kontakten som angivet. |
| Antenne | RG58, maks. 10 m; anbefalet op til 5 m. |
| RSE / CRP | UTP CAT 5; separat seriel forbindelse, ikke motorforsyning. |
Antallet af ledere skal være tilstrækkeligt til hele det valgte diagram. Ved længere kabelstrækninger, parallelle belastninger eller andet tilbehør skal teknikeren beregne tværsnittet ud fra strømstyrke og spændingsfald. Beskyt kablerne mod skader og kontakt med motoren eller transformeren; før netforsyningskablet og lavspændingskredsløbene adskilt på passende vis.
Manuel nødfrikobling ved strømsvigt
Afbryd strømforsyningen, og sikr portbladet, før det bevæges manuelt. Frikobling af en beskadiget eller ubalanceret port kan medføre ukontrolleret bevægelse.
- Sæt nøglen i låsen, og drej den i pilens retning som vist på billedet.
- Træk i og åbn frikoblingsgrebet som vist på billedet.
- Bevæg porten manuelt og kontrolleret, uden personer i bevægelsesområdet.
- Når du låser igen, skal grebet sættes tilbage i udgangspositionen, og mekanismen låses. Kontrollér, at drevet er låst, før du aktiverer det elektrisk.
Oversigt over ZN7-styrekortet
ZN7 har display samt ESC-, pil- og ENTER-knapper. Indstillinger, tider og brugere administreres via menuen. Stikkene AF, Memory Roll, R700/R800, RSE og RIOCN8WS har hver deres funktion; kortet må kun sættes i eller tages ud, når både netforsyning og batterier er frakoblet.
| Figurnummer | Komponent |
|---|---|
| 1 / 2 / 3 | Motor / encoder / endestop |
| 4 / 5 / 6 | Betjeningssignaler og sikkerhed / antenne / AF |
| 7 / 8 / 9 / 10 | Memory Roll / R700 eller R800 / RSE / RIOCN8WS |
| 11 / 12 | Display / programmeringsknapper |
| 13 / 14 / 15 | A–B–GND seriel forbindelse / A–B tastatur / S1–GND transponder |
| 16 / 17 / 18 | GSM-modul / RGP1 / tilbehør og lys |
| 19 / 20 / 21 / 22 | Tilbehørssikring / kortindgang / netsikring / nettilslutning |
Klemmer og strømforsyning til ZN7
| Klemmer | Anvendelse / spænding / polaritet |
|---|---|
| L / N / PE | Netforsyning 230 V AC, 50/60 Hz til BXV08AGS. PE er beskyttelsesleder; AC har ingen +/−-polaritet. |
| 10 / 11 | Tilbehør: normalt 24 V AC, ved batteridrift 24 V DC, samlet strømforbrug maks. 40 W. Ved DC 10 = plus (+), 11 = minus (−); ved AC er der ingen polaritet. |
| 10 / E | Blinklys eller cykluslys, 24 V AC/DC, maks. 25 W. Ved DC er 10 fælles pluspol, og E er den switchede udgang. |
| 10 / 5 | Portstatussignal, 24 V AC/DC, maks. 3 W. Ved DC er 10 fælles pluspol, og 5 er den switchede udgang; ikke en permanent strømforsyning. |
| 24 / 0 | Intern strømtilførsel til kortet fra strømforsyningsdelen; må ikke tilsluttes som tilbehørsudgang eller som ekstern batteriindgang. |
| M / N | 24 V DC-motor; behold tilslutningen som vist for den korrekte opstilling. Ikke 230 V-forsyning. |
| + / E / − | Encoder: forsyning +/− og signal E; ikke en universel tilbehørsudgang. |
| F / FA, F / FC | F fælles, FA åbning, FC lukning; NC-endekontakter uden polaritet. |
| A / B / GND – RSE | Serielt interface med RSE-kort; må ikke forveksles med tastaturets A/B. |
Betjeningssignaler og sikkerhedskontakter
| Klemmer | Kontakt / funktion |
|---|---|
| 1–2 | NC STOP; aktivér F1 = ON, hvis den er tilsluttet. F1 = OFF fra fabrikken. Uden polaritet. |
| 2–7 | NO-kommando; funktionen vælges med F7. Potentialfri kontakt uden polaritet. |
| 2–3P | NO: delvis eller fuld åbning afhængigt af F8. Potentialfri kontakt uden polaritet. |
| 2–CX / 2–CY | NC-sikkerhedsindgange; indstil F2/F3. Uden polaritet. |
| 10 / TS | Testet forsyningskreds til fotocellerne ifølge diagrammet; aktiver ikke F5 uden korrekt tilslutning. |
| A–B / R800 | Kodetastatur med R800-dekodningskort, F14 = 1. |
| S1–GND / R700 | Transponder eller læser med R700, F14 = 0. |
| Antenne / AF | RG58 og et plug-in-radiokort med korrekt frekvens/kodning. |
Blinklys og statusindikering
KLED24, 24 V AC/DC og 2 W, tilsluttes til 10–E; indstil blinklyset til F18 = 0. KLED24 har ikke separat mærkede +/−-tilslutninger. Ved AC er der ingen jævnstrømspolaritet; ved DC er 10 kortets positive fællesudgang. Tilslut ikke et 230 V-blinklys til denne 24 V-udgang.
Udgang 10–5 er til mindre statusindikering, maks. 3 W, med indstillingen F10. Cykluslys-tilstanden F18 = 1 kræver en tid for automatisk lukning; lyset er tændt fra åbning til fuld lukning, inklusive ventetiden.
Fotoceller og sikkerhedstest
CAME DIR10 består af en sender TX og en modtager RX med en rækkevidde på 10 m. Indstil modtagerens jumper til 24 V. Strømforbruget for parret er 60 mA ved 24 V AC. RX har strømforsyning mærket 10 (+), 2 (−); TX har klemmerne TX og 2; producenten angiver ikke separat +/−-mærkning ved disse i denne tegning. Ved vekselstrømsforsyning gælder jævnstrømspolaritet ikke. TX-udgangen indgår i synkroniseringen; forbind RX TX med TX TX som vist i diagrammet, og erstat ikke denne forbindelse med en direkte forsyning fra kortets klemme 10.
| Fotocelleklemme | Standardtilslutning | Tilslutning med test |
|---|---|---|
| RX 10 (+) | Kort 10 | Kort 10 |
| RX 2 (−) og RX C | Kort 2 | Kort 2 |
| RX TX ↔ TX TX | Forbind TX mellem modtageren og senderen | Samme forbindelse |
| TX 2 | Kort 2 | Kort TS |
| RX NC | Kort CX | Kort CX |
Kontakten C–NC er en potentialfri sikkerhedskontakt. Den har hverken plus eller minus. Strømforsyningen og kontakten er to forskellige kredsløb. Ved DC er 10 den positive pol; RX 2's negative udgang er i dette specifikke diagram forbundet med kortets fælles klemme 2. Forveksl ikke klemme 2 med strømforsyningsklemme 11.
Ved tilslutning af kontakten til CX indstilles F2 = C1. Ved tilslutning af kontakten til CY vælges den tilsvarende reaktion via F3. C1 genåbner under lukning, C2 lukker igen under åbning, C3 stopper med efterfølgende automatisk lukning og kræver F19; C4 afventer, at forhindringen fjernes, og genoptager derefter bevægelsen.
Tilslutning af test via TS
Ved testen flyttes TX 2 til TS, mens RX 2 og RX C forbliver på kortets klemme 2. Forbindelsen mellem senderens og modtagerens TX forbliver uændret. Foretag først ændringer i tilslutningen, mens strømmen er afbrudt, og aktivér derefter testen.
Indstil F5 = 1 for CX, 2 for CY eller 4 for både CX og CY. Ved testfejl vises E4, og drevet udfører ikke kommandoen. Funktionen bruges sammen med aktive sikkerhedsindgange.
Efter tilslutningen skal du afprøve afbrydelse af lysstrålen under den relevante bevægelse og genoprette den bagefter. Sikkerhedsindgangen må ikke permanent brokobles som løsning på en fejl.
Sikkerhedskanter
Tilslut NC-kontaktkanten mellem 2 og CX eller CY, og vælg C7 – genåbning under lukning eller C8 – genlukning under åbning. Den potentialfri kontakt har ingen polaritet. Tilslut ikke en modstandskant som en almindelig NC-kontakt; den skal have et passende interface til den konkrete styring.
Første opstart af ZN7
- Kontrollér fri bevægelse, tandstang, faste og elektriske endestop, at drevet er låst, tilslutningerne og beskyttelsen af farlige områder.
- Tænd for strømmen, og kontrollér displayet. Indstil A1 = 3 for motorer på op til 800 kg, F54 afhængigt af retningen og F1 afhængigt af den tilsluttede STOP.
- Indstil F2/F3 for de tilsluttede sikkerhedsanordninger og eventuelt test F5. Lad indgange, der ikke bruges, forblive deaktiverede. F11 skal være ON under indlæring.
- Udfør A3 – indlæring af kørselsvejen.
- Indstil driftsparametrene og brugerne, og afprøv hele cyklussen, delvis åbning, alle sikkerhedsanordninger, blinklyset og funktionen efter strømsvigt.
Den første normale manøvre efter tilslutning af strømmen er åbning; vent, til den er fuldført. A3-kalibrering har sin egen sekvens. Stop straks med ESC/STOP ved usædvanlig støj, vibrationer eller forkert retning, og afhjælp årsagen.
A3 – automatisk indlæring af kørselsvejen
Forudsætninger: korrekt A1 og F54, indstillet STOP, aktiv encoder, korrekte endestop og faste anslag. Flyt portbladet manuelt cirka halvvejs, og lås drevet igen. Området skal holdes frit.
Under kalibreringen er sikkerhedsanordningerne sat ud af funktion, bortset fra stop med ESC-knappen. Teknikeren skal overvåge hele bevægelsen og forhindre personer i at komme ind i bevægelsesområdet.
- Tryk på ENTER, vælg A3 med pilene, og bekræft med ENTER.
- Vælg ON, og bekræft med ENTER.
- Drevet lukker først porten til endepositionen, displayet viser CL1.
- Derefter åbner det porten til endepositionen, displayet viser OP1.
- Kontrollér hele bevægelsen og sikkerhedsfunktionerne, når processen er afsluttet. Ved E1/E2 skal årsagen først afhjælpes i henhold til diagnostikken; gentag ikke indlæringen, hvis der er en mekanisk fejl.
Programmering via displayet
Programmer, når drevet står stille. ENTER åbner menuen og bekræfter valget; pile </> vælger et menupunkt eller ændrer en værdi. Tryk på ENTER efter ændringen for at bekræfte. ESC annullerer en ubekræftet ændring, går tilbage eller forlader menuen. Under normal drift stopper ESC drevet; pilene gør det muligt at foretage en testbevægelse.
Fabriksværdierne for den pågældende menu er angivet med fed skrift. Tilbehørsfunktioner vises kun, hvis det nødvendige kort er monteret, eller den tilhørende funktion er aktiveret. Notér de aktuelle indstillinger, før du ændrer dem. Et lavere følsomhedstal for F34/F35 betyder højere følsomhed; efter ændring af hastighed, moment eller følsomhed skal kræfter og sikkerhedsfunktioner kontrolleres.
Funktioner F
Brugere og system U / A / H
Parring og sletning af fjernbetjeninger
ZN7-hukommelsen har plads til 250 brugere. Modtageren skal være monteret i AF og passe til senderens frekvens og kodning. Et eksempel på en fast kode på 433,92 MHz er TOP-432EE med AF43S. U4 kan begrænse omfanget af de kodninger, der modtages; samme frekvens er ikke nok i sig selv.
- Vælg funktion i U1: 1 trin for trin, 2 sekventiel, 3 kun åbning eller 4 delvis åbning.
- Bekræft med ENTER, og send koden ved at trykke på den valgte knap på fjernbetjeningen.
- Gentag proceduren for den næste bruger. Notér lagernumrene og de tilknyttede kommandoer, og afprøv derefter den faktiske funktion.
Slet en enkelt bruger via U2: vælg ON, vælg nummeret med pilene, eller aktivér den relevante gemte sender, og bekræft med ENTER. CLr på displayet bekræfter sletningen. U3 = 1 sletter alle brugere.
U4 = 2 (Rolling Code) eller 3 (TWIN) sletter tidligere gemte sendere med en anden kodning. Kontrollér systemet, H1-versionen og registreringen af fjernbetjeninger før ændringen; brug ikke denne ændring som en prøvevis fejlfinding af modtageren.
Sikkerhedskopiering via Memory Roll
- Afbryd strømmen og eventuelle batterier, og sæt Memory Roll i det tilhørende stik.
- Tænd for strømmen; brug F50 = 1 til at gemme data og F51 = 1 til at indlæse dem. Indlæsning erstatter kortets data med de gemte data.
- Afbryd strømmen igen, når processen er afsluttet, og tag hukommelseskortet ud.
- Kontrollér model, retning, sikkerhedsfunktioner og alle kommandoer efter indlæsningen. Denne ZN7 har et Memory Roll-stik; brug ikke en USB-port, der ikke findes.
Synkronisering af to drev
Der skal bruges et RSE-kort i hvert styrekort og en CAT 5-forbindelse via A–B–GND som vist på tegningen. Tilslut betjenings- og sikkerhedsanordningerne til MASTER-kortet. Indstil F49 = 1, retning F54 og parameteroverførsel F52 på dette kort. Gem brugerne på MASTER; delvis åbning og trin-for-trin-kommandoen fungerer som vist for det fælles system.
Trådløs sikkerhed med RIO
RIOCN8WS bruger et separat RIO-stik. F65/F66 indstiller to trådløse sikkerhedslister, og F67/F68 indstiller to fotocellekanaler. Kontrollér den faktiske betegnelse for komponenten og kanalen på displayet. Den trådløse sikkerhedstest er stadig aktiv; afhjælp forbindelsestabet E17 eller manglende konfiguration E18, før driften genoptages.
A4 – nulstilling af parametre
Notér H1-versionen, indstillingerne og brugerne før nulstilling; gem dataene på Memory Roll, hvis du har en. Vælg ON i A4, og bekræft med ENTER. For den udførelse, der beskrives her, gendannes fabriksindstillingerne, og den indlærte kørebane slettes.
Efter nulstillingen skal du indstille A1, F54, F1 og sikkerhedsindgangene igen samt udføre indlæringen A3. Kontrollér sikkerhedsfunktionerne, før normal drift genoptages. Sletning af brugere er en separat funktion, U3. På et styrekort med en anden menu kan A4 nulstille et andet omfang; følg den konkrete udførelse.
Diagnostik via displayet
| Kode | Betydning / kontrol |
|---|---|
| E1 | Kalibreringsfejl. Kontrollér A3, mekanikken, retningen og endestopkontakterne. |
| E2 | Indstillingsfejl. Kontrollér model A1, retning F54 og at indlæringen er gennemført. |
| E3 | Encoderfejl. Kontrollér stik +/E/− og ledninger uden strøm; udfør indlæring efter reparation. |
| E4 | Fejl i sikkerhedstesten. Kontrollér TX på TS, strømforsyning, NC og F5. |
| E7 | Overskridelse af driftstiden. Kontrollér modstand, endestop og at bevægelsen gennemføres. |
| E9 | Forhindring under lukning. Fjern den faktiske forhindring; kontrollér tandstangen og følsomheden. |
| E10 | Forhindring under åbning. Kontrollér kørebane og korrekt kraftindstilling. |
| E11 | For mange forhindringer efter hinanden. Afhjælp mekanikken eller årsagen til, at sikkerhedsfunktionen aktiveres. |
| E13 | Begge endestopkontakter er åbne. Kontrollér FA/FC/F og endestopkontakterne. |
| E14 | Fejl i den serielle kommunikation. Kontrollér RSE, CAT 5 og konfigurationen. |
| E15 | Inkompatibel sender. Kontrollér AF, frekvens og U4. |
| E17 | Fejl i det trådløse systems kommunikation. Kontrollér RIO, enheder og interferens. |
| E18 | Det trådløse system er ikke konfigureret. Kontrollér RIO og de relevante F65–F68. |
Hvis porten ikke bevæger sig, skal du kontrollere strømforsyningen, at drevet er låst, STOP og aktive sikkerhedsindgange, en konstant aktiveret knap samt senderens batteri. Hvis porten åbner, men ikke lukker, skal du kontrollere fotocellerne og deres NC-kontakt. Omgå ikke en sikkerhedsfejl med en permanent jumperforbindelse.
ZN7-sikringer til 230 V
| Kreds | Hurtigsikring |
|---|---|
| Netforsyning LINE | 1,6 A-F |
| Tilbehør | 2 A-F |
Kontrollér sikringerne, når både netforsyning og batterier er afbrudt. Udskift kun med en sikring af samme værdi og type; afhjælp først årsagen til kortslutningen eller overbelastningen.
Vedligeholdelse og service
Kontrollér regelmæssigt, at skinnen og tandstangen er rene, at porten kan bevæges let med hånden, at motoren er fastgjort, at endestopkontakterne fungerer, at kablerne er intakte, at frikoblingen virker, og at alle sikkerhedsanordninger fungerer. Afbryd strømforsyningen, og frakobl batteribackupen, før rengøring og indgreb. Stands driften ved skader, usædvanlig støj eller vibrationer, og afhjælp årsagen.
Indstil kraften A6 og følsomheden F34/F35 efter de faktiske mekaniske forhold; skjul ikke modstand eller fejl ved at øge kraften. Kontrollér hele bevægelsen, kræfterne og sikkerhedsfunktionerne efter justering eller service. Notér H1, antal manøvrer A5 og reparationer i logbogen. Udlever vejledningerne til hele anlægget til brugeren, og vis, hvordan porten frikobles manuelt. Aflever elektronik og batterier på et dertil indrettet indsamlingssted, når de kasseres.
Tekniske specifikationer for CAME BXV08AGS
| Parameter | Værdi |
|---|---|
| Maksimal portvægt | 800 kg |
| Maksimal portlængde | 20 m |
| Motorens netforsyning | 230 V AC, 50/60 Hz |
| Motorens strømforsyning | 24 V DC |
| Effekt | 400 W |
| Trykkraft | 800 N |
| Maksimal kørehastighed | 11 m/min |
| Maksimal strøm – ifølge producentens tekniske datablad | 16 A |
| Kapslingsklasse | IP44 |
| Driftstemperatur | −20 til +55 °C |
| Drift | Intensiv drift; der er ikke tale om et fast antal cyklusser i timen. |
| Driftstid | 180 s |
| Standbyforbrug | 5,5 W |
| Beskyttelsesklasse | I |
| Tandhjul / endestopkontakter | Modul 4 / mekaniske |
| Kabinettets farve | Grå RAL 7024 |
| Styring i denne vejledning | ZN7, display og ESC/piletaster/ENTER |
| Indstilling A1 | 3 – 800 kg |
| Motorens mål (bredde × dybde × højde) | 290 × 212 × 363 mm |
| Monteringsplade | 300 × 170 mm; hulafstande ifølge tegningen |
