Hormann LineaMatic P – separat drev til skydeport op til 500 kg/8 m, 4554309 (A)
| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
På lager
4.806,65 kr. inkl. moms
| Vægt |
|---|
| 17 kg |
Beskrivelse af produktet Hormann LineaMatic P – separat drev til skydeport op til 500 kg/8 m, 4554309 (A)
Drevet er beregnet til skydeporte med en passagebredde på 8m/500kg. Lukkepositionen registreres af en magnet og en reedkontakt (REED). Kørselsstrækning og kræfter indlæres ved idriftsættelsen. Drevet er ikkereversibelt.
Drevet har en indbygget styreenhed med integreret tovejsmodtager til betjening af drevet med fjernbetjeninger. Fordelen ved tovejsmodtageren er, at portens åbne status kan kontrolleres direkte på fjernbetjeningen.
Hörmann LineaMatic P 4554309 er et drev til skydeporte med en bredde på op til 8 m og en højde på 2 m. For jordkørende porte er vægtgrænsen 500 kg, og for fritbærende porte 400 kg. Portens fyldning og den lokale vindbelastning skal vurderes sammen med portens mekaniske modstand.
Montering, nettilslutning og idriftsættelse skal udføres af en fagkyndig person. Afbryd strømforsyningen og en eventuel nødstrømsbatteripakke, før dækslet åbnes. Sikr portbladet mod utilsigtet bevægelse, og beskyt både hoved- og sekundære lukkekanter samt tandstangens indgrebsområde.
LineaMatic P-drev alene
Denne produktside gælder kun drevet. Fotoceller, lys, fjernbetjeninger, tandstang og andet tilbehør vælges ud fra den konkrete installation; de følgende diagrammer viser ikke pakkens indhold.
Tilbehør og tilslutning
De specifikke eksempler i diagrammerne er EL301, EL31, SLK, HOR 1, UAP 1/UAP 1-300 og HNA Outdoor. De medfølger ikke til drevet alene. Hörmann SK-SET LineaMatic 437989 sælges separat som tilbehør. Sammenhold altid tilslutningen med mærkningen på det leverede udstyr.
Montering af drevet og klargøring af porten
Klargøring af port og fundament
Porten skal kunne bevæges let og jævnt med håndkraft, have stabil føring og være mekanisk sikret mod at køre af. Låse og mekaniske blokeringer, der forhindrer motordrevet bevægelse, skal sættes ud af drift. Drevet kan ikke erstatte reparation af en port, der går tungt eller er beskadiget. Kontinuerlig drift er ikke tilladt. Brug på porte med opadgående eller nedadgående hældning kræver radialdæmpere.

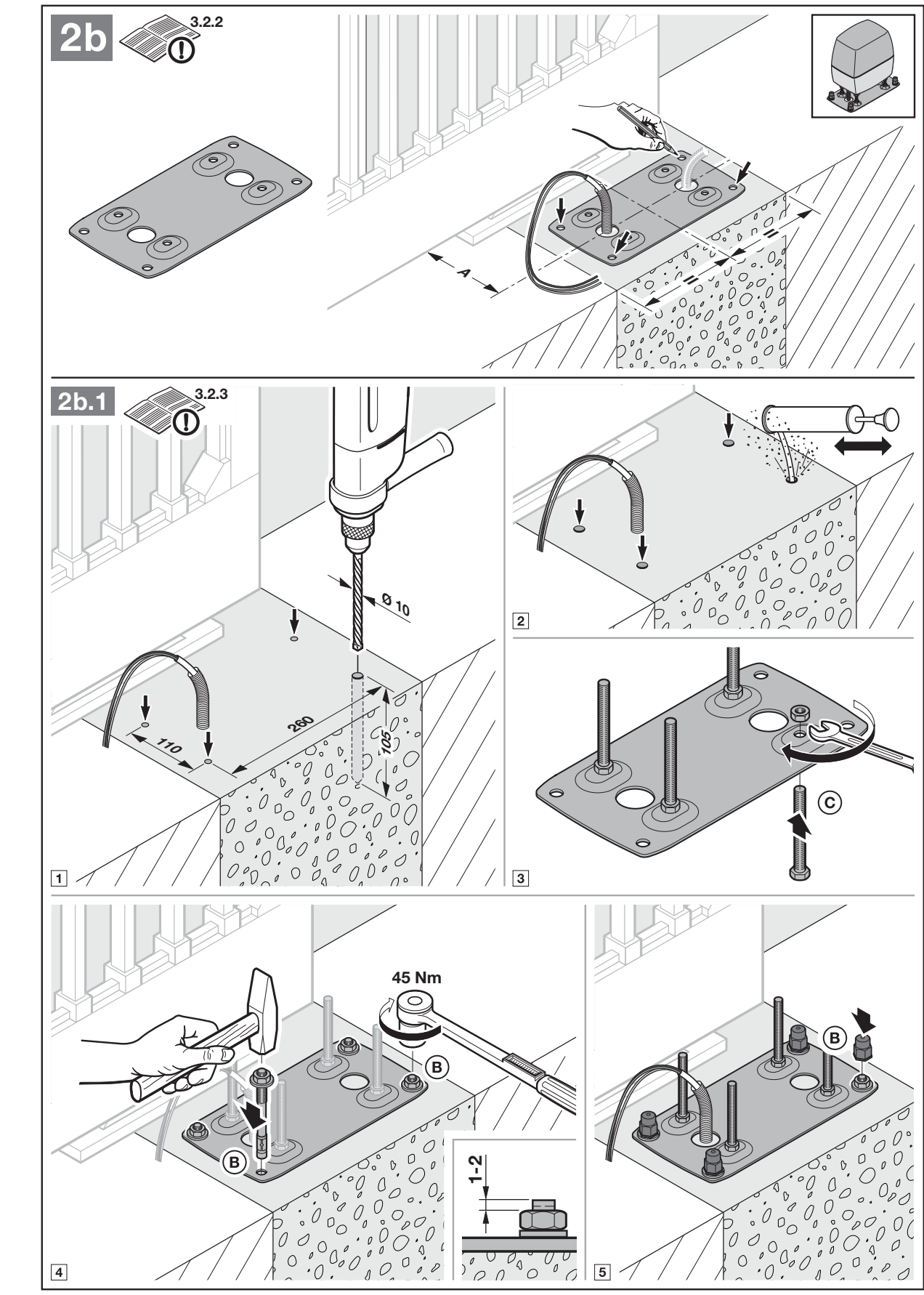

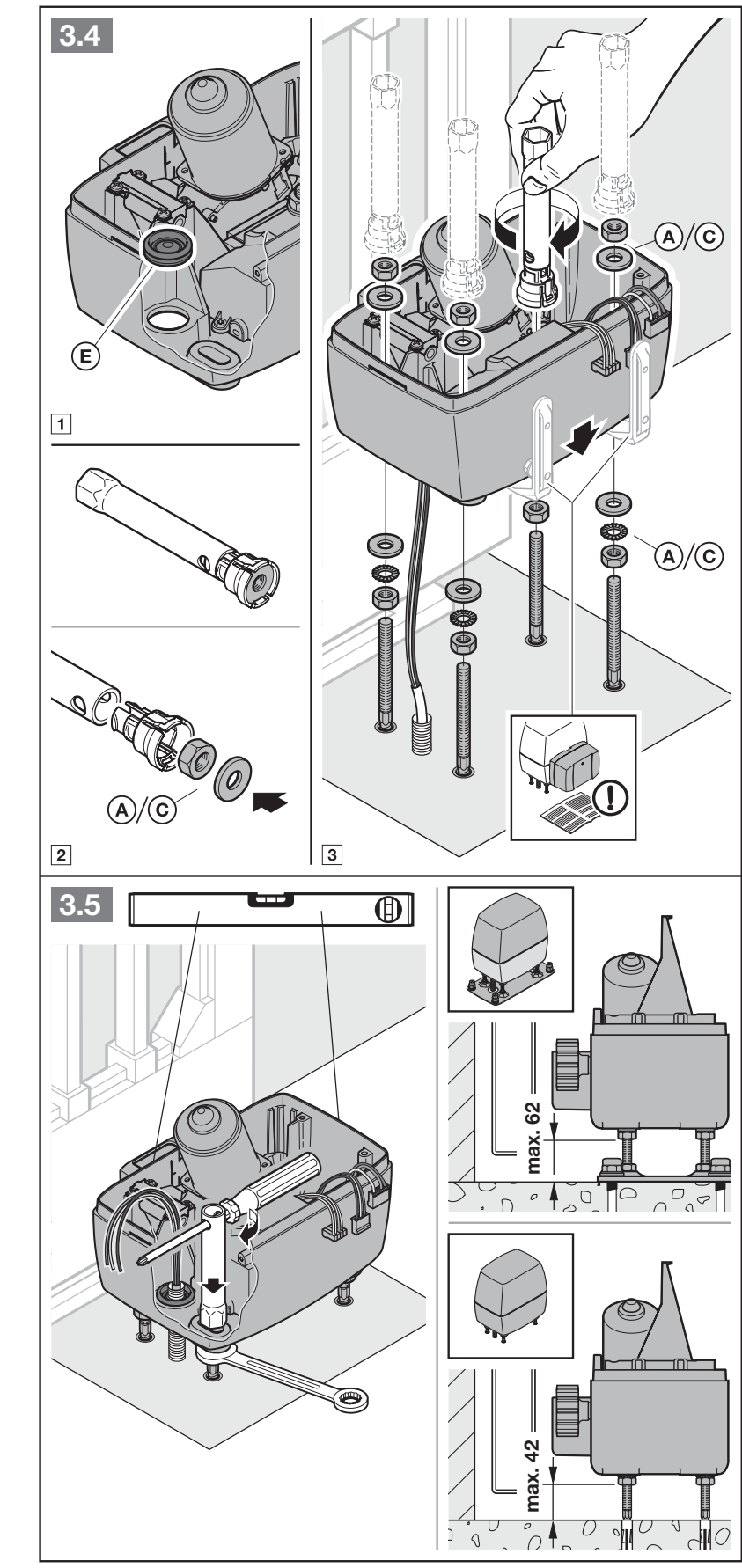

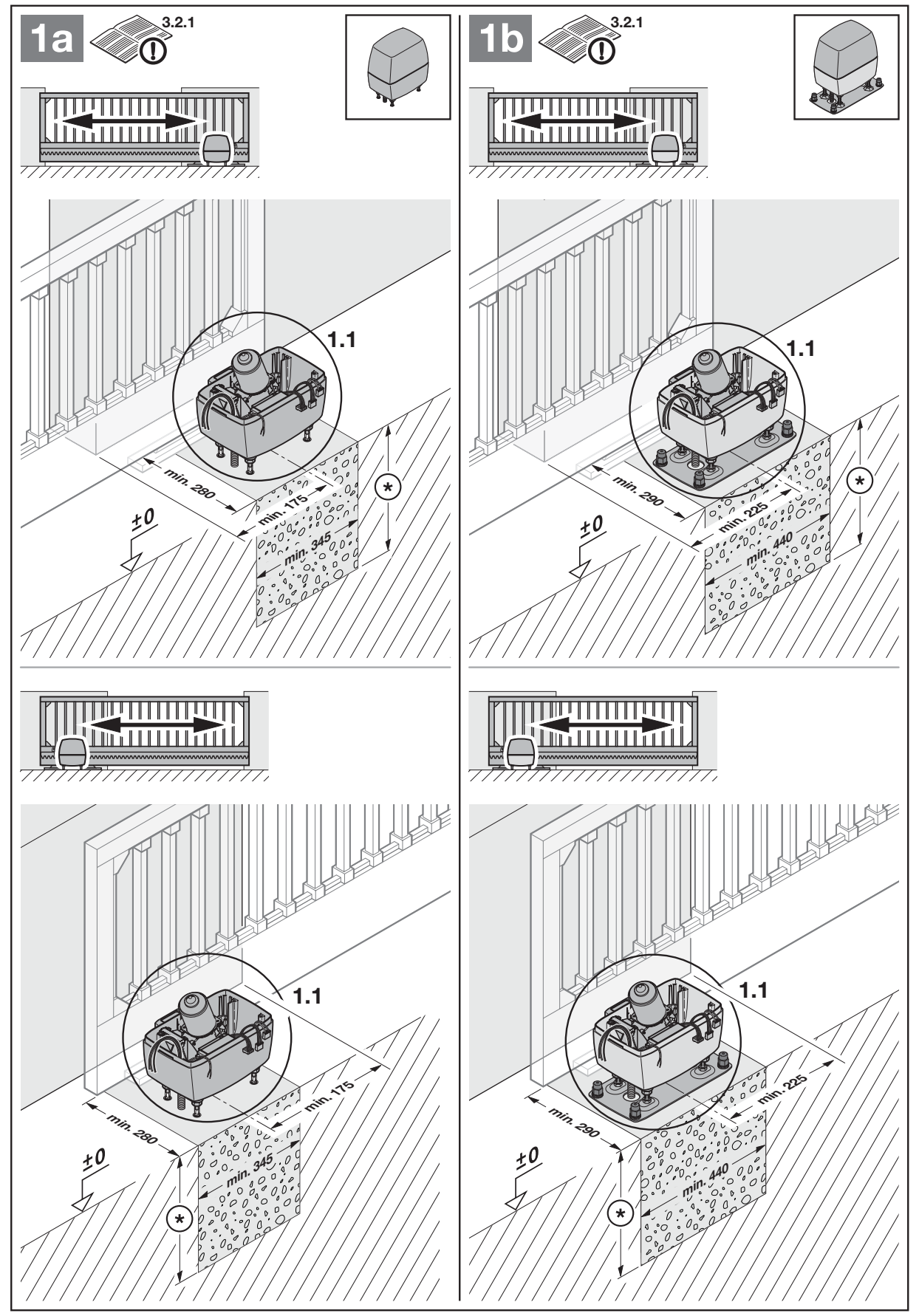

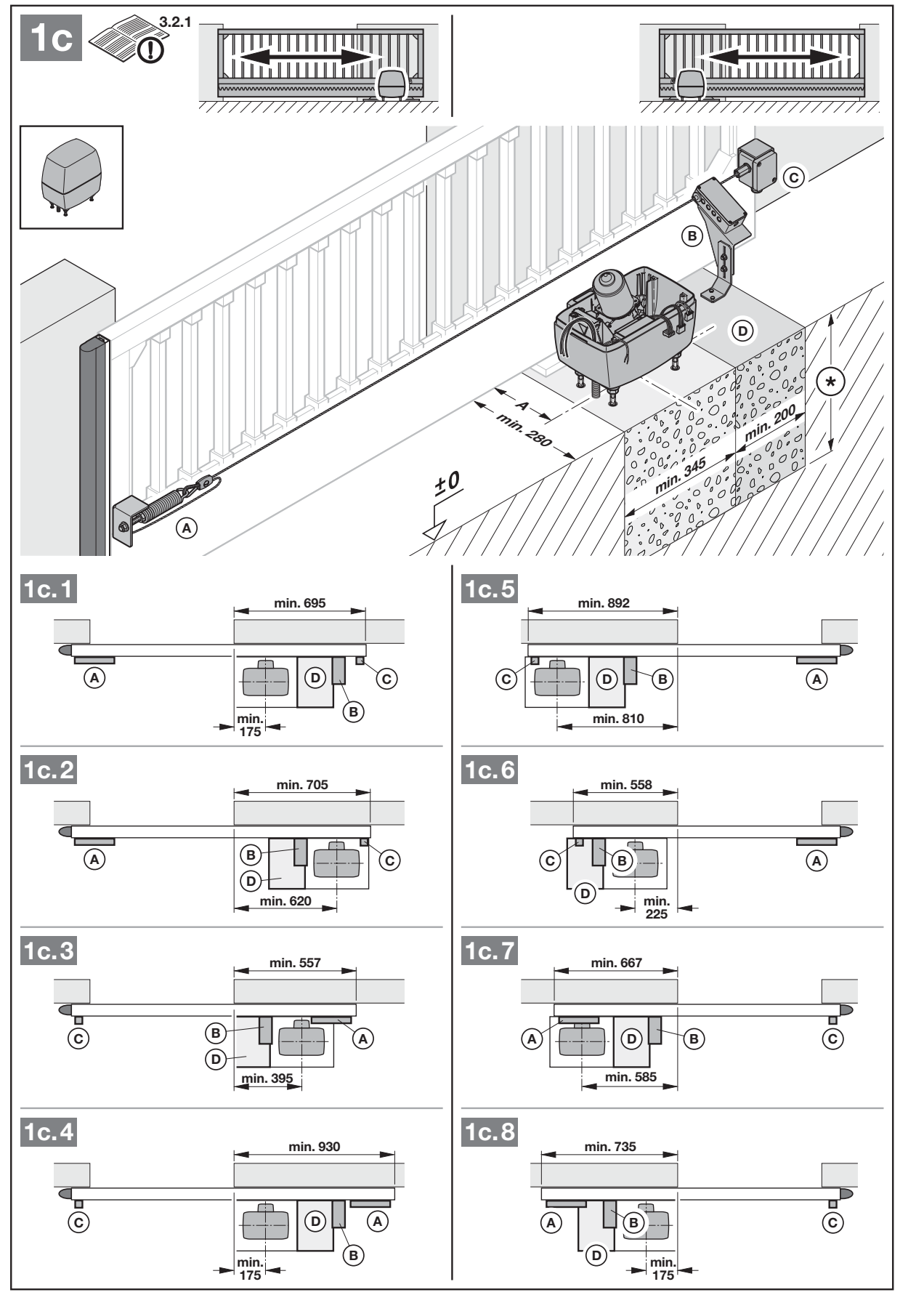

Vælg fundament efter, om monteringen udføres med eller uden bundplade. Ved installationer uden sikring af lukkekanten er de grundlæggende minimumsmål i snittet 345 × 280 mm; de særlige afstande 175 mm uden plade eller 200 mm med plade samt orienteringen i forhold til porten skal følge den samlede illustration. Ved sikring af lukkekanten er de grundlæggende minimumsmål 345 × 440 mm og den minimale afstand 200 mm; vælg øvrige afstande efter den relevante variant i den fulde tegning nedenfor. Vælg en frostsikker funderingsdybde efter monteringsstedet; værdien 80 cm i vejledningen er et eksempel for Tyskland. Betonen skal være tilstrækkeligt hærdet før monteringen; ved brug af bundplade kræver producenten komprimeret beton af mindst styrkeklasse B25/C25.
Forankring og monteringshøjde

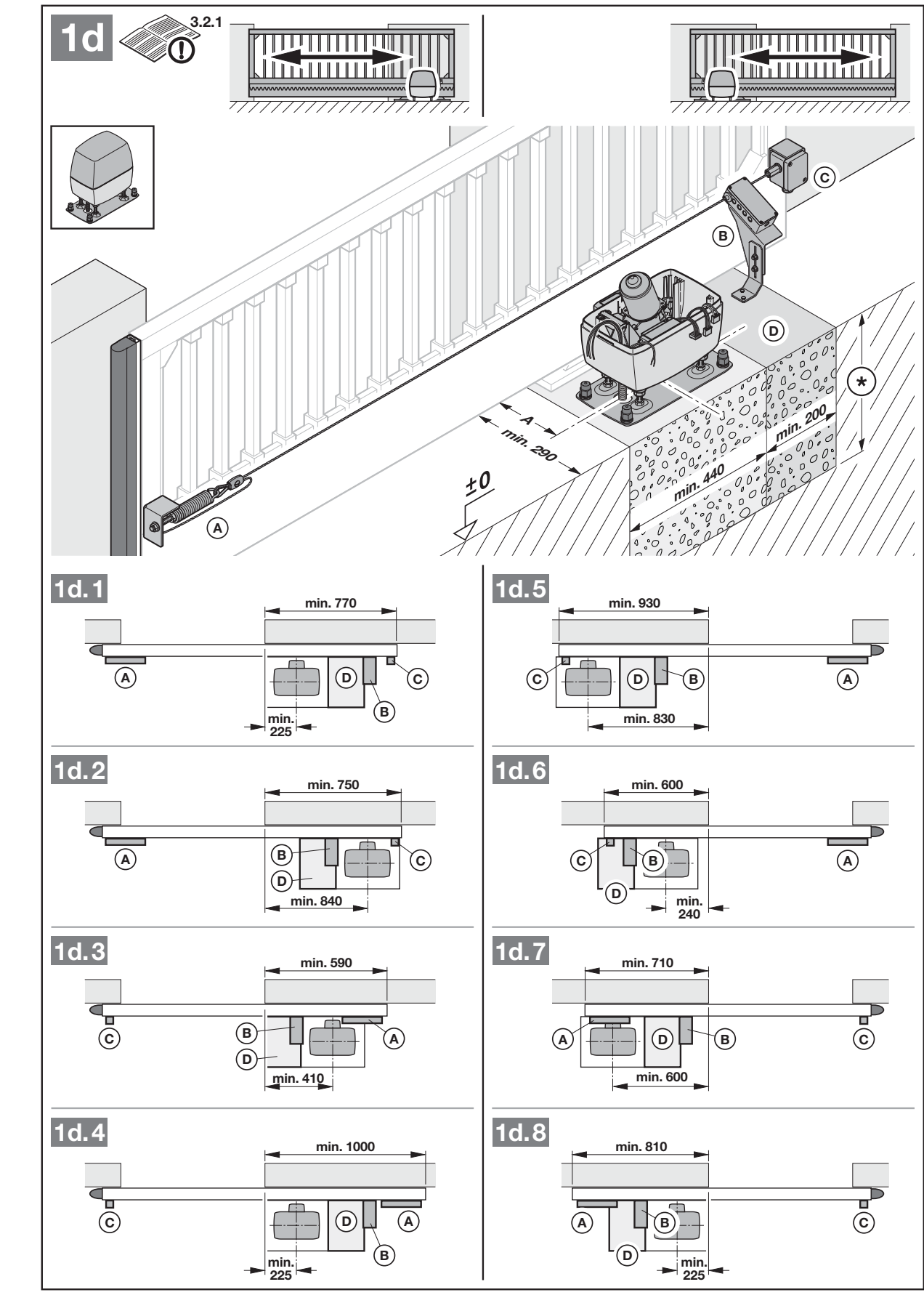

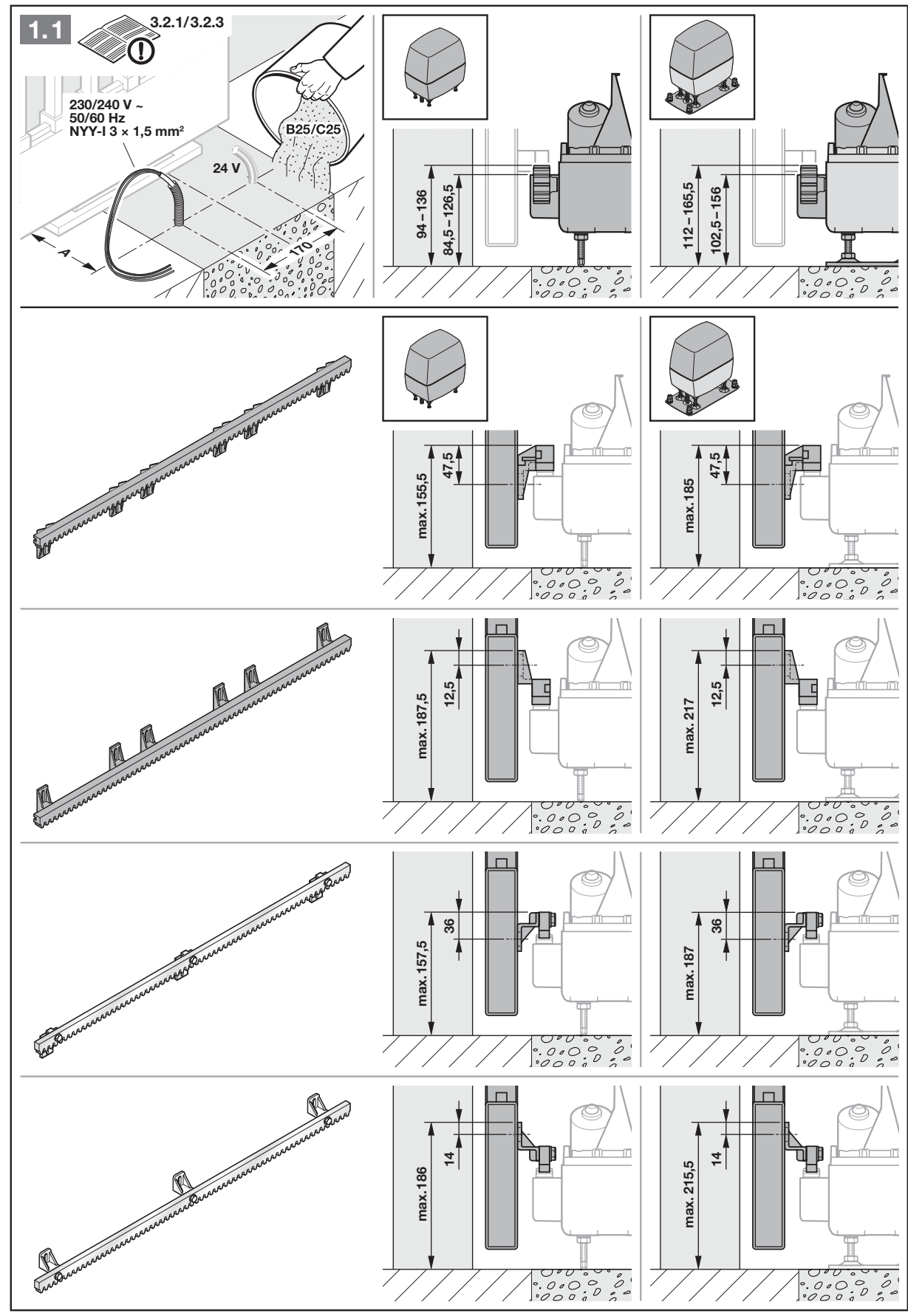

Drevets placering afhænger af den konkrete tandstang. Målet A på tegningen kan ikke uden videre overføres mellem forskellige tandstænger.
| Tandstangens betegnelse | Mål A |
|---|---|
| 436444 | 124–136 mm |
| 438759 | 126–138 mm |
| 438631 | 125–129 mm |
| 438632 | 129–133 mm |

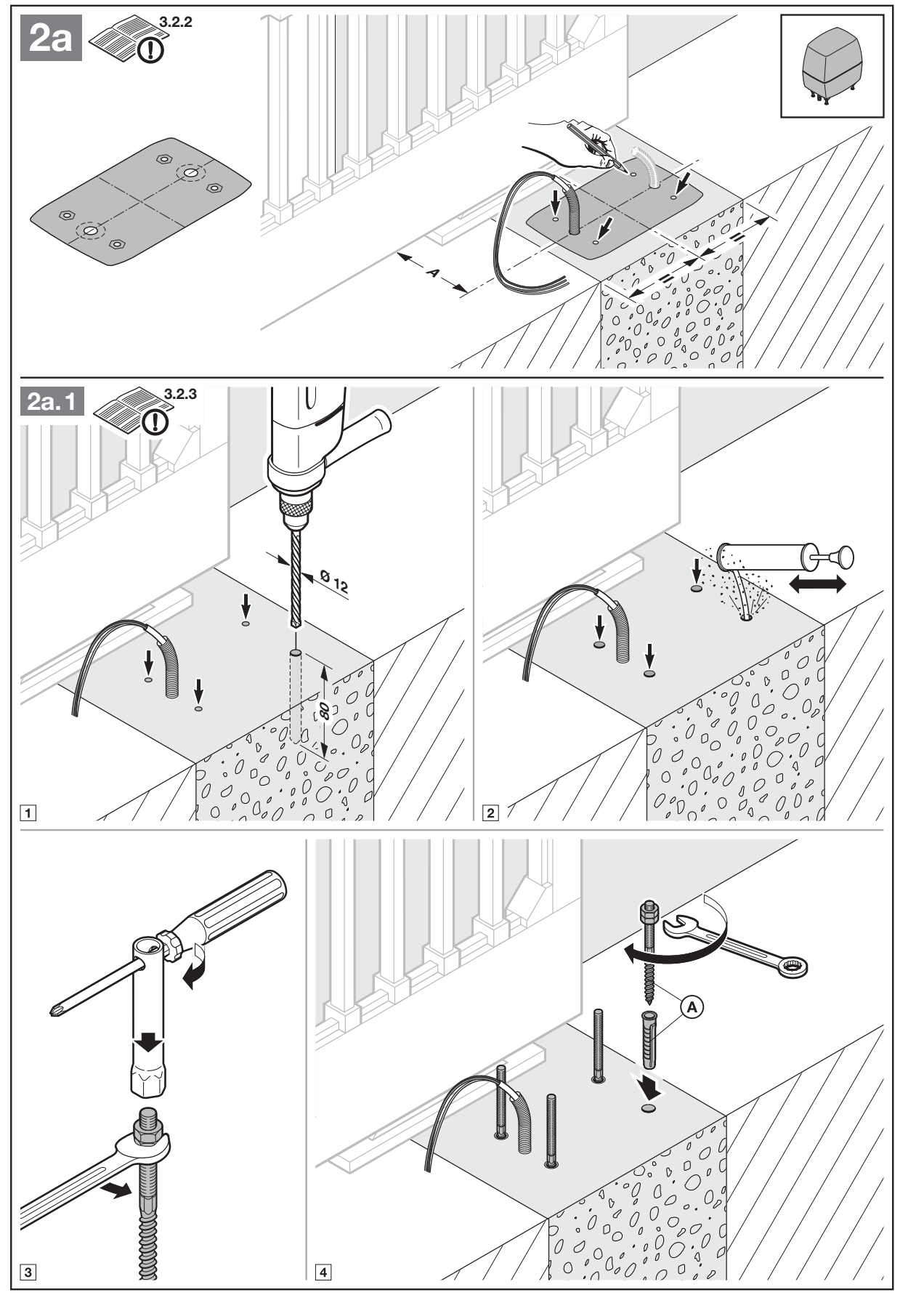

Brug en boreskabelon til forankringsskruerne, og bor hullerne Ø 12 mm, dybde 80 mm. Ved kraftige ankre og bundplade skal hullerne være Ø 10 mm, dybde 105 mm; tegningen angiver et tilspændingsmoment på 45 Nm for den viste forankring. Beskyt drevet mod støv og spåner. Montøren skal bekræfte det faktiske underlags bæreevne og de medfølgende ankeres egnethed.

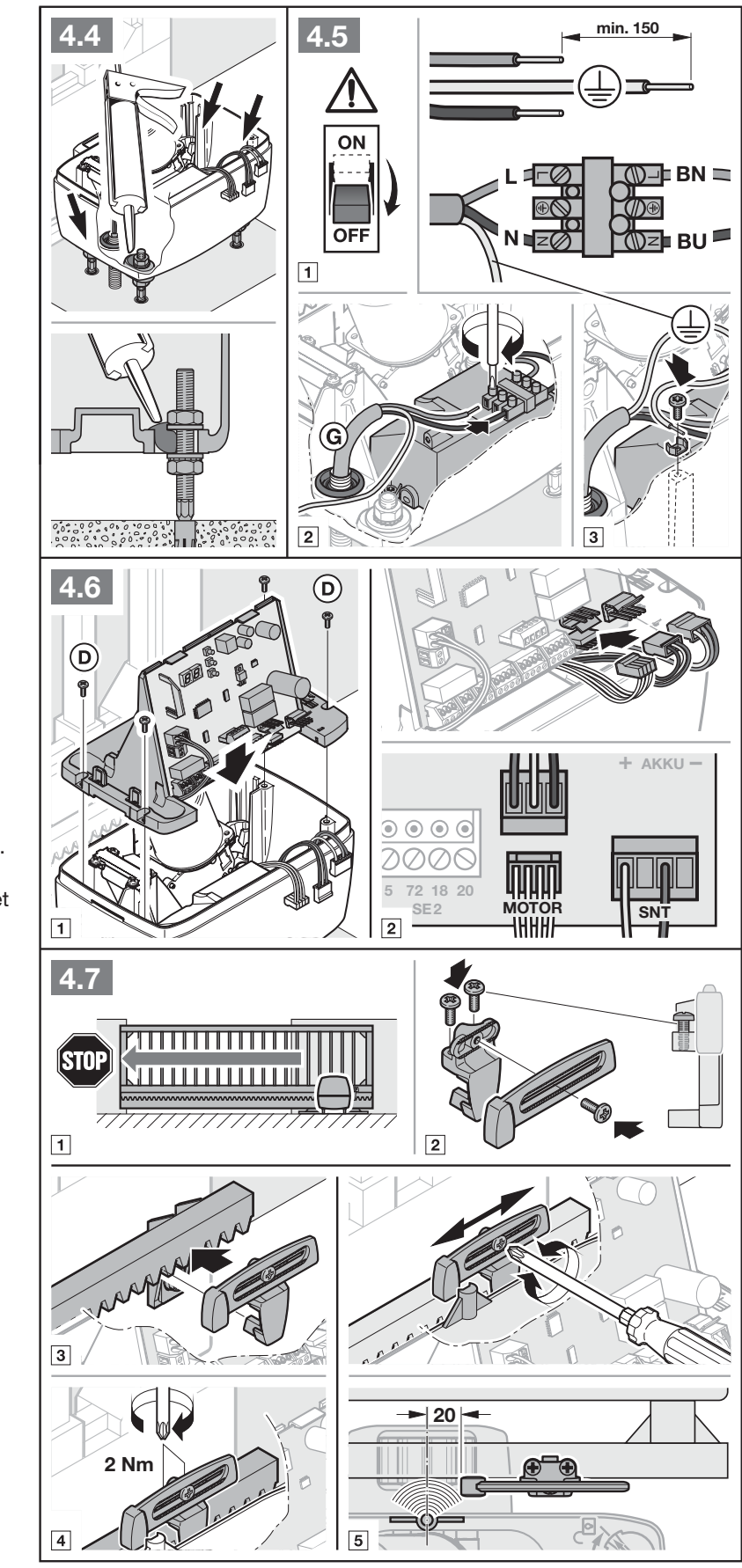

Monter tætningsringene på kabelrørene, og før kablerne ind i kabinettet nedefra. Monter drevet vandret og fast. Beskyt elektronikken mod fugt, når dækslet er åbent; tæt kabinettet mod vand og insekter efter monteringen.

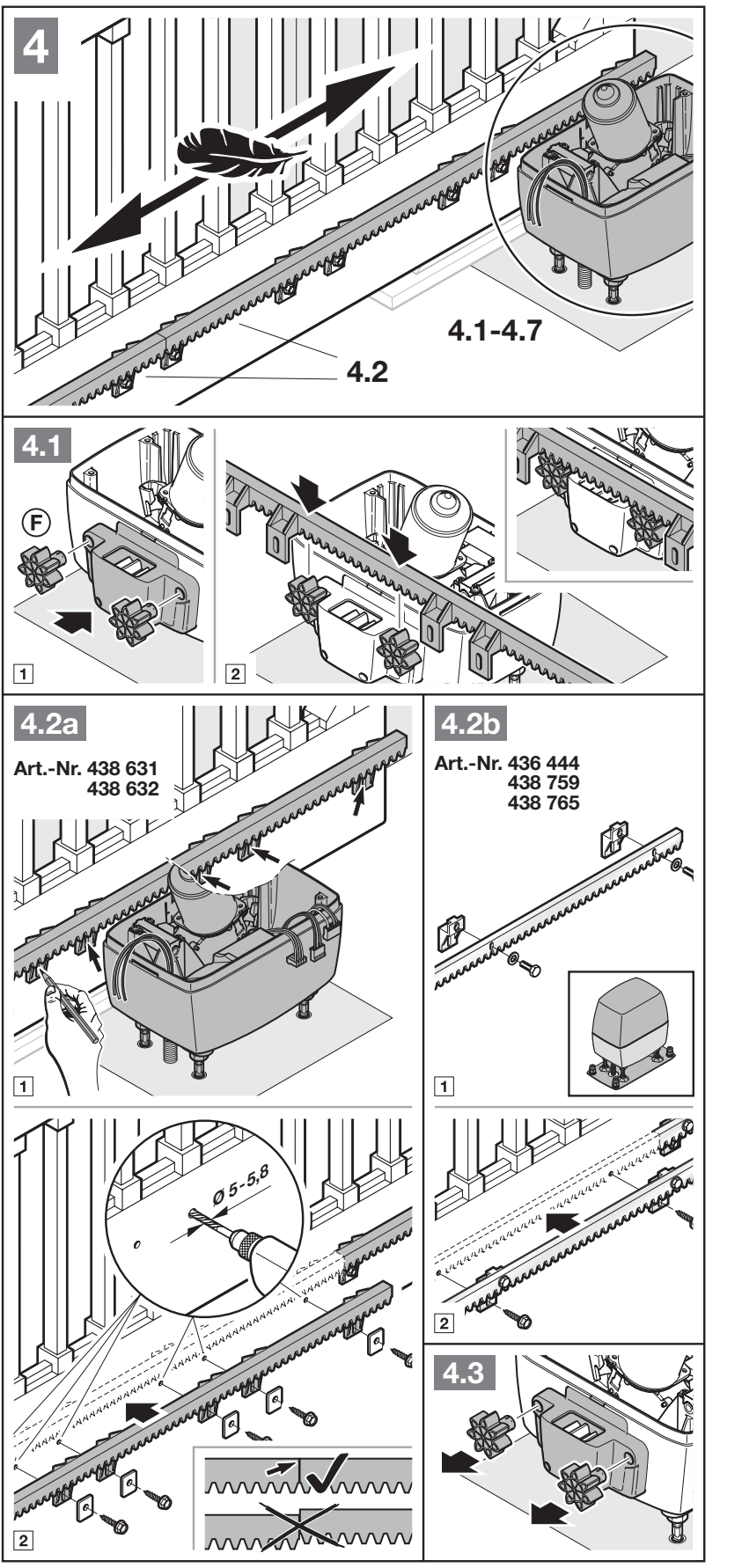

Tandstang og magnet til endeposition
Drevet skal være frikoblet, når tandstangen monteres. Samlingerne mellem de enkelte dele skal flugte jævnt uden forskydninger. Efter monteringen skal tandstang, tandhjul og drevets kabinet justeres ind efter hinanden; følg målene på den relevante illustration, ikke værdier fra et andet mærke. Forkert indgreb kan medføre uønsket reversering.
Lukkepositionen registreres af Magnet og reedkontakt REED. Flyt porten manuelt til lukket position, forudmontér magnetslæden i midterposition, og fastgør den med en forskydning på cirka 20 mm mod reedkontakten som vist på illustrationen. Kontrollér derefter slutpositionen, og finjustér den under indlæringen.
Kabling og adskillelse af spændinger
| Kreds | Krav |
|---|---|
| Net | 230/240 V AC; tilførsel 3 × 1,5 mm², brug et egnet jordkabel i jorden i henhold til vejledningen. Separat kabelrør. |
| Tilbehør | Før 24 V-kredsløb separat fra netspændingen. Klemmer til ledere på 0,5–2,5 mm². |
| Ekstern trykknap | Maksimal kabellængde 30 m. |
| HALT- og sikkerhedskredsløb vist på illustrationerne | Maksimal kabellængde 10 m i henhold til det konkrete diagram. |
| Forlængelse af nedgravede ledninger | Brug en egnet forgreningsdåse med IP65-beskyttelse; samlingen må ikke ligge ubeskyttet i jorden. |

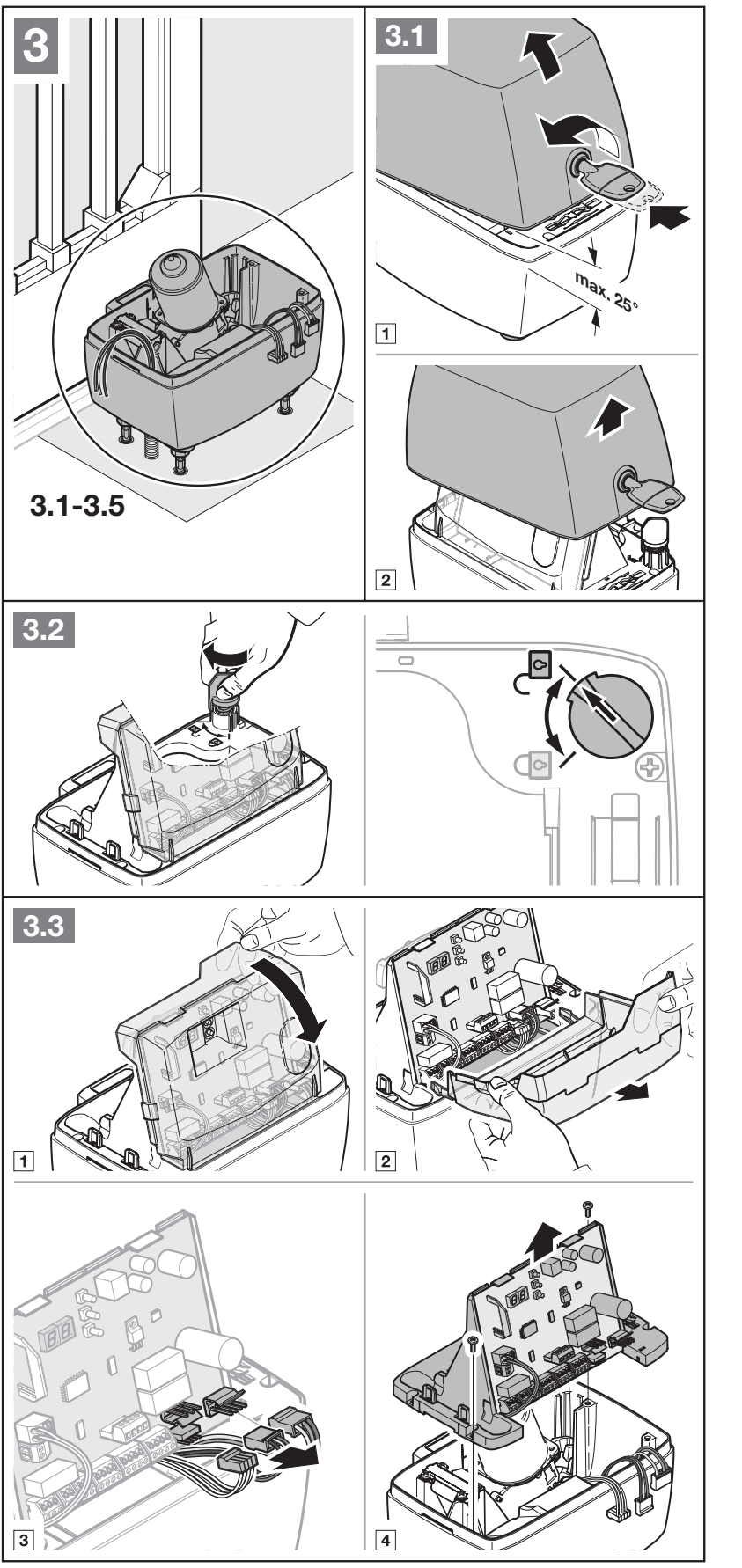

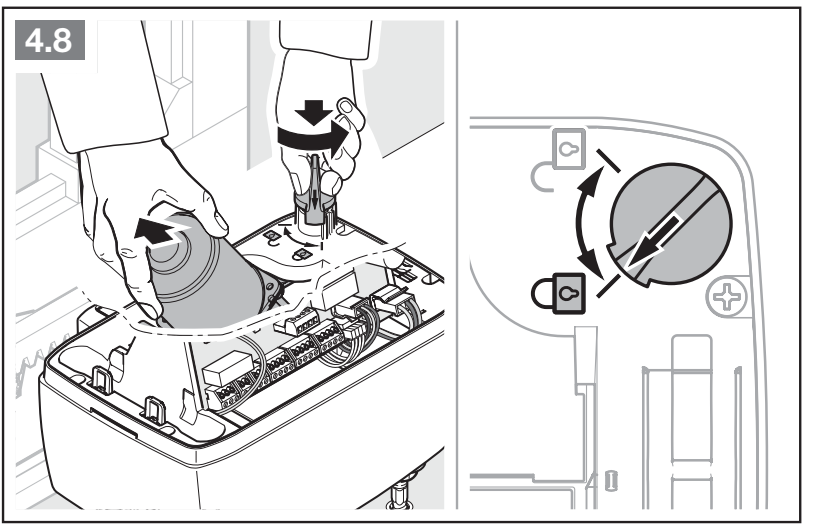

Manuel frikobling og genindkobling
- Afbryd netspændingen og eventuel HNA Outdoor. Sikr porten mod ukontrolleret bevægelse.
- Åbn dækslet, og drej frikoblingsmekanismen til frikoblingspositionen som vist på illustrationen. Motoren med tandhjulet sænkes ned i huset; tryk dem forsigtigt ned efter behov.
- Flyt porten manuelt og kontrolleret. Stik ikke hænderne ind i tandstangens indgrebsområde.
- Drej mekanismen til låsepositionen for at genindkoble, og løft samtidig motoren en smule. Porten skal kobles til drevet igen, før den når endestopkontakten.
- Sæt dækslet på. Når strømforsyningen er genoprettet, kan der følge en referencetur i lukkeretningen; sørg for, at området er frit, og hold opsyn.

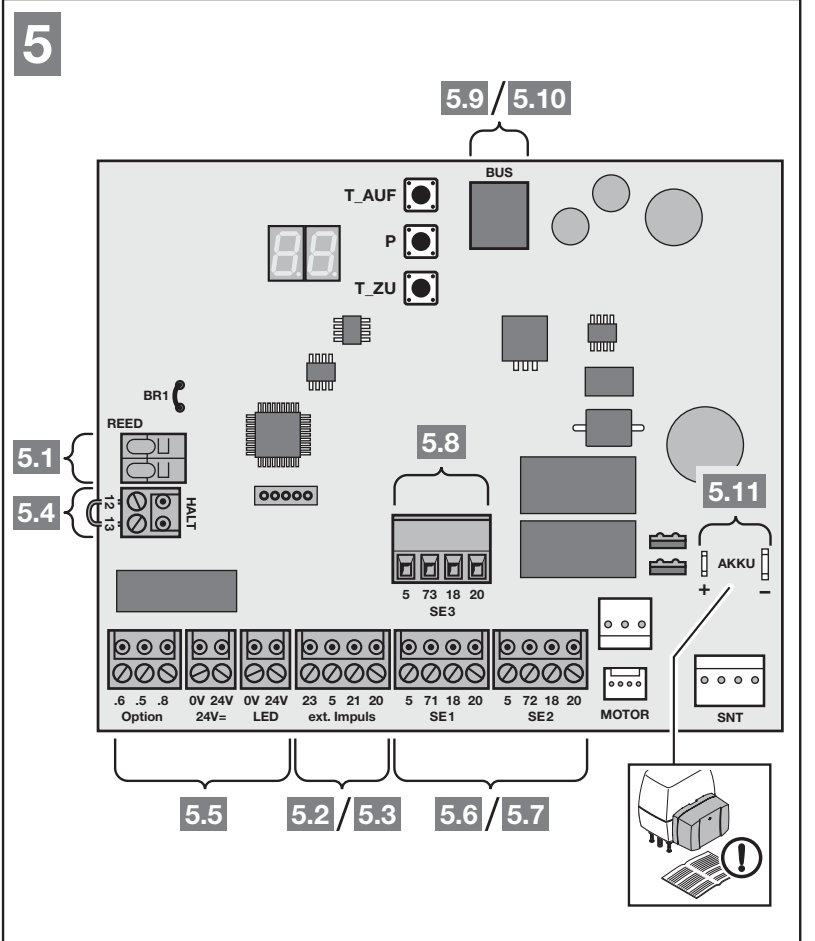

Orientering af styreprintet
Illustrationen er orienteret med knapperne T_AUF, P, T_ZU øverst og den lange klemmerække nederst. BUS sidder øverst ved knapperne, REED og HALT til venstre, SE3 på den hævede del over SE1/SE2 nederst. Til højre sidder MOTOR, SNT og AKKU-tilslutningen. Skeln mellem signal-, motor- og forsyningskredsløb ud fra stikbetegnelserne.
Strømforsyning, polaritet og styreklemmer
| Klemme / stik | Betydning og grænseværdi |
|---|---|
| Nettilslutning L / N og husets PE | Net 230/240 V AC, 50/60 Hz; L er fase, N er nul, og PE er beskyttelsesleder. AC har ikke plus og minus. Tilførslen tilsluttes netdelen, ikke signalklemmerne. |
| 5 / 20 | 5 = plus (+24 V DC), 20 = 0 V (−). Det samlede strømforbrug for tilbehør må højst være 250 mA; medregn alle tilsluttede komponenter. |
| 24 V= : 24 V / 0 V | Separat mærket jævnspændingsudgang: 24 V = +, 0 V = −. Bruges f.eks. til en 24 V-lampe i henhold til diagrammet; det er ikke en 230 V-udgang. |
| 21 / 20 | NO potentialfri impuls eller kontakt, der kobler til 0 V. Trykknapper kan tilsluttes parallelt; selve kontakten har ingen +/−-polaritet. |
| 23 / 20 | NO potentialfri kommando til delvis åbning; 23 er signal, 20 er fælles 0 V, ikke et forsyningspar. |

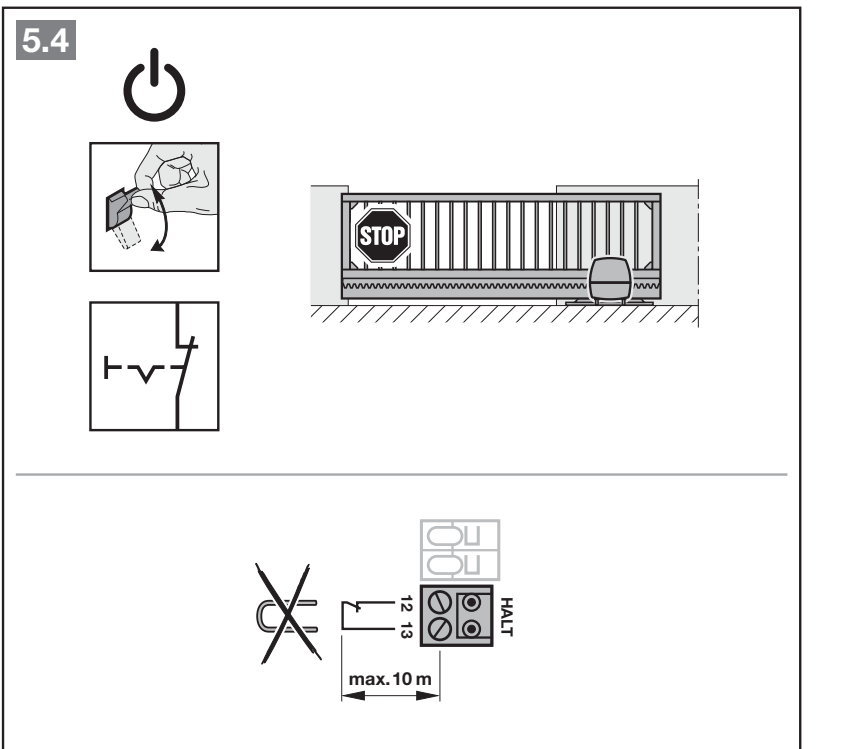

| HALT 12 / 13 | NC potentialfrit STOP; 13 = 0 V, 12 er indgangen. Ved montering af STOP fjernes den eksisterende bro mellem 12–13, og NC-kontakten tilsluttes. |
| REED | Reed-endesensor i henhold til den oprindelige opbygning; tilslut ikke ekstern spænding. |
| BUS | Systemtilbehør med tilsvarende stik. Det er ikke en universel +/−-udgang til vilkårligt udstyr. |
| MOTOR / SNT / AKKU | Motor, netdel og beregnet nødakkumulator. Brug de originale stik, og overhold den markerede polaritet; afbryd også akkumulatoren under arbejdet. |
Ekstern spænding på styreindgangene kan ødelægge elektronikken. Tilslut ikke 230 V til 21/23/HALT eller SE. HALT er ikke en overvåget sikkerhedsindgang på PLc-niveau; forveksl den ikke med SE-beskyttelsesenheden.

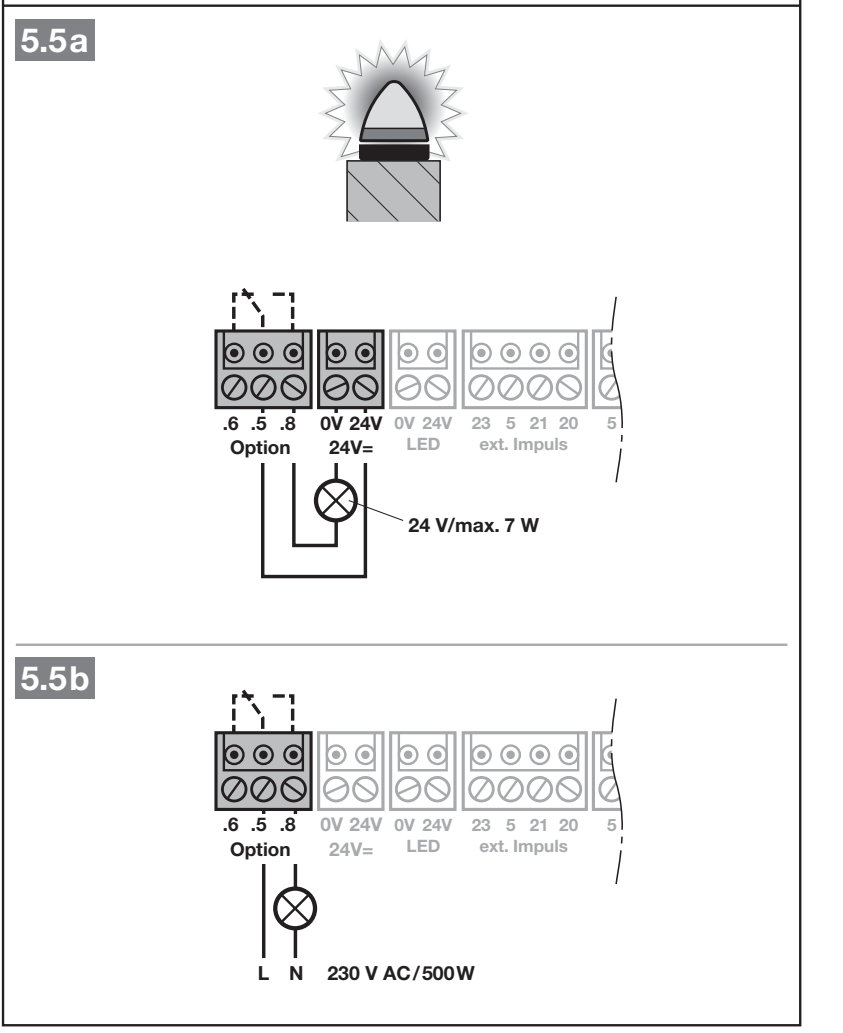

SLK-signallampe og Option-relæ
Relæ Option har potentialfrie kontakter .5 fælles, .8 NO, .6 NC. Til en 24 V-lampe bruges i diagrammet 24 V (+) → .5, .8 → lampe, lampens returledning → 0 V (−). Hvis lampen er polaritetsfølsom, tilsluttes dens positive indgang til den koblede forsyning fra .8 og den negative til 0 V. Producenten angiver for denne 24 V-lampe maks. 7 W; overhold også den samlede grænse for tilbehør; værdien på 7 W forhøjer den ikke. Funktionen for det interne relæ indstilles i menu 31.
230 V-lampen har sin egen eksterne netforsyning; producentens diagram angiver højst 500 W. Netlederne skal have ekstra isolering helt frem til tilslutningen. Denne tilslutning må kun udføres af en elektriker efter gennemgang af hele PDF-dokumentet; 230 V må ikke komme i kontakt med lavspændingskredsløb.

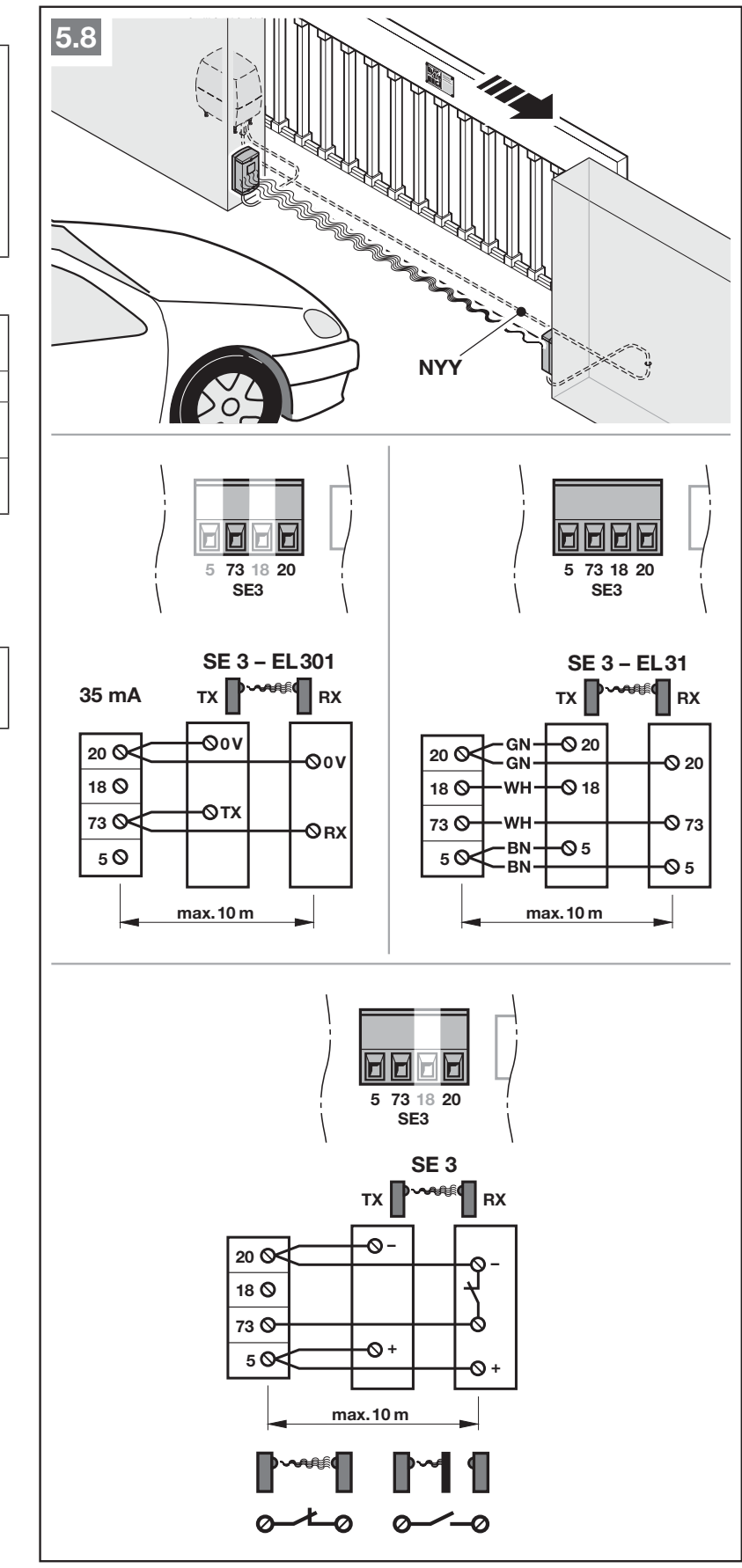

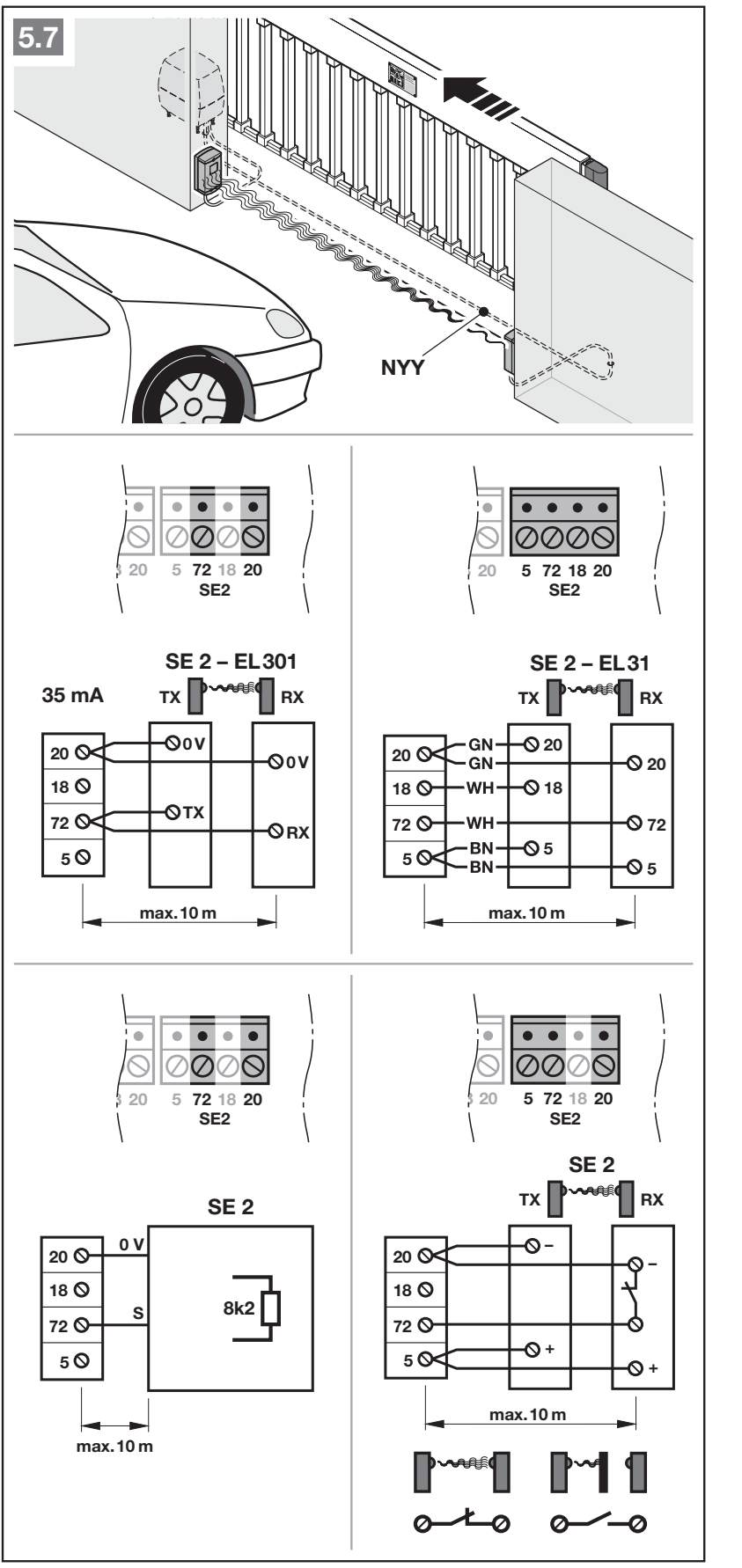

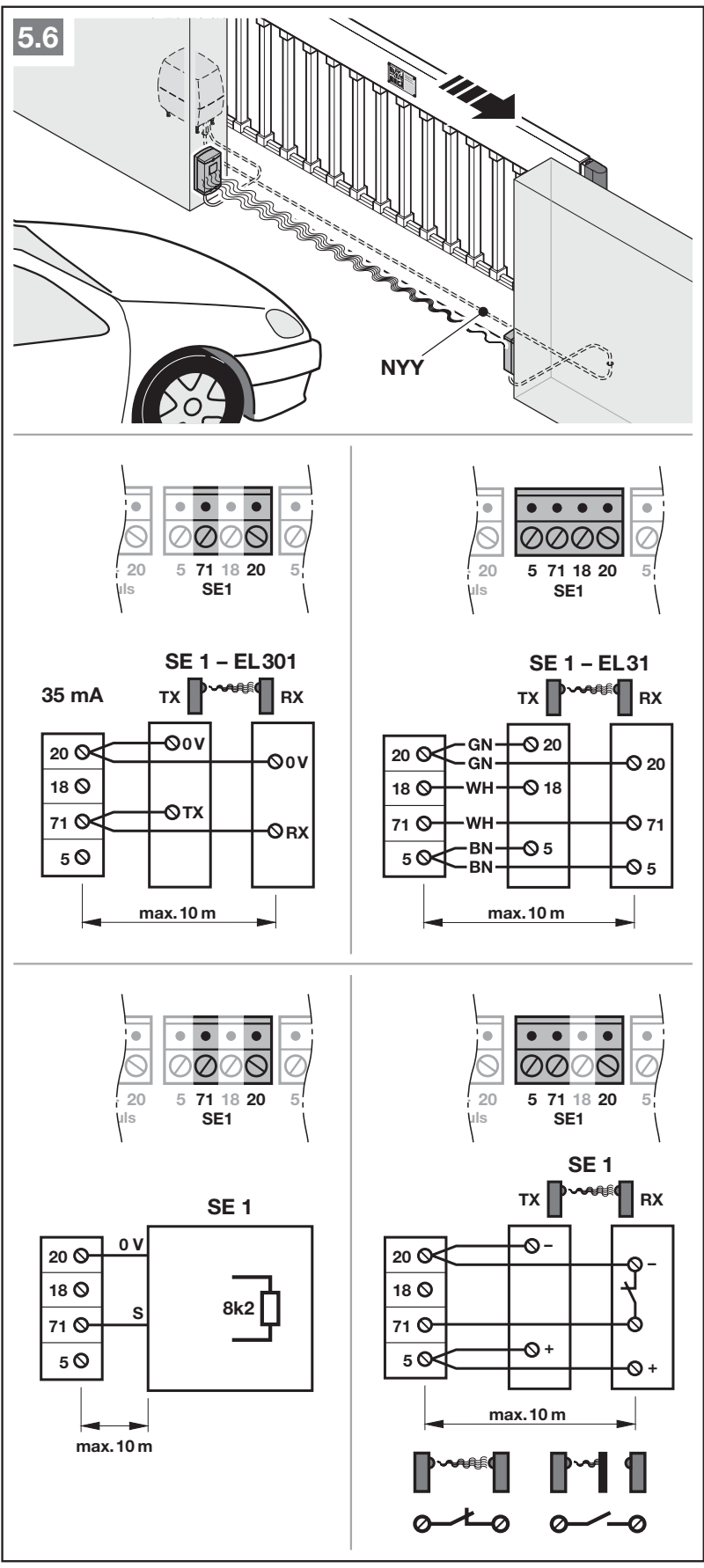

Fotoceller og sikkerhedsindgange SE1/SE2/SE3
| Indgang | Klemmer og reaktion vist i vejledningen |
|---|---|
| SE1 | 5 = +24 V DC; 20 = 0 V (−); 18 = test, 71 = signal. Aktiveres under lukning og vender kortvarigt retning. |
| SE2 | 5 = +24 V DC; 20 = 0 V (−); 18 = test, 72 = signal. Aktiveres ved åbning og reverserer kortvarigt. |
| SE3 | 5 = +24 V DC; 20 = 0 V (−); 18 = test, 73 = signal. Aktiveres ved lukning og reverserer kortvarigt. |
Efter tilslutning indstiller og tester en fagperson aktiveringsretningen og reverseringen for hver beskyttelsesanordning i forhold til den konkrete port. SE1 og SE2 understøtter dynamiske 2-leder-fotoceller, testede eller ikke-testede 3-leder-fotoceller, en 8k2-modstandssikkerhedskant og den angivne kantsikring. For SE3 er fotoceller angivet her; overfør ikke tilslutningen af modstandssikkerhedskanten fra SE1/SE2 til SE3. To fotoceller på samme kredsløb kræver en LSE2-expander. Ikke-testede beskyttelsesanordninger må ifølge vejledningen kun bruges til beskyttelse af ejendom.
EL301 – præcis tilslutning ifølge det oprindelige diagram
EL301 er en dynamisk 2-leder-enhed med et strømforbrug på 35 mA som vist på billedet. For SE1 tilsluttes TX 0 V og RX 0 V → 20, den markerede terminal TX → 71 og den markerede terminal RX → 71. Ved SE2 erstattes 71 med klemme 72 og ved SE3 med klemme 73. Klemme 5 og testklemme 18 bruges ikke i dette specifikke EL301-diagram. Betegnelserne TX/RX er systemterminaler; tilslut ikke egen strømforsyning på +24 V, og brug ikke polaritet fra andre fotoceller.
Ved EL31 føres følgende forbindelser fra motorkortet til fotocellen. Strømforsyning til både modtageren RX og senderen TX: kort 20 →20 (0 V/−, GN), kort 5 →5 (+24 V DC, BN). Test af modtageren RX: kort 18 →18 (WH). Signaltråden WH fra modtageren RX tilsluttes på motorkortet til 71 for SE1, 72 for SE2 eller 73 for SE3. Brug hele diagrammet for den relevante SE, og sammenhold markeringerne på den leverede fotocelle med dens vejledning. Ved brug af en anden kontakt med egen strømforsyning skal dens eget diagram følges; en potentialfri NC-kontakt må ikke forveksles med +/−-strømforsyningen.
Tilslut alle sikkerhedsanordninger før indlæring. Efter tilføjelse eller ændring af sikkerhedsanordninger skal der foretages en ny indlæring menu 10 og funktionstest. En fagperson skal ændre aktiveringsretning, reversering, hastighed og kraft i de udvidede menuer.

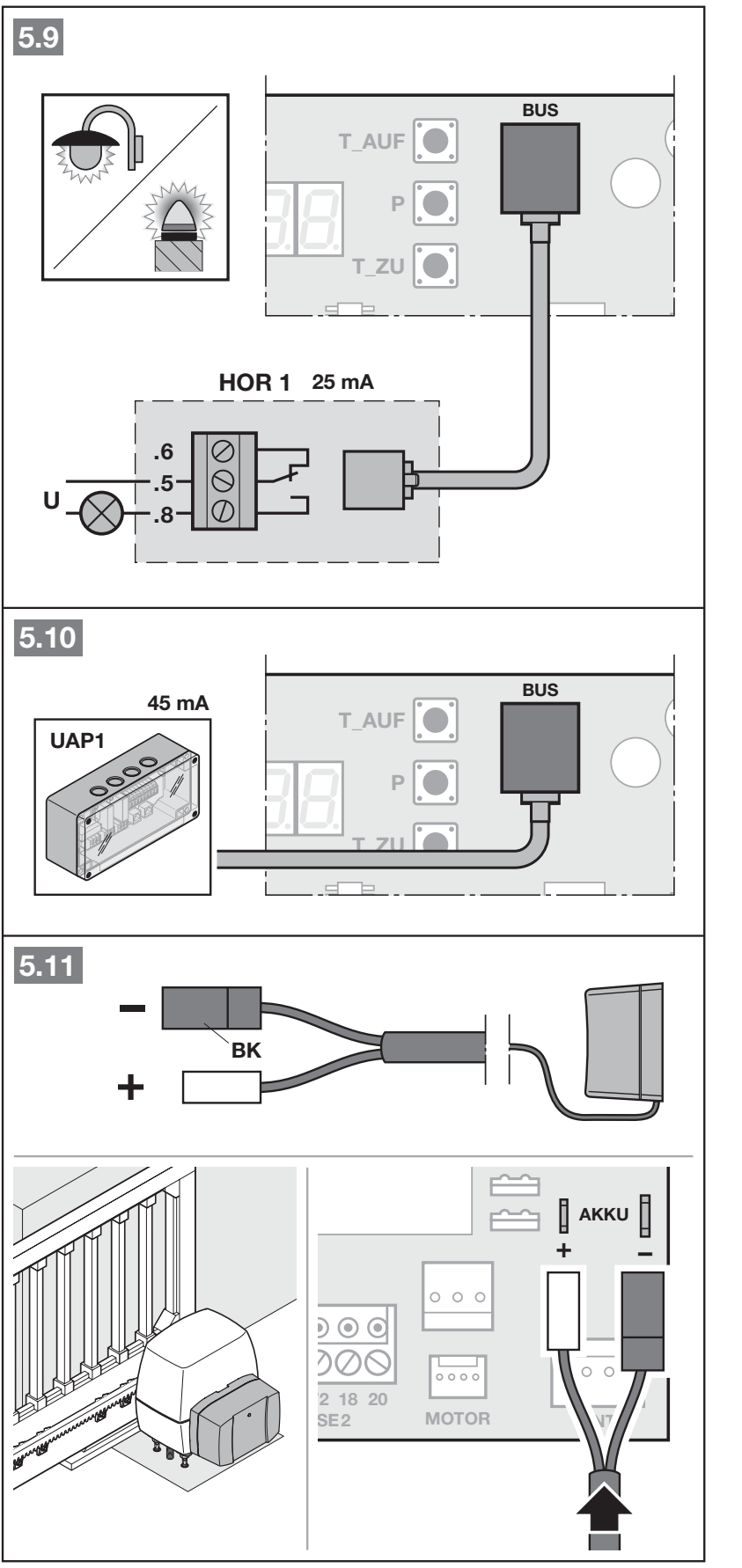

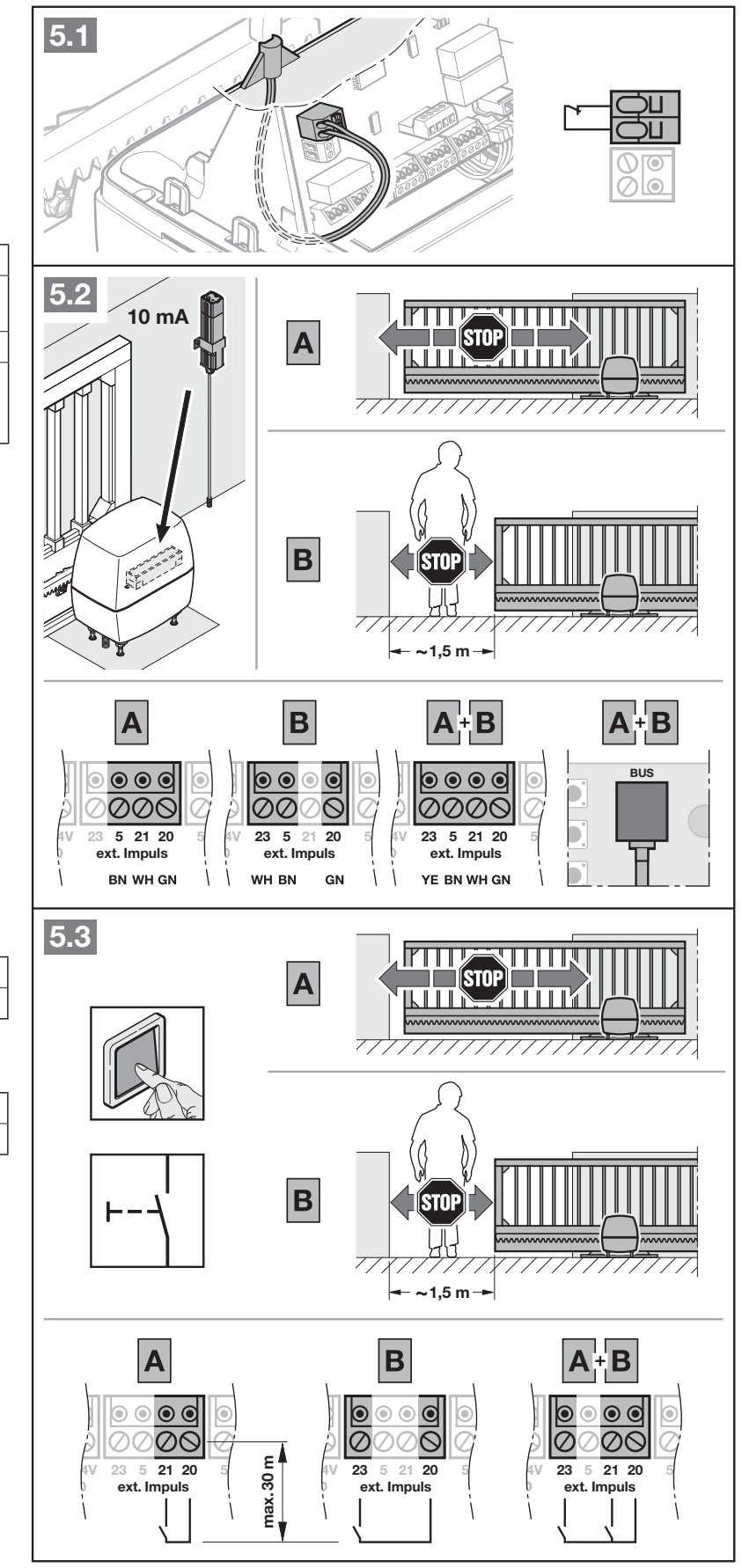

Ekstra moduler og ekstern modtager
| Enhed | Tilslutning / funktion |
|---|---|
| Ekstern kablet modtager | GN → 20 (0 V); BN → 5 (+24 V DC); WH → 21 (impuls); YE → 23 (delvis åbning). HEI3 BiSecur har et tilhørende stik, mens ESEI BiSecur tilsluttes BUS. |
| HOR1 / UAP1 / UAP1-300 | Tilsvarende BUS-stik ifølge diagrammet; HOR1 har et strømforbrug på 25 mA, UAP1 på 45 mA. Funktioner for det eksterne relæ i menu 30. |
| HNA Outdoor | Tilsluttes den dertil beregnede AKKU-port; skifter automatisk ved strømsvigt. På kortet, vendt som vist på billedet, sidder + til venstre og − til højre; den sorte ledning BK skal tilsluttes −. Brug det originale stik og polaritetsmarkeringen på det dertil beregnede batteri. Træk stikket ud før service; afbrydelse af strømnettet betyder ikke, at hele portåbneren er frakoblet. |
Første opstart og valg af type 02
Sikkerhedsanordningerne skal være tilsluttet, de optiske baner frie, porten mekanisk i orden og området afspærret for personer. Under indlæringen gemmes endepositioner, kræfter og tilsluttede sikkerhedsanordninger. Retningen fastlægges under indlæringen; efter korrekt idriftsættelse kan den kun ændres ved fabriksnulstilling og ny indlæring.

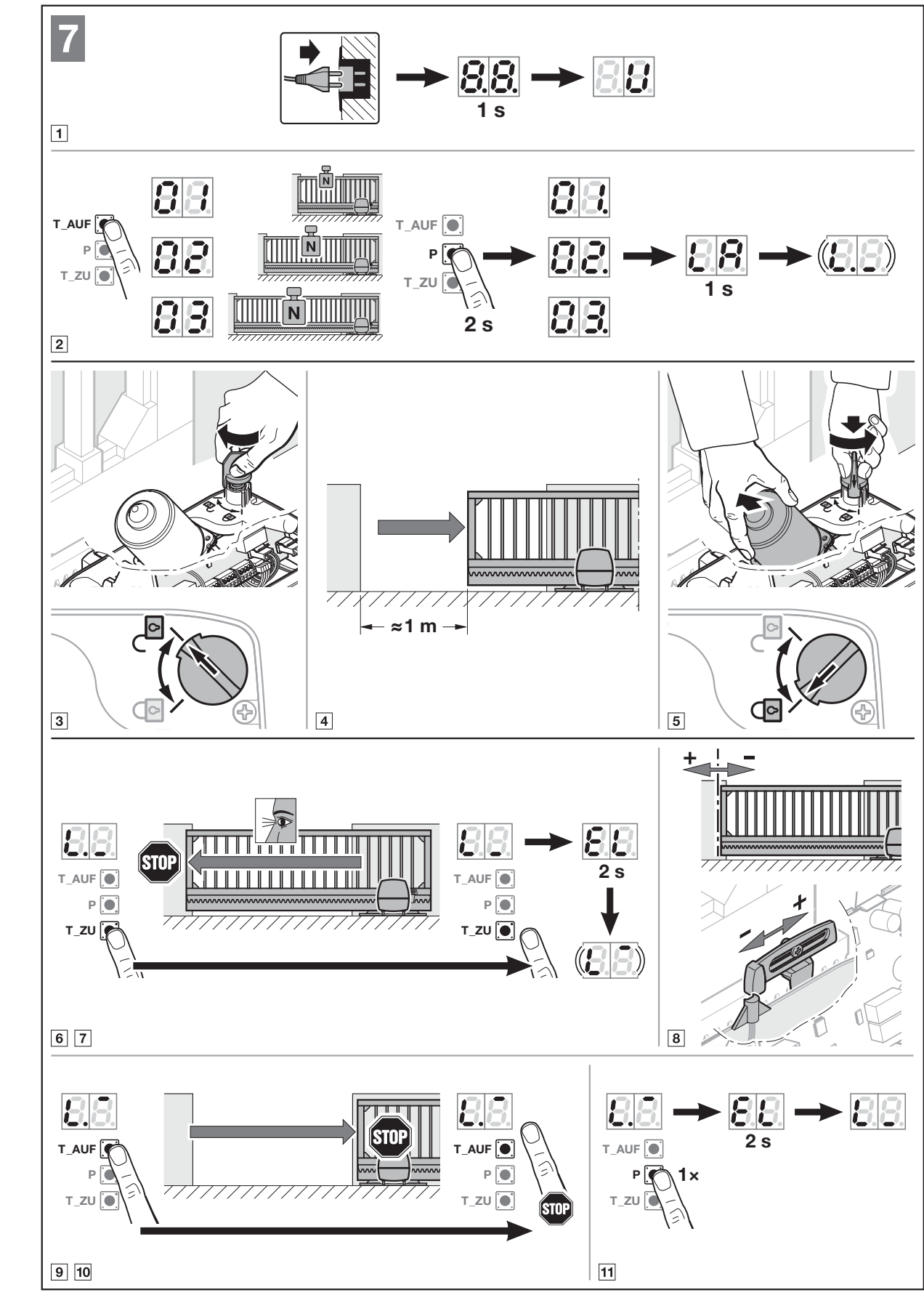

- Tænd for strømmen. Displayet viser først 8.8. og derefter U. Typen er forudindstillet ved levering; efter en fabriksnulstilling vælges den med knappen T_AUF 02 for LineaMatic P. Vælg kun den type, der svarer til den faktiske portåbner; et andet valg ændrer hastigheds- og sikkerhedsindstillingerne.
- Hold P nede. Hold knappen nede i cirka 2 sekunder. Når typen og LA vises, går enheden videre til indlæring af endepositionerne.
- Frigør portåbneren, åbn porten cirka 1 m, og lås portåbneren igen. Hold T_ZU nede; porten skal bevæge sig i lukkeretningen. Hvis den bevæger sig i den modsatte retning, skal du slippe knappen kortvarigt og holde T_ZU nede igen som beskrevet af producenten.
- Slip knappen, når porten er standset af den magnetiske endestopkontakt. Hvis den lukkede position ikke passer, skal du flytte magnetglideren, holde T_AUF kortvarigt nede, så porten bevæger sig væk fra endestopkontakten, og derefter holde T_ZU nede, indtil den igen standses af endestopkontakten. Gentag om nødvendigt denne procedure.
- Hold T_AUF nede, indtil den ønskede åbningsposition er nået, slip knappen, finjuster med T_AUF/T_ZU, og gem med P.

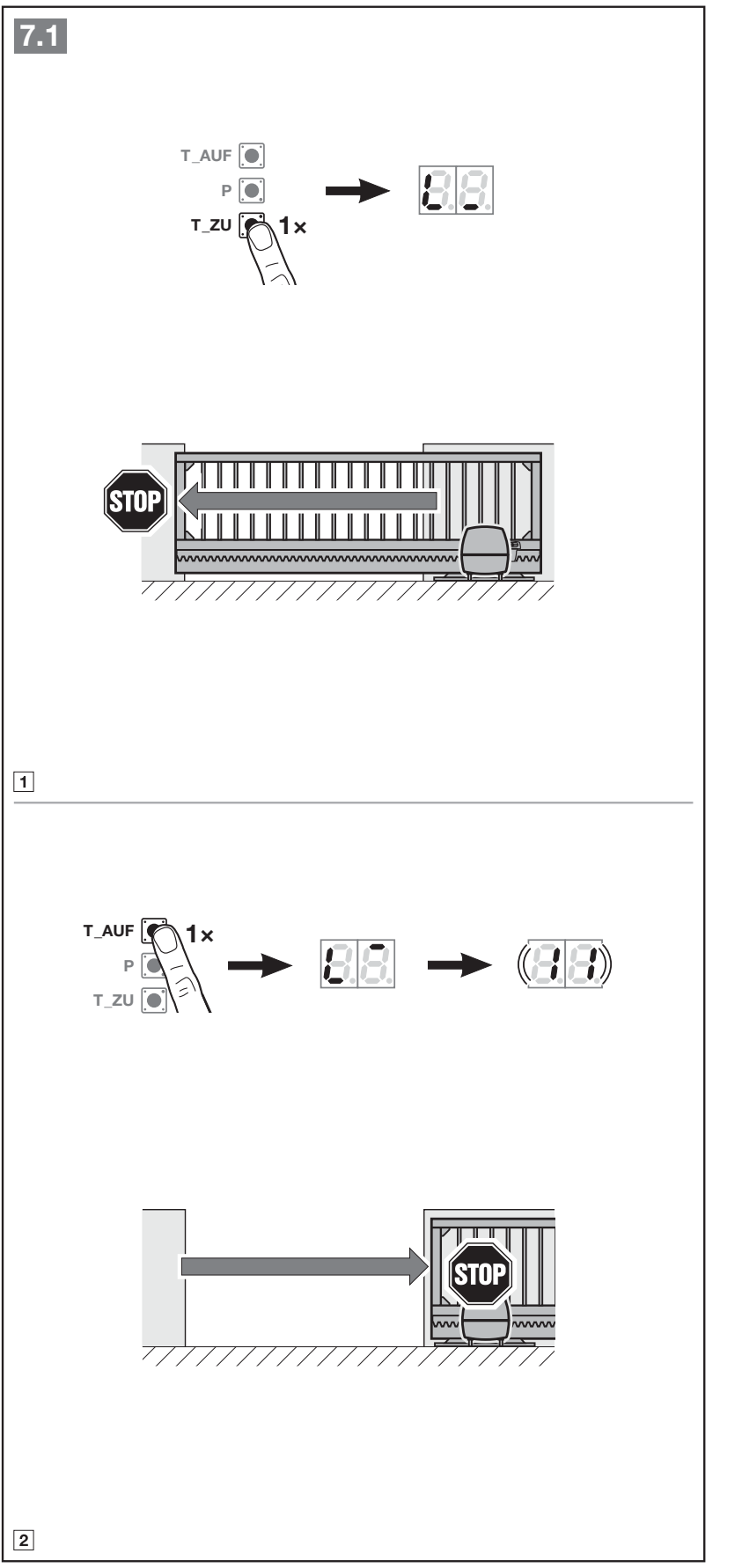

- Tryk kortvarigt på T_ZU for kraftindlæring, og lad porten lukke; tryk derefter på T_AUF, og lad porten åbne helt. Når indlæringen er fuldført, blinker 11 for radioindlæring. Sikkerhedsanordningerne må ikke aktiveres under kraftindlæringen.

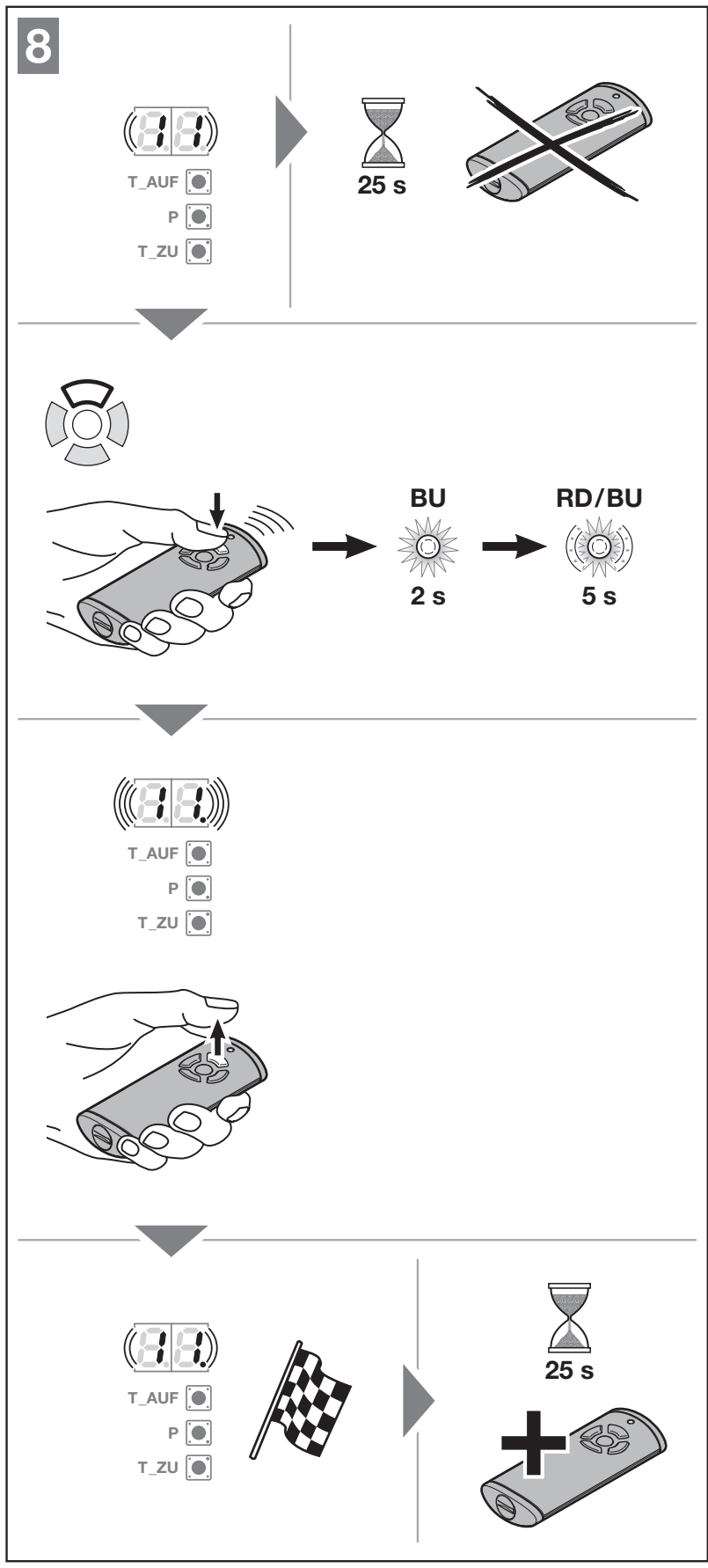

- Gem de ønskede fjernbetjeninger, eller afslut radioindlæringen. Kontrollér hele portens sikkerhedsanordninger og kræfter, monter dækslerne, og vis brugeren, hvordan den manuelle frigørelse betjenes.
Gentagen indlæring efter ændringer af porten eller sikkerhedsanordningerne

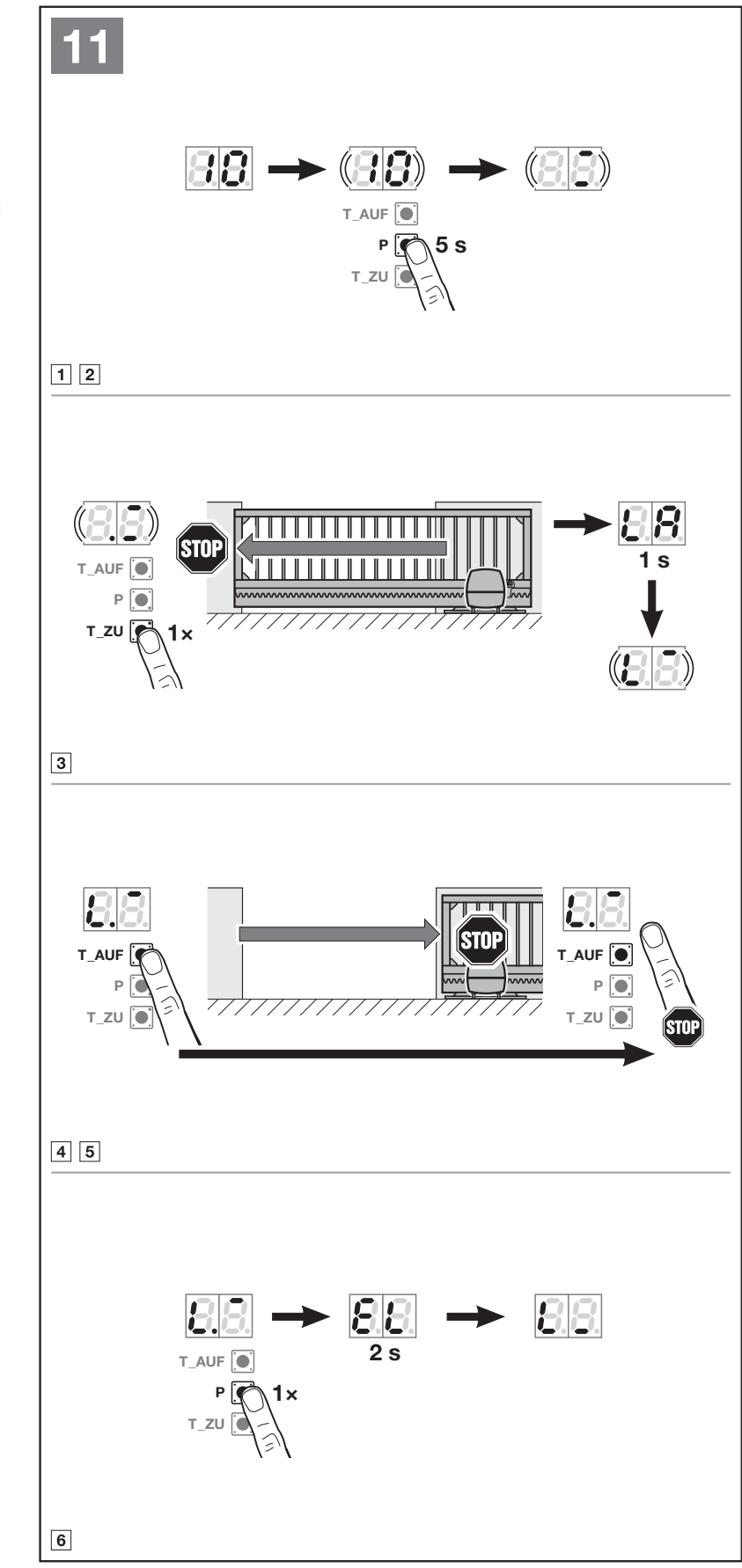

Menu 10 sletter den hidtidige kørselsstrækning og de indlærte kræfter. Når indlæringen er startet, kan den ikke afbrydes før tid; den skal gennemføres. Bruges efter ændring af endepositioner eller mekanik, efter service eller efter tilføjelse af fotoceller eller sikkerhedskant. Der er ingen almindelig tidsbegrænsning.
- Åbn porten cirka 1 m, vælg menu 10, og hold P nede i 5 sekunder.
- Tryk på T_ZU, og lad porten køre frem til den lukkede endestopposition.
- Hold T_AUF nede, indtil den ønskede åbningsposition er nået, finjuster om nødvendigt, og bekræft med P.
- Start T_ZU for at lukke helt og T_AUF for at åbne helt, så kræfterne indlæres igen.
- Når indlæringen er fuldført, blinker 10 hurtigt i cirka 2 sekunder og lyser derefter konstant. Vælg 00, og tryk kortvarigt på P for at vende tilbage til normal drift. Kontrollér alle sikkerhedsanordninger og driftsindstillinger.

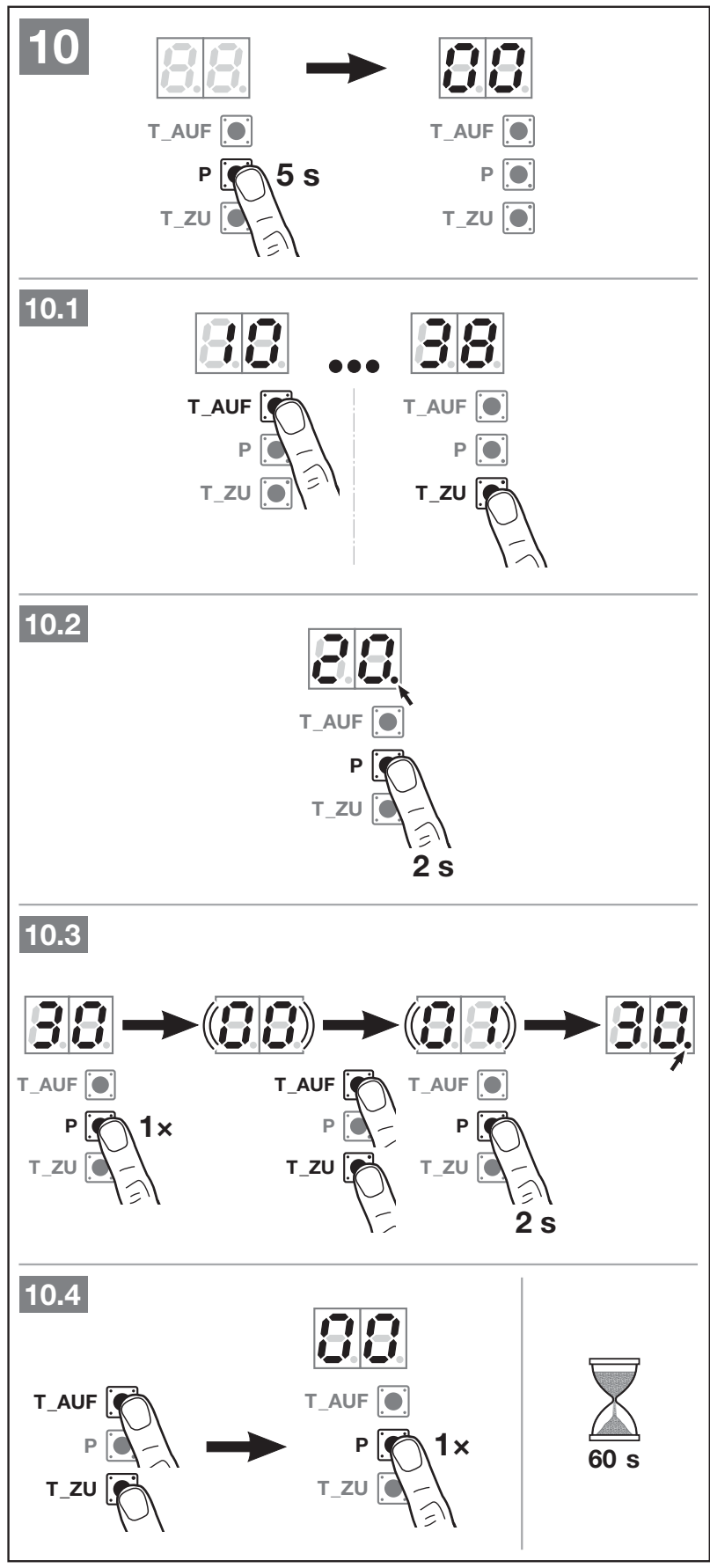

Programmering via displayet
Hold P nede i cirka 5 sekunder, indtil 00 vises. T_AUF/T_ZU vælger menu eller parameter. Ved en enkelt funktion holdes P nede i 2 sekunder; i en menu med parametre trykkes først kort på P, hvorefter parameteren vælges, og P holdes nede i 2 sekunder for at gemme. Punktummet ved tallet angiver det aktive valg. Menu 00 og et kort tryk på P afslutter programmeringen; den almindelige tidsbegrænsning er 60 sekunder og 25 sekunder ved radioindlæring. Gå ikke ud fra, at en ny parameter er gemt, før den er bekræftet.
Tabellerne viser valgmulighederne og fremgangsmåden for at gemme dem. Kontrollér den aktive parameter og portens funktion efter indstillingen. De viste menuer er offentligt tilgængelige; serviceindstillinger for kraft, hastighed og grænser for reversering skal udføres af en fagperson.
Menu 30 og 31 – relæparametre
| Parameter | Betydning |
|---|---|
| 00 | Lysfunktion: ekstern for 30, intern for 31. Menu 30/00 aktiverer 26; 31/00 aktiverer 22. |
| 01 / 02 / 03 | Melding om åben / lukket / delvist åben position. |
| 04 | Impulssignal ved åbningskommando; i menu 30 også ved delvis åbning for eksternt relæ. |
| 05 | Fejlmelding. |
| 06 | Konstant signal ved start/forvarsel. |
| 07 | Blink ved start/forvarsel. |
| 08 | Relæet er trukket under bevægelse og sluppet i slutpositionerne. |
| 09 | Melding om serviceinterval In. |
| 10 | Blink ved start/forvarsel, kun ved lukning. |
Ved parametrene 01–10 aktiveres menu 25 for det eksterne relæ og menu 20 for det interne relæ. Forvarsel er kun aktivt, når menu 32 er aktiveret. Kontrollér derfor altid relæændringer sammen med den automatisk tilknyttede menu.
Menu 32, 34 og 35 – tidsindstillinger
| Parameter for menu 32 | Tid / funktion |
|---|---|
| 00 | slukket |
| 01 | 1 s |
| 02 | 2 s |
| 03 | 3 s |
| 04 | 4 s |
| 05 | 5 s |
| 06 | 10 s |
| 07 | 15 s |
| 08 | 20 s |
| 09 | 30 s |
| 10 | 60 s |
| Parameter for menu 34 | Tid / funktion |
|---|---|
| 00 | slukket |
| 01 | 5 s |
| 02 | 10 s |
| 04 | 30 s |
| 05 | 60 s |
| 06 | 90 s |
| 07 | 120 s |
| 08 | 180 s |
| 09 | 240 s |
| 10 | 300 s |
| Parametermenu 35 | Tid / funktion |
|---|---|
| 00 | slukket |
| 01 | samme som 34 |
| 02 | 5 min |
| 03 | 15 min |
| 04 | 30 min |
| 05 | 45 min |
| 06 | 60 min |
| 07 | 90 min |
| 08 | 120 min |
| 09 | 180 min |
| 10 | 240 min |
Aktivér automatisk lukning 34/35 først, når fotocellen er indlært. Når de aktiveres, indstilles den forudgående advarsel 32/02 automatisk til 2 sekunder. Under automatisk lukning stopper en ny kommando porten. Indstil delvis åbning i menu 36; hvis positionen er for tæt på den lukkede position, melder styreenheden fejl 1 og bruger den mindste tilladte position.
Indlæring af fjernbetjeninger
Den integrerede modtager kan gemme højst 150 radiokoder, fordelt på funktionerne. Når kapaciteten overskrides, slettes de ældste koder. Hvis du gemmer den samme kode under en anden funktion, slettes dens tidligere tilknytning. En kode er ikke automatisk en hel sender med alle knapper.
- Porten skal stå stille, uden aktiv forudgående advarsel og tid for automatisk lukning.
- Vælg 11 for impuls eller 12/13/14/15 for den ønskede anden funktion, og tryk kort på P. Tallet blinker.
- Hold knappen på en kompatibel sender i kodesendertilstand nede; når BiSecur vises, skifter LED'en mellem rød og blå efter ca. 5 s.
- Når menunummeret på drevet blinker hurtigt, er koden genkendt. Slip knappen. En ny kode kan tilføjes inden for 25 s.
- Tryk kort på P for at afbryde indlæringen; via 00 og P vender du tilbage til drift. Afprøv derefter hver gemt funktion, mens området er sikret.
Statusfeedback kræver en egnet tovejs-sender med positionskontrol; frekvensen 868 MHz alene bekræfter ikke, at denne funktion findes. Ikke alle sendere har en statusknap eller samme fremgangsmåde ved batteriskift. Følg senderens egen vejledning ved deling af kode og nulstilling af den enkelte sender.
Efterfølgende tilslutning af en ekstern modtager
Ved efterfølgende tilslutning af en ekstern radiomodtager kræver producenten, at man sletter radiokoderne i den integrerede modtager via menu 19. Dette sletter alle gemte sendere og funktioner; notér de anvendte fjernbetjeninger og deres tilknytninger, inden du gør det. Indlær derefter koderne på den eksterne modtager i henhold til dens egen vejledning. Den eksterne modtagers antenneledning må ikke ligge op ad metalgenstande.
Sletning af radio og fabriksnulstilling
Menu 19 – slet alle koder
Vælg 19, og hold P nede i 5 sekunder. Tallet 19 blinker langsomt i 5 sekunder og derefter hurtigt i ca. 3 sekunder; når 19 lyser konstant, er sletningen bekræftet. Alle sendere og alle funktioner slettes. Denne fremgangsmåde understøtter ikke sletning af en enkelt knap eller en enkelt funktion.

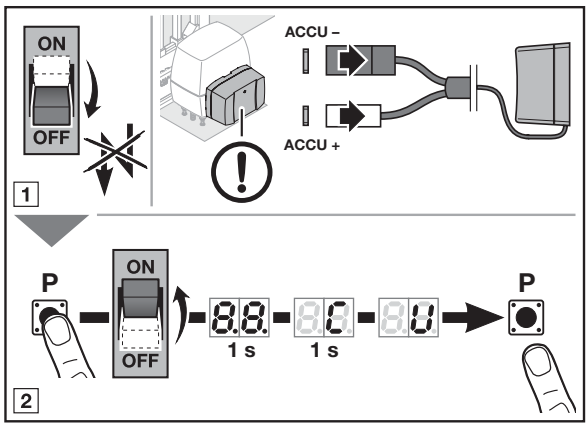

Nulstilling af drevet til fabriksindstillinger
En fabriksnulstilling gendanner indstillingerne og sletter de indlærte kørselsstrækninger og kræfter; radiokoderne bevares. Menu 10 bruges kun til ny indlæring af kørselsstrækning/kræfter, mens menu 19 alene sletter radioindstillingerne. Forveksl ikke disse tre handlinger.
- Afbryd strømforsyningen og nødbatteriet som vist på illustrationen. Sikr porten mod bevægelse.
- Hold knappen P nede, og tilslut strømforsyningen igen.
- Hold P nede, mens 8.8. og C vises, indtil U vises; slip derefter knappen.
- Vælg den korrekte type 02 til LineaMatic P, og gennemfør hele idriftsættelsen igen. Kontrollér også de bevarede fjernbetjeninger, sikkerhedsfunktionerne, tiderne og kræfterne.
Referencekørsel efter frigørelse eller strømafbrydelse
Hvis positionen er ukendt efter en strømafbrydelse, eller hvis kraftbegrænsningen er blevet aktiveret tre gange, kan en referencekørsel være nødvendig. Den næste impuls starter den kun i lukkeretningen, med reduceret hastighed og uden kraftbegrænsning. Området skal være sikret; hvis det ikke er beskyttet af en fotocelle eller anden anordning, må kørslen kun udføres, mens porten er under opsyn. Efter manuel frakobling uden strømafbrydelse skal strømforsyningen afbrydes én gang mere, når området er sikret, så den nye referencekørsel udføres som beskrevet i vejledningen.

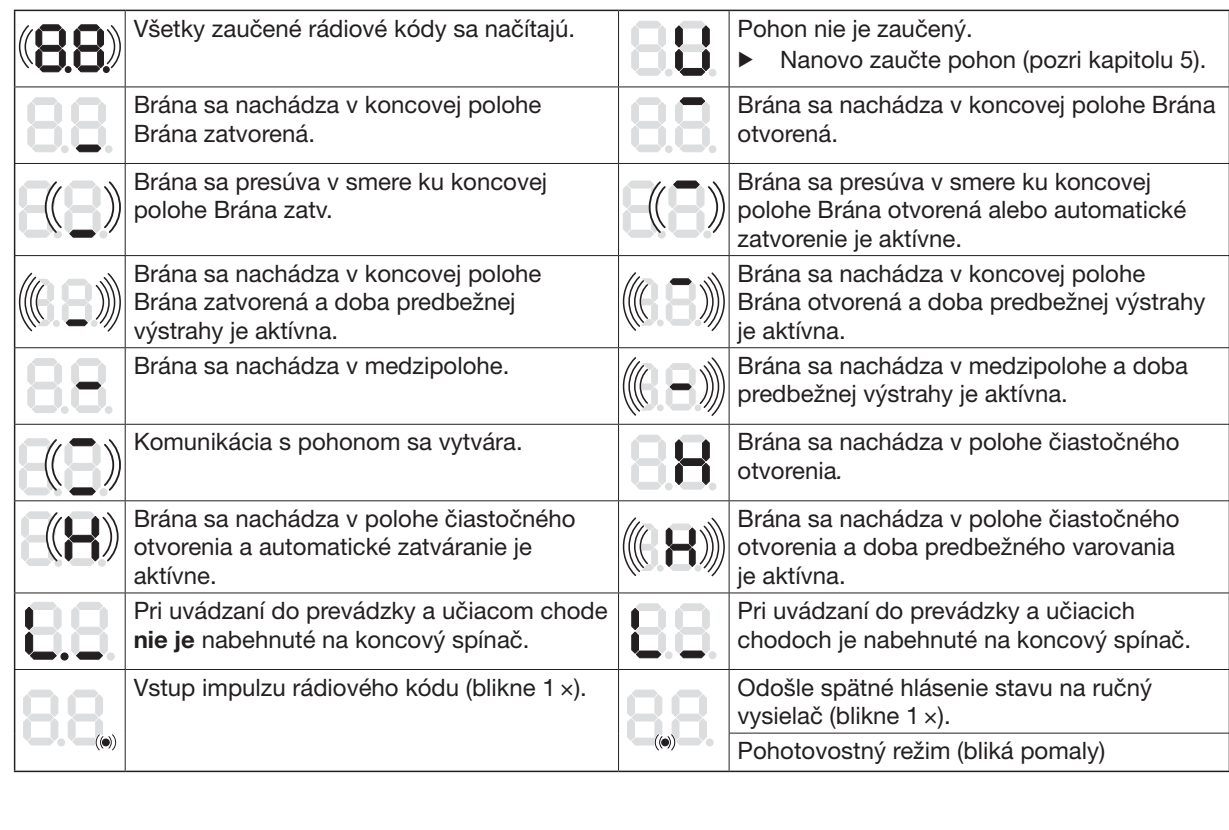

Displaydiagnostik
| Visning | Betydning / fremgangsmåde |
|---|---|
| U | Drevet er ikke indlært; gennemfør idriftsættelsen. |
| 8.8. | Opstart eller indlæsning af radiokoder; det er ikke nødvendigvis en fejl. |
| 1 s med blinkende prik | Reverseringsgrænsen eller delvis position kan ikke indstilles; kontrollér forhindringer og afstanden til den lukkede position. |
| 2.1 / 2.2 / 2.3 | SE1 / SE2 / SE3-beskyttelse: forhindring, forkert justering, kabelføring eller beskadiget udstyr. |
| 3 / 5 | Kraftbegrænsning under lukning / åbning; fjern forhindringen, og kontrollér den mekaniske funktion i stedet for automatisk at øge kraften. |
| 4 | HALT12–13 afbrudt; kontrollér NC-kredsløbet og kabelføringen. |
| 6 | Systemfejl eller overskridelse af køretiden; en fagperson skal kontrollere nulstilling og ny indlæring samt reparere eller udskifte drevet ved fejl. |
| 7 | Kommunikationsfejl på tilbehørsprintet; kontrollér kabler, stik og modul. |
| 8 | Ugyldig indtastning eller betjening; kontrollér den valgte værdi. |
| 9 | Testet sikkerhedsanordning eller 8k2 aktiveret/fejlbehæftet; fjern forhindringen, og kontrollér beskyttelsen. |
| 13 / 17 | Underspænding / spændingsfejl; kontrollér strømforsyningen og batteriet. |
| C | Ukendt referencepunkt; sikr området, og udfør en referencekørsel. |
| In | Serviceintervallet er overskredet; få anlægget efterset. |
Vedligeholdelse og sikker overdragelse
Producenten betegner drevet som vedligeholdelsesfrit, men hele porten skal efterses regelmæssigt. Kontrollér sikkerheds- og beskyttelsesfunktionerne hver måned, og kontrollér 8k2-modstandslister og ikke-testede beskyttelsesanordninger hvert halve år i henhold til vejledningen. Hold øje med, om porten kører let, tandstangens fastgørelse, føringen, beskadigede kabler, fotocellernes renhed og frigørelsesfunktionen. Få straks en fagperson til at udbedre mangler.
Afbryd alle strømkilder før vedligeholdelse, og sørg for, at de ikke kan tilsluttes igen. Efter montering og ændringer kontrollerer teknikeren sikkerhedsanordningernes funktion, reversering og driftskræfter. Brugeren instrueres, vejledningerne overdrages, og advarselsskiltet fastgøres synligt på porten. Børn må ikke lege i portens bevægelsesområde; man må først passere, når porten er standset helt.
Tekniske data for Hörmann LineaMatic P 4554309
| Parameter | Værdi |
|---|---|
| Model / typevalg | LineaMatic P /02 |
| Maksimal portbredde / -højde | 8000 mm /2000 mm |
| Maks. vægt – jordbåret / fritbærende | 500 kg /400 kg |
| Netforsyning | 230/240 V AC,50/60 Hz; tilladt område 170–260 V AC. |
| Styrespænding | 24 V/37 V DC, omskiftelig intern styring; ikke en universel udgang til tilbehør. |
| Strømforsyning til tilbehør | 24 V DC;5=plus,20=0 V; samlet maks.250 mA. |
| Radiofrekvens / hukommelse | 868 MHz / højst 150 radiokoder |
| Kapslingsklasse / temperatur | IP44 /−20 til+60 °C |
| Maksimal luftfugtighed | 93%, ikke-kondenserende |
| Standbyforbrug | Mindre end 0,5 W |
| Endestillinger | Magnetisk REED-kontakt og elektronisk indlærte positioner/kræfter. |
| Cyklusser pr. dag/time | I henhold til typeskiltet. |
| Kabinet | Metalstøbegods og glasfiberforstærket plast, vejrbestandige materialer. |

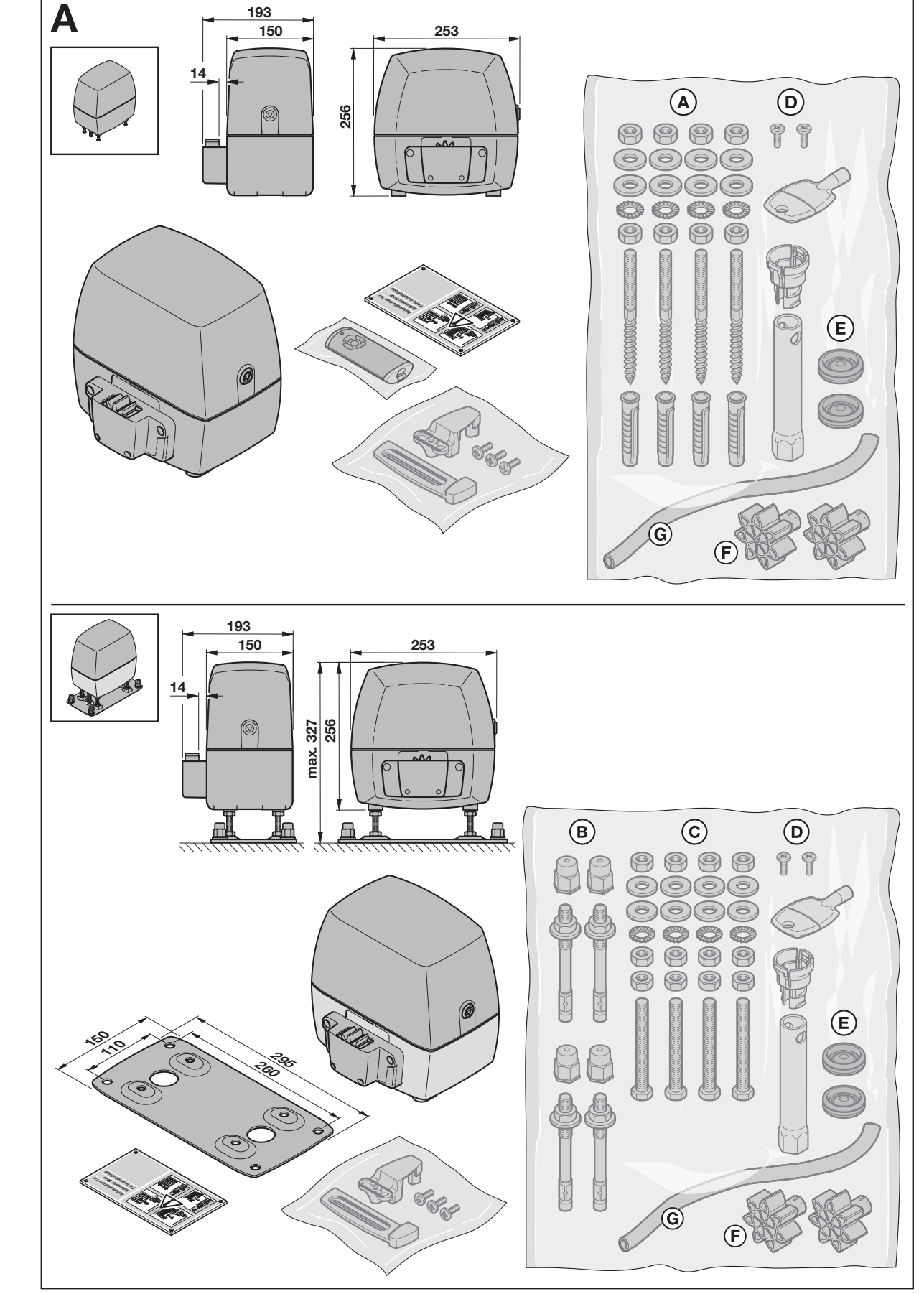

Måltegningen angiver kabinettets mål 193 × 253 × 256 mm. Ved montering på en bundplade kan den samlede højde justeres op til 327 mm; den viste plade har et grundrids på 260 × 295 mm. Vælg den konkrete monteringshøjde i forhold til tandstangen ud fra målet A, ikke kun ud fra dækslets udvendige mål.
Hvordan bestiller jeg denne vare?
Vælg den løsning, der passer dig bedst:
- bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
- bestil via e-mail: bestil på [email protected]
