Beskrivelse af produktet Hormann LineaMatic - separat drev til skydeport op til 300 kg/6 m, 4511323 (A)
Motoren er beregnet til skydeporte med en gennemkørselslængde på 6m/300kg. Den lukkede endeposition registreres af en magnet og en REED-kontakt. Kørevej og kræfter indlæres ved idriftsættelsen. Motoren er ikkeversibel.
Motoren har en indbygget styreenhed med integreret tovejsmodtager til betjening af motoren med fjernbetjeninger. Fordelen ved tovejsmodtageren er, at portens åbne/lukkede status kan kontrolleres direkte på fjernbetjeningen.
Hörmann LineaMatic 4511323 er en motor til skydeporte på op til 6 m i bredden og 2 m i højden. For en jordkørende port er grænsen 300 kg, og for en fritbærende port 250 kg. Portens fyldning og den lokale vindbelastning skal vurderes sammen med portens mekaniske modstand.
Montering, tilslutning til elnettet og idriftsættelse skal udføres af en fagkyndig person. Afbryd strømmen og frakobl eventuelt nød-batteri, før dækslet åbnes. Sikr portbladet mod utilsigtet bevægelse, og beskyt både hoved- og sekundære lukkekanter samt tandstangens indgrebsområde.
Separat LineaMatic-motor og tilhørende sæt
| Variant | Valg |
|---|---|
| Separat LineaMatic 4511323 (A) | Motor til udskiftning eller udvidelse af et eksisterende anlæg. Tilbehør vælges separat. |
| LineaMatic-sæt 4511323 (D) | Alternativt tilbud på et sæt. Kontrollér pakkens indhold på siden for det konkrete sæt. |
| LineaMatic-sæt 4511323 (B) | En anden sætvariant; udled ikke indholdet alene ud fra, at motoren er den samme. |
Tilbehør og tilslutning
De konkrete eksempler i diagrammerne er EL301, EL31, SLK, HOR 1, UAP 1/UAP 1-300 og HNA Outdoor. Disse medfølger ikke den separate motor. Hörmann SK-SET LineaMatic 437989 er et separat tilbehørstilbud. Sammenhold altid tilslutningen med mærkningen på det leverede udstyr.
Montering af LineaMatic
Forberedelse af port og fundament
Porten skal kunne bevæges let og jævnt manuelt, have stabil føring og være mekanisk sikret mod at køre af sporet. Låse og mekaniske spærringer, der forhindrer motoriseret bevægelse, skal sættes ud af drift. Motoren erstatter ikke reparation af en port, der går trægt eller er beskadiget.

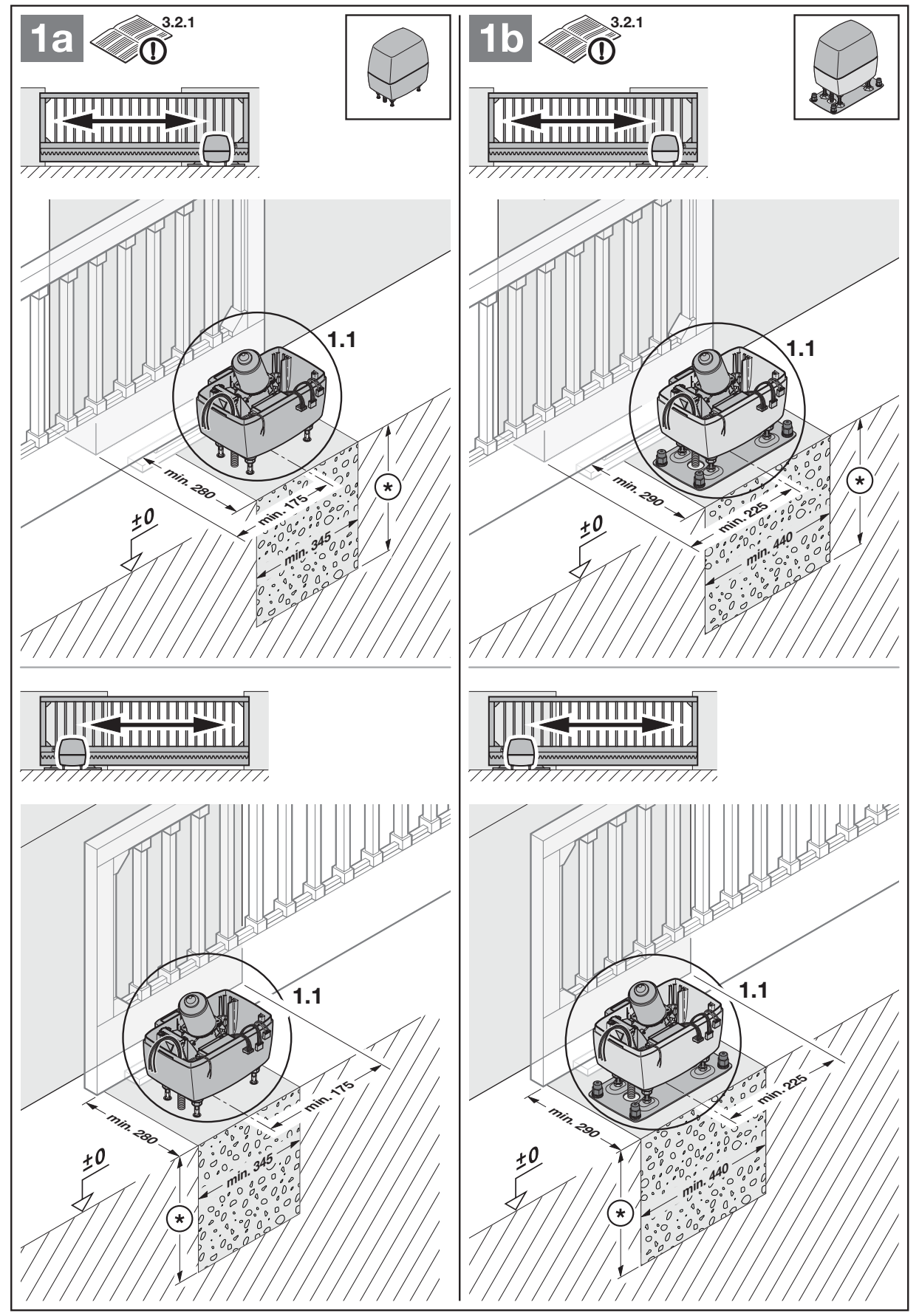

Vælg fundament ud fra, om monteringen udføres med eller uden bundplade. Ved en installation uden sikring af lukkekanten er de grundlæggende minimumsmål i tværsnittet 345 × 280 mm; særlige afstande 175 mm uden plade eller 200 mm med plade og orienteringen i forhold til porten skal følge hele tegningen. Når lukkekanten sikres, kræves et større fundament i henhold til den relevante tegning i PDF'en. Vælg en frostfri dybde efter monteringsstedet; målet på 80 cm i vejledningen er et eksempel for Tyskland. Betonen skal være tilstrækkeligt hærdet før montering; ved brug af bundplade kræver producenten komprimeret beton på mindst B25/C25.

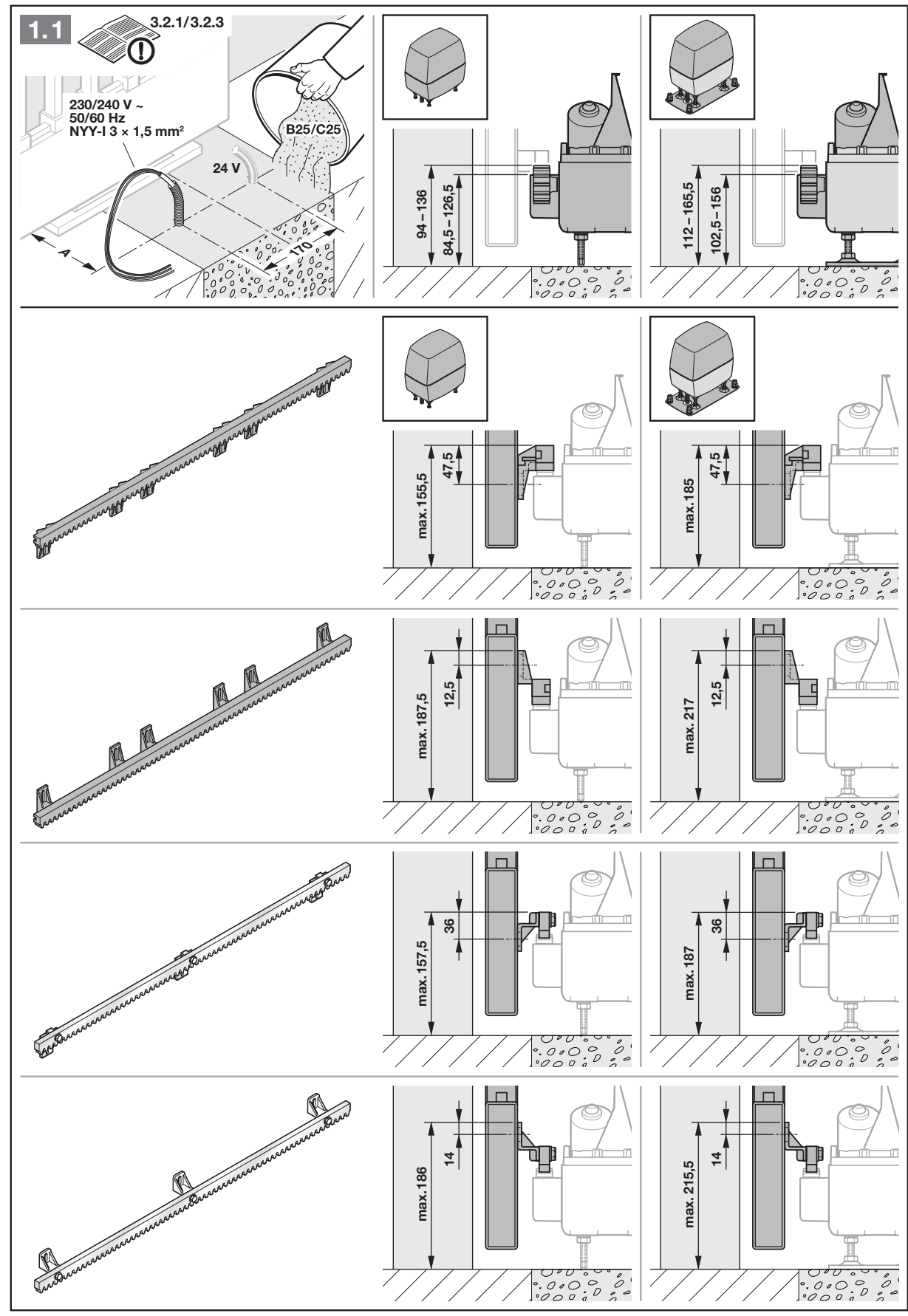

Forankring og monteringshøjde

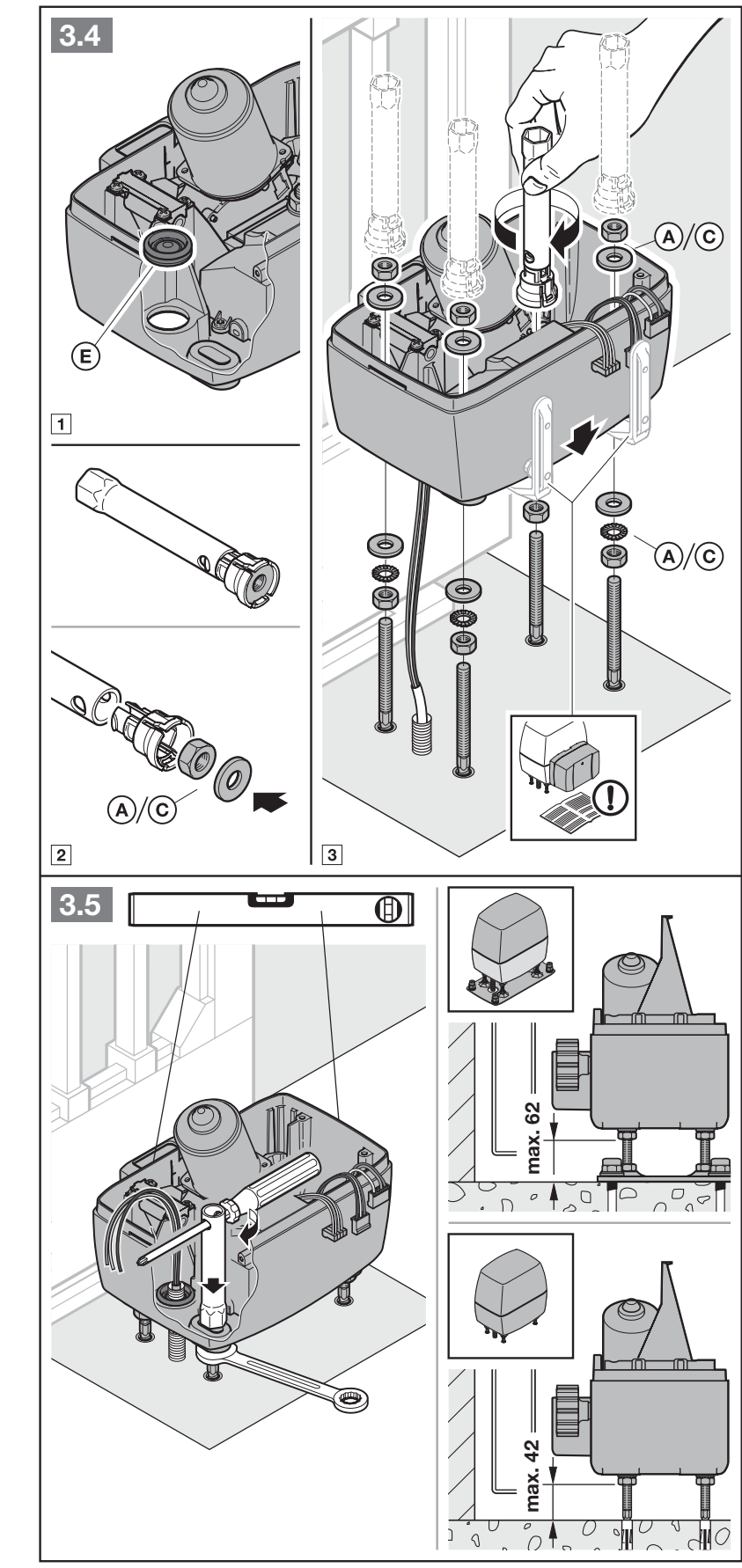

Motorens placering afhænger af den konkrete tandstang. Målet A på tegningen kan ikke bruges på tværs af forskellige tandstænger.
| Tandstangens betegnelse | Mål A |
|---|---|
| 436444 | 124–136 mm |
| 438759 | 126–138 mm |
| 438631 | 125–129 mm |
| 438632 | 129–133 mm |

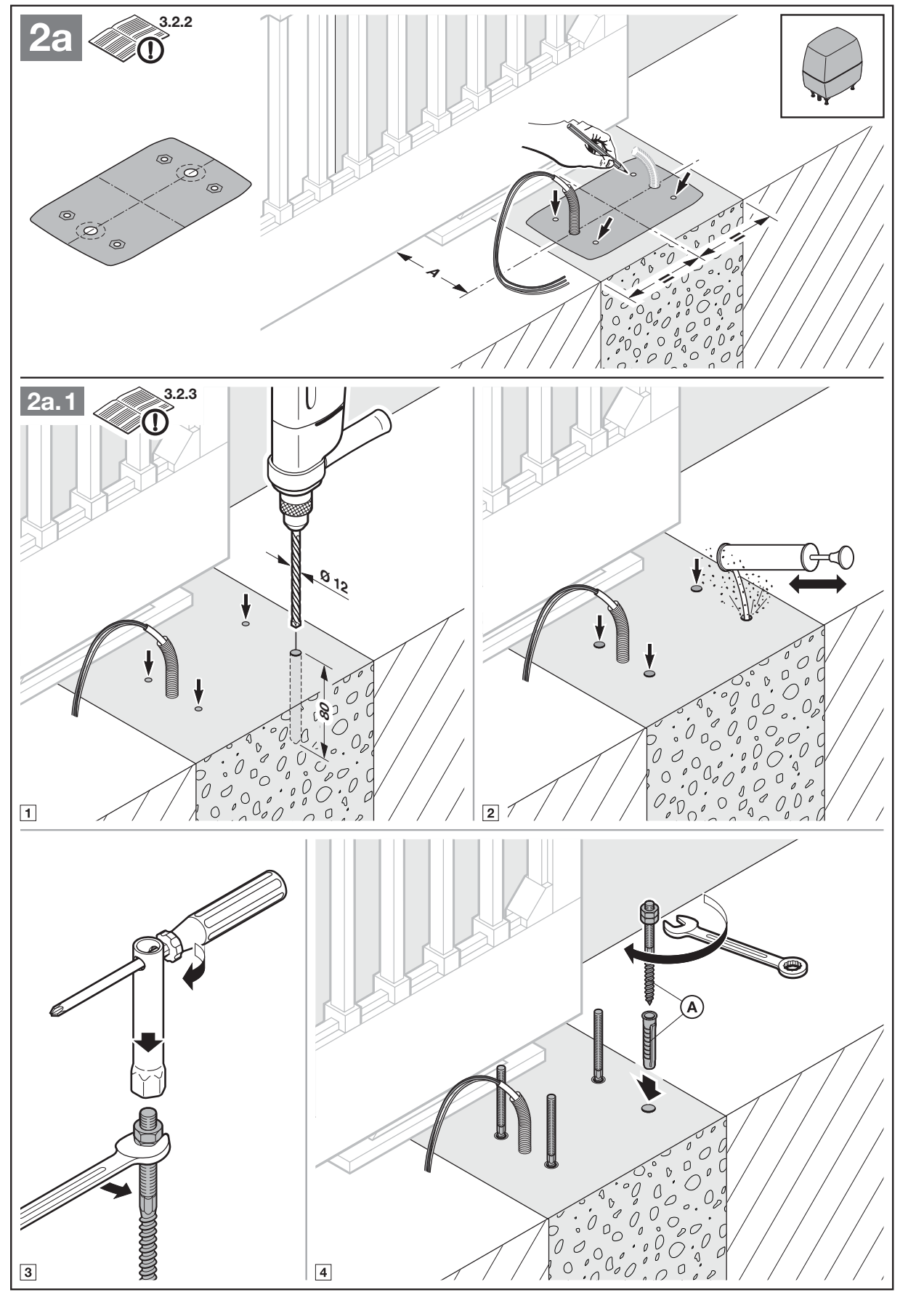

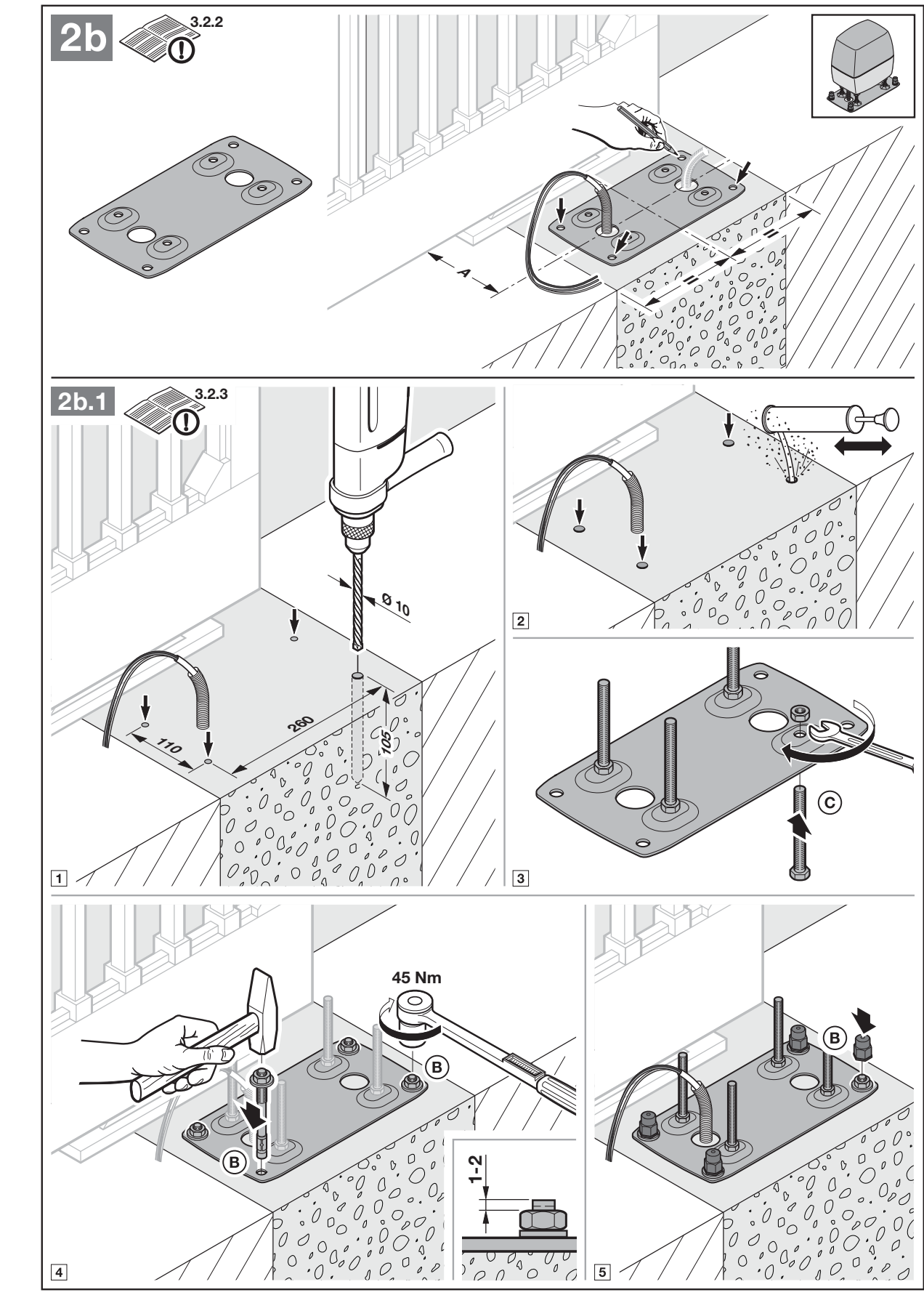

Ved brug af ankerbolte skal boreskabelonen anvendes, og hullerne Ø 12 mm, dybde 80 mm. Ved brug af heavy-duty-ankre og bundplade er hullerne Ø 10 mm, dybde 105 mm; tegningen angiver tilspændingsmomentet 45 Nm for den viste forankring. Beskyt motoren mod støv og spåner. Montøren skal bekræfte underlagets faktiske bæreevne og de medfølgende ankeres egnethed.
Monter tætningsringene til kabelrørene, og før kablerne ind i huset nedefra. Placér motoren vandret og fast. Beskyt elektronikken mod fugt, når dækslet er åbent; tæt huset mod vand og insekter efter monteringen.
Tandstang og magnet til endeposition

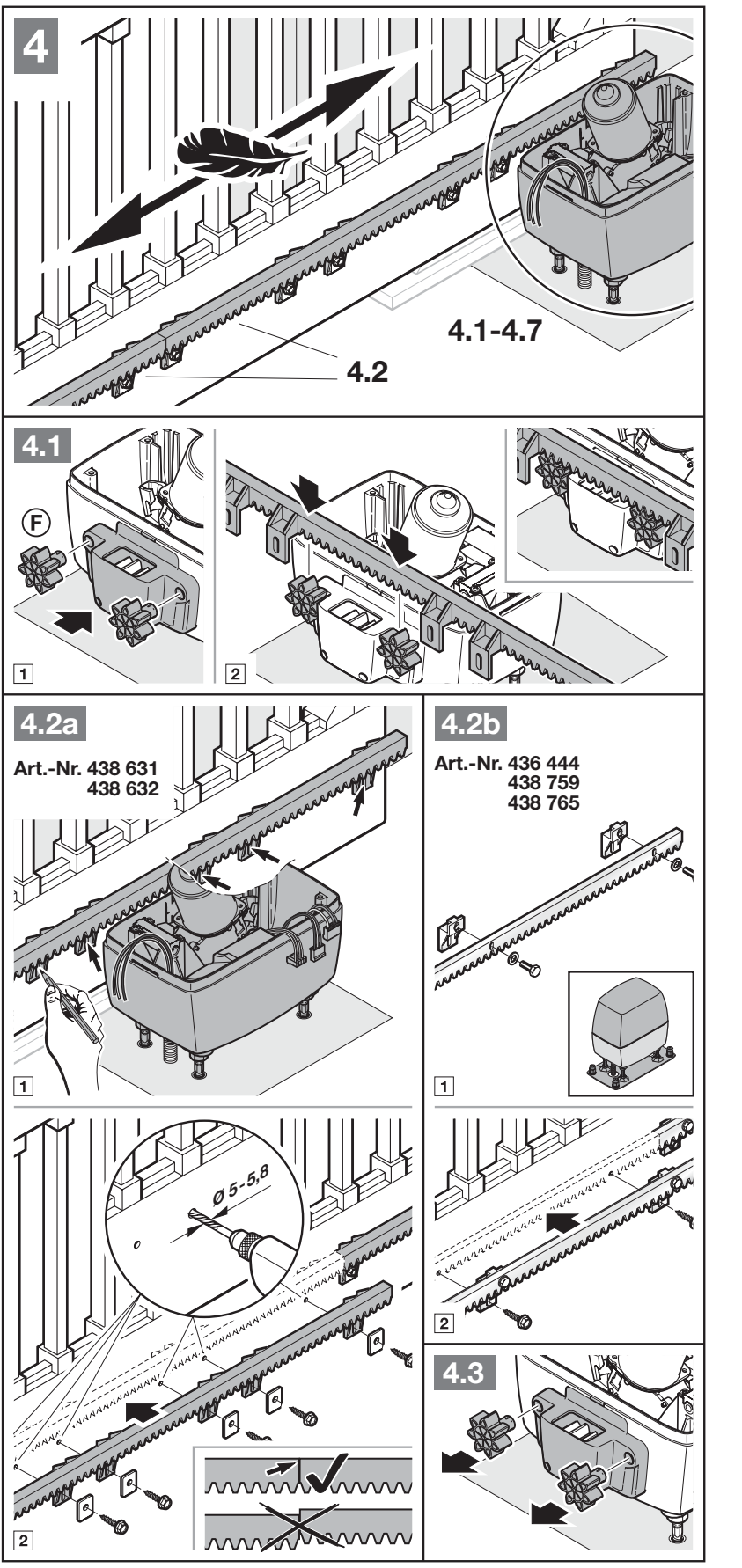

Motoren skal være frikoblet, når tandstangen monteres. Samlingerne mellem de enkelte dele skal flugte jævnt uden forskydninger. Efter monteringen skal tandstang, tandhjul og motorhus justeres ind efter hinanden; følg målene på den relevante tegning, og brug ikke mål fra et andet mærke. Forkert indgreb kan medføre uønsket reversering.
Den lukkede endeposition registreres af en magnet og en REED-kontakt. Flyt porten manuelt til lukket position, formontér magnetslæden i midterposition, og fastgør den forskudt ca. 20 mm mod reedkontakten som vist på billedet. Kontrollér derefter den endelige position, og finjustér den under indlæringen.
Kabelføring og adskillelse af spændinger
| Kreds | Krav |
|---|---|
| Net | 230/240 V AC; forsyning 3 × 1,5 mm², i jorden et egnet jordkabel i henhold til vejledningen. Separat beskyttelsesrør. |
| Tilbehør | Før 24 V-kredse separat fra netforsyningen. Klemmer til ledere på 0,5–2,5 mm². |
| Ekstern trykknap | Maks. kabellængde 30 m. |
| HALT- og sikkerhedskredse fra illustrationerne | Maks. kabellængde 10 m i henhold til det konkrete diagram. |
| Forlængelse af underjordiske ledninger | Egnet forgreningsdåse med IP65-beskyttelse; samlingen må ikke efterlades ubeskyttet i jorden. |

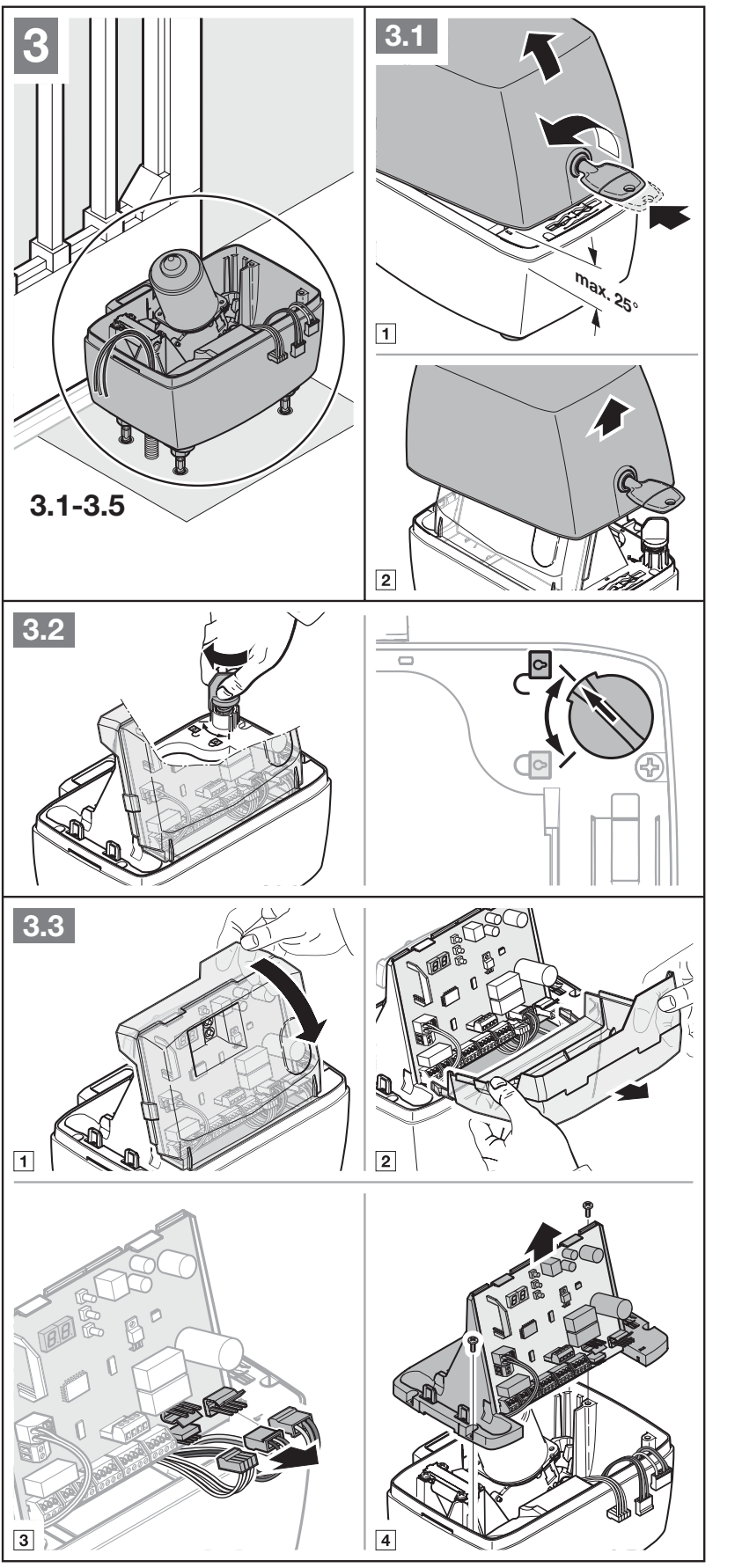

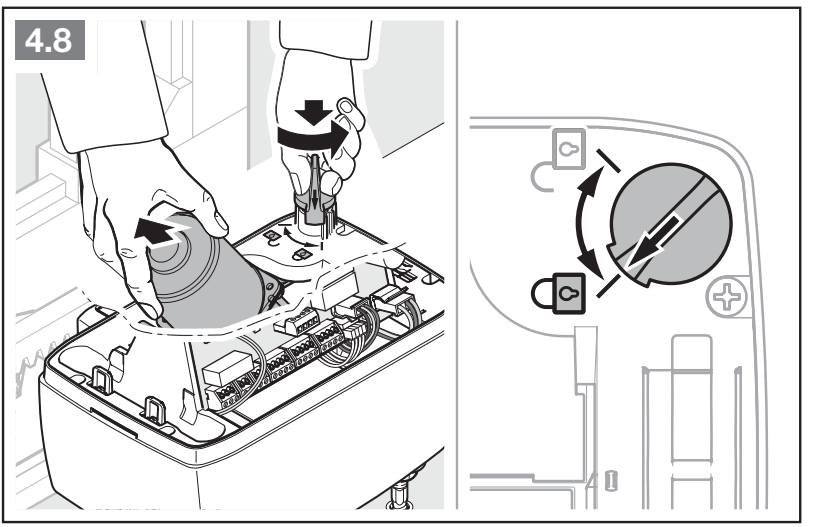

Manuel frikobling og låsning
- Afbryd netforsyningen og eventuel HNA Outdoor. Sikr porten mod ukontrolleret bevægelse.
- Åbn dækslet, og drej frikoblingsmekanismen til frikoblingspositionen som vist på billedet. Motoren med tandhjulet sænkes ned i kabinettet; tryk dem forsigtigt ned efter behov.
- Flyt porten manuelt og kontrolleret. Stik ikke hænderne ind i tandstangens indgreb.
- Ved låsning drejes mekanismen til låsepositionen, mens motoren løftes let. Porten skal igen kobles til drevet, inden den når endestopkontakten.
- Sæt dækslet på. Når strømforsyningen er genoprettet, kan der følge en referencetur i lukkeretningen; sørg for, at området er frit, og hold opsyn.
Orientering af styrekortet

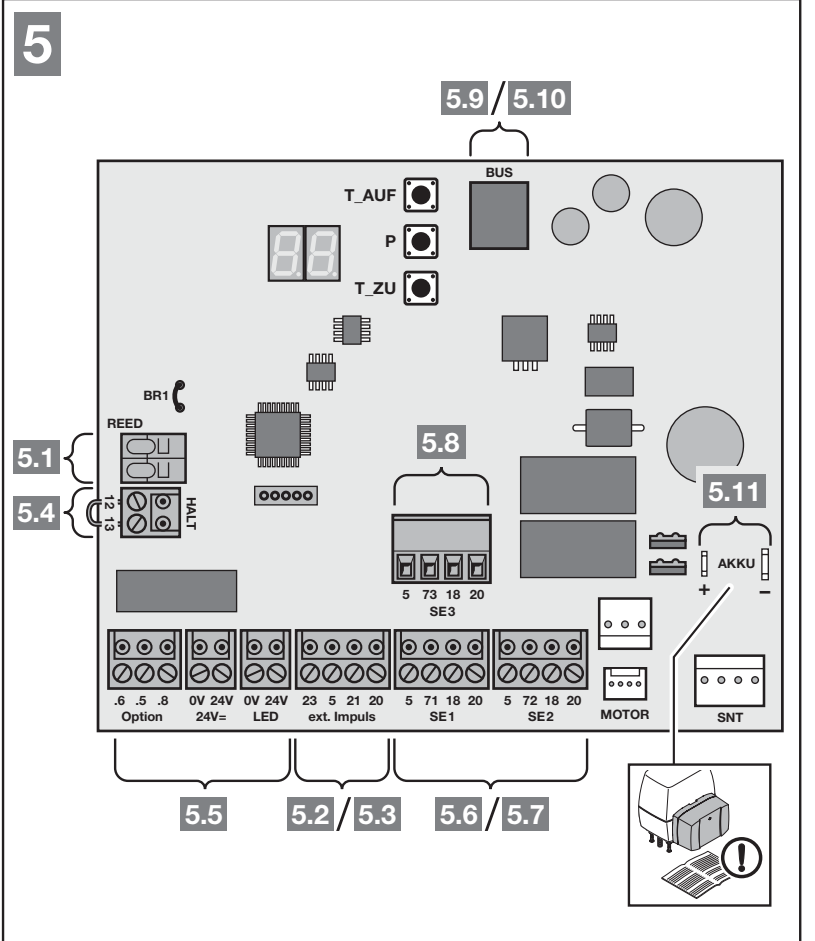

Illustrationen er orienteret med knapperne T_AUF, P, T_ZU øverst og den lange klemmerække nederst. BUS sidder øverst ved knapperne, REED og HALT til venstre, SE3 på den forhøjede del over SE1/SE2 nederst. Til højre sidder MOTOR, SNT og AKKU-tilslutningen. Skeln mellem signal-, motor- og forsyningskredse ud fra stikbetegnelserne.
Strømforsyning, polaritet og styreklemmer
| Klemme / stik | Betydning og grænseværdi |
|---|---|
| Netdel L / N og PE på kabinettet | Netforsyning 230/240 V AC, 50/60 Hz; L fase, N nul og PE beskyttelsesleder. AC har ikke plus og minus. Forsyningsledningen tilsluttes netdelen, ikke signalklemmerne. |
| 5 / 20 | 5 = plus (+24 V DC), 20 = 0 V (−). Det samlede strømforbrug for tilbehør må højst være 250 mA; medregn alle tilsluttede enheder. |
| 24 V= : 24 V / 0 V | Separat mærket jævnstrømsudgang: 24 V = +, 0 V = −. Bruges f.eks. til en 24 V-lampe i henhold til diagrammet; det er ikke en 230 V-udgang. |

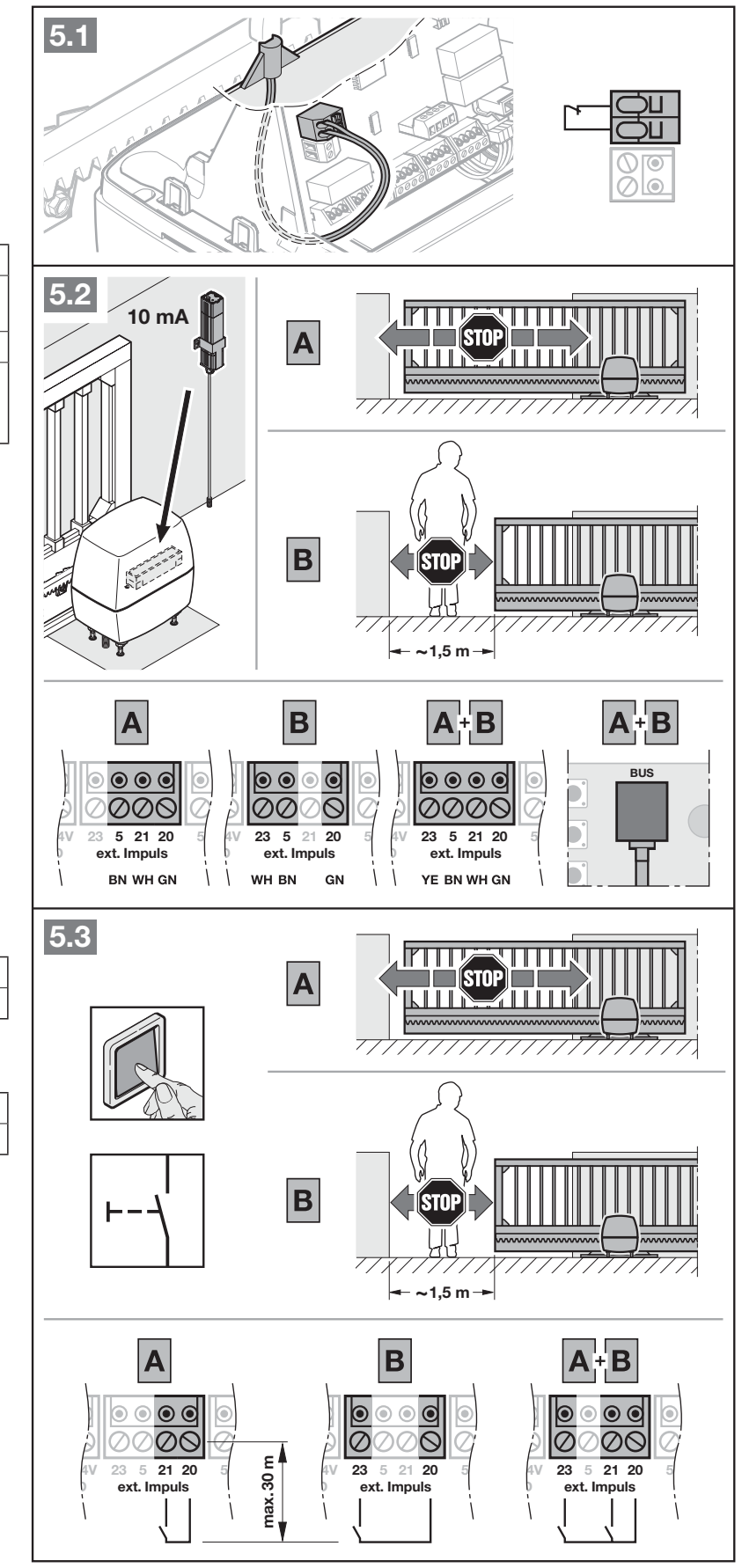

| 21 / 20 | NO potentialfri impuls eller kontakt, der skifter til 0 V. Trykknapper kan tilsluttes parallelt; selve kontakten har ingen +/−. |
| 23 / 20 | NO potentialfri kommando til delvis åbning; 23 er signal, 20 fælles 0 V, ikke et forsyningspar. |

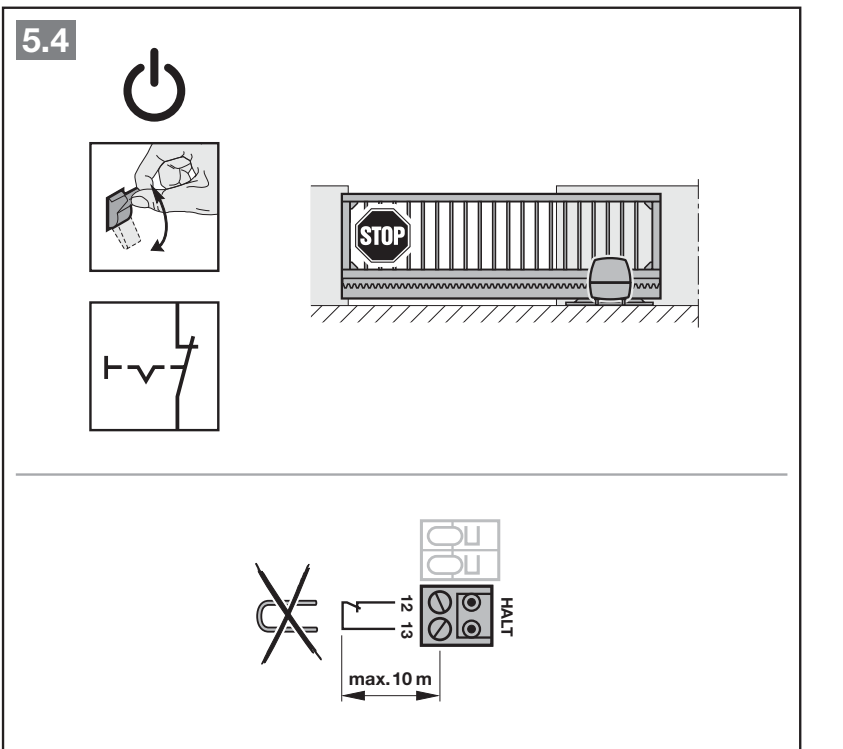

| HALT 12 / 13 | NC potentialfri STOP; 13 = 0 V, 12 indgang. Ved montering af STOP fjernes den oprindelige jumper 12–13, og NC-kontakten tilsluttes. |
| REED | Magnetisk reed-endesensor i henhold til den oprindelige konfiguration; tilslut ikke ekstern spænding. |
| BUS | Systemtilbehør med passende stik. Det er ikke en universel +/−-udgang til vilkårligt udstyr. |
| MOTOR / SNT / AKKU | Motor, netdel og beregnet nødakkumulator. Brug de originale stik, og overhold den markerede polaritet; afbryd også akkumulatoren under arbejdet. |
Ekstern spænding på styreindgangene kan ødelægge elektronikken. Tilslut ikke 230 V til 21/23/HALT eller SE. HALT er ikke en overvåget sikkerhedsindgang på PLc-niveau; forveksl den ikke med SE-beskyttelsesanordningen.

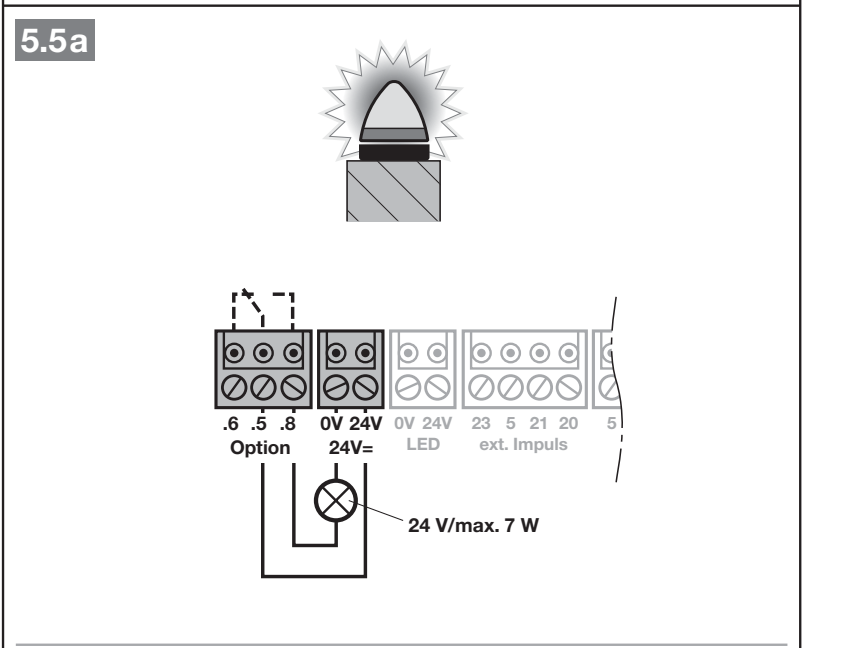

SLK-signallampe og Option-relæ
Relæ Option har potentialfri kontakter .5 fælles, .8 NO, .6 NC. Til en 24 V-lampe bruges i diagrammet 24 V (+) → .5, .8 → lampe, lampens returledning → 0 V (−). For en lampe, der er følsom over for polaritet, tilsluttes dens positive indgang til den koblede forsyning fra .8 og den negative til 0 V. Producenten angiver for denne 24 V-lampe maks. 7 W; overhold også den samlede grænse for tilbehør, værdien på 7 W hæver den ikke. Funktionen for det interne relæ indstilles i menu 31.
En 230 V-lampe har sin egen eksterne netforsyning; producentens diagram angiver maks. 500 W. Netlederne skal have ekstra isolering helt frem til tilslutningen. Denne tilslutning må kun udføres af en elektriker i henhold til den komplette PDF; 230 V må ikke komme ind i lavspændingskredsløbene.

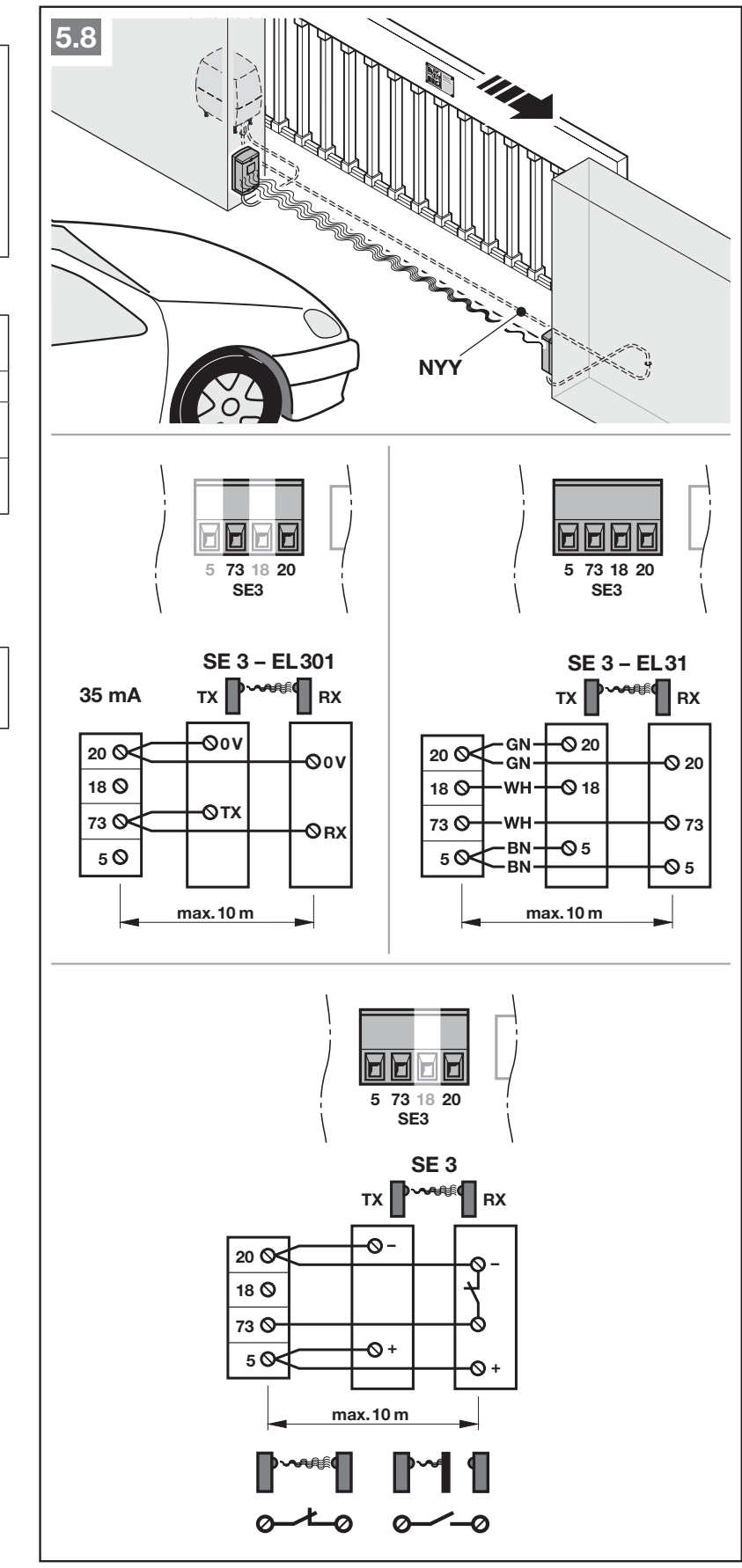

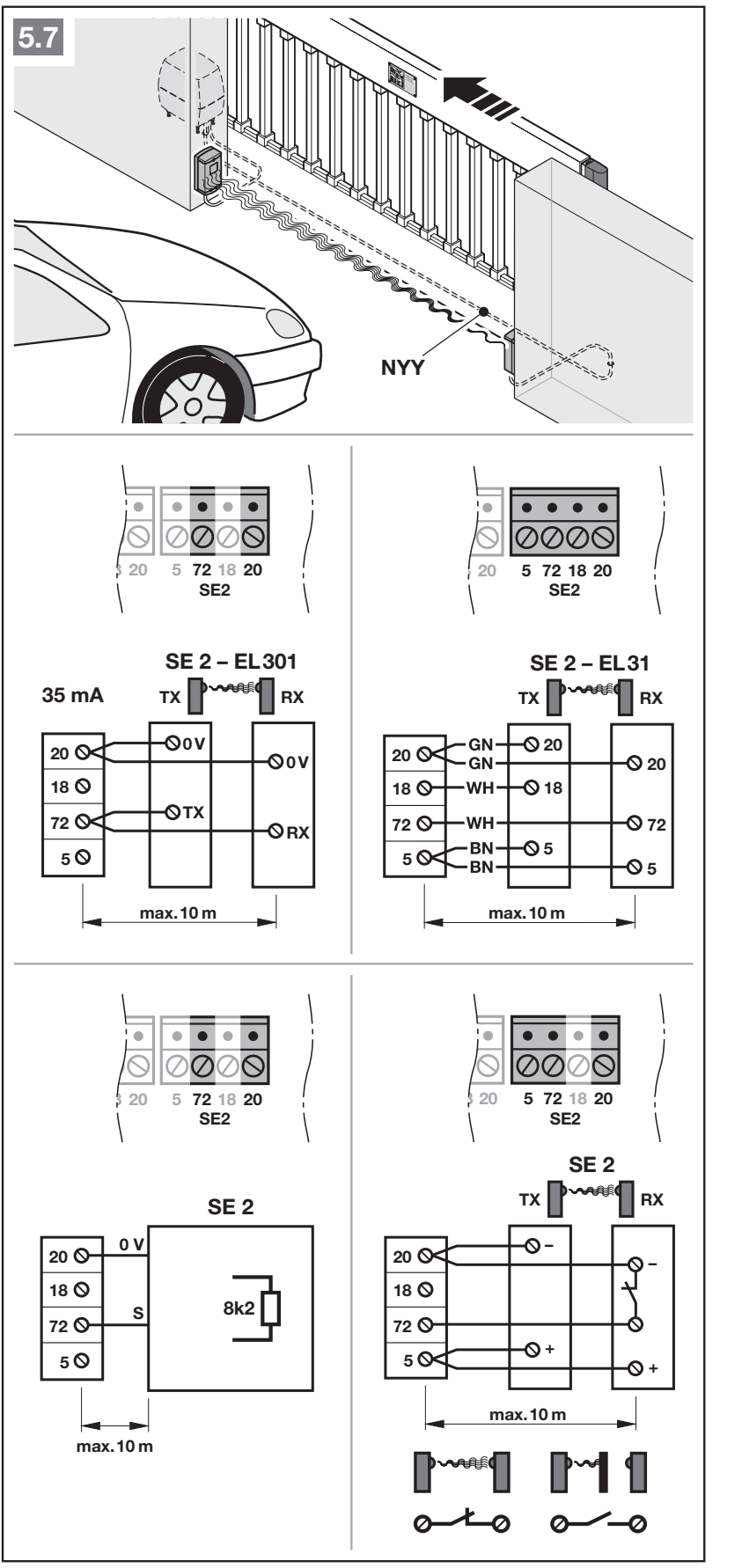

Fotoceller og sikkerhedsindgange SE1/SE2/SE3
| Indgang | Klemmer og oprindelig reaktion |
|---|---|
| SE1 | 5 = +24 V DC; 20 = 0 V (−); 18 = test, 71 = signal. Aktiveres under lukning og reverserer kortvarigt. |
| SE2 | 5 = +24 V DC; 20 = 0 V (−); 18 = test, 72 = signal. Aktiveres under åbning og reverserer kortvarigt. |
| SE3 | 5 = +24 V DC; 20 = 0 V (−); 18 = test, 73 = signal. Virker under lukning og reverserer kortvarigt. |
SE1 og SE2 understøtter dynamiske 2-leder-fotoceller, testede eller ikke-testede 3-leder-fotoceller, 8k2-modstandssikkerhedskant og den dertil beregnede sikkerhedskant. For SE3 er fotoceller angivet her; overfør ikke tilslutningen af modstandssikkerhedskanten fra SE1/SE2 til SE3. To fotoceller på én kreds kræver en LSE2-expander. Ikke-testede sikkerhedsanordninger er ifølge vejledningen kun tilladt til beskyttelse af materiel.

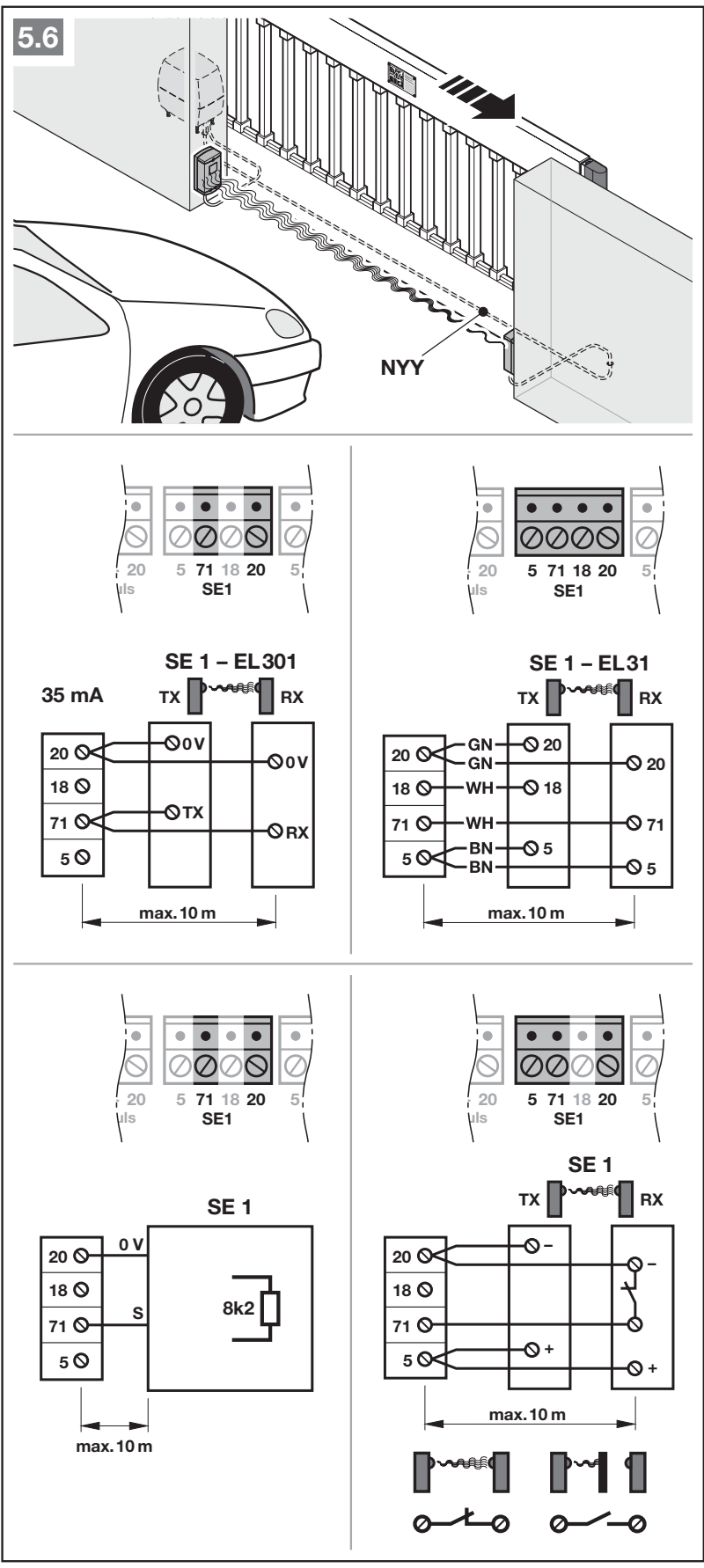

EL301 – præcis tilslutning efter det oprindelige diagram
EL301 er en dynamisk 2-leder-enhed med et strømforbrug på 35 mA som vist på billedet. For SE1 tilsluttes både TX 0 V og RX 0 V → 20, den markerede terminal TX → 71 og den markerede terminal RX → 71. For SE2 udskiftes 71 med klemme 72, og for SE3 med klemme 73. Klemme 5 og testklemme 18 bruges ikke i dette specifikke EL301-diagram. Betegnelserne TX/RX er systemterminaler; tilslut ikke din egen +24 V-strømforsyning eller polaritet efter andre fotoceller.
For EL31 viser diagrammet modtageren RX: 20 → 20 (0 V), 18 → 18 (test), 71/72/73 → 71 (signal afhængigt af valgt SE), 5 → 5 (+24 V). Senderen TX har 20 → 20 (0 V), 5 → 5 (+24 V). Originalens farvekoder er GN/WH/BN; følg dog betegnelserne på de faktiske klemmer og vejledningen til den medfølgende fotocelle. Ved en anden kontakt med egen strømforsyning skal dens eget diagram bruges; en potentialfri NC-kontakt må ikke forveksles med +/−-strømforsyning.
Tilslut alle sikkerhedsanordninger før indlæring. Efter tilføjelse eller ændring af sikkerhedsanordninger skal der udføres en ny indlæring via menu 10 og funktionstest. Ændringer af virkningsretning, reversering, hastighed og kraft i de udvidede menuer skal udføres af en fagperson.
Ekstra moduler og ekstern modtager
| Enhed | Tilslutning/funktion |
|---|---|
| Ekstern kabelmodtager | GN → 20 (0 V); BN → 5 (+24 V DC); WH → 21 (impuls); YE → 23 (delvis åbning). HEI3 BiSecur har et passende stik, mens ESEI BiSecur tilsluttes BUS. |

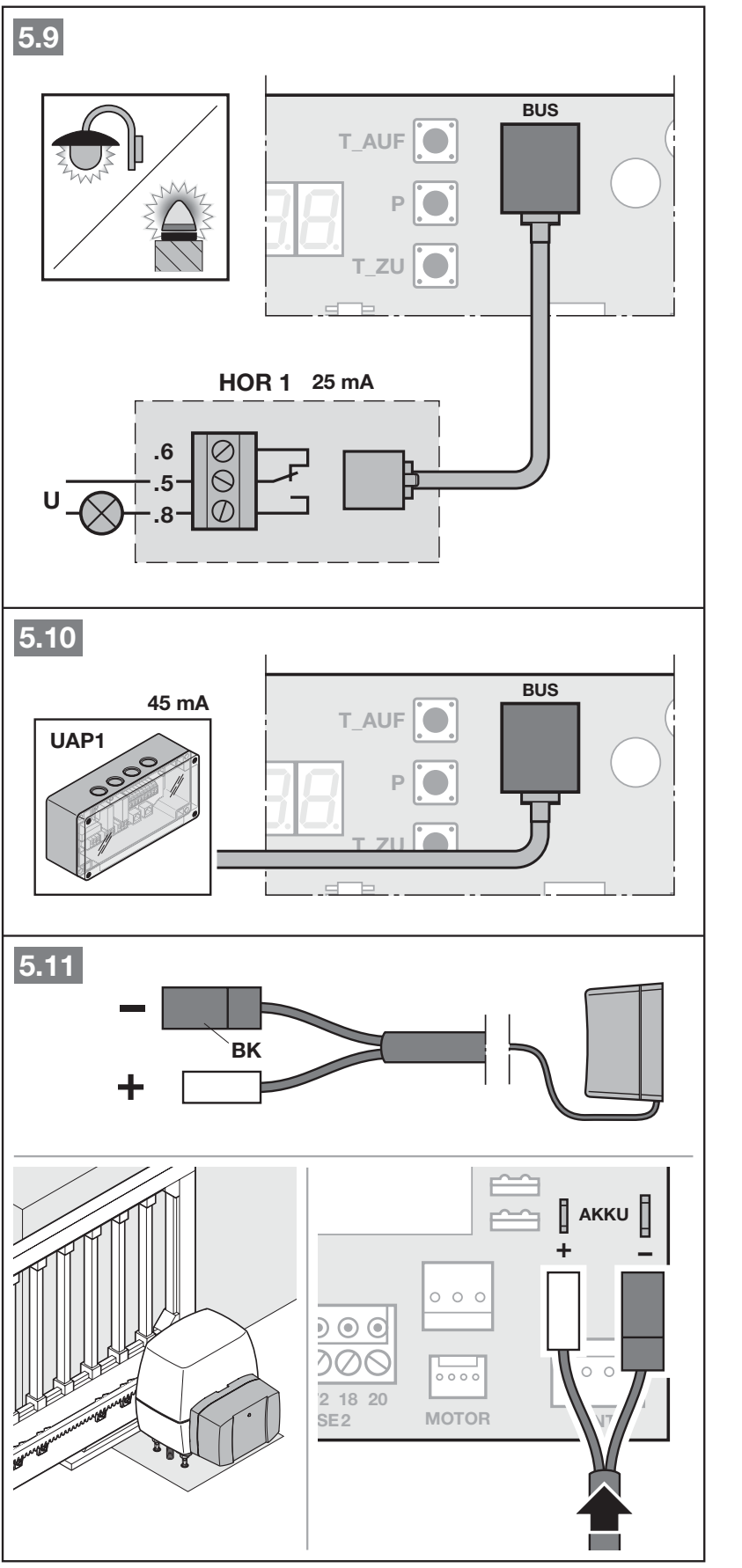

| HOR1 / UAP1 / UAP1-300 | Tilsvarende BUS-stik som vist på billedet; HOR1 har et strømforbrug på 25 mA, UAP1 på 45 mA. Funktioner for det eksterne relæ i menu 30. |
| HNA Outdoor | Tilsluttes den dertil beregnede AKKU-tilslutning, skifter automatisk ved strømsvigt. Træk stikket ud før service; afbrydelse af lysnettet må ikke betragtes som frakobling af hele drevet. |

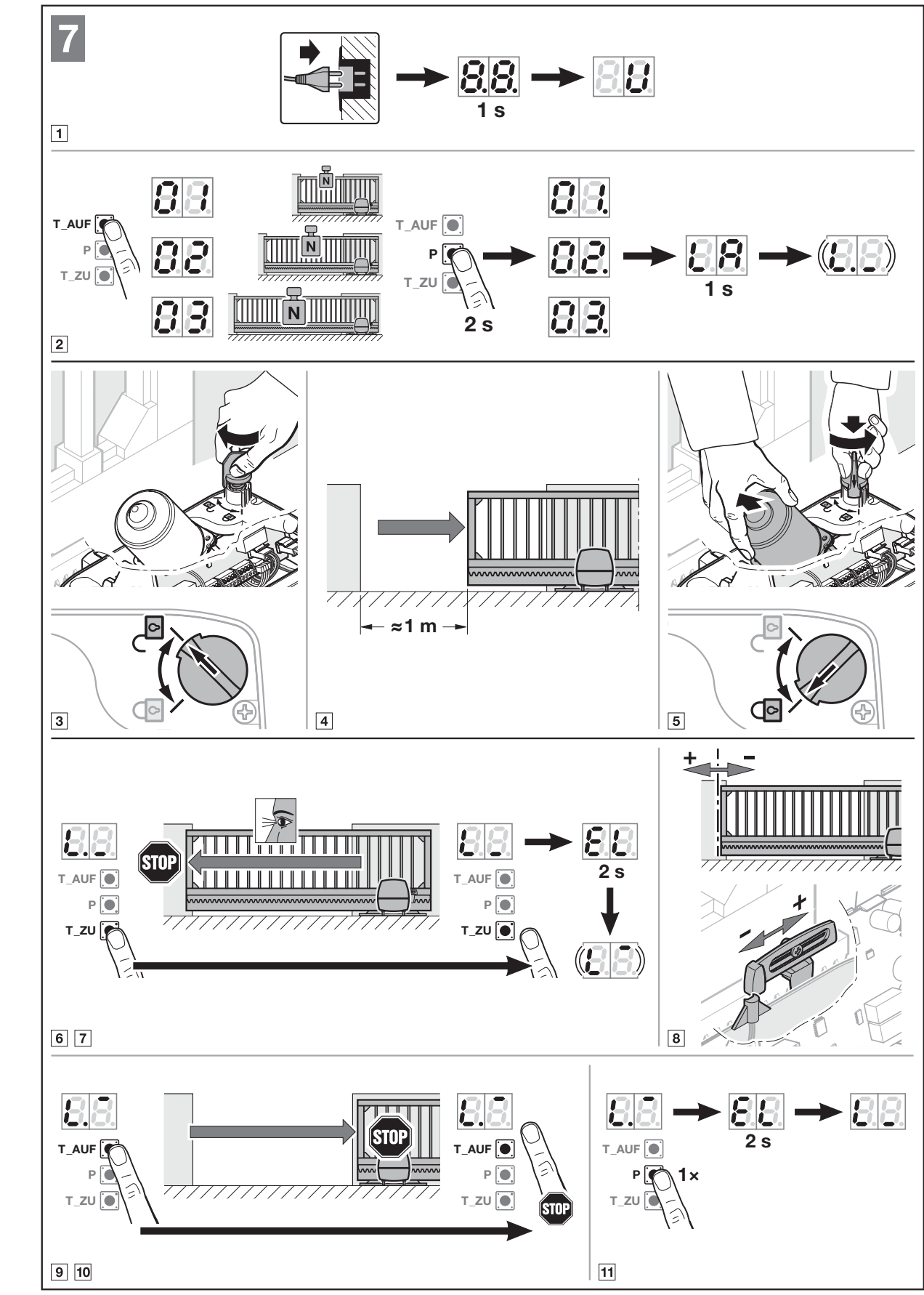

Første opstart og valg af type 01
Sikkerhedsanordninger skal være tilsluttet, fotocellernes lysbaner skal være fri, porten skal være mekanisk i orden, og området skal være afspærret for personer. Under indlæringen gemmes endepositioner, kræfter og tilsluttede sikkerhedsanordninger. Retningen bestemmes under indlæringen; efter en vellykket idriftsættelse kan den kun ændres ved fabriksnulstilling og ny indlæring.
- Tænd for strømmen. Displayet viser først 8.8. og derefter U. Typen er forudindstillet ved levering; efter fabriksnulstilling vælges 01 med knappen T_AUF til standardmodellen LineaMatic. Type 02/P eller 03/H øger ikke dette drevs bæreevne.
- Hold P nede. Når typen og LA vises, går enheden videre til indlæring af endepositionerne.
- Frigør drevet, åbn porten ca. 1 m, og lås drevet igen. Hold T_ZU nede; porten skal bevæge sig mod lukket position. Hvis den bevæger sig i den modsatte retning, slippes T_ZU kortvarigt, hvorefter knappen holdes nede igen som beskrevet af producenten.
- Slip knappen, når porten er standset af den magnetiske endestopkontakt. Hvis den lukkede position ikke passer, justeres magnetslæden, og testen gentages.
- Hold T_AUF nede, indtil den ønskede åbne position nås, slip knappen, finjuster om nødvendigt med T_AUF/T_ZU, og gem med P.

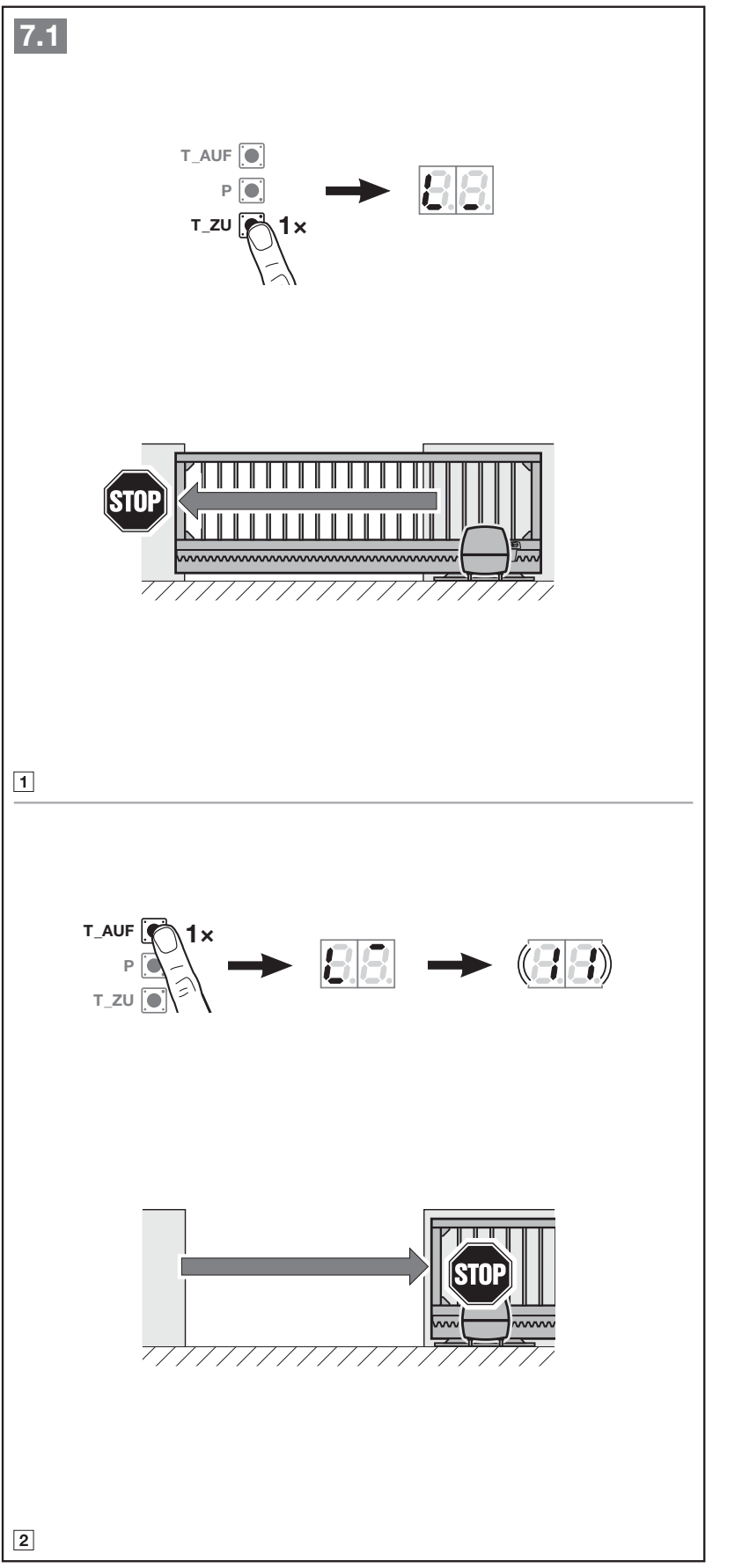

- Start kraftindlæringen ved at trykke kort på T_ZU, og lad porten lukke; tryk derefter på T_AUF, og lad porten åbne helt. Når indlæringen er færdig, blinker 11 for radioindlæring. Sikkerhedsanordningen må ikke aktiveres under indlæring af kræfterne.
- Gem de ønskede fjernbetjeninger, eller afslut radioindlæringen. Kontrollér sikkerhedsanordninger og kræfter for hele porten, monter dækslerne, og vis brugeren, hvordan den manuelle frigørelse bruges.

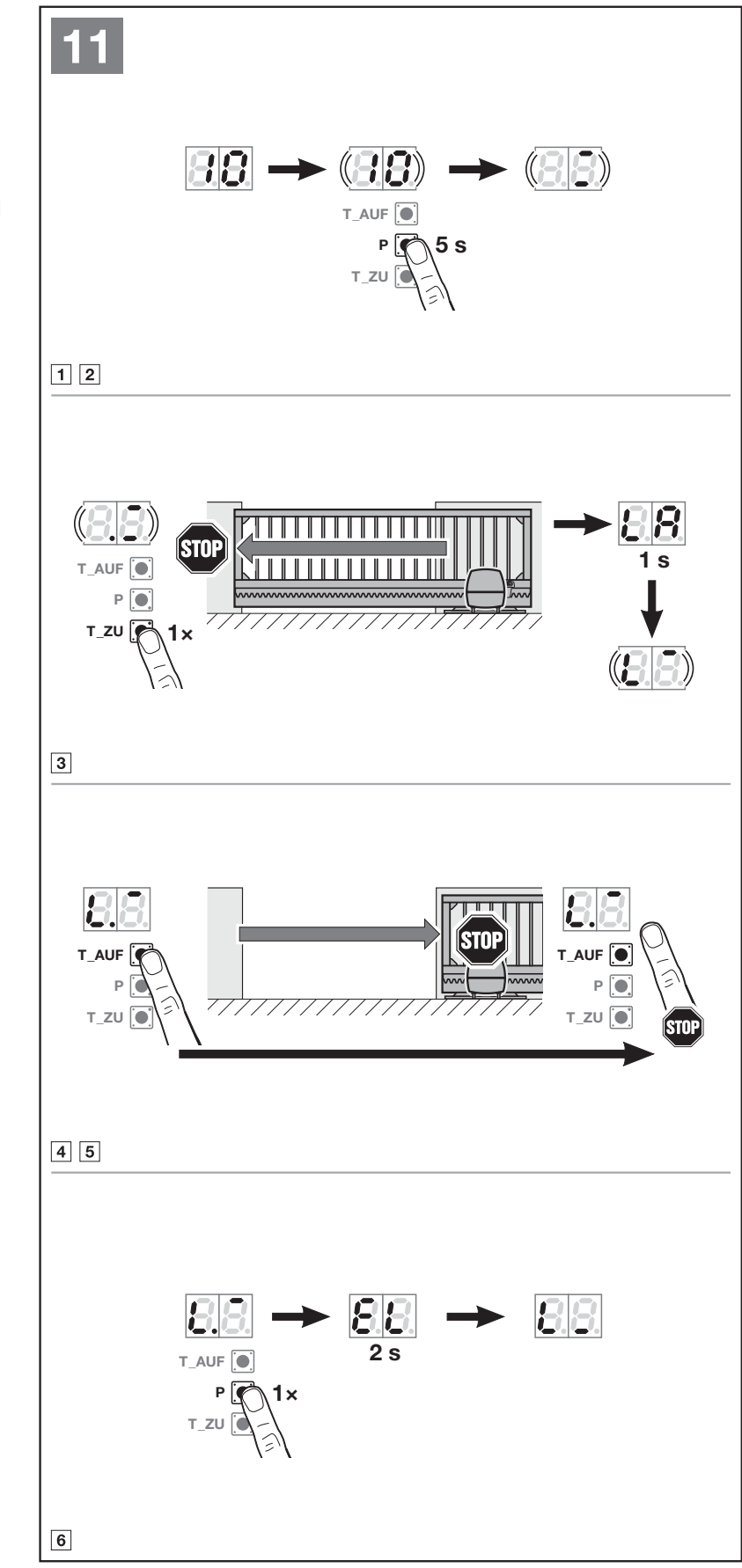

Gentagen indlæring efter ændring af porten eller sikkerhedsanordningerne
Menu 10 sletter den hidtidige kørebane og de indlærte kræfter. Når indlæringen er startet, kan den ikke afbrydes før tid; den skal gennemføres. Bruges efter ændring af endepositioner eller mekanik, efter service eller efter tilføjelse af fotoceller eller sikkerhedskant. Har ingen almindelig tidsbegrænsning.
- Åbn porten ca. 1 m, vælg menu 10, og hold P nede i 5 sekunder.
- Tryk på T_ZU, og lad porten køre frem til den lukkede endestopkontakt.
- Hold T_AUF nede, indtil den ønskede åbne position nås, finjuster efter behov, og bekræft med P.
- Start T_ZU for fuld lukning og T_AUF for fuld åbning, så kræfterne indlæres på ny.
- Kontrollér alle sikkerhedsanordninger og driftsindstillinger, når indlæringen er afsluttet.

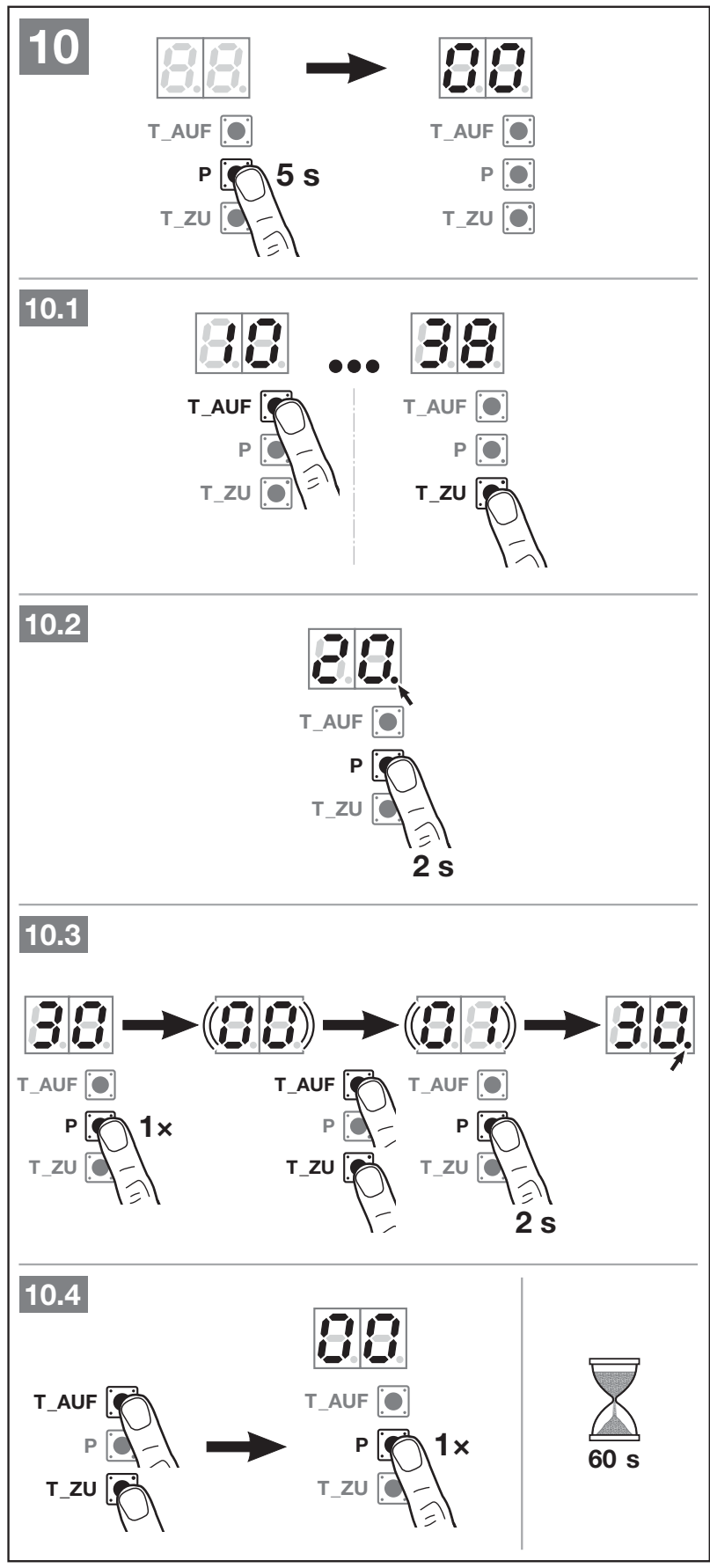

Programmering via displayet
Hold P nede i ca. 5 sekunder, indtil 00 vises. T_AUF/T_ZU bruges til at vælge menu eller parameter. Ved en enkeltstående funktion holdes P nede i 2 sekunder; ved en menu med parametre trykkes kort på P først, hvorefter parameteren vælges, og P holdes nede i 2 sekunder for at gemme. Punktummet ved tallet angiver det aktive valg. Menu 00 og et kort tryk på P afslutter programmeringen; den almindelige tidsgrænse er 60 sekunder og 25 sekunder ved radioindlæring. Antag ikke, at en ny parameter er gemt, før den er bekræftet.
Kun forudindstillinger, som producenten udtrykkeligt har markeret for standardmodellen LineaMatic, er fremhævet med fed skrift. Her vises dokumenterede brugermenuer; serviceindstillinger for kraft, hastighed og grænser for reversering skal håndteres af en fagperson.
Menu 30 og 31 – relæparametre
| Parameter | Betydning |
|---|---|
| 00 | Lysfunktion: udvendig for 30, indvendig for 31. Menu 30/00 aktiverer 26; 31/00 aktiverer 22. |
| 01 / 02 / 03 | Melding om åben / lukket / delvist åben position. |
| 04 | Impulssignal ved åbningskommando; i menu 30 for eksternt relæ også ved delvis åbning. |
| 05 | Fejlmelding. |
| 06 | Konstant signal ved start/forvarsel. |
| 07 | Standard: blink ved start/forvarsel. |
| 08 | Relæet er sluttet under bevægelse og åbent i endepositionerne. |
| 09 | Melding om serviceinterval In. |
| 10 | Blink ved start/forvarsel kun under lukning. |
For parametrene 01–10 aktiveres menu 25 for det eksterne relæ og menu 20 for det interne relæ. Forvarsel er kun aktivt, når menu 32 er aktiveret. Kontrollér derfor altid relæændringer sammen med den automatisk tilknyttede menu.
Menu 32, 34 og 35 – tidsindstillinger
| Parameter for menu 32 | Tid / funktion |
|---|---|
| 00 | slukket |
| 01 | 1 sek. |
| 02 | 2 sek. |
| 03 | 3 sek. |
| 04 | 4 sek. |
| 05 | 5 sek. |
| 06 | 10 sek. |
| 07 | 15 sek. |
| 08 | 20 sek. |
| 09 | 30 sek. |
| 10 | 60 sek. |
| Parameter for menu 34 | Tid / funktion |
|---|---|
| 00 | slukket |
| 01 | 5 sek. |
| 02 | 10 sek. |
| 04 | 30 sek. |
| 05 | 60 sek. |
| 06 | 90 sek. |
| 07 | 120 sek. |
| 08 | 180 sek. |
| 09 | 240 sek. |
| 10 | 300 sek. |
| Parameter for menu 35 | Tid / funktion |
|---|---|
| 00 | slukket |
| 01 | samme som 34 |
| 02 | 5 min. |
| 03 | 15 min. |
| 04 | 30 min. |
| 05 | 45 min |
| 06 | 60 min |
| 07 | 90 min |
| 08 | 120 min |
| 09 | 180 min |
| 10 | 240 min |
Aktivér først automatik 34/35, når fotocellen er indlært. Når de aktiveres, indstilles forvarslingen 32/02 automatisk til 2 sekunder. Under automatisk lukning stopper porten, når der gives en ny kommando. Indstil delvis åbning i menu 36; hvis positionen er for tæt på den lukkede position, viser styreenheden fejl 1 og bruger den mindste tilladte position.
Lagring af fjernbetjeninger
Den integrerede modtager kan gemme op til 150 radiokoder, fordelt på funktionerne. Når kapaciteten overskrides, slettes de ældste koder. Hvis den samme kode gemmes til en anden funktion, ophæves den oprindelige tilknytning. En kode er ikke automatisk hele senderen med alle knapper.
- Porten skal stå stille uden aktiv forvarsling eller tid for automatisk lukning.
- Vælg 11 for impuls eller 12/13/14/15 for den ønskede anden funktion, og tryk kort på P. Tallet blinker.

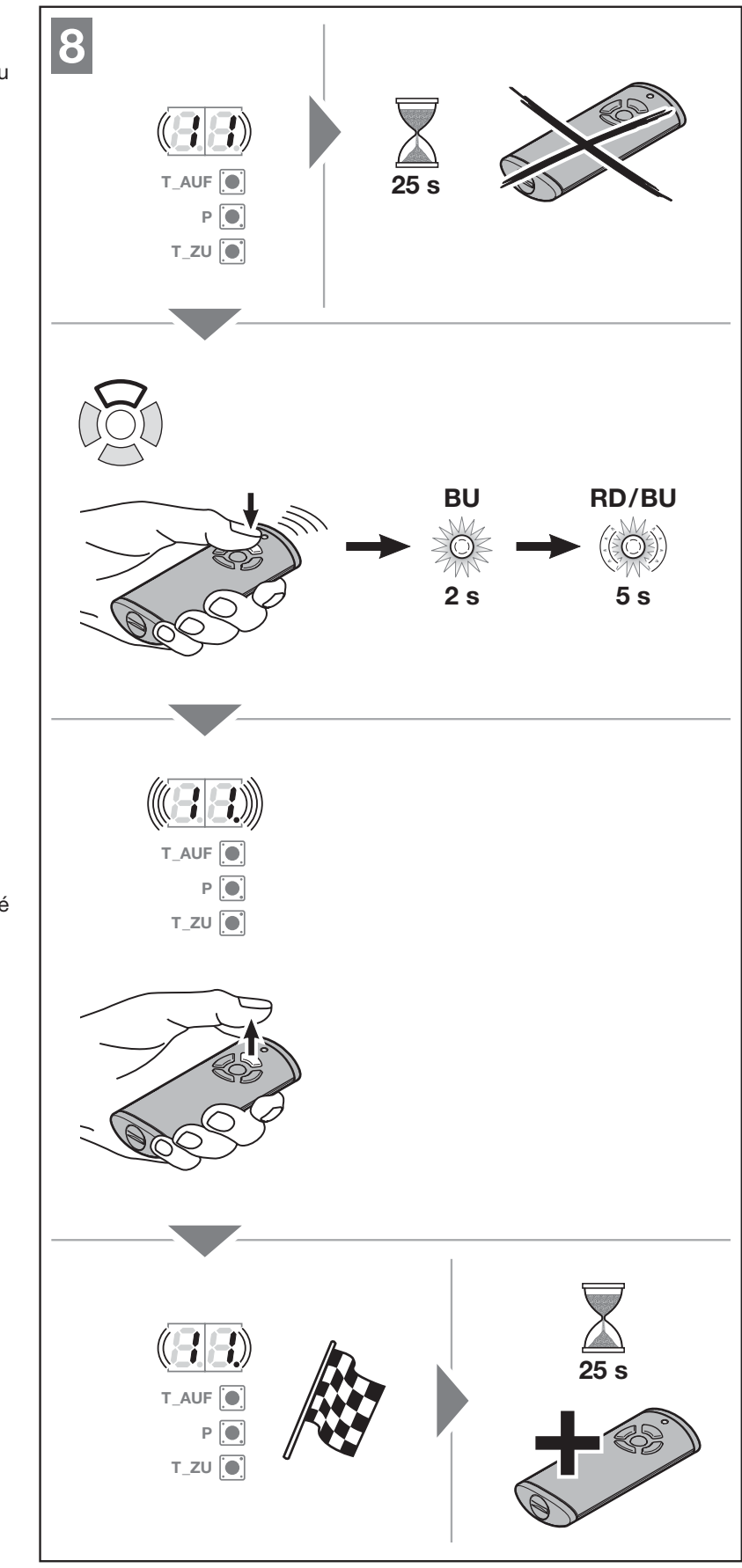

- Hold knappen på en kompatibel sender nede i kodens sendetilstand; når BiSecur-typen vises, skifter LED'en efter ca. 5 sekunder mellem rød og blå.
- Når menunummeret på drevet blinker hurtigt, er koden blevet genkendt. Slip knappen. En yderligere kode kan tilføjes inden for 25 sekunder.
- Tryk kort på P for at afbryde indlæringen; gå tilbage til drift via 00 og P. Afprøv derefter hver gemt funktion, mens området er sikret.
Statusfeedback kræver en egnet tovejssender med positionskontrol; frekvensen 868 MHz alene bekræfter ikke denne funktion. Ikke alle sendere har en statusknap eller samme batterifremgangsmåde. Følg senderens egen vejledning ved deling af kode og nulstilling af den enkelte sender.
Eftermontering af en ekstern modtager
Ved eftermontering af en ekstern radiomodtager kræver producenten, at radiokoderne i den integrerede modtager slettes via menu 19. Dette sletter alle gemte sendere og funktioner; notér de anvendte fjernbetjeninger og deres tilknytninger, før du fortsætter. Indlær derefter koderne på den eksterne modtager i henhold til dens egen vejledning. Den eksterne modtagers antenneledning må ikke ligge op ad metalgenstande.
Sletning af radiokoder og fabriksnulstilling
Menu 19 – slet alle koder
Vælg 19, og hold P nede i 5 sekunder. 19 blinker først langsomt i 5 sekunder og derefter hurtigt i ca. 3 sekunder; når 19 lyser konstant, er sletningen bekræftet. Alle sendere og funktioner slettes. Denne fremgangsmåde understøtter ikke sletning af en enkelt knap eller funktion.
Nulstilling af drevet til fabriksindstillinger
Fabriksnulstilling gendanner indstillingerne og sletter de indlærte kørselsstrækninger og kræfter; radiokoderne bevares. Menu 10 bruges kun til ny indlæring af kørselsstrækning/kræfter, mens menu 19 sletter radiokoder separat. Forveksl ikke disse tre handlinger.

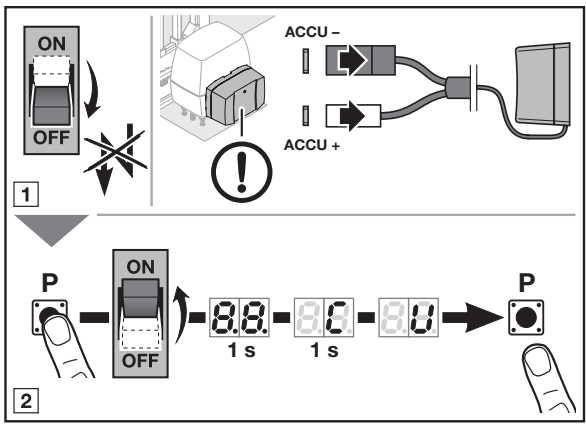

- Afbryd strømforsyningen og nødbatteriet som vist på billedet. Sørg for, at porten ikke kan bevæge sig.
- Hold P-knappen nede, og tilslut netspændingen igen.
- Hold P nede, mens 8.8. og C vises, indtil U vises; slip derefter knappen.
- Vælg den korrekte type 01, og gennemfør hele idriftsættelsen på ny. Kontrollér også de fjernbetjeninger, der er bevaret, samt sikkerhed, tider og kræfter.
Referencetur efter frikobling eller strømafbrydelse
Hvis positionen er ukendt efter en strømafbrydelse, eller hvis kraftbegrænsningen er blevet aktiveret tre gange, kan en referencetur være nødvendig. Den næste impuls starter den kun i lukkeretningen, med reduceret hastighed og uden kraftbegrænsning. Området skal være sikret; hvis det ikke er beskyttet af en fotocelle eller anden anordning, må kørslen kun udføres, mens porten er inden for synsvidde. Efter manuel frikobling uden strømafbrydelse skal strømforsyningen afbrydes igen, når porten er sikret, så den nye referencekørsel kan udføres som beskrevet i vejledningen.

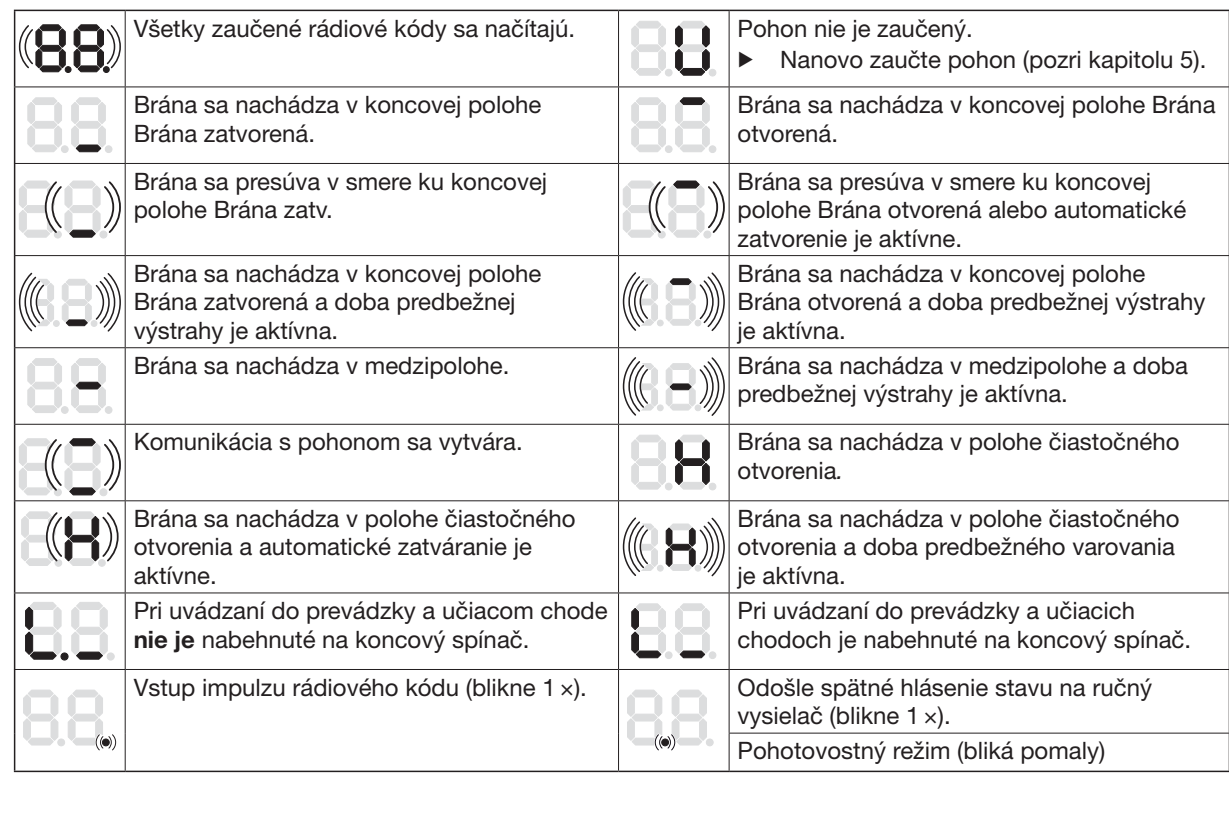

Displaydiagnostik
| Visning | Betydning/fremgangsmåde |
|---|---|
| U | Drevet er ikke indlært; gennemfør idriftsættelsen. |
| 8.8. | Opstart eller indlæsning af radiokoder; det er ikke nødvendigvis en fejl. |
| 1 s med blinkende prik | Reverseringsgrænse eller delvis position kan ikke indstilles; kontrollér forhindringer og afstanden til den lukkede position. |
| 2.1 / 2.2 / 2.3 | Beskyttelse SE1/SE2/SE3: forhindring, forkert justering, føring eller beskadiget udstyr. |
| 3 / 5 | Kraftbegrænsning ved lukning/åbning; fjern forhindringen, og kontrollér den mekaniske funktion i stedet for automatisk at øge kraften. |
| 4 | HALT12–13 afbrudt; kontrollér NC-kredsløb og ledningsføring. |
| 6 | Systemfejl eller overskridelse af køretid; en fagperson skal kontrollere nulstilling og ny indlæring, og ved fejl på drevet skal det repareres eller udskiftes. |
| 7 | Kommunikationsfejl på tilvalgsprintkort; kontrollér ledninger, stik og modul. |
| 8 | Ugyldig indtastning eller betjening; kontrollér den valgte værdi. |
| 9 | Udløsning/fejl i den testede sikkerhedsanordning eller 8k2; fjern forhindringen, og kontrollér beskyttelsen. |
| 13 / 17 | Underspænding/spændingsfejl; kontrollér strømkilde og batteri. |
| C | Ukendt referencepunkt; sikr området, og udfør en referencetur. |
| In | Serviceintervallet er overskredet; få anlægget kontrolleret. |
Vedligeholdelse og sikker overdragelse
Producenten betegner drevet som vedligeholdelsesfrit, men hele porten kræver regelmæssig kontrol. Kontrollér sikkerheds- og beskyttelsesfunktionerne hver måned, og kontrollér modstandskanter 8k2 og ikke-testede beskyttelsesanordninger hvert halve år i henhold til vejledningen. Hold øje med, om porten kører let, tandstangens fastgørelse, føringer, beskadigede kabler, rene fotoceller og frikoblingens funktion. Få straks en fagperson til at udbedre mangler.
Afbryd alle strømkilder før vedligeholdelse, og sørg for, at de ikke kan tilsluttes igen. Efter montering og ændringer skal teknikeren kontrollere beskyttelsens effektivitet, reversering og driftskræfter. Brugeren skal instrueres, vejledningerne skal overdrages, og advarselsskiltet skal fastgøres synligt på porten. Børn må ikke lege i portens bevægelsesområde; man må først passere, når porten er standset helt.
Tekniske data for Hörmann LineaMatic 4511323
| Parameter | Værdi |
|---|---|
| Model/typevalg | Grundmodel LineaMatic /01 |
| Maks. portbredde/-højde | 6000 mm /2000 mm |
| Maks. vægt – jordbåret/fritbærende | 300 kg /250 kg |
| Nettilslutning | 230/240 V AC,50/60 Hz; tilladt område 170–260 V AC. |
| Styrespænding | 24 V/37 V DC, omskiftelig intern styring; ikke en universel udgang til tilbehør. |
| Strømforsyning til tilbehør | 24 V DC;5=plus,20=0 V; samlet maks. 250 mA. |
| Radiofrekvens / hukommelse | 868 MHz / højst 150 radiokoder |
| Kapslingsklasse / temperatur | IP44 /−20 til+60 °C |
| Maksimal luftfugtighed | 93 %, ikke-kondenserende |
| Standbyforbrug | Mindre end 0,5 W |
| Endepositioner | Magnetisk reedkontakt og elektronisk indlærte positioner/kræfter. |
| Cyklusser pr. dag/time | Ifølge typeskiltet. |
| Hus | Støbt aluminium og glasfiberforstærket plast. |

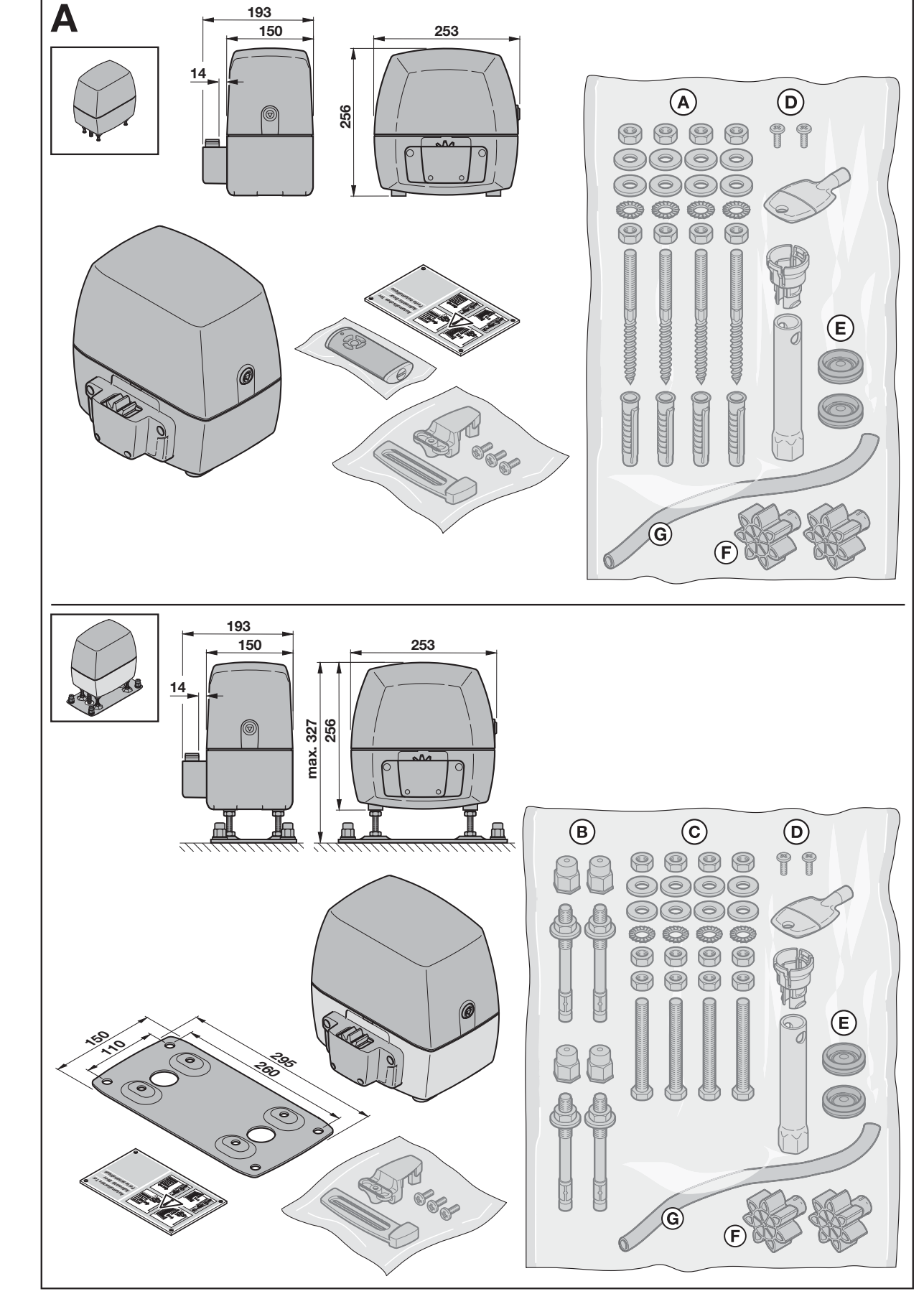

Måltegningen angiver huset 193 × 253 × 256 mm. Ved montering på en bundplade kan den samlede højde justeres op til 327 mm; den viste plade har et grundplan på 260 × 295 mm. Vælg den konkrete monteringshøjde i forhold til tandstangen ud fra målet A, ikke kun ud fra dækslets udvendige mål.
