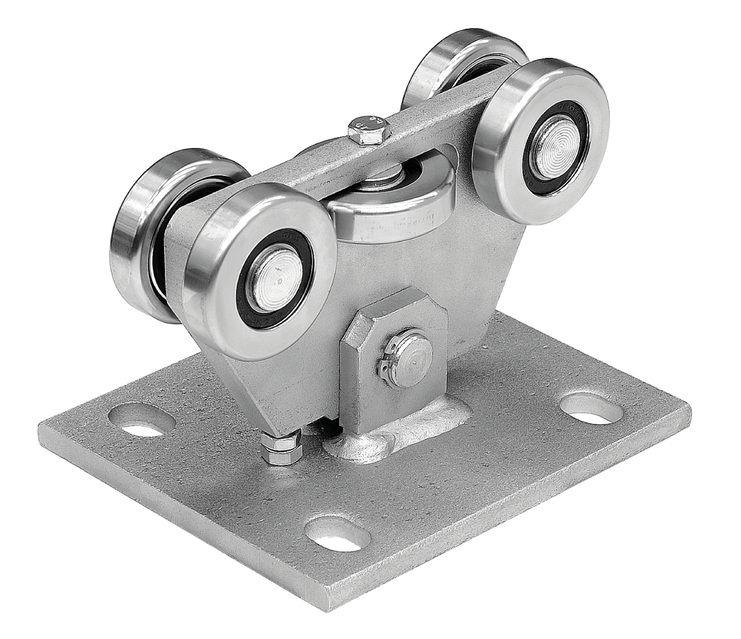

INOX-vogn til rustfri skydeport med 5 ruller til C-profil 68x68x3
INOX| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
C395IX-1P
på lager
på lager
3.024,17 kr. ekskl. moms
3.780,21 kr. inkl. moms
3.780,21 kr. inkl. moms
| A [mm] |
B [mm] |
C [mm] |
Ød [mm] |
E [mm] |
F [mm] |
G [mm] |
H [mm] |
S [mm] |
Vægt |
|---|---|---|---|---|---|---|---|---|---|
| 180 | 150 | 135 | 59,5 | 125 | 100 | 100 | 100 | 15 | 5,70 kg |
Beskrivelse af produktet INOX-vogn til rustfri skydeport med 5 ruller til C-profil 68x68x3
Rustfri vogn til selvbærende skydeporte med en fri passagebredde på op til 4,5m og en vægt på op til 200 kg.
- Variant C395IX-1P passer til INOX C-profil 68x68x3mm.
Vognens vippefunktion sørger for en jævn fordeling af portens vægt/tryk på alle vognens lejeruller i hvert øjeblik, porten bevæger sig. Vognen har en M8-møtrik til justering af vippefunktionen.
Mulighed for at købe vogne til en fordelagtig Komponentsæt til fremstilling af en selvbærende port. Alle prisfordelagtige sæt til selvbærende porte.
Mål på vognens huller og skruer
| Kode | Til C-profil | Monteringshuller | Skruer | Justeringsskrue |
|---|---|---|---|---|
| C395IX-1P |
68x68x3 | 4 stk. 18×25 | findes ikke | M8 |
FORANKRING AF BÆREVOGNE TIL SELVBÆRENDE PORT:
Bærevognene kan forankres:
- på gevindstænger som støbes direkte ind i fundamentet
- på gevindstænger kemisk limet fast i et allerede hærdet betonfundament
- på slåankre i et allerede hærdet betonfundament
Hullerne i monteringspladerne har en smallestemål på 18mm, og forankres med gevind M16. Alle metoderne er relevante; det afhænger af, hvad du har bedst erfaring med.

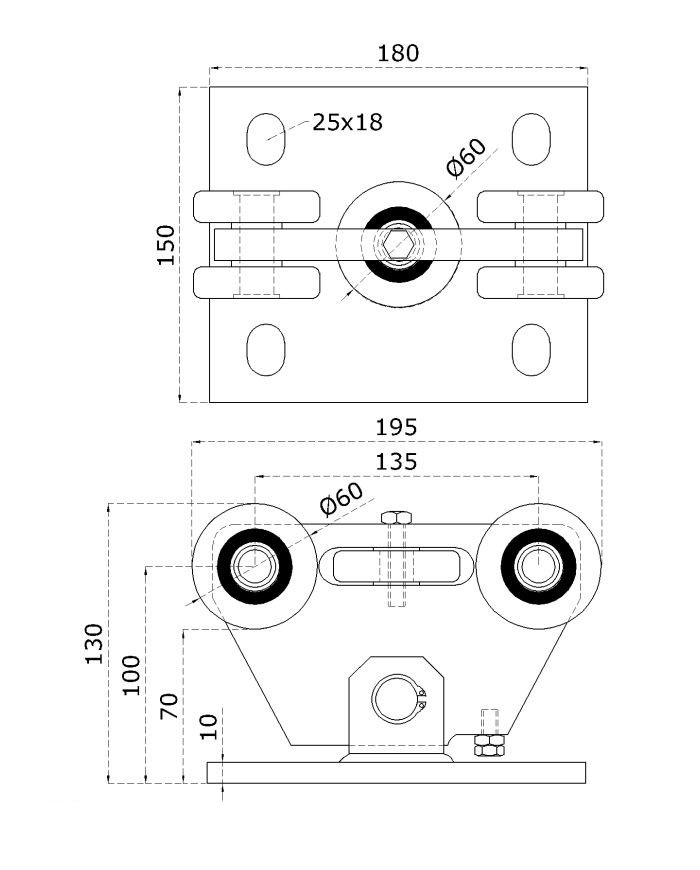

Tegning af vognen C395IX-1P :
360° :
