Justerbar svingvogn, 5 ruller med monteringsplade
TOP| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
| Tilgængelige varianttyper for produktet Justerbar svingvogn, 5 ruller med monteringsplade | ||
| Type af ruller: |
Du kan vælge ruller i nylon eller i metal. Nylonruller gør det muligt for porten at bære en stor belastning, forhindrer slitage på C-profilen og sikrer støjsvag portdrift. |
|
|---|---|---|
|
Nylon
ruller Metal
ruller |
||
479,81 kr. inkl. moms
| A [mm] |
B [mm] |
C [mm] |
Hmin [mm] |
Hmax [mm] |
Vægt |
|---|---|---|---|---|---|
| 80 | 80 | 5 | 90 | 110 | 5,60 kg |
479,81 kr. inkl. moms
| A [mm] |
B [mm] |
C [mm] |
Hmin [mm] |
Hmax [mm] |
Vægt |
|---|---|---|---|---|---|
| 70 | 70 | 4 | 95 | 115 | 5,60 kg |
Beskrivelse af produktet Justerbar svingvogn, 5 ruller med monteringsplade
Det drejer sig om den mest anvendte vogn til selvbærende skydeporte med en vægt på op til 400/600 kg (afhængigt af vognens variant) og en gennemkørselsbredde på op til 5 m. Vognen leveres med monteringsplade inkluderet i prisen.
- Variant V-02-1 passer til C-profil 80x80x5 mm FE og til C-profil 80x80x5 mm ZN samt C-profil 76x76x3 mm INOX (kun nylonruller)
- Variant V-02-3 passer til C-profil 70x70x4 mm FE og til C-profil 70x70x4 mm ZN samt C-profil 83x79x11 mm AL (kun nylonruller)
- I vores sortiment finder du også en tilpasset variant af denne vogn som passer til rustfri C-profil 68x68x3 mm.
Muligheden for justering af vognen giver dig mulighed for at finjustere portens hældning og dermed sikre, at den kører jævnt (også i forhold til terrænet eller hældningen i gennemkørslen).
Vognens vippefunktion sikrer, at portens vægt/tryk fordeles jævnt på alle lejerullerne i vognene gennem hele portens bevægelse.
Disse vogne er de mest populære blandt vores kunder, som bygger deres egen skydeport.
Til dit projekt kan du vælge en variant med nylonruller eller metalruller (kun til varianten til C-profil 80x80x5). Vi anbefaler en variant med nylonruller for at få porten til at køre støjsvagt.
Mulighed for at købe vogne til en fordelagtig pris i Komponentsæt til fremstilling af en selvbærende port eller Komponentsæt med NICE-drev. Alle prisfordelagtige sæt til selvbærende porte.
Mål på vognens monteringsplade:
| A[mm] | B[mm] | C[mm] | D[mm] | Vognens samlede længde inklusive lejer[mm] |
|---|---|---|---|---|
| 180 | 120 | 72 | 140 | 210 |
 |
||||
Forankring af bærevogne til selvbærende port:
Bærevognene kan forankres:
- på gevindstænger som støbes direkte ned i fundamentet
- på gevindstænger kemisk forankret i et allerede hærdet betonfundament
- på indslåningsankre i et allerede hærdet betonfundament
Hullerne i monteringspladerne har en smalleste bredde på 17mm, de fastgøres med gevind M16. Alle metoder er relevante; det afhænger af, hvilken du har bedst erfaring med.

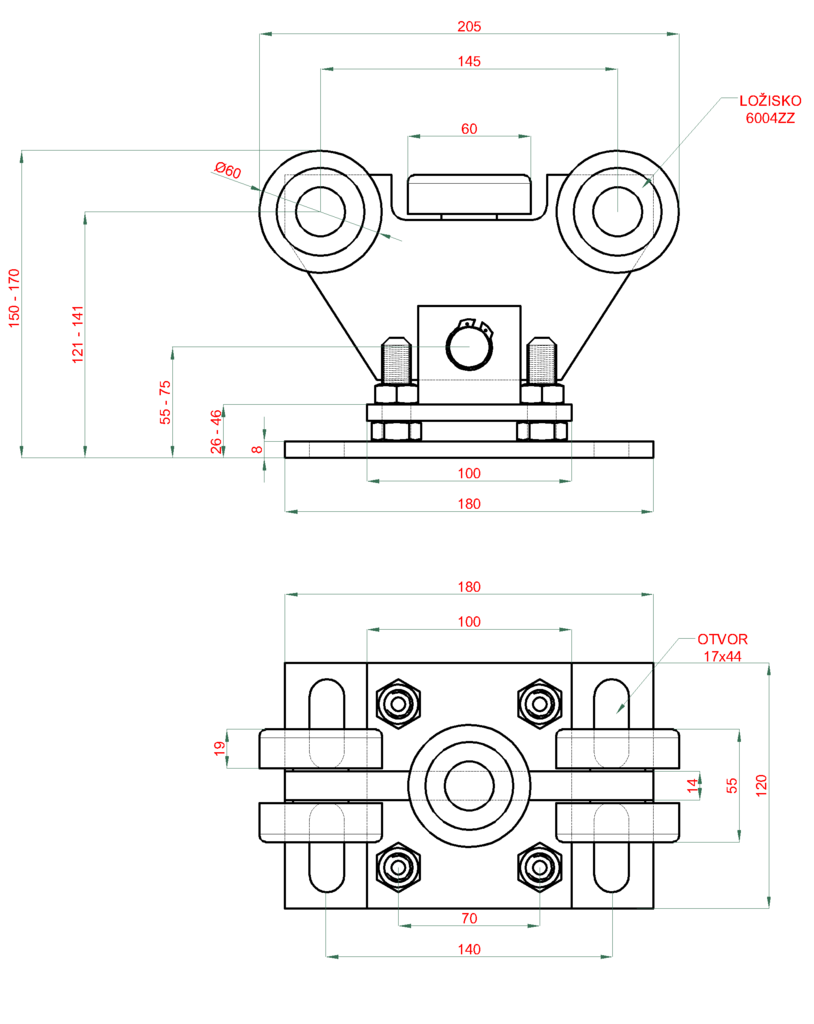

Tegning af vogn 70×70×4 :

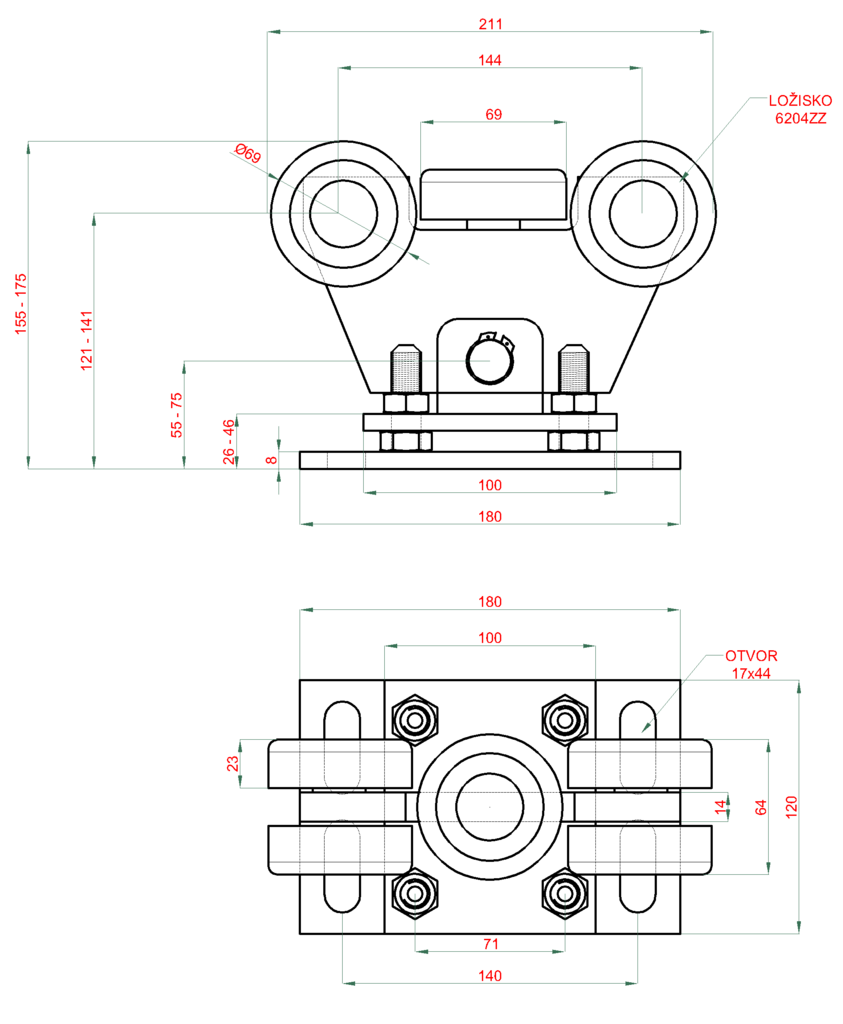

Tegning af vogn 80×80×5 :
360° :
