NICE BF – fotoceller med klassisk tilslutning (1 par)
TOP| Produktets tilgængelighed: | erstattet | Produktet produceres ikke længere, men heldigvis er det blevet erstattet af en nyere model. |
|---|
Beskrivelse af produktet NICE BF – fotoceller med klassisk tilslutning (1 par)
Tilgængelig erstatning!
Fotocellerne med klassisk NICE BF-tilslutning blev erstattet af en nyere model NICE EPM.
Udendørs sikkerhedsfotoceller NICE BF monteres over for hinanden på tværs af portens passagebredde eller et vilkårligt sted, hvor der er risiko for, at porten støder ind i en forhindring. De danner en infrarød stråle, som sender et signal til porten om at standse, når strålen afbrydes.
De består af to synkroniserede komponenter: sender TX og modtager RX.

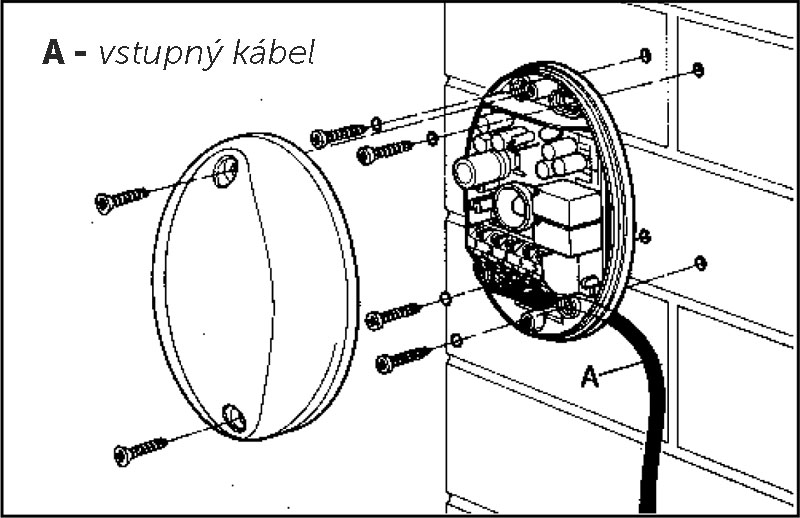

De monteres på en væg, mur, stolpe eller en vilkårlig overflade (overflademontering) i samme højde og rettet mod hinanden langs samme akse. Præcis centrering er ikke nødvendig; justeringen kontrolleres nemt ved hjælp af LED'en på modtageren RX. Fotocellernes kabinet er fremstillet af slidstærkt polykarbonat med høj modstandsdygtighed. De er modstandsdygtige over for forstyrrelser fra sollys og stødsikre.
Hvis fotocellernes dæksler beskadiges, kan du købe et erstatningssæt med dæksler.
Fotocellernes rækkevidde NICE BF
For at undgå problemer med refleksioner fra genstande i nærheden fås den infrarøde stråle med to rækkevidder:
- 15 m (standard)

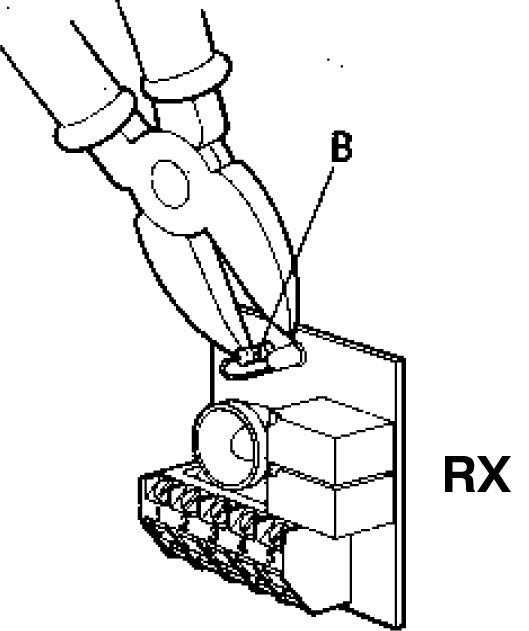

- 30 m (afbryd forbindelsen "B" på modtageren RX) se:
Bemærk: Fotocellernes rækkevidde kan reduceres med 50 % under ugunstige vejrforhold (tåge, regn, støv osv.).

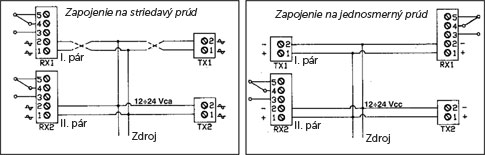

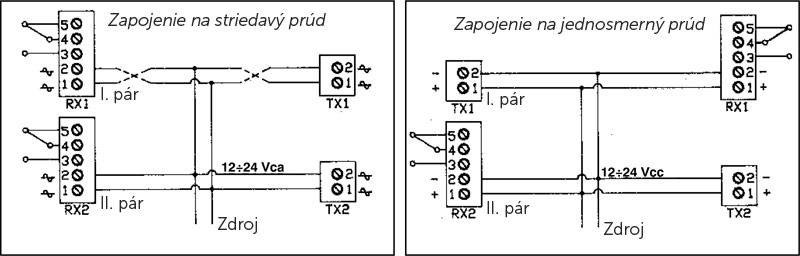

Synkroniseret tilslutning af to par fotoceller NICE BF

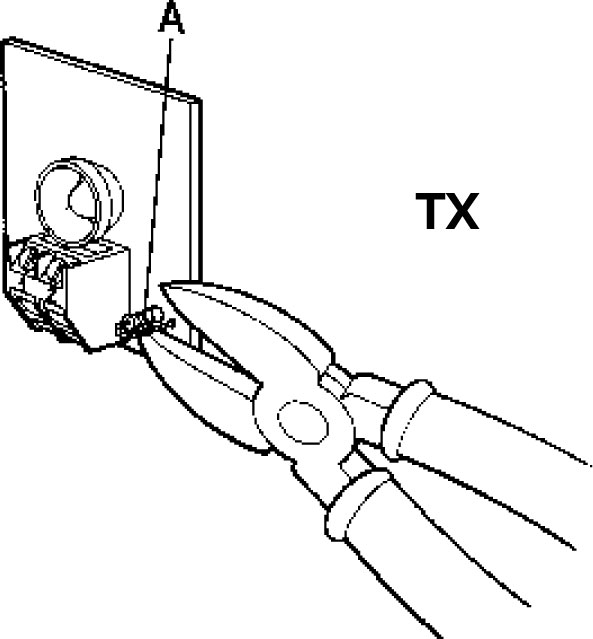

NICE BF-fotoceller gør det muligt at placere to par fotoceller meget tæt på hinanden uden interferens. Afbryd forbindelsen "A" på senderen TX for denne tilslutning, se:
Fortsæt derefter efter strømforsyningstypen:
| Tilslutning til vekselstrøm | Tilslutning til jævnstrøm |
|---|---|
|
Tilslut begge par til vekselstrøm, og vend polariteten mellem det første og det andet par. |
Ved tilslutning til jævnstrøm skal modtagerne RX og senderne TX på hvert par tilsluttes omvendt. |
Kontrol af, at NICE BF-fotocellerne fungerer korrekt NICE BF
1. Afbryd flere gange den infrarøde stråle fra de monterede NICE BF-fotoceller for at kontrollere, at relæet klikker, og at LED'en på modtageren RX lyser:
LED'en lyser: Fotocellerne er ikke justeret; ret dem ind efter samme akse
LED'en lyser ikke: Fotocellerne er korrekt justeret
2. Sæt dækslet på, og kontrollér, at fotocellerne stadig fungerer med dæmpningsfilteret monteret.
3. Fjern dæmpningsfilteret
Tekniske specifikationer for fotocellerne NICE BF
| Rækkevidde: |
|
|---|---|
| Strømforsyning: | 12–24 DC/AC |
| Bølgelængde: | 880 Nm |
| Frekvens for infrarød stråle: | 540 Hz |
| Indgangsstrøm: |
|
| Driftstemperatur: | -20°C til 70°C |
| Relæudgang: | 1A maks. 24V |
| Mål | 54×84×27 mm (b×d×h) |

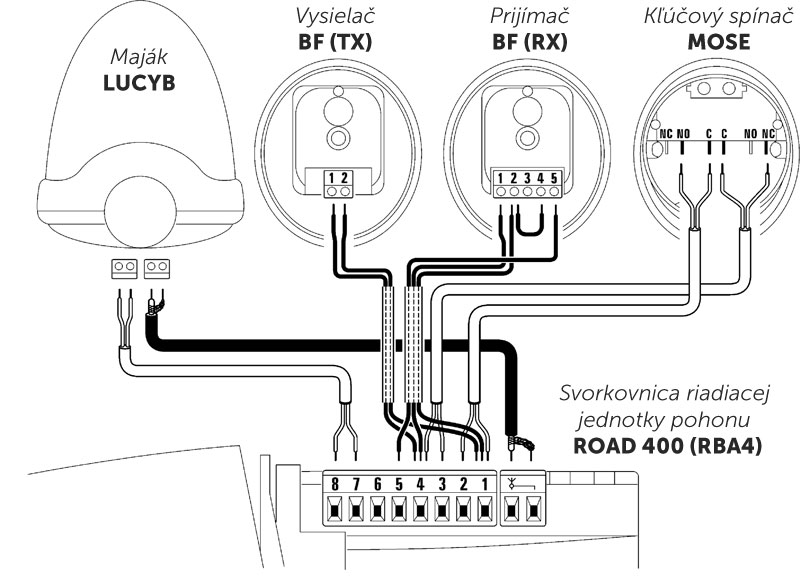

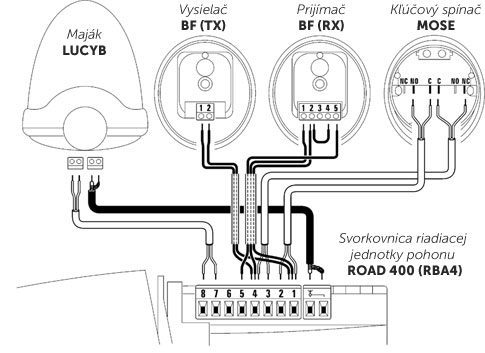

Tilslutning af fotoceller NICE BF med motor NICE Road 400

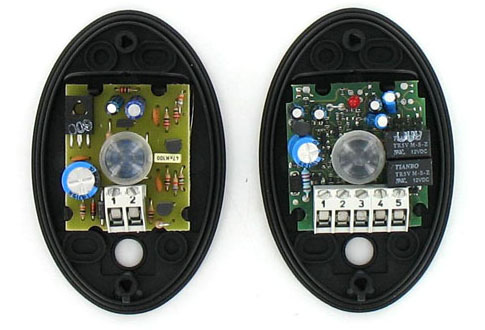

Indersiden af fotocellerne NICE BF til portmotor
