Beskrivelse af produktet NICE FLOX2R – universel 2-kanals ekstern modtager med rullende kode
Tilgængelig erstatning!
2-kanals ekstern modtager FLOX2R er blevet erstattet 2-kanals ekstern modtager 433,92 MHz – NICE OX2.
Tokanals (Hvad betyder det?) modtager, der er kompatibel med NICE-fjernbetjeninger med flydende kode af typen FloR (52-bit-koden giver 4,5 billioner kombinationer, så den er praktisk talt umulig at misbruge). Den genkender også kodningen O-View fjernbetjeninger Era One og Era Inti. Med denne modtager kan du styre et automatiseret anlæg af et andet mærke ved hjælp af en NICE-fjernbetjening. Enheden indeholder BM250-hukommelsesmodul til lagring af 63 koder.
0. Sidens indhold
1. Produktbeskrivelse og elektrisk tilslutning
2. Valg af fjernbetjeningskanal til relæet
3. Brug med normalt lukkede kontakter (NC)
4. Ombytning af modtagerkanal med fjernbetjeningens knap
5. Programmering
5.1. HURTIG LAGRING AF FJERNBETJENING
5.2. STANDARDLAGRING AF FJERNBETJENING
5.3. FJERNLAGRING AF FJERNBETJENING (INDEN FOR MODTAGERENS RÆKKEVIDDE)
5.4. SLETNING AF HELE HUKOMMELSEN
5.5. SLETNING AF EN BESTEMT FJERNBETJENING FRA MODTAGERENS HUKOMMELSE
7.1 AKTIVERING AF HUKOMMELSESLÅS VIA: HARDWARE
7.2 AKTIVERING AF HUKOMMELSESLÅS VIA: SOFTWARE
7.3 DEAKTIVERING AF HUKOMMELSESLÅS
7.4 ADGANGSKODEBESKYTTET HUKOMMELSESLÅS
8. Tekniske specifikationer for NICE FloxR FLOX2R-modtageren
1. Produktbeskrivelse og elektrisk tilslutning
Den eksterne modtager kan fastgøres til væggen eller loftet med skruer eller monteres under dækslet til motoren, som den skal styre.

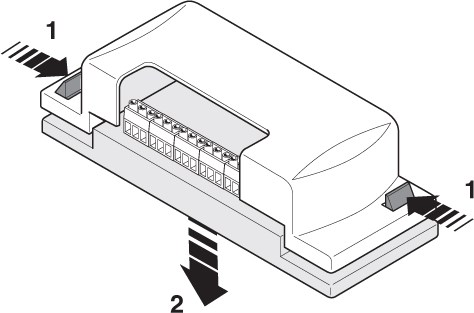

| 1. Åbn modtagerens kabinet | 2. Tilslut de elektriske forbindelser i henhold til følgende diagram: |
 |
 |

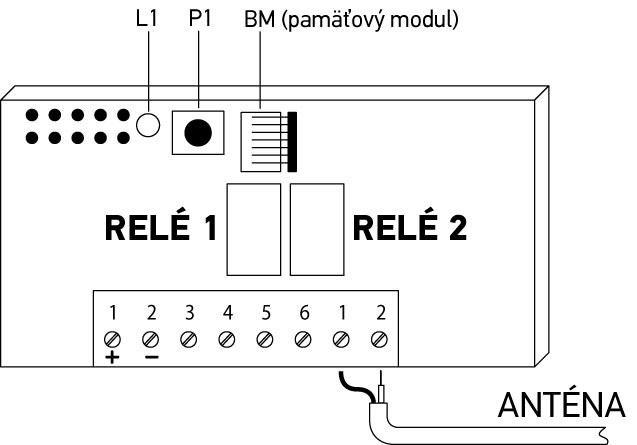

| Komponent | Beskrivelse |
|---|---|
| L1 | Signallampe-LED |
| P1 | Programmeringsknap |
| BM | Aftageligt BM-hukommelsesmodul |
| Indgange | Beskrivelse |
|---|---|
| 1–2 | STRØMFORSYNING: 12/24 V jævn- eller vekselstrøm |
| 3–4 | RELÆ 1: kontakt til normalt åbent (NO) relæ 1 |
| 5–6 | RELÆ 2: kontakt til normalt åbent (NO) relæ 2 |
| 1–2 | ANTENNE: indgang til antenne, brug helst et RG58-koaksialkabel, så kort som muligt (op til 10 m). I dette tilfælde tilsluttes skærmen til indgang 1 og koaksialkablets midterleder til indgang 2. |
2. Valg af fjernbetjeningskanal til relæet
Den eksterne modtager kan genkende alle fire knapper (kanaler) fjernbetjeningen), men kun to knapper (kanaler) kan anvendes.
Bemærk: NICE-fjernbetjeninger med FloR-kodning understøtter fire typer kommandoer, der er knyttet til de enkelte knapper – kanaler:
| Knap | Kommando | Sekvens ved gentagne tryk på fjernbetjeningen |
|---|---|---|
| Knap 1 | Trinvis betjening | Åbning > Stop > Lukning > Åbning |
| Knap 2 | Delvis åbning | Delvis åbning > Stop > Lukning > Stop > Delvis åbning |
| Knap 3 | Kun åbning | Åbning > Stop > Åbning |
| Knap 4 | Kun lukning | Lukning > Stop > Lukning |
Tildeling af kanal til de enkelte relæer sker ved hjælp af en jumper i henhold til følgende tabel:
| Kanal | Relæ 1 | Relæ 2 |
|---|---|---|
| Kanal 1 |  |
 |
| Kanal 2 |  |
 |
| Kanal 3 |  |
 |
| Kanal 4 |  |
 |
3. Brug af normalt lukkede kontakter (NC)
Hvis du skal bruge en ekstern modtager til at styre en enhed, der kræver normalt lukkede (NC) kontakter, og udfører den ønskede kommando, når de åbnes, skal du gøre følgende:
- Afbryd strømmen til den eksterne modtager.
- Tag forsigtigt printkortet ud af kabinettet, og vend det om.

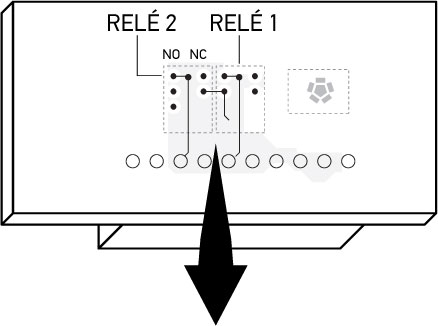

- Som vist på billedet
Afbryd forbindelsen markeret med X og forbind med en lille dråbe loddetin forbindelsen Y.
- Denne procedure behøver ikke at blive udført for begge relæer, så det ene relæ kan styre normalt lukkede (NC) kontakter og det andet normalt åbne (NO) kontakter
4. Ændring af modtagerkanal for en fjernbetjeningsknap

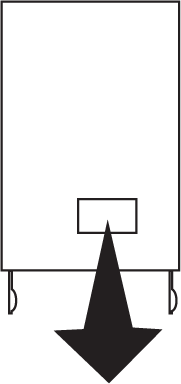

På NICE FloR FLO2R-S-fjernbetjeninger kan du indstille den kanal, som den pågældende knap skal sende, direkte på fjernbetjeningen. Som standard er den første knap indstillet til kanal 1 og den anden knap til kanal 2. Fremgangsmåden er den samme for hver knap:
 |
|
 |
 |
| Afbryd den markerede forbindelse, og forbind den med en dråbe loddetin til kanal 2, 3 eller 4. | Afbryd den markerede forbindelse, og forbind den med en dråbe loddetin til kanal 1, 3 eller 4. |
5. Programmering
Programmeringen foregår ved hjælp af knappen P1 og LED'en L1 på modtageren. LED'en signalerer følgende:
| Langsomt blink hvert halve sekund | |
|---|---|
| Antal blink | Blinkenes betydning |
| 1 | Den modtagne kode fra fjernbetjeningen er ikke godkendt, dvs. fjernbetjeningen/knappen er endnu ikke parret. |
| 2 | Genkendelse af den modtagne kode mislykkedes. Hvis det andet blink er længere end det første, er hukommelseslåsen aktiveret. Hvis blinkene er lige lange, er hukommelseslåsen ikke aktiveret. |
| 3 | Genkendelse af den modtagne kode lykkedes. |
| 4 | Den transmitterede kode findes allerede blandt de godkendte koder. |
| 5 | Kodelisten er tom (ingen koder er godkendt). |
| 6 | Kodelisten er fuld (der er ikke plads til at gemme flere koder). |
| 7 | Den kode, du vil slette, findes ikke blandt de godkendte koder. |
| 8 | En anden kode blev registreret under genkendelsen af koden (kollision mellem koder). |
| 9 | Der blev indtastet en adgangskode |
| Hurtigt blink hvert kvart sekund UNDER INITIALISERING | |
| Antal blink | Blinkenes betydning |
| 1 | Enheden indeholder et BM60-hukommelsesmodul (plads til 16 koder) |
| 2 | Enheden indeholder et BM250-hukommelsesmodul (plads til 63 koder) |
| 3 | Enheden indeholder et BM1000-hukommelsesmodul (plads til 250 koder) |
| 4 | Der er koder i hukommelsen, som ikke bruger FloR-kodning |
| 5 | Der blev registreret en fejl under indlæsning af hukommelsen |
| Hurtigt blink hvert kvart sekund UNDER DRIFT | |
| Antal blink | Blinkenes betydning |
| 1 | Den modtagne kode er en kopi; kun originalkoder er gyldige. |
| 3 | Koden findes ikke i kodetabellen, men er blevet resynkroniseret. |
| 4 | Koden findes ikke i kodetabellen, og gensynkronisering er låst. |
| 5 | Koden findes ikke i kodetabellen, og gensynkronisering er ikke mulig. |
5.1. Hurtig lagring af fjernbetjeningen
Denne fremgangsmåde er ganske vist den hurtigste, men den er ikke særlig sikker, fordi modtageren under lagringen kan opfange en anden kode inden for rækkevidde og komme til at gemme den ved en fejl. Hvis du er i tvivl om sikkerheden, skal du bruge standardmetoden.
- Tryk på, og hold knap P1 på modtageren; LED L1 lyser, og hold stadig knap P1
- Hold stadig knap P1 og tryk samtidig på, og hold knappen på fjernbetjeningen (koden sendes)
- Når LED L1 slukker, skal du slippe knappen på fjernbetjeningen (du holder stadig knap P1)
- Når LED L1 lyser igen, kan du gemme endnu en fjernbetjening, se punkt 2.
- Når du er færdig, skal du slippe knap P1 på modtageren
5.2. Standardlagring af fjernbetjeningen
- Tryk på, og hold knap P1 på modtageren, indtil LED L1lyser; slip derefter knap P1.
- LED L1 lyser i 5 sekunder. I løbet af denne tid skal du trykke på, og holde knappen på fjernbetjeningen (koden sendes), indtil LED L1
- slukker. Slip derefter knappen på fjernbetjeningen og vent 1 sekund
- Tryk på, og hold knappen på fjernbetjeningenindtil LED L1 slukker; slip derefter knappen på fjernbetjeningen.
- Hvis lagringen lykkedes, blinker LED L1 tre gange
Hvis du ikke ønsker, at flere fjernbetjeninger gemmes i hukommelsen, kan du låse den.
5.3. Fjernlagring af fjernbetjening (inden for modtagerens rækkevidde)
Hvis du allerede har en GAMMEL fjernbetjening parret med modtageren (dvs. modtagerens hukommelse indeholder koden, som fjernbetjeningen sender), kan du NY fjernbetjening gemme inden for modtagerens rækkevidde (10-20m) via fjernlagring. Den GAMLE fjernbetjening skal allerede være gemt og fungere korrekt.
- På den NYE fjernbetjening skal du trykke på den valgte knap og holde den nede i mindst 5 sekunder og derefter slippe den
- På den GAMLE fjernbetjening skal du trykke på den valgte knap 3 gange i træk (med ca. ét sekunds mellemrum)
- På den NYE fjernbetjening skal du trykke én gang på den valgte knap.
- Hvis parringen ikke lykkedes, kan du prøve at trykke på knapperne langsommere. Du kan eventuelt i trin 1 holde knappen nede i 6 sekunder.
5.4. Fuldstændig sletning af hukommelsen
Efter fuldstændig sletning slettes også hukommelsens softwarelås og timeren indstilles til 3 sekunder.
- Tryk på, og hold knap P1 på modtageren; LED L1 lyser og slukker efter 3 sekunder (du holder stadig knap P1)
- Når LED L1 begynder at blinke (du holder stadig knap P1), skal du under det tredje blink slippe knap P1 og vente ca. 3 sekunder
- Så snart LED-diode L1 lyser igen, skal du trykke på knap P1 og holde den nede, indtil LED-diode L1 slukker
Afhængigt af typen af hukommelsesmodul, kan processen tage flere sekunder. I denne periode blinker LED-dioden hurtigt og derefter fem gange langsomt for at angive, at sletningen er gennemført. Hvis det ikke sker, skal du gentage processen.
5.5. Sletning af en bestemt fjernbetjening fra modtagerens hukommelse
- Tryk på, og hold knap P1 på modtageren nede i cirka 3 sekunder, indtil LED-diode L1 slukker, slip knap P1
- Tryk på, og hold knappen på fjernbetjeningen, som du vil slette, indtil LED-diode L1 slukker, slip knappen på fjernbetjeningen
- Vent 1 sekund
- Tryk igen på knappen på fjernbetjeningen og slip den
- LED L1 blinker én gang for at angive, at fjernbetjeningen er slettet. Hvis det ikke sker, skal du gentage processen.
6. Avancerede funktioner
Som standard er relæfunktionen Impuls – når et signal modtages fra fjernbetjeningen, genkendes signalet, som indeholder en kode, og efter vellykket genkendelse aktiverer (deaktiverer) relæet i ca. 300 ms.

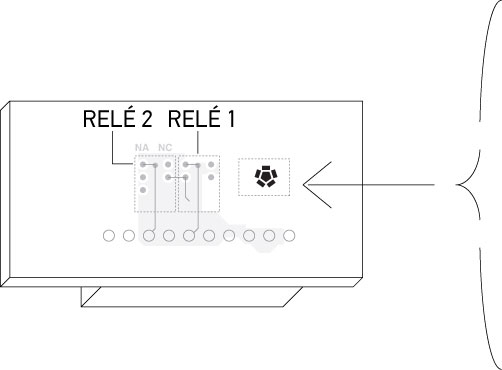

De avancerede funktioner aktiveres ved at lodde forbindelserne som vist i diagrammet:
 |
 |
Ingen jumper | alle kanaler Impuls |
 |
Jumper 1 | kanal 1 Trin for trin kanal 2, 3 og 4 Impuls |
|
 |
Jumper 2 | kanal 1 og 2 Trin for trin kanal 3 og 4 Impuls |
|
 |
Jumper 3 | kanal 1 Timer kanal 2, 3 og 4 Impuls |
|
 |
Jumper 4 | kanal 1+2 Alarm kanal 3, 4 Impuls |
|
 |
Jumper 5 | alle kanaler Trin for trin |
6.1 Trin for trin
Relæet aktiveres, når der trykkes på knappen på fjernbetjeningen og forbliver aktiveret, når knappen slippes. Du skal trykke på knappen igen for at deaktivere relæet.
6.2 Timer
Relæet aktiveres, når der trykkes på knappen på fjernbetjeningen, og forbliver aktiveret i den programmerede tid:
- Tryk på, og hold knap 1 på fjernbetjeningen nede (det er nok at bruge kanal 1)
- Mens du holder knappen på fjernbetjeningen nede i tre sekunder, skal du også trykke på knap P1 på modtageren og derefter slippe knappen på fjernbetjeningen
- Hold knap P1 nede i den ønskede tid, som du vil programmere (maks. 150 minutter), og slip derefter knap P1
- Den indstillede tid er gemt og forbliver gemt, indtil der foretages en ny programmering
Bemærk: Modtageren reagerer ikke på andre kommandoer, mens timeren programmeres. Hvis du ikke ønsker, at relæerne aktiveres, mens timeren programmeres, skal du fjerne kanaljumperne.
6.3 Alarm
Under udarbejdelse.
7. Låsning af hukommelsen
Hvis du vil forhindre yderligere ændringer i hukommelsen, kan hukommelsesmodulet låses.
7.1 Låsning af hukommelsen via hardware
Denne metode er meget enkel, men ikke særlig sikker, da en uvedkommende nemt kan fjerne låsen.
- Når du er sikker på, at alle de ønskede fjernbetjeninger er gemt, skal du afbryde strømmen til modtageren
- Bryd forbindelse X på hukommelsesmodulet:
- Hvis du vil tilføje flere koder (gemme fjernbetjeninger), efter at hukommelsen er låst, skal du påføre en dråbe loddetin mellem de to punkter på forbindelse Y:
7.2 Låsning af hukommelsen via software
Denne metode er mere sikker, da du skal bruge en fjernbetjening, der er gemt i modtagerens hukommelse, for at deaktivere hukommelseslåsen:
- Tryk kort på knap P1 på modtageren, og slip den straks
- Vent, indtil LED-diode L1 blinker to gange (efter ca. 5 sekunder), og tryk under det andet blink på knap P1, og hold den nede. Slip knappen, når LED-diode L1 slukker
- LED-dioden blinker derefter to gange. Hvis det andet blink varer længere end det første, er hukommelseslåsen aktiveret. Hvis blinkene varer lige længe, mislykkedes processen, og du skal gentage den.
7.3 Deaktivering af hukommelseslåsen
For at deaktivere hukommelseslåsen skal du bruge en fjernbetjening, der allerede er gemt i modtagerens hukommelse.
- Tryk på knappen P1 på modtageren, og slip den straks igen
- Derefter lyser LED'en L1 i ca. 5 sekunder. Tryk på knappen på fjernbetjeningen, og hold den inde i disse fem sekunder, indtil LED'en L1 slukker. Slip derefter knappen
- Vent 1 sekund
- Tryk på knappen på fjernbetjeningen, og hold den inde. LED'en blinker 4 gange for at angive, at fjernbetjeningen er gemt i hukommelsen, og at hukommelsen dermed kan låses op.
- Tryk på knappen P1 under det fjerde blink, og slip den først, når L1 slukker
- LED'en blinker derefter to gange. Hvis begge blink varer lige længe, er sletningen gennemført. Hvis det andet blink varer længere end det første, skal processen gentages.
7.4 Låsning af hukommelsen med adgangskode
Denne metode kan kun udføres med de professionelle programmeringsenheder BUPC og OBox.
8. Tekniske specifikationer for NICE FloxR FLOX2R-modtageren
| Kodning | FloR O-View (grundlæggende funktioner) |
|---|---|
| Forsyningsspænding | 12-24V (grænse: 10-28V) |
| Strømforbrug (minimum) | 16 mA ved 24V |
| Strømforbrug (maksimum) | 80 mA ved 24V |
| Frekvens | 433,92 MHz |
| Følsomhed | 0,5 µV |
| Antal relæer | 2 relæer |
| Kontakt til normalt åbent relæ | maks. 0,5A og 50V SELV |
| Driftstemperatur | -20 til +55 °C |
| Beskyttelsesklasse | IP 30 |
| Mål | 86×22×58 mm (b×d×h) |
| Vægt | 55 g |
