NICE MOF – Moon-fotoceller – fotoceller med klassisk tilslutning, (1 par)
| Produktets tilgængelighed: | ikke tilgængelig | Vi hjælper dig gerne med at vælge en erstatning. Du er velkommen til at kontakte os. |
|---|
Beskrivelse af produktet NICE MOF – Moon-fotoceller – fotoceller med klassisk tilslutning, (1 par)
Bemærk: NICE Moon MOF-fotocellerne produceres ikke længere og kan derfor ikke fås. Som erstatning kan du vælge NICE BF-fotoceller, NICE Era Photocell EPS eller NICE Era Photocell EPM..
Mulighed for at købe reservekapper til fotocellerne: NICE-ND-PRB-MOFB
Udendørs sikkerhedsfotoceller NICE MOF (tekniske specifikationer) monteres over for hinanden i portens gennemkørselsbredde eller på et vilkårligt sted, hvor der er risiko for, at porten rammer en forhindring. De udsender en infrarød stråle langs den optiske akse, og når strålen afbrydes, sender de et signal til porten om at stoppe. Når strålen afbrydes, sender de et signal til porten om at stoppe. De kan bruges sammen med udstyr, der understøtter et klassisk tilslutningssystem (dvs. 12-24 V strømforsyning og en NC- eller NO-kreds).
De består af to synkroniserede komponenter: sender TX og modtager RX.
Montering af NICE MOF-fotoceller

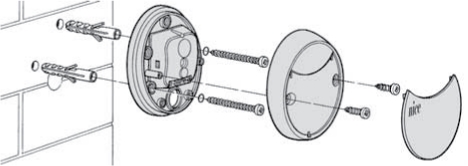

1. Fotocellerne monteres på en væg, mur, stolpe eller en anden overflade (overflademontering) i samme højde og rettet mod hinanden langs samme akse. Monteringsfladen skal være plan, så fotocellerne let kan centreres:

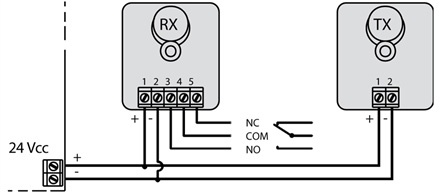

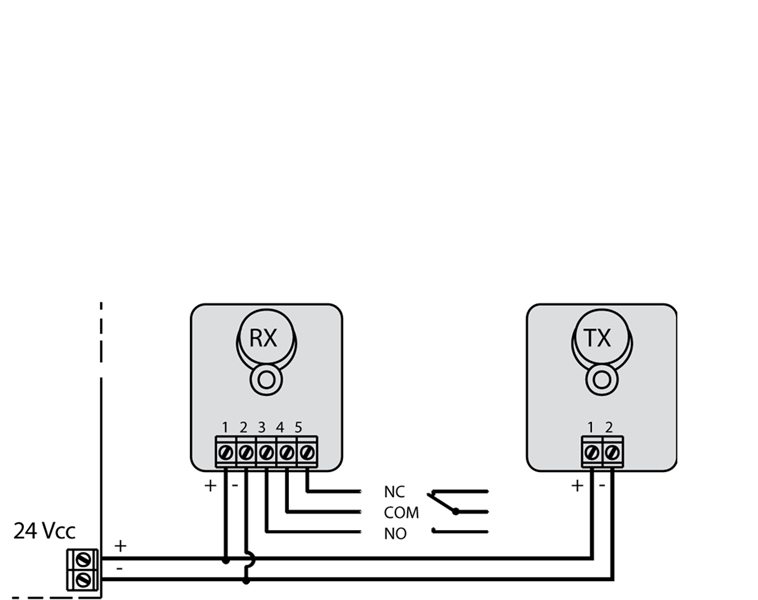

2. Tilslut derefter fotocellerne i henhold til diagrammet, der følger med din portåbner eller styreenhed (se tilslutningsdiagram for NICE Road 400 - styreenhed RBA4). Det universelle tilslutningsdiagram ser således ud:

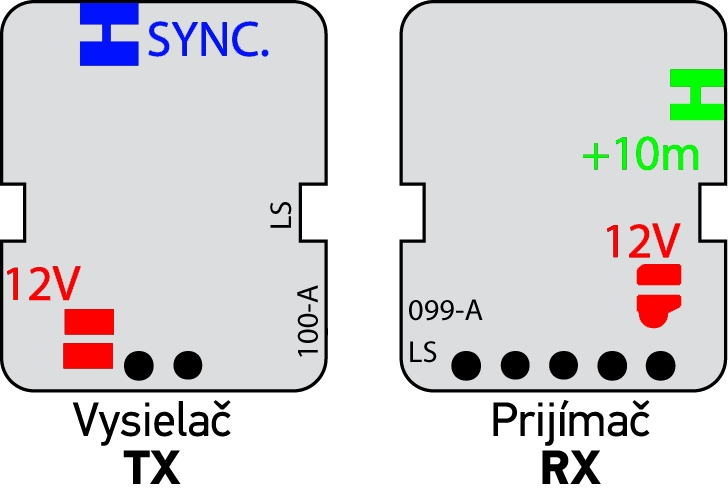

3. Fotocellerne er som standard indstillet til 24 V strømforsyning. Hvis du har brug for 12 V, skal du lodde forbindelsen på bagsiden af printpladen på både senderen TX og modtageren RX, hvor den er mærket "12V".
4. Hvis afstanden mellem senderen TX og modtageren RX er større end 10 m, skal forbindelsen på bagsiden af printpladen modtageren RX, mærket "+10m", afbrydes.
5. Hvis den ønskede åbningsvinkel skal være mindre end ±5°, skal du montere reduktionskeglen (følger med i pakken) på modtageren RX som beskrevet nedenfor:
| Lirk fotocellens dæksel af | Tag elektronikken ud |
|---|---|
 |
 |
| Lirk printpladen løs | Monter reduktionskeglen |
 |
 |
6. For at teste, om tilslutningen er korrekt, se kapitlet Kontrol af funktion og fejlfinding, eller fortsæt for at få oplysninger om tilslutning af flere par fotoceller:
Tilslutning af to par fotoceller NICE MOF

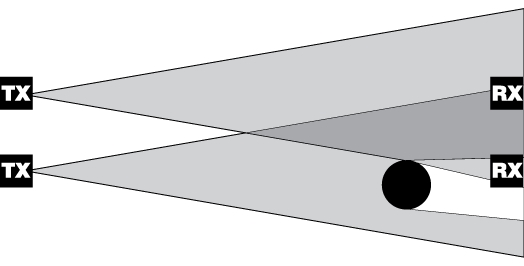

Placér fotocellerne omkring porten. Hvis du monterer to par fotoceller, kan der opstå interferens mellem senderen TX i det første par og modtageren RX i det andet par, se illustrationen:
For at undgå interferens mellem to par, der er monteret tæt på hinanden, skal der være vekselstrøm til rådighed, og SYNC-forbindelsen på begge sendere TX skal afbrydes som vist på illustrationen:

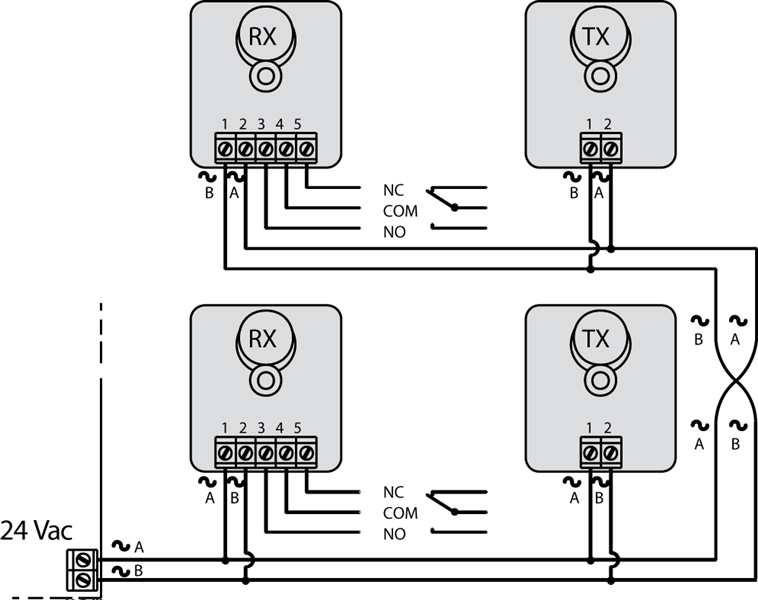

Derudover skal det andet par fotoceller tilsluttes omvendt, se illustrationen:
Kontrol af funktion og fejlfinding ved tilslutning af NICE MOF-fotoceller
 |

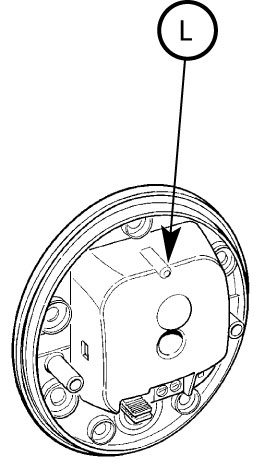

Når fotocellerne er installeret, skal du kontrollere LED-indikatoren på modtageren RX. LED-indikatorens blinkemønster viser en af følgende situationer: |
| LED "L" | Situation | Hvad skal du gøre? |
|---|---|---|
| Lyser ikke | Alt er i orden | Ingenting. |
| Blinker langsomt | Modtageren RX modtager et svagt signal | Justér fotocellernes indbyrdes retning. |
| Blinker hurtigt | Modtageren RX modtager intet signal | Kontrollér, at der ikke er en forhindring på den optiske akse mellem senderen TX og modtageren RX. Kontrollér, at TX og RX er centreret i forhold til hinanden. |
| Lyser | Forhindring registreret | Fjern forhindringen |
Tekniske specifikationer for NICE MOF-fotoceller
| Produkttype | Detektor til automatiske hængslede porte, skydeporte og garageporte, bestående af en sender TX og en modtager RX. |
|---|---|
| Teknologi | Direkte optisk forbindelse mellem TX og RX med en moduleret infrarød stråle. |
| Strømforsyning/udgang |
|
| Strømforbrug |
Et par bruger 55 mA fordelt på:
|
| Detektionsevne | Uigennemsigtige genstande større end 50 mm, der passerer gennem den optiske akse mellem senderen TX og modtageren RX med en hastighed på under 1,6 m/s. |
| Senderens TX sendevinkel | 20° ±25% |
| Modtagerens RX modtagevinkel |
|
| Normal rækkevidde | 15 m (under dårlige vejrforhold kan rækkevidden reduceres med 50%) |
| Maksimal rækkevidde | 30 m med afbrudt "+10m"-forbindelse |
| Relæudgang | Maks. 500mA og 48V |
| Brug i sure eller saltholdige miljøer eller i miljøer med øget eksplosionsrisiko | Nej |
| Montering | Lodret vægmontering |
| Beskyttelsesklasse | IP55 |
| Driftstemperatur | -20°C til 60°C |
| Mål | 69x78x25mm |
| Vægt | 50g |
Tilslutning af fotoceller NICE MOF med drev NICE Road 400

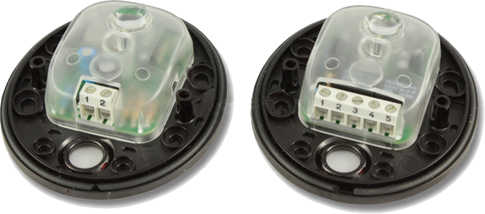

Fotocellernes indre NICE MOF til portåbnere
