NICE OX4T – universel firekanals ekstern modtager med rullende kode
| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
på lager
1.385,15 kr. inkl. moms
| Vægt |
|---|
| 0,40 kg |
Beskrivelse af produktet NICE OX4T – universel firekanals ekstern modtager med rullende kode
Firekanals (hvad betyder det?) kompatibel modtager til NICE-fjernbetjeninger med flydende kode af typen O-Code (72-bit-koden giver 4,7 kvadrillioner kombinationer, så den er praktisk talt umulig at misbruge). Den genkender også kodningen FloR fra fjernbetjeningerne Era Flor og FloR-s samt kodningen Smilo. Med denne modtager kan du styre med en fjernbetjening eller en knap fra NICE en automatiseringsenhed af et andet mærke via potentialfrie relæer. Relæerne er som standard potentialfrie, men hvis du laver en strømforsyningsforbindelse gennem relæet, kan du også styre en hvilken som helst anden 230 V-enhed, f.eks. en motor, lampe, persienne, markise, rulleskodde eller skodde ...
Hurtigt overblik over egenskaberne ved NICE OX4T-modtageren
- Du kan gemme op til 1024 fjernbetjeninger i modtagerens hukommelse.
- Enheden har 4 relæer til normalt åbne (NO) og normalt lukkede (NC) kontakter.
- For relæerne kan du vælge en af 14 kommandoer.
- Den har 3 omskiftere, hvoraf 2 kan bruges til at indstille timeren.
- Den kan også fungere som en såkaldt repeater, dvs. sende et signal fra fjernbetjeningen videre til en anden modtager længere væk og dermed øge hele automatiseringssystemets rækkevidde.
Montering af NICE OX4T-modtageren

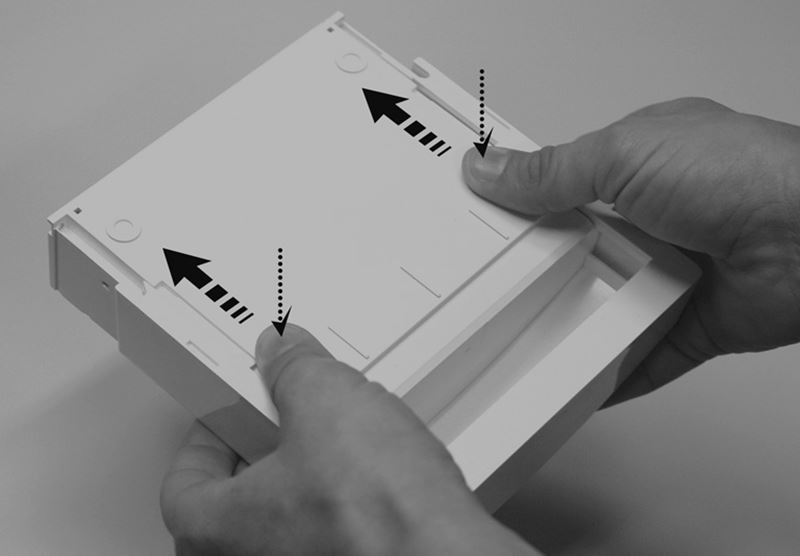

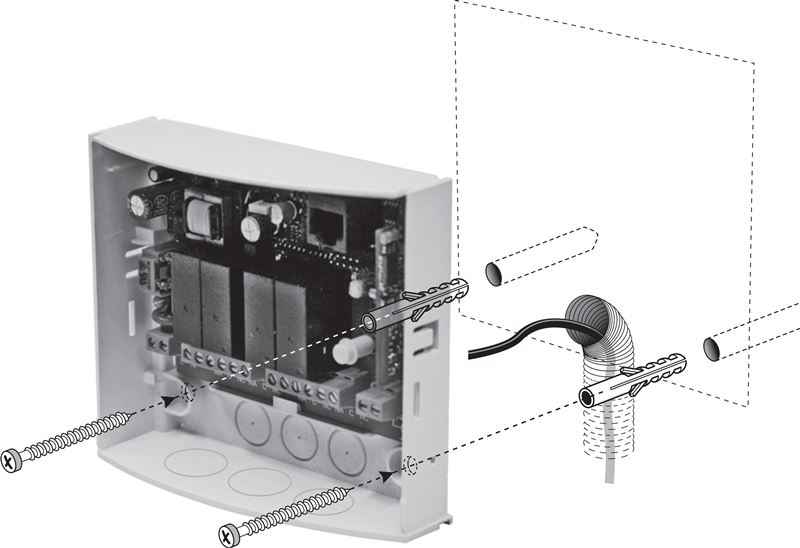

| 1. Fjern modtagerens dæksel | 2. Bor huller til skruer og kabler på de markerede steder, og monter modtageren på en væg eller en anden overflade. |
|---|---|
 |
 |

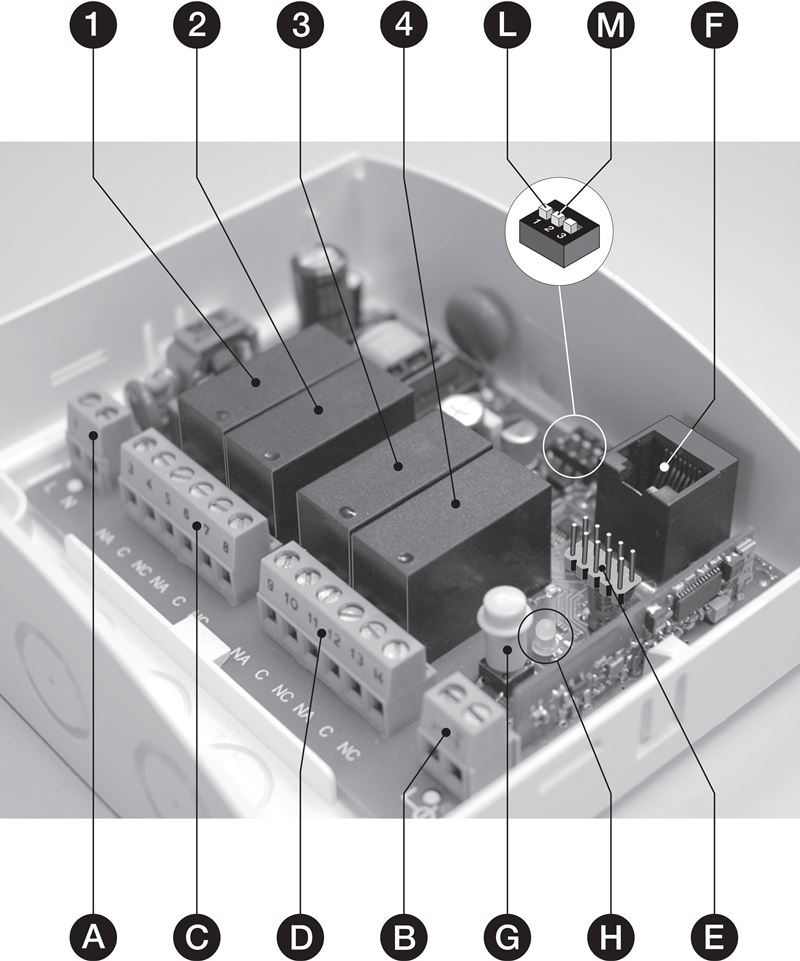

Diagram og tilslutning af NICE OX4T-modtageren
Modtageren har indgange til strømforsyning, udgange til fire relæer og en indgang til antennen:
| Betegnelse | Beskrivelse |
|---|---|
| 1, 2, 3, 4 | Relæer |
| A | Strømforsyningsindgang |
| B | Indgang til antennen |
| C | Udgang til relæ 1 og 2 |
| D | Udgang til relæ 3 og 4 |
| E | Port til NICE OBOX |
| F | Port til NICE O-View og NICE BusT4 |
| G | Programmeringsknap P1 |
| H | LED-indikator L1 |
| L | Omskifter til timer I. |
| M | Omskifter til timer II. |
Elektrisk tilslutning og beskrivelse af relæerne
Alle 4 relæer er potentialfrie.
Hvert relæ har én fælles kontakt (C), én normalt åben kontakt (NO) og én normalt lukket kontakt (NC).
Relæ 1+2+3+4 er isoleret fra modtagerens interne kredsløb, så der kan løbe 230 V netspænding gennem dem. Relæparrene 1+2 og 3+4 er også isoleret fra hinanden. Du kan derfor vælge mellem følgende kombinationer:
- bruge alle relæer til stærkstrøm
- eller bruge alle relæer til svagstrøm
- eller bruge relæ 1+2 til stærkstrøm og relæ 3+4 til svagstrøm
- eller bruge relæ 1+2 til svagstrøm og relæ 3+4 til stærkstrøm
Eksempel på tilslutning til stærkstrøm

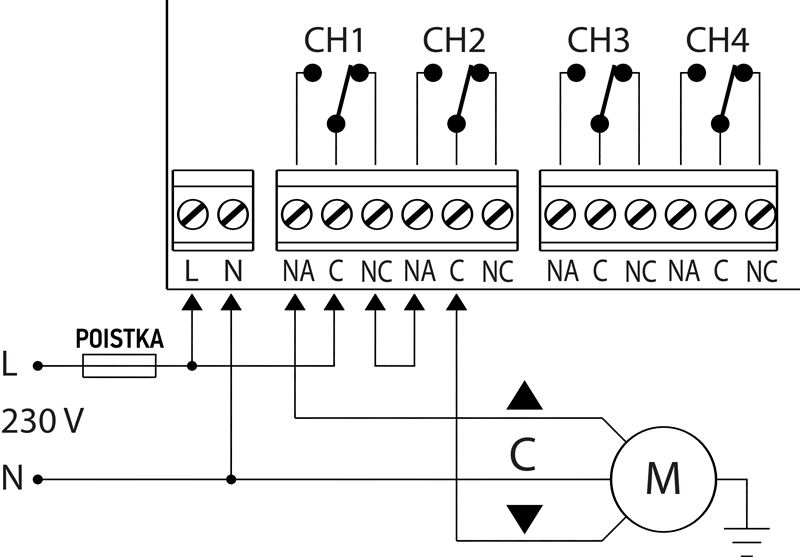

| Eksempel på tilslutning til et almindeligt elektrisk kredsløb (lys, motor osv.) | Eksempel på tilslutning af en tovejsmotor (én kanal/relæ bevæger motoren i den ene retning, det andet i den anden) |
|---|---|
 |
 |
Hvis rækkevidden er kort fjernbetjeningens skal der bruges en ekstern antenne, f.eks. NICE ABF. Når du monterer antennen, skal kablet være lige, så det bøjes og snoes så lidt som muligt. Placer antennen så højt som muligt over metal- eller armeret betonkonstruktioner for at opnå den bedst mulige rækkevidde.
Programmering af NICE OX4T-ekstern modtager
Parring med en fjernbetjening – introduktion
Under parringen kommunikerer modtageren via knappen P1, som du trykker på, og svarer ved at blinke med LED-indikatoren. Se blinkediagnostik, hvis noget ikke fungerer for dig.
Der kan gemmes 1024 fjernbetjeninger med understøttet kodning O-Code/FloR/TTS, Smilo og Flo.
Bemærk: Den første gemte fjernbetjening bestemmer, hvilken kodning der fremover skal bruges. Så hvis der er gemt en fjernbetjening med Smilo-kodning i hukommelsen, kan en fjernbetjening med f.eks. FloR-kodning ikke længere parres med modtageren, medmindre du sletter hele hukommelsen (en usandsynlig situation). Når modtageren tilsluttes strømforsyningen, afgiver den et bestemt antal lange grønne blink, som angiver den anvendte kodningstype.
Du kan parre fjernbetjeningen med modtageren i to tilstande:
Parring med fjernbetjeningen i tilstand I.
På denne måde gemmes alle fjernbetjeningens knapper i modtagerens hukommelse på én gang. Første knap styrer relæ 1, anden knap relæ 2, tredje knap relæ 3 og fjerde knap relæ 4. Betjeningen er indstillet til halvautomatisk tilstand "åben/lukket, så længe knappen holdes nede". Hvis fjernbetjeningen har færre knapper, gemmes kun det tilsvarende antal relæer.
Parringen udføres således:
- Tryk på knappen P1 på modtageren, og hold den nede, indtil LED-indikatoren L1 lyser, og slip den derefter.
- Inden for 10 sekunder (eller så længe indikatoren lyser, og slip den først, når indikatoren på modtageren har blinket tre gange. Slip derefter knappen på fjernbetjeningen.
- Gentag trin 2 for at tilføje flere fjernbetjeninger. Du har dog kun 10 sekunder fra det tidspunkt, hvor den senest parrede fjernbetjening blev gemt.
Parring med fjernbetjeningen i tilstand II.
Dette er en mere avanceret fremgangsmåde. Parringen udføres således:
- Tryk på knappen P1 på modtageren det antal gange, der svarer til den kommando i tabellen, du vil bruge. LED'en blinker lige så mange gange, som du har trykket på knappen P1, holder en kort pause og blinker derefter igen.
- Inden for 10 sekunder (eller så længe indikatoren blinker), skal du trykke på en vilkårlig knap på fjernbetjeningen og holde den nede, indtil indikatoren på modtageren blinker tre gange (med en anden frekvens). Slip derefter knappen på fjernbetjeningen.
- Gentag trin 2 for at tilføje flere fjernbetjeninger. Du har dog kun 10 sekunder fra det tidspunkt, hvor den senest parrede fjernbetjening blev gemt.
På denne måde gemmes kun den pågældende knap i hukommelsen (med undtagelse af kommando 9, 10, 13 og 14). En knap kan tildeles 14 kommandoer:
| Antal | Beskrivelse |
|---|---|
| 1 | aktiverer RELÆ 1 i tilstanden "åben/lukket, så længe knappen holdes nede" |
| 2 | aktiverer RELÆ 2 i tilstanden "åben/lukket, så længe knappen holdes nede" |
| 3 | aktiverer RELÆ 3 i tilstanden "åben/lukket, så længe knappen holdes nede" |
| 4 | aktiverer RELÆ 4 i tilstanden "åben/lukket, så længe knappen holdes nede" |
| 5 | aktiverer RELÆ 1 i tilstanden "åbn/luk" |
| 6 | aktiverer RELÆ 2 i tilstanden "åbn/luk" |
| 7 | aktiverer RELÆ 3 i tilstanden "åbn/luk" |
| 8 | aktiverer RELÆ 4 i tilstanden "åbn/luk" |
| 9* | aktiverer RELÆ 1 og 2 til en motor med to retninger (med timer I.) |
| 10* | aktiverer RELÆ 3 og 4 til en motor med to retninger (med timer II.) |
| 11** | aktiverer RELÆ 1 i det tidsrum, der er indstillet på timer I. |
| 12** | aktiverer RELÆ 3 i det tidsrum, der er indstillet på timer II. |
| 13* | aktiverer RELÆ 1 og 2 til en motor med to retninger ("åben/lukket, så længe knappen holdes nede") |
| 14* | aktiverer RELÆ 3 og 4 til en motor med to retninger ("åben/lukket, så længe knappen holdes nede") |
*) Bemærkning om kommando 9, 10, 13 og 14: Ved parringen er det ligegyldigt, hvilken knap du bruger. Hele fjernbetjeningen gemmes altid i modtageren, og knapperne har følgende funktioner: 1 – ÅBN, 2 – STOP, 3 – LUK, (4 – STOP). Nogle fjernbetjeninger har ikke en fjerde knap. Det er selvfølgelig nødvendigt at have en korrekt tilsluttet motor. Yderligere bemærkninger til:
- Kommando 9 og 10 – Hver gang modtageren modtager en kommando, aktiverer den relæet for den tilsvarende timer ("Kommando 9/RELÆ 1+2/Timer I." og kommando "10/RELÆ 3+4/Timer II.").
- Kommando 13 og 14 – Hver gang du sender en kommando, forbliver relæerne aktiverede, så længe du holder knappen nede. Hvis du holder knappen nede i mere end 3 sekunder, forbliver relæet aktiveret i den tilsvarende timer ("Kommando 13/RELÆ 1+2/Timer I." og kommando "14/RELÆ 3+4/Timer II.").
**) Bemærkning til kommando 11 og 12: Hver gang modtageren modtager en kommando, aktiverer den relæet for den tilsvarende timer ("Kommando 11/RELÆ 1+2/Timer I." og kommando "12/RELÆ 3+4/Timer II."). Du kan forlænge timeren ved at sende kommandoen igen, inden tiden udløber. Du kan også afslutte den før tid ved at sende kommandoen igen, mens du holder knappen nede i tre sekunder.
Hvis modtageren ved et tilfælde modtager to kommandoer, der er rettet mod det samme RELÆ, udfører den altid den senest afsendte kommando.
Parring med en eksisterende fjernbetjening
Denne handling skal udføres inden for modtagerens rækkevidde. Du har to fjernbetjeninger, én GAMMEL, allerede parret, og én NY, endnu ikke parret. Hvis den GAMLE fjernbetjening blev parret i tilstand I, vil den NYE fjernbetjening arve de samme indstillinger, og handlingen kan udføres med en vilkårlig knap. Hvis den GAMLE fjernbetjening blev parret i tilstand II, skal handlingen udføres separat for hver knap ved at trykke på netop den pågældende knap. Fremgangsmåden er som følger:
Standardfremgangsmåde
- Tryk på knappen på den NYE fjernbetjening, og hold den nede i mindst 5 sekunder. Slip derefter knappen.
- Tryk langsomt tre gange på knappen på den GAMLE fjernbetjening.
- Tryk langsomt én gang på knappen på den NYE fjernbetjening.
- Hvis parringen mislykkes, kan du prøve at trykke på knapperne langsommere. Du kan også holde knappen nede i 6 sekunder i trin 1.
Alternativ fremgangsmåde
- Tryk på knappen på den NYE fjernbetjening, og hold den nede i mindst 3 sekunder. Slip derefter knappen.
- Tryk på knappen på den GAMLE fjernbetjening, og hold den nede i mindst 3 sekunder. Slip derefter knappen.
- Tryk på knappen på den NYE fjernbetjening, og hold den nede i mindst 3 sekunder. Slip derefter knappen.
- Tryk på knappen på den GAMLE fjernbetjening, og hold den nede i mindst 3 sekunder. Slip derefter knappen.
Programmering af timeren
I OX4T-modtageren kan der indstilles to timere:
- Timer I til RELÆ 1 – Hvis kommando 9, 11 eller 13 er programmeret, styrer timeren RELÆ 1+2. Ellers styrer den kun RELÆ 1.
- Timer II til RELÆ 3 – Hvis kommando 10, 12 eller 14 er programmeret, styrer timeren RELÆ 3+4. Ellers styrer den kun RELÆ 3.
Den fabriksindstillede tid er 120 sekunder, som kan ændres på følgende måde:
- Hvis RELÆET er aktivt, skal det deaktiveres med den tilsvarende kommando.
- Sæt kontakt I, (mærket L) i position ON for timer I, eller sæt kontakt II, (mærket M) i position ON for timer II. LED'en ved siden af kontakterne lyser for at angive, at programmeringen er startet.
- Send en kommando for at aktivere det tilsvarende RELÆ i overensstemmelse med kontaktens indstilling. Tiden begynder at tælle, så snart relæet er aktiveret.
- Når den ønskede tid er gået, sendes et signal for at deaktivere RELÆET. Timerens varighed er nu gemt.
- Sæt den aktiverede kontakt i position OFF. Når LED'en ved siden af kontakterne også slukker, vender modtageren tilbage til normal tilstand (programmeringstilstanden afsluttes).
Sletning af hukommelsen
- Tryk på knappen P1 på modtageren, og hold den nede.
- Kontrollampen L1 lyser og slukker derefter (hold stadig knappen nede).
- Kontrollampen begynder at blinke, og:
- Hvis du kun vil slette fjernbetjeningerne, skal duUNDER det tredje blink slippe knappen P1.
- Hvis du vil slette hele hukommelsen, skal du slippe knappen P1UNDER det femte blink.
- Hvis sletningen lykkes, blinker kontrollampen vildt et øjeblik og blinker derefter 5 gange.
Sletning af en bestemt fjernbetjening fra modtagerens hukommelse
- Tryk på knappen P1 på modtageren, og hold den nede.
- Kontrollampen L1 lyser. Mens du stadig holder knappen P1 nede, skal du trykke på knappen på fjernbetjeningen og holde den nede.
- for tilstand I kan du trykke på en vilkårlig knap og holde den nede.
- for tilstand II skal du trykke på den specifikke knap, der er tilknyttet modtageren. For at slette hele fjernbetjeningen fra modtagerens hukommelse skal du derfor gentage proceduren for hver knap, der er tilknyttet denne modtager.
- Hvis sletningen lykkes, blinker kontrollampen 5 gange, hvorefter du slipper begge knapper.
Låsning af hukommelsen for kopiering af fjernbetjeninger
- Afbryd strømmen til modtageren, og vent 5 sekunder.
- Tryk på knappen P1, og hold den nede, mens du tilslutter strømmen igen.
- LED'en blinker først grønt nogle gange, derefter orange to gange og til sidst én gang for at angive hukommelsens status – slip derefter knappen.
- Inden for 5 sekunder skal du vælge LED-farven ved at trykke gentagne gange:
- slukket – fjernbetjeningskopiering er ikke blokeret
- grøn – kopiering af fjernbetjeninger inden for rækkevidde er blokeret
- rød – kopiering af fjernbetjeninger ved at låne koden er blokeret
- orange – al kopiering af fjernbetjeninger er blokeret
- Tryk på en vilkårlig knap på en allerede parret fjernbetjening inden for 5 sekunder for at gemme indstillingen.
Diagnostik ved hjælp af LED-blink
Tekniske egenskaber for NICE OX4T-modtageren
| Kodning |
|
|---|---|
| Strømforsyning | 110-240V AC 50/60Hz |
| Hukommelse | 1024 fjernbetjeninger/knapper |
| Strømforbrug (maks.) | 80 mA |
| Frekvens | 433,92 MHz |
| Antenneimpedans | 52Ω |
| Rækkevidde |
|
| Følsomhed | 0,5 µV |
| Antal relæer | 4 potentialfrie relæer, NC/NO |
| Kontakt til normalt åbent relæ | maks. 5A og 250V |
| Beskyttelsesklasse | IP44 |
| Mål | 128×112×43 mm (b×d×h) |
| Vægt | 260 g |
