NICE PS324 - backupbatteri til drev med integreret opladning
| Produktets tilgængelighed: | ikke tilgængelig | Vi hjælper dig gerne med at vælge en erstatning. Du er velkommen til at kontakte os. |
|---|
Beskrivelse af produktet NICE PS324 - backupbatteri til drev med integreret opladning
Et tilgængeligt alternativ!
NICE PS324-reservebatteriet er blevet erstattet af en nyere model NICE PSS324.
Backupbatteri NICE PS324 er beregnet til automatiske svingporte, hvis motorer styres af styreenheden fra mærket NICE MC824H. Batteriet forsyner motoren med den nødvendige strøm til bevægelse, hvis strømforsyningen til motoren afbrydes. Batteriet oplades løbende fra elnettet. Med et fuldt opladet batteri kan der udføres ca. 10 manøvrer med porten.
Bemærk!
Ved skydeportmotorerne Nice Robus RBS og svingportmotorerne Nice Toona, S-Fab, M-Fab, L-Fab og B-Fab med styreenhedsversion R30 (MC824HR30) kræver tilslutning af backupstrømforsyningen PS124 eller PS324 en kabeladapter CABLA11.
Installation af backupbatteri NICE PS324
1. Afbryd strømmen til motoren fra elnettet.
2. Tilslut batteriet til styreenheden
Stikkene til styreenheden er ikke polariserede, så det er ligegyldigt, hvordan du tilslutter dem.
Batteriet leveres med et strømkabel med to stik, et smallere og et bredere. Brug det bredere stik til tilslutning til styreenheden og det smallere stik til tilslutning til batteriet.
3. Kontrollér tilslutningen af NICE PS324-backupbatteriet ved at følge disse trin:
 |

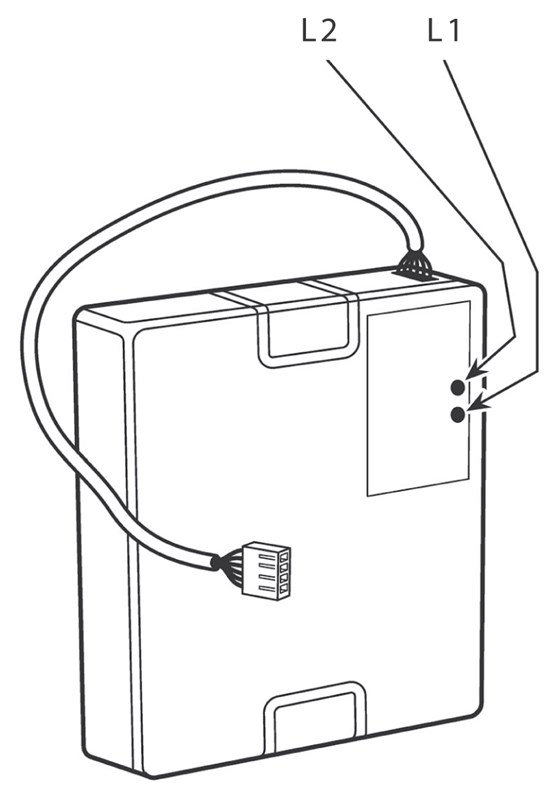

Trin 3.1 Kontrollér, om LED-indikatoren L2 på batteriet lyser. Hvis ja, forsyner batteriet motoren med strøm. Kontrollér derefter, at LED-indikatorerne på styreenheden lyser, som de skal (se manualen til den pågældende motor). Hvis det ikke er tilfældet, er backupbatteriet sandsynligvis afladet. Tilslut derfor motoren til elnettet, vent nogle timer, afbryd derefter strømmen til motoren igen, og fortsæt med trin 3.1 |
Trin 3.2 Tilslut motoren til elnettet, og kontrollér, om LED-indikatoren L1 på batteriet lyser. Hvis ja, oplades batteriet korrekt. Åbn og luk porten helt (med motoren tilsluttet elnettet).
Trin 3.3 Afbryd motoren fra elnettet, og kontrollér, om LED-indikatoren L2 på batteriet lyser (ligesom i trin 3.1). Åbn og luk derefter porten helt (med motoren afbrudt fra elnettet og udelukkende forsynet af batteriet) for at sikre, at motoren fungerer korrekt, når den kun forsynes af batteriet.
Bemærk: Motorens hastighed, når den kun forsynes af backupbatteriet, kan være lavere, selvom styreenheden er programmeret til en højere hastighed.
4. Tilslut strømmen til motoren fra elnettet
Færdig, alt bør fungere korrekt. I tilfælde af strømsvigt bør du stadig kunne åbne og lukke porten uden problemer.
Tekniske specifikationer for NICE PS324-motorens backupbatteri
| Type | 24 V-batteri med oplader til strømforsyning af portmotoren i tilfælde af strømsvigt |
|---|---|
| Teknologi | Oplagring af elektrisk energi i en hermetisk lukket beholder (vedligeholdelsesfri). |
| Spænding | 28 V ved fuld opladning 16 V ved maksimal afladning (herefter afbrydes batteriet automatisk) |
| Leveret strøm | under manøvre 8 A de første tre sekunder ved start 10 A |
| Kapacitet | 2,2 Ah, svarende til ca. 20 timers strømforsyning til motoren uden drift eller 5 minutter under en belastning på 8 A (ca. 10 manøvrer) |
| Tid til fuld opladning | ca. 16 timer |
| Batteriets levetid |
ca. 4-6 år, eller |
| Driftstemperatur |
-20 °C til +55 °C |
| Anvendelse i sure, saltholdige eller potentielt eksplosive miljøer | Nej |
| Montering og tilslutning | se Installation |
| Beskyttelsesklasse | IP30 |
| Mål (b×h×d) | 163×188×48 mm |
| Vægt | 2,40 kg |
