NICE Road RD400 - separat drev til skydeporte (A)
| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
På lager
2.913,02 kr. inkl. moms
| Vægt |
|---|
| 8,10 kg |
Beskrivelse af produktet NICE Road RD400 - separat drev til skydeporte (A)
NICE Road RD400-drev er beregnet til skydeporte med en vægt på op til 400 kg og en passagebredde på op til 8 m (anbefalet længde maks. 5 m). Den har elektromekanisk stopkontakt. Motoren er ikkereversibel. Detaljerede tekniske egenskaber ». Download manualen ».
Strømforsyning: RD400-styreenheden tilsluttes 230 V AC; motoren kører på 24 V DC. Motoren har en integreret radiomodtager og understøtter et ekstra backupbatteri NICE PS124.
(Er denne motor den rigtige for mig?)
Sammenlign med andre motorer:
Oversigt over NICE Road RD400-motoren
RD400 bruger klassisk relætilslutning af tilbehør. Valget afhænger af portfløjens vægt og længde, bevægelsesmodstand, antal cyklusser og tilbehørets kompatibilitet.
NICE Road RD400
- Maks. vægt: op til 400 kg
- Maks. portfløjslængde: op til 8 m
24 V DC-motor; konventionelle relæindgange; integreret radiomodtager.

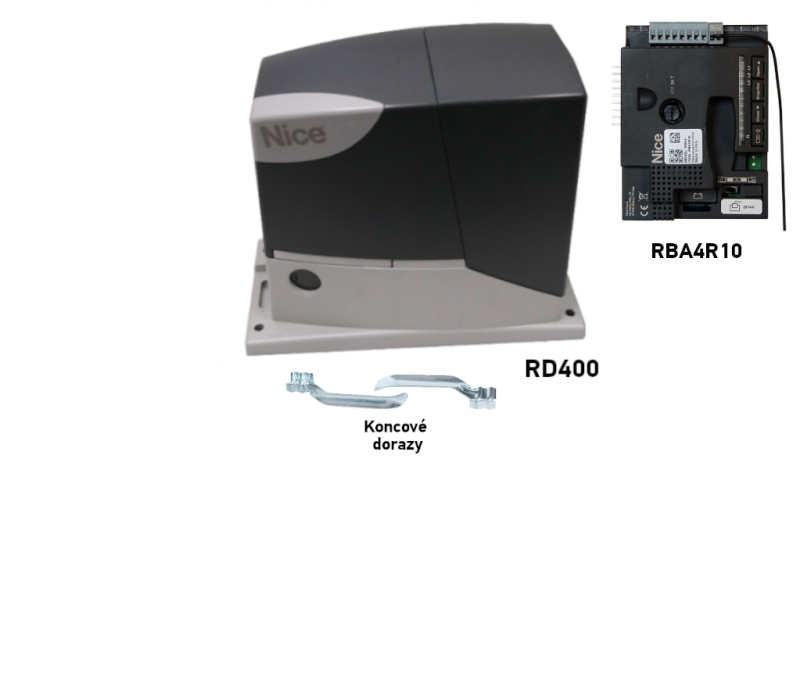

Dette produkt – en separat NICE Road RD400-motor til skydeporte (vores kode NICE-RD400-A) – indeholder:
- elektromekanisk NICE Road RD400-motor med en kapacitet på 400 kg og en maksimal portfløjslængde på 8 m samt en indbygget (men aftagelig) styreenhed RBA4R10 med indbygget radiosignalmodtager (hvis du vil betjene porten med fjernbetjening, er det ikke nødvendigt at købe en separat modtager).
- 2 × frikoblingsnøgler til manuel betjening af motoren (nødvendige ved strømsvigt)
- komponenter til montering af motoren, fastgørelsesdele og beslag, stop til motorens endestop
- monteringsvejledning

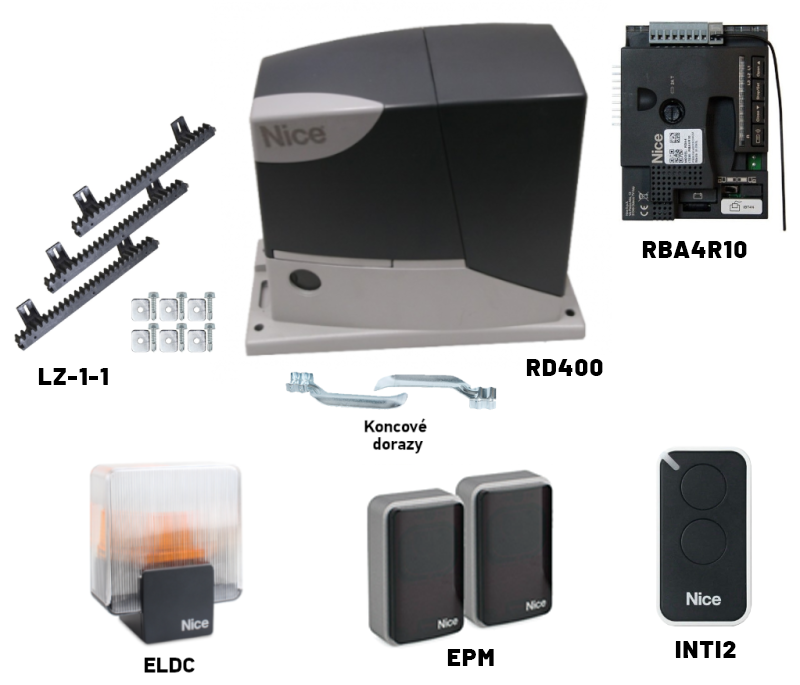

Prisgunstige sæt med motoren NICE Road RD400:
| Motorsæt med tilbehør » | Motorsæt med tilbehør og tandstang » |
|---|---|
|
Road-motor til op til 400 kg, fjernbetjening, fotoceller, signallampe. |
ROAD-motor til op til 400 kg, tandstang, fjernbetjening, fotoceller, signallampe. |
| Sæt til fremstilling af en fritbærende port » | Sæt til fremstilling af en skinneport » |
Vogne med 5 lejer, C-profil 5 m Fe, indkøringsrampe, lomme, føring, motor, tandstang. |
Hjul Ø90 mm, skinne 3 × 3 m Zn, bundstoppere, føring, motor, tandstang |
NICE Road RD400 er en kompakt elektromekanisk motor beregnet til automatisering af skydeporte i private omgivelser.
Motoren er egnet til automatisering af skydeporte med en vægt på op til 400 kg og en portfløjslængde på 8 m. Værdierne gælder under forhold fastsat af producenten, herunder vejrpåvirkning, temperaturforskelle, portens stivhed og især, at porten bevæger sig let. Det er ikke altid muligt at opnå eller påvirke dette, og derfor anbefaler vi ideelt at bruge NICE Road RD400-motoren til porte med 60 % af disse værdier. Se kapitlet Valg af motor for flere oplysninger.
RD400 har separate indgange til sikkerhedsfotoceller. Antallet af strømforsynede par afhænger af deres faktiske strømforbrug og tilslutning; begrænsninger og diagrammer findes i afsnittet Fotoceller.
Temperaturforhold kan begrænse motorens tilgængelige driftstid. Oplysninger om driftsgrænser findes under Valg af motor.
Justerbar hastighed, kraft og pausetid for automatisk lukning af motoren og andet, se Programmering.
Diagnostik med blinklyset.
Tandhjul modul 4 er kompatibelt med tandstangen i vores sortiment.
Tilbehør, der er kompatibelt med NICE Road RD400-motoren
Vi anbefaler desuden, at du tilkøber kompatibelt ekstraudstyr til motoren eller vælger et allerede sammensat sæt til en fordelagtig pris:
| Hvad | Hvorfor | Type |
|---|---|---|
| Blinklys | Signalerer, at porten bevæger sig, ved at blinke – velegnet ved udkørsler med dårligt udsyn. Har også en antenne, som giver fjernbetjeningen længere rækkevidde. |
RD400-manualen angiver FLASH-udgangen til ét ELDC LED-blinklys. Vælg kun et andet blinklys, når du har kontrolleret spænding, koblingsmetode og den tilladte belastning på udgangen. |
| Fotoceller | Registrerer en forhindring under lukning og stopper porten, så den ikke rammer biler eller personer. | |
| Sender | Til fjernbetjening af porten. | |
| Modtager |
Til fjernbetjening af porten. Road 400-motoren har allerede en indbygget modtager. Disse ekstra modtagere er tilbehør. |
|
| Antenne |
Giver fjernbetjeningen længere rækkevidde. |
|
| Tastatur |
Hvis du glemmer fjernbetjeningen, eller hvis mange biler eller personer kommer til dig, og du ikke vil give alle en fjernbetjening eller kun åbne porten for dem. |
|
| Nøgleafbryder |
Til betjening af porten med en nøgle via en afbryder, der er forbundet med drevet via et kabel, og som kan placeres hvor som helst. |
|
| Kortlæsere |
Betjening af drevet ved at holde et kort eller en nøglebrik hen til kortlæseren. |
|
| Tandhjul |
Nødvendig for selve automatiseringen af drevet.
|
|
| Backupstrømkilde |
Reservestrømkilde. |
Eksterne Wi-Fi-/GSM-moduler, adgangstastaturer og kortlæsere kan kun tilsluttes direkte, hvis deres udgang leverer en passende potentialfri NO-kontakt til SbS-indgangen. Andre udgange kræver et passende interface og separat strømforsyning. Se også GSM- og Wi-Fi-moduler.
NICE Road RD400 kort fortalt
RD400 har en integreret radiomodtager. Det beskrevne printkort har fire knapper og understøtter et valgfrit batteri NICE PS124. Ved strømsvigt kan porten også frikobles manuelt.

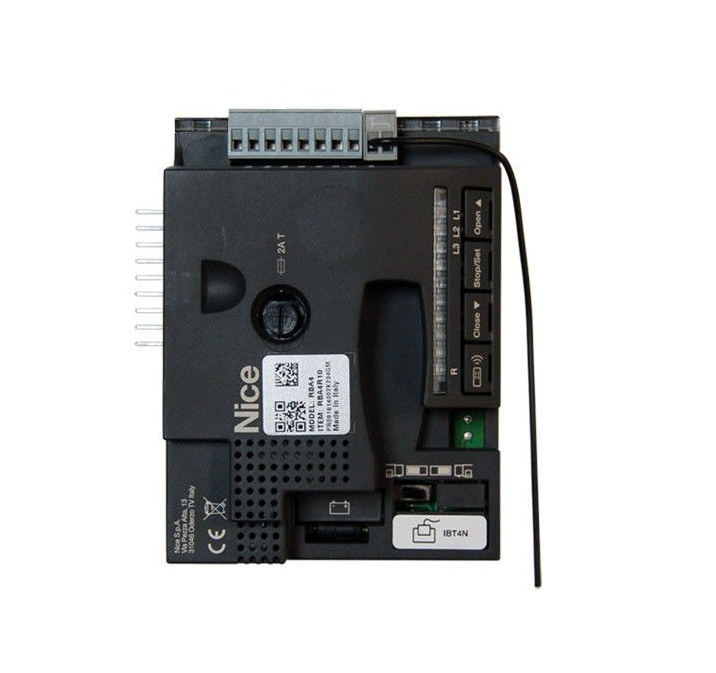

Styreenheden, der vises på denne produktside, er NICE RBA4R10. I manualen til denne RD400-generation angiver NICE printkortet RBA4; det printkort, der sælges på billedet, er mærket RBA4R10, hvilket ikke udtrykkeligt er angivet i denne manual. Følgende klemmenumre og fremgangsmåder er baseret på denne manual. For den solgte RBA4R10 skal det kontrolleres i dens egen manual eller bekræftes af producenten, at oplysningerne stemmer. Kontrollér altid printkortets og klemmers mærkning, før arbejdet påbegyndes. Klik på billedet for at forstørre det.
Valg af drev – er drevet NICE Road RD400 egnet til min port?
Når porten er frikoblet, skal den kunne skydes jævnt med hånden gennem hele sin vandring. Rykvise bevægelser, beskadigede vogne eller hjul og en forkert monteret tandstang skal udbedres, før kraften indstilles. Vægten alene afgør ikke portens modstand.
| Portfløjens længde | Maks. cyklusser/time | Maks. sammenhængende cyklusser |
|---|---|---|
| Op til 5 m | 20 | 15 |
| Over 5 til 7 m | 16 | 12 |
| Over 7 til 8 m | 14 | 9 |
| Portfløjens vægt | Andel af cyklusantallet ovenfor |
|---|---|
| Op til 200 kg | 100 % |
| Over 200 til 300 kg | 85 % |
| Over 300 til 400 kg | 70 % |
En cyklus betyder én åbning og én lukning. Grænserne for længde multipliceres med andelen for vægt; når der tælles hele cyklusser, rundes der ned. Eksempel: 6 m / 350 kg: 16 × 0,70 = 11 hele cyklusser i timen, højst 8 i træk. Der gælder samtidig en grænse på 50 cyklusser om dagen og højst 9 minutters uafbrudt drift. Temperaturforhold kan begrænse den tilgængelige drift yderligere.
Begrænsninger for NICE Road RD400-drevet
For at sikre en almindelig sikkerhedsmargin ved valg af drev anbefaler vores butik højst ca. 5 m og 250 kg. Dette er en anbefaling fra butikken; den konkrete port skal vurderes af en tekniker. Tabellen nedenfor skelner mellem denne anbefaling og producentens grænser.
| Maksimalt | Vi anbefaler | |
|---|---|---|
| Portfløjens længde | 8 m | 5 m |
| Portfløjens vægt | 400 kg | 250 kg |
Vedligeholdelse af drevet
Drevets levetid afhænger af portens mekanik, belastning, omgivelser og vedligeholdelse. Service skal udføres mindst hver 6. måned eller senest efter 10.000 bevægelser siden sidste service, alt efter hvad der indtræffer først.
Montering af NICE Road RD400-drevet
Ved en port med bundskinne monteres drevet normalt lavt, tæt ved underlaget. Ved en selvbærende port sidder tandstangen højere, og derfor hæves drevet på forankringselementer eller et passende beslag. I begge tilfælde justeres højden efter tandstangen, så dens vægt ikke hviler på tandhjulet, og der er et mellemrum på 1–2 mm langs hele vandringen. Et plant fundament, solid forankring og fri manuel bevægelse af porten er vigtigt.
Kabling
Placering af tilbehør i henhold til den originale RD400-manual. Antallet af sikkerhedsanordninger fastlægges ved en vurdering af den enkelte port.
Placering af enheder: små bogstaver angiver enheder, store bogstaver angiver kabeltræk. Klik på billedet for at forstørre det.
Liste over tilbehør
| Punkt | Betydning / fremgangsmåde |
|---|---|
| a / b / c | Motor / fotoceller / fotocellesøjler. |
| d / e | Nøglekontakt eller tastatur / advarselsblink. |
| f / g | Tandstang / sikkerhedskontaktlister. |
Liste over kabelføring
| Punkt | Betydning / fremgangsmåde |
|---|---|
| A – strømforsyning | 3 × 1,5 mm² op til 30 m; ved længere tilførsel anbefaler producenten f.eks. 3 × 2,5 mm² samt jordforbindelse ved automatisering. |
| B – blinklys / antenne | 2 × 0,5 mm² op til 20 m; separat RG58 op til 20 m, anbefalet længde under 5 m. |
| C – EPM-fotoceller | TX: 2 × 0,25 mm². RX: strømforsyning og sikkerhedskontakt, f.eks. 4 × 0,25 mm² op til 30 m. Ledningsdimensioneringen afhænger af de anvendte fotoceller og styrekortet. |
| D – nøglekontakt | 2 kabler på 2 × 0,5 mm² eller 1 kabel på 4 × 0,5 mm² op til 50 m; til en enkelt C–NO-kommando bruges to ledere. |
| E / F – kontaktlister | 2 × 0,5 mm² op til 30 m. På den bevægelige portfløj kræves en egnet metode til signaloverførsel. |
Kablerne skal være egnede til det pågældende miljø, og deres føringsveje skal adskille netspænding fra styrekredsløb. En relæbaseret RX kræver ud over strømforsyningsparret også ledere til sikkerhedskontakten.
Montering
Se “I hvilken højde skal motoren monteres".
Tandstang og endestop
Portens bevægelse skabes ved at overføre motorens tandhjuls drejningsmoment til en lineær bevægelse via tandstangstransmissionen på motorens tandstang. Der anvendes oftest to typer tandstænger:
 |
Tandstang af nylon (eventuelt med stålarmering) – fastgøres til porten med selvskærende skruer gennem øjerne. Ideel til relativt lette og korte porte. Bevægelsen er støjsvag på grund af friktionen mellem ståltandhjulet og tandstangen af nylon. |
 |
Tandstang af stål – fastgøres til porten ved at svejse gevindbøsninger på, hvorefter tandstangen skrues fast i dem. Bruges til længere og tungere porte. Bevægelsen er lidt mere støjende på grund af friktionen mellem ståltandhjulet og tandstangen af stål. |
Det afgørende er, at motorens tandmodul er kompatibelt med tandstangens modul. Motoren NICE Road RD400 har tandmodul 4.
Kontrollér spillerummet, og indstil begge endestop efter montering af tandstangen.
- Indstil spillerummet langs hele bevægelsesbanen til 1–2 mm mellem tandstangen og tandhjulet. Portfløjens vægt må ikke hvile på motoren.
- Flyt portfløjen manuelt mod åben position, så den standser 2–3 cm før det mekaniske endestop. Flyt endestopholderen, indtil den aktiveres, og flyt den derefter mindst yderligere 2 cm i åbningsretningen i henhold til producentens anvisninger, før den fastgøres.
- Indstil den lukkede position på samme måde i den modsatte retning. Portens mekaniske endestop skal fortsat fungere.
- Spænd fastgørelserne, og kontrollér, at porten bevæger sig frit langs hele banen. Indlær først endepositionerne derefter.
Spillerum mellem tandstang og tandhjul på RD400. Klik på billedet for at forstørre det.
Afstand til det mekaniske endestop og yderligere forskydning af holderen, efter at den er aktiveret. Klik på billedet for at forstørre det.
Tilslutning af NICE Road RD400-motor
Elektrisk tilslutning skal udføres af en kvalificeret tekniker. Afbryd netforsyningen og eventuelle batterier, og kontrollér, at anlægget er spændingsløst, før ledninger ændres, sikringer udskiftes eller moduler tilsluttes. Sikr porten mod utilsigtet bevægelse.
...til netforsyningen
| Punkt | Betydning / fremgangsmåde |
|---|---|
| L | Faseleder i henhold til markeringen på netklemrækken. |
| N | Nulleder. |
| PE | Gulgrøn beskyttelsesleder til jordklemmen; motoren er klasse I og skal jordforbindes. |
Denne RD400-version forsynes med 230 V AC, 50/60 Hz. Netledningen må aldrig tilsluttes lavspændingsklemmerne 1–8. Elektrikeren dimensionerer beskyttelse, afbrydelse og tilførsel i henhold til installationen.
...til ekstraudstyr
Nummereringen nedenfor er baseret på vejledningen til RBA4-styrekortet. Det solgte styrekort er mærket RBA4R10; kontrollér mærkningen og klemmebeskrivelserne på dit styrekort før tilslutning, og følg den tilhørende vejledning.
| Punkt | Betydning / fremgangsmåde |
|---|---|
| ANTENNA | Antenneindgang til den integrerede modtager. Koaksialkablet har en separat midterleder og skærm, som vist med symbolet på styrekortet. |
| 1–2 / SbS | Trinvis styring via en potentialfri NO-kontakt, f.eks. C–NO på en kontakt NICE EKS. |
| 3–4 / STOP | NO, NC eller 8,2 kΩ afhængigt af tilslutningen. Typen indlæres under indlæring af positionerne; en ændring af den indlærte tilstand udløser STOP med en kort tilbagesætning. |
| 1–5 / PHOTO | Fotocellernes sikkerhedskontakt, NC. Hvis fotocellerne aktiveres under lukning, vender porten bevægelsesretning. |
| 4–6 / PHOTOTEST | Separat strømforsyning til TX ved fototest, højst 100 mA. RX bliver på 1–4. |
| 7–8 / FLASH | Udgang til én blinklampe NICE ELDC; ved bevægelse kobler den til i intervaller på 0,5 s. |
| 1 (+) / 4 (−) – tilbehør | Klemme 1 = +24 V DC, klemme 4 = 0 V (−/GND). Forsyningstolerance −30 % / +50 %; samlet strømforbrug for eksterne enheder højst 100 mA. |
Flere NC-kontakter til STOP forbindes i serie, flere NO-kontakter parallelt. Modstandsfølsomme sikkerhedskanter kræver den foreskrevne kaskadeforbindelse med én afslutning på 8,2 kΩ. Sikkerhedsindgange må ikke kortsluttes som en løsning på en fejl. Efter ændring af enheder skal indlæring og sikkerhedstest gentages.
Drivaggregatets sikringer
| Betegnelse | Funktion | Værdi |
|---|---|---|
| F1 | Forsyningssikring til drivaggregatet | T 1 A / 250 V, træg |
| F2 | Sikring til styreenheden | T 2 A / 250 V, træg |
F1 beskytter drivaggregatets strømforsyning; F2 beskytter styreenheden.

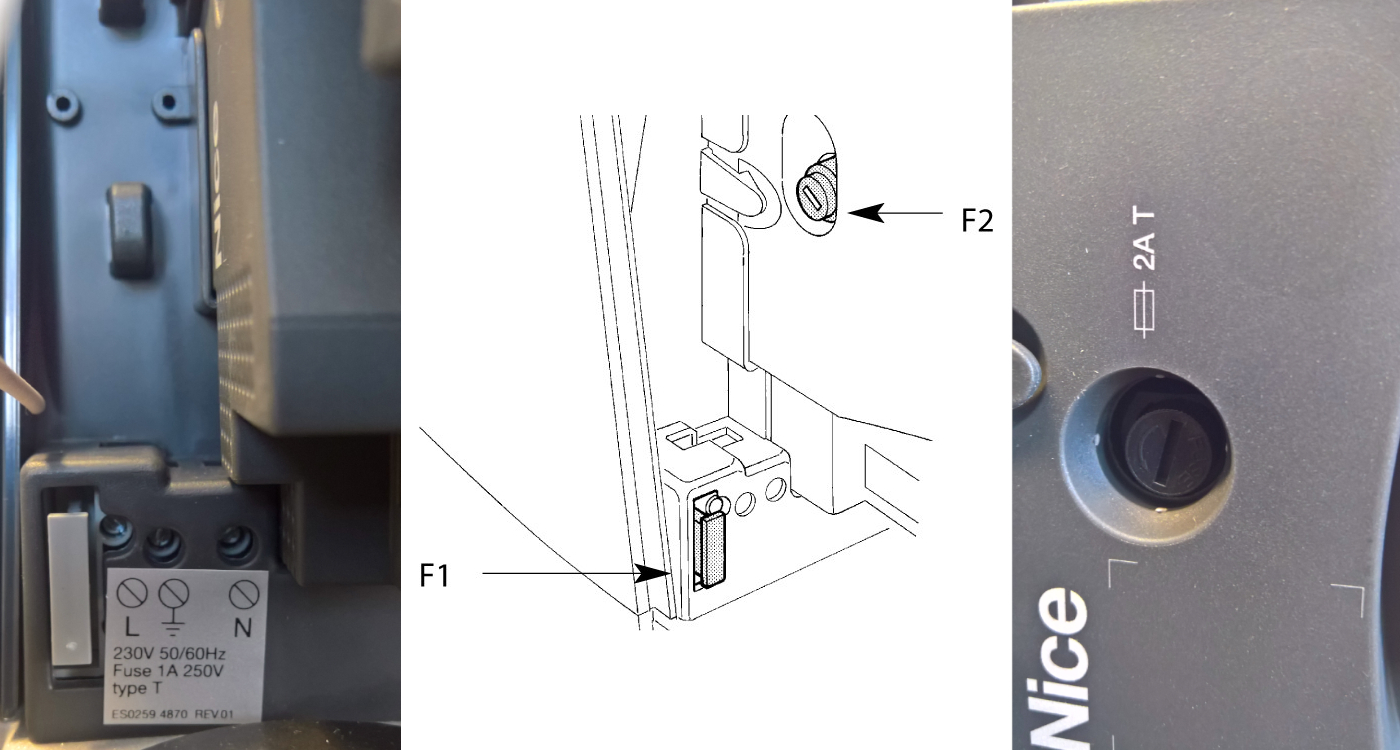

Placering af sikringerne F1 og F2 i RD400-drivaggregatet. Klik på billedet for at forstørre det.
Udskift først sikringen med en af samme type, når årsagen til fejlen er fundet. Brug ikke en sikring med højere værdi, og omgå ikke sikringen.
Standardtilslutningsdiagram:
Forsyning af tilbehør: klemme 1 er +24 V DC, og klemme 4 er 0 V (−/GND), samlet højst 100 mA. Indgangene SbS (1–2), STOP (3–4) og PHOTO (1–5) styres med kontakter; EKS-nøglekontakten har derfor ikke egen +/−-forsyning. FLASH-udgangen til blinklampen bruger klemme 7–8; i det viste diagram angiver producenten ikke polaritet. Ved fototest ændres strømforsyningen til TX-senderen i henhold til fremgangsmåden nedenfor.
Tilslutning af ét par EPM-relæfotoceller uden fototest i henhold til manualen til RBA4-styreenheden. Blinklampe ELDC har separate tilslutninger til FLASH og antennen; kontakten EKS styrer SbS-indgangen via kontakten C–NO. En prik angiver en elektrisk forbindelse; krydsninger uden prik er ikke forbundet. Ledningsfarverne adskiller kredsløbene og angiver ikke ledningernes farver. Klik på billedet for at forstørre det.
| Enhed | RD400 / RBA4-kort |
|---|---|
| ELDC – blinklampe | FLASH-stik med to ben til klemme 7–8. Antenne tilsluttes separat med RG58-koaksialkabel til antenneindgangen: leder og skærm tilsluttes i henhold til mærkningen. |
| EPM – TX-sender | TX 1 (+) → RD400 1; TX 2 (−) → RD400 4. |
| EPM – RX-modtager | RX 1 (+) og 4 (C) → RD400 1; RX 2 (−) → RD400 4; RX 5 (NC) → RD400 5. RX 3 (NO) forbliver ubenyttet. |
| EKS – nøglekontakt | Én kontakt: C → RD400 1, NO → RD400 2 (SbS). NC og den anden kontakt bruges ikke i denne tilslutning. |
| STOP og fototest | STOP mellem 3–4 løses i henhold til sikkerhedsanordningerne; diagrammet angiver ikke en universel brokobling. Klemme 6 er ikke tilsluttet her. For tilslutning med fototest følg fremgangsmåden nedenfor. |
Drivaggregatets fotoceller
Eksemplet gælder NICE EPM: TX er senderen, RX er modtageren. EPM har TX 1 = +, 2 = − og RX 1 = +, 2 = −, 4 = C, 5 = NC; RX 3 (NO) bruges ikke i sikkerhedskredsløbet. Kontrollér den pågældende fotocelles egen klemmenummerering ved brug af en anden type.
Tilslutning uden fototestfunktion
Kontrollér fotocellernes samlede strømforbrug. Udgang 1–4 leverer højst 100 mA. Ét par EPM bruger ca. 55 mA; to par uden fototest ville tilsammen bruge ca. 110 mA og overskride denne grænse. Det er derfor ikke tilstrækkeligt blot at serieforbinde NC-kontakterne for at tilslutte endnu et par. En tekniker skal dimensionere strømforsyningen til flere par ud fra deres faktiske strømforbrug og manualer.
Begge fotoceller forsynes konstant fra klemme 1–4. Modtagerens sikkerhedskontakt C–NC tilsluttes mellem klemme 1 og 5 på styreenheden.
| Styreenhed | EPM-fotoceller |
|---|---|
| RD400 1 (+24 V) | TX 1 og RX 1; også RX 4 (C). |
| RD400 4 (GND) | TX 2 og RX 2. |
| RD400 5 (PHOTO) | RX 5 (NC). |
| RX 3 (NO) | Tilsluttes ikke. |
Den angivne klemmenummerering følger manualen til RBA4-kortet. Efter tilslutning skal du kontrollere fotocellernes indstilling og portens reaktion, når lysstrålen afbrydes.
Tilslutning med fototestfunktion
Ved fototest ændres strømforsyningen til senderen: TX 1 (+) tilsluttes klemme 6 (koblet PHOTOTEST-udgang) og TX 2 (−) til klemme 4 (0 V/GND). RX-modtageren forbliver permanent strømforsynet fra klemme 1 (+24 V DC) og 4 (−/GND); dens kontakt C–NC tilsluttes mellem klemme 1 og 5 som ved tilslutning uden fototest. PHOTOTEST-udgangen har en grænse på 100 mA. Sikkerhedskredsens reaktion testes, før bevægelsen begynder.
| Punkt | Betydning / fremgangsmåde |
|---|---|
| TX 1 / TX 2 | TX 1 (+) → RD400 6 (koblet PHOTOTEST-udgang); TX 2 (−) → RD400 4 (0 V/GND). Maks. 100 mA på PHOTOTEST-udgangen. |
| RX 1 / RX 2 | RD400 1 / RD400 4. |
| RX 4 (C) / RX 5 (NC) | RD400 1 / RD400 5. |
Tilstanden for de tilsluttede sikkerhedsenheder registreres under indlæring af positionerne. Gentag indlæringen efter ændring af tilslutningen, og kontrollér, at bevægelsen ikke begynder, hvis testen mislykkes.
Brug af fototest med NICE EPM er ikke entydigt bekræftet i de tilgængelige vejledninger. RD400-vejledningen kræver, at synkronisering aktiveres ved fototest i overensstemmelse med fotocellernes vejledning; EPM-vejledningen beskriver dog SYNC-jumperen til flere par, der forsynes med vekselstrøm, mens RD400 forsyner senderen med jævnstrøm. Tabellen angiver klemmerne ifølge RD400-vejledningen, ikke en bekræftet indstilling af EPM SYNC. Indhent bekræftelse fra NICE eller leverandøren, før denne kombination tages i brug. RD400-udgang 1–4 har en grænse på 100 mA.
Valg af portens bevægelsesretning
Bestem retningen, når du ser fra drevsiden mod porten. Ved åbning mod venstre skal kontakten stå til venstre; ved åbning mod højre skal den stå til højre.
Åbning mod venstre, set fra drevsiden. Klik på billedet for at forstørre det.
Åbning mod højre, set fra drevsiden. Klik på billedet for at forstørre det.
Skift ikke kontaktens position, mens porten bevæger sig. Afbryd strømforsyningen, før du griber ind i et åbnet drev; kontrollér positionsindlæringen igen, når retningen er ændret.
Vurdering af portfløjens længde
Indlæringen registrerer endepositionerne, STOP-tilslutningen og fototesttilstanden. Gentag indlæringen, når stop eller sikkerhedsenheder er ændret. Bevægelsesområdet skal holdes frit.
- Frikobl drevet, flyt porten omtrent til midten, og lås den mekanisk igen. Kontrollér retningskontakten.
- Slå strømmen til. I hvile står motoren stille, den grønne LED OK blinker cirka én gang i sekundet, og blinklyset er slukket.
- Hold samtidigt Close + Stop/Setnede; slip knapperne, når porten begynder at bevæge sig efter cirka 3 sekunder.
- Den første bevægelse skal være lukning. Hvis porten åbner, skal du stoppe indlæringen med Stop/Set, afbryde strømforsyningen og kontrollere retningen.
- Lad cyklussen køre færdig lukning → åbning → lukning. L2 og L3 blinker under indlæringen.
- Når indlæringen er afsluttet, skal du sende en SbS-kommando for at åbne porten helt og derefter endnu en kommando for at lukke den helt. Kontrollér under denne testcyklus, at hastigheden sænkes cirka 30–50 cm før endestopkontakterne, og at porten standser 2–3 cm før de mekaniske stop.
Hvis L2 og L3 stadig blinker, når indlæringen er afsluttet, er indlæringen mislykkedes. Kontrollér tilslutningen og diagnostikken, afhjælp årsagen, og gentag indlæringen.
Programmering af drevet
Road-drevet giver mulighed for at programmere flere funktioner, enten ved at slå funktioner til/fra programmering på niveau I.eller ved at indstille en standardparameter programmering på niveau II.
Kortet har fire knapper og fire programmerings-LED'er. På denne generation åbnes programmeringstilstanden ved at holde Set nede i cirka 3 sekunder.
| Punkt | Betydning / fremgangsmåde |
|---|---|
| Open ▲ | Åbning; i menuen flyttes markeringen op. |
| Stop/Set | Stop; hold knappen nede i cirka 3 sekunder for at åbne menuen. |
| Close ▼ | Lukning; i menuen flyttes markeringen ned. |
| Radio | Indlæsning og sletning af fjernbetjeninger, LED-indikator L4(R). |
Kortets knapper og LED'er. L4(R) hører til radiomodtageren. Klik på billedet for at forstørre det.
Programmering på niveau I.
Standardtilstanden for alle tre funktioner på niveau I er OFF. Et kort blink ved valg betyder OFF, et langt blink betyder ON.
- Hold Set nede i cirka 3 sekunder, og slip knappen, når L1 blinker.
- Brug Open / Close til at vælge funktionens LED.
- Tryk kort på Set for at skifte mellem OFF / ON. Justér om nødvendigt en anden funktion.
- Programmeringen afsluttes efter 10 sekunder uden tryk, og ændringerne gemmes.
Liste over funktioner, der kan slås til og fra:
| Punkt | Betydning / fremgangsmåde |
|---|---|
| L1 – decelerationslængde | OFF = kort deceleration; ON = lang. |
| L2 – hastighed | OFF = langsom; ON = hurtig. |
| L3 – automatisk lukning | OFF = deaktiveret; ON = aktiveret. Pausetiden vælges på niveau II; fabriksindstillingen er 30 s. |
Programmering på niveau II.
Niveau II indstiller parameterværdien. Valg af parameter og valg af dens værdi bruger de samme LED'er i to trin efter hinanden.
- Hold Set nede i cirka 3 sekunder, og slip knappen, når L1 blinker.
- Brug Open / Close til at vælge parameter L1, L2 eller L3.
- Hold Set nede. Efter cirka 3 sekunder tændes LED'en for den aktuelle værdi.
- Hold stadig Set nede, vælg en ny værdi med Open / Close, og slip derefter Set.
- Menuen afsluttes efter 10 sekunder uden tryk.
Liste over funktioner med indstillinger, der kan ændres:
| Punkt | Betydning / fremgangsmåde |
|---|---|
| L1 – motorkraft | L1 lav; L2 middel; L3 høj (fabriksindstilling). |
| L2 – SbS-sekvens | L1 åbn–stop–luk–åbn (fabriksindstilling); L2 åbn–stop–luk–stop; L3 ejerforeningsfunktion. |
| L3 – pausetid | L1 15 s; L2 30 s (fabriksindstilling); L3 60 s. Gælder, når automatisk lukning er aktiveret. |
Brug ikke øget kraft som erstatning for at afhjælpe portens mekaniske modstand. Efter ændring af kraften skal de relevante målinger og sikkerhedstest gentages.
Tilslutning af ekstra eksternt udstyr til drevet
| Punkt | Betydning / fremgangsmåde |
|---|---|
| Strømforsyning til tilbehør | Mellem 1 (+) og 4 (GND), 24 V DC med en tolerance på −30 % / +50 %, maks. 100 mA i alt. |
| Styrekontakt | Separat potentialfri NO-kontakt på 1–2 (SbS). Der må ikke tilføres ekstern spænding til indgangen. |
Drevets specialfunktioner
Porten står konstant åben
Hvis SbS-kommandoen varer mere end 3 sekunder, udløser den åbning uanset den indstillede trinsekvens. Kan bruges med en passende timerkontakt til at holde porten åben i et bestemt tidsrum.
Tvungen bevægelse
Hvis en sikkerhedsanordning svigter, beskriver producenten en nødbevægelse, hvor betjeningen holdes konstant aktiveret. Brug den kun, når porten er i direkte synsfelt, området er frit, og ingen personer udsættes for fare. Fejlen skal udbedres hurtigst muligt.
- Afgiv en kommando. Hvis bevægelsen ikke starter på grund af en blokerende sikkerhedsanordning, skal du gentage kommandoen inden for 3 s og holde den aktiveret.
- Efter ca. 2 s begynder porten kun at bevæge sig, mens kommandoen holdes aktiveret.
- Slip betjeningen for straks at standse porten. Denne tilstand erstatter ikke reparation af sikkerhedsanordningerne.
Fejlfinding på portåbneren
Hvis disse trin ikke har hjulpet, skal du kontakte NICE's tekniske support for portåbnere.
Afhængigt af problemets art
Ved montering eller fejl på portåbneren kan der f.eks. opstå følgende situationer:
| Punkt | Betydning / fremgangsmåde |
|---|---|
| Fjernbetjeningen lyser ikke | Kontrollér batteriet. |
| Fjernbetjeningen lyser, men porten reagerer ikke | Kontrollér, at fjernbetjeningen er indlæst, dens protokol, antennen og eventuel blokering af hukommelsen. |
| LED'en OK lyser ikke | En elektriker kontrollerer strømforsyningen og sikringerne, efter at anlægget er afbrudt på sikker vis. |
| Kommandoen modtages, men bevægelsen starter ikke | Notér de røde blink fra OK eller blinkserien fra signallampen; kontrollér PHOTO, STOP og aktive kommandoer. |
| Bevægelsen vender straks | Kontrollér forhindringer, friktion, tandstangen og endestopkontakten. Kraften må først justeres, når mekanikken er kontrolleret, og sikkerheden er kontrolleret igen. |
Fejlfinding via signallampens blink
Under normal bevægelse blinker signallampen med intervaller på 0,5 s. Ved en fejl skal du tælle blinkene i en serie, som adskilles af en pause på ca. ét sekund. De samme fejl angives af den røde LED OK.
| Antal blink | Betydning og kontrol |
|---|---|
| 2 | Fotocellen blokerer bevægelsen. Kontrollér forhindringer, justering, strømforsyning og sikkerhedskontakt. |
| 3 | Kraftbegrænseren er aktiveret. Find årsagen til den for store friktion, eller find forhindringen. |
| 4 | STOP er aktiveret. Kontrollér sikkerhedsanordningen og ledningsføringen. |
| 5 | Fejl i interne parametre. Vent mindst 30 s. Hvis fejlen fortsætter, skal en tekniker nulstille anlægget og indlæse positionerne på ny. |
| 6 | Driftscyklussen er overskredet. Lad portåbneren hvile i nogle minutter. |
| 7 | Intern elektrisk fejl. Teknikeren afbryder alle strømkilder i nogle sekunder; hvis fejlen gentager sig, kontrolleres printkortet og motorens ledningsføring. |
| 8 | En anden vedvarende kommando er allerede aktiv. Kontrollér knappen, relæet eller timeren. |
| 10 | Bevægelsestiden er overskredet, eller motoren mangler strøm under indlæringen. Kontrollér mekanikken, bevægelsestiden og at printkortet sidder korrekt i holderen. |
Fejlfinding via LED'ernes blink
På dette printkort er der en LED OK, ikke BlueBUS. Sikkerhedsindgangens status vises af STOP; indstillingerne og radioen vises af LED'erne L1, L2, L3, L4(R). Deres placering vises på billedet af knapperne.
Vandrette LED'er OK, STOP
| Punkt | Betydning / fremgangsmåde |
|---|---|
| OK – grøn, ét blink i sekundet | Normal drift. |
| OK – 2 hurtige grønne blink | En indgangstilstand er ændret, eller en kommando er modtaget. |
| OK – rød blinkserie | Fejl som angivet i blinktabellen. |
| OK – konstant grøn eller rød | Fejltilstand; hvis den gentager sig efter afbrydelse og kontrol, kræves service. |
| OK – slukket | Kontrollér strømforsyningen og sikringerne. |
| STOP lyser / lyser ikke | Lyser: indgangens status er OK. Lyser ikke: STOP er aktiveret; kontrollér anordningen og den indlærte status. |
LED'erne L1–L4(R) ved knapperne
| Punkt | Betydning / fremgangsmåde |
|---|---|
| L1 | Slukket = kort deceleration, lyser = lang deceleration. |
| L2 | Slukket = lav hastighed, lyser = høj hastighed. |
| L3 | Slukket = automatisk lukning deaktiveret, lyser = aktiveret. |
| L1 + L2 + L3 blinker | Positionerne skal indlæres; følg den relevante procedure under programmeringen. |
| L4(R) lyser | En ikke-indlæst radiokode blev modtaget under normal drift. |
| L4(R) blinker | Fjernbetjeninger indlæses eller slettes. |
Manuel frigørelse af NICE Road RD400-portåbneren
Ved strømsvigt eller fejl kan RD400 frigøres med den medfølgende nøgle, så porten kan betjenes manuelt. Sørg først for, at porten ikke kan bevæge sig utilsigtet, og afbryd strømforsyningen. Hvis portbladet bevæger sig af sig selv eller binder efter frigørelsen, skal det repareres.
Venstre side af billedet viser frigørelse, højre side genindkobling af RD400. Klik på billedet for at forstørre det.
- Åbn låsedækslet, sæt nøglen i og drej den; vip frigørelseshåndtaget op som vist på billedet.
- Skub porten langsomt og kontrolleret med hånden.
- Genindkobl ved at lukke håndtaget, dreje og tage nøglen ud og lukke dækslet. Kontrollér, at mekanismen griber korrekt ind, før automatisk drift genoptages.
Tekniske egenskaber for NICE Road RD400-portåbneren
| Punkt | Betydning / fremgangsmåde |
|---|---|
| Anvendelse / begrænsninger | Skydeporte til private boliger, op til 400 kg og 8 m afhængigt af driftscyklussen. |
| Motor / strømforsyning | Elektromekanisk portåbner med indbygget styreenhed; RD400-netforsyning 230 V AC, 50/60 Hz. RD400/V1 er en anden spændingsversion. |
| Maks. effektforbrug / strøm | 210 W / 1,1 A. |
| Drejningsmoment | Startmoment 12 Nm (400 N); nominelt moment 5 Nm (167 N). |
| Hastighed | Ubelastet 0,13 eller 0,25 m/s; ved nominelt moment 0,16 m/s. |
| Tandhjul | Z15, modul 4, deling 12,5 mm, delingsdiameter 60 mm. |
| Drift | Maks. 50 cyklusser dagligt, kontinuerligt maks. 9 min.; derefter begrænsning afhængigt af længde og vægt. |
| Sikringer / beskyttelse | F1 T 1 A / 250 V; F2 T 2 A / 250 V; klasse I, beskyttelsesjord. |
| Blinklys / batteri | Én NICE ELDC; valgfrit NICE PS124. |
| Funktioner | 3 ON/OFF-funktioner og 3 justerbare parametre. Indlæring af STOP og positioner. |
| Omgivelser | −20 til +55 °C; IP44. |
| Mål / vægt | 330 × 195 × 277 mm; 8 kg. |
Tekniske egenskaber for den indbyggede radiomodtager i NICE Road RD400-drevet
| Punkt | Betydning / fremgangsmåde |
|---|---|
| Modtager | Integreret, 4 kommandoer, 433,92 MHz. |
| Protokoller | FloR, O-Code, Smilo. Den først indlæste fjernbetjening bestemmer familien for de efterfølgende. |
| Hukommelse | Med RBA4-kortet højst 100 fjernbetjeninger ved lagring i tilstand I; kapaciteten for RBA4R10 skal bekræftes i den tilhørende manual. |
| Antenne / følsomhed | 52 Ω, RG58 eller tilsvarende kabel; følsomhed bedre end 0,5 µV. |
| Rækkevidde | Producenten angiver 100–150 m; rækkevidden påvirkes af forhindringer, interferens og antennens placering. |
| Temperatur | −20 til +55 °C. |
Indlæsning af fjernbetjeninger
Fremgangsmåden gælder den integrerede modtager i RBA4-kortet fra generationen med fire knapper. Før brug med RBA4R10 skal det bekræftes, at knapper og tilstande stemmer overens. Vælg en fjernbetjening med en understøttet protokol, f.eks. NICE ON2E eller NICE FLO2RE, afhængigt af den anvendte familie. Parring kræver ikke, at portens kørebane slettes.
Tilstand I – hele fjernbetjeningen
- Hold Radio-knappen nede i mindst 5 sekunder, og slip den, når LED'en L4(R) lyser.
- Inden for 10 sekunder skal du holde fjernbetjeningens første knap nede i mindst 5 sekunder og derefter slippe den.
- Tre blink fra L4(R) bekræfter lagringen. Tilstanden afsluttes efter 10 sekunder, hvis der ikke lagres flere fjernbetjeninger.
T1 = SbS, T2 = gangåbning, T3 = åbning, T4 = lukning; en fjernbetjening med to knapper har kun T1 og T2.
Tilstand II – én knap
- Tryk kort på Radio 1 gang for SbS, 2 gange for gangåbning, 3 gange for åbning eller 4 gange for lukning.
- Kontrollér, at L4(R) blinker det tilsvarende antal gange.
- Inden for 10 sekunder skal du holde den ønskede knap på fjernbetjeningen nede i mindst 3 sekunder; tre blink bekræfter lagringen.
Du kan sammenligne andre modtagere og fremgangsmåder i vores oversigt over parring af NICE-fjernbetjeninger. Hvis fjernbetjeningen ikke kan lagres, skal du også kontrollere låsen til radiomodtagerens hukommelse.
Nulstilling af styreenheden
Nulstilling bruges til bevidst at slette indstillingerne og er ikke et obligatorisk første trin. Mens motoren står stille, skal du holde Open + Close nede i cirka 3 sekunder. Slip knapperne, når alle LED'er lyser. Når processen er afsluttet, blinker L1, L2 og L3. Indlæring af positioner, indstillinger og sikkerhedstests skal gentages. Fjernbetjeninger, der allerede er indlæst, slettes ikke med denne fremgangsmåde.
Backupbatteri og servicegrænseflade
Til RD400 af denne generation er det valgfrie batteri beregnet NICE PS124 med en kapacitet på 1,2 Ah og integreret opladning. Det tilsluttes først, når installation og programmering er afsluttet, og strømforsyningen er afbrudt. Efter tilslutning får drevet strøm, også når netforsyningen er afbrudt. Driftstiden afhænger af belastningen på drevet og batteriets tilstand.
Serviceprogrammeringsenhed NICE OVIEW tilsluttes via NICE IBT4N til BusT4. Tilslut grænsefladen, mens strømforsyningerne er afbrudt.
Afprøvning, aflevering og vedligeholdelse
- Kontrollér åbning, lukning, stop, hastighedsnedsættelse og begge endestopkontakter.
- Afprøv hvert fotocellepar, hvert STOP-element og fototesten, hvis den bruges.
- Kontrollér kræfterne, og udfør de målinger, der kræves for den konkrete port; høj kraft må ikke kompensere for en mekanisk fejl.
- Kontrollér frikoblingen, dæksler, beskyttelsesanordninger og mærkninger. Giv brugeren instruktioner i betjeningen og en vedligeholdelsesplan.
En tekniker skal udføre vedligeholdelse mindst hver 6. måned eller senest efter 10 000 bevægelser siden sidste service. Brugeren skal holde området og fotocellerne rene og holde op med at bruge automatikken, hvis der opstår usædvanlig støj eller rykvise bevægelser. Ved rengøring af kørebanen skal brugeren også frakoble et eventuelt batteri. Hold øje med porten fra sikker afstand, mens den bevæger sig. Gå først igennem, når porten er helt åben og står stille. Børn må ikke betjene porten eller lege i nærheden af den.
Hvordan bestiller jeg denne vare?
Vælg den løsning, der passer dig bedst:
- bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
- bestil via e-mail: bestil på [email protected]
