NICE SMX2R – universel 2-kanals ekstern modtager med flydende kode
RESTSALG| Produktets tilgængelighed: | Salget er afsluttet | Produktet kan desværre ikke længere leveres. Det betyder ikke, at det aldrig kommer igen, men der er i øjeblikket ikke planer om at sælge det igen. |
|---|
Beskrivelse af produktet NICE SMX2R – universel 2-kanals ekstern modtager med flydende kode
En tilgængelig erstatning!
Den eksterne modtager NICE SMX2R sælges ud. Bliver erstattet af modellen NICE OX2.
Tokanals (hvad betyder det?) modtager, der er kompatibel med NICE-fjernbetjeninger med flydende kode af typen FloR (52-bit-koden giver 4,5 billioner kombinationer, så den er praktisk talt umulig at misbruge). Den genkender også kodningen O-View fjernbetjeninger Era One og Era Inti samt kodningen Smilo. Med denne modtager kan du betjene et automatiseret anlæg af et andet mærke ved hjælp af en fjernbetjening fra NICE.
Du kan gemme op til 256 fjernbetjeninger i modtagerens hukommelse.
Valg af strømforsyning til NICE SMX2R-modtageren
Enheden leveres med forberedt ledningsføring, som blot tilsluttes strømforsyningen (12 V eller 24 V jævn- eller vekselstrøm). Strømforsyningen vælges ved hjælp af en jumper i henhold til nedenstående tabel:
 |
Jumper | Strømforsyning | Spændingsområde |
|---|---|---|---|
| nej er isat | 24V AC/DC | 18–28V | |
| er isat | 12V AC/DC | 10–18V |
Elektrisk tilslutning
Modtageren har ledninger til strømforsyning, udgange til to relæer og en antenneindgang:
| Ledningsfarve | Indgang/udgang | Beskrivelse |
|---|---|---|
| Rød/sort | Strømforsyning | Rød er plus, sort er minus. Ved brug af vekselstrøm er polariteten ligegyldig. |
| Hvid/hvid | Relæudgang 1. dvs. betjening med knap 1. |
Til normalt åbne (NO) kontakter. Hvis du vil bruge normalt lukkede (NC) kontakter, skal du gøre følgende. |
| Lilla/lilla | Relæudgang 2. dvs. betjening med knap 2. |
Til normalt åbne (NO) kontakter. Hvis du vil bruge normalt lukkede (NC) kontakter, skal du gøre følgende. |
| Gul | Antenne | En antenne er valgfri. Du kan nøjes med det medfølgende kabel, men rækkevidden vil være ca. 40-50m. |
Billedgalleri for NICE SMX2R-modtageren

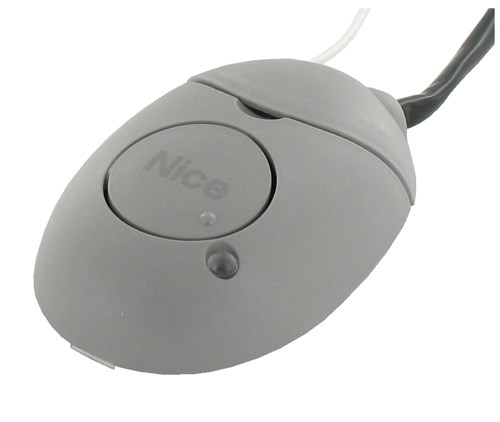

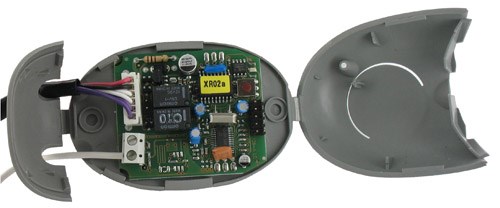

| Set udefra | Set indefra |
|---|---|
 |
 |

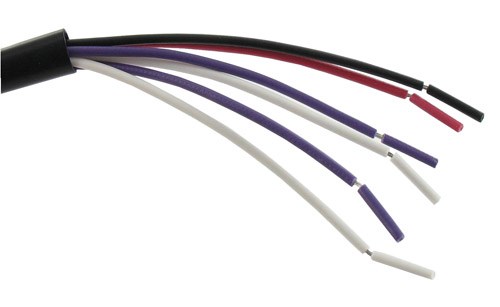

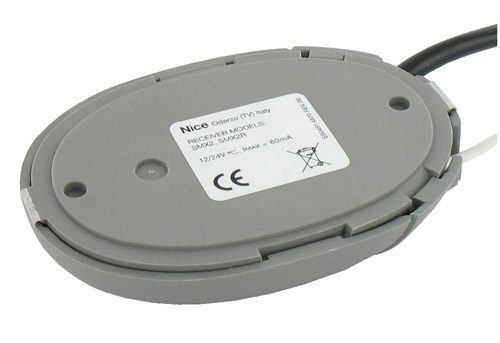

| Set nedefra | Detalje af ledningsføringen |
 |
 |
Brug med normalt lukkede (NC) kontakter
Modtageren er som standard beregnet til normalt åbne (NO) kontakter. Det betyder, at når der sendes en kommando fra fjernbetjeningen, sluttes kredsløbet i ca. 300 ms, hvilket sender en kommando til den styrede enhed om at aktivere. Hvis du ønsker den omvendte funktion, dvs. at et lukket kredsløb åbnes i ca. 300 ms, når der sendes en kommando, skal du gøre følgende:
| 1. Åbn modtagerens øverste dæksel | 2. Åbn modtagerens nederste dæksel |
|---|---|
 |
 |
| 3. Tag printpladen ud, og vend den om | |
 |
|
|
Samme fremgangsmåde gælder for begge relæer:
Ændringen kan omgøres, og du kan nøjes med at udføre den på ét relæ efter behov. |
|
Parring af fjernbetjeninger med NICE SMX2R-modtageren
 |

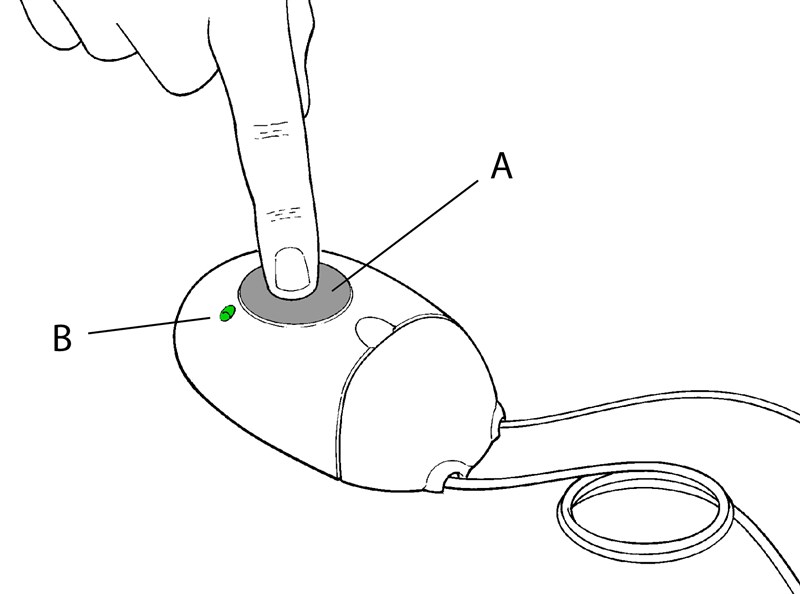

Hvis du blot hurtigt vil parre fjernbetjeningen med modtageren uden at bruge yderligere funktioner, skal du trykke på knappen og holde den nede A på modtageren, indtil lysdioden B. Derefter har du 10 sekunder til at trykke på en vilkårlig knap på fjernbetjeningen og holde den nede, indtil lysdioden blinker tre gange. |
Hvis du har brug for mere avancerede funktioner, f.eks. hvis du vil bruge fjernbetjeningen til flere enheder eller tildele en bestemt kommando til en knap, kan du læse den omfattende artikel om parring af fjernbetjeninger med NICE-motorer.
Tilknytning af modtagerkanal til fjernbetjeningsknap
På NICE FloR FLO2R-S-fjernbetjeninger kan du indstille direkte på fjernbetjeningen, hvilken kanal den pågældende knap skal sende på. Som standard er den første knap indstillet til kanal 1 og den anden knap til kanal 2. Fremgangsmåden er følgende for hver knap:
 |
|
 |
 |
| Afbryd den markerede forbindelse, og forbind den med en dråbe tin til kanal 2, 3 eller 4. | Afbryd den markerede forbindelse, og forbind den med en dråbe tin til kanal 1, 3 eller 4. |
Tekniske egenskaber for NICE SMX2R-modtageren
| Kodning |
|
|---|---|
| Strømforsyning |
|
| Strømforbrug (minimum) | 10 mA ved 24V |
| Strømforbrug (maksimum) | 60 mA ved 24V |
| Frekvens | 433,92 MHz |
| Følsomhed | 0,5 µV |
| Antal relæer | 2 relæer |
| Genkendelseshastighed | 200ms |
| Indkoblingstid | 300ms |
| Kontakt til normalt åbent relæ | maks. 0,2A og 50V |
| Driftstemperatur | -10 til +55 °C |
| Beskyttelsesklasse | IP 30D |
| Mål | 86×22×57 mm (b×d×h) |
| Vægt | 55 g |
