NICE Toona TO4006 – enkeltstående motor til svingporte med en portfløj på op til 3 m/500 kg
| Produktets tilgængelighed: | på forespørgsel | Produktet er muligvis ikke tilgængeligt, kontakt os for mere information. |
|---|
Beskrivelse af produktet NICE Toona TO4006 – enkeltstående motor til svingporte med en portfløj på op til 3 m/500 kg
- Ikke-reversibel
- 230V
- Hurtig
- Med mikrokontakt til stop ved åbning og lukning
Anvendelsesområde
Til en portfløj på op til 500kg og 3m i længden i henhold til følgende anvendelsesdiagram:
Kompatible styreenheder
Tekniske egenskaber
| Strømforsyning | 230V |
|---|---|
| Strømforbrug | 1,5A |
| Effekt | 340W |
| Hastighed | 0,016m/s |
| Kraft | 1800N |
| Cyklusser/time* | 58 |
| Beskyttelsesklasse | IP44 |
| Driftstemperatur | -20°C til +50°C |
| Mål | 820x115x105mm |
| Vægt | 6kg |
* ved optimal installation
I. Montering af det bageste monteringsbeslag
 |
 |
| Tegning af åbning indad | Tegning af åbning udad |
Beregn placeringen af det bageste beslag ved hjælp af diagrammet, hvor du kan aflæse målene A og B og den maksimale åbningsvinkel. Bemærk, at værdierne A og B skal være omtrent ens (helst identiske), så portåbneren kan bevæge sig jævnt i en lineær bevægelse.
 |
 |

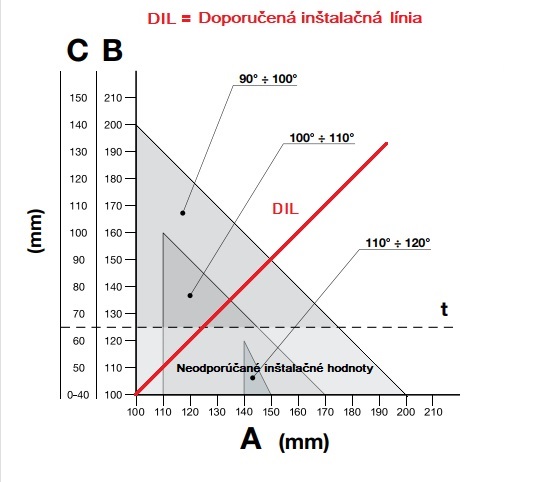

| Beregningsdiagram | Eksempel på aflæsning af værdier i diagrammet |
Beregningsvejledning:
- Mål afstanden C på tegningen
- På diagrammet tegnes en vandret linje, der skærer den målte værdi C
- Når linjen skærer DIL ((anbefalet installationslinje), kan du bestemme den maksimale åbningsvinkel
- Hvis skæringspunktet ligger under niveau t, skal værdierne justeres, så skæringspunktet flyttes over dette niveau
- Hvis skæringspunktet ligger over niveau t, er alt i orden, men hvis den angivne maksimale åbningsvinkel ikke er tilfredsstillende, skal værdien A justeres, og om nødvendigt også værdien B, så de bliver omtrent ens (helst identiske)
Før beslaget fastgøres til en stolpe eller mur, skal det afkortes til den ønskede længde, der svarer til målene A og B og svejses fast på monteringspladen.
 |
 |
| 1. Afkort beslaget til den ønskede længde | 2. Svejs det afkortede beslag fast på monteringspladen |
Den medfølgende pakke indeholder et beslag på 150 mm. Hvis du har brug for et længere beslag i særlige situationer, eller hvis porten skal åbne udad, anbefaler vi, at du bestiller følgende separat: det forlængede beslag NICE PLA6.
|
Før du fastgør det bageste beslag, skal du kontrollere, at det forreste beslag kan placeres på en fast del af portfløjen, da der er højdeforskel mellem det forreste og det bageste beslag, som vist på billedet.
Forskel F=44mm. |
 |
Hvis alt passer, fastgøres det bageste beslag til stolpen eller muren med skruer, rawlplugs og skiver.
II. Montering af det forreste monteringsbeslag
Det forreste beslag skal monteres på portfløjen med afstande svarende til værdierne D og E, som aflæses i tabellen (værdi D er fast og er 730 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 630 | 620 | 610 | 600 | 590 | 580 | 570 | 560 | 550 | 540 | 530 | 530 |
Den medfølgende pakke indeholder et beslag til svejsning. Hvis du ønsker et beslag til skruning, anbefaler vi, at du bestiller det alternative beslaget NICE PLA8 til skruning.
- Beregn ud fra tabellen værdien E
- Beregn højden ud fra illustrationen beslagenes højder (vis illustration)
- Fastgør beslaget til portbladet (hvis du svejser beslaget fast, anbefaler vi, at du først kun hæfte-svejser det)
III. Montering af portåbneren på det bageste beslag
 |
|
IV. Montering af portåbneren på det forreste beslag
 |
|
V. Indstilling af det mekaniske stop
Hvis der anvendes et indvendigt mekanisk stop, som portåbneren støder imod ved åbning, er det ikke nødvendigt at bruge eksterne jordstoppere. Indstillingen foregår således:
 |
|
