NICE Toona TO4015 – enkelt motor til svingporte med portfløje på op til 3 m/500 kg
| Produktets tilgængelighed: | på forespørgsel | Produktet er muligvis ikke tilgængeligt, kontakt os for mere information. |
|---|
på forespørgsel
2.928,33 kr. inkl. moms
| Vægt |
|---|
| 6,00 kg |
Beskrivelse af produktet NICE Toona TO4015 – enkelt motor til svingporte med portfløje på op til 3 m/500 kg
- Ikke-reversibel
- 230V
- Langsom
- Med mikrokontakt til stop ved åbning
Anvendelsesområde

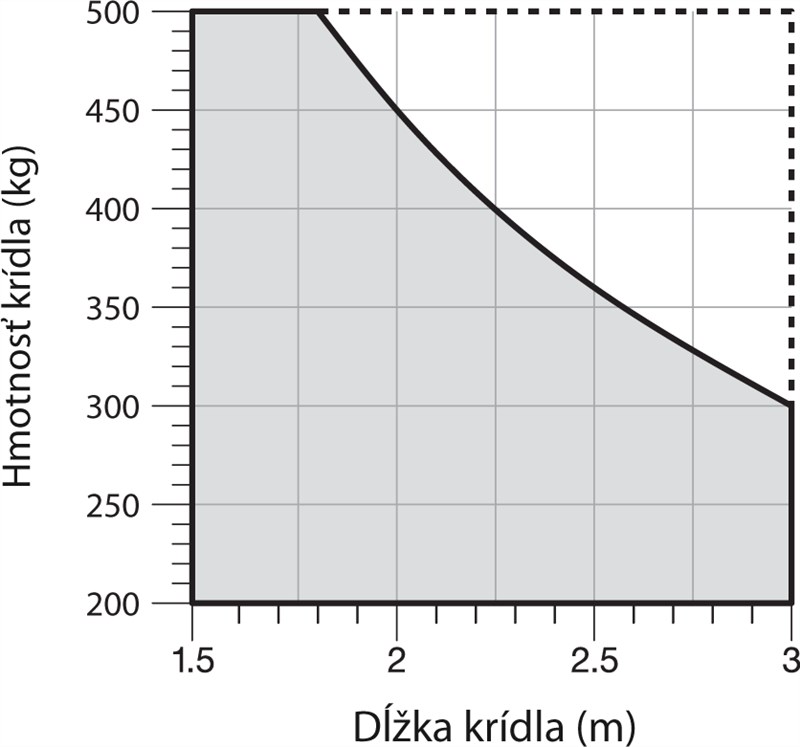

Til en portfløj med en vægt på op til 500kg og en længde på 3m i henhold til nedenstående anvendelsesdiagram:
Kompatible styreenheder
Tekniske specifikationer
| Strømforsyning | 230V |
|---|---|
| Strømforbrug | 1,5A |
| Effekt | 340W |
| Hastighed | 0,013m/s |
| Kraft | 1800N |
| Cyklusser/time* | 54 |
| Kapslingsklasse | IP44 |
| Driftstemperatur | -20°C til +50°C |
| Mål | 820x115x105mm |
| Vægt | 6kg |
* ved optimal installation
I. Montering af det bageste beslag
 |
 |
| Tegning af åbning indad | Tegning af åbning udad |
Beregn placeringen af det bageste beslag ved hjælp af Diagrammet, hvor du kan aflæse målene A og B og den maksimale åbningsvinkel. Bemærk, at værdierne A og B skal være omtrent ens (helst identiske), for at drevet kan bevæge sig jævnt og lineært.
 |
 |

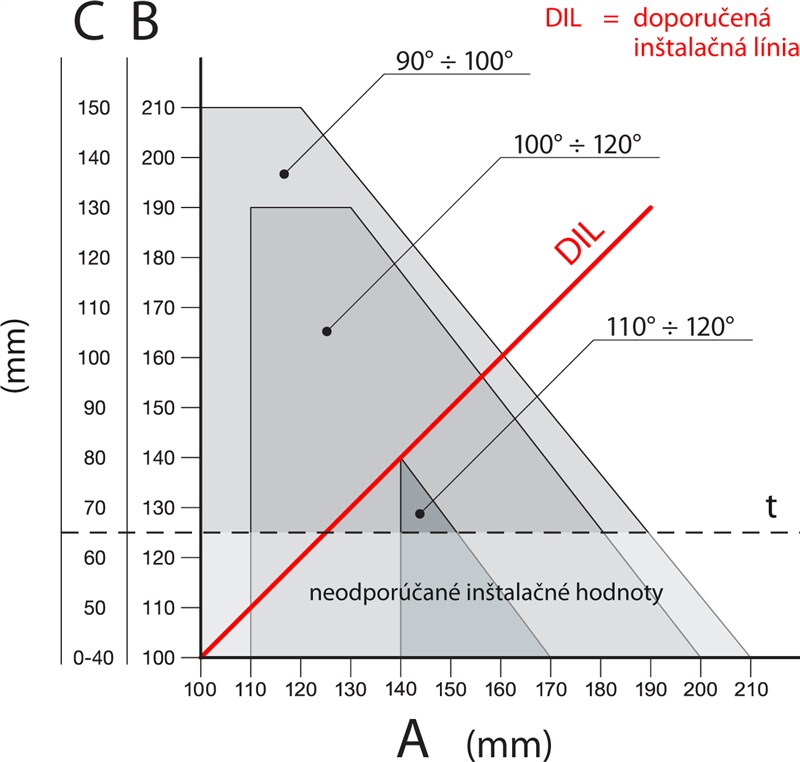

| Beregningsdiagram | Eksempel på aflæsning af værdier i diagrammet |
Beregningsprocedure:
- Mål afstanden C på tegningen
- I diagrammet tegnes en vandret linje, der går gennem den målte værdi C
- Ved at lade denne linje skære DIL ((anbefalet installationslinje) bestemmes den maksimale åbningsvinkel
- Hvis skæringspunktet ligger under niveau t, skal værdierne justeres, så skæringspunktet flyttes over dette niveau
- Hvis skæringspunktet ligger over niveau t, er alt i orden, men hvis den beregnede maksimale åbningsvinkel ikke er tilfredsstillende, skal værdien A justeres og om nødvendigt også værdien B, så de er omtrent ens (helst identiske)
Før beslaget fastgøres på stolpen eller muren, skal det afkortes til den ønskede længde, der svarer til målene A og B og svejses fast på monteringspladen.
 |
 |
| 1. Afkort beslaget til den ønskede længde | 2. Svejs det afkortede beslag fast på monteringspladen |
Den medfølgende pakke indeholder et beslag på 150 mm. Hvis du har brug for et længere beslag til særlige forhold, eller hvis du vil have porten til at åbne udad, anbefaler vi, at du bestiller det forlængede NICE PLA6-beslag.
|
Før du fastgør det bageste beslag, skal du kontrollere, at det forreste beslag rammer en fast del af portfløjen, da der er en højdeforskel mellem det forreste og det bageste beslag, som vist på billedet.
Forskel F=44mm. |
 |
Hvis alt passer, skal du fastgøre det bageste beslag på stolpen eller muren med skruer, rawlplugs og skiver.
II. Montering af det forreste beslag
Det forreste beslag skal monteres på portfløjen i en afstand, der svarer til værdierne D og E, som du kan aflæse i tabellen (værdien D er fast, nemlig 730 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 630 | 620 | 610 | 600 | 590 | 580 | 570 | 560 | 550 | 540 | 530 | 530 |
I den medfølgende pakke er der et beslag til svejsning. Hvis du ønsker et beslag til skruemontering, anbefaler vi, at du bestiller alternativet NICE PLA8-beslag til skruemontering.
- Beregn ud fra tabellen værdien E
- Beregn højden ud fra billedet med beslagshøjderne (vis billede)
- Fastgør beslaget til portbladet (hvis du svejser beslaget på, anbefaler vi, at du kun punktsvejser det indtil videre)
III. Montering af portmotoren på det bageste beslag
 |
|
IV. Montering af portmotoren på det forreste beslag
 |
|
V. Indstilling af det mekaniske bevægelsesstop
Hvis det indvendige mekaniske bevægelsesstop anvendes, som motoren støder imod ved åbning, er det ikke nødvendigt at bruge udvendige jordstop. Indstillingen foretages således:
 |
|
