NICE Toona TO5016 – separat motor til svingporte med en portfløj på op til 5 m/500 kg
| Produktets tilgængelighed: | på forespørgsel | Produktet er muligvis ikke tilgængeligt, kontakt os for mere information. |
|---|
på forespørgsel
3.349,71 kr. inkl. moms
| Vægt |
|---|
| 7,00 kg |
Beskrivelse af produktet NICE Toona TO5016 – separat motor til svingporte med en portfløj på op til 5 m/500 kg
- Ikke-reversibel
- 230V
- Langsom
- Med mikrokontaktstop til åbning og lukning
Anvendelsesområde

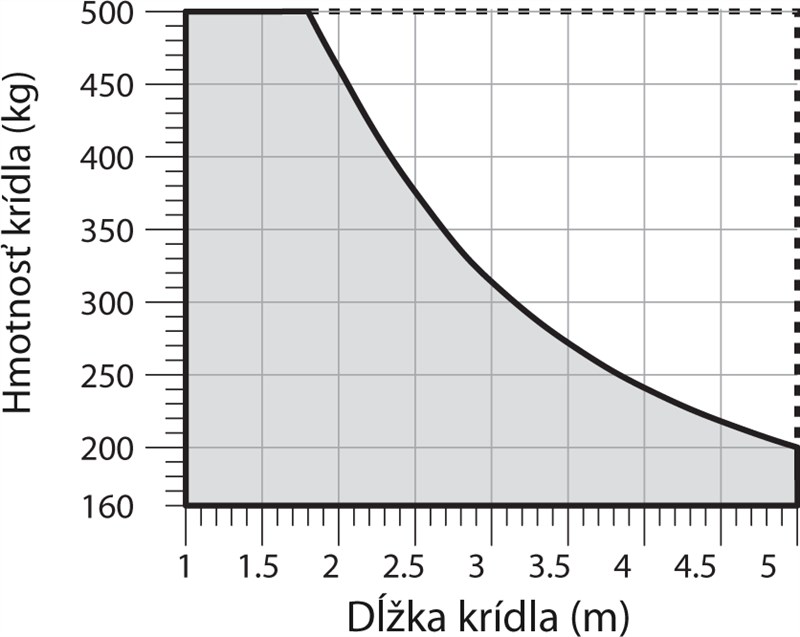

Til en portfløj med en vægt på op til 500kg og en længde på 5m i henhold til følgende anvendelsesdiagram:
Kompatible styreenheder
Tekniske specifikationer
| Strømforsyning | 230V |
|---|---|
| Strømforbrug | 1,5A |
| Effekt | 340W |
| Hastighed | 0,013m/s |
| Kraft | 1800N |
| Cyklusser/time* | 54 |
| Beskyttelsesklasse | IP44 |
| Driftstemperatur | -20°C til +50°C |
| Mål | 965x115x105mm |
| Vægt | 7kg |
* ved optimal installation
I. Montering af det bageste beslag
 |
 |
| Illustration af åbning indad | Illustration af åbning udad |
Beregn placeringen af det bageste beslag ved hjælp af diagrammet, hvor du kan aflæse målene A og B og den maksimale åbningsvinkel. Bemærk, at værdierne A også B skal være ensartede (helst identiske), så drevet kan bevæge sig jævnt og lineært.
 |
 |

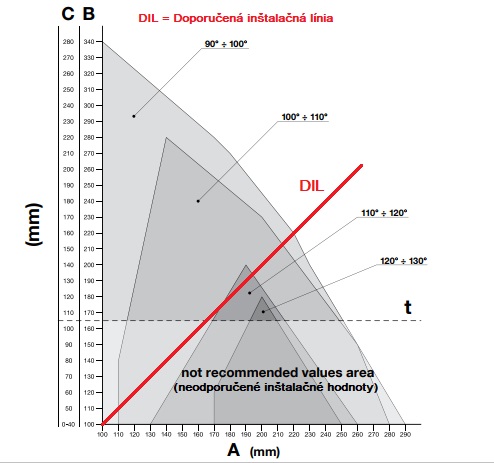

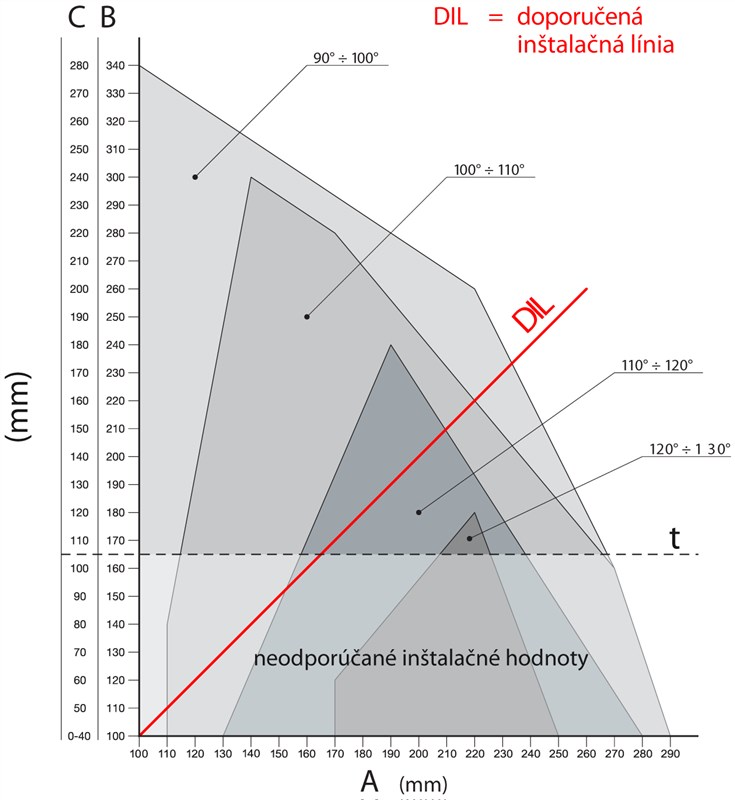

| Beregningsdiagram | Eksempel på aflæsning af værdier i diagrammet |
Beregningsforløb:
- Mål afstanden C på illustrationen
- På diagrammet tegnes en vandret linje, der skærer den målte værdi C
- Ved skæringen mellem denne linje og DIL (anbefalet installationslinje) bestemmes den maksimale åbningsvinkel
- Hvis skæringspunktet ligger under niveau t, skal værdierne justeres, så skæringspunktet flyttes over dette niveau
- Hvis skæringspunktet ligger over niveau t, er alt i orden, men hvis den fastlagte maksimale åbningsvinkel ikke er tilfredsstillende, skal værdien A justeres, og om nødvendigt også værdien B, så de bliver ensartede (helst identiske)
Før beslaget fastgøres på en stolpe eller mur, skal det afkortes til den ønskede længde, der svarer til målene A og B og svejses fast på monteringspladen.
 |
 |
| 1. Afkort beslaget til den ønskede længde | 2. Svejs det afkortede beslag fast på monteringspladen |
Den medfølgende pakke indeholder et beslag på 150 mm. Hvis du har brug for et længere beslag til særlige situationer eller skal have porten til at åbne udad, anbefaler vi, at du bestiller det forlængede beslag NICE PLA6.
|
Før du fastgør det bageste beslag, skal du kontrollere, at det forreste beslag kan monteres på den faste del af portfløjen, da der er en højdeforskel mellem det forreste og det bageste beslag, som vist på billedet.
Forskel F=44mm. |
 |
Hvis alt passer, fastgøres det bageste beslag på stolpen eller muren med skruer, rawlplugs og skiver.
II. Montering af det forreste beslag
Det forreste beslag skal monteres på portfløjen i en afstand, der svarer til målene D og E, som du kan aflæse fra Tabeller (værdi D er fast og er 880 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | 270 | 280 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 780 | 770 | 760 | 750 | 740 | 730 | 720 | 710 | 700 | 690 | 680 | 670 | 660 | 650 | 640 | 630 | 620 | 610 | 600 |
Den medfølgende pakke indeholder et beslag til svejsning. Hvis du ønsker et beslag til skruefastgørelse, anbefaler vi, at du bestiller NICE PLA8 skruebeslag.
- Beregn værdien E i tabellen
- Beregn højden ud fra illustrationen af beslagenes højde (vis illustration)
- Fastgør beslaget på lågebladet (hvis du svejser beslaget, anbefaler vi, at du først hæfte-svejser det)
III. Montering af portmotoren på det bageste beslag
 |
|
IV. Montering af portmotoren på det forreste beslag
 |
|
V. Indstilling af det mekaniske endestop
Hvis der anvendes et indvendigt mekanisk endestop, som motoren rammer ved åbning, er det ikke nødvendigt at bruge eksterne jordstoppere. Indstillingen udføres som følger:
 |
|
