Nice Tub4000 – motor til skydeport op til 4000 kg/30 m
| Produktets tilgængelighed: | på forespørgsel | Produktet er muligvis ikke tilgængeligt, kontakt os for mere information. |
|---|
på forespørgsel
23.318,25 kr. inkl. moms
| Vægt |
|---|
| 60 kg |
Beskrivelse af produktet Nice Tub4000 – motor til skydeport op til 4000 kg/30 m
NICE TUB4000 er en selvstændig industrimotor til skydeport med en vægt på op til 4 000 kg og en længde på op til 30 m. Den har en trefaset 400 V AC-motor, en indbygget styreenhed DPRO500, mekanisk bremse, ventilatorkøling og et tandhjul til tandstang med modul 6. Den er selvbremsende; ved strømsvigt kan gearet frikobles, så porten kan bevæges manuelt.
Hvornår skal du vælge NICE TUB4000
Den er beregnet til store og tunge skydeporte ved industriområder. Ved valg skal du vurdere vægten, portbladets faktiske længde, bevægelsesmodstanden, vinden samt antallet af åbninger og lukninger. Porten skal kunne bevæges jævnt med håndkraft, må ikke begynde at rulle af sig selv og skal have solide mekaniske stop i begge retninger.
| Portens vægt | Op til 4 000 kg. |
|---|---|
| Portens længde | Op til 30 m; jo længere portbladet er, desto færre cyklusser pr. time er tilladt. |
| Strømforsyning | 3~ 400 V AC ±10 %, 50 Hz; beskyttelsesjord er påkrævet. |
| Tandstang | Modul 6. Tandstang med modul 4, som bruges til mindre motorer, kan ikke udskiftes med denne. |
Antal cyklusser afhængigt af portbladets længde
| Portbladets længde | Maks. cyklusser/time |
|---|---|
| Op til 5 m | 42 |
| Over 5 til 10 m | 21 |
| Over 10 til 15 m | 14 |
| Over 15 til 20 m | 10 |
| Over 20 til 25 m | 8 |
| Over 25 til 30 m | 7 |
En cyklus består af en fuld åbning og lukning. Ved dimensioneringen skal både mål, vægt og driftsgrænser overholdes; den maksimale vægt alene bekræfter ikke, at motoren passer til en bestemt port. For eksempel er grænsen 7 cyklusser/time ved et portblad på 30 m.
Sammenlign også NICE TUB3500 med A500. Ved udskiftning af en eksisterende motor skal du også kontrollere tilbehør, tilslutningsmåde og monteringsplads.
Indbygget styreenhed DPRO500
NICE DPRO500 er indbygget i TUB4000. Den har fire DIP-kontakter, knapperne Open/Stop/Close og et SM-stik til en radiomodtager. TUB4000's endepositioner bestemmes af mekaniske endestop; ENCODER-stikket bruges ikke i denne version.
Muligheden for at indstille selve styreenheden til en anden strømforsyning gør ikke denne motor til en 230 V enfaset motor. TUB4000 skal tilsluttes i overensstemmelse med mærkepladen og ledningsdiagrammet for trefaset 400 V-versionen.
Hvad motoren består af, og hvad der skal tilføjes

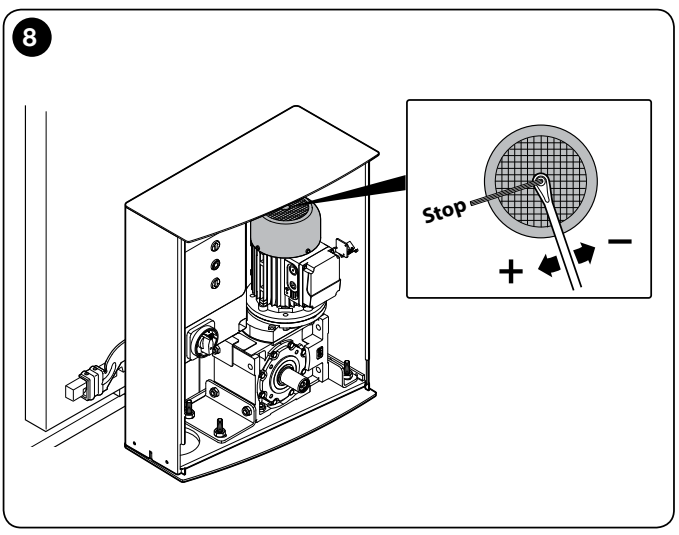

- Motor med gearkasse, indbygget styring, mekanisk bremse og ventilator.
- Tandhjul med modul 6, 18 tænder.
- Frikoblingsmekanisme til manuel bevægelse af porten.
- En komplet automatisering kræver en passende tandstang, forankring, mekaniske stop og sikkerhedskomponenter, der passer til den konkrete port. Fjernbetjening kræver en passende modtager og sendere.
Ved bestilling tilpasser vi monteringsmateriale, tandstang og tilbehør til den konkrete løsning. En separat motor er ikke en komplet automatisk port.

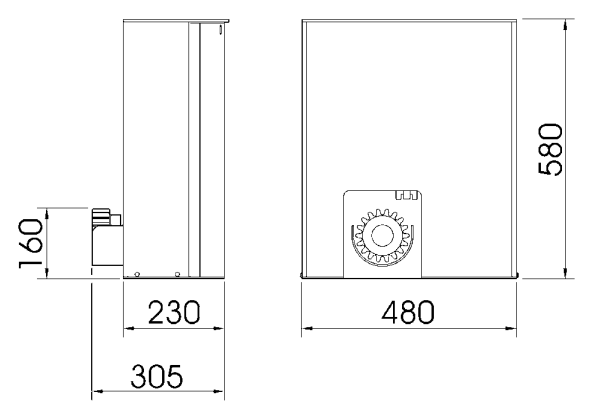

Mål og monteringsplads
Tegningen angiver en højde på 580 mm, en bredde på 480 mm, en kassedybde på 230 mm og et samlet mål til tandhjulet på 305 mm. Tandhjulets akse er på tegningen placeret i en højde på 160 mm. Målene er i millimeter. Sørg for adgang til dækslet, frikoblingen, endestoppet og den elektriske styring.
Montering af fundament, motor og tandstang
Montering, tilslutning og afprøvning skal udføres af en kvalificeret tekniker. Afbryd alle strømforsyninger før indgreb, og sikr dem mod genindkobling. Fundamentet skal være solidt, vandret og beskyttet mod oversvømmelse. Ved klargøring af kabelrør skal du forhindre, at vand og kondens trænger ind i styringen.

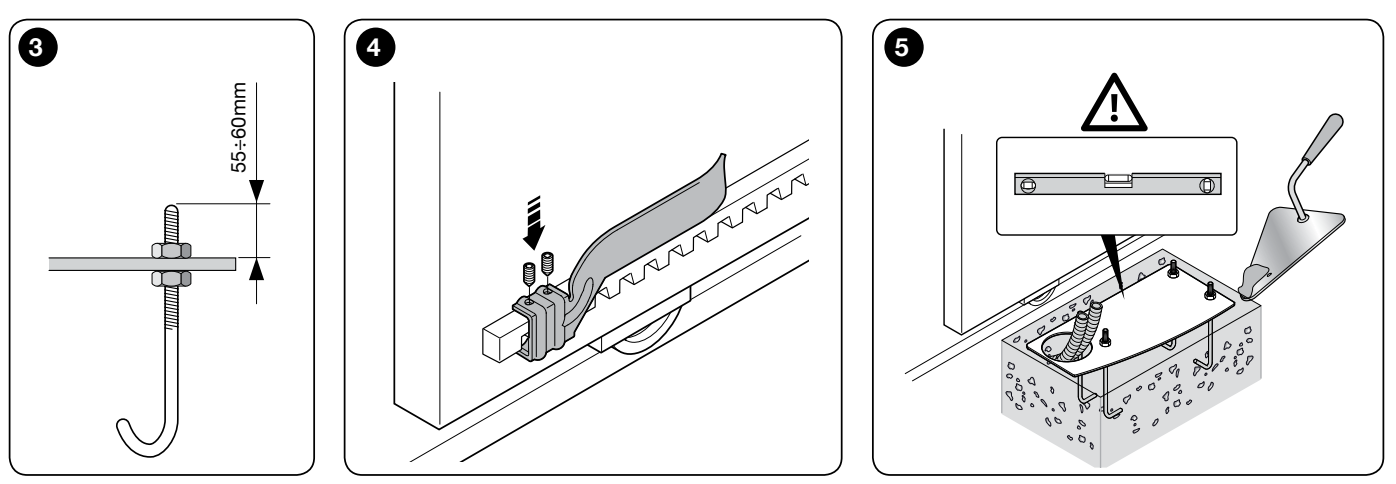

- På et eksisterende, egnet fundament skal der anvendes forankring, der passer til underlaget. Ved etablering af et nyt fundament skal du klargøre en udgravning og kabelrør; fundamentets mål fastlægges ud fra monteringsstedet.
- Placér fundamentpladen med fire ankre parallelt med portbladet og vandret. Ankerdetaljen angiver gevindets fremspring på 55–60 mm. Lad betonen hærde helt.

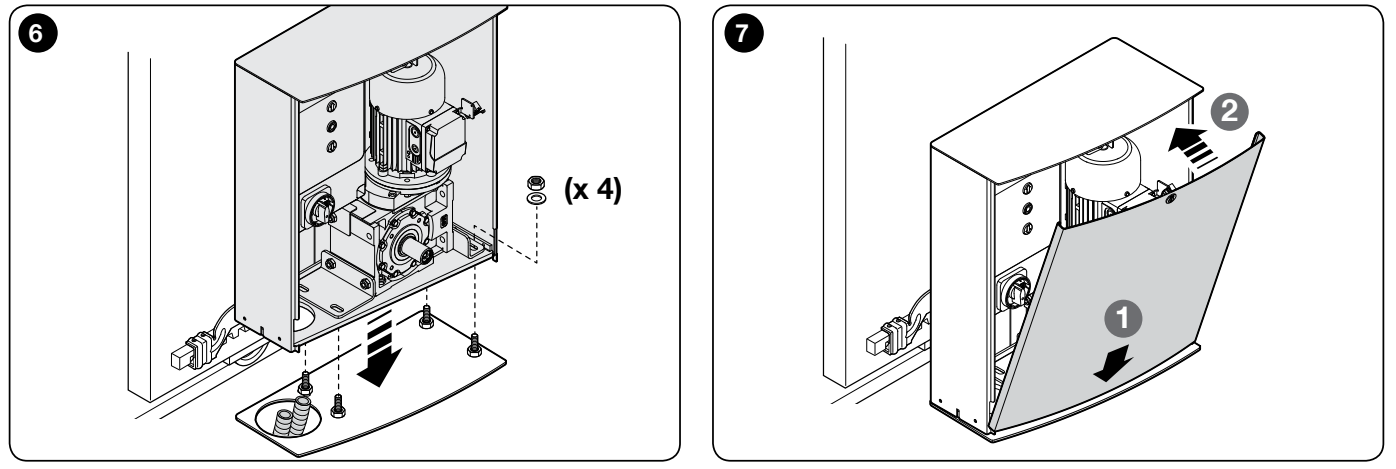

- Placér motoren på pladen, justér den efter portbladet, og fastgør den med fire møtrikker og skiver. Frikobl gearet, inden du fortsætter arbejdet.
- Montér tandstangen med modul 6 trinvist langs hele bevægelsesbanen. Bevar et spillerum på 2–3 mmmellem tandstangen og tandhjulet; portens vægt må ikke belaste motoren.
- Bevæg porten manuelt flere gange. Kontrollér, at tandindgrebet er lige, at tandstangens samlinger passeres jævnt, og at spillerummet er ens i hele længden.
Endestop og mekaniske stop
Der fastgøres to beslag på tandstangen, som påvirker endestoparmens åbnings- og lukkefunktion. De erstatter ikke portens faste mekaniske stop. Armen skal kunne bevæge sig frit, og beslagene skal påvirke den i den rigtige retning.
Når endestoppet aktiveres, skal der tages højde for et efterløb på cirka 2–3 cm. Indstil beslagene, så porten stopper sikkert før de mekaniske stop; kontrollér også efterløbet, når motoren er varm.
Hvis efterløbet er længere, skal teknikeren kontrollere og indstille den mekaniske bremse. Strømforsyningen skal være afbrudt før justering. Ifølge vejledningen skal møtrikken på akslen først drejes en halv omgang med uret; overspænding kan blokere motoren. Efter justeringen skal prøverne gentages.

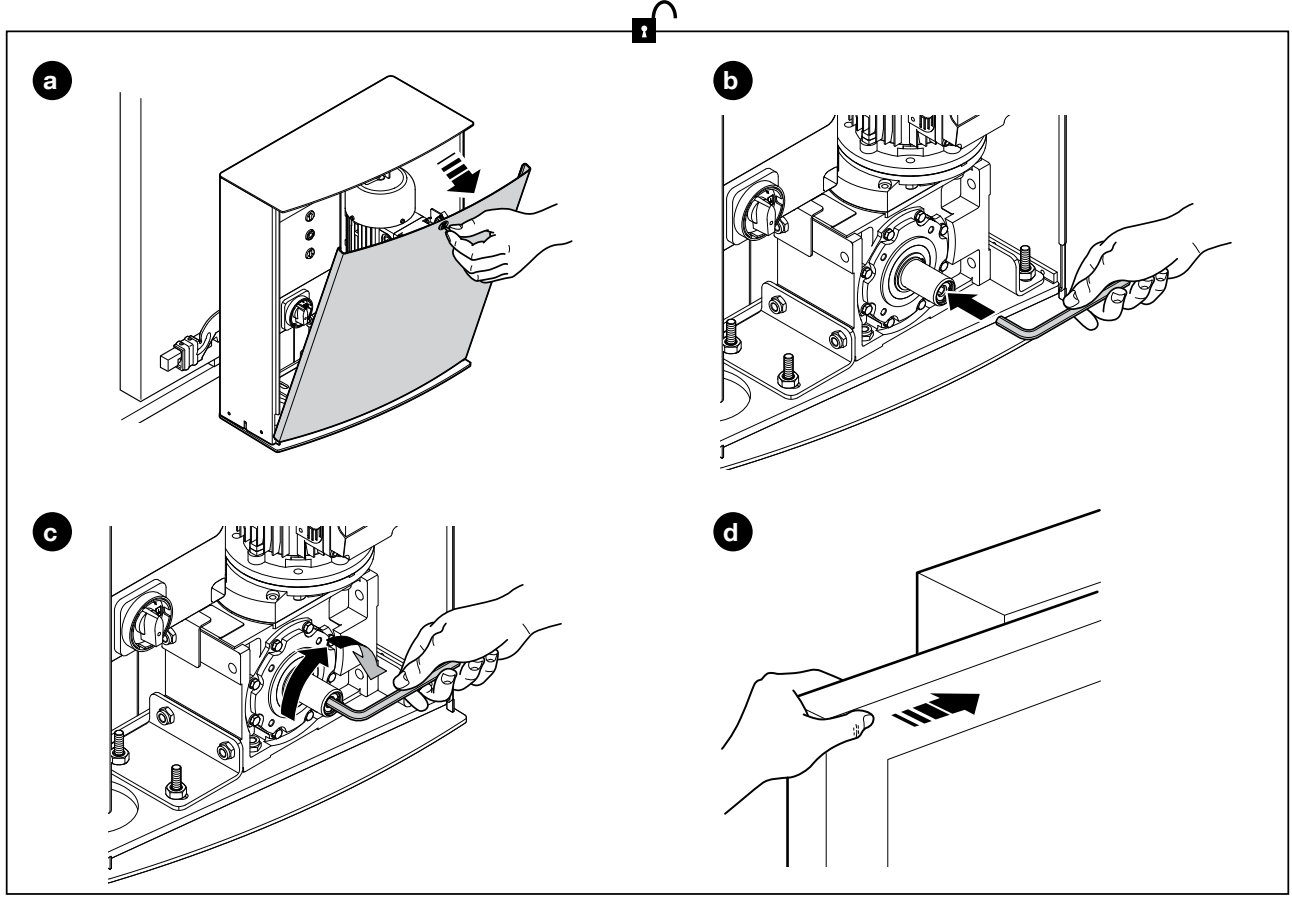

Frigørelse ved strømafbrydelse
Frigørelsen skal udføres kun når porten står stille, og strømmen er afbrudt. Sikr portbladet mod utilsigtet bevægelse. Ved overleveringen viser teknikeren dig fremgangsmåden og udleverer nøglerne.
- Åbn drevets frontdæksel som vist på illustrationen.
- Sæt unbrakonøglen i akslen, og løsn den indvendige skrue helt som vist på illustrationen.
- Tag nøglen ud, og luk lågen. Porten kan nu forsigtigt skubbes manuelt.
- Følg fremgangsmåden i omvendt rækkefølge for at sikre porten igen. Kontrollér, at gearet griber korrekt, og at lågen er lukket; dens sikkerhedsmikroafbryder skal være aktiveret.
Kabelføring til en typisk installation
| Tilslutning | Kabel | Længde |
|---|---|---|
| Strømforsyning til drevet | 4 × 1,5 mm² | Op til 30 m |
| Signallampe | 2 × 1 mm² | Op til 20 m |
| Antenne | Koaksialkabel RG58 | Anbefalet længde under 5 m |
| Fotocellesender TX | 2 × 0,25 mm² | Op til 30 m |
| Fotocellemodtager RX | 2 kabler 2 × 0,25 mm² | Op til 30 m |
| Nøglekontakt | 2 kabler 2 × 0,25 mm² | Op til 50 m |
| Fast / bevægelig sikkerhedskant | Afhænger af kanten og grænsefladen | Afhænger af det konkrete udstyr |
To kabler på 2 × 0,25 mm² kan erstattes af ét kabel på 4 × 0,25 mm². Ved forsyningskabler over 30 m skal teknikeren vælge et større ledertværsnit og passende jordforbindelse. For lavspændingskabler til fotoceller over 30 m kræver vejledningen afskærmning, der kun jordforbindes i styreenhedens ende. Kablerne skal være egnede til omgivelserne; til udendørs installation angiver producenten for eksempel H07RN-F.
De angivne ledertværsnit stammer fra tabellen for en typisk TUB4000-installation. Til en 230 V-signallampe tilsluttet efter diagram NDA040 kræves også en separat nulleder N. En fireledertilførsel med 3 faser + PE indeholder ikke denne leder. Dimensionering af forsyning og sikring skal derfor tage højde for det faktiske udstyr.
En bevægelig sikkerhedskant skal have en forbindelse, der fungerer, selv når portbladet bevæger sig. Antallet af ledere og grænsefladen skal vælges efter typen af sikkerhedskant; eksemplet med to ledere fra en ældre standardinstallation kan ikke bruges til alle OSE-kanter.

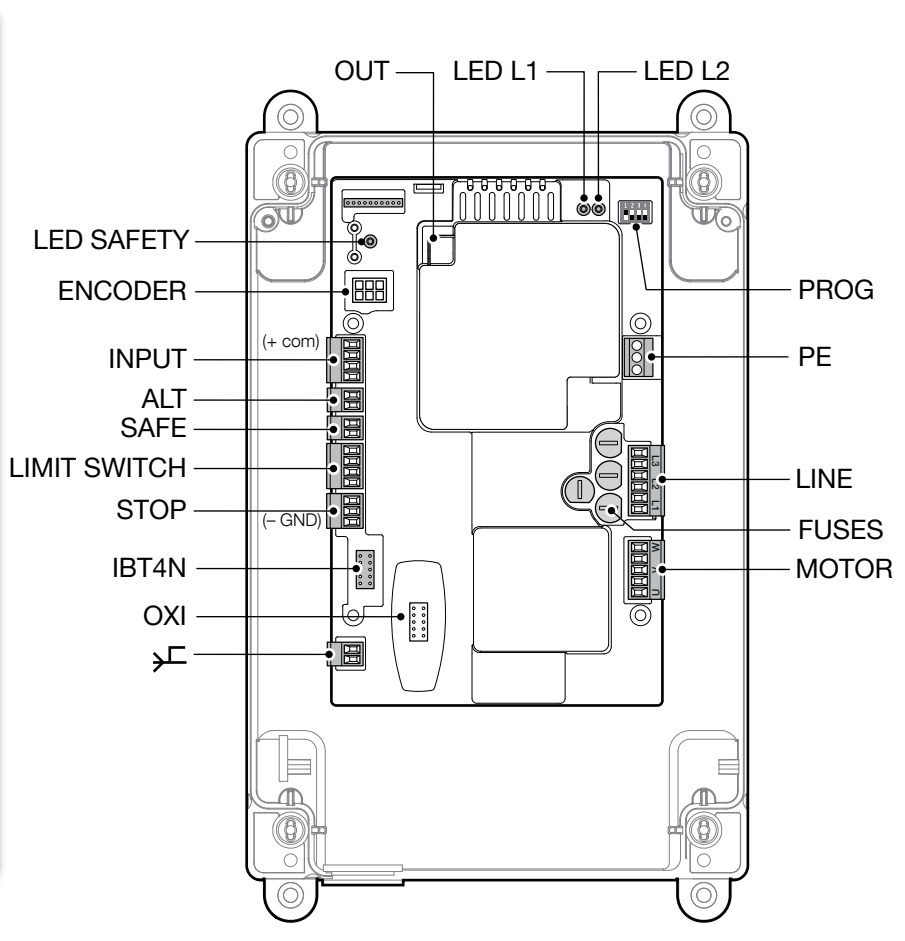

Tilslutning af DPRO500 og klemmernes polaritet
Alle ændringer af tilslutninger, isætning af modtageren og tilslutning af servicegrænsefladen skal udføres med strømmen afbrudt. Hold 400 V-strømførende kabler adskilt fra lavspændingssignaler. Beskyttelseslederen PE, nullederen N og signaljord GND har forskellige funktioner.
| Stik / klemme | Funktion |
|---|---|
| LINE L1–L2–L3 / PE | Trefaset 400 V-forsyning og beskyttelsesjord. |
| MOTOR U–V–W | Motortilslutning; ikke DC-polaritet +/−. |
| INPUT 8 COMMON | Fællespunkt for styreindgangene og +24 V DC tilbehør. |
| STOP 7 GND | Minus − / 0 V DC tilbehør. Mellem INPUT 8 (+) og STOP 7 (−) er der 24 V DC, maks. 100 mA. |
| INPUT 9 OPEN | NO potentialfri åbningskontakt i forhold til 8 COMMON. |
| INPUT 10 CLOSE | NO potentialfri lukkekontakt i forhold til 8 COMMON. |
| INPUT 11 ING1 / PHOTO | Fotocelle fra fabrikken: NC potentialfri kontakt i forhold til 8 COMMON. En anden funktion kan indstilles via OVIEW. |
| ALT | NC sikkerhedsindgang til stop; ikke strømforsyning til tilbehør. |
| SAFE | Motorens termiske beskyttelse på versionen med mekaniske endestop. |
| LIMIT SWITCH 1 / 2 / 3 / 4 | Fælles kontakt / åbning / forendestop for lukning / lukning, afhængigt af motorens konkrete kabelføring. |
| STOP 5 / 6 / 7 | Indgang til sikkerhedskant: 5 +12 V DC (brun OSE-leder), 6 signal S (grøn), 7 GND − (hvid). |
| STOP 6–7, 8k2-kant | Tilslutning af en 8,2 kΩ-modstandskant mellem signal og GND som vist i diagrammet. Bruger ikke forsyningsklemme 5. |
| PUSH BUTTONS | Knapper på dækslet Open / Stop / Close. |
| OXI / SM | Plug-in-radiomodtager af den relevante type. |
| IBT4N | Tilslutning af OVIEW-programmeringsenheden via IBT4N-grænsefladen. |
| OUT / NDA040 | Udvidelse med to relæudgange med potentialfri kontakter; funktionerne programmeres via OVIEW. |
| ENCODER | Anvendes ikke i TUB4000 med mekaniske endestop. |
COMMON 8 er en positiv lavspændingsforsyning, ikke netspændingens nulleder N. Ved OSE-sikkerhedskant må 12 V-forsyningen fra klemme 5 ikke forveksles med 24 V-forsyningen til fotoceller. Der må ikke tilsluttes netspænding til styreindgangene INPUT og ALT eller til fotocellernes kontakter. Der må ikke tilsluttes netspænding. NDA040's relæudgange er et separat kredsløb til belastningen i henhold til tilslutningsdiagrammet for signallampen.

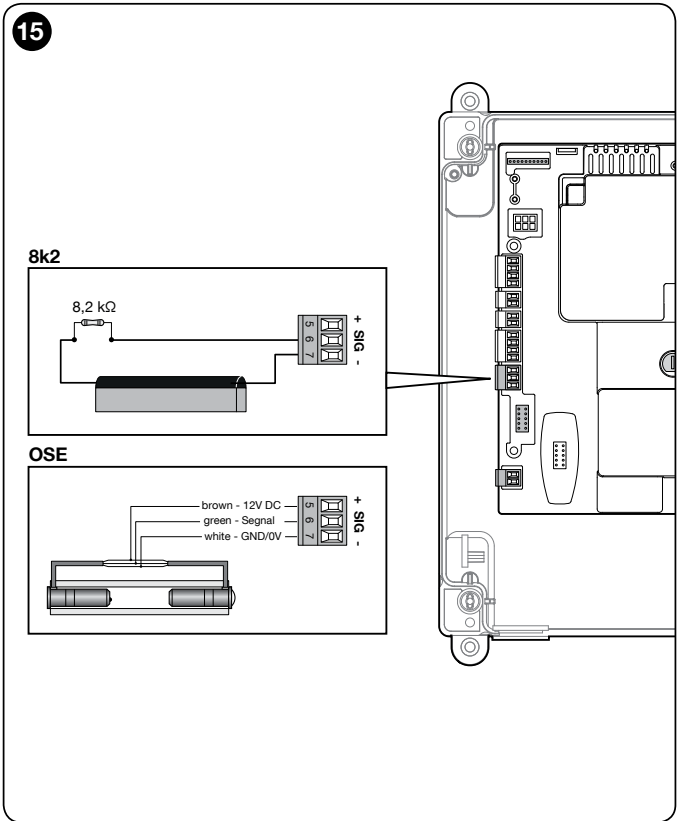

Sikkerhedskant 8k2 eller OSE
Når sikkerhedskanten aktiveres, standser indgangen bevægelsen og udfører en kort reversering. Under indlæringen registrerer DPRO500 den tilsluttede type 8k2 eller OSE. Hvis kanten eller dens tilslutning ændres, skal registreringen gentages. Under indlæringen skal mindst én sikkerhedsanordning være tilsluttet indgangen STOP SAFETY EDGE ; en fotocelle alene på INPUT 11 kan ikke erstatte den. Kanten må ikke erstattes af en ledningsbro.
NO- eller NC-kanter kræver tilslutning med en modstand på 8,2 kΩ præcis som beskrevet i vejledningen. Flere kanter skal konstrueres som ét overvåget kredsløb med den relevante afslutning; forbind dem ikke vilkårligt. Ved halvautomatisk drift kræver vejledningen en aktiv sikkerhedskant, og ved automatisk drift desuden mindst ét par fotoceller.
Fotoceller til DPRO500
Brug relæfotoceller med passende strømforsyning, f.eks. NICE EPM. DPRO500 har ikke BlueBUS, så EPMB må ikke tilsluttes INPUT som erstatning for EPM. Til grundfunktionen PHOTO skal ING1 fortsat være indstillet som fotocelle som standard.
Vælg fotocellernes rækkevidde efter passagebredden. EPM har en brugbar rækkevidde på 15 m; producenten angiver en maksimal rækkevidde på 30 m. Ved en afstand mellem TX og RX på over 10 m skal teknikeren justere jumperen +10m på RX-modtageren i henhold til EPM-vejledningen. Tåge, regn og støv kan reducere rækkevidden med 50 %, så den maksimale angivelse på 30 m er ingen garanti for pålidelig dækning af en passage af samme bredde. Vælg en passende model til det konkrete sted, og kontrollér, at den fungerer.
| EPM | DPRO500 |
|---|---|
| TX og RX 1 | Plus + → INPUT 8 COMMON, +24 V DC. |
| TX og RX 2 | Minus − → STOP 7 GND, 0 V DC. |
| RX 4 COM | → INPUT 8 COMMON. |
| RX 5 NC | → INPUT 11 ING1 / PHOTO. |
| RX 3 NO | Bruges ikke til sikkerhedsfunktionen PHOTO. |
| Strømforbrug | Et EPM-par bruger maks. ca. 55 mA. Styringens udgang har en samlet maks. belastning på 100 mA; to sådanne par kræver en anden strømforsyningsløsning. |
Montér fotocellerne over for hinanden, og kontrollér, at de er justeret ind. Ved flere par skal du vurdere gensidig interferens og det samlede strømforbrug. Den synkronisering af EPM, som er beskrevet for AC-forsyning, fungerer ikke automatisk ved DC-forsyning fra DPRO500. En eventuel separat strømforsyning til fotoceller og sikkerhedskredsløb skal projekteres af en tekniker.
Signallampe og statusindikator

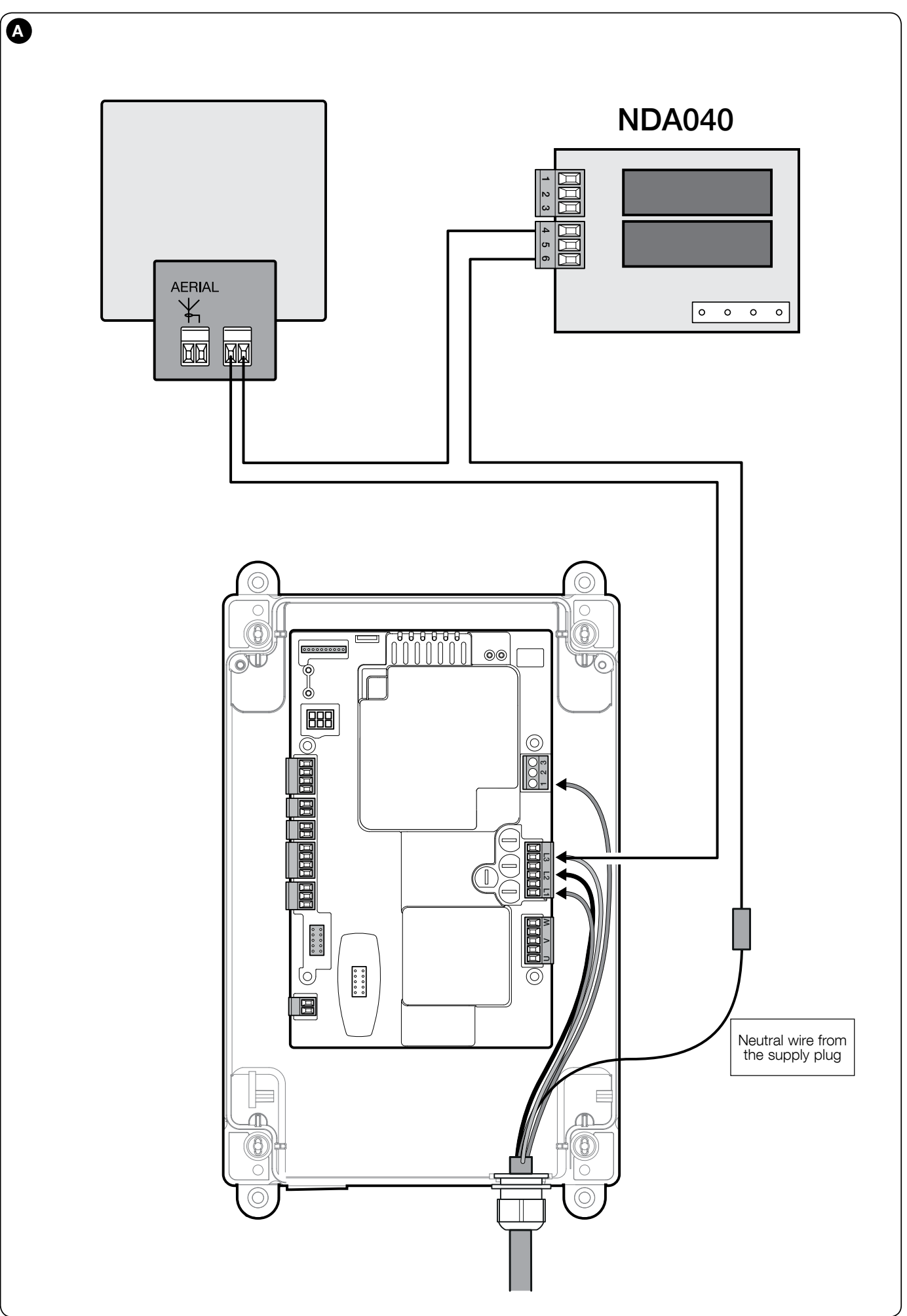

Til en ekstern signallampe bruger DPRO500 udvidelseskortet NDA040. Dets relæudgange er potentialfrie; de leverer ikke selv strøm til signallampen. Teknikeren indstiller funktionen via OVIEW. Til 230 V AC NICE ELAC er tilslutningen vist i det oprindelige diagram nedenfor, inklusive lederen N fra nettilførslen. ELAC må ikke tilsluttes 400 V mellem faserne.
Diagrammet viser signallampen og dens antenne funktionelt. Den aktuelle ELAC-model har egne klemmer som beskrevet i dens vejledning. Mærkningen AERIAL er antennen; signallampens strømforsyning skal tilsluttes FLASH. Ved AC-forsyning er der ingen DC-polaritet +/−.

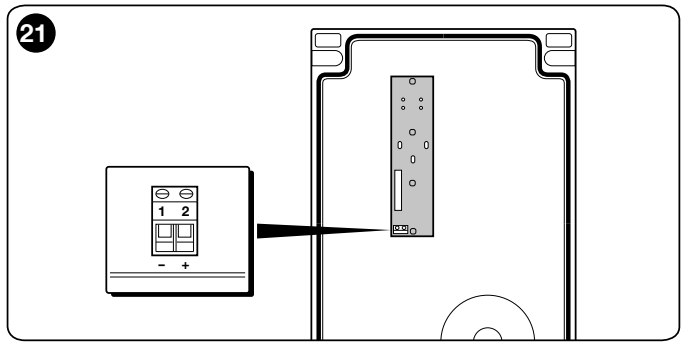

Den separate statusindikator på knapkortet har klemme 1 minus − og 2 plus +, 24 V DC, maks. 5 W og en ledningslængde på højst 2 m. Denne udgang er ikke kortslutningsbeskyttet og kan ikke erstatte strømforsyningen til signallampen eller fotocellerne.
Første opstart og indlæring af TUB4000
Indstil beslagene til de mekaniske endestopkontakter før indlæring, og kontrollér bremsen, gearenes fastlåsning og sikkerhedsudstyret. Start med alle fire DIP-kontakter på OFF. Kørebanen skal være fri. Ved en lang skydeport kontrollerer teknikeren også tidsgrænsen for bevægelsen; den oprindelige indstilling 60 s er muligvis ikke tilstrækkelig til hele kørslen og justeres via OVIEW.
- Kontrollér efter tilslutning af strømmen den grønne LED L2 OK, som skal blinke regelmæssigt cirka én gang i sekundet. Den røde SAFETY skal lyse konstant. Kontrollér også fotocellernes status. Sluk for strømmen, og afhjælp fejlen, hvis status er forkert.
- Indstil følgende for at registrere sikkerhedsindgangen: DIP 1 ON. Den grønne LED blinker hurtigt, og den røde er slukket. Hold STOP nede i ca. 3 s, indtil den røde LED lyser konstant, og slip derefter knappen.
- Fortsæt straks med indlæring af positionerne uden afbrydelse. Indstil DIP 1 på OFF; de øvrige DIP-kontakter skal forblive på OFF. Hold Open nede, indtil porten er helt åben og standset ved åbningsendestoppet. Hold derefter Close nede, indtil porten er helt lukket og standset ved lukkeendestoppet.
- Hvis Open bevæger porten i den modsatte retning, skal du straks standse den og afbryde strømmen. Teknikeren bytter motorlederne V og W i henhold til diagrammet og kontrollerer igen bevægelsesretningen samt endestopkontakternes korrekte funktion.
- Ved tre røde blink efterfulgt af en pause skal du bekræfte fejlen med STOP-knappen. Ret derefter den ombyttede tilslutning af åbnings- og lukkeendestoppet, mens strømmen er afbrudt, og gentag registreringen. Ni blink angiver en fejl under indlæring af positionerne; når årsagen er afhjulpet, skal du ifølge vejledningen slette styringens hukommelse og gentage registreringen af både sikkerhedsanordningen og positionerne.
- Gentag afprøvninger af bevægelse, efterløb, sikkerhedskant, fotoceller og STOP. Aktivér den valgte halvautomatiske eller automatiske driftstilstand først efter en vellykket kontrol.
Indlæring af sikkerhedsanordninger og positioner udføres i umiddelbar forlængelse af hinanden. Hvis processen afbrydes, skal registreringen gentages. Forveksl ikke LED'en SAFETY sikkerhedskæde med rød diagnosticerings-LED L1 WARNING.
Driftstilstande for DPRO500
| DIP 1 / 2 / 3 / 4 | Tilstand |
|---|---|
| OFF / OFF / OFF / OFF | Dødmandsbetjening: Bevægelse, mens den tilhørende betjening holdes inde. |
| ON / vilkårlig / OFF / OFF | Registrering af enheder og positioner efter den ovenstående fremgangsmåde. |
| OFF / OFF / OFF / ON | Industriel tilstand: halvautomatisk åbning og lukning med dødmandsbetjening; efter indlæring af positionerne. |
| OFF / OFF / ON / OFF | Halvautomatisk tilstand; efter indlæring af positionerne. |
| OFF / OFF / ON / ON | Automatisk tilstand med justerbar pause; efter indlæring af positionerne. |
DIP 2 ændrer encoderens retning. Brug den ikke til at korrigere forkert motorretning på TUB4000 med mekaniske afbrydere. Hvis tilstandene indstilles via OVIEW, kræver vejledningen, at DIP-kontakterne står på OFF.
Indstilling af pausen før automatisk lukning
- Når positionerne er indlært korrekt, skal DIP 3 og 4 sættes på ON.
- Giv kommando til fuld åbning. Mål den ønskede pause fra det tidspunkt, hvor den åbne position nås.
- Når pausen er gået, gives kommando til lukning; styringen gemmer tiden.
- Hvis tiden skal ændres, sættes DIP 3 og 4 på OFF og derefter igen på ON, og fremgangsmåden gentages. Hvis DIP 4 sættes på OFF, slettes den gemte pause.
Avancerede indstillinger, funktionen for ING1-indgangen, tidsgrænse og relæudgange kan administreres via IBT4N og OVIEW. Tilslut og frakobl grænsefladen, når strømforsyningen er slukket.
Fjernbetjening til TUB4000
Kortet har et stik SM til SMXI-, SMXIS- og OXI-modtagere eller en tilsvarende kompatibel type. NICE OXIBD vælges sammen med kompatible fjernbetjeninger i henhold til radioprotokollen. Sæt kun modtageren i, når strømforsyningen er afbrudt; fjernbetjeningernes koder gemmes i dens hukommelse.
| Modtagerens udgang i grundtilstand | DPRO500-kommando |
|---|---|
| 1 | Trin for trin |
| 2 | Delvis åbning; fabriksindstillet til halvt åben, kan ændres |
| 3 | Åbning |
| 4 | Lukning |
På OXIBD tilsluttes den eksterne antenne direkte til modtagerens klemmer i henhold til dens vejledning; den ældre antennetegning på grundkortet gælder ikke automatisk for denne. Følg den konkrete modtagers anvisninger for parring og sletning. En nulstilling af DPRO500 erstatter ikke administrationen af fjernbetjeninger i modtageren.
Tilbehør til TUB4000
| Komponent | Valg |
|---|---|
| Fotoceller | NICE EPM med NC-relækontakt; overhold DC-polariteten og udgangens strømforbrug på 100 mA. |
| Blinklampe | NICE ELAC 230 V AC via NDA040 og et passende strømforsynet relækredsløb i henhold til diagrammet. |
| Sikkerhedskant | Resistiv 8k2 eller OSE afhængigt af DPRO500-sikkerhedskantens indgang. |
| Radiomodtager | NICE OXIBD eller en anden tilsvarende understøttet SM-modtager; vælg også kompatible fjernbetjeninger. |
| Programmering | NICE IBT4N + OVIEW til indstilling og diagnosticering. |
| Styring | NICE DPRO500 med boks som separat serviceartikel. Udvidelsesmodulet PIU fra den ældre A500 er ikke en erstatning for NDA040. |
To modstående skydeporte
Hvert portblad kræver sin egen motor, styring og endestopafbrydere. Forbindelse af to DPRO500-enheder har et særskilt diagram i vejledningen; Open-tilstanden indstilles via OVIEW som en ejerforeningstilstand. Aktivering af sikkerhedskanten, det røde STOP og den termiske beskyttelse i dette diagram påvirker kun det pågældende portblad. Den samlede beskyttelse af begge portblade skal projekteres af en tekniker.
DPRO500-diagnostik
Tæl gruppen af blink mellem pauserne, og skeln mellem LED-farverne. Grøn L2 OK angiver driftstilstanden, mens rød L1 WARNING angiver en fejl. LED'en SAFETY lyser konstant, når sikkerhedskæden er sluttet; hvis den er slukket, kontrolleres ALT, STOP på dækslet, den termiske beskyttelse og frikoblingen.
| Grøn L2 | Betydning |
|---|---|
| Regelmæssigt blink ca. 1 gang/sek. | Normal drift af styringen efter startsignalet. |
| 2 blink | Fotocellen er aktiveret, eller tilladelse til passage mangler; kontroller, om der er en forhindring, og om fotocellerne er justeret. |
| 4 blink | STOP eller ALT er aktiveret; find årsagen. |
| 6 blink | Begrænsning af antal manøvrer. |
| 9 blink | Automatikken er blokeret; frigøres med den relevante kommando, når årsagen er undersøgt. |
| Rød L1 | Betydning og fremgangsmåde |
|---|---|
| 2 blink | Fejl ved sikkerhedstesten; kontroller sikkerhedskanten, og gentag registreringen af den. |
| 3 blink | Ved TUB4000 med mekaniske afbrydere bekræftes fejlen med STOP-knappen; med strømmen afbrudt korrigeres den ombyttede tilslutning for åbning/lukning. Fejlen må ikke korrigeres via encoderens DIP 2. |
| 4 blink | Sikkerheds-endestopafbryderen er passeret; efter sikker frakobling føres porten manuelt tilbage til en mellemposition, indstillingen kontrolleres, og gearet sikres. Derefter genoptager teknikeren driften med STOP-knappen. |
| 5 blink | Fejl i den interne hukommelse; kræver faglig kontrol. Hvis fejlen fortsætter, nulstilles styringen og indstilles på ny, eller kortet serviceres. |
| 6 blink | Kontaktorfejl; kontroller strømkredsen og styringen. |
| 7 / 8 blink | Kommunikationsfejl / encoderfejl. TUB4000 bruger mekaniske afbrydere; kontroller den valgte konfiguration og styringen. |
| 9 blink | Fejl ved indlæring af positioner; afhjælp årsagen, slet styreenhedens hukommelse og gentag indlæringen af sikkerhedsudstyret og positionerne. |
| 10 blink | Bevægelsestiden er overskredet; kontrollér forhindringer, kørselsvej og tidsgrænsen i OVIEW. |
Efter tilslutning af strøm betyder hurtige blink fra både L1 og L2 i 5 s, at hukommelsen er tom. Når positionerne er indlært, blinker den grønne LED hurtigt i 2 s; ét langsomt rødt blink bekræfter 8k2, to blink bekræfter OSE. Skiftevis hurtige røde og grønne blink signalerer en firmwareopdatering; fire blink samtidig betyder, at opdateringen afventes.
Fuld sletning af indstillinger
En tekniker udfører kun nulstillingen efter diagnosticering. Sletter styreenhedens indlærte data og gendanner standardindstillingerne. Sæt DIP 1–4 til ON, og hold STOP nede i ca. 3 s, indtil både den røde og den grønne LED lyser konstant. Slip STOP, og sæt alle DIP-kontakter på OFF, når nulstillingen er udført. Derefter skal sikkerhedsudstyret og positionerne indlæres igen, driftstilstanden indstilles, og sikkerhedstestene udføres.
Sikkerhed, test og vedligeholdelse
Før overdragelsen afprøver teknikeren gentagne gange åbning, lukning, stop, endestop, alle fotoceller, sikkerhedskanter og nødstop. Kontrollér efterløbet og sikkerheden langs hele kørselsvejen; hvis beskyttelsen bygger på begrænsning af slagkraften, skal den relevante måling også udføres. Indstilling af trimmeren eller tilslutning af en fotocelle alene erstatter ikke en test af hele porten.
Følg serviceplanen fra montøren afhængigt af brugens omfang. Kontrollér fastgørelser, korrosion, tandhjul og tandstang, mekanisk bremse, endestop, kabler, låger og alt sikkerhedsudstyr. Efter vedligeholdelsen udføres en funktions- og sikkerhedstest.
Når strømmen er afbrudt, kan brugeren fjerne blade og sten fra kørselsvejen og forsigtigt rengøre tilgængelige overflader og fotocellernes optik med en let fugtig klud. Hvis porten støjer usædvanligt, kører ujævnt eller er defekt, skal den tages ud af drift, og service kontaktes. Sikkerhedsindgange må ikke kortsluttes. Opbevar fjernbetjeninger utilgængeligt for børn, og gå først ind i gennemkørslen, når porten er helt åben og standset. En åben gangdør i portbladet skal blokere motoren.
Tekniske specifikationer for TUB4000
| Model | NICE TUB4000 |
|---|---|
| Styreenhed | DPRO500, indbygget |
| Strømforsyning | 3~ 400 V AC ±10 %, 50 Hz |
| Maks. effektforbrug | 580 W |
| Mærkestrøm | 1,6 A |
| Nominelt drejningsmoment | 65 Nm |
| Maksimalt drejningsmoment | 216 Nm |
| Hastighed ved nominelt drejningsmoment | 0,16 m/s (ca. 9,5 m/min) |
| Maks. portvægt/-længde | 4 000 kg / 30 m; egnethed afhænger af driftsforholdene |
| Antal cyklusser | Ifølge længdetabellen |
| Tandhjul | Z = 18; modul 6; tanddeling 18,8 mm |
| Kapslingsklasse | IP54 |
| Isolationsklasse | I; beskyttelsesjord er påkrævet |
| Driftstemperatur | −20 til +55 °C |
| Monteringsmål | Måltegning i mm: højde 580, bredde 480, motordybde 230, dybde til tandhjul 305 |
| Vægt | 60 kg |
De tekniske værdier gælder ved en omgivelsestemperatur på 20 °C ±5 °C. Ved valg af reservedele og styreenhed skal den præcise model og udførelse fra typeskiltet oplyses.
Hjælp til valg og komplettering af sættet
Kontakt os med oplysninger om portens længde og vægt, antal cyklusser pr. time og dag, tilgængelig strømforsyning samt et foto af den monterede styreenhed. Vi hjælper med at vælge tandstang, modtager og sikkerhedstilbehør.
