Sæt til fremstilling af en selvbærende skydeport med ekstra kort udhæng Intelligate IG350
NYHED| Produktets tilgængelighed: | inden for 7 dage | Vi afsender normalt varen inden for 7 dage. |
|---|
inden for 7 dage
28.912,04 kr. inkl. moms
| Vægt |
|---|
| 60 kg |
Beskrivelse af produktet Sæt til fremstilling af en selvbærende skydeport med ekstra kort udhæng Intelligate IG350
Har du begrænset plads på grunden til udhænget på en klassisk selvbærende skydeport? Intelligate-systemet er udviklet til netop situationer, hvor pladsen ved siden af portåbningen er for begrænset til at bruge et standardudhæng på porten. >>Montagevejledning til download>>.
Med Intelligate IG350-systemet er et udhæng på kun 40 cm tilstrækkeligt i forhold til portens frie bredde. En klassisk selvbærende port ville ved en portåbning på 4 meter kræve et udhæng på cirka 1,5 til 2 meter. Med Intelligate-systemet sparer du mere end en meter plads.
| Sættet indeholder: | IG350-sæt | |||
|---|---|---|---|---|
 |
1 × | Komplet INTELLIGATE 350-vognsystem til MGD C-profil | IG350 | |
 |
1× | Aluminium C-profil MGD 5400mm | MGD1-LS | |
 |
1 × | Monteringsbeslag til portåbnere | MK-IG | |
 |
1 × | Indløbsstykke til MGD C-profil | MGD1-EDR | |
 |
1 × | Endekappe til MGD C-profil | MGD1-ED | |
 |
1 × | Nederste stop | NALS | |
 |
1 × | Øverste stop med ruller | NELGR-60 | |
| Montagevejledning | ||||

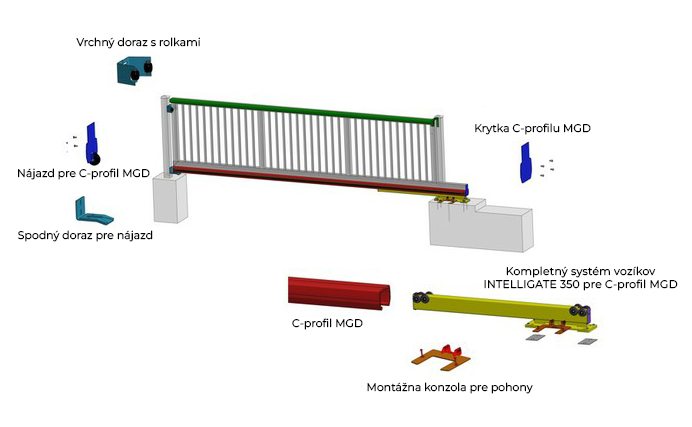

Komponenternes placering i konstruktionen:
Eksempel:
Hvis porten har en gennemkørselsbredde på 4000 mm, kræver det 4400 mm plads at åbne porten helt med Intelligate-systemet (4000 mm gennemkørsel/port + 400 mm portoverhæng).
Mål:
- GL: samlet længde
- DL: fri gennemkørselsbredde
- GP: bundpladens længde
- EL: bærebommens længde
- EL eff.: effektiv klemlængde
- H: køreskinnens overkant (=200 mm)
- Till. vægt: portens maksimale vægt inklusive skinne
- Till. vægt/m: maksimal vægt pr. m inklusive skinne (5 kg/m)
Bemærk:
- Køremekanismen skal fastgøres med fire ankre, hver med en holdekraft på mindst 25 kN.
- Denne holdekraft opnås med en indlimet M12-gevindstang, der spændes med et moment på 60 Nm.
- Før ankerne spændes, skal mellemrummet mellem bundpladen og fundamentet fyldes med grout.
