Svingbar vogn med justering, 8 nylonruller med monteringsplade
TOP| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
på lager
826,25 kr. inkl. moms
| A [mm] |
B [mm] |
C [mm] |
Hmin [mm] |
Hmax [mm] |
Vægt |
|---|---|---|---|---|---|
| 80 | 80 | 5 | 85 | 105 | 8,30 kg |
På lager
731,38 kr. inkl. moms
| A [mm] |
B [mm] |
C [mm] |
Hmin [mm] |
Hmax [mm] |
Vægt |
|---|---|---|---|---|---|
| 70 | 70 | 4 | 90 | 110 | 8,30 kg |

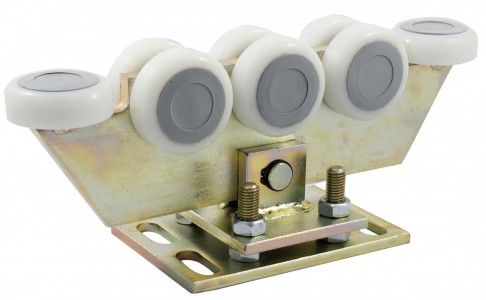

Beskrivelse af produktet Svingbar vogn med justering, 8 nylonruller med monteringsplade
Justerbar vippevogn til skydeporte. Velegnet til porte med en fri passagebredde på 5 m til 7,5 m. Den kan også bruges til porte med en fri passagebredde på op til 5 m, som vejer over 600 kg. Vognen leveres med monteringsplade inkluderet i prisen.
- Variant V-07-1 passer til C-profil 80x80x5 mm FE og C-profil 80x80x5 mm ZN samt C-profil 76x76x3 mm INOX
- Variant V-07-3 passer til C-profil 70x70x4 mm FE og C-profil 70x70x4 mm ZN samt C-profil 83x79x11 mm AL
Muligheden for at justere vognen giver dig mulighed for at finjustere portens hældning og dermed sikre, at den kører jævnt (også i forhold til terrænet eller hældningen i indkørslen).
Vognens vippefunktion sørger for, at portens vægt/tryk fordeles jævnt på alle vognens lejeruller under hele portens bevægelse.
Mulighed for at købe vogne til en fordelagtig pris i Sæt med komponenter til fremstilling af en selvbærende port eller Komponentsæt med NICE-drev.Alle prisfordelagtige sæt til selvbærende porte.
Monteringspladens mål:
| A[mm] | B[mm] | C[mm] | D[mm] | Vognens samlede længde inklusive lejer[mm] |
|---|---|---|---|---|
| 180 | 120 | 72 | 140 | 375 |
 |
||||
Forankring af støttevogne til selvbærende porte:
Støttevognene kan forankres:
- på gevindstænger som støbes direkte ind i fundamentet
- på gevindstænger der limes fast med kemisk anker i et allerede hærdet betonfundament
- på slåankre i et allerede hærdet betonfundament
Hullerne i monteringspladerne har en mindste bredde på 17 mm, og forankres med M16. Alle metoderne er relevante; vælg den, du har bedst erfaring med.

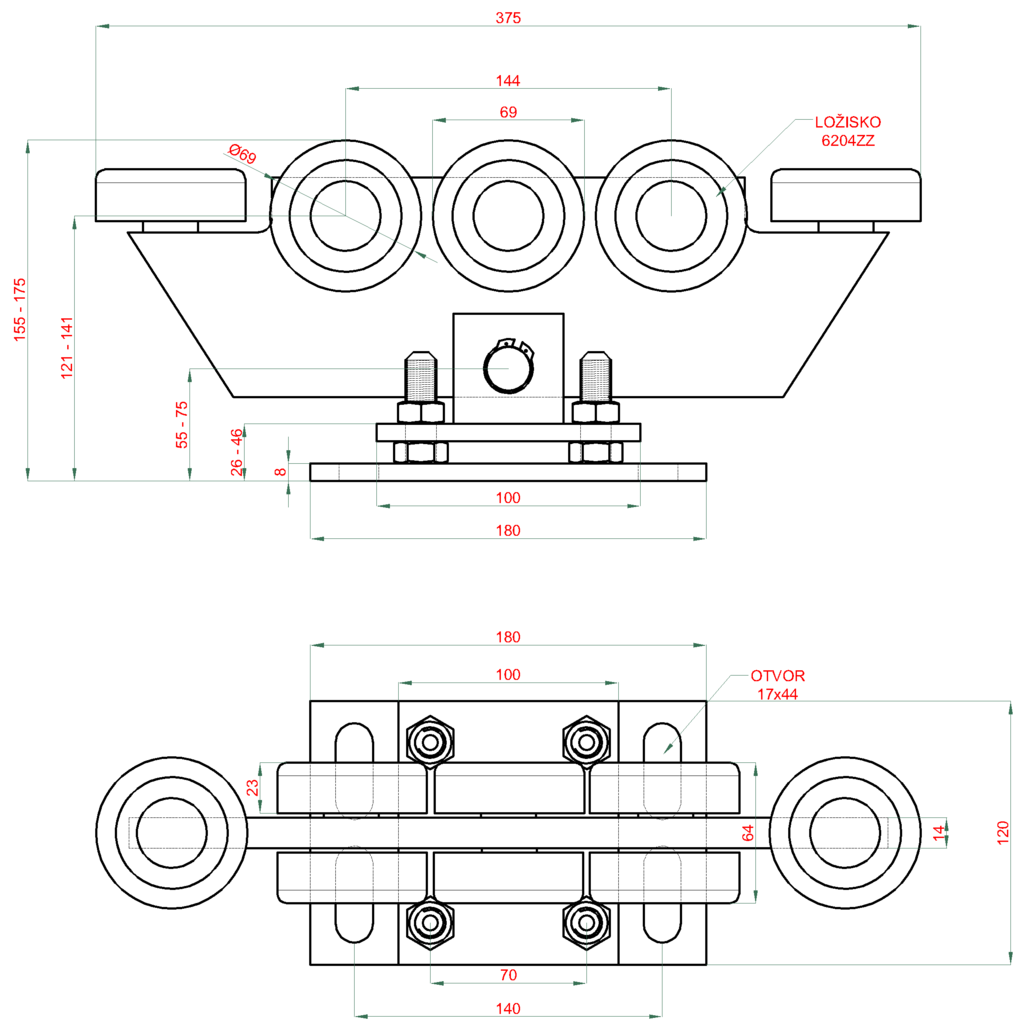

Tegning af vogn 80×80×5:

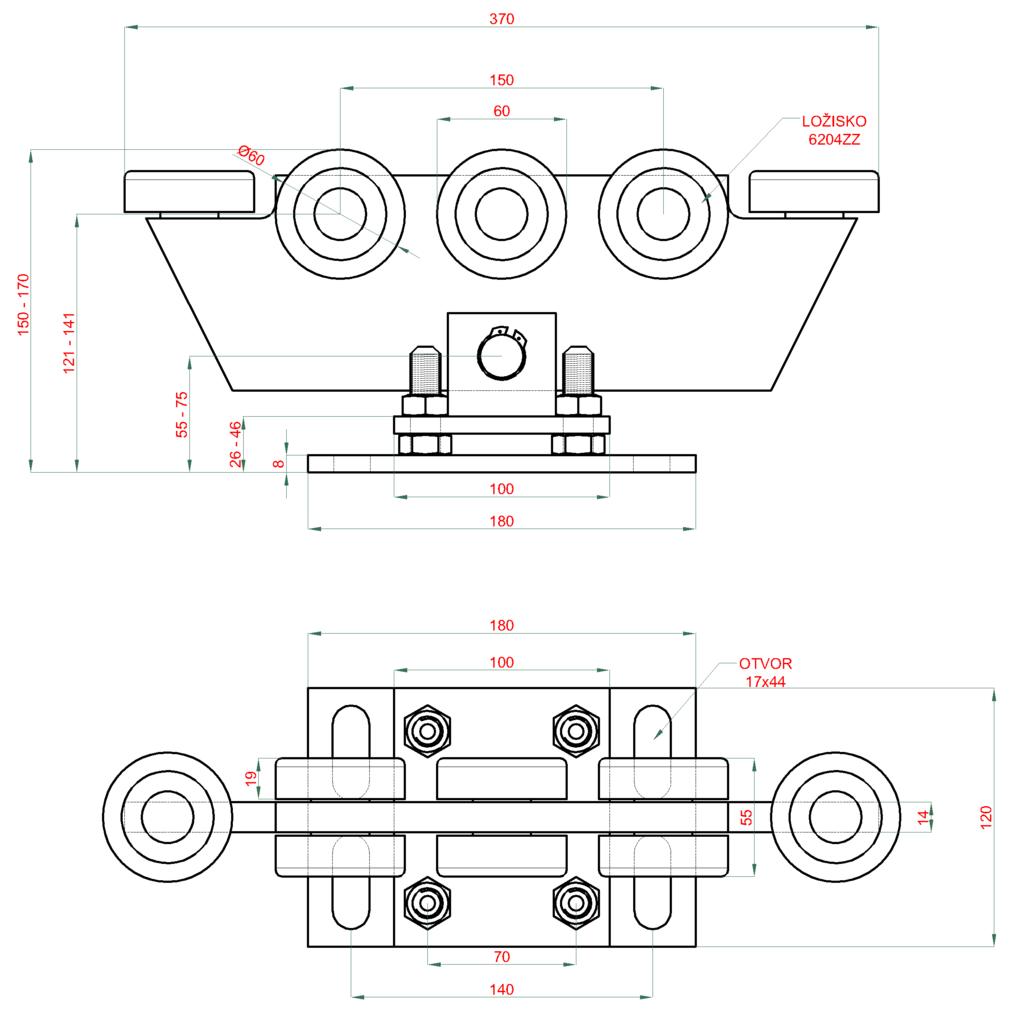

Tegning af vogn 70×70×4:
360°:
