Tilslutning af fotoceller til NICE Road-motoren

Drevet NICE Road bruger teknologien med klassisk kredsløbsføring, så de i princippet er kompatible med alle relæfotoceller med 24 V strømforsyning. Road-drev er ikke kompatible med fotoceller med BlueBus-teknologi.

Fotoceller leveres altid som et par: sender TX + modtager RX. Fotoceller inddeles i tre typer:

Derudover er der:

Afbryd strømmen til drevet, før du tilslutter fotocellerne. Hvis du ikke tilslutter fotoceller, skal du lave en jumper mellem klemme 1 og 5 på styreenheden.

Tilslutning af fotoceller med kabel

Fotocellen TX tilsluttes med et kabel på 2 × 0,5 mm2, og fotocellen RX tilsluttes med et kabel på 4 × 0,5 mm2. I teorien kan du lave en jumper i selve fotocellen og også tilslutte fotocellen RX med et trelederkabel.

Road-drev blev tidligere leveret med forskellige styreenheder:

RBA0 RBA4 RBA4/A RBA4R10


Ud over andre ændringer blev polariteten for fotocellernes strømforsyning vendt mellem styreenhederne RBA4 og RBA4/A ; det betyder, at

  • hvis du tilslutter fotoceller til styreenheden RBA4R10 og RBA4/A,
    bruger du det nye diagram,
  • Hvis du tilslutter fotoceller til styreenheden RBA4 og RBA0,
    bruger du det gamle diagram.

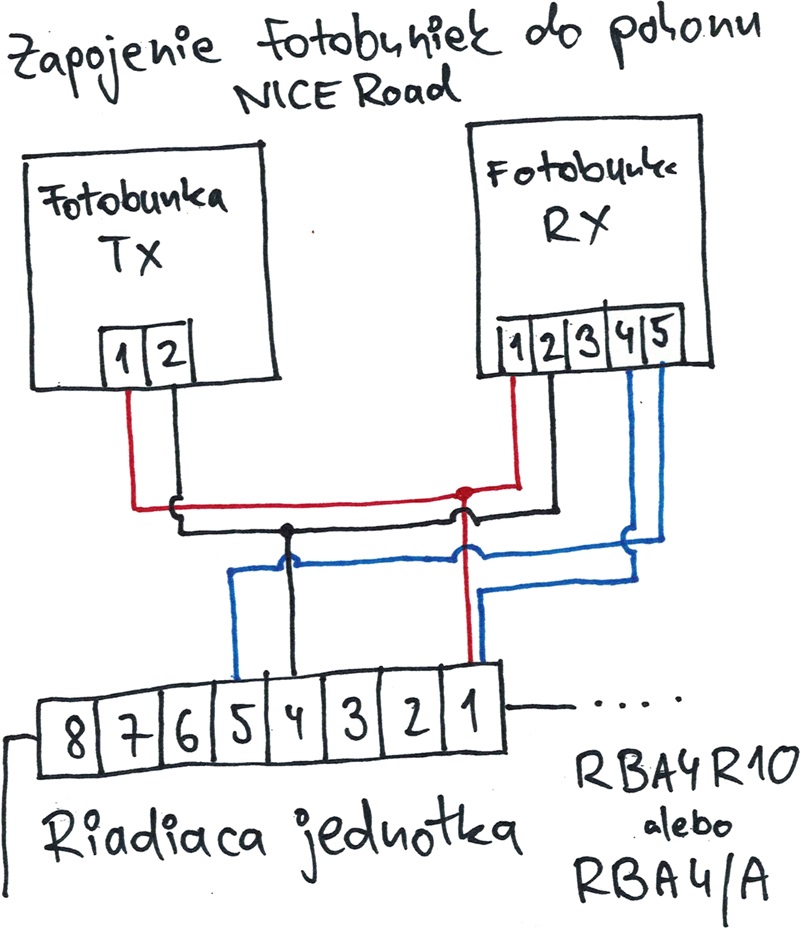

Nyt tilslutningsdiagram for fotoceller til styreenhederne RBA4R10 og RBA4/A

I teorien kan du i stedet for at føre en ledning fra klemme 4 på fotocellen RX til klemme 1 på styreenheden lave en jumper mellem klemme 1 og 4 i selve fotocellen og dermed nøjes med et trelederkabel.



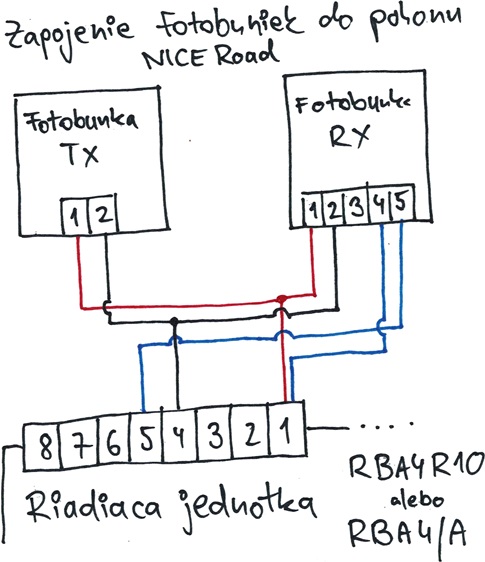

Tilslutning af fotoceller til NICE Road-drev med RBA4R10 og RBA4/A

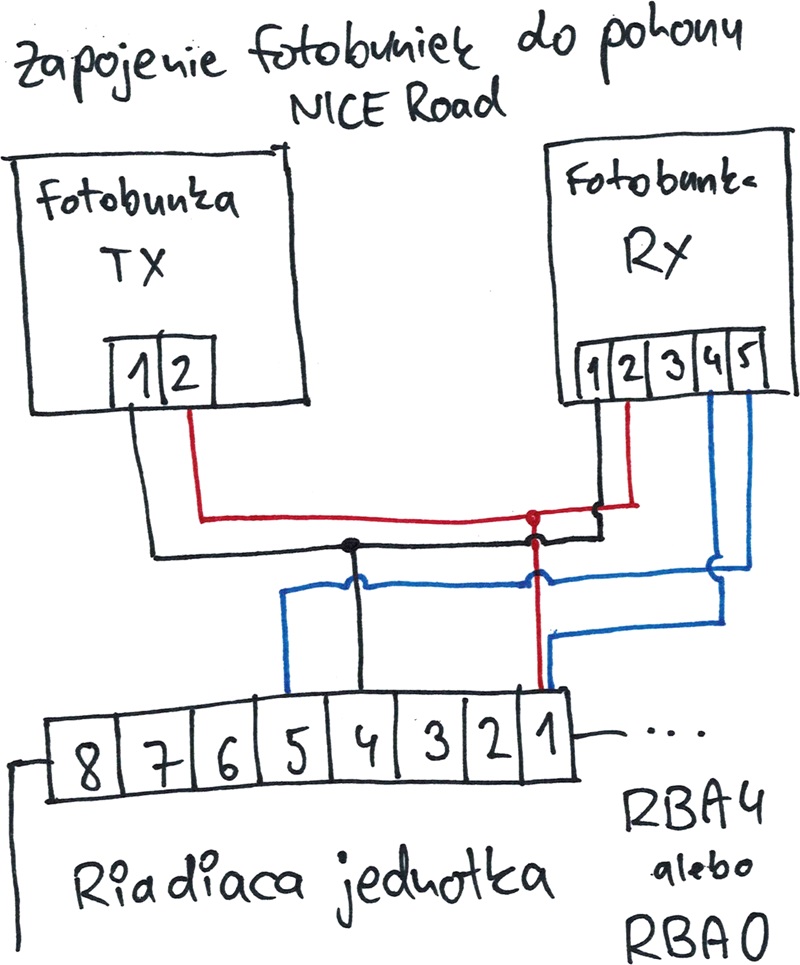

Gammelt tilslutningsdiagram for fotoceller til styreenhederne RBA4 og RBA0

I teorien kan du i stedet for at føre en ledning fra klemme 4 på fotocellen RX til klemme 1 på styreenheden lave en jumper mellem klemme 2 og 4 i selve fotocellen og dermed nøjes med et trelederkabel.

Tilslutning af fotoceller til NICE Road-drev med RBA4 og RBA0

Tilslutning af fotoceller, én med kabel og én trådløs

Det drejer sig i princippet kun om fotocellerne NICE FT210. Den ene fotocelle tilsluttes med et firelederkabel, den anden bruger batteri.

Fotocellerne NICE FT210 tilsluttes NICE Road-drevet på følgende måde:

  1. Afbryd strømmen til drevet
  2. Indstil jumperne på fotocellen TX således:
    • Jumper J1 – trukket ud (hvis afstanden mellem fotocellerne er over 7 m, skal du sætte den i)
    • Jumper J2 – trukket ud
    • Jumper J3 – trukket ud
  3. Indstil jumperne på fotocellen RX således:
    • Jumper J1 – trukket ud
    • Jumper J2 – sat i
  4. Tilslut ledningerne således (fotocellens klemmer er nummereret oppefra og ned):
    • Fra Road-drevet, fra klemme nr. 1 (+24V) til fotocellen RX, til klemme nr. 10 (+24V)
    • Fra Road-drevet, fra klemme nr. 4 (-0V) til fotocellen RX, til klemme nr. 9 (-0V)
    • Fra Road-drevet, fra klemme nr. 5 (PHOTO) til fotocellen RX, til klemme nr. 1 (PHOTO)
    • Fra Road-drevet, fra klemme nr. 1 (+24V) til fotocellen RX, til klemme nr. 2 (COM)
  5. Tilslut strømmen til drevet igen

LED'erne på fotocellen RX bør lyse (fra venstre mod højre):

  • LED 1 – grøn, bør lyse
  • LED 2 – rød, bør ikke lyse
  • LED 3 – gul, bør ikke lyse
  • LED 4 – rød; jo langsommere den blinker, desto bedre er synkroniseringen, eller også vises en diagnostiksekvens

Tilslutning af fotocelle med reflektor

Det drejer sig om den eneste model, NICE EPMOR. Fotocellen, som indeholder både sender TX og modtager RX, tilsluttes; på den anden side af passagen er der kun en reflektor. Fremgangsmåde for tilslutning:

  1. Afbryd strømmen til drevet.
  2. Se billede 2 på side 2 i vejledningen https://fortamigo.dk/data/manualy-k-pohonom/fortamigo.dk-NICE-EPMOR.pdf Der er tre jumpere: J1, J2 og J3. Indstil dem således:
    1. Hvis portens passagebredde er over 4 m, skal du fjerne jumper J1; hvis den er mindre, skal den blive siddende.
    2. Indstil jumper J2 til position NC, dvs. den skal sidde på de to øverste ben, mens det nederste ben skal være frit.
    3. Lad jumper J3 sidde, dvs. fototesten er slået fra.
  3. Tilslut ledningerne på følgende måde:
    1. Fra styreenhedens klemme 1 til fotocellens klemme 3
    2. Fra styreenhedens klemme 4 til fotocellens klemme 4
    3. Fra styreenhedens klemme 1 til fotocellens klemme 6
    4. Fra styreenhedens klemme 5 til fotocellens klemme 5
  4. Tilslut strømmen til drevet; så bør det fungere.

Tilslutning af flere par fotoceller

Hvis du har brug for at tilslutte flere par fotoceller til NICE Road-drevet, skal de dele strømforsyning, og sikkerhedskredsløbene skal tilsluttes i serie. Det betyder, at du lukker sikkerhedskredsløbet mellem klemme 1 og 5 på styreenheden ved at føre en ledning fra styreenhedens klemme 1 til klemme 4 på den første fotocelle RX, derfra fra klemme 5 på samme fotocelle til klemme 4 på den anden fotocelle RX og derfra fra klemme 5 til klemme 5 på styreenheden.

Hvis lysstrålen afbrydes mellem et hvilket som helst par, afbrydes sikkerhedskredsløbet dermed også, og porten standser og begynder at åbne.

Tilslutning af fotoceller til beskyttelse af området, hvor porten skydes til side

Hvis du af en eller anden grund har brug for at tilslutte fotoceller på siden, hvor porten skydes til side, ved NICE Road-drevet, kan de tilsluttes STOP-indgangen, dvs. indgangene 3-4. Funktionen vil derefter være sådan, at når du går ind i fotocellernes stråle, stopper porten og kører et lille stykke tilbage. Den bliver stående og kan ikke bevæges, før du igen er fri af fotocellernes stråle. Når STOP-indgangen er tilsluttet på ny måde, skal drevet nulstilles og indlæres igen.

Du kan sagtens kombinere det sådan, at du har et par fotoceller i passagen, som kun er aktive under lukning, og et andet par uden for passagen i området, hvor porten åbner, som stopper porten, hvis strålen afbrydes.
