Tilslutning af fotoceller til NICE Robus- eller Run-drev
Robus/Run-drev bruger BlueBUS-teknologi og er derfor kun kompatible med fotoceller, der understøtter denne teknologi.
Fotoceller leveres altid som et par: sender TX + modtager RX. Fotoceller findes i tre typer:
- Begge fotoceller er med kabel (både sender TX og modtager RX). De mest anvendte modeller er EPMB og EPSB, efterfulgt af EPLB og F210B samt den gamle, nu udgåede MOFB.
- Den ene fotocelle er med kabel, den anden er trådløs og batteridrevet. Model FT210B.
- Begge fotoceller er trådløse. Model EPMOW i kombination med enheden IBW.
Før du tilslutter fotocellerne, skal du afbryde strømmen til drevet. Når tilslutningen er udført, genetableres strømforsyningen, og de tilsluttede enheder registreres ved at holde knapperne OPEN+STOP/SET nede, indtil LED'erne L1+L2 begynder at blinke. Slip derefter knapperne. Når tilslutningen er udført, genetableres strømforsyningen, og de tilsluttede enheder registreres ved at holde knapperne OPEN+STOP/SET nede, indtil LED'erne L1+L2 begynder at blinke. Slip derefter knapperne.
Hele BlueBUS-systemet tilsluttes med tolederkabler, hvor kablet bør være 2x0,5m2. Hvis du bruger netværkskabler (FTP, UTP, STP eller en anden form for parsnoet kabel) til tilslutningen, ligger tværsnittet for en enkelt leder normalt på 0,10 til 0,25 mm2. Vi anbefaler derfor, at du fordobler tilslutningen, dvs. bruger fire ledere i stedet for to – to og to. Ellers kan det ske, at du får klemt kablet, så fotocellen blinker, men stadig ikke fungerer korrekt.
Tilslutning af fotoceller med kabel
Fotocellerne tilsluttes parallelt til BlueBUS-indgangen med tolederkabler, og polariteten er ligegyldig. Du kan enten tilslutte begge fotoceller til styreenheden eller føre et tolederkabel fra styreenheden til den ene fotocelle og derfra et tolederkabel videre til den næste.

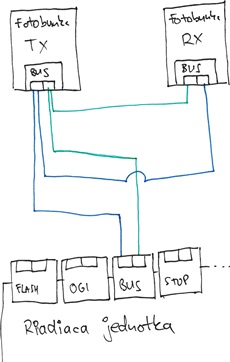

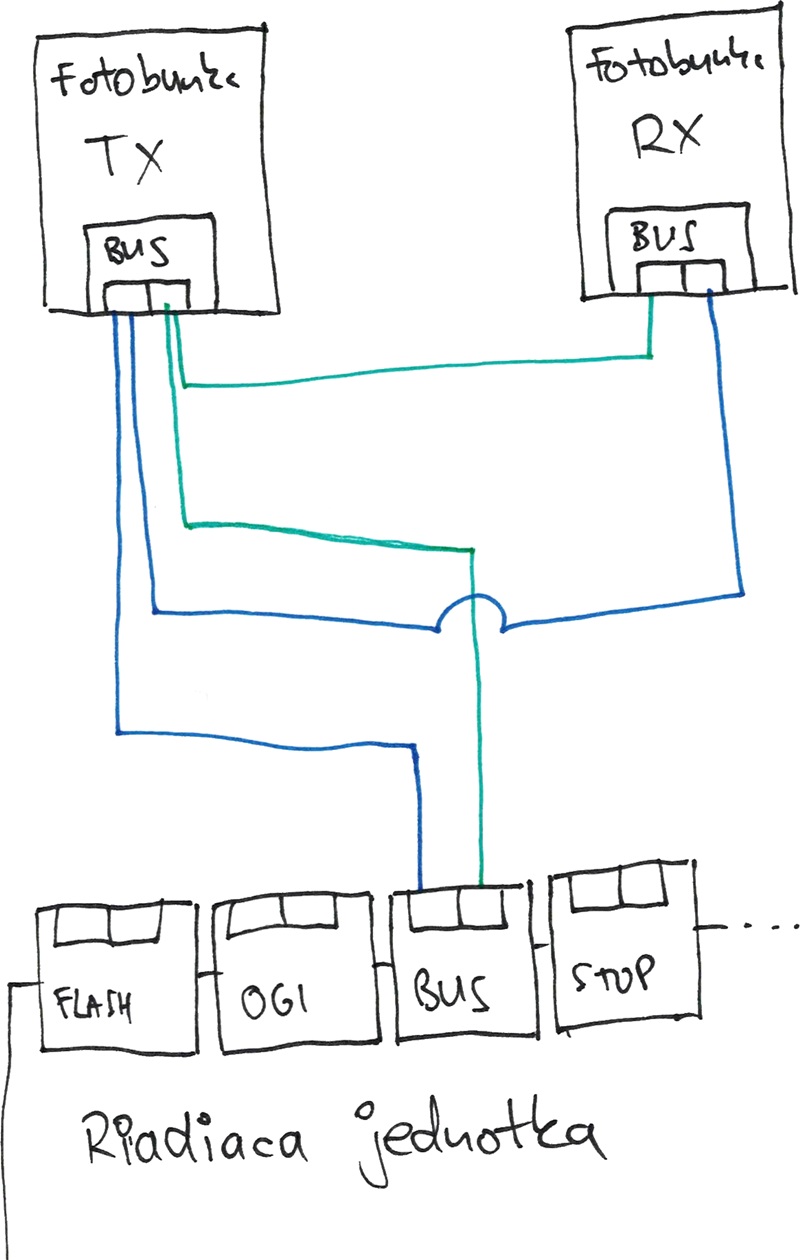

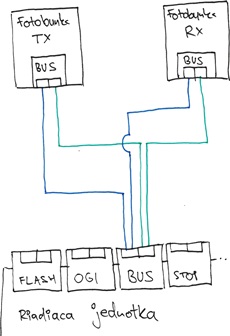

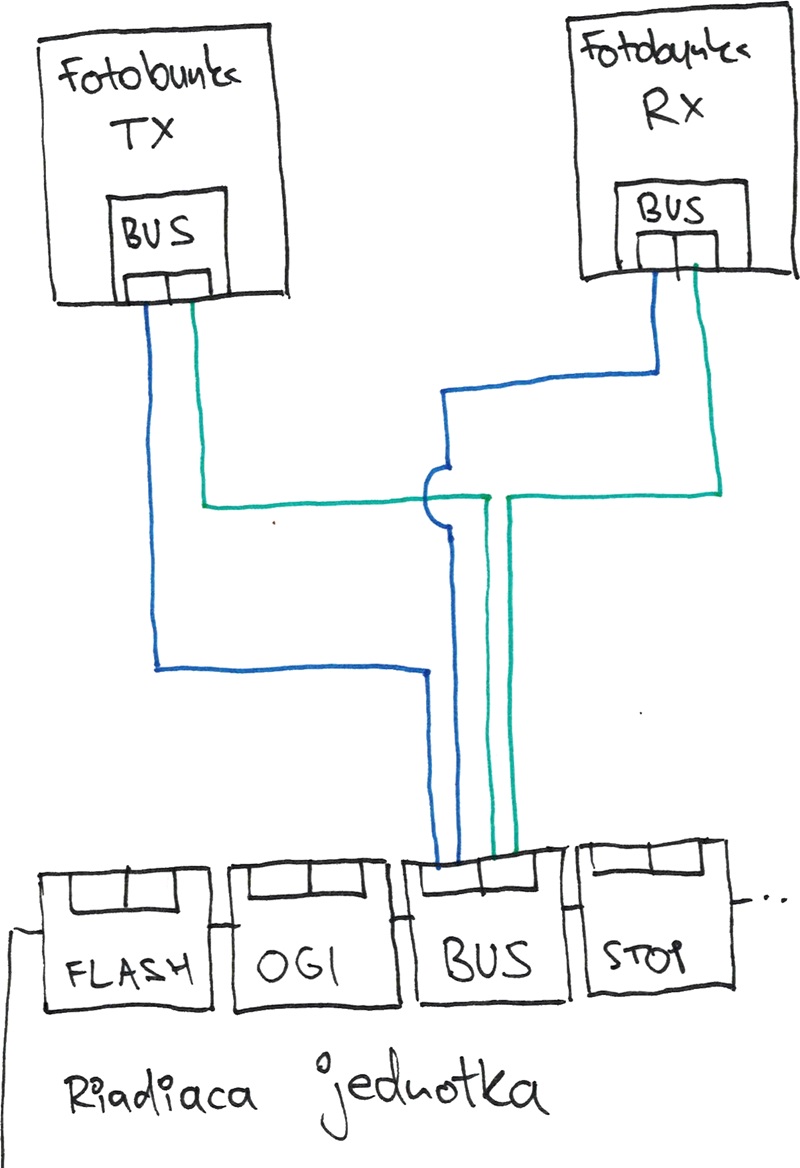

| Tilslutning af begge fotoceller til styreenheden | Tilslutning fra styreenheden til den ene fotocelle og derfra videre til den anden |
|---|---|
 |
 |
Tilslutning af fotoceller, den ene med kabel og den anden trådløs
I princippet drejer det sig kun om NICE FT210B-fotoceller. Den ene fotocelle tilsluttes med et tolederkabel fra BlueBUS-klemmen på styreenheden til BUS-klemmen (BlueBUS), mens den anden er batteridrevet.
Tilslutning af trådløse fotoceller
Sandheden er, at trådløse fotoceller ikke tilsluttes, da de er trådløse. Kun kommunikationsenheden IBW tilsluttes; fotocellerne kommunikerer trådløst med den. Fortsæt til Tilslutning og programmering af NICE IBW med NICE EPMOW-fotoceller.
