Tilslutning af fotoceller til NICE Robus RBS-drev
Robus RBS-motorerne anvender BlueBUS-teknologi og er derfor kompatible med fotoceller, der understøtter denne teknologi. Robus RBS understøtter desuden også klassiske fotoceller med relæ.
Fotoceller leveres altid parvis: sender TX + modtager RX. Fotoceller inddeles i tre typer:
- Begge fotoceller er kablede (sender TX og modtager RX). De mest anvendte modeller er EPMB og EPSB samt EPLB, F210B, eventuelt de ældre, udgåede MOFB.
- Den ene fotocelle er kablet, den anden er trådløs og batteridrevet. Model FT210B.
- Begge fotoceller er trådløse. Model EPMOW i kombination med enheden IBW.
Afbryd strømmen til motoren, inden fotocellerne tilsluttes. Når de er tilsluttet, skal strømmen slås til igen, og de tilsluttede enheder skal registreres ved at holde knapperne OPEN+STOP/SET nede, indtil LED'erne L1+L2 begynder at blinke. Slip derefter knapperne.
Fotoceller med BlueBUS
Hele BlueBUS-systemet tilsluttes med tolederkabler, og kablet bør være 2x0,5m2. Hvis du bruger netværkskabler (FTP, UTP, STP eller et andet snoet par) til tilslutningen, er tværsnittet af den enkelte leder normalt mellem 0,10 og 0,25 mm2. Vi anbefaler derfor at fordoble tilslutningen, dvs. at bruge fire ledere i stedet for to – to og to. Ellers kan det ske, at du tester kablet med en kontinuitetstester, så fotocellen blinker, men stadig ikke fungerer korrekt.
Tilslutning af kablede fotoceller
Fotocellerne tilsluttes parallelt til BlueBUS-indgangen med tolederkabler, og polariteten behøver ikke at blive taget i betragtning. Du kan enten tilslutte begge fotoceller til styreenheden eller trække et tolederkabel fra styreenheden til den ene fotocelle og derfra et tolederkabel videre til den næste.

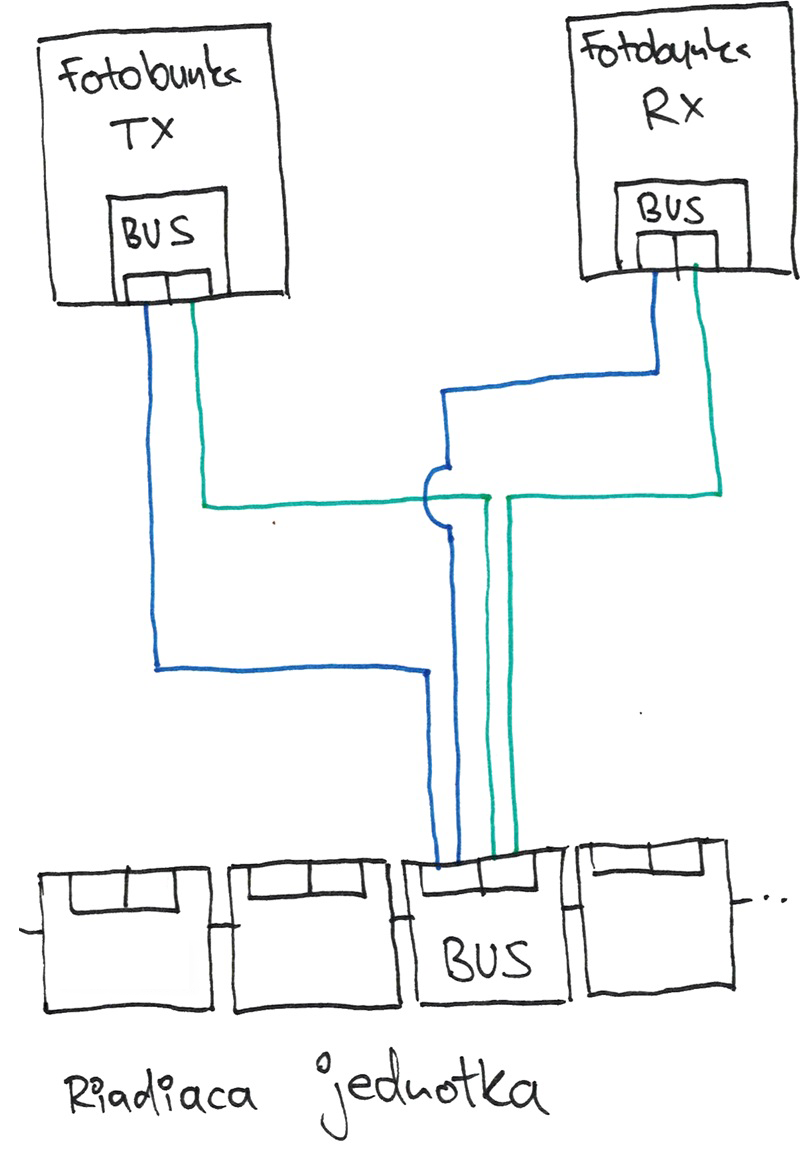

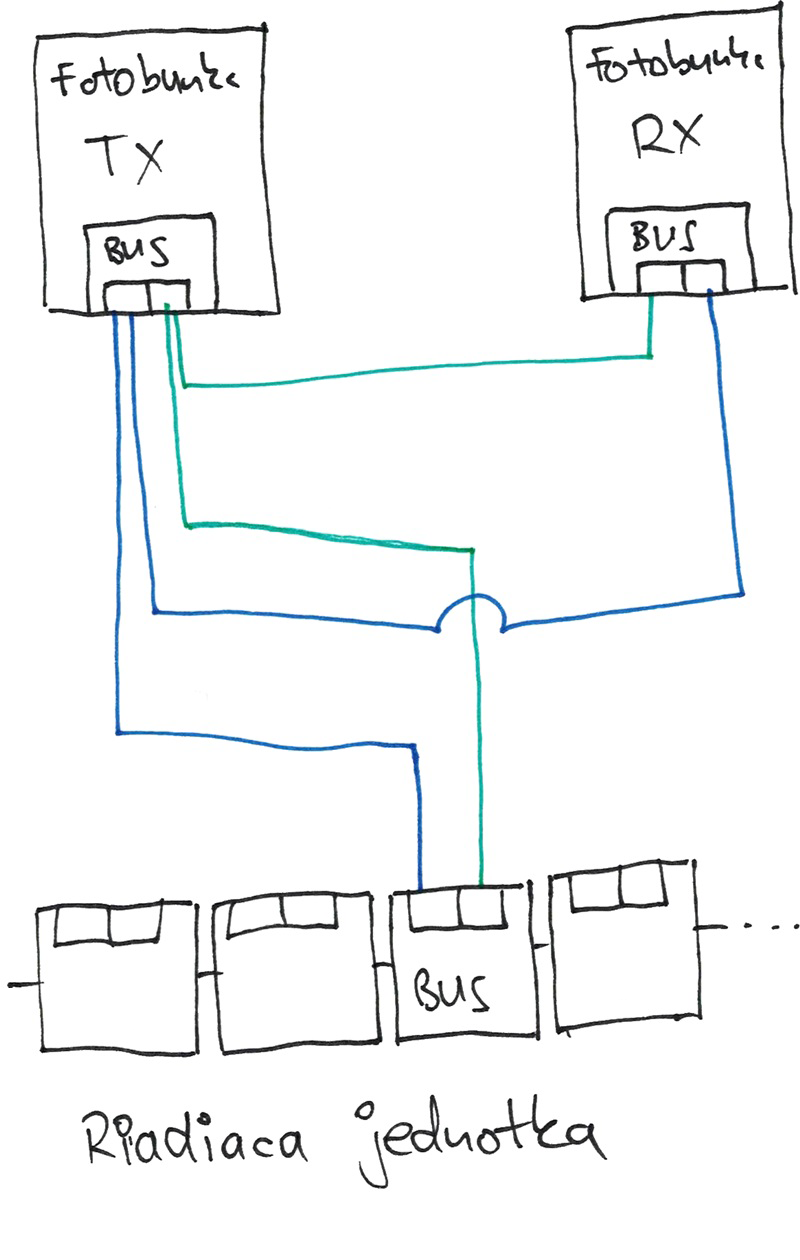

| Tilslutning af begge fotoceller til styreenheden | Tilslutning fra styreenheden til den ene og derfra til den anden |
|---|---|
 |
 |
Tilslutning af fotoceller, hvor den ene er kablet og den anden trådløs
Det drejer sig grundlæggende kun om NICE FT210B-fotoceller. Den ene fotocelle tilsluttes med et tolederkabel fra BlueBUS-klemmen på styreenheden til BUS-klemmen (BlueBUS), mens den anden er batteridrevet.
Tilslutning af trådløse fotoceller
Trådløse fotoceller skal ganske rigtigt ikke tilsluttes, da de er trådløse. Det er kun IBW-kommunikatoren, der skal tilsluttes; fotocellerne kommunikerer trådløst med den. Se fremgangsmåden for tilslutning på Tilslutning og programmering af NICE IBW-enheden med NICE EPMOW-fotoceller.
Fotoceller med relæ
NICE Robus RBS-motorer understøtter også klassisk kredsløbstilslutning og er derfor som udgangspunkt kompatible med alle relæfotoceller med 24 V strømforsyning.
Styreenheden har en FOTOTEST-funktion, der øger sikkerhedsanordningernes pålidelighed og dermed gør det muligt at opnå »kategori II« i henhold til standarden EN 13849-1 for styreenheden og sikkerhedsfotocellerne som samlet enhed.
Tilslutning af relæfotoceller med fototestfunktion
FOTOTEST-funktionen aktiveres ved at ændre konfigurationen via kompatible Wi-Fi-grænseflader og appen MyNice Pro.
Ved starten af hver manøvre kontrolleres de relevante sikkerhedsanordninger, og manøvren starter kun, hvis alt er i orden. Hvis testresultatet er negativt (fotocellen blændes af solen, kablerne er kortsluttet osv.), registreres en fejl, og manøvren udføres ikke.

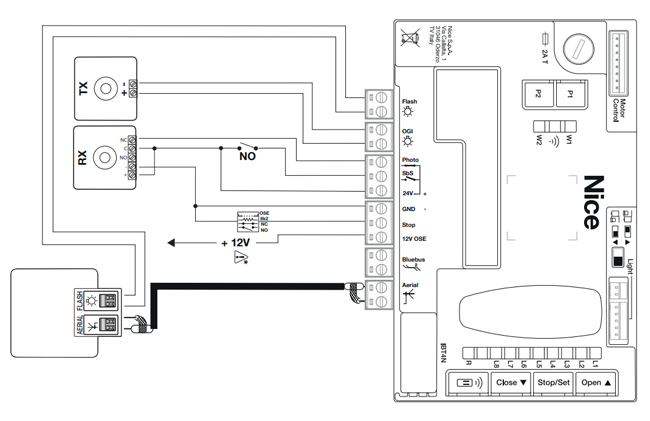

Tilslutningsdiagram for relæfotoceller med FOTOTEST-funktion:
Tilslutning af relæfotoceller uden fototestfunktion
Styreenheden har en dedikeret PHOTO-indgang, hvor fotocellernes normalt lukkede relækontakt kan tilsluttes. I modsætning til konfigurationen med »FOTOTEST« udføres manøvren efter kommandoen uden at kontrollere gyldigheden af signalet fra fotocellerne, men styreenheden reagerer stadig, hvis de udvendige fotoceller skifter tilstand.

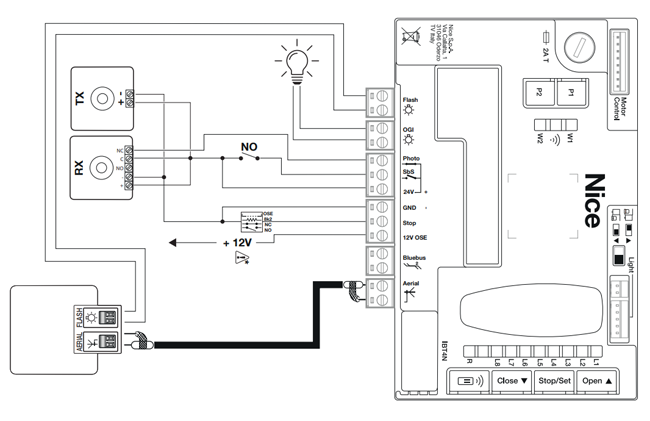

Tilslutningsdiagram med relæfotoceller uden FOTOTEST:
