Søjlefod med fast topplade
| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
på lager
33,89 kr. inkl. moms
| A [mm] |
H [mm] |
M [gevind] |
Nederste plade [mm×mm] |
Vægt |
|---|---|---|---|---|
| 80 | 100 | M16 | 80×80 | 0,52 kg |
på lager
35,59 kr. inkl. moms
| A [mm] |
H [mm] |
M [gevind] |
Nederste plade [mm×mm] |
Vægt |
|---|---|---|---|---|
| 80 | 160 | M16 | 80×80 | 0,60 kg |
på lager
46,16 kr. inkl. moms
| A [mm] |
H [mm] |
M [gevind] |
Nederste plade [mm×mm] |
Vægt |
|---|---|---|---|---|
| 80 | 200 | M20 | 110×110 | 0,98 kg |
på lager
66,32 kr. inkl. moms
| A [mm] |
H [mm] |
M [gevind] |
Nederste plade [mm×mm] |
Vægt |
|---|---|---|---|---|
| 80 | 200 | M24 | 110×110 | 1,18 kg |
på lager
83,45 kr. inkl. moms
| A [mm] |
H [mm] |
M [gevind] |
Nederste plade [mm×mm] |
Vægt |
|---|---|---|---|---|
| 80 | 250 | M24 | 110×110 | 1,32 kg |
på lager
63,29 kr. inkl. moms
| A [mm] |
H [mm] |
M [gevind] |
Nederste plade [mm×mm] |
Vægt |
|---|---|---|---|---|
| 110 | 200 | M24 | 110×110 | 1,36 kg |
på lager
71,55 kr. inkl. moms
| A [mm] |
H [mm] |
M [gevind] |
Nederste plade [mm×mm] |
Vægt |
|---|---|---|---|---|
| 110 | 250 | M24 | 110×110 | 1,50 kg |
på lager
94,38 kr. inkl. moms
| A [mm] |
H [mm] |
M [gevind] |
Nederste plade [mm×mm] |
Vægt |
|---|---|---|---|---|
| 110 | 330 | M24 | 110×110 | 1,73 kg |
på lager
183,54 kr. inkl. moms
| A [mm] |
H [mm] |
M [gevind] |
Nederste plade [mm×mm] |
Vægt |
|---|---|---|---|---|
| 110 | 250 | M27 | 160×160 | 2,74 kg |

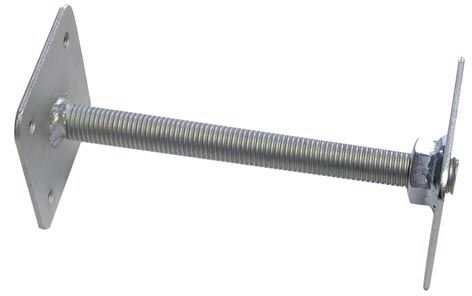

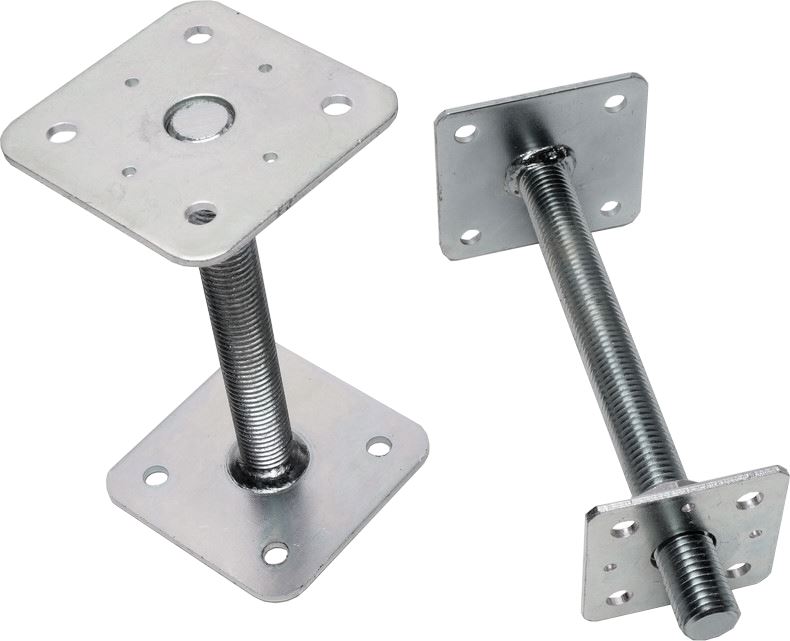

Beskrivelse af produktet Søjlefod med fast topplade
|
Statisk svejset todelt søjleforankringsfod med mulighed for højdejustering bruges til forankring af trykpåvirkede træstolper eller søjler til underlaget ved hjælp af stålankre eller skruer med en diameter på 10 mm.
Som fastgørelsesmateriale til montering af søjlen anvendes konvekse søm med en diameter på 4 mm eller skruer med en diameter på 10 mm. De tilgængelige diametre på gevindstænger er M16, M20, M24 og M27.
Søjlefoden er galvanisk forzinket. |
 |
Oversigt over målvarianter af søjleforankringsfødder med fast topplade
| Gevindstang | Højde | Topplade 80x80 | Topplade 110x110 | ||
|---|---|---|---|---|---|
| M16 | 100 | TK-81PP13 | — | — | — |
| 160 | TK-81PP15 | — | — | — | |
| M20 | 200 | — | TK-81PP11 | — | — |
| M24 | 200 | — | TK-81PP5 | TK-81PP1 | — |
| 250 | — | TK-81PP8 | TK-81PP2 | — | |
| 330 | — | — | TK-81PP3 | — | |
| M27 | 250 | — | — | — | TK-81PP17 |
| Bundplade 80x80 | Bundplade 110x110 | Bundplade 110x110 | Bundplade 160x160 | ||

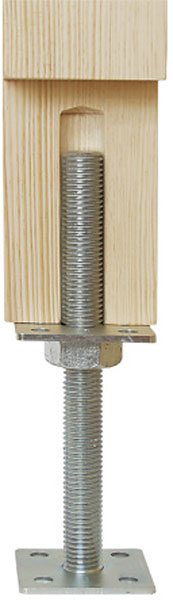

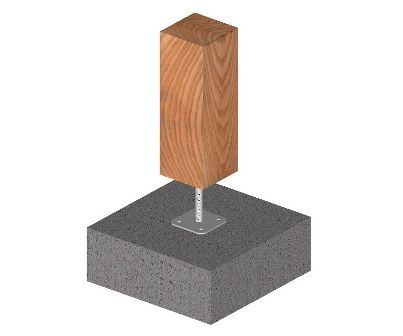

Eksempel på brug af søjlefod med fast topplade
Den er særdeles velegnet til montering på underlag, hvor forankringspunkterne ligger i forskellige højder. Anvendelsen af søjleforankringsfoden er især fordelagtig på steder, hvor det af æstetiske grunde ikke er hensigtsmæssigt at bruge U-formede forankringsfødder, eller L-formede forankringsfødder. Et alternativ kunne være en forsænket T-formet forankringsfod.

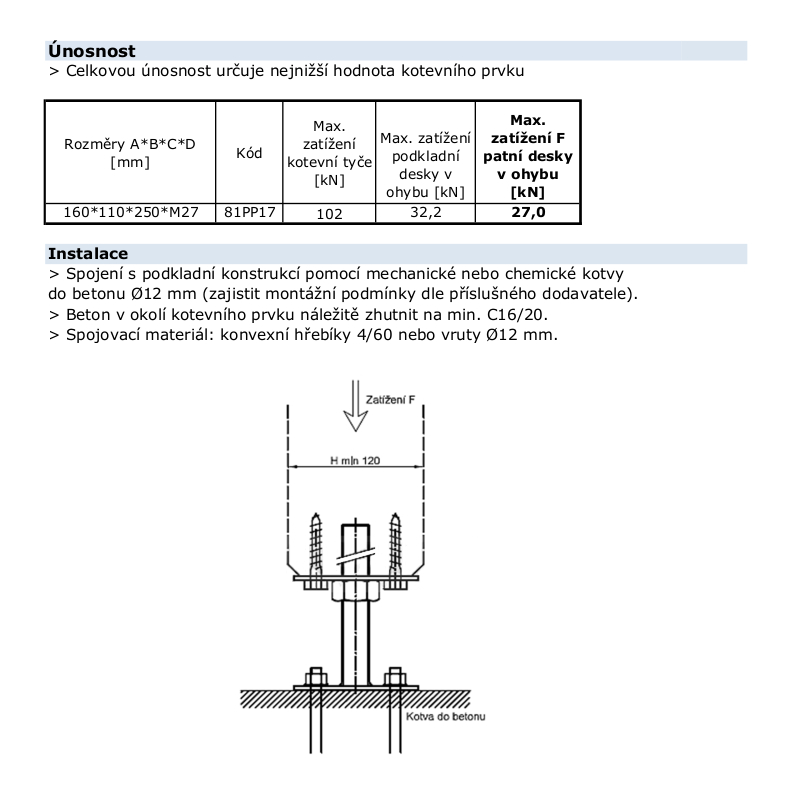

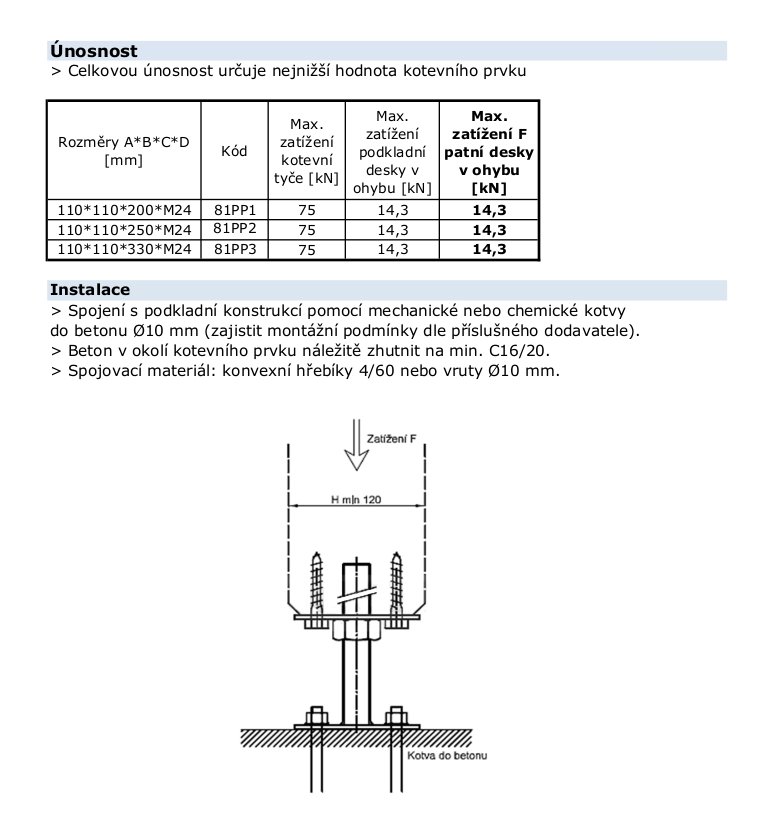

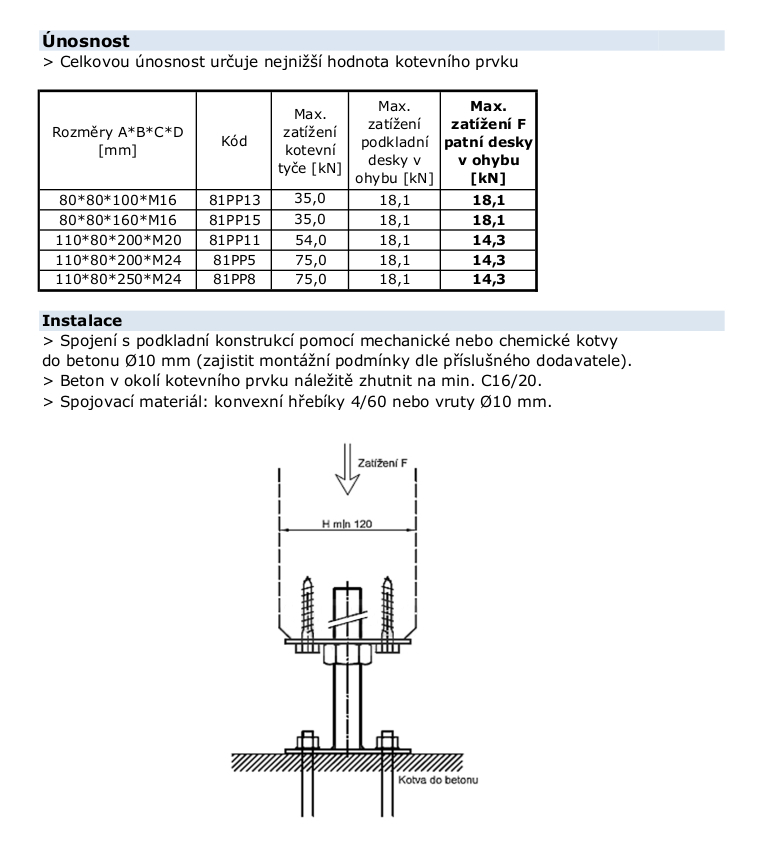

Bæreevne for søjlefod med fast topplade
Fodens bæreevne beregnes ud fra de enkelte pladers bæreevne. Gevindstangens bæreevne er væsentligt større end pladernes bæreevne og har derfor ingen indflydelse på fodens bæreevne.
Anbefalet fastgørelsesmateriale: konvekse søm 4x60mm, eller konstruktionsskruer til stolpen. Brug segmentankre i underlaget.
Forankringsfoden er beregnet til forankring af trykpåvirkede stolper og søjler til en vandret bærende konstruktion, så træelementet holdes på afstand.

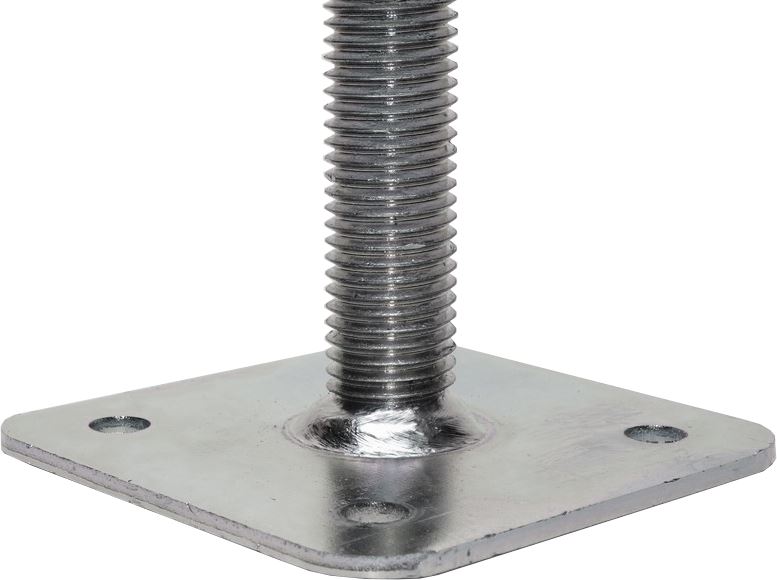

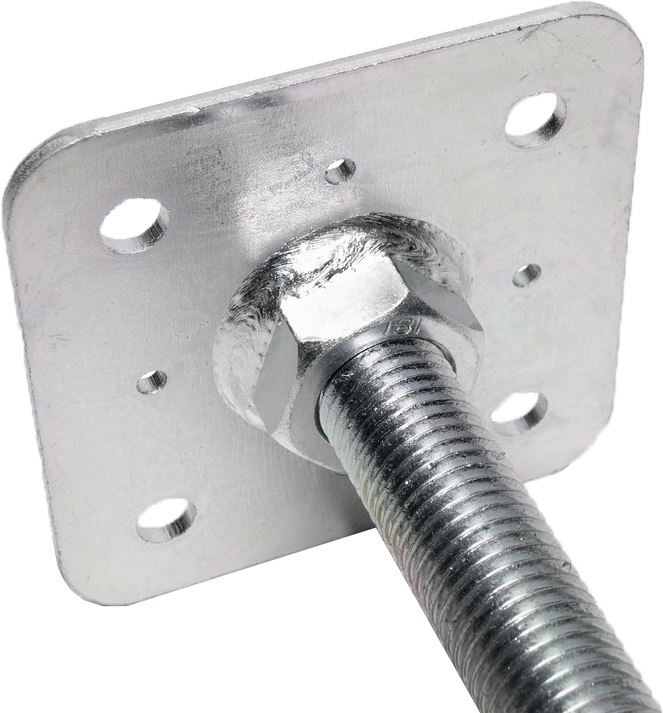

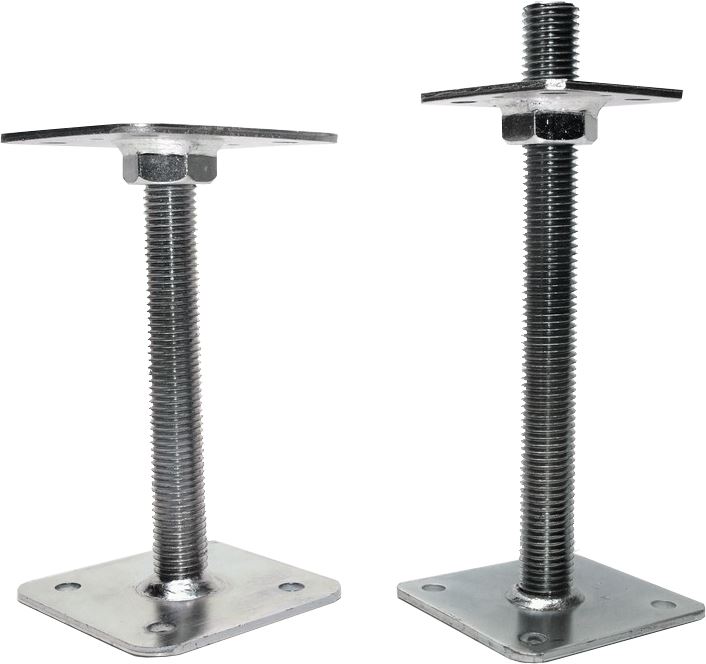

Billedgalleri med søjlefod med fast topplade
 |
 |
 |
 |
 |
