Søjlefod med løs topplade
| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
på lager
33,16 kr. inkl. moms
| A [mm] |
H [mm] |
M [gevind] |
Nederste plade [mm×mm] |
Vægt |
|---|---|---|---|---|
| 80 | 100 | M16 | 80×80 | 0,51 kg |
på lager
36,08 kr. inkl. moms
| A [mm] |
H [mm] |
M [gevind] |
Nederste plade [mm×mm] |
Vægt |
|---|---|---|---|---|
| 80 | 160 | M16 | 80×80 | 0,58 kg |
på lager
45,67 kr. inkl. moms
| A [mm] |
H [mm] |
M [gevind] |
Nederste plade [mm×mm] |
Vægt |
|---|---|---|---|---|
| 80 | 200 | M20 | 110×110 | 0,97 kg |
på lager
91,71 kr. inkl. moms
| A [mm] |
H [mm] |
M [gevind] |
Nederste plade [mm×mm] |
Vægt |
|---|---|---|---|---|
| 80 | 200 | M24 | 110×110 | 1,17 kg |
på lager
74,22 kr. inkl. moms
| A [mm] |
H [mm] |
M [gevind] |
Nederste plade [mm×mm] |
Vægt |
|---|---|---|---|---|
| 80 | 250 | M24 | 110×110 | 1,31 kg |
på lager
70,94 kr. inkl. moms
| A [mm] |
H [mm] |
M [gevind] |
Nederste plade [mm×mm] |
Vægt |
|---|---|---|---|---|
| 110 | 200 | M24 | 110×110 | 1,35 kg |
på lager
85,76 kr. inkl. moms
| A [mm] |
H [mm] |
M [gevind] |
Nederste plade [mm×mm] |
Vægt |
|---|---|---|---|---|
| 110 | 250 | M24 | 110×110 | 1,53 kg |

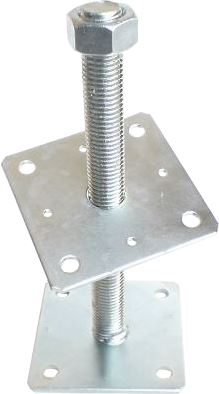

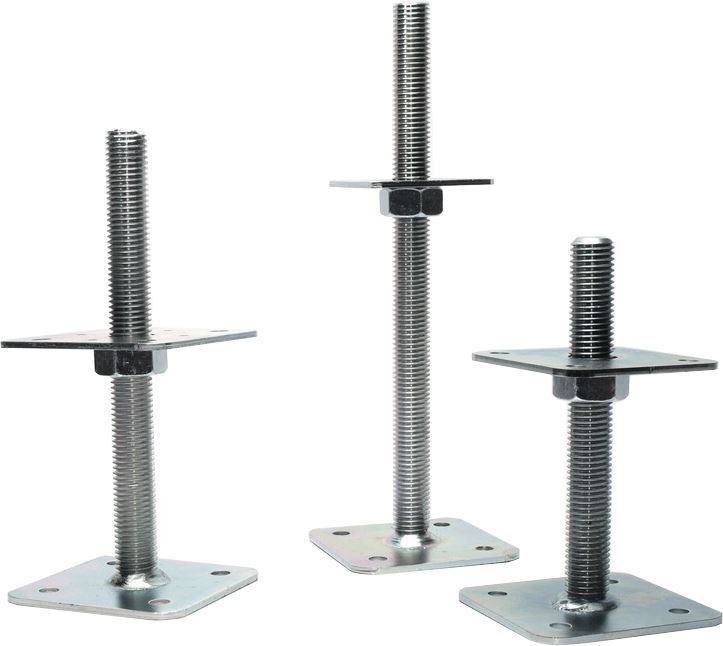

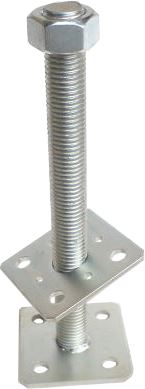

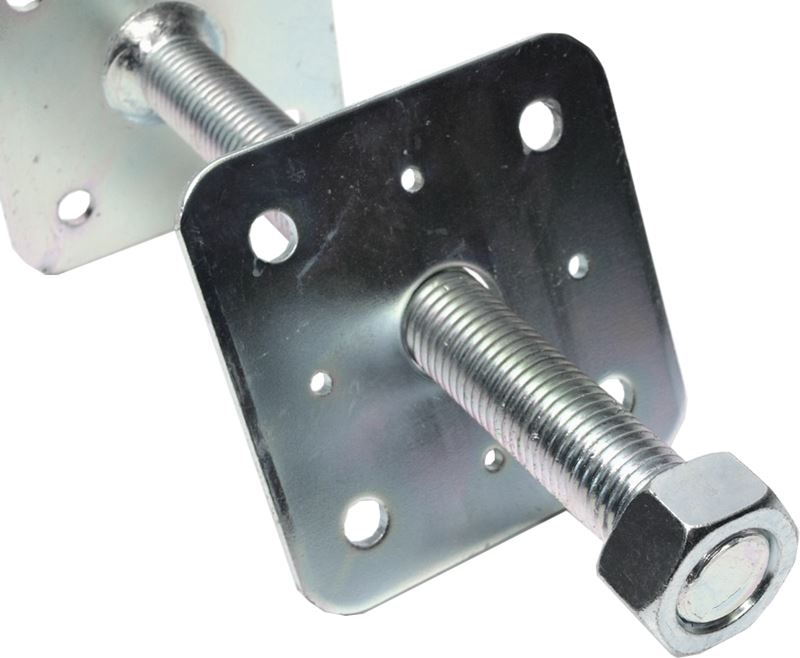

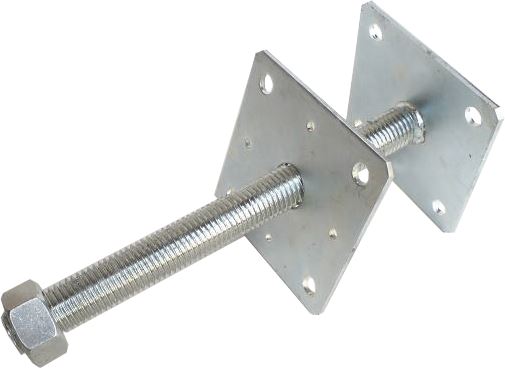

Beskrivelse af produktet Søjlefod med løs topplade
|
Statisk, svejset todelt søjleankerfod med mulighed for højdejustering anvendes til forankring af trykbelastede træsøjler eller piller til underlaget ved hjælp af ståldyblinger eller skruer med en diameter på 10 mm.
Som fastgørelsesmateriale til montering af søjlen anvendes konvekse søm med en diameter på 4 mm eller skruer med en diameter på 10 mm. De tilgængelige diametre på gevindstænger er M16, M20 og M24.
Søjlefoden er galvanisk forzinket. |
 |
Oversigt over dimensioner for ankersøjlefødder med løs topplade
| Gevindstang | Højde | Topplade 80x80 | Topplade 110x110 | |
|---|---|---|---|---|
| M16 | 100 | TK-81PP14 | — | — |
| 160 | TK-81PP16 | — | — | |
| M20 | 200 | — | TK-81PP12 | — |
| M24 | 200 | — | TK-81PP6 | TK-81PP7 |
| 250 | — | TK-81PP10 | TK-81PP9 | |
| Bundplade 80x80 | Bundplade 110x110 | |||
Eksempel på anvendelse af søjlefod med løs topplade

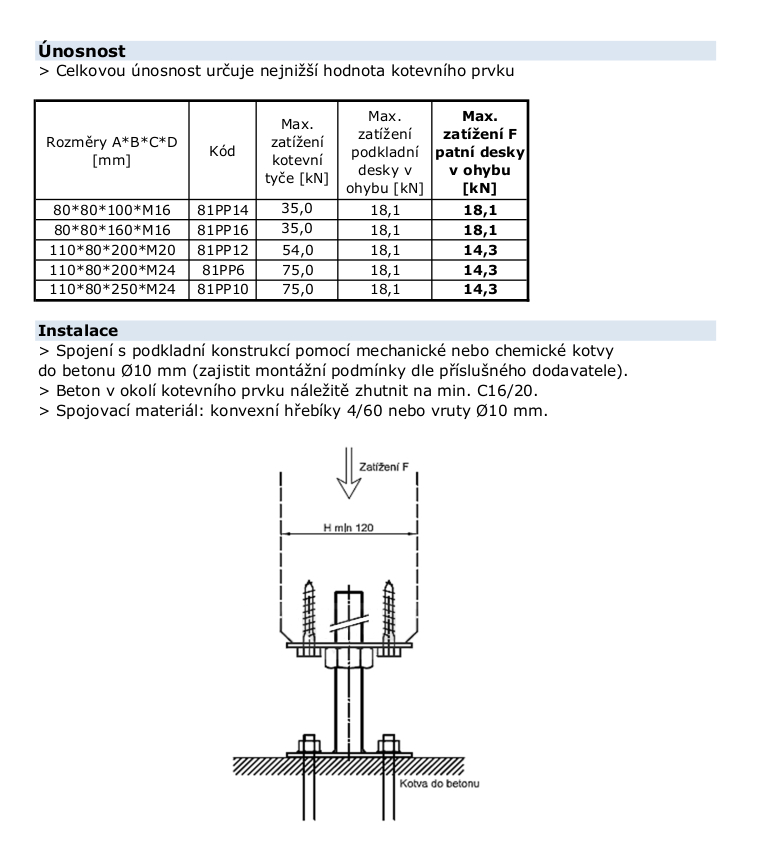

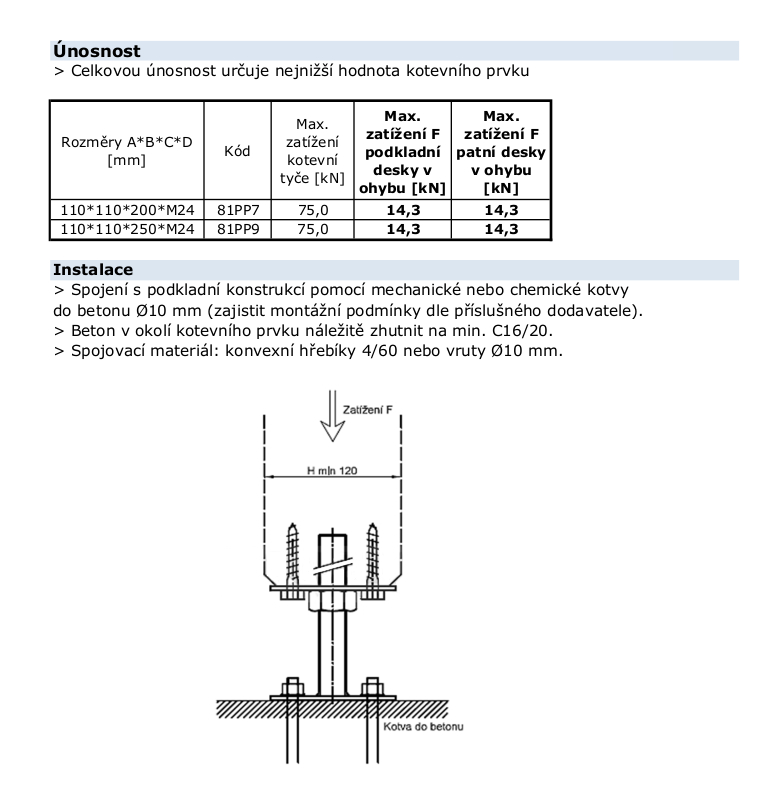

Bæreevne for søjlefod med løs topplade
Søjlefodens bæreevne beregnes ud fra de enkelte pladers bæreevne. Gevindstangens bæreevne er betydeligt højere end pladernes bæreevne og har derfor ingen indflydelse på søjlefodens bæreevne.
Anbefalet fastgørelsesmateriale: konvekse søm 4x60 mm, eller konstruktionsskruer til stolpen. Brug segmentankre i underlaget.
Ankerfoden er beregnet til forankring af trykbelastede stolper og piller til en vandret bærende konstruktion, hvor træelementet er hævet fra underlaget.
