Visning af portens position i SUPLA-appen
Det tokanals WiFi-modul Zamel SBW-02 gør det muligt både at styre 2 enheder og at vise, om porten har nået en af endestillingerne (åben/lukket). Først skal oplysningerne om portens status sendes til selve WiFi-modulet. Til dette formål bruges sensorindgangen IN1. Til den anden tilsluttede enhed er indgangen IN2 til rådighed.
INFORMATION OM PORTENS STATUS VIA STYRINGENHEDEN
Udvalgte modeller af styringenheder har udgange, der giver oplysninger om portens status. Producenten NICE betegner disse udgange som OGI (eventuelt S.C.A.). Fra fabrikken er udgangene programmeret til at vise portens position, men ved omprogrammering kan de også bruges til en anden funktion (f.eks. en elektrisk lås). Hvis du bruger OGI-terminalerne til en anden funktion, anbefaler vi, at du bruger den anden metode til visning af portens position, nemlig en magnetkontakt.

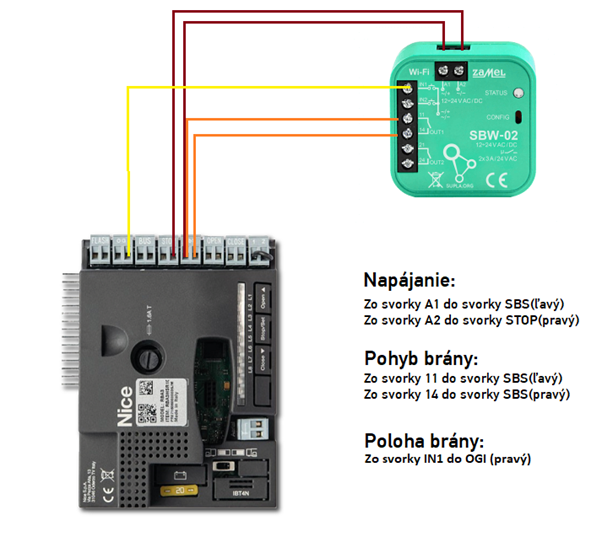

Eksempel på tilslutning af WiFi-modulet Zamel SBW-02 til styringenheden NICE RBA3R10 med forbindelse mellem terminalerne IN1 og OGI:
INFORMATION OM PORTENS STATUS VIA EN MAGNETKONTAKT
Hvis din styringenhed ikke har en terminal til information om portens status, eller hvis terminalen bruges til et andet formål, kan du bruge en magnetkontakt, som består af selve kontakten og en modpart. Magnetkontaktens funktion er enkel, og den har 2 positioner:
- position – magnetkontakten er i kontakt med modparten
- position – magnetkontakten er ikke i kontakt med modparten
For at indikeringen af portens status skal fungere korrekt, skal magnetkontakten og modparten placeres rigtigt. Magnetkontakten er forbundet til WiFi-modulet og monteres på en fast genstand ved porten (f.eks. en stolpe, en mur osv.). Magnetkontaktens modpart skal monteres på portens bevægelige del (portens ramme) i en position, hvor den er i kontakt med magnetkontakten, når porten er lukket (eventuelt åben), og hvor kontakten er brudt i den anden tilstand. Hver position svarer til en portstatus (lukket, åben).
Magnetkontakten skal forbindes til WiFi-modulet på følgende måde:
- kabel til terminal A1
- kabel til terminal IN1

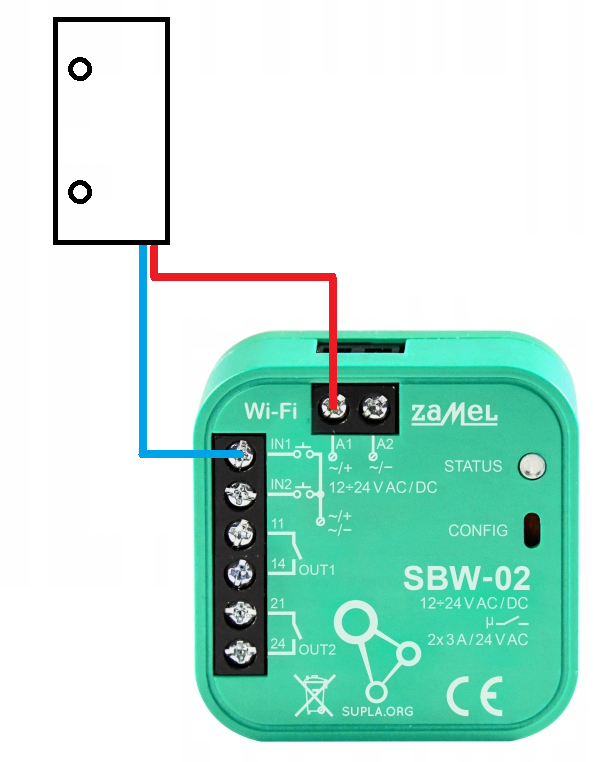

Tilslutning af magnetkontakten til WiFi-modulet Zamel SBW-02:
KORREKT INDSTILLING AF VISNINGEN AF PORTENS STATUS I SUPLA CLOUD
I appen vises portens status separat under betegnelsen Portåbningssensor. Det er dog muligt at forbinde sensoren til en styrekanal og vise portens status direkte på denne kanal. Log ind på https://cloud.supla.org/login og gå til WiFi-modulet ZAMEL SBW-02 under kategorien Min SUPLA. Nederst på skærmen kan du se enhedens kanaler, som svarer til WiFi-modulets indgange og udgange. De første 2 kanaler bruges til styring, og de øvrige kanaler fungerer som sensorer for portens status.

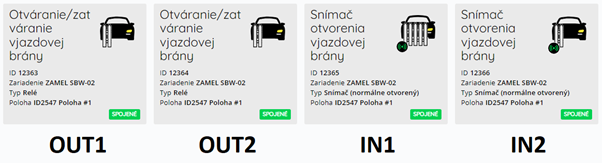

WiFi-modulets kanaler efter indgange og udgange:
Åbn den aktive sensorkanal, og vælg den styrekanal, hvor portens status skal vises, på linjen Sensor for kanal.

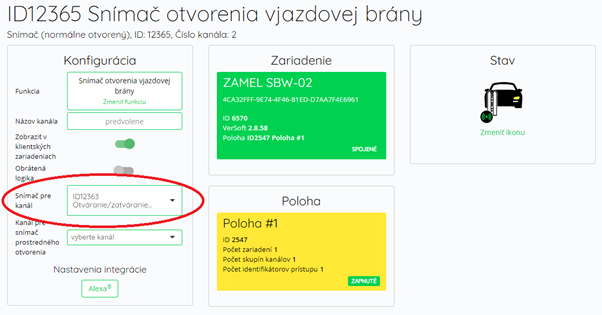

Forbindelse af sensorkanalen med styrekanalen:
Når sensorkanalen er forbundet med styrekanalen, vises portens status direkte på styreknappen i appen.

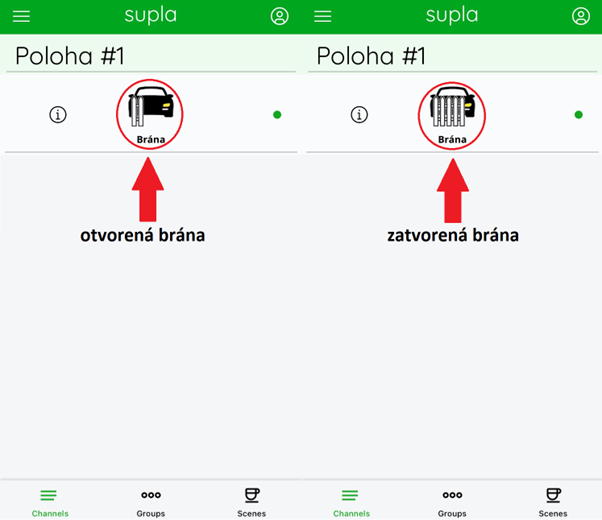

Visning af portens status i SUPLA-appen efter forbindelse af sensoren med styrekanalen:
TIP: Hvis du kun bruger 1 kanal (1 tilsluttet enhed), kan du deaktivere de kanaler, du ikke bruger, så du får et bedre overblik i SUPLA-mobilappen. Åbn blot den kanal, du ikke bruger, og vælg funktionen: ingen (kanalen er deaktiveret).
RETTELSE AF FORKERT VISNING
Det kan ske, at appen viser portens status forkert – den viser lukket, selvom porten er åben, og omvendt. Log ind på https://cloud.supla.org/login og gå til WiFi-modulet ZAMEL SBW-02 under kategorien Min SUPLA. Vælg sensorkanalen, og klik på den grå knap på rækken Omvendt logik i konfigurationstabellen. Knappen bliver grøn. Husk at gemme ændringen.

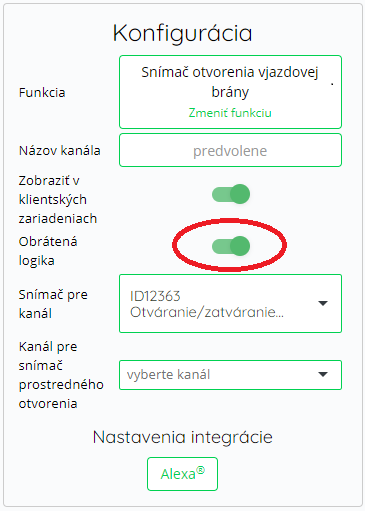

Indstilling af omvendt logik for sensorkanalen:

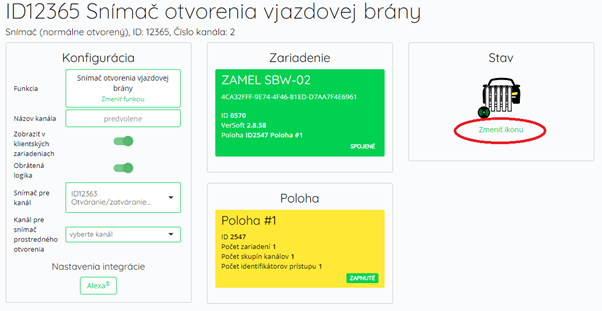

Afsluttende TIP: Ikonet for visning af portens status kan ændres i indstillingerne for sensorkanalen:
