Betonfundament til en fritbærende skydeport
Betonfundament til selvbærende skydeport:
- sikrer stabiliteten for den selvbærende port
- modvirker med sin egen vægt portens vægt og forhindrer dermed, at den vælter, samtidig med at kræfterne overføres til jorden. Derfor er det en god idé at overholde de optimale fundamentmål
Spring teksten over, og se tegningerne >>
Optimale fundamentmål
De optimale fundamentmål for forankring af en selvbærende skydeport afhænger af flere faktorer, som påvirker hinanden. Portens grundlæggende parameter er passagebredden, som porten lukker af (målet fra stolpe til stolpe).
Porten rager ca. 20 cm ud over dette mål for at give plads til fastgørelsen og styringen af porten. Til dette mål skal lægges den del af konstruktionen, som holder porten på plads, når den er lukket, og sikrer, at den selvbærende port fungerer som en konsol, der hænger frit i luften. Denne del kan variere afhængigt af portens nødvendige bæreevne eller pladsforholdene på grunden (for eksempel hvis I har for lidt plads til en selvbærende port). Den samlede længde på de porte, vi foreslår, er derfor normalt ca. 45 % større end passageåbningen (der skal derfor være tilstrækkelig plads til, at porten kan åbnes).
Porten forankres i fundamentet via bærevogne, som gør det muligt for porten at køre og overfører træk- og trykkræfter fra portens vægt. Det er vigtigt at placere dem korrekt. For at belaste fundamentet og portkonstruktionen mindst muligt er det nødvendigt at placere vognene så langt fra hinanden som muligt. De må dog ikke placeres for langt fra hinanden. I portens yderstillinger må vognrullerne hverken køre ud af styreprofilet eller støde mod stop monteret på indersiden af C-styreprofilet.
For typiske portmål i intervallet 2,5–10,0 m angiver vi anbefalede fundamentmål. Ved andre mål kan man vælge en passende værdi mellem de tilstødende størrelser. Portens højde påvirker ikke betonfundamentets størrelse. Fundamentmålet er optimeret med henblik på sikre og økonomiske dimensioner, samtidig med at der tages højde for, at jordbundens bæreevne kan være nedsat på monteringsstedet (derfor har vi dimensioneret målene med en vis sikkerhedsmargin). Med hensyn til frostfri dybde anbefales en minimumsfundamentdybde på 80 cm (den frostfri dybde er 127 cm i Oravská Polhora og 78 cm i Patince). Fundamentet er dimensioneret til at bære portkonstruktioner af gængse og af os foretrukne profiler (80x40x2mm, 60x40x2mm, 40x40x2mm).
Du kan naturligvis tilpasse fundamentets mål til dine konkrete behov, men husk altid at tage højde for portens samlede mål – afstanden mellem styrevognene – plads til en eventuel elektrisk portåbner (og tilhørende kabelføring) – jordbundens bæreevne – tilstrækkelig modvægt i det bageste fundament (ved lange porte med en passagebredde over 6,5 m) – minimumsafstanden fra fundamentets kant til borehullerne til ankerboltene.
Kort sagt ...
De anbefalede tegninger passer til 90 % af situationerne. Følger du dem, skal det nok lykkes. Det er naturligvis ikke den eneste rigtige måde at gøre det på, og målene kan tilpasses efter forholdene.
I. Fundament til selvbærende port med passagebredde op til 6,5 m
FORKLARING TIL TEGNINGERNE:
X - afstand mellem monteringspladerne (til porte op til 6,5 m)
ŠP - passageåbningens frie bredde
MD - monteringsplade til vogn (målene på monteringspladen for den enkelte variant vogn).
Y - anbefalet minimumsafstand til fundamentets kant (bestemmer, hvor langt porten står fra hegnet). Afstanden afhænger af de konkrete forhold, men det anbefales at vælge mellem 50-100 mm.
* - plads, der kan bruges til portåbneren eller en eventuel stolpe til sidestyring

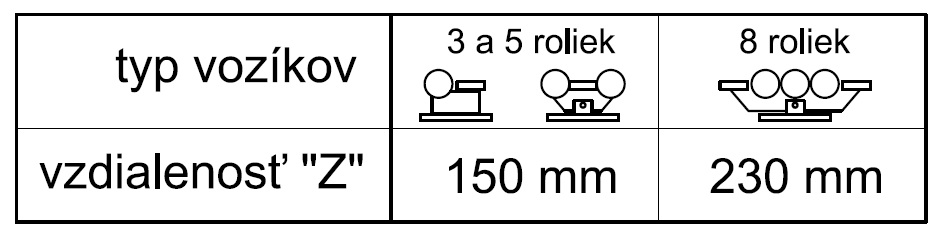

Z - monteringspladens (MD) afstand fra passageåbningens kant (ŠP) – afhænger af vogntypen:

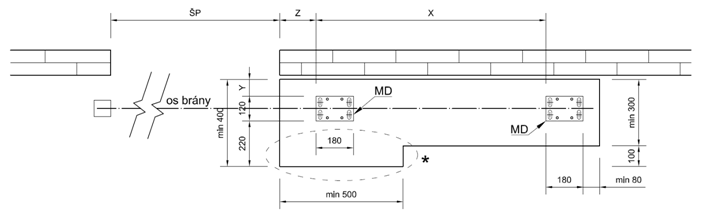

Fundamenttegning

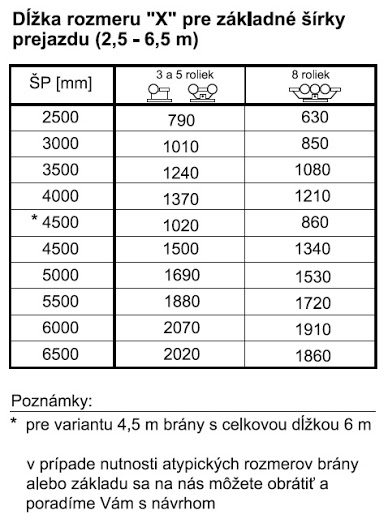

Beregning af værdien X
II. Fundament til selvbærende port med passagebredde over 6,5 m
For at opnå en mere økonomisk løsning foreslås fundamenter til porte med passagebredde over 6,5 m udført som to separate fundamenter med forskellige mål, da de har forskellige funktioner.
FORKLARING TIL TEGNINGERNE:
X - afstand mellem fundamenterne (til porte over 6,5 m)
ŠP - passageåbningens frie bredde
MD - monteringsplade til vogn
Y - anbefalet minimumsafstand til fundamentets kant (bestemmer, hvor langt porten står fra hegnet). Afstanden afhænger af de konkrete forhold, men det anbefales at vælge mellem 50-100 mm.
* - plads, der kan bruges til portåbneren eller en eventuel stolpe til sidestyring

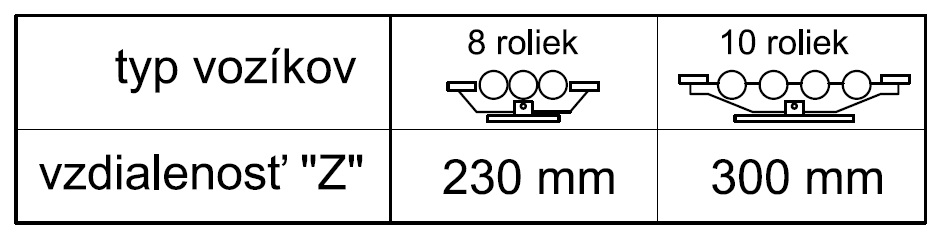

Z - monteringspladens (MD) afstand fra passageåbningens kant (ŠP) – afhænger af vogntypen:

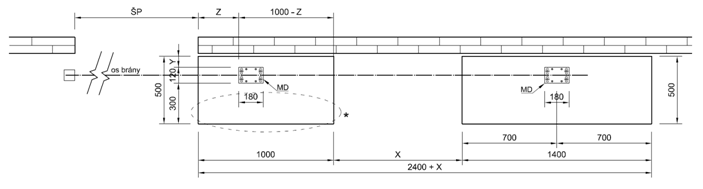

Fundamenttegning

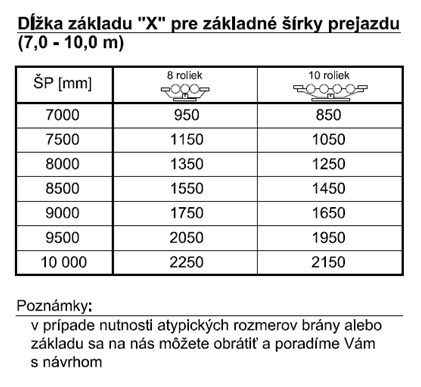

Beregning af værdien X
For mere information: kontakt os og fortæl os om dit projekt. Vi svarer på det, vi kan.
Forfatter: Ing. Ján Kubíček
Bemærk: Alle anbefalede fremgangsmåder kan variere afhængigt af den konkrete situation. Det er montørens eget ansvar at vurdere, om anbefalingerne skal følges. De beskrevne teknikker er ikke bindende og er ikke den eneste måde at gå frem på. Forfatteren påtager sig intet ansvar for skader, der skyldes, at anbefalingerne følges.
