Drivsæt til skydeport op til 1000 kg NICE Rox ROX1000 (B)
| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
På lager
4.448,55 kr. inkl. moms
| Vægt |
|---|
| 11 kg |
Beskrivelse af produktet Drivsæt til skydeport op til 1000 kg NICE Rox ROX1000 (B)
NICE Rox ROX1000 er efterfølgeren til ROBO 1000-drevet
NICE Rox ROX1000-drev er beregnet til skydeporte med en vægt på op til 1000 kg og en gennemkørselsbredde på op til 8 m (anbefalet længde maks. 5 m). Den har en elektromekanisk stopkontakt. Drevet er ikkereversibelt.
Vigtige egenskaber ved ROX 1000-drevet: ROX 1000-drevet er et 230 V-drev, der er meget nemt at installere og har høj ydeevne. Drevet har manuel indstilling af endestoppositioner, begrænsede muligheder for tilslutning af ekstraudstyr og begrænsede programmeringsmuligheder. Det er et drev, der egner sig f.eks. til et sommerhus eller et sted, hvor der ikke er behov for tilslutning til et smart home, men hvor man snarere leder efter en arbejdshest, der åbner og lukker. Det har én hastighed og manuel kraftindstilling. Det kan ikke åbne porten delvist. Det fremstilles som erstatning for ældre drev (NICE ROBO).
Alt tilbehør til drev fra NICE ROBO kan bruges til NICE ROX-drev.
Hvis du derfor udskifter et NICE ROBO-drev med et NICE ROX-drev, kan du beholde alt det eksisterende tilbehør:
- fotoceller
- blinklys
- nøglekontakt
- alle fjernbetjeninger
En anden fordel er den integrerede modtager, som fungerer med rullende kode, men også kan modtage signaler fra ældre fjernbetjeninger med fast kode. Den fungerer altså med kodningen FLOR (FLO2R-S, FLO4R-S), FLO (FLO2, FLO4) samt SMILO (SM2). Det egner sig derfor til situationer, hvor du har et større antal fjernbetjeninger med fast kode.
| Sættet NICE-ROX1000-B indeholder: | ||||
|---|---|---|---|---|
|
1 × | NICE Rox ROX1000 | NICE-ROX1000-A | |
|
NICE Rox ROX1000-motor med styreenhed ROA40R10 med indbygget modtager og en samlet portvægt på op til 1000 kg, passagebredde på op til 8 m (anbefalet længde maks. 5 m). |
Detaljer
|
|||
|
1 × | NICE Flo2R-s fjernbetjening | NICE-FLO2R-S | |
|
Fjernbetjening med to knapper til fjernstyring af en port. Du kan styre to enheder med den eller give én enhed to forskellige kommandoer. |
Detaljer
|
|||
|
1 × | Monteringsvejledning |
Download
|
|
|
Monteringsvejledning med illustrerede ledningsdiagrammer og anvisninger til programmering og parring af fjernbetjeninger. |
||||
Tekniske specifikationer for NICE ROX 1000
| Strømforsyning | 230 V - 50/60 Hz |
|---|---|
| Effektforbrug | 350 W |
| Kapslingsklasse | IP44 |
| Vægt | 10 kg |
| Hastighed | 8,5 m/min |
| Kraft | 800 N |
| Maks. portvægt | 1000 kg |
| Driftstemperatur | -20°C til +50°C |
| Styreenhed | ROA40R10 |
Manualer og dokumenter til download

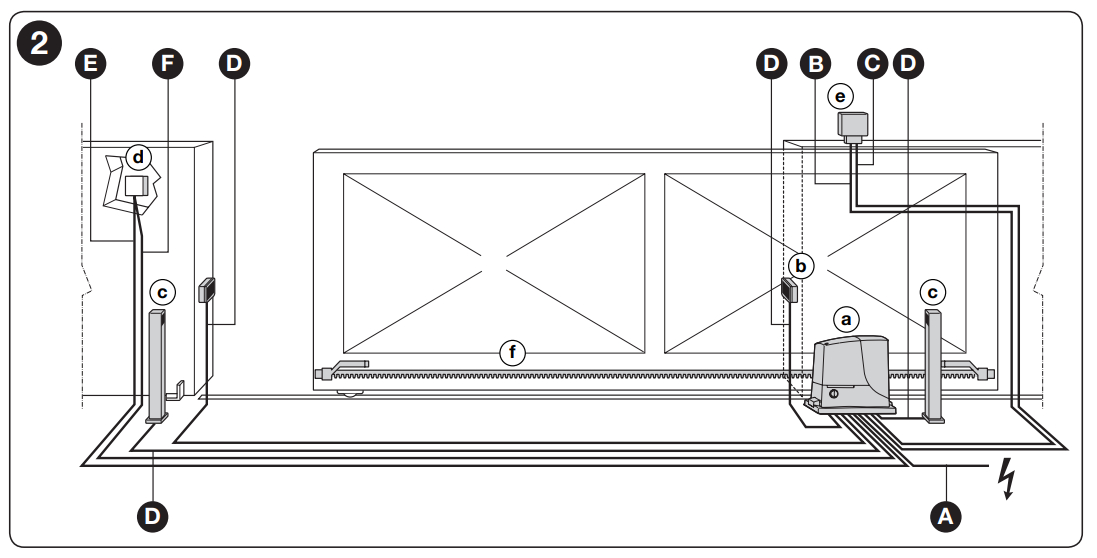

Typer af elektriske kabler
| Tilslutning | Kabeltype | Maksimal længde | |
|---|---|---|---|
| A | STRØMFORSYNING | 3 x 1,5 mm² | 30m * |
| B | BLINKLYS MED ANTENNE | 1 kabel: 2 x 1,5 mm² 1 koaksialkabel af typen RG58 |
10m 10m (anbefalet < 5m) |
| D | FOTOCELLER | 1 kabel: 2 x 0,25 mm² (TX) 1 kabel: 4 x 0,25 mm² (RX) |
30m 30m |
| E-F | NØGLEKONTAKT | 2 kabler: 2 x 0,5 mm² ** | 20m |
** Hvis strømkablet er længere end 30 m, skal der anvendes et kabel med et større tværsnit, f.eks. 3 x 2,5 mm², og der skal etableres en sikkerhedsjordforbindelse tæt på portåbneren.
** To kabler på 2 x 2,5 mm² kan erstattes af ét enkelt kabel på 4 x 0,5 mm²

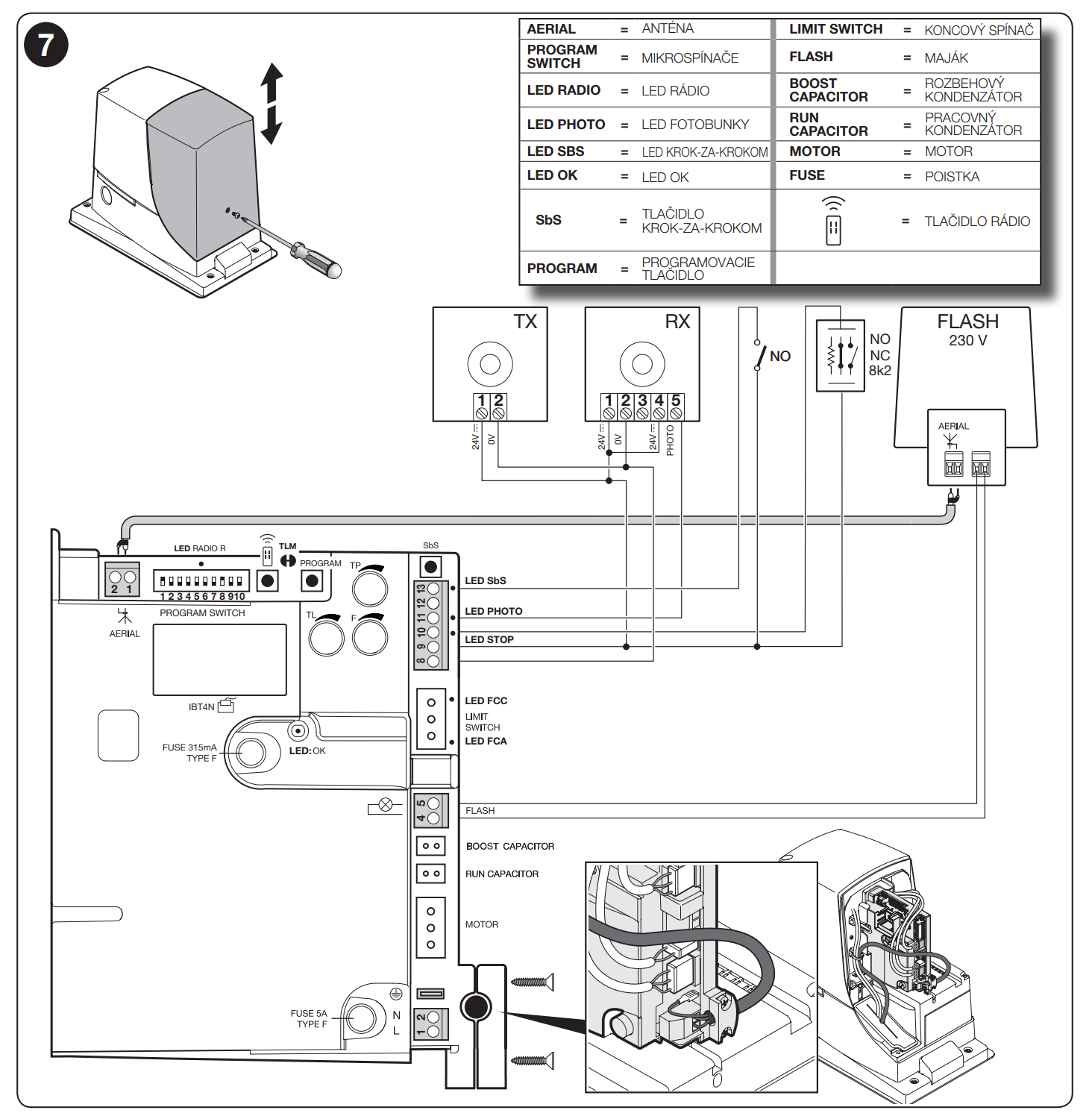

Tilslutning til styreenheden
Tilføjelse eller fjernelse af enheder
Enheder kan til enhver tid tilføjes eller fjernes fra automatiksystemet. Forskellige typer enheder kan tilsluttes STOP-indgangen som beskrevet i de følgende afsnit. Når ændringerne af portautomatikkens konfiguration er gennemført, skal proceduren til indlæsning af enheder gentages.
STOP-indgang
En indgang, der straks standser bevægelsen, hvorefter der følger en kort reversering.
Enheder med en normalt åben (NO) kontaktudgang, en normalt lukket (NC) kontaktudgang eller en udgang med konstant modstand på 8,2 kΩ, f.eks. sikkerhedslister, kan tilsluttes indgangen. Styreenheden genkender typen af enhed, der er tilsluttet STOP-indgangen, under indlæsningen af enheder.
Hvis der registreres en ændring i forhold til den indlæste tilstand, standser portåbneren bevægelsen og udfører en kort reversering. Med de rette indstillinger kan der tilsluttes mere end én enhed til STOP-indgangen, også af forskellige typer:
- Flere NO-enheder kan tilsluttes parallelt uden begrænsning i antallet
- Flere NC-enheder kan tilsluttes i serie uden begrænsning i antallet
- Flere enheder med en konstant modstand på 8,2 kΩ kan kædeforbindes med én enkelt slutmodstand på 8,2 kΩ
- NO- og NC-enheder kan kombineres ved at forbinde de to kontakter parallelt, men der skal tilsluttes en modstand på 8,2 kΩ til NC-kontakten (på denne måde kan også 3 enheder kombineres: NO, NC og 8,2 kΩ)
Hvis STOP-indgangen bruges til at tilslutte sikkerhedsanordninger, er det kun enheder med en udgang med konstant modstand på 8,2 kΩ, der sikrer sikkerhedskategori III ved fejl i henhold til EN 13849-1.
Fotoceller
Sådan tilføjes et par fotoceller: Tilslut strømforsyningen til modtagerne (RX) direkte til klemmerne 8 og 9).
Tilslutningen af senderne afhænger af, om fotocellerne skal fungere med fototest aktiveret eller ej.
Fototest er en funktion i styreenheden, der øger sikkerhedsanordningernes pålidelighed og gør det muligt at opnå kategori II i henhold til EN 13849-1 for kombinationen af styreenhed og sikkerhedsfotoceller.
Når en bevægelse aktiveres, kontrolleres de tilhørende sikkerhedsanordninger, og bevægelsen starter kun, hvis alt er i orden.
Hvis testen giver et negativt resultat (fotocellen blændet af solen, kortslutning i kablerne osv.), registrerer styreenheden en fejl, og bevægelsen udføres ikke.
Tilføj et par fotoceller ved at tilslutte dem som beskrevet nedenfor

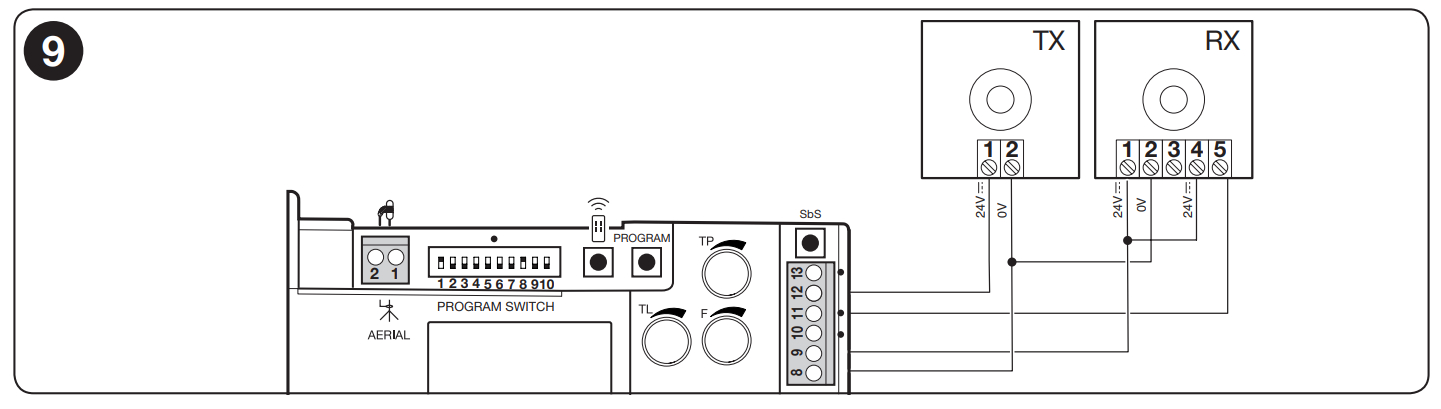

Tilslutning uden fototestfunktion:
Tilslut modtagerne og senderne direkte til styreenhedens tilbehørsudgang (klemmerne 8 og 9).

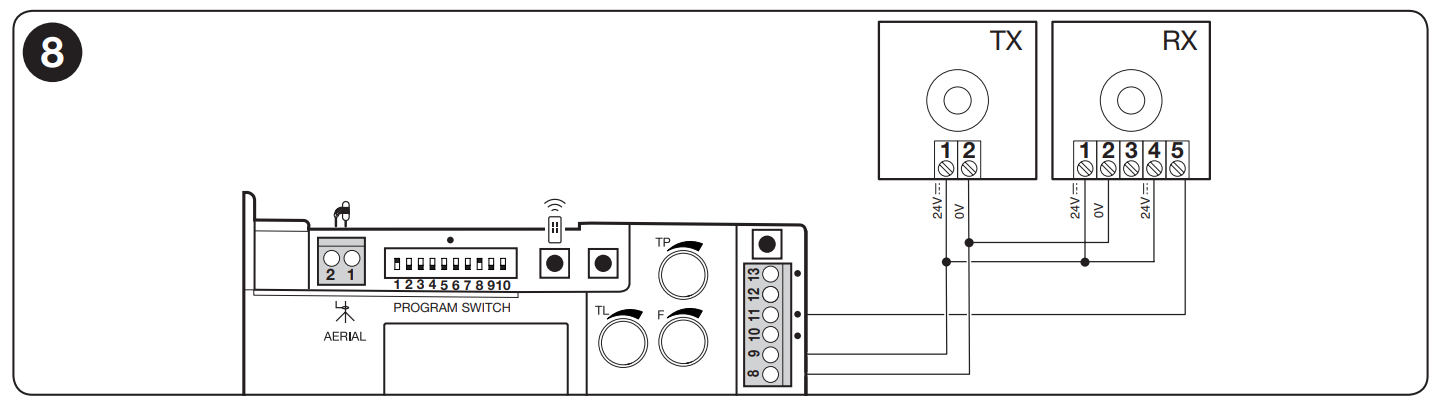

Tilslutning med fototestfunktion:
Tilslut modtagerne direkte til styreenhedens tilbehørsudgang (klemmerne 8 og 9). Fotocellesendernes strømforsyning tages ikke fra tilbehørsudgangen, men fra fototestudgangen mellem klemmerne 8 og 12. Det maksimale strømforbrug fra fototestudgangen er 100 mA.
For at bruge fototestfunktionen skal synkronisering aktiveres som beskrevet i fotocellernes monteringsvejledning.
