Beskrivelse af produktet NICE ROX 1000 – separat motor til skydeporte (A)
Tilgængelig erstatning!
NICE Rox ROX1000 er blevet erstattet af en nyere model NICE ROBO1000.
NICE ROX1000 er en separat elektromekanisk motor til en skydeport med 230 V AC-motor, en integreret styreenhed ROA40R10 og en radiomodtager. Porten standses af mekaniske endestop, der aktiveres af beslag på tandstangen. Den er irreversibel; ved strømsvigt frigøres den med en nøgle.
Hvilken skydeport passer ROX1000 til
Til porte på op til 1 000 kg og 8 m forudsat at monterings- og driftsbetingelserne overholdes. Til almindelige valg anbefales en længde på højst 5 m; ved længere porte skal modstand, antal cyklusser og inerti vurderes særskilt. Vægten alene er ikke nok til at sikre, at motoren er egnet.
Porten skal kunne bevæges jævnt med hånden, uden at den sætter sig fast eller bevæger sig af sig selv. Den kraft, der kræves for at sætte porten i bevægelse og bevæge den, må ikke overstige 25 % af den tilgængelige kraft for den pågældende motorversion. Motoren erstatter ikke reparation af hjul, føringer eller en skæv tandstang.
| Portens længde | Maks. cyklusser/time | Maks. antal cyklusser i træk |
|---|---|---|
| Op til 4 m | 40 | 20 |
| Over 4 til 6 m | 25 | 13 |
| Over 6 til 8 m | 20 | 10 |
Tabellen gælder for 230 V ROX1000 under de betingelser, der er angivet i motorens manual. Den nominelle værdi er 20 cyklusser/time, og den maksimale kontinuerlige driftstid er 4 minutter. En cyklus består af åbning og lukning; større modstand eller højere temperatur kan reducere den tilladte drift.
ROA40R10 og forskelle i forhold til ældre styrekort
De følgende fremgangsmåder gælder for ROA40R10 med PROGRAM-knap, IBT4N-stik og 10 DIP-kontakter. Den ældre ROA39 har andre funktioner. Kontrollér styrekortets mærkning under dækslet, før du ændrer indstillingerne.
ROA40R10 har manuel indstilling af kraft og driftstid, automatisk lukning, valgfri blød start/nedbremsning og delvis åbning for fodgængere. Hovedbevægelsens hastighed kan ikke justeres trinløst. Kommandoer kan tilføres via en potentialfri SbS-kontakt; til professionel konfiguration fås IBT4N med OVIEW.
Hvad følger med den separate motor

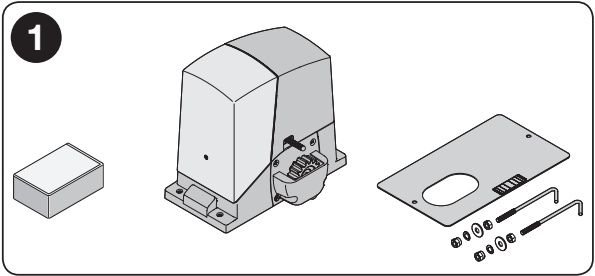

Én ROX1000-motor med integreret elektronik og modtager, en bundplade, ankre og fastgørelsesmateriale som vist på billedet, frigørelsesnøgler og beslag til endestop. Fjernbetjening, fotoceller, blinklys og tandstang vælges separat eller som del af et sæt.
ROX1000-sæt
| Sæt | Udstyr |
|---|---|
| Sæt B | Motor og FLO2R-S-fjernbetjening |
| Sæt C | Derudover EPM-fotoceller |
| Sæt D | Derudover EPM-fotoceller og ELAC-blinklys |
| Sæt E | EPM-fotoceller og 4 × LZ-1-1-tandstænger |
| Sæt F | EPM-fotoceller, ELAC-blinklys og 4 × LZ-1-1-tandstænger |
Hvert af de nævnte sæt indeholder én motor og én FLO2R-S. Tilpas tandstangens længde til hele portens bevægelsesbane inklusive overhæng; de fire stykker i sættet er ikke nødvendigvis nok til alle porte.
Montering af motor og tandstang
Montering, elektrisk tilslutning og afprøvning skal udføres af en kvalificeret tekniker. Afbryd strømmen, før arbejdet påbegyndes. Underlaget skal være fast og vandret og må ikke ligge et sted, der oversvømmes. Porten skal have faste endestop i begge ender, føring og sikring mod afsporing eller løft.

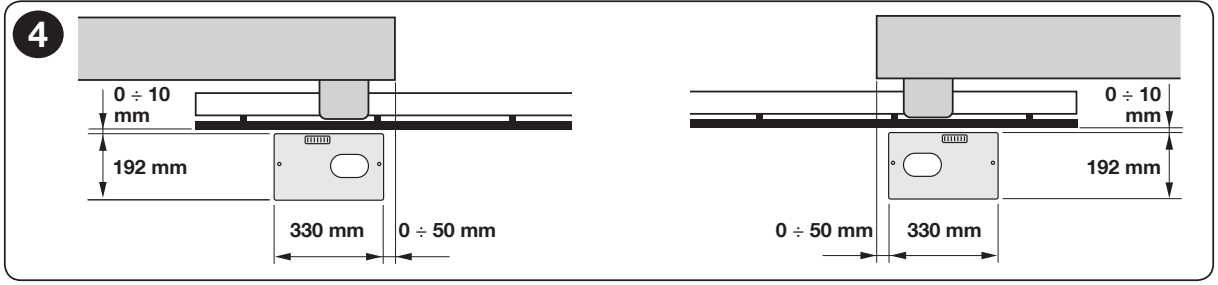

- Klargør fundamentet, kabelrørene og placeringen i forhold til tandstangen. Motoren og bundpladen skal være parallelle med portbladet.

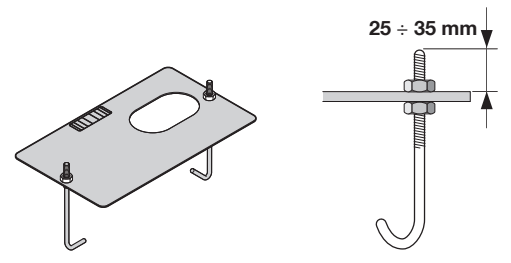

- Fastgør de to ankre i pladen med en møtrik både ovenfra og nedenfra. Lad det øverste gevind rage 25–35 mm ud som vist på billedet.
- Støb pladen vandret fast i beton. Lad betonen hærde ordentligt, før motoren monteres.
- Sæt motoren på, og spænd foreløbig skiver og møtrikker let til. Justér højden med justeringsskruerne.
- Frigør motoren. Fastgør tandstangen stykke for stykke, mens porten bevæges manuelt, så den ligger på én lige linje.

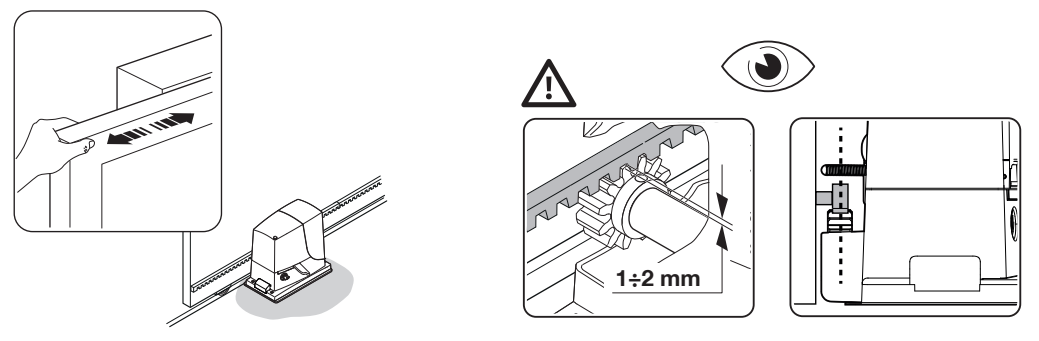

- Hold en afstand mellem tandstangen og tandhjulet gennem hele bevægelsen på 1–2 mm. Portens vægt må ikke hvile på motoren. Når alle sektioner er kontrolleret manuelt, spændes møtrikkerne helt, og dækhætterne sættes på.
Højre- eller venstremontering

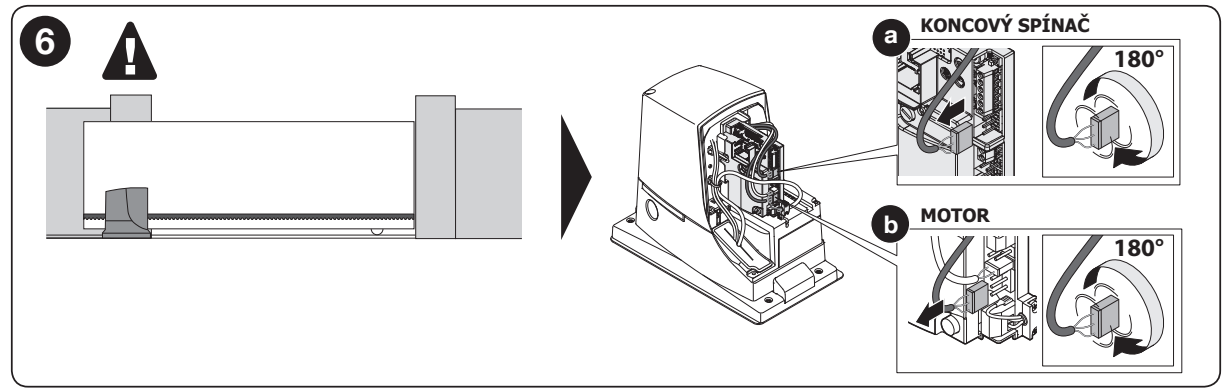

Fra fabrikken er drevet forberedt til højremontering som vist på tegningen. Ved venstremontering drejer teknikeren, mens strømmen er afbrudt, motorstikket og endestopkontakternes stik 180° som vist på billedet. Beskyttelseslederen PE eller netforsyningen må ikke byttes om.
Indstilling af endestop
- Afbryd strømmen, frigør motoren, og åbn porten manuelt, så den står 2–3 cm før det faste mekaniske anslag.

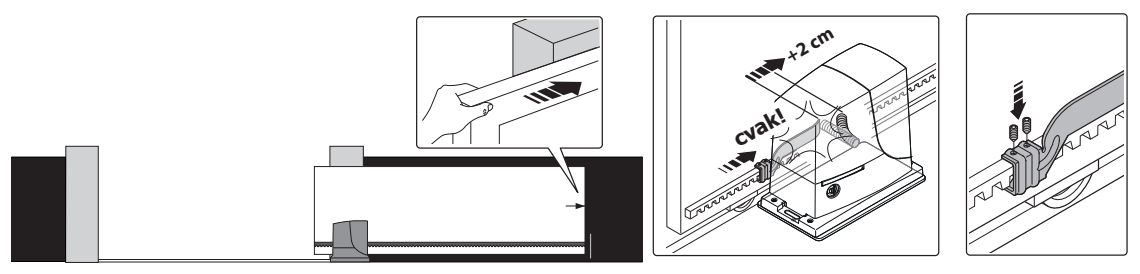

- Skub åbningsbeslaget langs tandstangen, indtil endestopkontakten aktiveres, og du hører et klik.
- Fra dette punkt skubbes det yderligere mindst 2 cm i samme retning, og det fastgøres med skruer.
- Udfør samme fremgangsmåde på lukkesiden.
- Kontrollér, at porten standser sikkert efter motortesten, og tag højde for trægheden. Endestopkontakten erstatter ikke et fast anslag.
Manuel åbning ved strømsvigt
- Stands porten, afbryd strømmen, og hold den fast, så den ikke bevæger sig af sig selv.

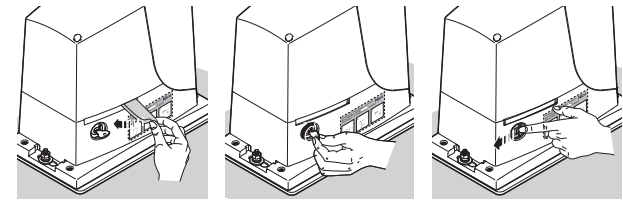

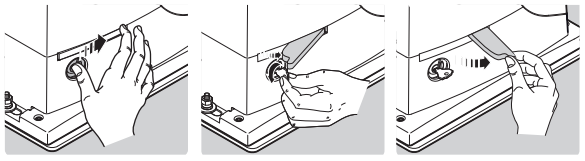

- Skub låsedækslet til side, sæt nøglen i, og drej den som vist på billedet. Træk frikoblingsgrebet ud.
- Bevæg porten manuelt. Sørg for, at porten kan køre frit gennem hele åbningen, og at portbladet er stabilt.
- For at genetablere driften skal du skubbe grebet ind, låse, tage nøglen ud og lukke dækslet. Kontrollér, at drevet er låst fast, før du giver en automatisk kommando.

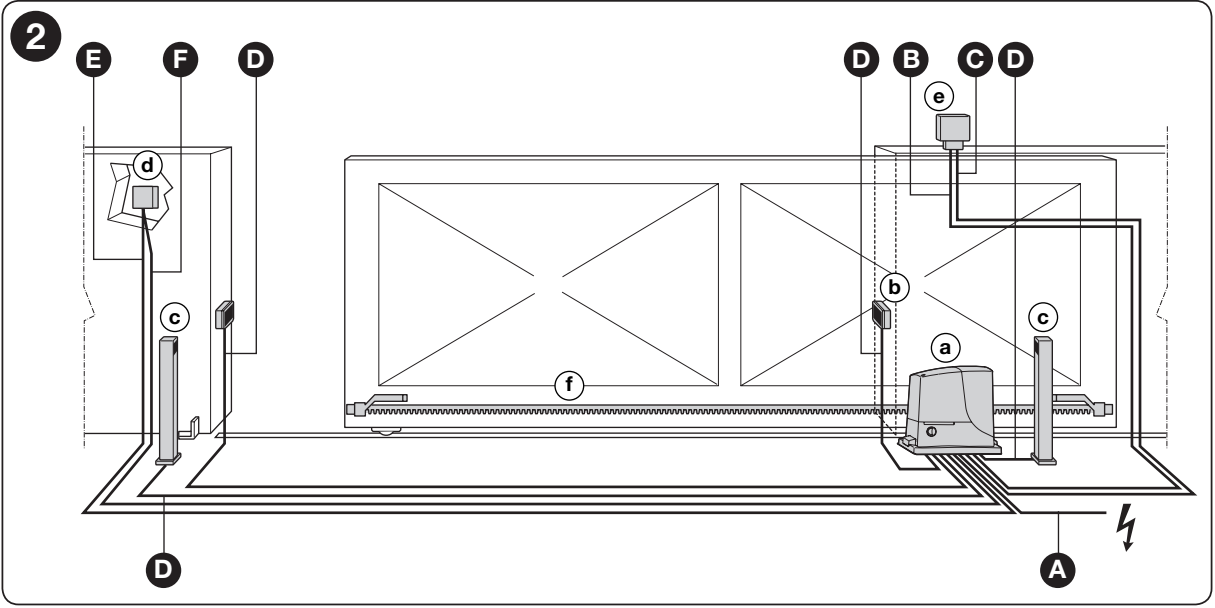

Typer af elektriske kabler
| Kreds | Kabeltype | Maks. længde |
|---|---|---|
| A – strømforsyning | 3 × 1,5 mm² | 30 m |
| B – blinklys | 2 × 1,5 mm² | 10 m |
| C – antenne | Koaksialkabel RG58 | 10 m, anbefalet under 5 m |
| D – fotoceller TX / RX | 2 × 0,25 / 4 × 0,25 mm² | 30 m |
| E/F – nøglekontakt | 2 kabler 2 × 0,5 mm² eller ét kabel 4 × 0,5 mm² | 20 m |
Ved netforsyning over 30 m skal der bruges et større ledertværsnit, f.eks. 3 × 2,5 mm², samt beskyttelsesjord til automatikken i henhold til vejledningen. Drevet er i klasse I og kræver PE. Hold strøm- og signalledninger adskilt, og fastgør kablerne, så de ikke kan trækkes ud, og så der ikke trænger vand ind.
Små bogstaver angiver enhederne: a motor, b fotoceller, c fotocellernes stolper, d nøglekontakt eller tastatur, e blinklys og f tandstang.

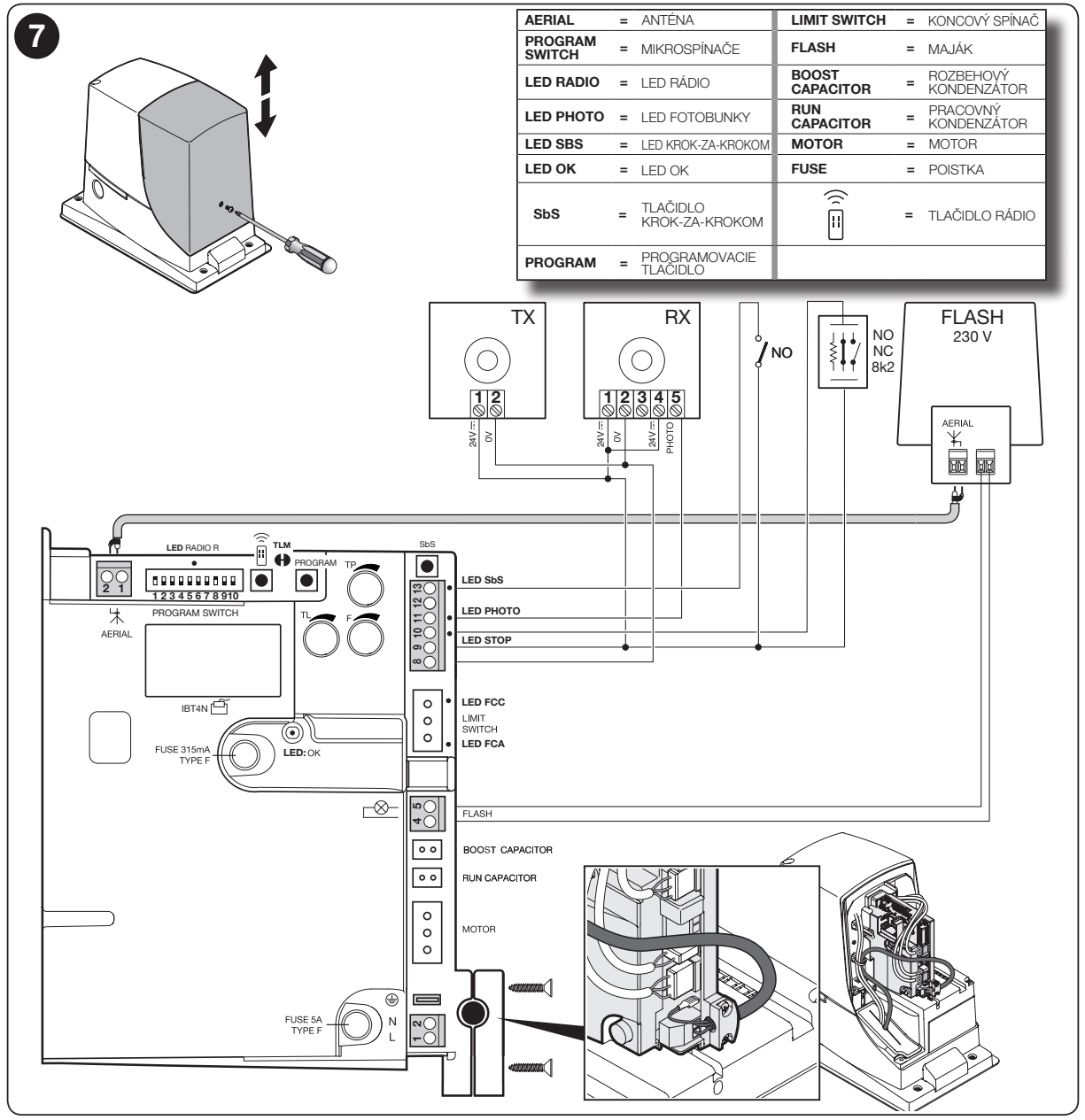

Tilslutning af ROA40R10 og polaritet
| 8 / 9 – tilbehør | 8 = − (0 V), 9 = +24 V DC, tolerance ±10 %, samlet strømforbrug maks. 100 mA. |
|---|---|
| 9 / 10 – STOP | Programmerbar indgang NO, NC eller 8,2 kΩ; se detaljer nedenfor. |
| 9 / 11 – PHOTO | Potentialfri NC-kontakt fra fotocellerne. Hvis strålen afbrydes under lukning, vendes bevægelsesretningen. |
| 8 / 12 – Phototest | 8 = minus, 12 = koblet plus til TX, maks. 100 mA. RX forbliver på 8−/9+. |
| 9 / 13 – SbS | Potentialfri NO-kommando for trinvis betjening. Tilfør ikke ekstern spænding til indgangen. |
| 4 / 5 – FLASH | 230 V AC, blinklys med indbygget blinkfunktion, maks. 60 W; f.eks. NICE ELAC. AC har ingen plus-/minuspolaritet. ELDC må ikke tilsluttes denne udgang. |
| 1 / 2 – antenne | Koaksialindgang til den integrerede modtager. Tilslut midterlederen og skærmen som vist i diagrammet; dette er ikke en +/−-strømforsyning. |
Lad ca. 20–30 cm ekstra ledning være under dækslet, og fastgør ledningerne korrekt. Når afprøvningen er afsluttet, sættes dækslet på, og skruen spændes. Motor- og kondensatorudgangene er ikke strømforsyning til tilbehør.
EPM-fotoceller og Phototest
ROX bruger klassiske relæstyrede fotoceller, f.eks. NICE EPM. Den kan ikke tilsluttes direkte som BlueBUS med de to ledere på EPMB. På EPM er strømforsyningsterminalerne på både TX og RX 1 plus / 2 minus. Tilslut RX-udgangskontakten 4 COM → 9 og 5 NC → 11 på styrekortet.

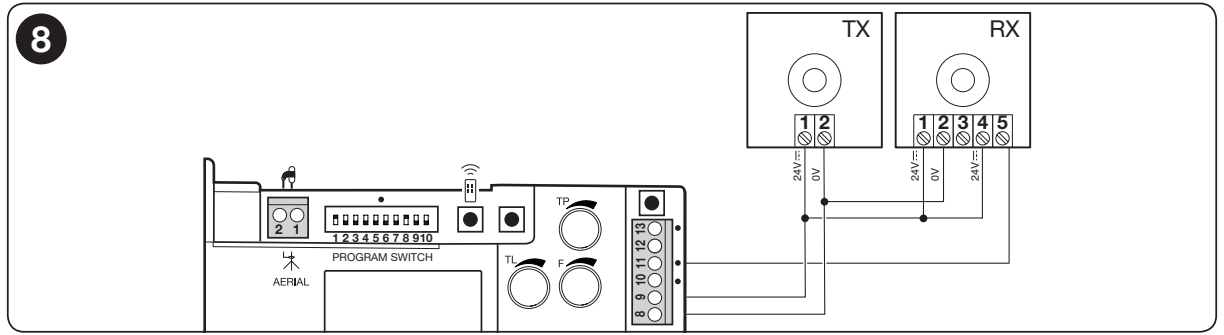

Uden Phototest-funktion
Forsyn TX og RX fra 9+ og 8−. Tilslut modtagerens NC-kontakt mellem 9 og 11.

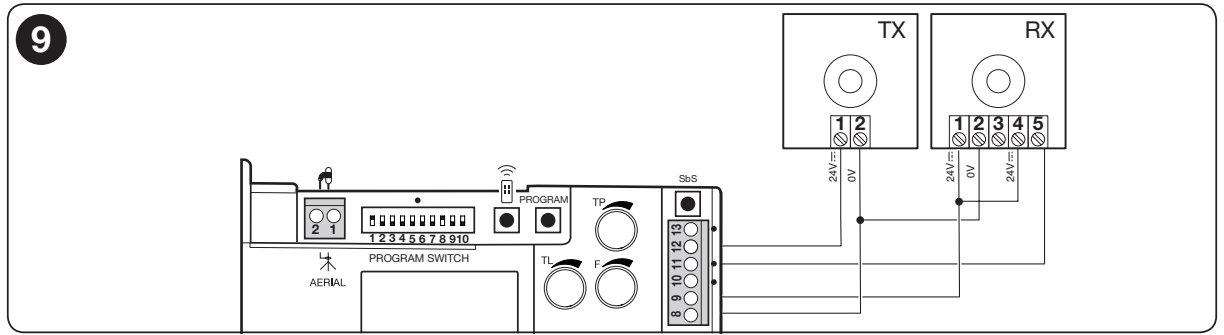

Med Phototest-funktion
RX forbliver på 9+ / 8−, TX får strøm fra den koblede udgang 12+ / 8−. Før bevægelsen kontrollerer styringen fotocellernes reaktion; hvis testen mislykkes, starter porten ikke. Ved EPM, der forsynes med denne jævnspænding, skal jumperen SYNC forblive i sin oprindelige position; EPM-synkronisering er beregnet til vekselstrømsforsyning. Efter ændringen skal du udføre indlæsning af enheder.
Afbryd strålen ved senderen, ved modtageren og midt imellem under testen. Teknikeren kontrollerer reaktionen under lukning og, når DIP6-funktionen er aktiveret, også under åbning.
STOP-indgang og tilføjelse af enheder
Under indlæringen registrerer STOP på 9/10 NO, NC eller en modstand på 8,2 kΩ. En ændring i forhold til den indlærte tilstand udløser et stop og en kort tilbagerulning. Efter tilføjelse eller fjernelse af en STOP-enhed eller ændring af PHOTO skal indlæringen udføres igen.
- Flere NO-kontakter tilsluttes parallelt.
- Flere NC-kontakter tilsluttes i serie.
- Modstandsfølsomme sikkerhedslister tilsluttes i henhold til deres vejledning med en samlet slutmodstand på 8,2 kΩ.
- Ved en kombination af NO og NC føres den parallelle NC-gren via 8,2 kΩ. En sådan kombination skal projekteres af en tekniker ud fra sikkerhedsfunktionen.
For en sikkerhedsfunktion i kategori III kræver producenten, at denne tilslutning bruges sammen med enheder med konstant modstand på 8,2 kΩ. En simpel brokobling eller kontakt erstatter ikke en vurdering af hele systemet. Phototest giver mulighed for en mere omfattende kontrol af fotocellerne med den relevante tilslutning; sikkerheden skal testes igen efter hvert indgreb.
Første opstart og indlæsning af enheder
- Kontrollér netforsyning/PE, højre- eller venstremontering, endestopskinner, STOP og fotoceller, mens strømmen er afbrudt.
- Flyt porten manuelt cirka halvvejs langs kørselsstrækningen, og fastgør drevet. Frigør passagen, og tilslut strømmen.
- Ved normal stilstand skal OK-LED'en blinke grønt én gang i sekundet. PHOTO og STOP skal lyse; FCA/FCC lyser, når endestopkontakterne ikke er aktiveret, og den relevante indikator slukker, når de aktiveres.
- Hold PROGRAM. Efter cirka 3 sekunder begynder OK at blinke hurtigt; hold stadig knappen nede.
- Vent, indtil STOP lyser, og OK lyser konstant grønt. Slip PROGRAM inden for 10 sekunder. Tre grønne blink bekræfter, at indlæringen er gennemført; fem røde blink betyder, at indlæringen mislykkedes.
- Kontrollér med en kort kommando, at kørselsretningen er korrekt, og at endestopkontakterne fungerer. Stop bevægelsen ved fejl, og afbryd strømmen, før du foretager reparationer.
- Indstil TL/TP/F og de ønskede funktioner. Gentag indlæringen efter ændring af DIP1/2 eller tilslutningen af STOP/PHOTO, og gennemfør derefter de fulde tests.
Indlæsning af enheder registrerer sikkerhedsindgangene. Kørselsstrækningen indstilles med endestopskinnerne og arbejdstiden TL.
Indstillinger for TL, TP, F og DIP-kontakter
| TL – arbejdstid | Indstil tiden til en hel bevægelse med en reserve på cirka 2–3 sekunder. Ved deceleration skal tiden indstilles, så decelerationen begynder cirka 50–70 cm før endestopkontakten. |
|---|---|
| TP – pause | Bestemmer ventetiden før automatisk lukning i automatisk tilstand. |
| F – kraft | Indstiller motorens effekt. Ændringen skal udføres af en tekniker, som måler kræfterne og tester sikkerhedsfunktionerne – ikke bruges som løsning på en port, der binder. |
Fra fabrikken er halvautomatisk drift indstillet som standard: DIP1 ON, DIP2–10 OFF. Skift DIP-kontakterne, når strømmen er afbrudt.
| DIP1 | DIP2 | Tilstand |
|---|---|---|
| OFF | OFF | Manuel – bevægelse kun, mens kommandoen holdes inde |
| ON | OFF | Halvautomatisk |
| OFF | ON | Automatisk med TP-pause |
| ON | ON | Automatisk + altid lukning; efter genetablering af strømmen lukker porten efter 5 sekunder |
| DIP | Funktion ved ON |
|---|---|
| 3 | Bolig-/ejerforeningsfunktion: Kommandoer under åbning afbryder ikke bevægelsen; gælder ikke ved manuel betjening. |
| 4 | Forblink i 5 sekunder, i manuel tilstand 2 sekunder. |
| 5 | Lukning, når fotocellen frigøres: I automatisk tilstand reduceres pausen til 5 sekunder; i halvautomatisk tilstand kan en påvirkning under lukning udløse lukning efter TP. |
| 6 | Fotocellerne er også aktive under åbning. |
| 7 | Blød opstart. |
| 8 | Deceleration ved enden af kørselsstrækningen; reducerer også det tilgængelige drejningsmoment og kræver korrekt TL-indstilling. |
| DIP9 | DIP10 | Bremsning |
|---|---|---|
| OFF | OFF | Fra |
| OFF | ON | Svag |
| ON | OFF | Middel |
| ON | ON | Kraftig |
Når DIP8 er aktiveret, falder hastigheden under deceleration til 30 % af den nominelle værdi og motorens moment falder med cirka 70 %. Hvis porten kræver et højt moment, kan den stoppe i denne fase; teknikeren skal kontrollere, at den pålideligt når endestopkontakten.
Efter ændring af DIP1/2 skal du udføre indlæring af enheder. Indgreb i TLM-jumperen og udvidede serviceindstillinger skal udføres af en tekniker i henhold til installationsvejledningen.
Integreret modtager og parring af fjernbetjeninger
433,92 MHz-modtageren understøtter FLO, FLOR, O-CODE og HCS SMILO. Den første gemte fjernbetjening bestemmer kodefamilien; de øvrige skal være kompatible med den. Forskellige familier kan ikke kombineres alene, fordi de har samme frekvens.
Kompatible modeller omfatter for eksempel FLO2R-S, FLO4R-S, FLO2, FLO4 og SMILO SM2. FLO bruger fast kode, mens FLOR og SMILO bruger rullende kode. Hvis en gammel RO500 skal erstattes, skal du først kontrollere, hvilken familie de eksisterende fjernbetjeninger tilhører.
Tilstand 1 – lagring af hele fjernbetjeningen
- Hold knappen på kortet nede RADIO i ca. 4 s, indtil radio-LED'en lyser, og slip derefter knappen.
- Inden for 10 s skal du holde en vilkårlig knap på den fjernbetjening, der skal indlæres, nede i ca. 3 s. Tre LED-blink bekræfter indlæringen.
- En ekstra fjernbetjening af samme familie kan indlæres i det næste interval på 10 sekunder; ellers skal du vente, til processen er afsluttet.
På ROA40R10 er knapperne i tilstand 1 tildelt følgende funktioner: 1 trinvis betjening, 2 delvis åbning, 3 åbning, 4 lukning. En fjernbetjening med én eller to knapper har kun de tilsvarende første kommandoer.
Tilstand 2 – separat knap
Vælg en kommando med korte tryk på RADIO: 1× trinvis betjening, 2× delvis åbning, 3× åbning, 4× lukning, 5× STOP. Antallet af blink skal svare til det valgte. Inden for 10 s skal du holde den ønskede knap på fjernbetjeningen nede i ca. 3 s; tre blink bekræfter indlæringen.
Ét hurtigt blink betyder, at koden allerede er indlæst, seks blink betyder en inkompatibel familie, og otte blink betyder fuld hukommelse. Modtageren kan indlæse op til 100 fjernbetjeninger i tilstand 1. Flere fremgangsmåder findes i vejledningen til parring af NICE-fjernbetjeninger.
Sletning af radiofjernbetjeninger
Når radiolageret er låst op, skal du holde RADIO nede: LED'en lyser, slukker og blinker derefter tre gange. Slip knappen under det tredje blink. Fem blink bekræfter, at alle fjernbetjeninger er slettet. Dette nulstiller ikke drevets indstillinger. Hvis hukommelsen er låst, skal du følge fremgangsmåden til oplåsning i monteringsvejledningen.
Tilbehør og udskiftning af en ældre ROBO
Ved udskiftning af NICE ROBO RO500 kan det eksisterende tilbehør ofte beholdes, men en tekniker skal kontrollere spænding, strømforbrug, kontakttype og kodning.
| Fotoceller | EPM eller et passende NC-relæpar. Ved 24 V DC-forsyning skal polariteten og strømgrænsen overholdes. |
|---|---|
| Blinklys | ELAC til FLASH 230 V AC. Et ældre 12/24 V-blinklys må ikke tilsluttes direkte til denne udgang. |
| Nøglekontakt / eksternt modul | Potentialfri NO-kontakt på 9/13. Det eksterne moduls strømforsyning skal opfylde modulets krav og grænsen på 100 mA. |
| Tandstang | Modul 4, korrekt længde og spillerum på 1–2 mm. Kontrollér også slitage og højden på den eksisterende tandstang. |
| Service | IBT4N med OVIEW. Afbryd strømforsyningen før tilslutning. |
Ved krav om forbindelse til et smart-system skal det konkrete modul og de ønskede kommandoer kontrolleres. ROX-modtageren har ikke et stik til OXIBD-pluginmodulet; funktionerne fra nyere BlueBUS-drev kan ikke overføres automatisk til den.
Fejlfinding på ROA40R10
| OK-LED | Betydning og fremgangsmåde |
|---|---|
| Lyser ikke | Kontrollér strømforsyning og sikringer; fjern eventuelle kortslutninger, før sikringen udskiftes. |
| Grønt blink én gang i sekundet | Normal driftsklar tilstand. To hurtige grønne blink angiver en ændring af indgangen. |
| 1 rødt blink | Mislykket indlæring eller ændring af DIP1/2: Kontrollér indgangene, og gentag indlæringen. |
| 2 røde blink | PHOTO forhindrer bevægelse; fjern forhindringen, og kontrollér fotocellerne. |
| 4 røde blink | STOP er aktiveret; kontrollér sikkerhedsanordningen. |
| 5 røde blink | Fejl i interne parametre. Vent mindst 30 s; kontakt service, og gendan indstillingerne, hvis fejlen fortsætter. |
| 7 røde blink | Fejl i det interne kredsløb eller ændring af tilstand. Afbryd strømforsyningen, kontrollér tilstanden og indstillingen; kontakt service, hvis fejlen gentager sig. |
| 8 røde blink | En kommando, der forhindrer anden bevægelse, er aktiv; kontrollér fjernbetjeningen eller kontakten. |
For PHOTO og STOP betyder en lysende LED, at indgangen er klar; en slukket LED betyder aktivering eller fejl. SbS lyser, mens kommandoen er aktiv. FCA/FCC slukker, når den tilsvarende endestopkontakt aktiveres. Hvis OK lyser konstant rødt eller grønt uden for indlæringsprocessen, skal fejlen undersøges.
Gendannelse af indstillinger
En tekniker må først nulstille efter at have fastslået årsagen til fejlen. Når motoren står stille, afbrydes strømforsyningen; PROGRAM holdes nede, mens strømforsyningen tilsluttes igen. Når OK lyser og slukker, følger tre blink; slip PROGRAM under det tredje blink. Fem blink bekræfter gendannelsen.
Denne fremgangsmåde sletter ikke fjernbetjeningerne, men ophæver låsningen af radiolageret. Indstil funktionerne igen, indlær enhederne, og udfør test, før anlægget tages i brug igen. Fjernbetjeninger slettes med den separate RADIO-knap.
Test, brug og vedligeholdelse
Før overdragelsen kontrollerer teknikeren gentagne gange hele bevægelsen, endestop og faste stop, nødfrikobling, fotoceller/Phototest og STOP samt måler stødkraften. Kontrollér, at porten ikke bevæger sig farligt efter strømsvigt eller ændring af tilstand.
Udfør vedligeholdelse mindst hver 6 måneder eller efter 20 000 manøvrer, alt efter hvad der indtræffer først. Kontrollér ankre, tandstang og dens spillerum, hjul, føring, korrosion, kabler, nødfrikobling og alle sikkerhedsanordninger. Afbryd strømforsyningen før arbejdet.
Gå ikke ind i gennemkørslen, mens porten bevæger sig, og lad ikke børn lege med porten eller fjernbetjeningerne. Hvis portbladet har en gangdør, skal åbning af denne forhindre motoren i at starte. Ved usædvanlig støj eller fejl skal automatikken stoppes, porten frikobles sikkert, og service kontaktes. Sikkerhedsindgangene må ikke brokobles. Hvis porten er den eneste adgangsvej, skal adgang til nødfrikoblingen sikres allerede ved monteringen.
Tekniske specifikationer for ROX1000
| Motor / strømforsyning | 230 V AC, 50/60 Hz |
|---|---|
| Effektforbrug | 350 W |
| Nominelt / maksimalt drejningsmoment | 9 / 24 Nm |
| Kraft | Nominel 250 N, maksimal 670 N |
| Hastighed | 8,5 m/min nominel, 11 m/min uden belastning |
| Maks. vægt / længde | 1 000 kg / 8 m under de ovenfor angivne forhold |
| Nominel drift | 20 cyklusser/time; højst 4 minutter kontinuerligt |
| Tandhjul | Z15, modul 4, tanddeling 12,5 mm, diameter 60 mm |
| Driftstemperatur | −20 til +55 °C |
| Kapslingsklasse / elektrisk klasse | IP44 / I, beskyttelsesleder PE |

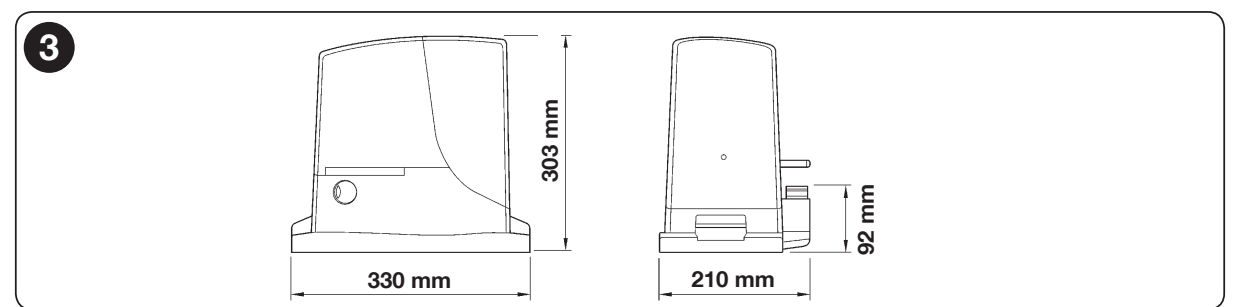

| Mål / vægt | 330 × 210 × 303 mm / 11 kg |
| Styreenhed | NICE ROA40R10 med integreret 433,92 MHz-modtager |
For at kontrollere valget bedes du sende os længde, vægt, billeder af føringen og det forventede antal cyklusser. Kontakt os.
