NICE DPRO500 – styreenhed til TUB4000-drev med boks
| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
på lager
3.584,03 kr. inkl. moms
| Vægt |
|---|
| 5,30 kg |
Beskrivelse af produktet NICE DPRO500 – styreenhed til TUB4000-drev med boks
Styreenhed med boks NICE DPRO500 til styring af drevet NICE TUB4000. Knapperne på dækslet gør det muligt at åbne, stoppe og lukke porten. Afhængigt af den valgte driftsform kan styringen fungere med holdt kommando, halvautomatisk eller med automatisk lukning efter en pause.
Anvendelse af DPRO500 og medfølgende udstyr
Der er tale om en separat styreenhed med boks til TUB4000. Motoren bestilles separat. Før udskiftning skal du sammenligne mærkningen på den oprindelige styring, strømtilførslen, motortilslutningen, endestopkontakterne og sikkerhedsanordningerne. D-PRO ACTION, DPRO924 og den ældre A500 er andre styreenheder; brug ikke deres tilslutninger og procedurer til DPRO500.
Den stikmonterede radiomodtager, fjernbetjeninger, fotoceller, sikkerhedskant og ekstra grænseflader vælges efter konfigurationen. Modtageren er ikke indbygget. Udskiftning af styringen alene øger ikke den tilladte vægt, længde eller det tilladte antal cyklusser for TUB4000-drevet.

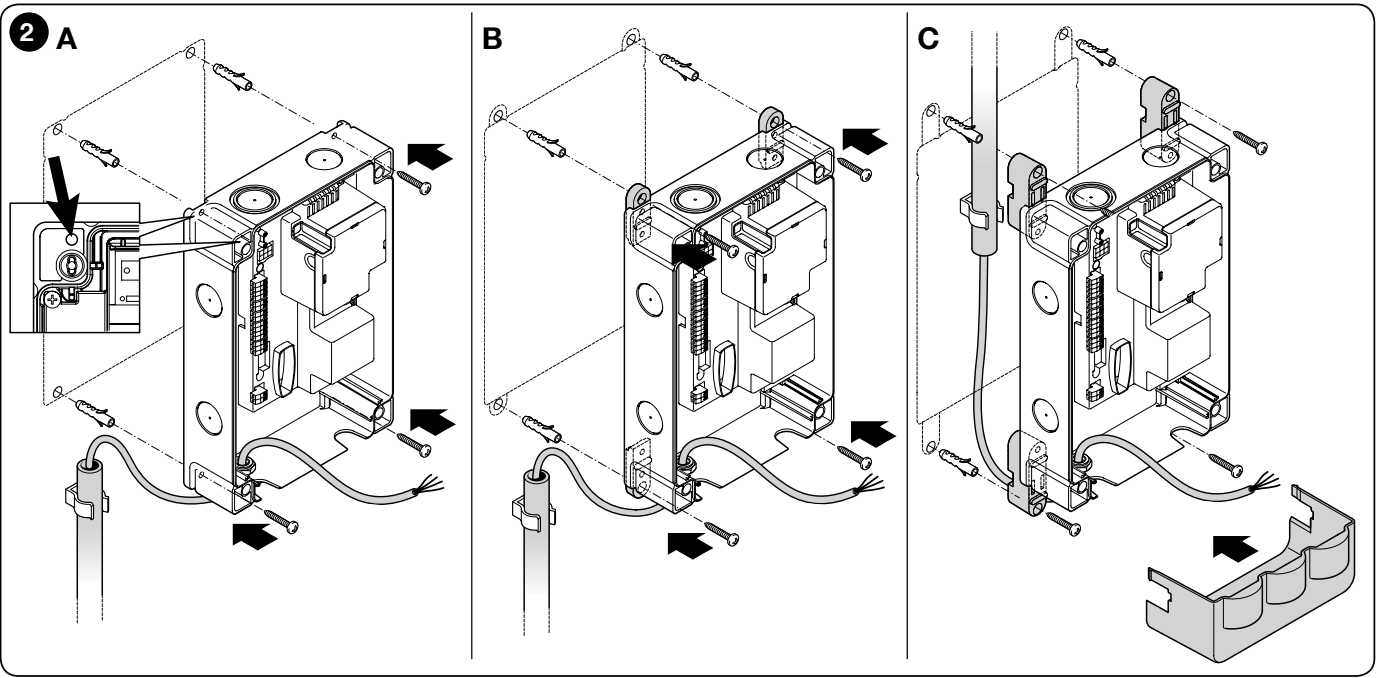

Montering og beskyttelse af styreboksen
Fastgør boksen på et fast, stabilt underlag uden for områder, der kan blive oversvømmet, og sørg for fri adgang til knapperne og serviceområdet. Kabinettets mål er 310 × 210 × 160 mm. Boksen kan fastgøres direkte indefra eller ved hjælp af beslag. Det ekstra NDA100-sæt gør det muligt at føre kabler bag boksen med en afstand på op til 2 cm fra væggen.
Før kablerne gennem egnede kabelgennemføringer, helst på de forberedte steder i bunden. Tæt indføringerne, og sørg for at forhindre vandindtrængning og kondens fra beskyttelsesrør. Kontrollér kapslingsklassen på mærkepladen på det medfølgende kabinet, og bevar den ved hjælp af passende kabelgennemføringer, tætninger og korrekt lukning af dækslet.
Strømforsyning til DPRO500 og tilslutning af motoren
Tilslutningen skal udføres af en kvalificeret tekniker, mens strømforsyningen er afbrudt. Sørg også for at forhindre utilsigtet tilkobling, før arbejdet påbegyndes. Strømforsyningen skal have passende overstrømsbeskyttelse og en afbryder, der sikrer fuldstændig frakobling. Tilslut beskyttelseslederen PE til styreenhedens kabinet og til motoren i henhold til diagrammet.
| Tilslutning | Anvendelse |
|---|---|
| TUB4000: 3~ 400 V AC | Netforsyning til LINE L1, L2, L3 og PE; trefasemotor til MOTOR U, V, W og PE. TUB4000 har mekaniske endestopkontakter. |
| 1~ 230 V AC | Kun til en tilsvarende enfaset motor og efter korrekt indstilling af strømforsyningsbroen; tilslut strømforsyningen til L1, L3 og PE. Denne indstilling ændrer ikke TUB4000 til en 230 V-motor. |
| Motor U/V/W ved enfaset anvendelse | U = fælles leder, V = åbning, W = lukning; gælder kun for en egnet enfaset motor. |
| Forkert bevægelsesretning | Efter at strømforsyningen er afbrudt, bytter teknikeren om på V og W. Derefter kontrollerer teknikeren også tilslutningen af åbnings- og lukkeendestopkontakten. |
Ved brug med TUB4000 skal du også følge kabellisten for TUB4000-drevet. Dimensioneringen af strømforsyningskablet afhænger af længden og installationsforholdene; værdier for et kort kabel til en separat enhed kan ikke automatisk overføres til en lang kabelføring frem til porten. Hvis et 230 V-advarselslys skal kobles til netforsyningen 400/230 V via et ekstra kort, skal N-lederen også være tilgængelig.

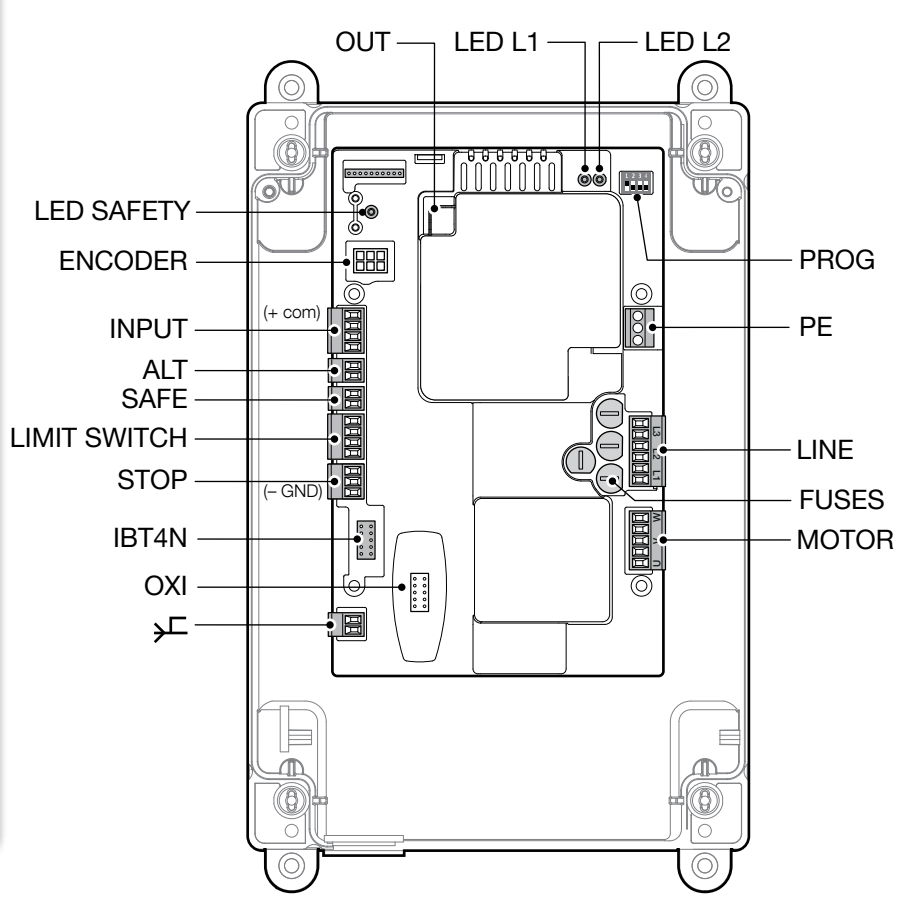

Styreklemmer og polaritet for tilbehør
Hjælpeforsyningen er 24 V DC: INPUT 8 / COM = plus (+), STOP 7 / GND = minus (−). Det maksimale samlede strømforbrug er 100 mA. Denne strømforsyning skal skelnes fra 12 V-udgangen til den optiske kant. Tilslut ikke netspænding til INPUT, ALT, SAFE eller kantindgangene.
| Klemme/stik | Tilslutning |
|---|---|
| INPUT 8 – COMMON | +24 V DC; fælles klemme til kommandoer og plus på hjælpeforsyningen. |
| INPUT 9 – OPEN | Potentialfri NO-kontakt mellem 8 og 9: åbning. Kontakten har ingen egen +/−. |
| INPUT 10 – CLOSE | Potentialfri NO-kontakt mellem 8 og 10: lukning. Kontakten har ingen egen +/−. |
| INPUT 11 – ING1 / PHOTO | Fra fabrikken er det en sikkerhedsindgang med NC-kontakt i forhold til 8. Yderligere funktioner indstilles via OVIEW; indgangens funktion skal passe til tilslutningen. |
| ALT | Separat sikkerhedsindgang til en NC-kontakt. Må ikke forveksles med det trepolede STOP SAFETY EDGE. |
| SAFE | Termisk motorbeskyttelse ved mekaniske endestopkontakter. På TUB4000 skal den faktiske tilslutning af beskyttelsen bevares. |
| LIMIT SWITCH 1 / 2 / 3 / 4 | 1 fælles leder; 2 åbning; 3 forendestop ved lukning; 4 lukning. Endestopkontakter erstatter ikke portens mekaniske stop. |
| STOP 5 / 6 / 7 | 5 = +12 V DC til OSE; 6 = signal S; 7 = GND, minus (−). En 8,2 kΩ-modstandskant tilsluttes mellem 6 og 7. |
| ENCODER | Bruges ikke med TUB4000, der har mekaniske endestopkontakter. Følg ikke proceduren for encoder til denne konfiguration. |
| OXI / SM | Stikmonteret radiomodtager med passende SM-stik. |
| IBT4N | Grænseflade til OVIEW; tilslut og frakobl kun, når strømforsyningen er slukket. |
| OUT | Det ekstra NDA040-kort med to potentialfrie relæudgange. |

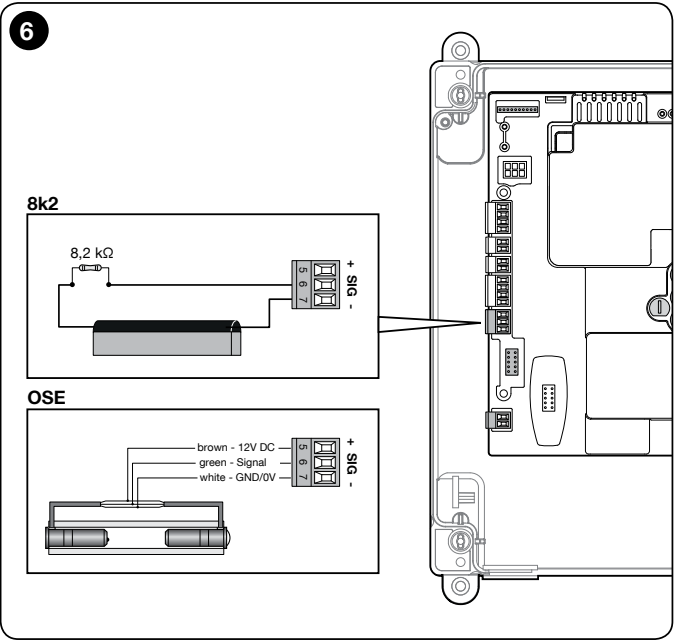

Sikkerhedskant STOP SAFETY EDGE
Der understøttes en 8,2 kΩ-modstandskant eller en optisk OSE-kant. En ændring af den indlærte tilstand udløser et stop med en kort baglæns bevægelse. En fotocelle på PHOTO kan ikke erstatte sikkerhedskanten på STOP SAFETY EDGE.
| Kanttype | Tilslutning |
|---|---|
| Modstandskant 8,2 kΩ | Kantens udgang mellem 6 (S) og 7 (GND). Klemme 5 bruges ikke til strømforsyning af denne kant. |
| Optisk OSE | 5 = +12 V DC, brun leder; 6 = signal S, grøn; 7 = GND/0 V (−), hvid. Kontrollér også mærkningen på den konkrete kant. |
| Flere sikkerhedsanordninger | Kombinationen NO/NC/8,2 kΩ skal tilsluttes af en tekniker i henhold til diagrammet i vejledningen. Den eneste endemodstand på 8,2 kΩ skal placeres for enden af den relevante sikkerhedskreds; indgangen må ikke brokobles. |
Ved styring med holdt kommando skal operatøren have overblik over bevægelsesbanen, og betjeningen må ikke være frit tilgængelig for uvedkommende. Halvautomatisk drift kræver en aktiv sikkerhedskant for at begrænse kræfterne; automatisk drift kræver desuden mindst ét par fotoceller. Teknikeren skal vurdere alle steder med klemnings-, skære- og indtrækningsfare.
Tilslutning af NICE EPM-fotoceller
Til relæfotoceller NICE EPM skal deres strømforsynings- og sikkerhedsklemmer anvendes separat. EPMB med BlueBUS-bus er ikke en direkte erstatning for relæ-EPM på denne styreenhed.
| EPM | DPRO500 i PHOTO-tilstand |
|---|---|
| Både TX og RX: 1 = +, 2 = − | 1 → INPUT 8 / +24 V DC; 2 → STOP 7 / GND (−). Et EPM-par bruger højst 55 mA; det samlede strømforbrug for alt tilbehør må ikke overstige 100 mA. |
| RX 4 = COM, RX 5 = NC | 4 → INPUT 8; 5 → INPUT 11 / PHOTO. RX 3 = NO bruges ikke til denne sikkerhedstilslutning. |
| Potentialfri RX-kontakt | COM/NC har ingen egen forsyningspolaritet; klemme 1/2 er separat strømforsyning. |
| Rækkevidde | Nyttig rækkevidde 15 m, maksimal rækkevidde 30 m. Ved over 10 m skal jumperen +10m på RX justeres i henhold til EPM-vejledningen; tåge, regn og støv kan reducere rækkevidden med 50 %. |
Kontrollér efter tilslutningen, at systemet reagerer, når lysstrålen afbrydes, også hvis fotocellernes strømforsyning svigter. Vælg ikke rækkevidde udelukkende ud fra den maksimale katalogværdi. I den viste tilslutning får EPM strøm direkte fra klemme 8 og 7; brug ikke fototest- eller standbytilslutning beregnet til en anden styreenhed.
Første opstart og indlæring af positioner på TUB4000
Kontrollér PE, korrekt spænding, motor, mekaniske anslag, endestopkontakter, lukket sikkerhedskreds og alle beskyttelsesanordninger, før strømmen tilsluttes. Efter tilslutning af strøm skal den grønne L2 OK blinke regelmæssigt ca. 1 gang i sekundet, og den røde SAFETY skal lyse konstant. Hvis kontrollen ikke lykkes, skal strømforsyningen afbrydes, og årsagen afhjælpes.
- Tilslut mindst én egnet sikkerhedsanordning til STOP SAFETY EDGE. Indstil DIP 1 til ON og de øvrige DIP-kontakter til OFF. Den grønne LED blinker hurtigt, og den røde er slukket.
- Hold STOP inde i ca. 3 sekunder, indtil den røde LED lyser konstant, og slip derefter knappen.
- Fortsæt straks med indlæring af positionerne: Sæt DIP 1 på OFF. Mens de øvrige DIP-kontakter står på OFF, skal du holde Open inde og køre porten til endestopkontakten for fuld åbning. Hold derefter Close inde, indtil porten er helt lukket.
- Hvis bevægelsesretningen er omvendt, skal strømmen afbrydes, og motorledningerne V/W byttes om. Hvis endestopkontakterne er tilordnet omvendt, skal teknikeren rette deres åbne/lukkede kreds; DIP 2 til encoder er ikke en løsning på de mekaniske kontakter på TUB4000.
- Når indlæringen er gennemført, vælges den ønskede driftstilstand, og alle funktions- og sikkerhedstests udføres. Hvis kanttypen ændres, eller indlæringen afbrydes, skal hele den efterfølgende procedure gentages.
9 røde blink angiver en fejl ved indlæring af positionerne. Ved 3 blink kontrollerer teknikeren retning og tilordning af endestopkontakterne; efter udbedringen nulstilles fejlen med STOP-knappen, og indlæringen gentages. Forsøg ikke at betjene anlægget med deaktiverede beskyttelsesanordninger.
DIP-driftstilstande og automatisk pause
| DIP 1 / 2 / 3 / 4 | Tilstand |
|---|---|
| OFF / OFF / OFF / OFF | Holdt kommando: bevægelse, mens knappen holdes inde. |
| ON / OFF / OFF / OFF | Indlæring af sikkerhedsindgangen og positionerne i henhold til den foregående procedure. |
| OFF / OFF / OFF / ON | Industriel tilstand: halvautomatisk åbning, lukning med holdt kommando; kræver indlærte positioner. |
| OFF / OFF / ON / OFF | Halvautomatisk drift; kræver indlærte positioner. |
| OFF / OFF / ON / ON | Automatisk drift med justerbar pause; kræver indlærte positioner og relevante sikkerhedsanordninger. |
Lad DIP 2 være slået fra ved mekaniske kontakter på TUB4000. Bruges til at ændre encoderens retning i den relevante understøttede anvendelse. Hvis tilstandene indstilles via OVIEW, skal alle DIP-kontakter stå på OFF.
- For at indlære den automatiske pause skal DIP 3 og 4 sættes på ON, og porten åbnes helt.
- Vent den ønskede tid, efter at porten har nået åben position, og giv derefter kommandoen til at lukke. Dette tidsinterval gemmes som pause.
- For at ændre den skal DIP 3 og 4 sættes på OFF og derefter på ON igen; gentag så åbning, ventetid og lukning. Hvis DIP 4 sættes på OFF, slettes den gemte pause.
Radiomodtager og fjernbetjeninger
Styreenheden har et SM-stik til en indstiksmodtager. En egnet mulighed er NICE OXIBD; ældre systemer kan have SMXI, SMXIS, OXI eller OXIT. Sæt modtageren i eller tag den ud, mens strømmen er afbrudt. Fjernbetjening skal vælges ud fra den konkrete modtager og dens radioprotokol. Proceduren for at gemme eller slette en fjernbetjening hører til modtageren, ikke til nulstilling af DPRO500.
| Modtagerudgang i grundtilstand | DPRO500-kommando |
|---|---|
| 1 | Trin for trin |
| 2 | Delvis åbning, fra fabrikken til midt på bevægelsesbanen; indstillingen kan ændres. |
| 3 | Åbning |
| 4 | Lukning |
Den kompatible modtagers udvidede tilstand understøtter også yderligere kommandoer, herunder Stop, spærring og frigivelse af automatikken. Kontrollér modtageren og dens indstillinger før brug. Tilslut OXIBD's eksterne antenne i henhold til vejledningen direkte til modtagerens stik: lederens midterleder til antennesignalet, skærmen til den tilhørende jordklemme; dette er ikke strømforsyningens +/−.
Udvidelser og signalering
OVIEW og IBT4N
Programmering, diagnosticering og ændring af ING1-funktionen kan udføres med OVIEW via IBT4N. Interfacet sættes i, mens strømmen er afbrudt. Lad DIP-kontakterne stå på OFF, når driftstilstandene indstilles via OVIEW. Indgangens ændrede funktion skal svare til den faktiske tilslutning af udstyret.
Advarselslampe via NDA040
DPRO500 kræver et ekstra NDA040-kort i OUT til eksterne relæudgange. Det har to potentialfrie relækontakter, som kan indstilles via OVIEW. Kontakten leverer ikke selv forsyningsspænding; strømforsyning og belastning vælges i henhold til diagrammet og NDA040's grænseværdier.
Til TUB4000 viser vejledningen tilslutning af en 230 V AC-advarselslampe NICE ELAC via NDA040 og leder N. En AC-advarselslampe har ikke strømforsyningspolerne +/−. Den må ikke tilsluttes lavspændingsindgangene INPUT eller STOP; en DC-advarselslampe må ikke tilsluttes 230 V. NDA040's relæbelastning og sikkerhedsindgangene er separate kredsløb.
I det viste diagram anvendes 4 = COM og 6 = NO: faselederen L3 føres til 6; fra klemme 4 føres den videre til den ene strømforsyningsklemme på advarselslampen, og lampens anden klemme tilsluttes N. Klemme 5 = NC anvendes ikke i denne tilslutning. Udgangen skal indstilles til den ønskede advarselslampefunktion via OVIEW. Der er tale om kobling af 230 V AC uden fast polaritet +/−; arbejdet udføres af en tekniker, mens strømforsyningen er afbrudt.
Statusindikator på dækslet
Klemrækken på trykknapkortet gør det muligt at tilslutte en indikator 24 V DC, maks. 5 W: klemme 1 = minus (−), klemme 2 = plus (+). Den maksimale afstand er 2 m. Udgangen er ikke kortslutningsbeskyttet og er ikke identisk med hjælpespændingsforsyningen på 100 mA.
Når sikkerhedskredsen er afbrudt, slukker indikatoren; under normal drift blinker den 0,5 s tændt / 0,5 s slukket. Ved en alvorlig fejl gentager den den røde L1-diagnose.
To modstående skydeporte
Hver portfløj skal have sin egen motor, styring og endestopkontakter. Forbindelsen mellem de to enheder udføres efter et særskilt diagram i manualen; Open indstilles som fællesanlæg via OVIEW. Kantlisten, det røde STOP og den termiske beskyttelse påvirker i denne konfiguration kun den respektive portfløj. Beskyttelsen af hele dobbeltporten skal projekteres af en tekniker; der er ikke tale om én motorudgang til to motorer.
LED-diagnostik for DPRO500
Tæl blinkene mellem pauserne, og skeln altid mellem den grønne L2 OK, den røde L1 WARNING og den separate SAFETY. Det samme antal blink i en anden farve angiver en anden situation. Sikkerhedsindgangene må ikke kortsluttes ved en fejl.
| Grøn L2 | Betydning og kontrol |
|---|---|
| Ca. 1×/s | Normal drift efter opstartssignaleringen. |
| 2 blink | Fotocellen er aktiveret: forhindring, justering, strømforsyning eller manglende aktiveringstilladelse for PHOTO. |
| 4 blink | STOP eller ALT er aktiveret; fjern årsagen. |
| 6 blink | Begrænsning af manøvrer; kontrollér driftsbelastningen. |
| 9 blink | Automatikken er blokeret; undersøg årsagen, og frigør den med den relevante kommando. |
| Rød L1 | Betydning og kontrol |
|---|---|
| 2 blink | Fejl i sikkerhedstesten: kontrollér den tilsluttede kantliste, og gentag indlæsningen. |
| 3 blink | Forkert retning / tilordning af endestopkontakter. Ved mekaniske kontakter kontrolleres åbnings- og lukkegrenene; efter reparation udføres STOP og en ny indlæring. |
| 4 blink | Sikkerheds-endestopkontakt overskredet. Afbryd strømforsyningen, flyt porten manuelt cirka halvvejs efter motorens vejledning, og lås den igen; en tekniker kontrollerer kontakter og positioner og genoptager driften. |
| 5 blink | Fejl i intern hukommelse/parametre. Sluk og tænd igen; hvis fejlen fortsætter, skal der udføres en faglig nulstilling og installationen gentages, eventuelt med service af kortet. |
| 6 blink | Fejl i kontaktor, kort eller motorforbindelser; afbryd strømforsyningen, og få udstyret kontrolleret af en fagperson. |
| 7 eller 8 blink | Kommunikations- eller encoderfejl ved den relevante anvendelse; denne fremgangsmåde er ikke en vejledning til mekaniske kontakter i TUB4000. |
| 9 blink | Fejl ved indlæring af endepositioner; kontrollér tilslutningen, og gentag indlæringen. Hvis fejlen fortsætter, udføres nulstilling og en ny opsætning. |
| 10 blink | Bevægelsestiden overskredet; fabriksindstilling 60 s. Kontrollér forhindringer, bevægelse og timerindstillingen i OVIEW; øg ikke tiden for at kompensere for en mekanisk fejl. |
SAFETY lyser: sikkerhedskredsen er sluttet. SAFETY lyser ikke: kontrollér ALT, STOP på dækslet, den termiske beskyttelse og motorens oplåsning. Hurtig skiftevis blink mellem L1/L2 betyder firmwareopdatering; fire samtidige blink fra begge LED'er betyder, at en opdatering afventes. Opdateringen håndteres af serviceafdelingen.
Ved opstart får tom hukommelse begge LED'er til at blinke hurtigt i ca. 5 s. Når positionerne er indlært, blinker den grønne LED hurtigt i ca. 2 s; ét langsomt rødt blink angiver en registreret 8,2 kΩ kantliste, og to langsomme blink angiver OSE. Den efterfølgende signalering vurderes ud fra farve og antal som beskrevet ovenfor.
Fuld sletning af DPRO500-hukommelsen
Nulstilling sletter styringens indstillinger. Brug kun nulstillingen, når årsagen til fejlen er fundet, og porten er sikret; den er ikke til almindelig fejlafhjælpning eller sletning af fjernbetjeninger i en separat modtager.
- Sæt DIP 1, 2, 3 og 4 på ON; den røde og grønne LED blinker hurtigt.
- Hold STOP nede i ca. 3 sekunder, indtil begge LED'er lyser konstant. Slip STOP; efter nulstillingen blinker LED'erne hurtigt igen.
- Sæt alle fire DIP-kontakter tilbage på OFF. Gentag indlæring af sikkerhedsudstyr og positioner, indstil tilstanden, og udfør sikkerhedstestene.
Test, drift og vedligeholdelse
Før overdragelsen skal Open, Close og Stop, begge endestopkontakter, alle fotoceller, kantlister og blokering af gangdøren, hvis den er integreret i portfløjen, testes gentagne gange. Kontrollér efterløb, mekaniske stop og farlige områder; hvis beskyttelsen bygger på kraftbegrænsning, skal en tekniker også udføre de nødvendige målinger. Test af selve enheden erstatter ikke kontrol af hele porten.
Følg serviceplanen for hele anlægget. Når strømforsyningen er afbrudt, kontrolleres klemmer, kabler, kabelgennemføringer, tætning, fugt, fastgørelse og beskyttelsesledere. Efter indgreb gentages funktions- og sikkerhedstestene. Udskift først sikringen, når årsagen er fjernet, og brug kun samme type og mærkeværdi. Brugeren må ikke arbejde i et åbent styreskab.
Opbevar fjernbetjeninger utilgængeligt for børn. Hold øje med porten, mens den bevæger sig, og kør først ind gennem åbningen, når den er helt åben og standset. Ved fejl eller unormal funktion skal udstyret tages ud af drift, og serviceafdelingen kontaktes.
Tekniske data for styreenheden
| Model | NICE DPRO500 med styreboks |
|---|---|
| Anvendelse med TUB4000 | NICE TUB4000 med mekaniske endestopkontakter |
| Strømforsyning til TUB4000 | 3~ 400 V AC, afhængigt af motoren og dens strømtilførsel |
| Mulige strømforsyninger til styringen | 3~ 400 V AC / 3~ 230 V AC eller 1~ 230 V AC, ±10 %, 50/60 Hz; den konkrete anvendelse afhænger af motoren og diagrammet |
| Maksimal motoreffekt | 2,2 kW; dette er hverken styreenhedens eget strømforbrug eller en ny grænse for TUB4000 |
| Strømforbrug i standby | Mindre end 5 W |
| Hjælpeforsyning | 24 V DC, maks. 100 mA i alt: INPUT 8 + / STOP 7 − |
| OSE-kantliste | 5 +12 V DC / 6 signal / 7 GND − |
| Statusindikator | 24 V DC / maks. 5 W, 1 − / 2 +; ledningsføring op til 2 m, uden kortslutningsbeskyttelse |
| Sikringer | F1: 500 mA, type F; F2, F3, F4: 6,3 A, type T |
| Styringens driftstemperatur | −20 til +50 °C |
| Mål / vægt | 310 × 210 × 160 mm / 2,5 kg |
| Montering | Fast underlag uden vibrationer; beskyttelse mod vand og kondens |
Styreenhedens værdier må ikke forveksles med TUB4000-motorens specifikationer. Før tilslutning sammenlignes mærkepladerne på den leverede motor og styreboks, strømforsyningsindstillingen og kortets præcise placering.
Hjælp til valg og udskiftning af styring
Kontakt os med angivelse af motoren og det oprindelige kort, et foto af klemmerne, strømforsyningen og en liste over tilbehør. Ved fejl skal du oplyse LED-farven, antallet af blink og den situation, hvor fejlen opstår.
