NICE PLA10 – vertikal elektrisk lås til svingport, NICE-PLA10
| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
på lager
1.071,02 kr. inkl. moms
| Vægt |
|---|
| 0,80 kg |
Beskrivelse af produktet NICE PLA10 – vertikal elektrisk lås til svingport, NICE-PLA10
Elektrisk lås NICE PLA10 til indendørs og udendørs brug med automatisk eller manuel betjening svingporte og låger. Den fungerer som standard i automatisk tilstand, og når den aftagelige komponent er trukket ud, fungerer den halvautomatisk. Den elektriske lås er beregnet til lodret montering, men den kan i princippet også monteres vandret. Til vandret montering anbefales det at vælge den alternative elektrisk lås PLA11.
Manualer og dokumenter til download
Tekniske oplysninger
| Montering: | lodret (også vandret) |
|---|---|
| Akselafstand: | 70mm fra låsens kant til cylinderens midte |
| Funktioner: |
|
| Spole: | Dobbelt udskiftelig spole, der sikrer jævn belastning og lang levetid. |
| Spænding: | 12V AC |
| Udførelse: |
Kasse og mekanisk anslag galvaniseret stål. Messingpal. |
| Cylinder: | Dobbelt eller halv (halvcylinderen medfølger i pakken). |

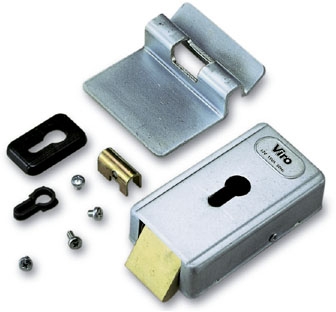

Pakkens indhold
Pakken med den elektriske lås NICE PLA10 indeholder:
 |
|
Billedgalleri – montering af den elektriske lås

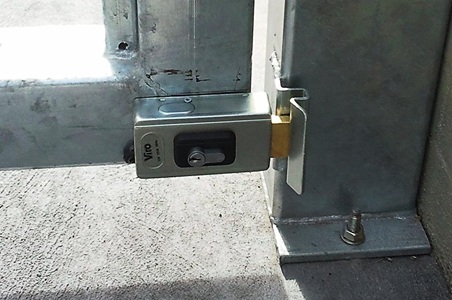

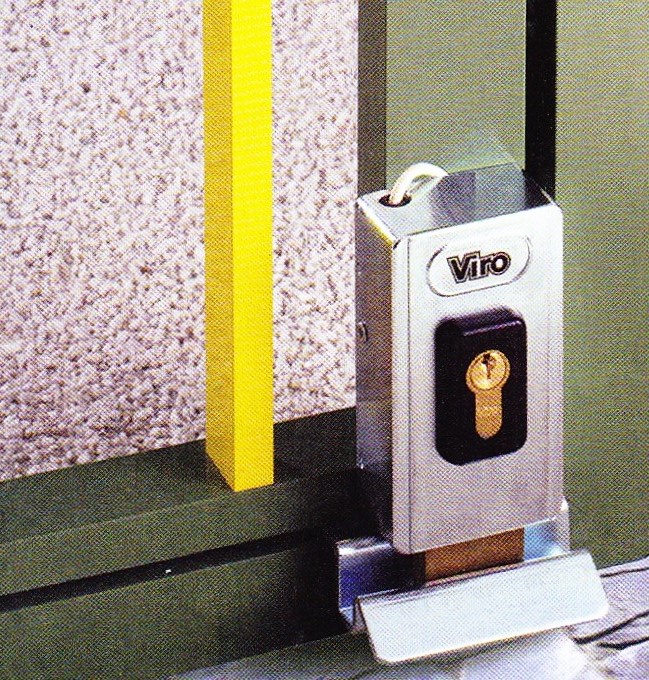

| Lodret montering | Vandret montering |
|---|---|
 |
 |
Den elektriske lås’ funktioner
 |

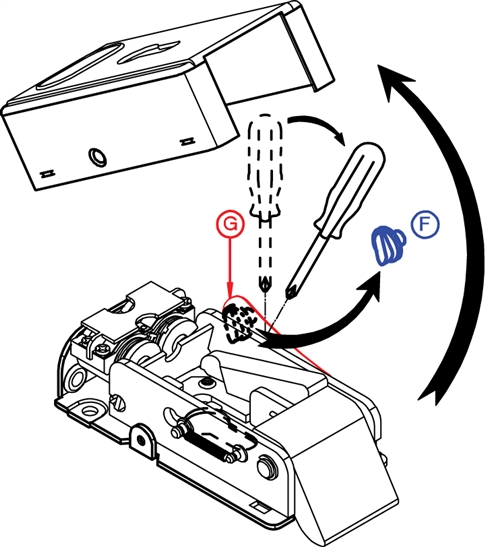

Den elektriske lås NICE PLA10 fungerer som standard i automatisk tilstand, og når den aftagelige komponent er trukket ud, fungerer den halvautomatisk. I automatisk tilstand låses låsen op med en elektrisk impuls og låses først igen, når porten efterfølgende er blevet åbnet og lukket. I halvautomatisk tilstand låses låsen, efter at den aftagelige komponent er trukket ud, kun op ved en kombination af en elektrisk impuls og et efterfølgende manuelt tryk på portfløjen. Aktivér funktionen ved at skubbe trykpladen G til side og trække plastkomponenten F ud. |

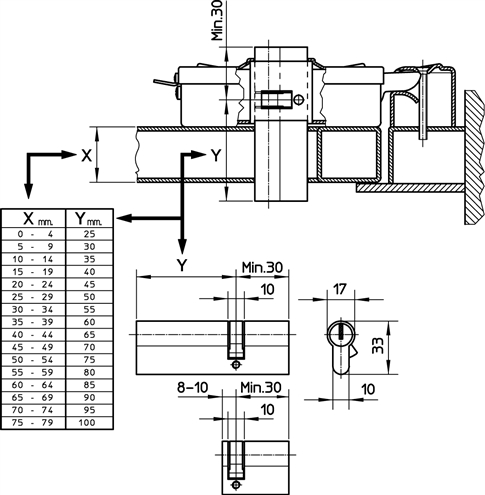

Mål på kompatible cylindre
Den elektriske lås leveres som standard med en halvcylinder. Se følgende tabel for at finde den nødvendige cylinderstørrelse. Tabellen viser, hvilken størrelse der passer til tykkelsen på portens materiale dér, hvor den elektriske lås monteres. Alternativt kan du kun bruge en ensidig cylinder med de mål, der er vist på tegningen.

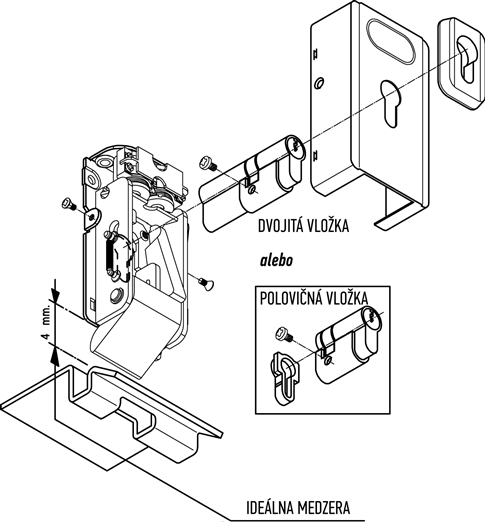

Montering af cylinder
Når du har valgt den korrekte cylinder, skal den elektriske lås monteres som vist i følgende diagram. Sørg for, at afstanden fra låsekassen til den øverste del af det mekaniske anslag er ideelt 4mm.

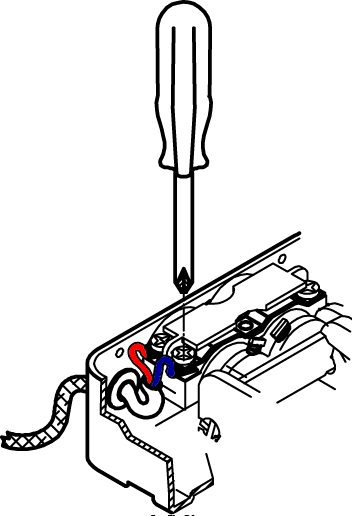

Elektrisk tilslutning af den elektriske lås
Før ledningerne gennem gummihullet på låsens bagside, og tilslut kablet som vist på billedet:
Billedgalleri – elektrisk lås

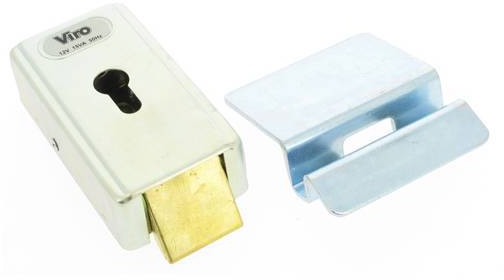

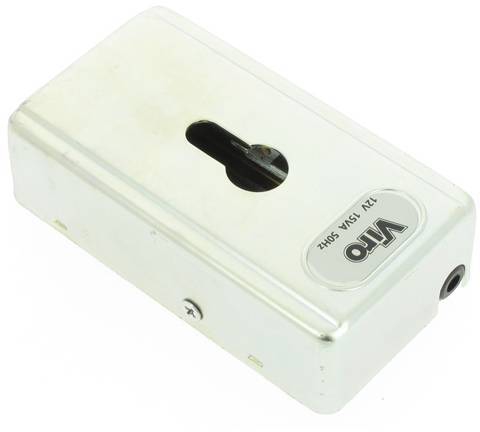

| Låsekassen til NICE PLA10 og dens anslag | Låsekassen til NICE PLA10 |
|---|---|
 |
 |

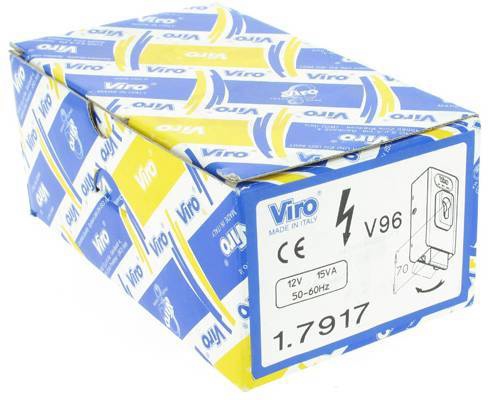

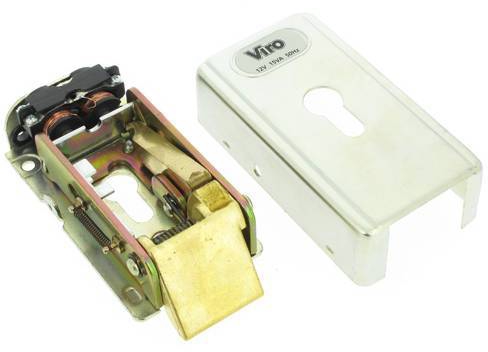

| Indersiden af den elektriske lås NICE PLA10 | Æske til elektrisk lås NICE PLA10 |
 |
 |

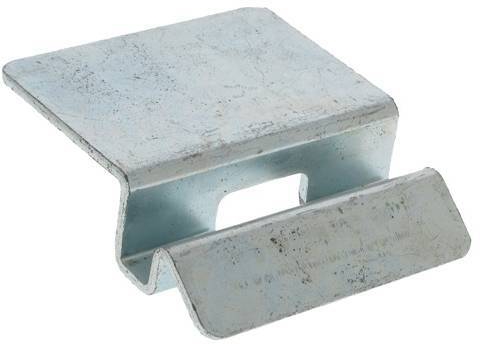

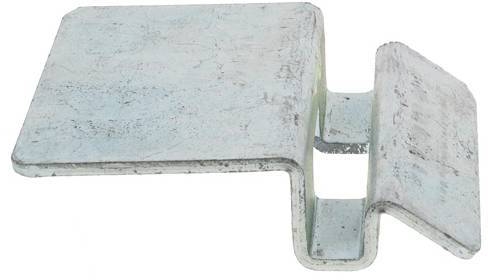

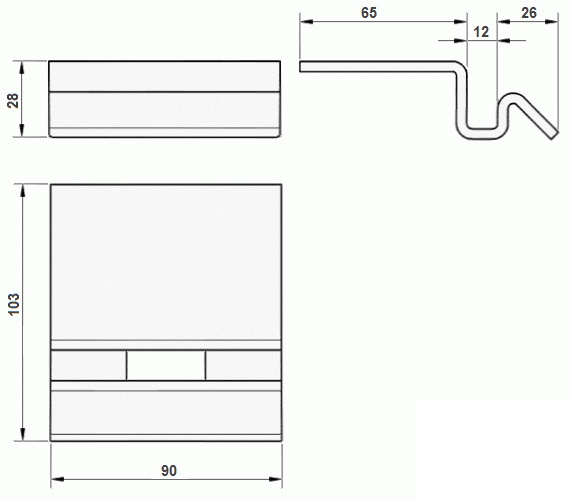

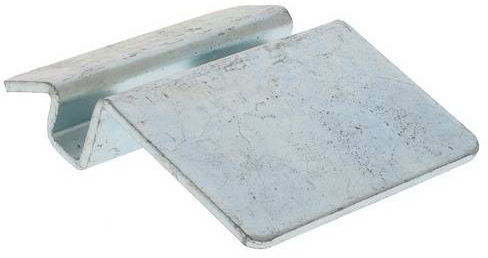

Billedgalleri – låsens anslag
 |
 |
 |
 |
Elektrisk lås NICE PLA10 til indendørs og udendørs brug med automatisk eller manuel betjening svingporte og låger. Den fungerer som standard i automatisk tilstand, og når den aftagelige komponent er trukket ud, fungerer den halvautomatisk. Den elektriske lås er beregnet til lodret montering, men den kan i princippet også monteres vandret. Til vandret montering er det hensigtsmæssigt at vælge en alternativ elektrisk lås PLA11.
Tekniske oplysninger
| Montering: | lodret (også vandret) |
|---|---|
| Akselafstand: | 70mm fra låsekanten til cylinderens akse |
| Funktioner: |
|
| Spole: | Dobbelt udskiftelig spole til kontinuerlig drift og lang levetid. |
| Spænding: | 12V AC |
| Udførelse: |
Hus og mekanisk anslag galvanisk forzinket stål. Messingfalle. |
| Cylinder: | Dobbelt eller halv (halvcylinder er inkluderet pakken). |
Pakkens indhold
Pakken med den elektriske lås NICE PLA10 indeholder:
|
|
Billedgalleri med eksempler på brug af den elektriske lås
| Lodret montering | Vandret montering |
|---|---|
|
|
Den elektriske lås' funktioner
|
Den elektriske lås NICE PLA10 fungerer i automatisk tilstand; når den aftagelige komponent fjernes, fungerer den halvautomatisk. I automatisk tilstand låses låsen op med en elektrisk impuls og låses først igen, når porten efterfølgende er blevet åbnet og lukket. I halvautomatisk tilstand, når den aftagelige komponent er fjernet, låses låsen kun op ved en kombination af en elektrisk impuls og efterfølgende manuelt tryk på portbladet. Tryk trykpladen G ud, og træk plastkomponenten F ud for at aktivere denne funktion. |
Mål på kompatible cylindre
Den elektriske lås leveres som standard med en halvcylinder. Se følgende tabel for at finde den passende cylinderdimension ud fra tykkelsen på det materiale i porten, som den elektriske lås monteres på. Du kan også bruge en enkeltsidet cylinder med de mål, der er angivet på tegningen.
Montering af cylinderen
Når du har valgt den rigtige cylinder, skal du montere den elektriske lås som vist i følgende diagram. Sørg for, at der er en afstand på 4mm mellem låsekassens overkant og det mekaniske anslag.
Elektrisk tilslutning af den elektriske lås
Før ledningen gennem gummigennemføringen bag på låsen, og tilslut kablet som vist på billedet:
Billedgalleri med den elektriske lås
| Låsekasse til elektrisk lås NICE PLA10 og tilhørende anslag | Låsekasse til elektrisk lås NICE PLA10 |
|---|---|
|
|
| Indersiden af den elektriske lås NICE PLA10 | Æske til elektrisk lås NICE PLA10 |
|
|
Billedgalleri med anslaget til den elektriske lås
|
|
|
|
