NICE PLA11 – vandret elektrisk lås til svingport, NICE-PLA11
| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
på lager
1.071,02 kr. inkl. moms
| Vægt |
|---|
| 0,80 kg |
Beskrivelse af produktet NICE PLA11 – vandret elektrisk lås til svingport, NICE-PLA11
Elektrisk lås NICE PLA11 beregnet til indendørs og udendørs brug med automatiske og manuelle porte svingporte og låger. Den fungerer som standard i automatisk tilstand. Når den aftagelige komponent trækkes ud, fungerer den halvautomatisk. Den elektriske lås er beregnet til vandret brug, men den kan i princippet også monteres lodret. Til lodret montering anbefales det at vælge en alternativ elektrisk lås PLA10.
Manualer og dokumenter til download
Tekniske oplysninger
| Montering: | vandret (også lodret) |
|---|---|
| Akselafstand: | 70mm fra låsens kant til cylinderens midte |
| Funktioner: |
|
| Spole: | Dobbelt udskiftelig spole, der sikrer jævn belastning og lang levetid. |
| Spænding: | 12V AC |
| Udførelse: |
Hus og mekanisk anslag galvaniseret stål. Messingtunge. |
| Cylinder: | Dobbelt eller halvcylinder (halvcylinderen medfølger i emballagen). |

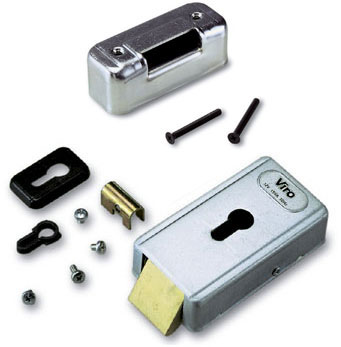

Pakkens indhold
Pakken med den elektriske lås NICE PLA11 indeholder:
 |
|
Den elektriske lås' funktioner
 |
Den elektriske lås NICE PLA11 fungerer automatisk. Når den aftagelige komponent trækkes ud, fungerer den halvautomatisk. I automatisk tilstand låses låsen op med en elektrisk impuls og låses først igen, når porten efterfølgende åbnes og lukkes. I halvautomatisk tilstand låses låsen – når den aftagelige komponent er trukket ud – kun op ved en kombination af en elektrisk impuls og efterfølgende manuelt tryk på portfløjen. Aktivér funktionen ved at skubbe trykpladen G til side og trække plastkomponenten F ud. |
Mål på kompatible cylindre
Den elektriske lås leveres med en halvcylinder. Hvis du skal beregne målet på en anden cylinder, kan du se i tabellen nedenfor, hvilken størrelse der passer til tykkelsen på portmaterialet dér, hvor den elektriske lås skal monteres. Du kan også bruge en enkeltsidet cylinder med målene vist på tegningen.
Montering af cylinderen
Når du har valgt den rigtige cylinder, skal du montere den elektriske lås som vist i diagrammet nedenfor. Sørg for, at der er en afstand på 4mm mellem låsekassens overkant og den øverste del af det mekaniske anslag.
Elektrisk tilslutning af den elektriske lås
Før kablerne gennem gummigennemføringen på låsens bagside, og tilslut kablet som vist på billedet:
Billedgalleri – elektrisk lås

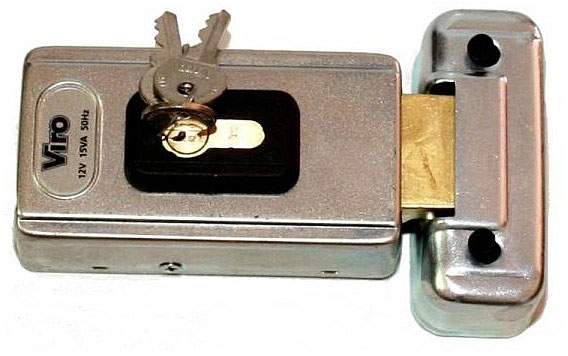

| Låsekassen til NICE PLA11 og dens anslag | Låsekassen til NICE PLA11 |
|---|---|
 |
 |
| Indersiden af den elektriske lås NICE PLA11 | Æsken til den elektriske lås NICE PLA11 |
 |
 |

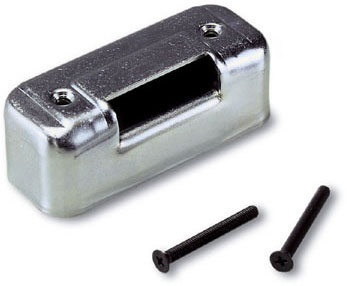

Billedgalleri – låsens anslag
 |
 |
Elektrisk lås NICE PLA11 beregnet til indendørs og udendørs brug med automatiske og manuelle porte svingporte og låger. Den fungerer som standard i automatisk tilstand. Når den aftagelige komponent trækkes ud, fungerer den halvautomatisk. Den elektriske lås er beregnet til vandret brug, men den kan i princippet også monteres lodret. Til lodret montering anbefales det at vælge en alternativ elektrisk lås PLA10.
Tekniske oplysninger
| Montering: | vandret (også lodret) |
|---|---|
| Akselafstand: | 70mm fra låsens kant til cylinderens midte |
| Funktioner: |
|
| Spole: | Dobbelt udskiftelig spole, der sikrer jævn belastning og lang levetid. |
| Spænding: | 12V AC |
| Udførelse: |
Hus og et mekanisk anslag galvaniseret stål. Messingtunge. |
| Cylinder: | Dobbelt eller halvcylinder (halvcylinderen er inkluderet i emballagen). |
Emballagens indhold
Pakken med NICE PLA11 el-slutblikket indeholder:
|
|
El-slutblikkets funktioner
|
NICE PLA11 el-slutblikket fungerer i automatisk tilstand, og når den aftagelige komponent er taget ud, fungerer det halvautomatisk. I automatisk tilstand låses slutblikket op med en elektrisk impuls og låses først igen, når porten efterfølgende er blevet åbnet og lukket. I halvautomatisk tilstand låses slutblikket, efter at den aftagelige komponent er taget ud, kun op ved at kombinere en elektrisk impuls med et efterfølgende manuelt tryk på portbladet. For at aktivere denne funktion skal du skubbe trykpladen G væk og trække plastkomponenten F ud. |
Mål på kompatible cylindre
El-slutblikket leveres med en halvcylinder. Hvis du skal bruge en anden cylinder, kan du finde den passende størrelse i tabellen nedenfor ud fra tykkelsen på det portmateriale, som el-slutblikket skal monteres på. Du kan også bruge en enkeltsidet cylinder med de mål, der er angivet på tegningen.
Montering af cylinderen
Når du har valgt den rigtige cylinder, monteres el-slutblikket som vist i følgende diagram. Sørg for, at afstanden mellem slutblikkets hus og toppen af det mekaniske anslag er ideelt set 4 mm.
Elektrisk tilslutning af el-slutblikket
Før ledningerne gennem gummigennemføringen bag på slutblikket, og tilslut kablet som vist på billedet:
Billedgalleri med el-slutblikket
| NICE PLA11-el-slutblikkets hus og anslag | NICE PLA11-el-slutblikkets hus |
|---|---|
|
|
| Indersiden af NICE PLA11-el-slutblikket | Æsken til NICE PLA11-el-slutblikket |
|
|

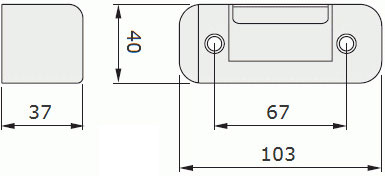

Billedgalleri med el-slutblikkets anslag
|
|
