NICE Soon SO2000 – motor til ledhejseport med et areal på maks. 20 m² og en højde på maks. 5 m
| Produktets tilgængelighed: | inden for 3 dage | Vi afsender normalt varerne inden for 3 dage. |
|---|
inden for 3 dage
4.284,80 kr. inkl. moms
| Vægt |
|---|
| 11 kg |
Beskrivelse af produktet NICE Soon SO2000 – motor til ledhejseport med et areal på maks. 20 m² og en højde på maks. 5 m
NICE SOON SO2000 er en akselmotor til sektionsgarageporte med et areal på op til 20 m² og en vejledende højde på 5 m. Den har 24 V DC-motor, indbygget styreenhed NICE SOA2R10 med BlueBUS, magnetisk enkoder og integreret LED-belysning. Hele motoren forsynes fra 230 V AC.
Motoren er selvlåsende og kan frikobles med de medfølgende snore ved strømsvigt. Enkoderen overvåger positionen; åben og lukket position skal indlæres. Mekaniske stop og korrekt afbalancering af porten er stadig nødvendige.
| Hurtig navigation | |
|---|---|
| Valg af motor | Tilbehør |
| Emballage | Montering |
| Frikobling | Tilslutning |
| Første opstart | Indstillinger |
| Betjening | Fejlfinding |
| Nulstilling | Vedligeholdelse |
| Tekniske data | Manual PDF |
Tilbehør og valg af styring
SOA2R10 er indbygget i SOON SO2000. En separat DPRO924 medfølger ikke til denne version. Tilslutningen og indstillingerne nedenfor gælder for SOA2R10; hvis styrekortet har en anden betegnelse, skal du følge vejledningen til den monterede styreenhed.
| Hvad | Hvorfor | Type |
|---|---|---|
| Fotoceller | Beskyttelse af portåbningen; toleder- tilslutning uden polaritet. | NICE EPMB |
| Advarselslampe | Advarer om bevægelse; indstillingen FLASH. | NICE ELDC |
| Radio og fjernbetjening | Betjening med sender; SM-stik og parring. | NICE OXIBD + NICE MYGO4 |
| Backupbatteri | Bevægelse ved strømsvigt; monteres i motoren. | NICE PS124 |
| Direkte aksel | Tilpasning til diametre på 31,75 / 35 / 40 mm. | NICE CRA9 |
| Kædetræk | Montering forskudt fra aksen; valg af gear og konsoller. | NICE CRA1, NICE CRA6, NICE CRA7, NICE CRA8 |
Hvornår skal du vælge SOON SO2000?
Motoren er velegnet til indendørs brug på en afbalanceret sektionsport, når du ønsker styringen indbygget i motoren og en løsning uden loftskinne. IP40 betyder, at den er beskyttet til indendørs montering. Modstand i føringerne, fjedre, vind og isdannelse har større betydning for egnetheden end portens areal alene.
| Krav | Værdi |
|---|---|
| Sektionsportens areal | Højst 20 m². |
| Vejledende mål | Højde op til 5 m, bredde op til 4 m; kontrollér den konkrete port. |
| Drejningsmoment | Maks. 50 Nm; nominelt 30 Nm. |
| Udgangshastighed | Maks. 30 omdr./min.; nominelt 18 omdr./min. Portbladets hastighed afhænger også af tromlens diameter og gearingen. |
Antal cyklusser afhængigt af bevægelsesmodstanden
En cyklus er en fuld åbning og lukning. Intensiv drift er underlagt følgende betingelser:
| Kraft ved manuel bevægelse | Cyklusser/time | I træk |
|---|---|---|
| Op til 120 N | 20 | 35 |
| 120–180 N | 18 | 33 |
| 180–220 N | 15 | 30 |
Ved grænsen mellem intervallerne skal den laveste grænse anvendes. Den termiske begrænser overvåger belastningen og bevægelsens varighed. Lad drevet køle af, hvis begrænseren aktiveres. Oplysningen om 15 cyklusser/time i de tekniske data gælder en 3 m port ved nominelt moment. Det er ikke en garanti for en vilkårlig konfiguration.
Hvad følger med drevet

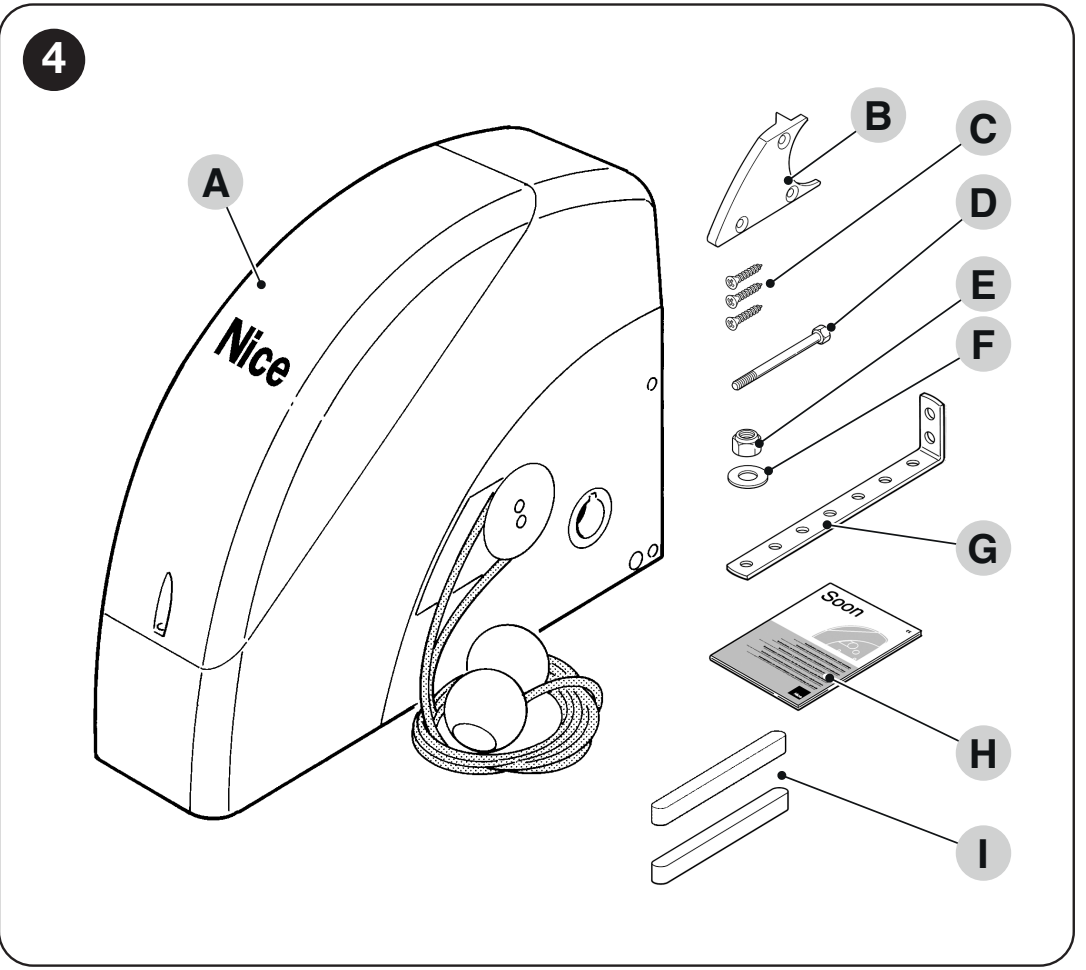

SOON: motor, snorudløser, beslag og monteringsbeslag
| Del | Funktion |
|---|---|
| Motor med styring | SOON SO2000 med SOA2R10-kontrolenhed og belysning. |
| Frigørelse | Snorudløser; 4 m snore og føringsdel til vandret montering. |
| Fastgørelse | Beslag, M8 × 130-bolt, M8-låsemøtrik, D8-skive, 3 selvskærende skruer og 2 kiler. |
| Monteringsvejledning | Vejledning til drevet. Vægankre, CRA-gear, fotoceller, radio og batteri vælges efter konfigurationen. |
Montering af drevet
Montering, elektrisk tilslutning og afprøvning skal udføres af en kvalificeret tekniker. Afbryd både strømforsyningen og reservebatteriet før indgreb. Porten skal være mekanisk sikker og korrekt afbalanceret, og skinner og stop skal fungere korrekt. På en ledhejseport skal fjedre og bærewirer også kontrolleres. Drevet løser ikke problemer med en port, der går trægt.
Direkte montering på akslen
NICE SOON SO2000-drevet monteres direkte på ledhejseportens aksel Ø 25,4 mm. Til aksler på Ø 31,75 / 35 / 40 mm anvendes NICE CRA9. Monteringsbeslaget følger med; vælg vægankre efter underlaget. Motorens åbning på Ø 25,5 mm betyder ikke, at en anden akseldiameter anbefales.
- Monter SOON med porten lukket. Skub drevet på akslen, og indsæt den medfølgende kile.
- Skru beslaget fast på drevet med den medfølgende bolt, møtrik og skive. Fastgør beslaget forsvarligt til den bærende væg.
- Ved vandret montering monteres den medfølgende føringsdel til frigørelsessnorene med tre skruer, og snorene føres som vist på illustrationen. Snorene skal være tilgængelige.
- Kontrollér encoderens position og den frie bevægelsesbane før indlæring. Encoderens anvendelige område er 5–95 %; yderpositionerne skal ligge inden for dette område.

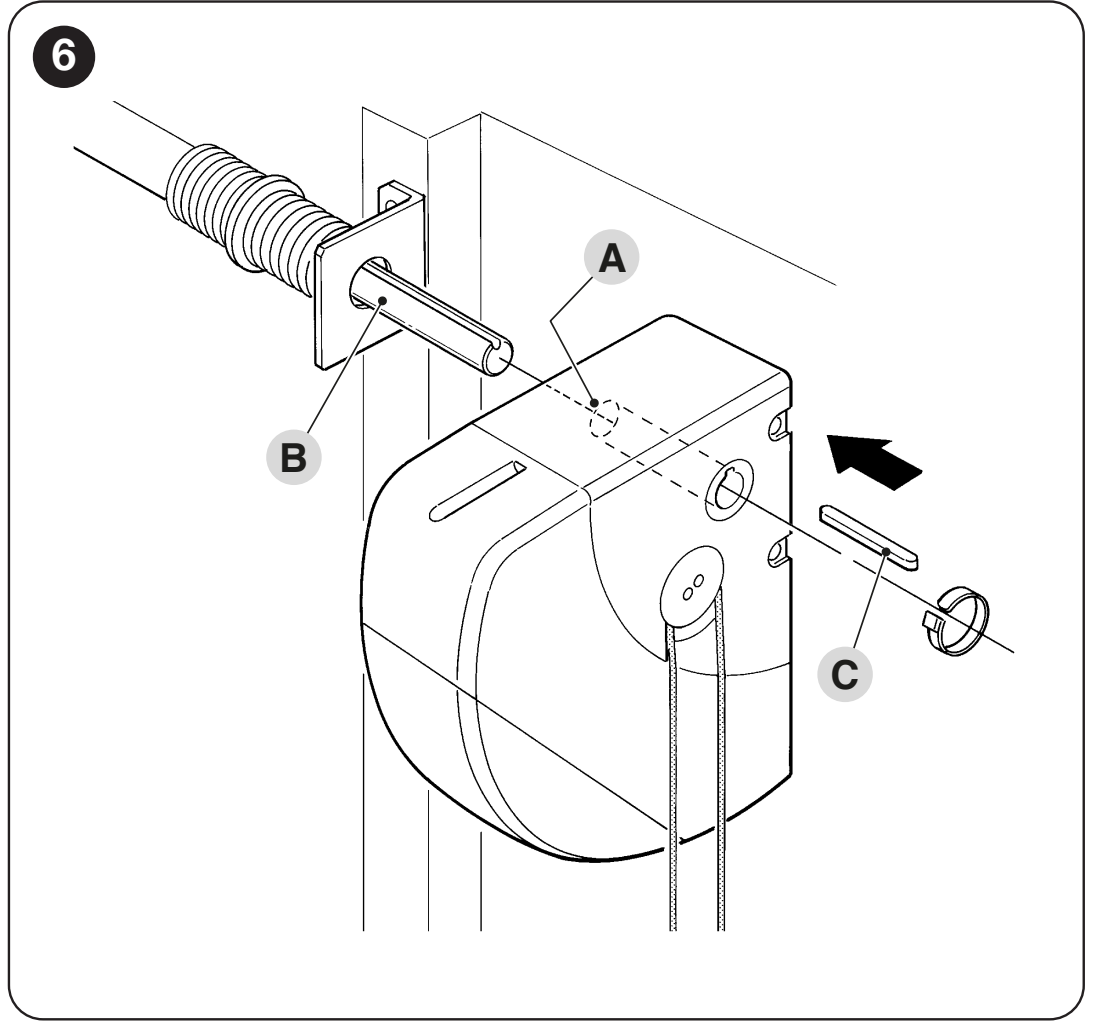

SOON: drevet skubbes på akslen, og kilen indsættes

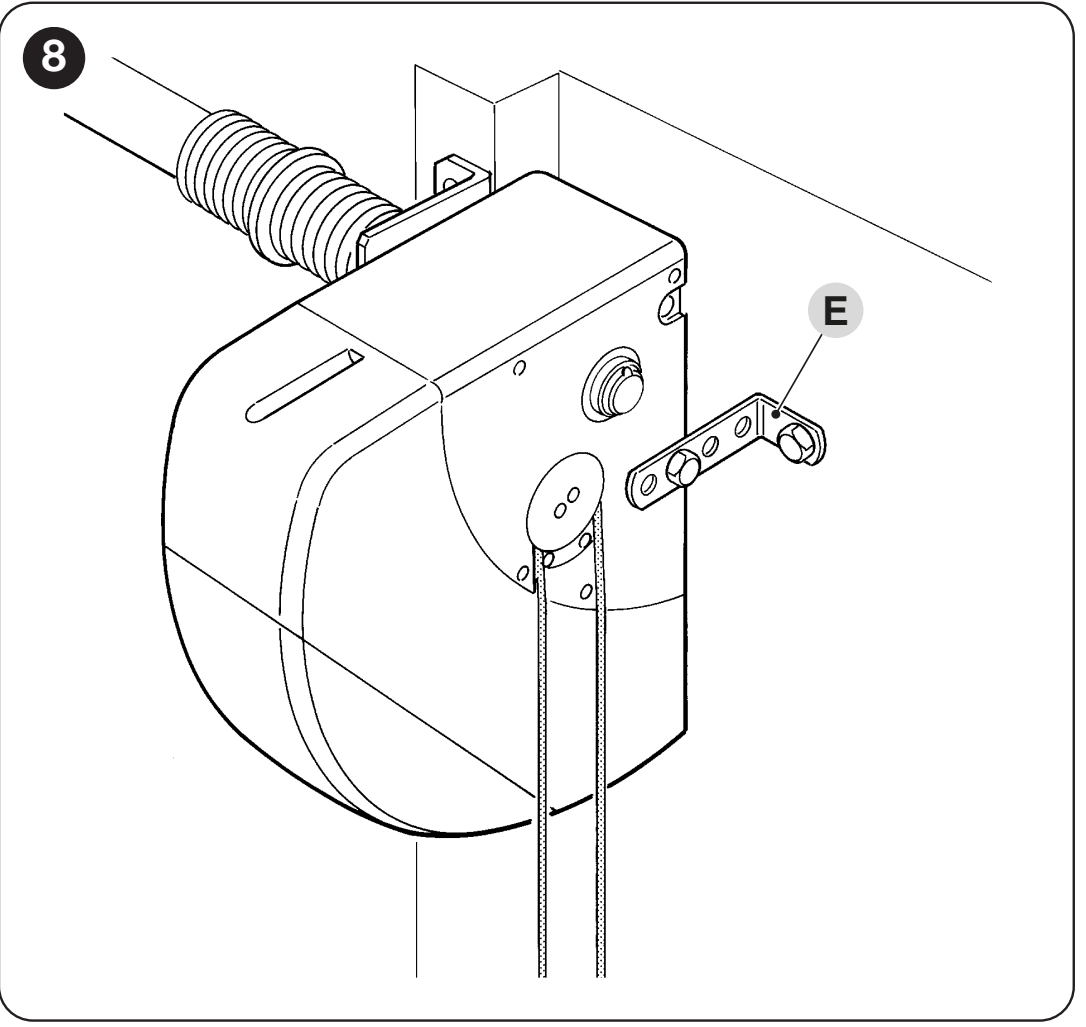

SOON: det medfølgende beslag fastgøres til væggen

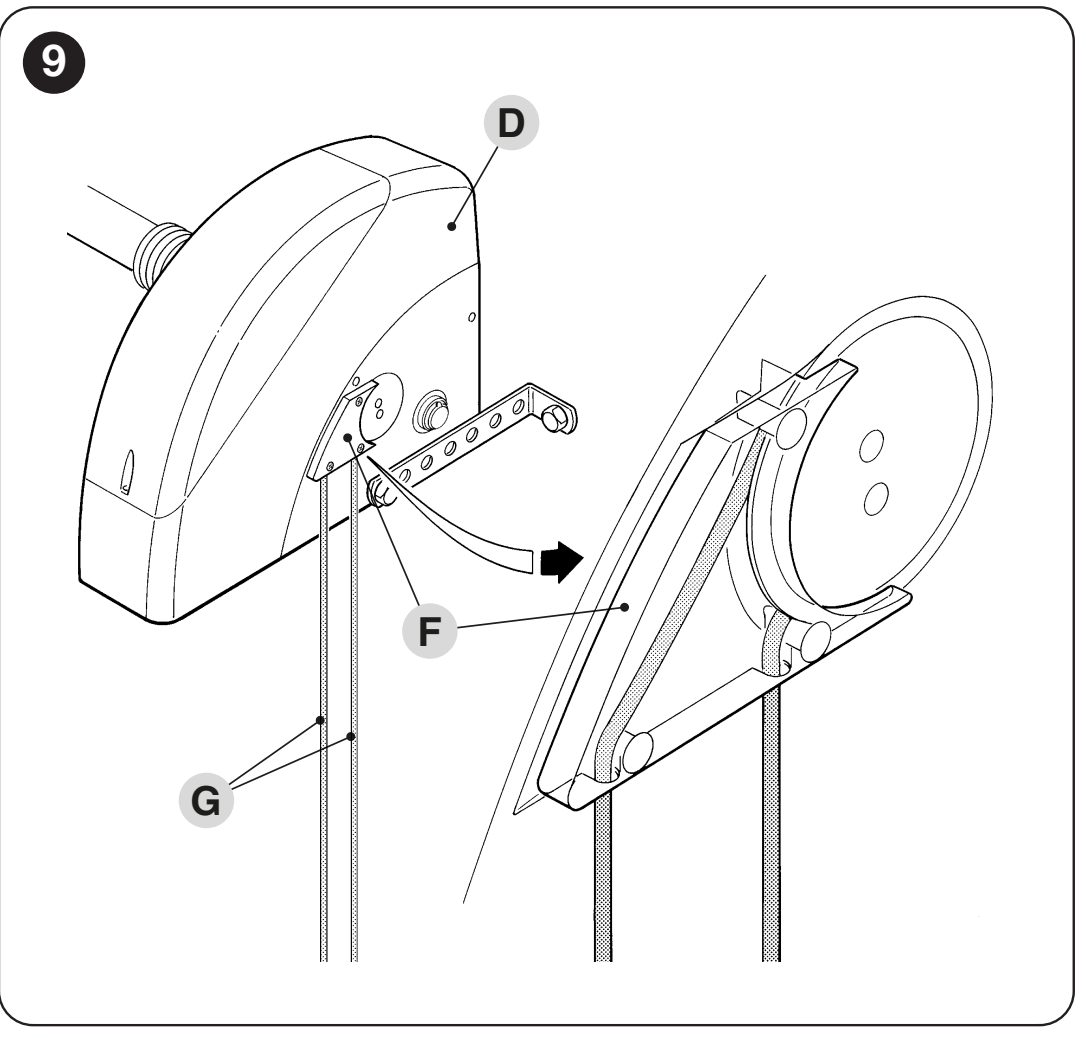

SOON i vandret position: føring af frigørelsessnorene
Montering væk fra akslen via kæde
Hvis der ikke er plads nok til direkte montering, anvendes en aksel med et tandhjul med 18 tænder NICE CRA1 i drevet og et tandhjul på portens aksel. Transmissionen forbinder 1/2″ × 5/16″-kæden NICE CRA3 (1 m) eller NICE CRA4 (5 m), med forbindelsesled NICE CRA2. Beslagene bruges til at fastgøre drevet uden for aksens linje NICE CRA8.
| Udveksling | Komponenter og resultat |
|---|---|
| 1 : 1 | NICE CRA1 + NICE CRA7 (18 / 18 tænder). Ingen reduktion af omdrejningstallet. |
| 1 : 2 | NICE CRA1 + NICE CRA6 (18 / 36 tænder). Portens aksel roterer langsommere; det overførte moment og portens konstruktion skal vurderes. |
Tandhjulene skal flugte, kæden skal være korrekt strammet og beskyttet mod, at hænder eller tøj kommer i klemme. Ændring af udvekslingen ændrer ikke automatisk det tilladte portareal. Dimensioner, afbalancering, vandring og hele konfigurationen skal vurderes samlet.
Kædeløsning til en ophængt skydeport
Tilslutning og indlæring af SOON på denne side gælder en ledhejseport. En kædekonfiguration til en ophængt port kræver en særskilt vurdering af, hvilket drev der er egnet.
På en ophængt port består kædetrækket af en aksel med tandhjul NICE CRA1, en strammer med returtandhjul NICE CRA5, kæde NICE CRA4 og forbindelsesled NICE CRA2. Portbladet fastgøres til den øverste eller nederste kædegren afhængigt af kørselsretningen. Ved to modgående portblade fastgøres det ene til den øverste kædegren og det andet til den nederste.
Der er tale om en individuelt konstrueret kædekonfiguration. Arealgrænsen for en ledhejseport fastlægger ikke den tilladte vægt eller længde på et ophængt portblad. Montøren skal kontrollere køremodstanden, kraftoverførslen, bevægelsesbanen, de mekaniske stop og beskyttelsen af klemsteder.
Manuel frigørelse ved strømsvigt
Frigør kun porten, når den står stille og er korrekt afbalanceret. Frigør den aldrig, hvis fjedrene er beskadigede, eller hvis porten kan falde ned.
- Træk i udløseren/snoren A som vist på illustrationen. Drevet frigøres.
- Flyt porten manuelt uden at bruge vold.
- Træk i udløseren/snoren for at genoptage motordriften B. Kontrollér, at den er låst igen.

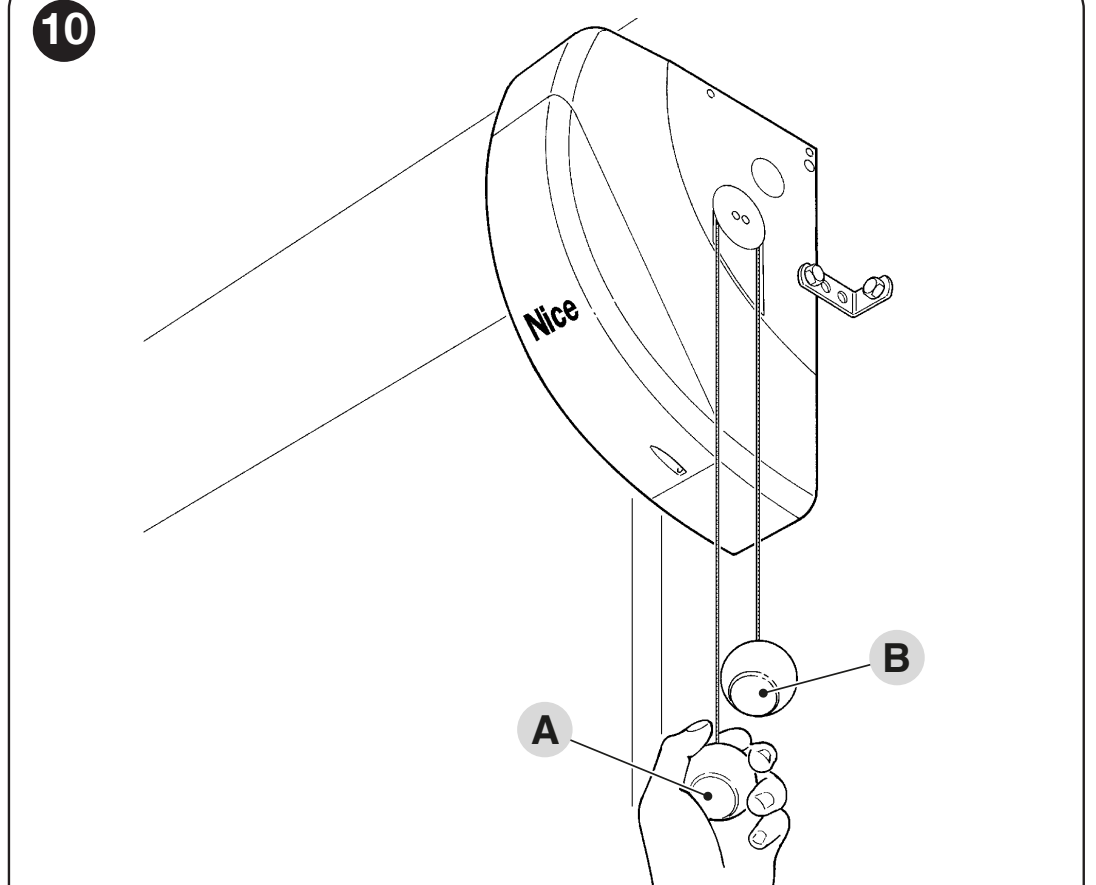

SOON: A frigør gearet, B låser det igen
Tilslutning af SOA2R10
Afbryd både 230 V og PS124, før dækslet åbnes. Styreenheden er indbygget direkte i drevet. Før kablerne gennem kabelgennemføringerne, adskil netledningerne fra signalkablerne, og tilslut beskyttelsesjord.

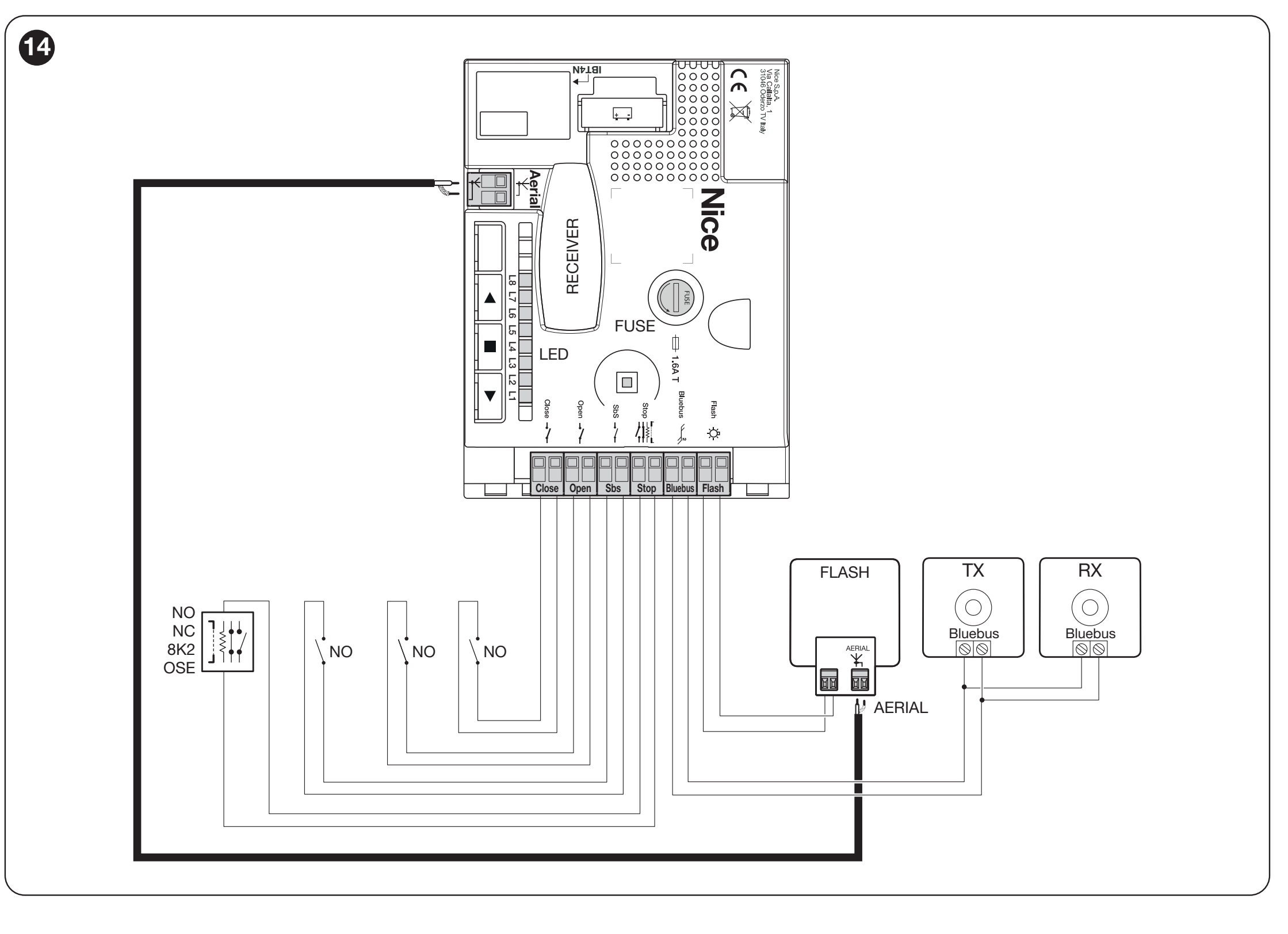

SOA2R10: FLASH, BlueBUS, STOP, SbS, OPEN, CLOSE, antenne, SM og IBT4N
Kabelføring og maksimale længder
| Ledning | Kabel / længde |
|---|---|
| 230 V AC-net | 3 × 1,5 mm² / 30 m; ved større længde 3 × 2,5 mm² og jordforbindelse ved drevet. |
| FLASH | 2 × 1 mm² / 20 m. |
| BlueBUS | 2 × 0,5 mm² / 30 m; mellem 30–50 m skal du bruge 2 × 1 mm². |
| Nøglekontakt | 2 ledninger på 2 × 0,5 mm² / 50 m eller én på 4 × 0,5 mm². |
| Sikkerhedskant | 2 × 0,5 mm² / 20 m; ved OSE skal det separate ledningssystem følges. |
| Antenne | RG58 / højst 20 m, anbefalet mindre end 5 m. |
Klemmer og hjælpeforsyning
| Klemme | Tilslutning |
|---|---|
| BlueBUS | Tolederforsyning og kommunikation til kompatible enheder; uden polaritet, højst 12 BlueBUS-enheder. Det er ikke en fri 24 V-udgang. |
| STOP | Sikkerhedsanordning NO, NC, 8,2 kΩ eller understøttet optisk sikkerhedskant; tilslutningsbetingelser. |
| SbS / OPEN / CLOSE | Spændingsfrie NO-kontakter: trinvis styring / åbning / lukning. Ingen ekstern spænding; selve kontakten har ingen polaritet. |
| Hjælpeforsyning + / − | + højre klemme i SbS-parret, − venstre klemme i STOP-parret set i retningen på detaljen nedenfor. 24 V DC, −30 % / +50 %, højst 100 mA i alt. Må ikke forveksles med de komplette par af styreindgange. |
| SM / IBT4N | SM til plug-in-modtager; IBT4N til BusT4-grænseflade og programmeringsenhed. |
| FLASH | Udgangen ændres afhængigt af den valgte funktion; spænding og grænser nedenfor. |
Hjælpeforsyning SOA2R10: markeret SbS-klemme (+) og STOP-klemme (−)
BlueBUS-fotoceller
NICE EPMB tilslut parallelt med to ledninger til BlueBUS. Ledningernes rækkefølge er ligegyldig. Indstil de samme jumpere på TX og RX i ét par; hvert par har sin egen adresse. Efter tilføjelse eller fjernelse af en enhed skal du gentage indlæring af enheder.

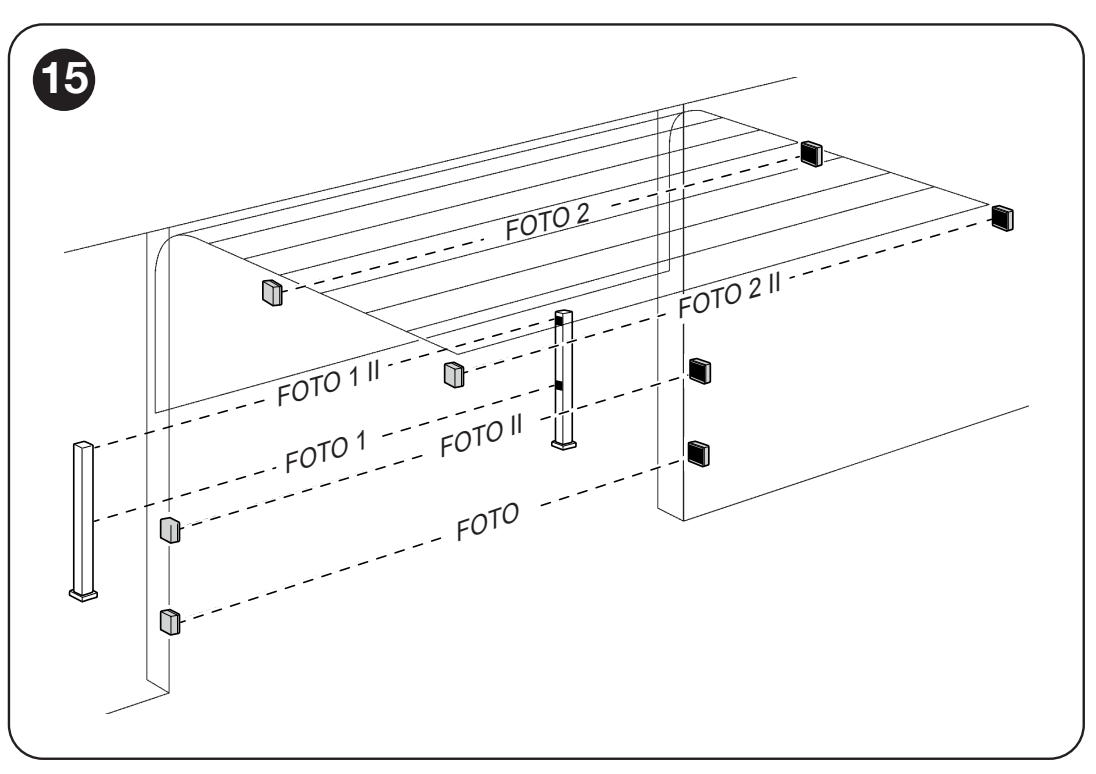

SOON: placeringer og funktioner for de enkelte fotocellepar
| Adresse | Reaktion |
|---|---|
| FOTO / FOTO II | Ydre par i 50 / 100 cm højde: stopper og vender bevægelsen under lukning. |
| FOTO 1 / FOTO 1 II | Indre par i 50 / 100 cm højde: beskyttelse under både åbning og lukning. |
| FOTO 2 / FOTO 2 II | Ydre / indre par, aktivt under åbning. |
| FOTO 3 | Par, der beskytter hele automatiseringsområdet. |
| FA1 / FA2 | Åbningskommando, ikke en erstatning for et beskyttelsespar; på understøttet TX og RX afbrydes jumper A. |
Jumpernes placering indstilles i henhold til vejledningen til EPMB-fotocellen og den ønskede funktion. Klassiske EPM-relæfotoceller må ikke tilsluttes direkte til BlueBUS.
STOP og sikkerhedskant
Flere NO-kontakter tilsluttes parallelt, flere NC-kontakter i serie. Den resistive kant skal give enheden 8,2 kΩ i hviletilstand; ved kaskadekobling bruges slutmodstanden kun for enden. Tilslutningen af den optiske OSE-kant afhænger af dens konkrete grænseflade. Brug ikke hjælpeforsyningen +/− fra SbS/STOP til disse enheder uden det korrekte kantskema. Udfør indlæring og en STOP-test efter hver ændring.
Blinklys og FLASH-funktioner
NICE ELDC er et lavspændingsblinklys til 12–36 V. På SOA2R10 skal FLASH indstilles til II/L4 → værdien L4 „blinklys“. Denne funktion er beregnet til en 12 V advarselslampe på op til 21 W; vælg ikke tilbehør ud fra drevets 230 V netindgang. Kontrollér efter tilslutning, at lampen blinker synligt, mens porten bevæger sig.
| FLASH-funktion | Spænding og belastning |
|---|---|
| Blinklys | 12 V advarselslampe, højst 21 W; under bevægelse 0,5 s tændt / 0,5 s slukket. |
| Åbningsindikator | 24 V, højst 5 W. |
| Elektromagnet, slå eller lås | 24 V, højst 10 W; kun selve spolen uden egen elektronik. Vælg den relevante funktion II/L4. |
Hverken FLASH-terminalparret eller antennestikket er mærket som hjælpeforsyningsklemmer +/−. Udled ikke ledningernes rækkefølge ud fra SbS/STOP-detaljen; følg mærkningen på enheden og det monterede printkort ved en polariseret spole.
Backupbatteri PS124 og programmering
NICE PS124 monteres i drevet og tilsluttes det dertil beregnede stik først efter montering og programmering. Det medfølger ikke til en løs motor. Antallet af bevægelser ved strømsvigt afhænger af porten, strømforbruget og batteriets tilstand; oplysningen om cirka 10 manøvrer er kun vejledende.

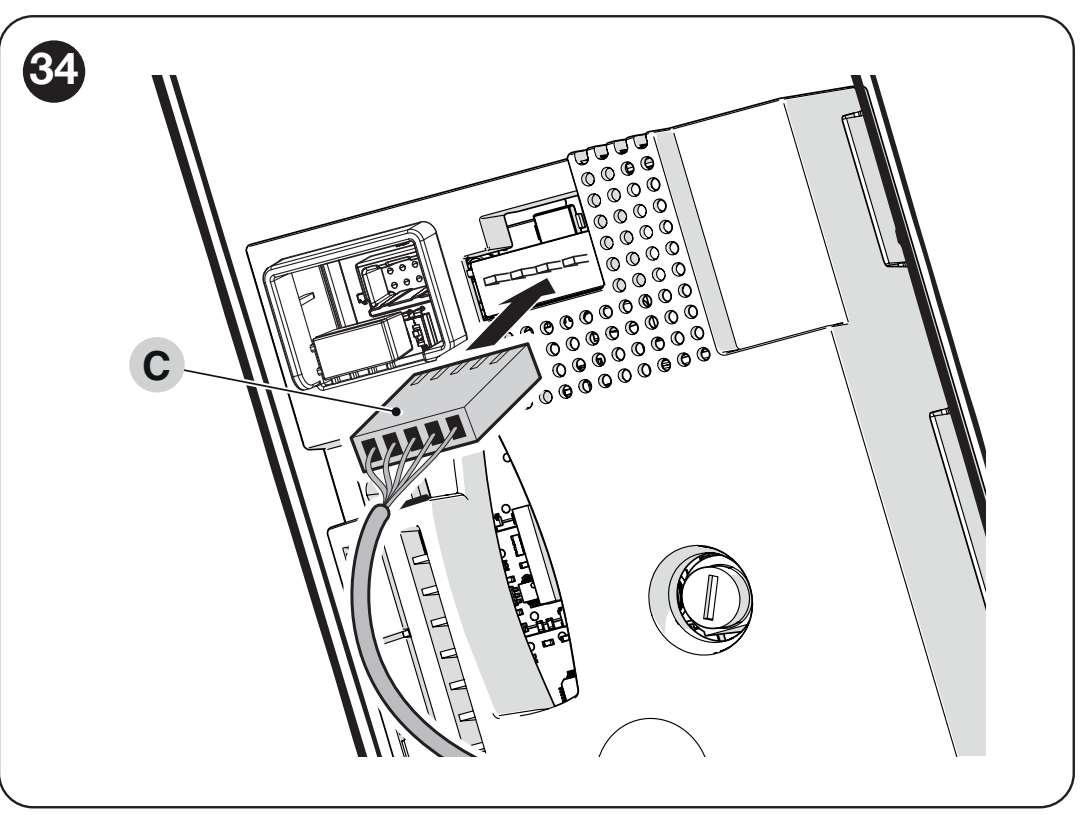

SOON: tilslutning af PS124-backupbatteriets stik
Oview-programmeringsenheden bruger IBT4N/BusT4-grænsefladen. Ved understøttet Solemyo-solenergiforsyning må drevet ikke samtidig forsynes fra elnettet. Forveksl ikke backup- eller solenergitilbehør fra en anden generation på grund af et lignende stik.
Første opstart og indlæring af positioner
Før teststart skal porten placeres cirka midt på sin bane. Efter opstart skal BlueBUS blinke én gang i sekundet; blinklyset og følge-lyset er slukket i hviletilstand. Hvis kontrollen ikke stemmer, skal du afbryde strømmen og kontrollere tilslutningen.
1. Indlæring af BlueBUS og STOP
- Hold OPEN ▲ + STOP ■ nede i cirka 3 s.
- Slip, når L1 og L2 blinker hurtigt.
- Vent, til processen er afsluttet: STOP-LED'en lyser, L1/L2 slukker. L3/L4 kan begynde at blinke som tegn på, at positionerne skal indlæres.
Indlæring er nødvendig, også uden tilsluttet tilbehør.
2. Forkortet indlæring af åbning og lukning
- Hold STOP ■ + CLOSE ▼ 3 s; L1 blinker.
- Indstil den ønskede fulde åbning med ▲/▼. Hold STOP 5 s nede for at gemme A1 og springe valgfrie positioner over.
- Når L8 blinker, indstilles den lukkede position A0. Bekræft med STOP 2 s.
- Når LED'en slukker, blinker signallampen. Fortsæt med den obligatoriske indlæring af kræfter.
Fuld indlæring og brugerdefineret deceleration
Gå ind på samme måde: STOP + CLOSE i 3 s. Flyt porten til hvert punkt med ▲/▼, og bekræft positionen med STOP 2 s. Spring en valgfri position over ved at trykke hurtigt på STOP to gange.
| LED / position | Betydning |
|---|---|
| L1 – A1 | Fuld åbning; obligatorisk. |
| L2 – RA1 | Start på deceleration ved åbning; valgfri. |
| L4 – RINT | Mellemliggende decelerationsposition ved lukning; sænker hastigheden ca. 50 cm før punktet og genoptager derefter den indstillede hastighed. |
| L5 – AP | Position for delvis åbning; valgfri. |
| L7 – RA0 | Start på deceleration ved lukning; valgfri. |
| L8 – A0 | Lukket position; obligatorisk. |
3. Obligatorisk automatisk indlæring af kræfter
Send en bevægelseskommando med SbS eller OPEN. Enheden udfører 3 fulde cyklusser. Afbryd dem ikke, og hold øje med hele portområdet. Hvis processen afbrydes, startes proceduren igen via SbS, OPEN eller CLOSE. Ændring af positioner, hastighed eller rotationsretning udløser en ny indlæring af kræfter. Når indlæringen er fuldført, skal sikkerhedsudstyret og stødkraften stadig afprøves.
Programmering af SOA2R10

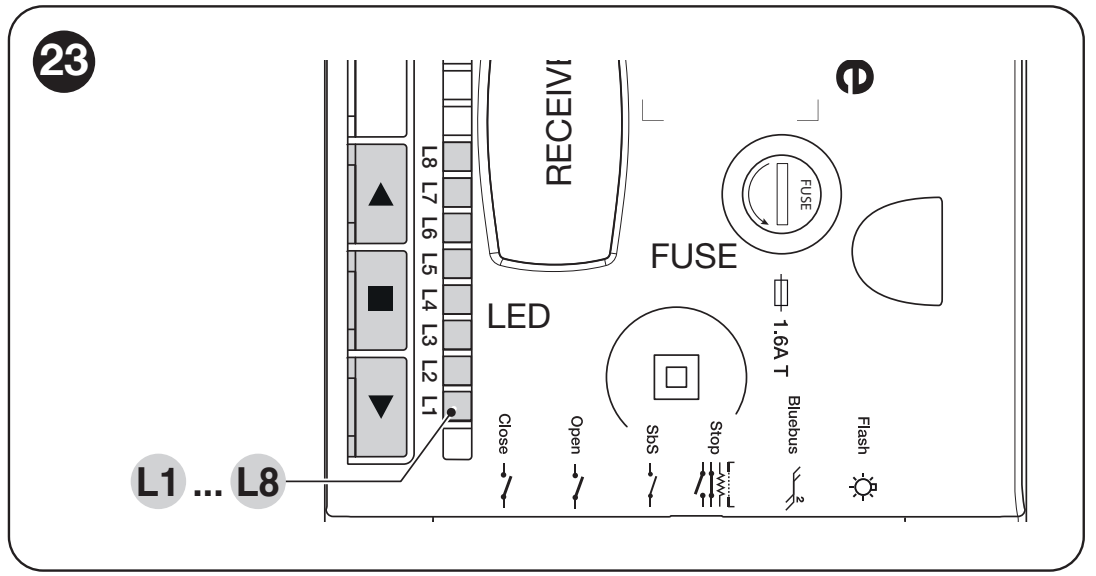

SOA2R10: OPEN ▲, STOP ■, CLOSE ▼ og programmerings-LED'er L1–L8
I hvile åbner ▲, lukker ▼, og ■ stopper. Under bevægelse stopper alle tre knapper motoren. Under indstilling har hver parameter sin egen indgangs-LED; værdi-LED'en på niveau II er et separat valg.
Niveau I – slå funktioner til og fra
- Hold STOP nede i ca. 3 s, indtil L1 begynder at blinke; slip knappen.
- Vælg indgangs-LED'en med ▲/▼.
- Tryk kort på STOP: kort blink betyder OFF, langt blink betyder ON.
- Programmeringen afsluttes, og ændringerne gemmes, hvis der ikke trykkes på nogen knap i 10 s.
Alle otte funktioner er fra fabrikken indstillet til OFF.
| LED – funktion | Funktion og fabriksindstilling |
|---|---|
| L1 – Automatisk lukning | ON: lukker efter den pause, der er indstillet under II/L1. OFF: ingen automatisk lukning. Fabriksindstilling: OFF. |
| L2 – Lukning efter fotocelle | ON: 5 sekunders pause efter fotocellen frigives. Hvis automatisk lukning er OFF, fuldføres åbningen først; hvis den er ON, kan frigivelse af fotocellen standse åbningen og starte en pause på 5 s. STOP annullerer efterfølgende lukning. Fabriksindstilling: OFF. |
| L3 – Luk altid | ON: Når strømmen vender tilbage, og porten registreres som åben, lukkes den efter 3 s forvarsling. OFF: denne lukkekommando ved genetablering af strømmen anvendes ikke. Fabriksindstilling: OFF. |
| L4 – Standby | ON: Efter ca. et minuts inaktivitet slukkes BlueBUS og de almindelige LED'er; BlueBUS blinker langsomt. Reducerer strømforbruget ved batteridrift. Fabriksindstilling: OFF. |
| L5 – Lang reversering | ON: Efter et sikkerheds-STOP eller kraftbegrænsning vendes bevægelsesretningen helt frem til endepositionen. OFF: kort reversering på ca. 15 cm. Fabriksindstilling: OFF. |
| L6 – Forvarsling | ON: Signallampen blinker i 3 s før bevægelsen. OFF: Signallampen tændes, når bevægelsen starter. Fabriksindstilling: OFF. |
| L7 – Følsomhed | ON: øger følsomheden for registrering af forhindringer. Kræver kontrol af kræfter og sikkerhedsreaktioner. Fabriksindstilling: OFF. |
| L8 – Porttype | ON: tung port. OFF: let port. Indstillingen ændrer ikke det tilladte areal eller de mekaniske krav. Fabriksindstilling: OFF. |
Niveau II – justerbare parametre
- Hold STOP nede i ca. 3 s, indtil L1 blinker, og slip knappen.
- Vælg parameterens indgangs-LED med ▲/▼.
- Hold STOP nede; efter ca. 3 s lyser værdi-LED'en.
- Hold STOP nede, mens du ændrer værdien med ▲/▼, og slip derefter STOP.
- Indstillingen gemmes, hvis der ikke foretages ændringer i 10 s. Værdier med fed skrift er fabriksindstillinger.
| Indgangs-LED – navn og beskrivelse | Indstillings-LED – værdi |
|---|---|
| L1 – Pausetid Gælder, når I/L1 er ON. | L1 – 10 s L2 – 20 s L3 – 40 s L4 – 60 s L5 – 80 s L6 – 120 s L7 – 160 s L8 – 200 s |
| L2 – SbS-trinfunktion Sekvens for SbS-indgangen og trinfunktionen fra fjernbetjeningen. | L1 – Åbn – stop – luk – stop L2 – Åbn – stop – luk – åbn L3 – Åbn – luk – åbn – luk L4 – Fællesfunktion L5 – Fællesfunktion 2; kommando over 2 s = STOP L6 – Trinfunktion 2; kommando over 2 s = delvis åbning L7 – Dødmandsbetjening L8 – Automatisk åbning, lukning med holdetryk |
| L3 – Motorhastighed Gentag indlæringen af kræfter efter ændring. | L1 – V1 – 30 % L2 – V2 – 44 % L3 – V3 – 58 % L4 – V4 – 72 % L5 – V5 – 86 % L6 – V6 – 100 % L7 – Åbning V4 / lukning V2 L8 – Åbning V6 / lukning V4 |
| L4 – FLASH-funktion Tilpas til den tilsluttede enhed og udgangsgrænsen. | L1 – Kontrollampe for åben port L2 – Aktiv ved lukket port L3 – Aktiv ved åben port L4 – Advarselsblink L5 – Elektrisk rigellås L6 – Elektrisk lås L7 – Elektromagnet L8 – Vedligeholdelsesindikator |
| L5 – Åbningskraft Kraften kan ikke erstatte afhjælpning af friktion. Mål stødkraften igen efter ændringen. | L1 – Kraft 1 – lav L2 – Kraft 2 L3 – Kraft 3 L4 – Kraft 4 L5 – Kraft 5 L6 – Kraft 6 L7 – Kraft 7 L8 – Kraft 8 – høj |
| L6 – Lukkekraft Må kun indstilles efter kontrol af mekanikken og sikkerhedsanordningerne. | L1 – Kraft 1 – lav L2 – Kraft 2 L3 – Kraft 3 L4 – Kraft 4 L5 – Kraft 5 L6 – Kraft 6 L7 – Kraft 7 L8 – Kraft 8 – høj |
| L7 – Vedligeholdelsesmeddelelse Tæller manøvrer; en åbning og en lukning tæller som to manøvrer. | L1 – Automatisk efter belastning L2 – 1 000 manøvrer L3 – 2 000 manøvrer L4 – 4 000 manøvrer L5 – 6 000 manøvrer L6 – 8 000 manøvrer L7 – 10 000 manøvrer L8 – 12 000 manøvrer |
| L8 – Fejlhistorik Kun læsning, visningsrækkefølge. | L1 – 1. manøvre – seneste L2 – 2. manøvre L3 – 3. manøvre L4 – 4. manøvre L5 – 5. manøvre L6 – 6. manøvre L7 – 7. manøvre L8 – 8. manøvre |
Hvis enheden bruger en værdi mellem to niveauer, blinker to LED'er skiftevis. Det er ikke nødvendigvis en fejl. Forveksl ikke parameterens indgangs-LED med LED'en for dens værdi.
Ændring af rotationsretning
Hold STOP inde i 3 sekunder, mens enheden står stille, indtil L1 blinker. Tryk samtidig på ▲ + ▼: Hvis følgelyset lyser, er retningen omvendt; hvis det er slukket, er retningen standard. Vent 10 sekunder, til processen er afsluttet, og gentag indlæringen af positioner og kræfter. Skift ikke retning, mens porten er i bevægelse.
Fjernbetjening og antenne
Radiomodtageren sættes i stikket SM med strømforsyningen og batteriet frakoblet. Forveksl ikke udstyret til en separat motor med et komplet sæt: Vælg modtager og sendere efter den faktisk leverede konfiguration.
NICE OXIBD understøtter både envejs- og tovejsfjernbetjeninger; en passende envejs-fjernbetjening er NICE MYGO4. En ældre installeret modtager kan bruge en anden kodning. Samme frekvens på 433,92 MHz er ikke i sig selv tilstrækkelig.
I normal tilstand 1 er modtagerens udgange: 1 – trinvis styring, 2 – delvis åbning, 3 – åbning, 4 – lukning. Tilstand 2 gør det muligt at tilknytte en enkelt knap til en valgt kommando. Udfør den præcise parring og sletning i henhold til vejledningen til den specifikke OXIBD-modtager; motorens knapper sletter ikke dens radiolager.
Ved OXIBD skal antennen tilsluttes modtagerens stik i henhold til OXIBD-antennetilslutningen. Koaksialkablets midterleder tilsluttes signal, og skærmen til antennens jord. Det er ikke strømforsyningens +/−.
Fejlfinding og afhjælpning af årsagen
Blinklysets korte blink gentages to gange med en pause på 1 sekund. Afhjælp først årsagen; forsøg ikke at overvinde en forhindring ved at øge kraften.
| Signal | Årsag og løsning |
|---|---|
| 2 blink | Fotocellen blokerer bevægelsen. Rengør og juster optikken, og fjern forhindringen; kontrollér adresseringen. |
| 3 blink | Øget modstand eller aktivering af kraftbegrænsningen. Kontrollér afbalancering, føring og fjedre; udfør en test. |
| 4 blink | STOP. Kontrollér sikkerhedskanten og dens tilslutning. |
| 5 blink | Fejl i interne parametre: Vent mindst 30 sekunder, og prøv derefter at sende en kommando. Hvis fejlen fortsætter, skal enheden serviceres. |
| 6 blink | Driftsgrænsen er overskredet: Lad motoren køle af i nogle minutter. |
| 7 blink | Intern elektrisk fejl: En fagperson skal afbryde alle strømkilder og kontrollere printkortet og kablerne. |
| 8 blink | En vedvarende kommando blokerer for yderligere kommandoer. Kontrollér, om kontakten SbS/OPEN/CLOSE sidder fast. |
| 9 blink | Elektronisk blokering af automatikken. Brug kommandoen til elektronisk oplåsning; det er ikke en nødudløsning med snor. |
| LED ved stilstand | Betydning |
|---|---|
| BlueBUS 1× pr. sekund | Normal drift. To hurtige blink bekræfter en ændring af indgangen eller en modtaget radiokommando. |
| BlueBUS slukket / lyser konstant | Kontrollér strømforsyning, sikringer og printkort; indikeringen er anderledes i standby. |
| STOP slukket | Sikkerhedsindgangen er ikke i den gemte hviletilstand. |
| L1 + L2 blinker | Det er nødvendigt at indlære enhederne. |
| L3 + L4 blinker | Det er nødvendigt at indlære positionerne. |
| L1 eller L8 blinker hurtigt alene | Encoderens yderposition. Servicepersonalet kontrollerer den mekaniske montering; motoren må ikke tvinges ud over bevægelsesbanen. |
| Signallampen blinker | Anmodning om indlæring af kræfter eller indlæring i gang; hvis den blinker samtidig med blinklyset, kan det være diagnostik. |
Under bevægelse viser LED'erne L1–L8 motorbelastningen: fra L1 ved lav kraft til L8 ved maksimal kraft. Denne visning er ikke valg af en værdi i programmeringen. Hvis belastningen stiger, skal du kontrollere portens mekaniske modstand og balance; øg ikke kraften uden at udføre en sikkerhedstest.
Historik over de seneste otte manøvrer
Gå ind på niveau II, vælg indgangen L8, og hold STOP nede i ca. 3 s. De lysende LED'er angiver manøvrer med fejl; L1 er den seneste og L8 den ottende. Hold STOP nede, og vælg en manøvre med ▲/▼: LED'en blinker den tilhørende diagnosekode. Slip derefter STOP.
Nulstilling af styreenheden og encoder-service
Nulstilling sletter positioner, indlærte enheder og styreenhedens indstillinger. Det sletter ikke modtageren.
- Mens porten står stille, skal du holde ▲ + ▼ nede i ca. 3 s, indtil L1–L8 lyser.
- Slip knapperne. L2 og L8 blinker hurtigt i ca. 3 s, hvorefter styreenheden gendanner fabriksindstillingerne.
- Gentag indlæringen af enheder, positioner og kræfter, og udfør alle sikkerhedstests.
Nulstillingen ændrer hverken rotationsretningen eller det samlede antal manøvrer. Encoder-nulstilling er en særskilt serviceprocedure, der kun må udføres på arbejdsbordet, aldrig med motoren tilsluttet porten.
Kontrol før aflevering af porten
- Kontrollér, at porten bevæger sig jævnt og er i balance, når drevet er frakoblet. For den sektionsopdelte konstruktion, der er beskrevet her, må den kraft, der kræves for at bevæge porten manuelt, ikke overstige 225 N. Ved valg af SOON skal portens modstandsintervaller i tabellen ovenfor desuden overholdes. Denne kraft er hverken motorens drejningsmoment eller den tilladte stødkraft.
- Når drevet er tilkoblet, skal du teste åbning, lukning og STOP; porten må ikke køre skævt eller ramme ud over de gemte endepositioner.
- Test hvert par fotoceller ved TX, ved RX og midt i strålen, f.eks. med en cylinder på Ø 5 cm og 30 cm i længden. Kontrollér portens faktiske reaktion.
- Test sikkerhedskanten, sikkerhedskredsløbet og nødfrikoblingen. Installatøren skal måle stødkraften med et egnet måleinstrument; gentag testen efter ændring af kraft eller følsomhed.
- Aflevér først porten, når testene er bestået, og mærkning, vejledning i frikobling og vedligeholdelsesplan er på plads. Passér kun gennem en helt åben port, der står stille.
Vedligeholdelse og sikker drift
Professionel vedligeholdelse skal udføres senest hver 6. måned eller efter 4 000 manøvrer siden sidste service, alt efter hvad der indtræffer først. Afbryd strømmen og batteriet, og kontrollér forankringen, korrosion, kile, aksel, eventuel kæde, fjedre og føringsdele. Gentag sikkerhedstestene, når strømmen er tilsluttet igen.
Vedligeholdelsesindikatoren i II/L7 supplerer serviceplanen. Hvis FLASH er indstillet som vedligeholdelsesindikator, blinker den under hele manøvren ved 81–100 % af grænsen; over grænsen blinker den konstant, også når porten ikke bevæger sig. Hvis FLASH er indstillet som advarselsblinklys, signaleres vedligeholdelse på en anden måde: ved 81–100 % lyser det i 2 s ved manøvrens start; over grænsen lyser det i 2 s både ved start og slutning af manøvren og fortsætter derefter med at blinke normalt. Efter udført service skal du gå ind på II/L7, holde STOP nede og samtidig holde ▲ + ▼ nede i mindst 5 s for at nulstille servicetælleren. Dette sletter ikke den samlede tælling.
Brug ikke porten automatisk, hvis en sikkerhedsanordning er defekt. Brug sikker manuel betjening, og sørg for, at fejlen bliver repareret. Forsøg ikke selv at arbejde på spændte fjedre.
Tekniske data for SOON SO2000
| Parameter | Værdi |
|---|---|
| Styring | NICE SOA2R10 indbygget; magnetisk encoder. |
| Netforsyning | 230 V AC, +10 % / −15 %, 50/60 Hz; klasse I, jordforbindelse. |
| Motor | 24 V DC. |
| Strømforbrug fra nettet | Maks. 1,5 A; nominel 1 A. |
| Effektforbrug | Maks. 350 W; nominel 220 W. |
| Drejningsmoment | Maks. 50 Nm; nominel 30 Nm; statisk 130 Nm. Den statiske værdi er ikke et anvendeligt bevægelsesmoment. |
| Omdrejningstal | Maks. 30 / nominel 18 o/min. |
| Drift | Afhænger af modstand og bevægelsens længde; cyklustabel. |
| Areal / højde | Op til 20 m² / ca. 5 m. |
| Kapslingsklasse / temperatur | IP40, indendørs brug; −20 til +50 °C. |
| Mål / vægt | Ca. 115 × 375 × 300 mm / 10,5 kg. Måltegningen angiver en højde på 298 mm. |
| Sikringer | F1 netsikring 1,6 A; F2 styresikring 1,6 A, træg. Må kun udskiftes med samme type, når årsagen er afhjulpet. |

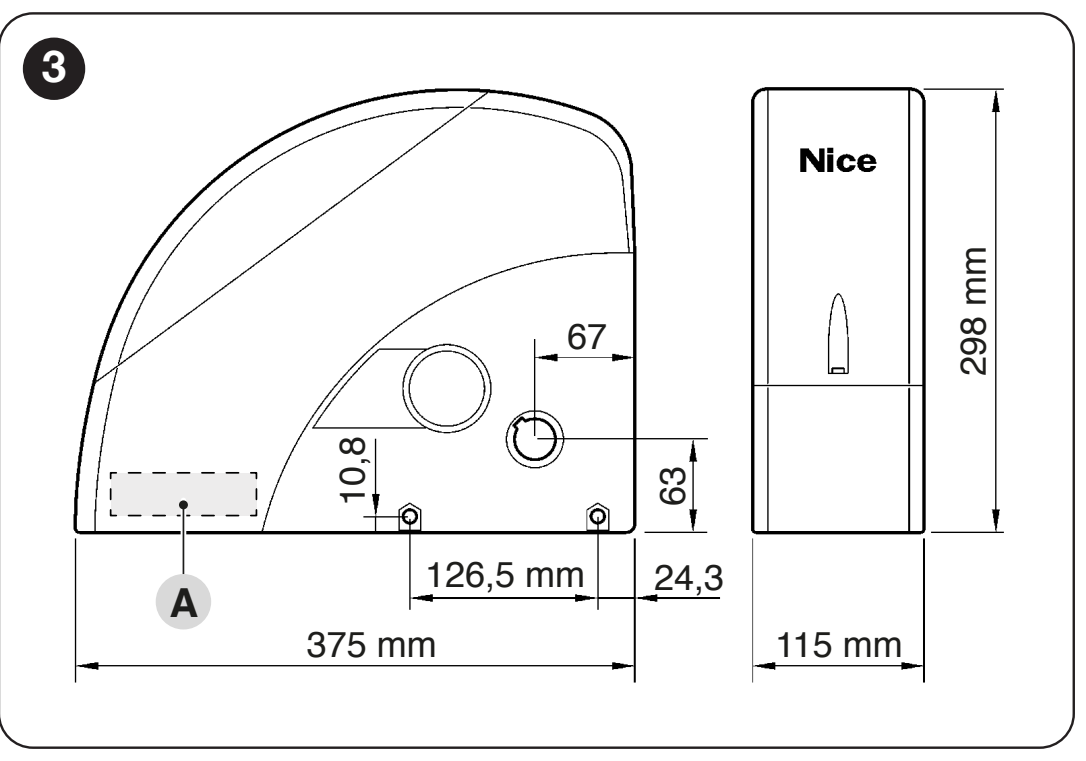

Mål på SOON SO2000-drevet og placering af monteringshullerne
360° visning af drevet
Videovejledning til montering af drevet
Hvordan bestiller jeg denne vare?
Vælg den løsning, der passer dig bedst:
- bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
- bestil via e-mail: bestil på [email protected]
