NICE EPMB – Era Photocell Medium – fotoceller med BlueBUS-tilslutning (1 par)
| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
på lager
502,65 kr. inkl. moms
| Vægt |
|---|
| 0,20 kg |
Beskrivelse af produktet NICE EPMB – Era Photocell Medium – fotoceller med BlueBUS-tilslutning (1 par)
Fuldt kompatibel efterfølger NICE MOFB-fotoceller.
Udendørs sikkerhedsfotoceller NICE EPMB (tekniske specifikationer) monteres over for hinanden i portens gennemkørselsbredde eller på et vilkårligt sted, hvor der er risiko for, at porten rammer en forhindring. De danner en infrarød stråle langs den optiske akse, og når strålen afbrydes, sender de et signal til porten om at standse. De kan kun bruges sammen med enheder, der understøtter teknologien NICE BlueBUS.
Montering af NICE EPMB-fotoceller
| 1. Åbn fotocellen | 1a. Fjern det gennemsigtige dæksel |
|---|---|
 |
 |
| 2. Træk elektronikken ud som vist med pilene på billedet | 3. Slå de nødvendige monteringshuller ud |
 |
 |
| 4. Slå den nødvendige kabelgennemføring ud | 5. Se eksemplerne, så du kan se, hvordan fotocellerne skal placeres på installationsstedet. |
 |
|
| 6. Afhængigt af fotocellernes placering på installationsstedet indstilles adresseringsjumperne i henhold til tabellen. | 7. Placér fotocellerne vinkelret over for hinanden |
 |
 |
| 8. Montér fotocellehuset på muren eller stolpen | 9. Tilslut fotocellernes kabler (afbryd naturligvis strømforsyningen først) |
 |
 |
| 10. Sæt den tilsluttede elektronik til fotocellerne ind i fotocellehuset, og tilslut strømforsyningen. Udfør fasen for registrering af tilsluttede enheder på motorens styreenhed. | 11. Test fotocellerne. Hvis du støder på problemer, skal du følge fejlsøgningsvejledningen |
 |
 |
| 12. Sæt dækslet på fotocellen, og fastgør det med skruerne. Husk isoleringsgummiet | 13. Sæt det gennemsigtige dæksel på. Husk isoleringsgummiet. |
 |
 |
Tilslutning af flere fotocellepar NICE EPMB til datanetværket NICE BlueBUS
Placér fotocellerne rundt om porten eller lågen i overensstemmelse med eksemplerne på den komplette tilslutning, og indstil jumperne i henhold til jumpertabellen for NICE EPMB-fotocellerne til portmotoren. For at undgå interferens mellem par, der er placeret tæt på hinanden, skal både sendernes og modtagernes orientering følge disse eksempler, og modtagernes orientering skal overholdes TX og modtagernes RX. Tilslut fotocellerne parallelt som vist på billedet (polariteten behøver ikke at blive overholdt):
Hvis du vil have fotocellerne til at fungere som portåbnere (se FA1 og FA2 i eksemplerne), dvs. at porten åbner, når du kører ind med bilen mellem deres optiske akser, skal forbindelsen A på senderen TX og modtageren RXafbrydes, se billedet:
Eksempler på situationer med fuld tilslutning af flere par NICE-fotoceller EPMB motor
1. Enkeltfløjet skydeport
2. To synkroniserede skydeporte, der mødes
3. Hængslet port
4. Ledhejseport
5. Vippeport
Oversigt over jumpere til NICE-fotoceller EPMB portmotor
|
Tilslutning af flere par fotoceller til systemet BlueBUS sker ved at indstille forskellige kombinationer af jumpere, og hvert tilsluttet par skal have sin egen unikke jumperkombination. Sørg for, at der ikke er to par med samme kombination på det samme BlueBUS-datanetværk. Indstil jumperen til samme værdi på både senderen TX og modtageren RX i det enkelte fotocellepar. Hvis jumpertypen kun bruger én eller ingen jumper, skal de resterende jumpere altid gemmes til senere brug. |
| Betegnelse for fotocelleparret | Jumperkombination |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Hvis det af en eller anden grund er nødvendigt at udskifte en fotocelle, skal du blot indstille den nye fotocelle til samme jumper som den oprindelige; det er ikke nødvendigt at udføre fasen for registrering af enheder.
Kontrol af funktion og fejlfinding ved tilslutning af NICE EPMB-fotoceller EPMB
|
Når motorens enhedsregistrering er gennemført, skal du kontrollere, at LED'en på både senderen TX og modtageren RX blinker. LED'ens blinkemønster kan vise følgende situationer: |
| LED "L" | Situation | Hvad skal du gøre? |
|---|---|---|
| Lyser ikke | Fotocellen får ikke strøm eller er defekt. | Kontrollér, at spændingen ved fotocellernes indgange er ca. 8-12V. Hvis spændingen er i orden, er fotocellerne sandsynligvis defekte. |
| 3 hurtige blink efterfulgt af en pause på ét sekund | Enheden er ikke registreret af motorens styreenhed. | Gentag registreringsfasen på styreenheden. Sørg for, at hvert fotocellepar har fået tildelt en unik adresse ved hjælp af jumperne . |
| Meget langsomt blink | Senderen TX sender regelmæssigt Modtageren RX modtager et fremragende signal |
Normal funktion |
| Langsomt blink | Modtageren RX modtager et godt signal | Normal funktion |
| Hurtigt blink | Modtageren RX modtager et svagt signal | Normal funktion. Det anbefales dog at kontrollere, at senderen TX og modtageren RX er justeret korrekt, og at dækslerne er rene. |
| Meget hurtigt blink | Modtageren RX modtager et meget svagt signal | Funktionen er stadig normal, men tæt på grænsen. Det anbefales at kontrollere, at senderen TX og modtageren RX er justeret korrekt, og at dækslerne er rene. |
| Lyser | Modtageren RX modtager intet signal | Kontrollér, at LED'en på TX blinker langsomt. Kontrollér, at der ikke er nogen forhindringer på den optiske akse mellem senderen TX og modtageren RX. Kontrollér justeringen af TX og RX. |
Tekniske specifikationer for NICE-fotoceller EPMB
| Produkttype | Detektor til automatiske hængslede porte, skydeporte og garageporte af type D i henhold til standarden EN 12453, bestående af en sender TX og modtageren RX. |
|---|---|
| Teknologi | Direkte optisk TX-RX-interpolation med moduleret infrarød stråle. |
| Strømforsyning/udgang | Enheden må kun tilsluttes et datanetværk, der understøtter NICE-grænsefladen BlueBUS, hvorfra den modtager elektrisk spænding og sender et udgangssignal. |
| Strømforbrug | 1 BlueBUS enhed |
| Detektionsevne | Uigennemsigtige genstande større end 50 mm, der passerer gennem den optiske akse mellem senderen TX og modtageren RX med en hastighed på under 1,6 m/s. |
| Senderens TX sendevinkel | 20° +-25% |
| Modtagerens RX modtagevinkel | 8° +-25% |
| Normal rækkevidde (anvendelig) | 15 m (under ugunstige vejrforhold kan rækkevidden halveres, f.eks. ved tåge, regn, støv osv.) |
| Maksimal rækkevidde | 30 m |
| Adressering | 7 par med beskyttelsesfunktion og 2 par med funktionen "Åbn" |
| Brug i surt eller saltholdigt miljø eller i miljøer med øget eksplosionsrisiko | Nej |
| Montering | Lodret vægmontering; den maksimale kabellængde for én gren af BlueBUS-systemet er 50m. |
| Beskyttelsesklasse | IP44 |
| Driftstemperatur | -20°C til 55°C |
| Mål (b×h×d) | 50x80x28,5mm (én fotocelle) |
| Vægt | 143g (fotocellerne tilsammen) |
Tilslutning af fotoceller NICE EPMB med motor NICE Robus 400, 600, 1000

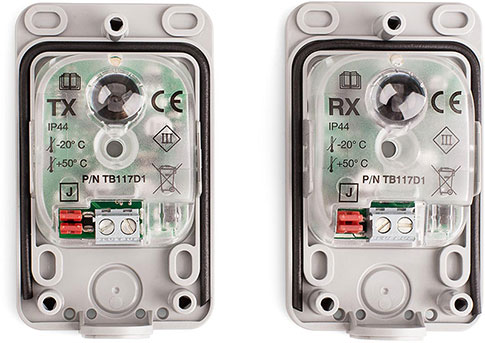

Fotocellernes indre NICE EPMB til portmotorer
