NICE MOFB – Moon-fotoceller – fotoceller med BlueBUS-tilslutning, (1 par)
| Produktets tilgængelighed: | ikke tilgængelig | Vi hjælper dig gerne med at vælge en erstatning. Du er velkommen til at kontakte os. |
|---|
Beskrivelse af produktet NICE MOFB – Moon-fotoceller – fotoceller med BlueBUS-tilslutning, (1 par)
NICE MOFB-fotoceller produceres ikke længere. De er blevet erstattet af deres efterfølger NICE EPMB, som har samme interne elektronik (du behøver ikke at udskifte hele fotocellen, det er nok at flytte elektronikken fra de nye fotoceller over i de gamle).
Andre fotoceller, der er kompatible med modellen NICE MOFB, er designvarianterne NICE EPSB og NICE EPLB.
Mulighed for at købe reservedæksler til fotoceller: NICE-ND-PRB-MOFB
Udendørs sikkerhedsfotoceller NICE MOFB (tekniske specifikationer) monteres over for hinanden med afstanden svarende til portens gennemkørselsbredde eller på et vilkårligt sted, hvor der er risiko for, at porten rammer en forhindring. De danner en infrarød stråle langs en optisk akse, og når strålen afbrydes, sender de et signal til porten om at standse. De kan kun bruges sammen med enheder, der understøtter teknologien NICE BlueBUS.
De består af to synkroniserede komponenter: senderen TX og modtageren RX.
Montering af NICE MOFB-fotoceller

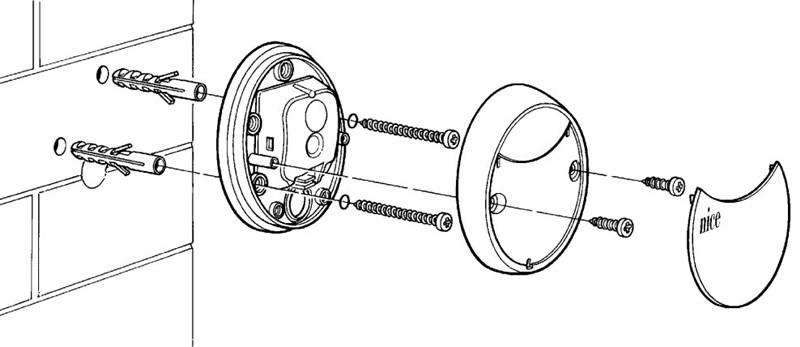

1. Fotocellerne monteres på en væg, mur, stolpe eller en vilkårlig overflade (overflademontering) i samme højde og rettet mod hinanden langs samme akse. Monteringsfladen skal være plan, så fotocellerne nemt kan centreres:
2. Tilslut derefter fotocellerne i henhold til diagrammet, der følger med din portåbner eller styreenhed (se tilslutningsdiagram for NICE Robus 400, 600, 1000 - styreenhed RBA3).
3. Udfør registreringsfasen for de tilsluttede enheder (denne fase understøttes af alle portåbnere eller styreenheder med grænsefladen BlueBUS).
4. Se derefter kapitlet for at teste, om tilslutningen er korrekt: Kontrol af funktion og fejlfinding, eller fortsæt for at få oplysninger om tilslutning af flere par fotoceller:
Tilslutning af flere par fotoceller NICE MOFB til datanetværket NICE BlueBUS
Placér fotocellerne omkring porten eller lågen i henhold til eksemplerne på konfigurationer for komplet tilslutning, og indstil jumperne i henhold til jumpertabellen for fotocellerne NICE MOFB til portåbneren. For at undgå interferens mellem par, der er placeret tæt på hinanden, skal sendernes og modtagernes retning følge disse eksempler på konfigurationer, og retningen skal overholdes for senderne TX og modtagerne RX. Tilslut fotocellerne parallelt som vist på billedet (polariteten skal ikke overholdes):
Hvis du ønsker, at fotocellerne skal fungere som portåbnere (se FA1 og FA2 i eksemplerne på konfigurationer), dvs. at de åbner porten, når du kører ind med et køretøj mellem deres optiske akser, skal forbindelsen A afbrydes på både senderen TX og modtageren RX, se billedet:
Eksempler på komplet tilslutning af flere par NICE MOFB-fotoceller til portåbneren
1. Enkeltfløjet skydeport

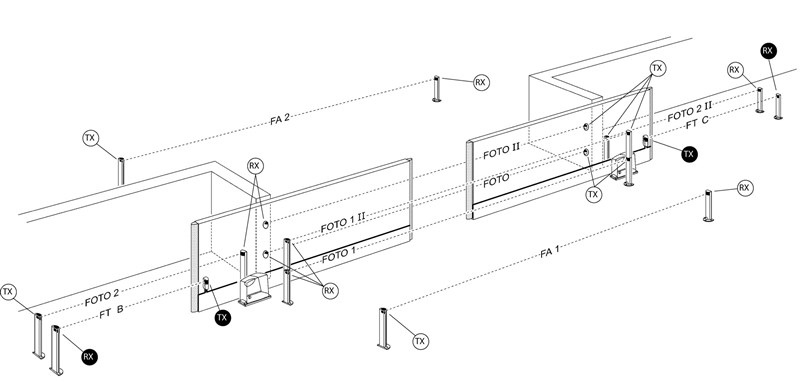

2. To synkroniserede skydeporte, der åbner mod hinanden
3. Hængslet port

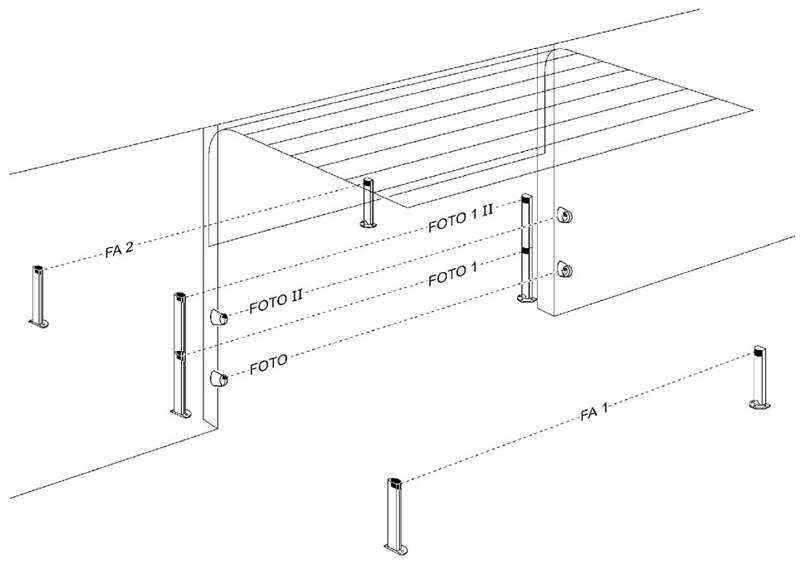

4. Sektionsopdelt garageport

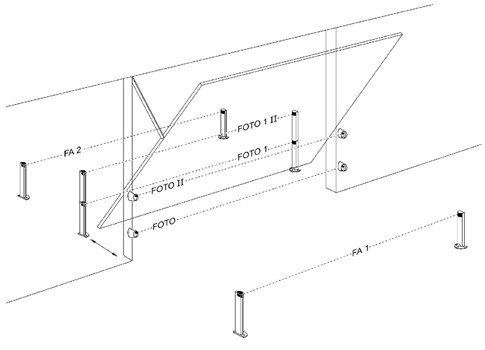

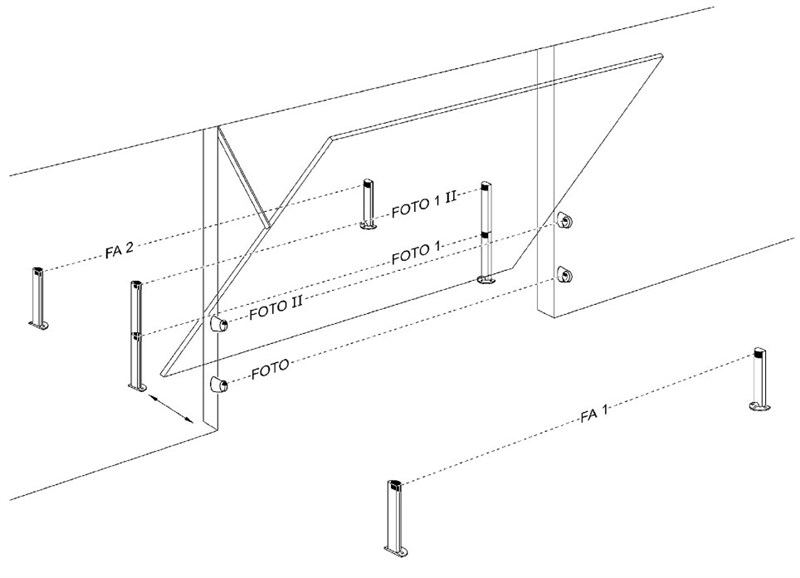

5. Vippearmegarageport
Jumpertabel for NICE MOFB-fotoceller til portåbner
 |
Tilslutning af flere par fotoceller til BlueBUS-systemet BlueBUS sker ved at indstille forskellige kombinationer af jumpere, og hvert tilsluttet par skal have en unik jumperkombination. Sørg for, at der ikke er to par med samme kombination på det samme BlueBUS-datanetværk. Inden for det enkelte fotocellepar skal jumperindstillingen være den samme på senderen TX og modtageren RX. Hvis jumpertypen kun bruger én jumper, skal den anden altid placeres i det tomme rum, som vist på billedet til venstre. |
| Betegnelse for fotocellepar | Jumperindstilling med en kombination af jumpere |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Hvis det af en eller anden grund er nødvendigt at udskifte en fotocelle, skal du blot indstille den til samme bro som den oprindelige, og du behøver ikke at gennemføre fasen med enhedskonfiguration.
Kontrol af funktion og fejlfinding ved tilslutning af NICE MOFB-fotoceller
 |
Efter drevets enhedskonfiguration skal du kontrollere, at LED-indikatoren på både senderen TX og modtageren RX blinker. Afhængigt af LED-indikatorens blink kan følgende situationer opstå: |
| LED "L" | Situation | Hvad skal du gøre? |
|---|---|---|
| Lyser ikke | Fotocellen får ikke strøm, eller den er defekt. | Kontrollér, at spændingen ved fotocellernes indgange er ca. 8-12V. Hvis spændingen er korrekt, er fotocellerne sandsynligvis defekte. |
| 3 hurtige blink og en pause på ét sekund | Enheden er ikke blevet konfigureret af drevets styreenhed. | Gentag konfigurationsfasen på styreenheden. Sørg for, at hvert par fotoceller ved hjælp af broer har fået tildelt en unik adresse. |
| Meget langsomme blink | Senderen TX sender regelmæssigt Modtageren RX modtager et fremragende signal |
Normal funktion |
| Langsomme blink | Modtageren RX modtager et godt signal | Normal funktion |
| Hurtige blink | Modtageren RX modtager et svagt signal | Normal funktion. Det er dog bedst at kontrollere justeringen af senderen TX og modtageren RX og sikre sig, at dækslerne er rene. |
| Meget hurtige blink | Modtageren RX modtager et meget svagt signal | Stadig normal funktion, men på grænsen. Det er bedst at kontrollere justeringen af senderen TX og modtageren RX og sikre sig, at dækslerne er rene. |
| Lyser konstant | Modtageren RX modtager intet signal | Kontrollér, om LED-indikatoren på TX blinker langsomt. Kontrollér, at der ikke er en forhindring på den optiske akse mellem senderen TX og modtageren RX. Kontrollér justeringen af TX og RX. |
Tekniske specifikationer for NICE MOFB-fotoceller
| Produkttype | Detektor til automatiske hængslede porte, skydeporte og garageporte af type D i henhold til standarden EN 12453, bestående af en sender TX og en modtager RX. |
|---|---|
| Direkte optisk interpolering mellem TX og RX med en moduleret infrarød stråle. | Direkte optisk forbindelse mellem TX og RX med en moduleret infrarød stråle. |
| Strømforsyning/udgang | Enheden må kun tilsluttes et datanetværk, der understøtter NICE-grænsefladen BlueBUS, hvorfra den modtager elektrisk spænding og sender et udgangssignal. |
| Strømforbrug | 1 BlueBUS enhed |
| Detektionsevne | Uigennemsigtige genstande større end 50 mm, der passerer gennem den optiske akse mellem senderen TX og modtageren RX med en hastighed på under 1,6 m/s. |
| Senderens TX sendevinkel | 20° +-25% |
| Modtagerens RX modtagervinkel | Ca. 20° |
| Normal rækkevidde | 15 m ved maksimal afvigelse af aksen mellem senderen TX og modtageren RX på +-5%, også under ugunstige vejrforhold |
| Maksimal rækkevidde | 30 m ved maksimal afvigelse af aksen mellem senderen TX og modtageren RX på +-5% under fremragende vejrforhold |
| Adressering | 7 par med beskyttelsesfunktion og 2 par med funktionen "Åbn" |
| Brug i sure eller saltholdige miljøer eller i miljøer med øget eksplosionsrisiko | Nej |
| Montering | Lodret montering på væg |
| Beskyttelsesklasse | IP55 |
| Driftstemperatur | -20°C til 55°C |
| Mål | 69x78x25mm |
| Vægt | 50g |
Tilslutning af fotoceller NICE MOFB med drev NICE Robus 400, 600, 1000

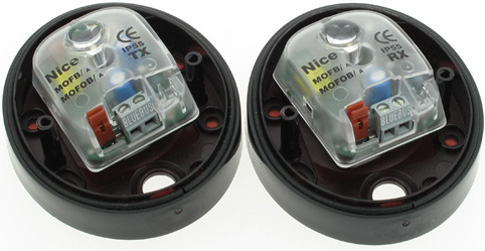

Inderside af fotoceller NICE MOFB til portautomatik
