Beskrivelse af produktet NICE EPSB - Era Photocell Slim - fotoceller med BlueBUS-tilslutning (1 par)
Fuldt kompatibel efterfølger NICE MOFB-fotoceller i et smalt SLIM-design.
Udendørs sikkerhedsfotoceller NICE EPSB (tekniske specifikationer) monteres over for hinanden på tværs af portens passagebredde eller på et vilkårligt sted, hvor der er risiko for, at porten rammer en forhindring. Hvis strålen afbrydes, sender de et signal til porten om at stoppe bevægelsen. De danner en infrarød stråle langs den optiske akse, som ved afbrydelse sender et signal til porten om at stoppe bevægelsen. De må kun bruges sammen med enheder, der understøtter teknologien NICE BlueBUS.
Montering af NICE EPSB-fotoceller

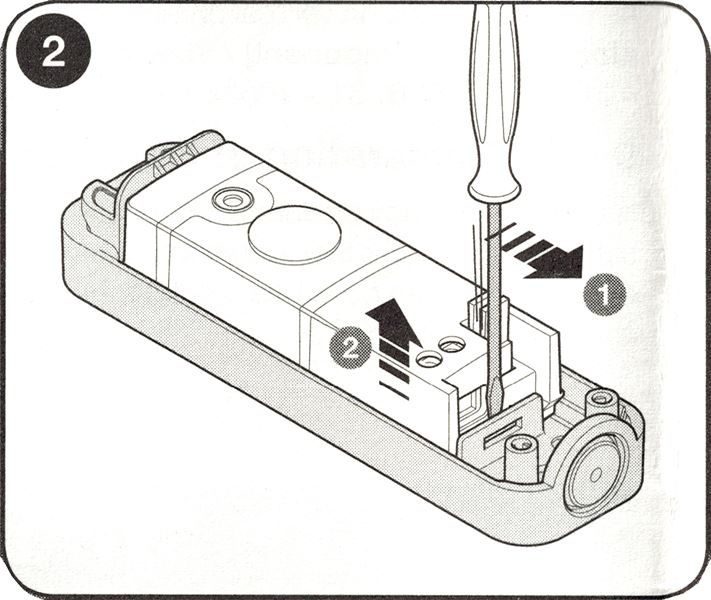

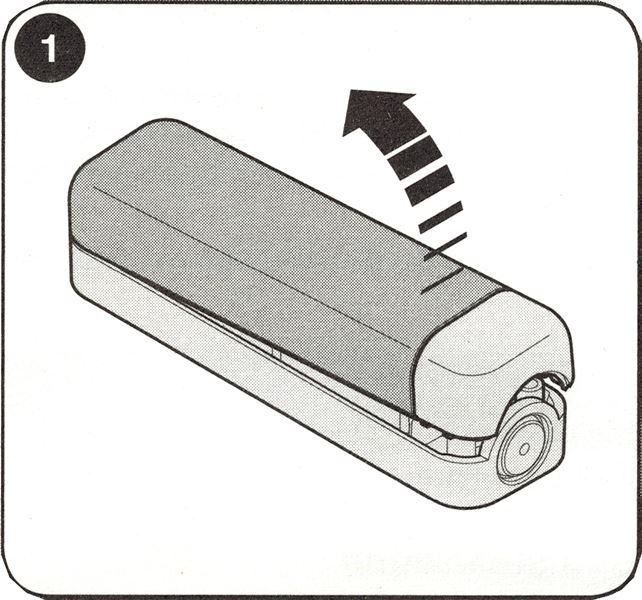

| 1. Åbn fotocellen | 2. Træk elektronikken ud som vist med pilene på billedet |
|---|---|
 |
 |

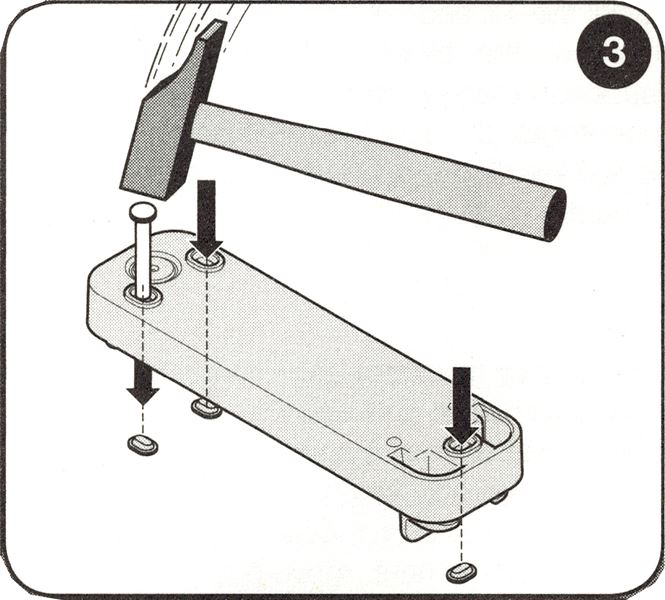

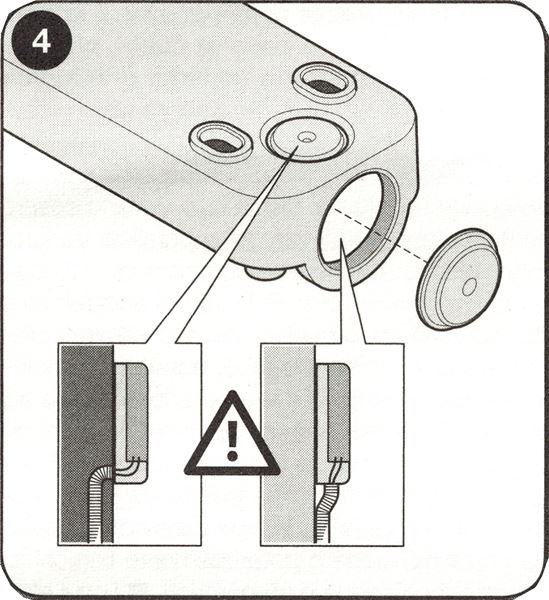

| 3. Slå de nødvendige monteringshuller ud | 4. Slå den nødvendige kabelgennemføring ud |
 |
 |

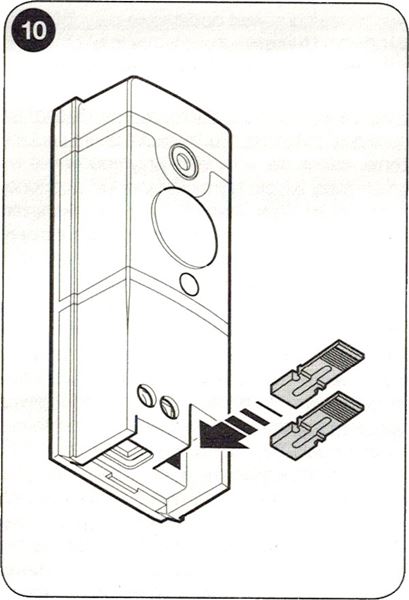

| 5. Se eksempler på placering, så du kan se, hvordan fotocellerne skal placeres på installationsstedet. | 6. Indstil fotocellernes adresseringsbroer ud fra placeringen på installationsstedet indstil adresseringsbroerne i henhold til tabellen. |
|
 |

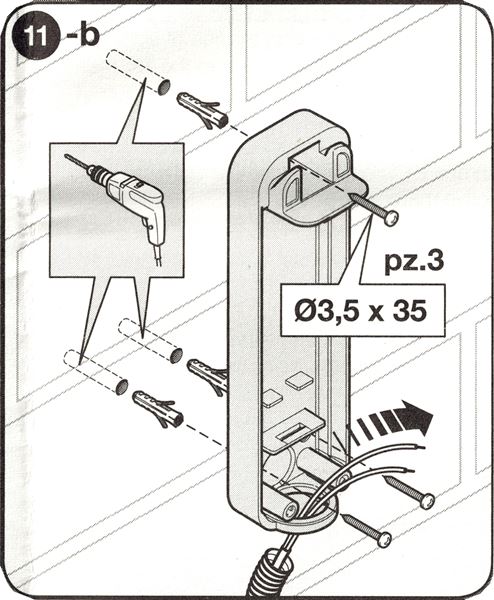

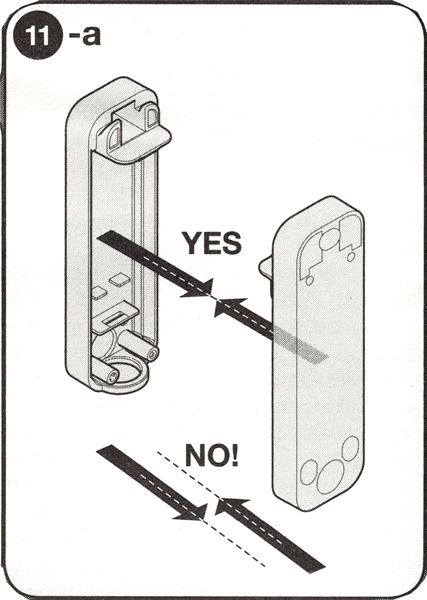

| 7. Placér fotocellerne vinkelret over for hinanden | 8. Montér fotocellernes hus på en mur eller en stolpe |
 |
 |

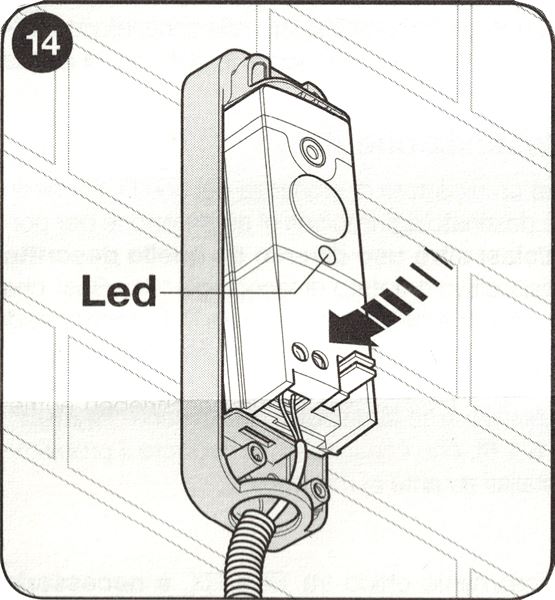

| 9. Tilslut fotocellernes kabler (afbryd naturligvis først strømforsyningen) | 10. Montér den tilsluttede elektronik i fotocellernes hus, og tilslut strømmen. Gennemfør registreringsfasen for tilsluttede enheder på portens styreenhed. |
 |
 |

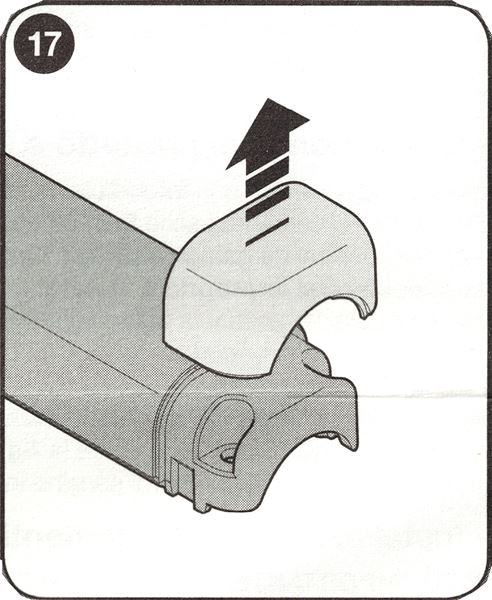

| 11. Afprøv fotocellerne. Hvis du støder på problemer, skal du følge fejlfindingsvejledningen | 12. Fjern blindproppen fra fotocellernes dæksel |
 |
 |

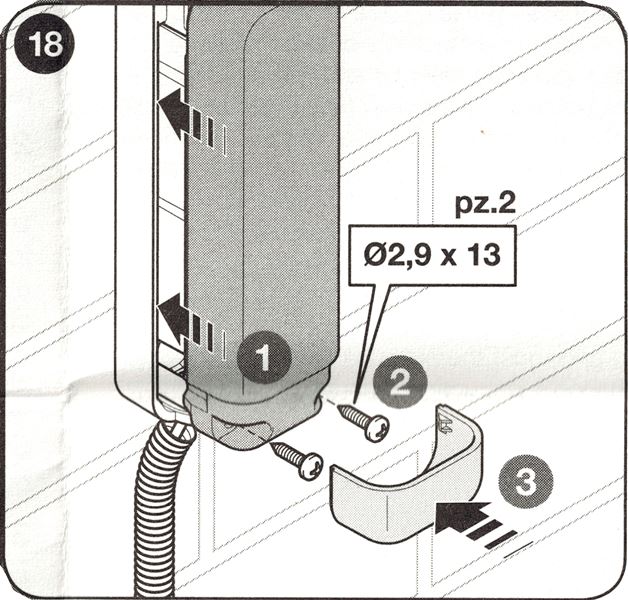

| 13. Sæt fotocellernes dæksel på, spænd skruerne, og sæt blindproppen i | |
 |
Tilslutning af flere par fotoceller NICE EPSB til datanetværket NICE BlueBUS

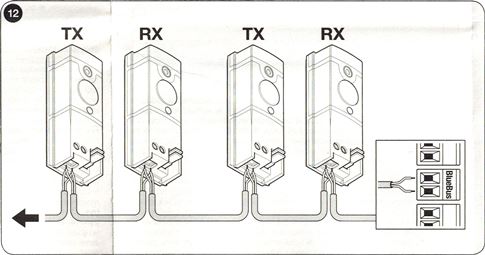

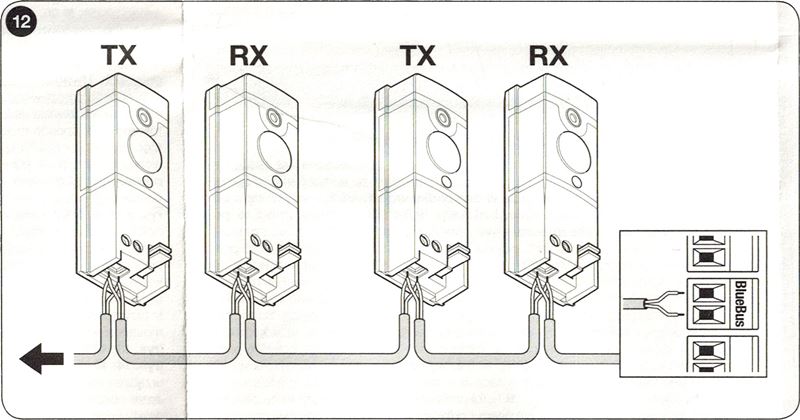

Placér fotocellerne omkring porten eller lågen i henhold til eksemplerne for den komplette tilslutning, og indstil broerne i henhold til tabellen over fotocellernes broer fotoceller NICE EPSB portautomatik. For at undgå interferens mellem de enkelte par, der er placeret tæt på hinanden, skal sendernes eksempler, følges, og orienteringen af senderne TX og modtagerne RX. Tilslut fotocellerne parallelt som vist på billedet (polariteten behøver ikke at blive overholdt):

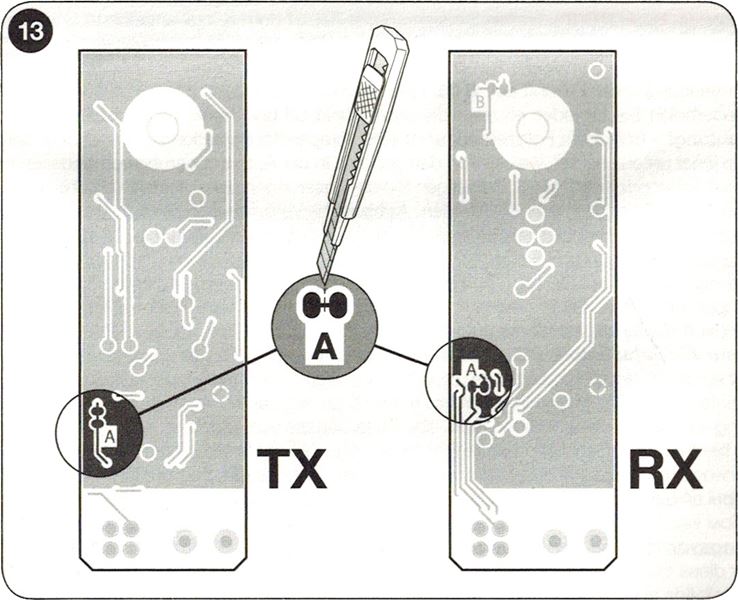

Hvis du vil have fotocellerne til at fungere som portåbnere (se FA1 og FA2 i eksemplerne), dvs. når et køretøj kører ind mellem deres optiske akser, skal porten åbne. For at opnå dette skal forbindelsen A på senderen TX og modtageren RXafbrydes, se billedet:
Eksempler på fuld tilslutning af flere par NICE-fotoceller EPSB portautomatik
1. Enkeltfløjet skydeport
2. To synkroniserede skydeporte over for hinanden
3. Hængslet port
4. Ledhejseport til garage
5. Vippeport til garage
Oversigt over jumperindstillinger for NICE-fotoceller EPSB portmotor
|
Tilslutning af flere par fotoceller til systemet BlueBUS foregår ved at indstille forskellige kombinationer af jumpere, og hvert tilsluttet par skal have sin egen unikke jumperkombination. Sørg for, at der ikke er to par med samme kombination i det samme BlueBUS-datanetværk. Inden for hvert fotocellepar skal jumperen indstilles til samme værdi på både senderen TX og modtageren RX. Hvis jumpertypen kun bruger én eller ingen jumper, skal de resterende altid gemmes til senere brug. |
| Betegnelse for fotocellepar | Jumperkombination |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Hvis en fotocelle af en eller anden grund skal udskiftes, skal du blot indstille den til samme jumperindstilling som den oprindelige. Det er ikke nødvendigt at gennemføre en registrering af enhederne.
Kontrol af funktion og fejlfinding ved tilslutning af NICE-fotoceller EPSB
|
Når enhederne er registreret på portmotoren, skal du kontrollere, at LED-indikatoren på både senderen TX og modtageren RX blinker. Afhængigt af LED-indikatorens blinkemønster kan følgende situationer opstå: |
| LED "L" | Situation | Hvad skal du gøre? |
|---|---|---|
| Lyser ikke | Fotocellen får ingen strøm eller er defekt. | Kontrollér, at spændingen ved fotocellernes indgange er ca. 8-12V. Hvis spændingen er korrekt, er fotocellerne sandsynligvis defekte. |
| 3 hurtige blink og en pause på et sekund | Enheden er ikke registreret af portmotorens styreenhed. | Gentag registreringen på styreenheden. Sørg for, at hvert fotocellepar via jumperindstillingerne har fået tildelt en unik adresse. |
| Meget langsomme blink | Senderen TX sender regelmæssigt Modtageren RX modtager et fremragende signal |
Normal funktion |
| Langsomme blink | Modtageren RX modtager et godt signal | Normal funktion |
| Hurtige blink | Modtageren RX modtager et svagt signal | Normal funktion. Det anbefales dog at kontrollere, at senderen TX og modtageren RX er rettet ind efter hinanden, og at dækslerne er rene. |
| Meget hurtige blink | Modtageren RX modtager et meget svagt signal | Funktionen er stadig normal, men på grænsen. Det anbefales at kontrollere, at senderen TX og modtageren RX er rettet ind efter hinanden, og at dækslerne er rene. |
| Lyser konstant | Modtageren RX modtager intet signal | Kontrollér, at LED-indikatoren på TX blinker langsomt. Kontrollér, at der ikke er en forhindring på den optiske akse mellem senderen TX og modtageren RX. Kontrollér, at TX og RX er rettet ind efter hinanden. |
Tekniske specifikationer for NICE-fotoceller EPSB
| Produkttype | Detektor til automatiske hængslede porte, skydeporte og garageporte af type D i henhold til standard EN 12453, bestående af en sender TX og en modtager RX. |
|---|---|
| Teknologi | Direkte optisk transmission fra TX til RX med moduleret infrarød stråle. |
| Strømforsyning/udgang | Enheden kan kun tilsluttes et datanetværk, der understøtter NICE-grænsefladen BlueBUS, som den modtager elektrisk spænding fra og sender et udgangssignal fra. |
| Absorption | 1 BlueBUS enhed |
| Detektionsevne | Uigennemsigtige objekter større end 50 mm, der passerer gennem den optiske akse mellem senderen TX og modtageren RX med en hastighed på under 1,6 m/s. |
| Senderens TX sendevinkel | 20° +-25% |
| Modtagerens RX modtagervinkel | 8° +-25% |
| Normal rækkevidde (anvendelig) | 15 m (kan halveres under ugunstige vejrforhold, f.eks. tåge, regn, støv osv.) |
| Maksimal rækkevidde | 30 m |
| Adressering | 7 par med beskyttelsesfunktion og 2 par med funktionen "Åbn" |
| Anvendelse i surt eller saltholdigt miljø eller i miljøer med øget eksplosionsrisiko | Nej |
| Montering | Lodret vægmontering. Den maksimale kabellængde for én gren af BlueBUS-systemet er 50 m. |
| Beskyttelsesklasse | IP44 |
| Driftstemperatur | -20°C til 55°C |
| Mål (b×h×d) | 29x105x35mm (én fotocelle) |
| Vægt | 118g (fotoceller tilsammen) |
Tilslutning af fotoceller NICE EPSB med motor NICE Robus 400, 600, 1000

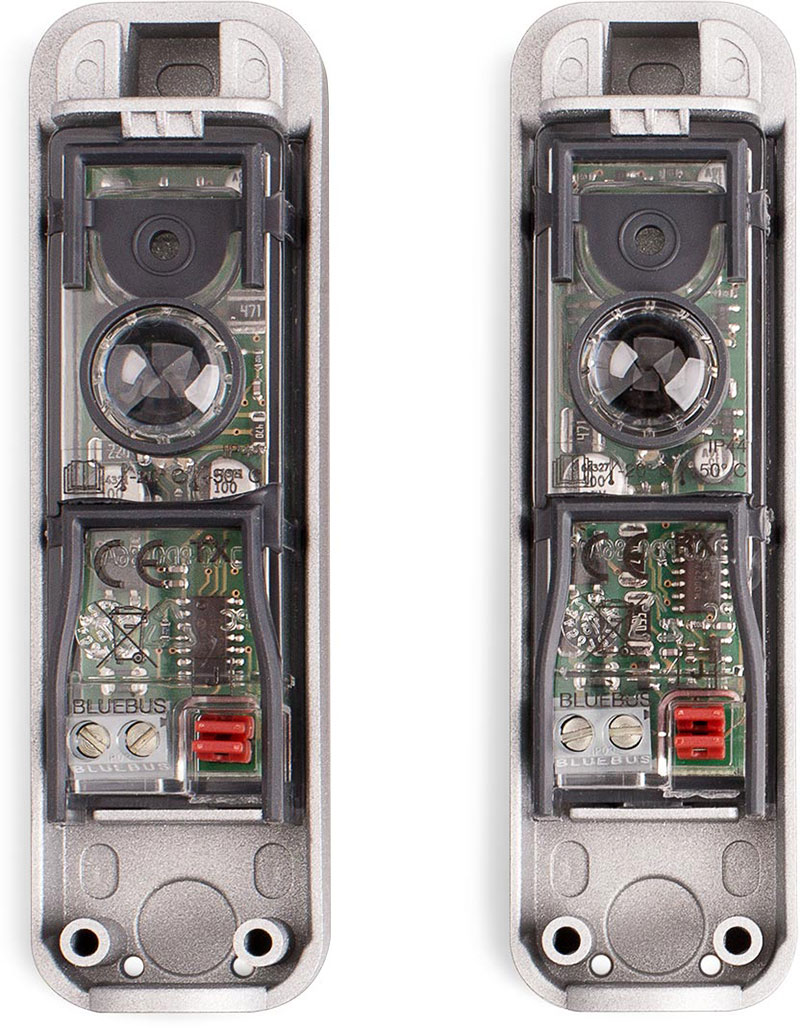

Fotocellernes indre NICE EPSB til portmotorer
